Type de produit	Injecteur PoE+ Gigabit
Marque	TP-Link
Modèle	POE380S
Dimensions (L x P x H)	130 mm x 60 mm x 30 mm
Poids	150 g
Alimentation d'entrée	100-240 V AC, 50/60 Hz
Alimentation de sortie (PoE)	48 V DC, 30 W (PoE+)
Ports	1 x entrée RJ45 (données), 1 x sortie RJ45 (PoE + données)
Débit de données	10/100/1000 Mbps (Gigabit)
Distance maximale	100 m (câble Ethernet standard)
Normes PoE compatibles	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Fonctions principales	Alimentation et transmission de données via un seul câble Ethernet ; compatible avec splitter PoE pour appareils non PoE
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter l'eau et les produits chimiques
Consignes de sécurité	Ne pas exposer à l'eau, au feu ou à la chaleur ; ne pas ouvrir ni réparer soi-même ; utiliser uniquement l'adaptateur fourni
Garantie	Garantie limitée TP-Link (voir conditions sur le site officiel)
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - POE380S TP-LINK

Qu'est-ce que l'injecteur PoE TP-Link POE380S ?

L'injecteur PoE POE380S est un appareil qui ajoute une alimentation électrique à un câble Ethernet pour alimenter des périphériques PoE (comme des caméras IP, points d'accès, téléphones IP) tout en transmettant les données. Il supporte les normes IEEE 802.3af (PoE) et 802.3at (PoE+) avec une puissance de sortie jusqu'à 30 W.

Quels appareils puis-je alimenter avec le POE380S ?

Vous pouvez alimenter tout appareil compatible PoE ou PoE+ nécessitant moins de 30 W, tels que des caméras IP, points d'accès sans fil, téléphones VoIP, etc. Pour les appareils non PoE, utilisez un splitter PoE (vendu séparément) pour séparer l'alimentation et les données.

Le POE380S est-il compatible avec les réseaux Gigabit ?

Oui, le POE380S prend en charge les vitesses 10/100/1000 Mbps (Gigabit Ethernet), assurant une transmission de données haut débit sans perte.

Quelle est la distance maximale de câble supportée ?

La distance maximale est de 100 mètres avec un câble Ethernet standard (Cat5e ou supérieur), conformément aux spécifications Ethernet.

Comment installer l'injecteur PoE POE380S ?

1. Branchez le câble Ethernet provenant de votre switch/routeur sur le port 'Data In' de l'injecteur. 2. Connectez le câble Ethernet du périphérique PoE sur le port 'PoE + Data Out'. 3. Branchez l'adaptateur secteur sur l'injecteur et sur une prise électrique. L'appareil s'allume (voyant vert). Vérifiez que le périphérique PoE est correctement alimenté.

Puis-je utiliser le POE380S avec un switch non PoE ?

Oui, l'injecteur est conçu pour ajouter l'alimentation PoE à un réseau existant non PoE. Il suffit de raccorder le switch non PoE au port d'entrée de l'injecteur.

Que faire si le voyant de l'injecteur ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le voyant reste éteint, essayez un autre câble d'alimentation. Si le problème persiste, contactez le support TP-Link. Ne tentez pas d'ouvrir l'appareil.

Le POE380S est-il protégé contre les surtensions ?

L'injecteur intègre une protection de base contre les courts-circuits et les surintensités. Pour une protection supplémentaire (surtensions réseau), il est recommandé d'utiliser un parasurtenseur entre la prise électrique et l'adaptateur.

Puis-je utiliser un câble Ethernet plus long que 100 m avec un extenseur PoE ?

Oui, vous pouvez utiliser un extenseur PoE (comme ceux de TP-Link) pour prolonger la distance jusqu'à 200 m ou plus, en respectant les spécifications de l'extenseur. Le POE380S peut être utilisé comme source pour un extenseur.

Où trouver la notice complète du POE380S ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou sur le site officiel de TP-Link. Consultez la section support de TP-Link pour les documents et pilotes.

MODE D'EMPLOI POE380S TP-LINK

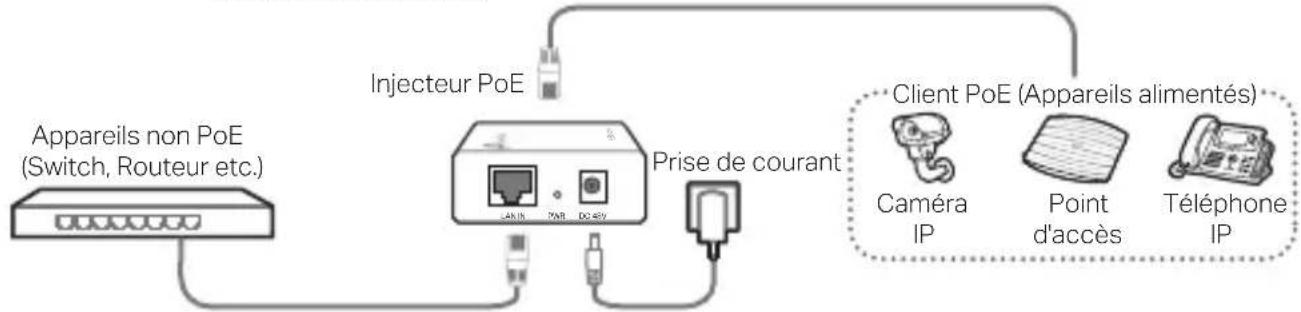

L'injecteur PoE fourni une alimentation stable et la connectivité réseau à un appareil alimentable par un cordon Ethernet.


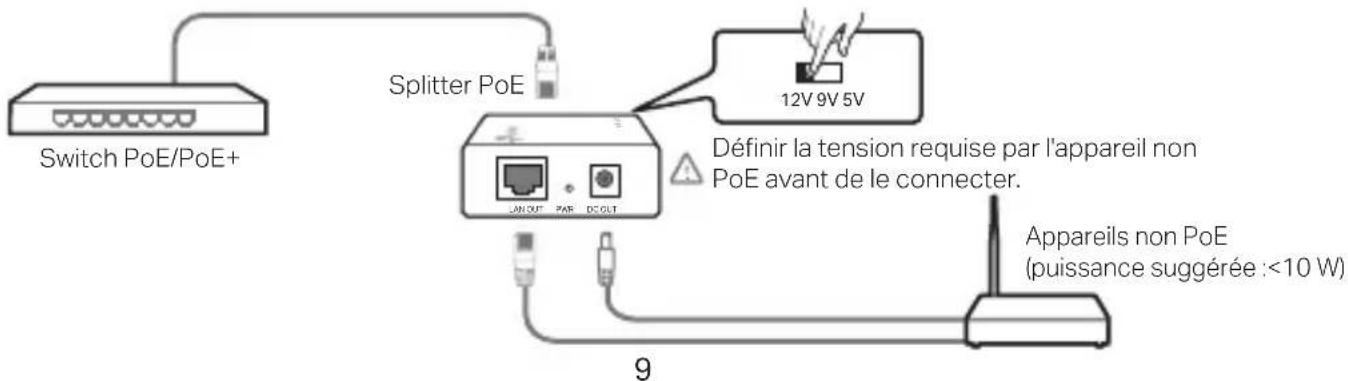

Splitter PoE

Le splitter Poe peut être utilisé avec un switch PoE/PoE+ pour alimenter un appareil réseau non PoE en données et en courant continu (CC).

Français

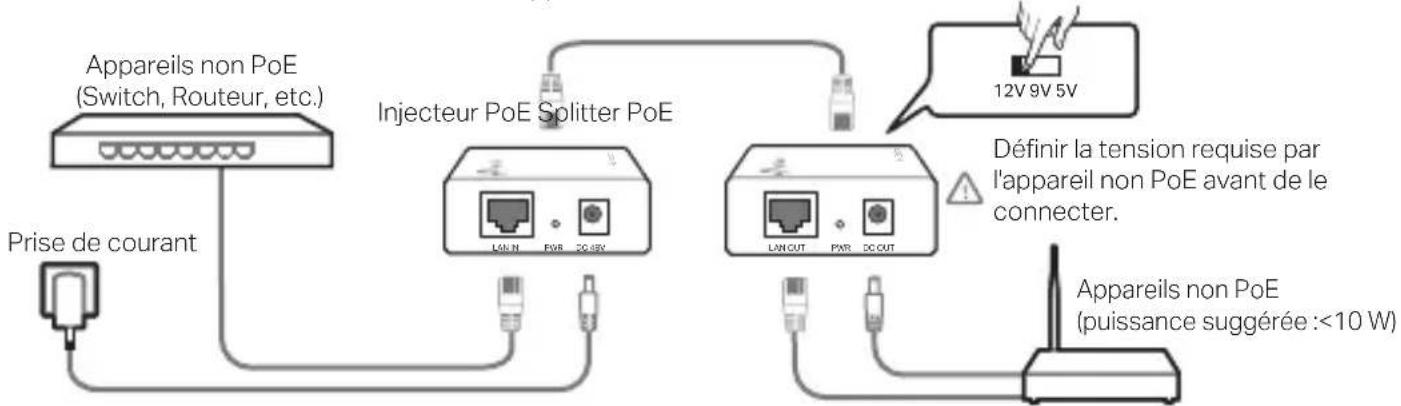

Injecteur et Splitter PoE

L'injecteur et le splitter PoE peuvent être utilisés tel un kit pour alimenter et relier un appareil réseau non PoE.


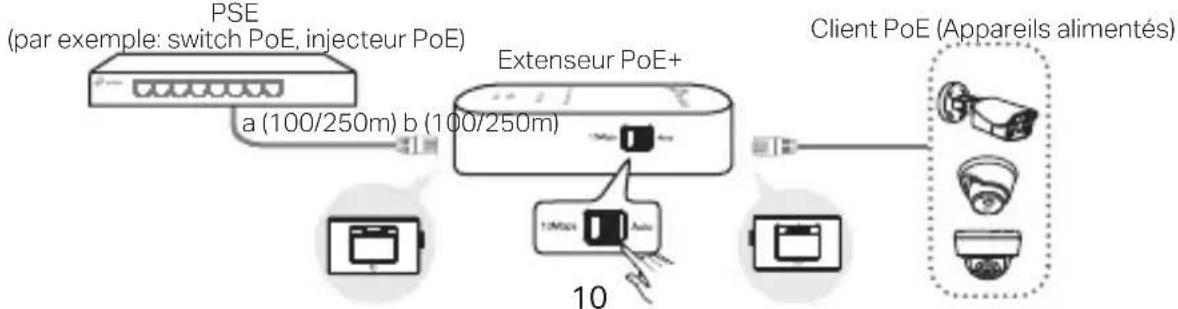

Extenseur PoE

L'extenseur PoE est utilisé pour étendre la connexion réseau à partir de l'équipement de source d'alimentation PoE.

Italiano

Solo Injector PoE

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.
  • L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procédures, veuillez visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TTP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE, 2011/65/UE et (UE)2015/863. La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/support/ce/
