POE380S - Netværkskort / adapter TP-LINK - Gratis brugsanvisning og manual

Produkttype	PoE+ Gigabit-injektor
Mærke	TP-Link
Model	POE380S
Mål (L x D x H)	130 mm x 60 mm x 30 mm
Vægt	150 g
Indgangsstrømforsyning	100-240 V AC, 50/60 Hz
Udgangsstrømforsyning (PoE)	48 V DC, 30 W (PoE+)
Porte	1 x RJ45-indgang (data), 1 x RJ45-udgang (PoE + data)
Datahastighed	10/100/1000 Mbps (Gigabit)
Maksimal afstand	100 m (standard Ethernet-kabel)
Kompatible PoE-standarder	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Hovedfunktioner	Strømforsyning og dataoverførsel via ét enkelt Ethernet-kabel; kompatibel med PoE-splitter til ikke-PoE-enheder
Vedligeholdelse og rengøring	Afbryd strømmen før rengøring; brug en tør, blød klud; undgå vand og kemikalier
Sikkerhedsinstruktioner	Må ikke udsættes for vand, ild eller varme; må ikke åbnes eller repareres selv; brug kun den medfølgende adapter
Garanti	Begrænset garanti fra TP-Link (se betingelser på officielle hjemmeside)
Fremstillingsland	Kina

Ofte stillede spørgsmål - POE380S TP-LINK

Hvad er PoE-injektoren TP-Link POE380S?

PoE-injektoren POE380S er en enhed, der tilfører elektrisk strøm til et Ethernet-kabel for at forsyne PoE-enheder (såsom IP-kameraer, adgangspunkter, IP-telefoner) med strøm samtidig med dataoverførsel. Den understøtter standarderne IEEE 802.3af (PoE) og 802.3at (PoE+) med en udgangseffekt på op til 30 W.

Hvilke enheder kan jeg forsyne med POE380S?

Du kan forsyne enhver PoE- eller PoE+-kompatibel enhed, der kræver mindre end 30 W, såsom IP-kameraer, trådløse adgangspunkter, VoIP-telefoner osv. For ikke-PoE-enheder skal du bruge en PoE-splitter (sælges separat) til at adskille strøm og data.

Er POE380S kompatibel med Gigabit-netværk?

Ja, POE380S understøtter hastigheder på 10/100/1000 Mbps (Gigabit Ethernet), hvilket sikrer højhastigheds dataoverførsel uden tab.

Hvad er den maksimale kabelafstand, der understøttes?

Den maksimale afstand er 100 meter med et standard Ethernet-kabel (Cat5e eller bedre) i overensstemmelse med Ethernet-specifikationerne.

Hvordan installeres PoE-injektoren POE380S?

1. Tilslut Ethernet-kablet fra din switch/router til injektorens 'Data In'-port. 2. Tilslut Ethernet-kablet fra PoE-enheden til 'PoE + Data Out'-porten. 3. Tilslut strømadapteren til injektoren og en stikkontakt. Enheden tænder (grønt lys). Kontrollér, at PoE-enheden får strøm korrekt.

Kan jeg bruge POE380S med en ikke-PoE switch?

Ja, injektoren er designet til at tilføje PoE-strøm til et eksisterende ikke-PoE-netværk. Du skal blot tilslutte den ikke-PoE switch til injektorens indgangsport.

Hvad gør jeg, hvis injektorens lys ikke tænder?

Kontrollér først, at strømadapteren er korrekt tilsluttet, og at stikkontakten virker. Hvis lyset forbliver slukket, prøv et andet strømkabel. Hvis problemet fortsætter, kontakt TP-Link support. Forsøg ikke at åbne enheden.

Er POE380S beskyttet mod overspænding?

Injektoren har grundlæggende beskyttelse mod kortslutning og overstrøm. For yderligere beskyttelse (netspændingsstød) anbefales det at bruge en overspændingsbeskytter mellem stikkontakten og adapteren.

Kan jeg bruge et Ethernet-kabel længere end 100 m med en PoE-extender?

Ja, du kan bruge en PoE-extender (som dem fra TP-Link) til at forlænge afstanden op til 200 m eller mere, i overensstemmelse med extenderens specifikationer. POE380S kan bruges som kilde til en extender.

Hvor finder jeg den komplette brugsanvisning til POE380S?

Den komplette brugsanvisning kan downloades gratis som PDF på notice-facile.com eller på TP-Links officielle hjemmeside. Se TP-Links supportsiden for dokumenter og drivere.

BRUGSANVISNING POE380S TP-LINK

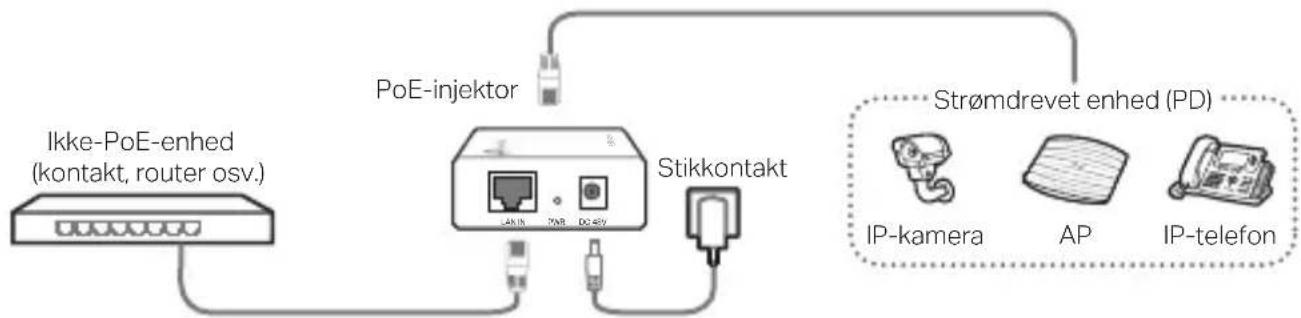

PoE-injektoren leverer en stabil strøm- og datatilslutning til en enhed via et ethernetkabel.


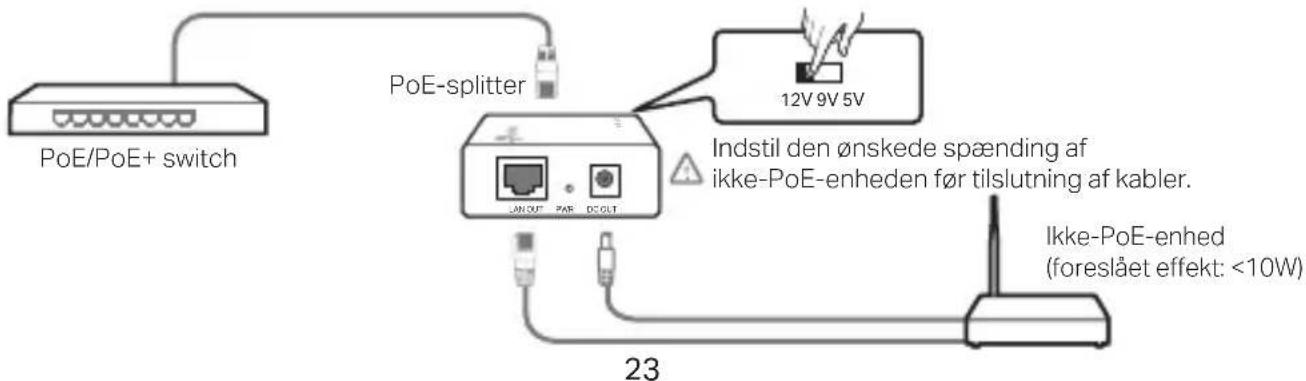

Kun PoE-splitter

PoE-splitteren kan bruges med en PoE/PoE+-kontakt til at levere jævnstrøm (DC) og data til en ikke-PoE-enhed.

Dansk

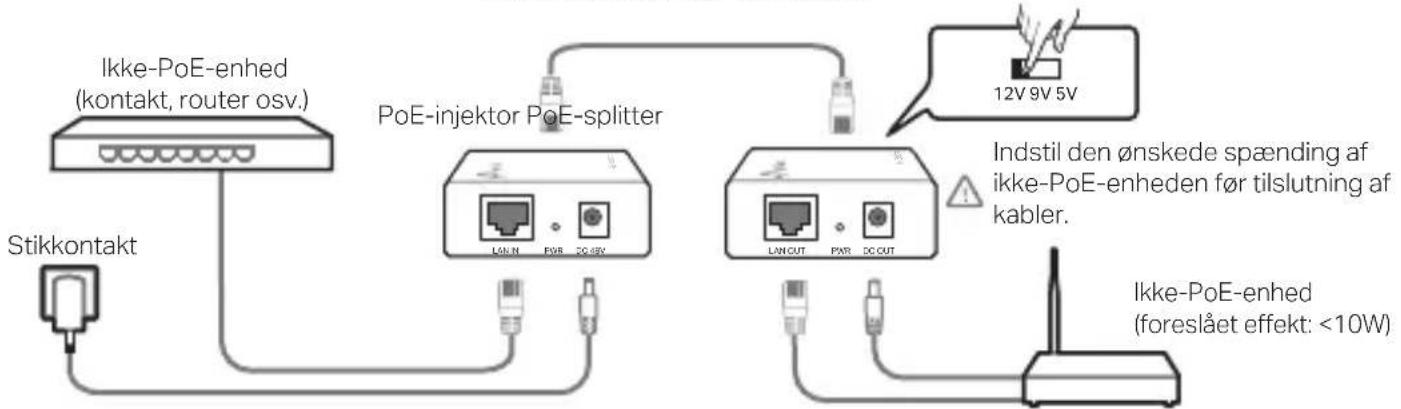

PoE-injektor og -splitter

PoE-injektoren og PoE-splitteren kan bruges som et sæt til at levere strøm og sende data til en ikke-PoE-enhed.


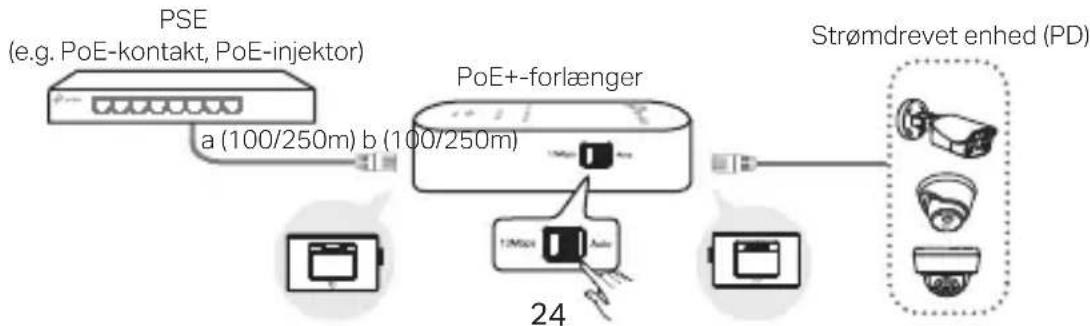

PoE-forlænger

En PoE-forlænger bruges til at forlænge netværksforbindelsen fra PoE-strømkilden.

Deutsch

Sicherheitsinformation

Sikkerhedsinformation

• Hold apparatet væk fra vand, brand, fugt eller varme miljøer.
  • Forsøg ikke at skille enheden ad, reparere eller ændre enheden. Har du brug for service, skal du kontakte os.
• Brug ikke en beskadiget strømadapter eller USB-kabel til at oplade enheden.
• Brug ikke andre opladere end de anbefalede.
• Adapteren skal installeres tæt på udstyret og være let at komme til.
• Placer enheden med undersiden nedad.

Følg ovenstående vejledning når du betjener enheden. Vi kan ikke garantere, at ingen ulykker eller skader sker på grund af forkert brug af enheden. Brug dette produkt med forsigtighed og på egen risiko.

TP-Link begrænset produktgaranti

Gælder kun TP-Link mærkevarer. For mere information om garanti og procedurer, gå venligst til https://www.tp-link.com/en/support

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-Link garanterer at alle TP-Link hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-Link's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.

Deutsch

TP-Link erklærer hermed, at denne enhed er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i direktiverne 2014/30/EU, 2014/35/EU, 2009/125/EC, 2011/65/EU og (EU)2015/863.

Den oprindelige EU-overensstemmelseserklæringen kan findes på https://www.tp-link.com/en/support/ce/
