Type de produit	Table de cuisson à induction
Marque	Neff
Modèle	T68STV4M0
Dimensions (L x P x H)	Environ 90 x 52 x 5 cm
Poids	Environ 12 kg
Alimentation électrique	220-240 V / 380-415 V, 2N~, 1N~ ou 2L/2N~
Puissance totale	Jusqu'à 7,4 kW (selon raccordement)
Nombre de zones de cuisson	4 zones à induction
Fonctions principales	Cuisson par induction, réglage de puissance, fonction booster, arrêt automatique
Type de commande	Écran tactile avec commandes tactiles
Nettoyage	Surface vitrocéramique, nettoyage avec un chiffon doux et un produit spécial vitrocéramique
Sécurité	Verrouillage enfant, arrêt automatique, détection de récipient, aimants permanents (distance min. 10 cm des implants)
Installation	Encastrée, nécessite un plan de travail résistant à la chaleur (min. 90 °C) et une ventilation adéquate
Pièces détachées	Disponibles auprès du service après-vente Neff (câble d'alimentation, etc.)
Réparabilité	Interventions réservées à un spécialiste agréé
Indice de protection	Classe 1 (protection conducteur de protection)
Longueur du câble d'alimentation	Jusqu'à 2,20 m (câble fourni)

FOIRE AUX QUESTIONS - T68STV4M0 NEFF

Comment brancher la table de cuisson Neff T68STV4M0 ?

Le branchement doit être effectué par un spécialiste agréé. Utilisez le schéma de raccordement fourni dans la notice. L'appareil peut être raccordé en 220-240 V monophasé ou 380-415 V triphasé selon les ponts de liaison. Respectez les couleurs des fils : marron (BN), bleu (BU), jaune/vert (GN/YE), noir (BK), gris (GY).

Quelle est la distance minimale entre la table et une hotte ?

La distance doit être au moins égale à celle indiquée dans la notice de la hotte. En général, comptez 65-75 cm pour une hotte à gaz, mais consultez les instructions de votre hotte.

Puis-je installer un four sous la table de cuisson ?

Oui, mais seulement un four à ventilation forcée. La distance entre la table et le four doit être d'au moins 5 mm. Suivez les instructions de montage du four et de la table pour assurer une ventilation correcte.

Comment nettoyer la vitrocéramique ?

Utilisez un chiffon doux et un produit spécial pour vitrocéramique. Évitez les éponges abrasives. Nettoyez après chaque utilisation pour éviter les résidus brûlés.

Que faire si l'affiche indique '4400' ?

L'affichage '4400' indique une erreur de raccordement électrique. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation selon le schéma. Contactez un spécialiste si nécessaire.

Y a-t-il un verrouillage enfant ?

Oui, la table dispose d'un verrouillage enfant. Activez-le via les commandes tactiles pour empêcher l'utilisation par des enfants. Consultez la notice pour la manipulation exacte.

Quels types de casseroles utiliser ?

Utilisez des casseroles adaptées à l'induction : fond ferromagnétique. Vérifiez avec un aimant. Les récipients en aluminium, cuivre ou verre ne fonctionnent pas.

Puis-je utiliser la table dans un bateau ?

Non, cet appareil ne doit pas être utilisé dans un bateau ou un véhicule en raison des risques de vibrations et d'installation non conforme.

Comment démonter la table de cuisson ?

Débranchez l'appareil. Retirez les attaches de fixation. Poussez la table par le bas pour la sortir. Ne faites pas levier avec des outils.

Où trouver les pièces détachées ?

Contactez le service après-vente Neff. Utilisez uniquement des pièces d'origine. Le câble d'alimentation peut être fourni jusqu'à 2,20 m.

MODE D'EMPLOI T68STV4M0 NEFF

17

18

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents.

Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
■ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

- À plat, à l'horizontale, stable.

■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
- Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et à l'humidité.
■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.
2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Si l'intérieur du meuble n'est pas plus large que 780 mm, réaliser des encoches sur les panneaux de côté.

$$ \rightarrow \text { Fig. } 5 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

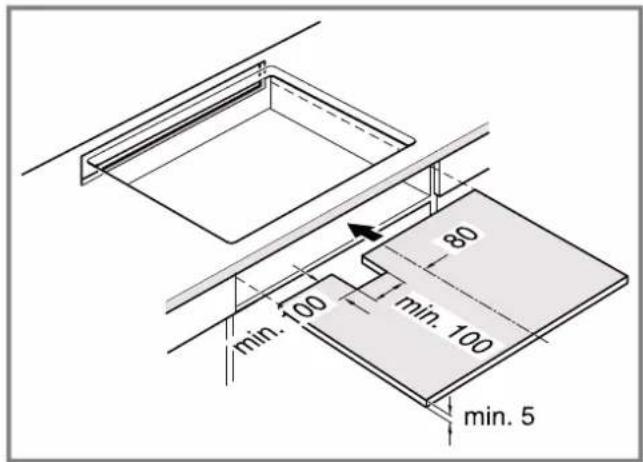

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

→ Fig. 6

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

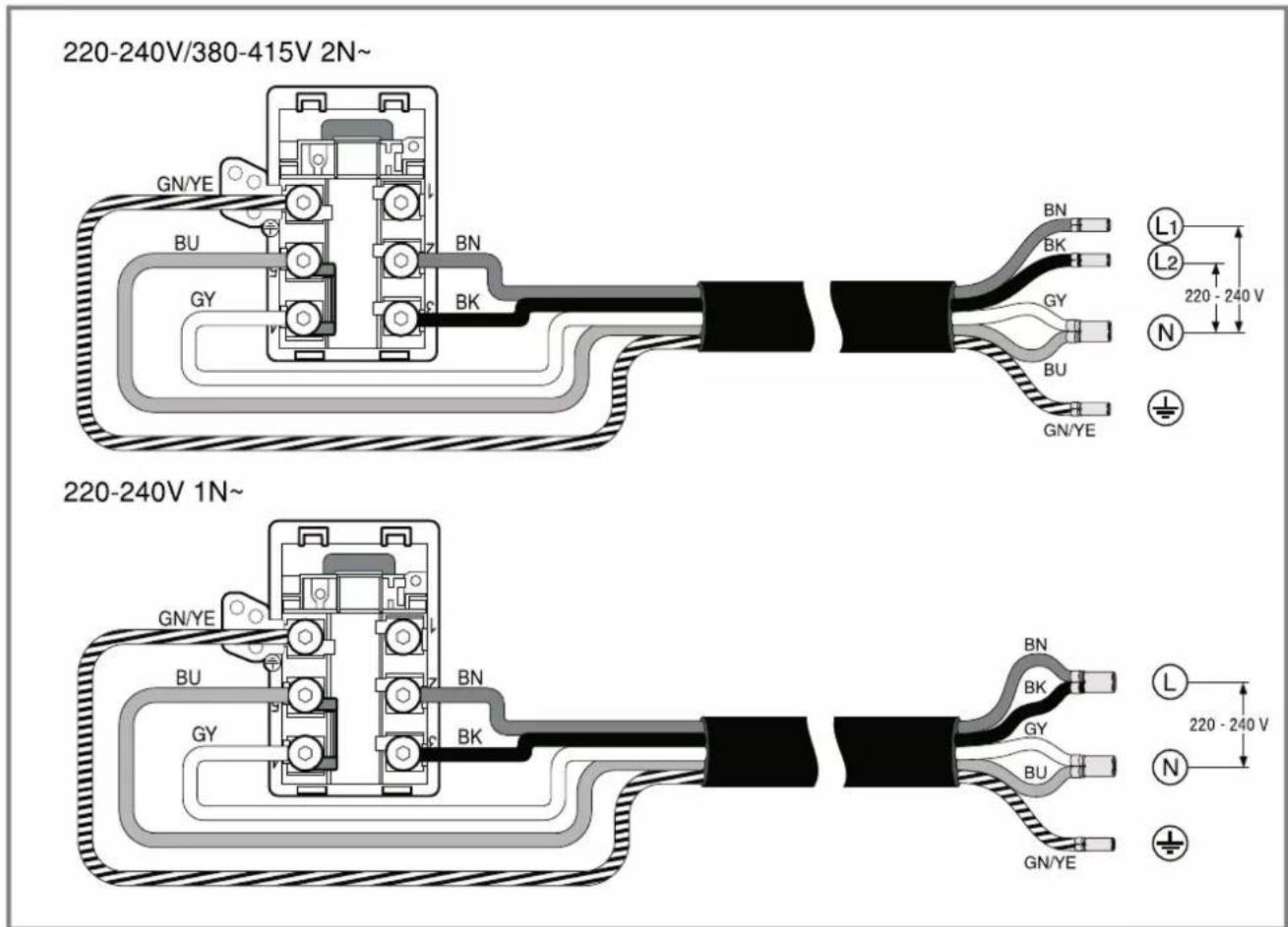

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 1 \ - B N: m a r r o n \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 3 $$

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

- Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.

- Ne pas utiliser de silicone pour le joint d'étanchéité.

- Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.

- En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.

$$ \rightarrow \text { Fig. } 1 4 $$

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text { Fig. } 1 5 $$

1. Installer l'appareil dans la découpe du plan de travail.

- Visser les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- Ne pas utiliser de tournevis électrique.

$$ \rightarrow \text { Fig. } \boxed {1 6} $$

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \begin{array}{l} \rightarrow \text { Fig. } \boxed {1 7}, \rightarrow \text { Fig. } \boxed {1 8} \ - \mathrm{BN}: \text { marron } \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil 4400 ou apparaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 9 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.
2. Le cas échéant, retirez les ancrages de fixation.
3. Faire sortir la table de cuisson en la poussant par le bas.
