B451AJD-F - Sonnette de portes Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette vidéo connectée 2K QHD
Marque	Lorex
Modèle	B451AJD-F
Résolution vidéo	2K QHD (2560x1440)
Angle de vue	Grand angle (modifiable avec supports inclinés 15° horizontal, 5° vertical)
Alimentation	16-24 VAC (câblage existant) ou USB 5V 2A (adaptateur secteur non inclus) pour configuration
Connectivité	Wi-Fi 2,4 GHz ou 5 GHz
Audio	Microphone et haut-parleur intégrés, communication bidirectionnelle, réponses vocales préenregistrées
Détection de mouvement	Détection de personnes avec zones personnalisables et réglage de sensibilité
Vision nocturne	Filtre IR mécanique, veilleuse LED
Stockage local	Carte microSD préinstallée (jusqu'à 128 Go, non spécifié)
Application mobile	Lorex Home (iOS et Android)
Carillon filaire	Nécessite un carillon mécanique ou électronique ; kit carillon inclus pour carillons mécaniques
Température de fonctionnement	Non spécifiée ; à utiliser à l'abri
Indice de protection	Non spécifié ; installation abritée recommandée
Dimensions	Environ 12,5 x 5,0 x 2,5 cm (estimation)
Poids	Environ 150 g (estimation)
Contenu de l'emballage	Sonnette vidéo, support de montage, supports inclinés (horizontal 15°, vertical 5°), câble USB, ensemble carillon, faisceau de câble, câble de sauvegarde, fils supplémentaires, capuchons de fil, épingle, carte microSD, ancrages, vis, mèche de forage
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de nettoyants abrasifs
Sécurité	Couper l'alimentation au disjoncteur avant installation ; ne pas démonter ; ne pas immerger
Réparabilité	Réinitialisation par épingle ; carte microSD accessible ; pas de réparation par l'utilisateur
Informations générales	Marque Lorex, modèle B451AJD-F, fabriqué en Chine, conforme FCC partie 15

FOIRE AUX QUESTIONS - B451AJD-F Lorex

Que faire si la sonnette vidéo ne s'allume pas ?

Vérifiez que le disjoncteur est réenclenché. Assurez-vous que l'alimentation est de 16-24 VCA. Testez avec le câble USB fourni et un adaptateur secteur 5V 2A (non inclus). Si elle s'allume en USB, revérifiez le câblage.

Le carillon de la sonnette ne sonne pas, que faire ?

Sélectionnez le bon type de carillon dans l'application Lorex Home (Device Settings > Doorbell Chime). Vérifiez le câblage du kit carillon. Laissez la sonnette s'allumer 5 minutes avant de tester.

Comment réinitialiser la sonnette aux paramètres d'usine ?

Retirez le couvercle arrière, insérez l'épingle fournie dans le trou RESET pendant 10 secondes. Attendez un son audible confirmant le redémarrage.

Comment insérer ou retirer la carte microSD ?

Retirez le couvercle arrière. Pour insérer, glissez la carte (étiquette vers le bas) jusqu'au déclic. Pour retirer, appuyez doucement sur la carte pour l'éjecter.

Je reçois trop de notifications, comment les réduire ?

Dans l'application, allez dans Motion Detection Settings pour dessiner des zones de mouvement et ajuster la sensibilité. Vous pouvez aussi définir un calendrier de notifications dans Device Settings > Notifications.

Comment faire pour que la veilleuse reste allumée la nuit ?

Dans Device Settings > Motion Detection Settings > Light Settings, activez Night Light Mode. Vous pouvez ensuite définir un horaire de début et de fin pour chaque jour.

Comment enregistrer une réponse rapide personnalisée ?

Dans Device Settings > Doorbell Quick Responses, appuyez sur le + en haut à droite, enregistrez votre message, puis nommez-le et sauvegardez.

Quelle est la portée Wi-Fi de la sonnette ?

La sonnette se connecte en Wi-Fi 2,4 GHz ou 5 GHz. Sa portée dépend de votre routeur. Pendant la configuration, connectez-la au même réseau que votre téléphone.

À quoi sert le câble USB fourni ?

Le câble USB permet de connecter la sonnette à l'application avant l'installation pour la configuration initiale. Il nécessite un adaptateur secteur USB 5V 2A (non inclus).

Que faire si la sonnette ne se connecte pas au réseau ?

Vérifiez que votre téléphone est connecté au même réseau Wi-Fi. Assurez-vous que le routeur émet sur 2,4 GHz ou 5 GHz. Réinitialisez la sonnette et réessayez. Si le problème persiste, consultez le site help.lorex.com.

MODE D'EMPLOI B451AJD-F Lorex

Sonnette Vidéo 2K QHD

Série B451AJ

Guide de démarrage rapide

lorex.com

Fr

Bienvenue!

Merci d'avoir acheté la Sonnette Vidéo 2K. Voici comment bien démarrer.

Contenu

Section 1 Contenu de l'emballage
2 Aperçu
3 Indicateur d'état
4 Connexion à l'application
5 Préparatifs
6 Câblage du carillon
7 Fixation du support de montage
8 Câblage de la sonnette
9 Connexion à la sonnette
10 Aperçu de l'application Lorex Home
11 Dépannage
12 Foire aux questions

1 Contenu de l'emballage

Sonnette vidéo

Support de montage

Support horizontal 15°

Support vertical 5°

Câble USB

Ancrages (x2)

Vis (x2)

Capuchons de fil (x3) Épingle Carte microSD

(préinstallée)

Ensemble carillon

Faisceau de câble

Câble de sauvegarde

Fils supplémentaires (x2)

Mèche de forage 15/64 po

Outils à fournir par l'utilisateur

Perceuse Tournevis

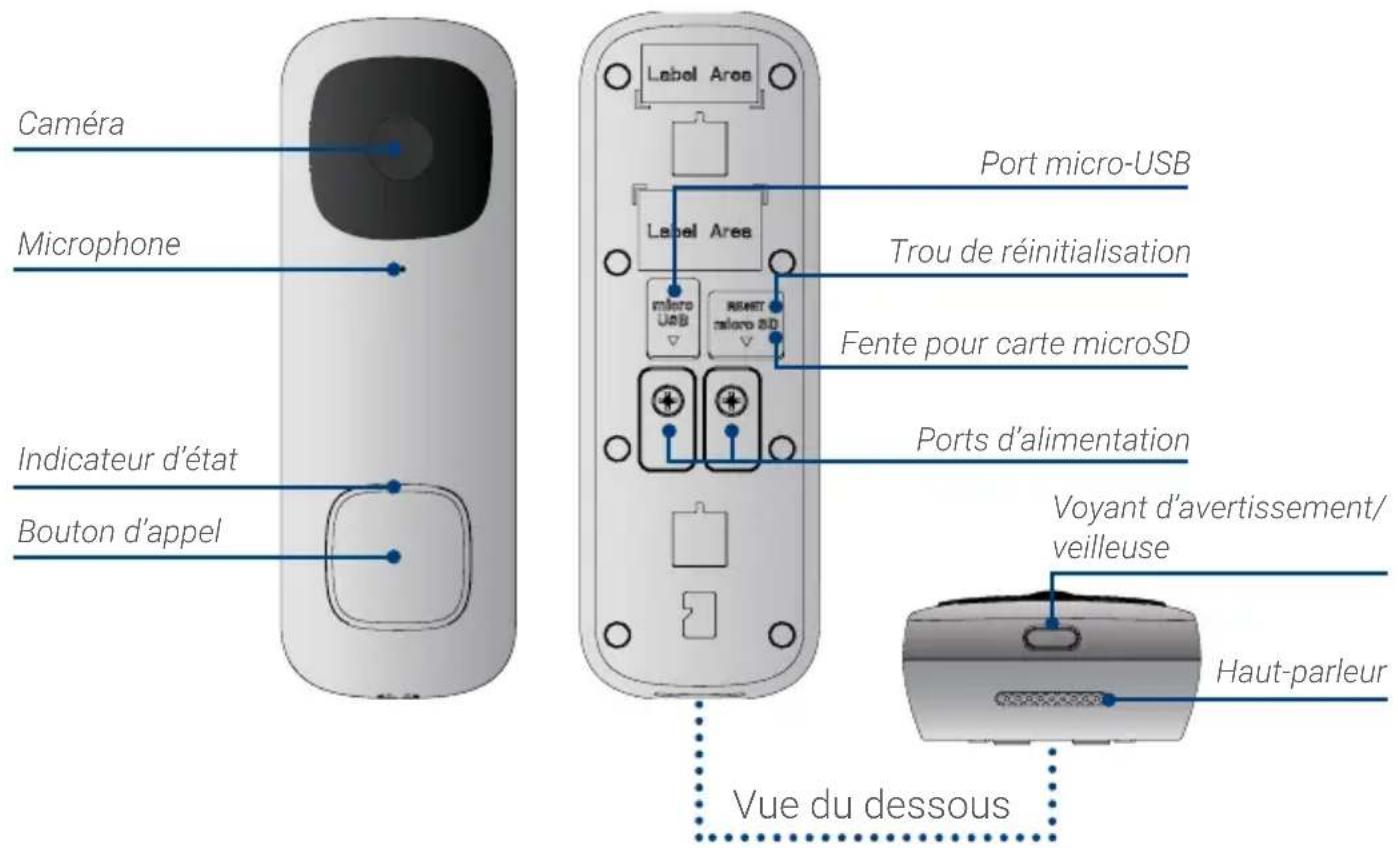

2 Aperçu

Panneau avant Panneau arrière

Caméra Microphone Indicateur d'état Bouton d'appel Label Area Port micro-USB Label Area Trou de réinitialisation Fente pour carte microSD Ports d'alimentation Voyant d'avertissement/ veilleuse Haut-parleur Vue du dessous

3 Indicateur d'état

La sonnette vidéo se met en marche ou la sonnette vidéo est en cours de redémarrage.

Rouge fixe

La sonnette vidéo est réinitialisée aux valeurs par défaut de l'usine.

Vert fixe

La sonnette vidéo fonctionne correctement.

Bleu clignote lentement

La sonnette vidéo est prête à se connecter.

Bleu clignotant rapidement

La sonnette vidéo a détecté un mouvement.

Rouge clignotant

La sonnette vidéo n'a pas réussi à se connecter au réseau.

Vert clignotant

La fonction de conversation de la sonnette vidéo est en service.

Bleu, rouge et vert clignotants

Une mise à jour du micrologiciel est en cours.

Rouge tournant

La sonnette vidéo est connectée au réseau, mais ne peut pas accéder à Internet.

Vert tournant

La fonction appel de la sonnette vidéo est en service.

4 Connexion à l'application

Connectez-vous à l'application Lorex Home pour accéder aux vidéos d'installation.

1. Si vous avez déjà l'application, ignorez cette étape. Balayez le code QR à droite en utilisant la caméra de votre téléphone. Téléchargez l'application gratuite Lorex Home dans l'App Store ^MC ou Google Play Store ^MC .
2. Appuyez sur l'icône Lorex Home pour ouvrir l'application.
3. Si vous avez déjà un compte, ignorez cette étape. Appuyez sur Sign up, puis suivez les invites à l'écran pour créer un compte. Enregistrez les détails de votre compte fournis ci-dessous :

Courriel : ____

Mot de passe du compte : ____

Balayez le code QR pour l'application Lorex Home

1. Touchez l'icône + en haut à droite de l'écran pour ajouter un appareil.
2. Balayez le code QR de l'appareil qui se trouve sur la boîte ou à l'arrière de la sonnette.

Remarque : Si votre téléphone ne peut pas balayer le code QR, appuyez sur Manually enter Device ID.

1. Suivez les instructions de l'application pour terminer l'installation OU reportez-vous aux sections 5 à 9 de ce guide de démarrage rapide pour obtenir une description écrite des étapes d'installation.

5 Préparatifs

Avant de commencer l'installation, il y a quelques préparatifs essentiels à effectuer.

Pour préparer l'installation :

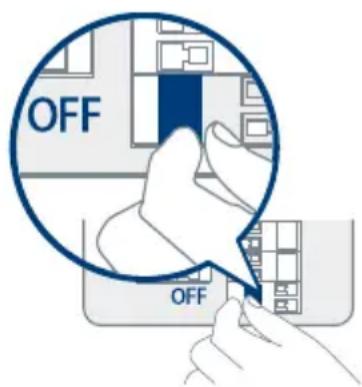

Étape 1

COUPEZ L'ALIMENTATION ÉLECTRIQUE DE VOTRE SONNETTE ET DU BOÎTIER DU CARILLON AU NIVEAU DU DISJONCTEUR (voir la figure 1).

Vérifiez que l'alimentation de la sonnette et du boîtier du carillon a été coupée en appuyant sur la sonnette. Aucun carillon ne doit retentir.

Faites toujours attention lorsque vous manipulez des câbles électriques. Si vous n'êtes pas à l'aise pour le faire vous-même, consultez un électricien agréé.

Étape 2

Retirez votre sonnette et débranchez le câblage (voir la figure 2). Assurez-vous de plier les câbles d'alimentation pour qu'ils ne tombent pas dans le trou du mur.

Figure 1

OFF OFF

Figure 2

IMPORTANT : 16-24 VCA requis. Si votre domicile ne dispose pas de ce voltage, vous aurez besoin d'un transformateur de sonnette de 16-24 VCA ou devrez consulter un électricien agréé.

6 Câblage du carillon

Vous devez déterminer le type de carillon de sonnette que vous avez chez vous : électronique ou mécanique. Vous avez des doutes? Si le carillon de votre sonnette émet le son classique *ding-dong*, il est fort probable qu'il soit mécanique. Si votre sonnette ressemble plus à une mélodie, alors votre carillon est électronique. Si vous avez encore des doutes, retirez le couvercle de votre carillon. Si vous y trouvez des leviers à ressort et un carillon métallique physique, alors votre carillon est mécanique.

Pour les utilisateurs disposant d'un carillon mécanique, suivez l'étape supplémentaire ci-dessous pour effectuer l'installation.

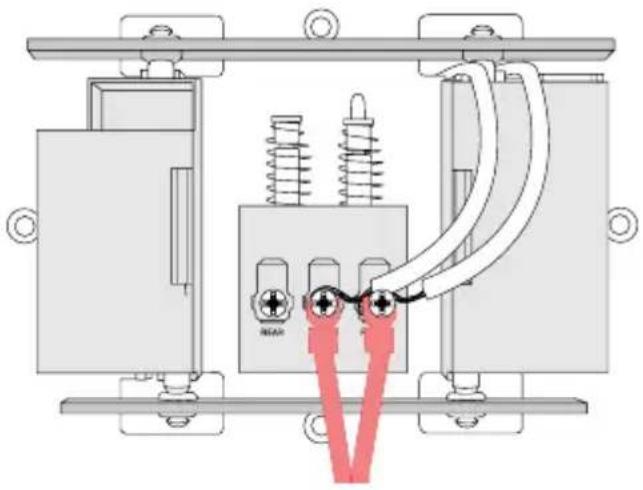

Pour les propriétaires de carillons mécaniques :

1. Retirez le couvercle du carillon de votre sonnette.
2. Desserrez les vis marquées FRONT et TRANS à l'aide d'un tournevis à tête Philips. Ne retirez pas les vis, et assurez-vous de défaire le câblage connecté (voir la figure 1).
3. Connectez l'ensemble carillon fourni à la borne verte à l'extrémité du câblage inclus (voir la figure 2).

1. Reliez le câblage de l'ensemble carillon aux connecteurs FRONT et TRANS dans le boîtier du carillon. Assurez-vous que le câblage existant demeure également connecté (voir la figure 3).

Remarque : Vous pouvez relier l'un des fils à l'un des connecteurs.

1. Montez l'ensemble carillon à l'intérieur du boîtier de votre carillon ou le long de la plaque protectrice, en utilisant le ruban adhésif double face fourni (voir la figure 4).

IMPORTANT : Utilisez le ruban adhésif double face fourni pour vous assurer que l'ensemble carillon et les fils ne touchent pas les carillons ou tout autre composant mobile à l'intérieur du boîtier du carillon, sinon le carillon de la sonnette ne sonnera pas correctement.

Ensemble carillon

Figure 3

7 Fixation du support de montage

Utilisez les accessoires de montage indiqués ci-dessous en fonction de l'emplacement de montage.

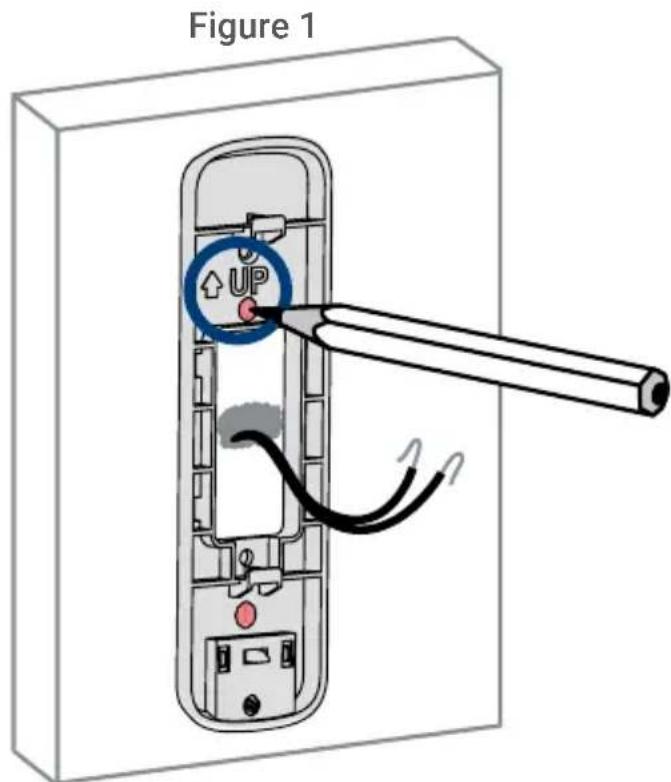

Étape 1 : Marquez les trous de montage

Placez le support de montage pour qu'il s'adapte au câblage existant de votre sonnette. Ensuite, marquez les trous de vis en fonction du support de montage.

IMPORTANT : Assurez-vous que la ♠UP flèche sur le support de montage est toujours dirigée vers le haut.

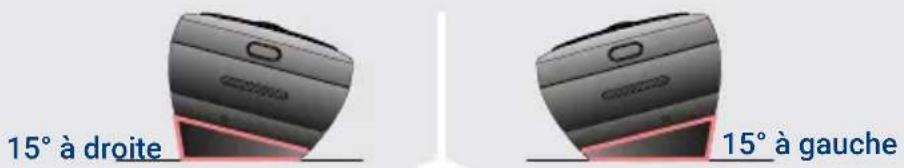

Étape 2 (facultative) : Fixez une équerre sur le support de montage

Si vous souhaitez modifier l'angle de la sonnette pour une meilleure vue, fixez l'une des équerres facultatives au support de montage.

1. Sélectionnez le support horizontal ou vertical en fonction de la direction vers laquelle vous souhaitez orienter votre sonnette (voir les figures 2 et 3).
2. Pour changer la direction de l'angle, il suffit de retourner le support horizontal ou vertical. Quelle que soit la direction que vous choisissez, assurez-vous que le support de montage est toujours orienté face vers ♠UP

Option 1 : Support horizontal Figure 2 (vue d'en dessous)

Option 2 : Support vertical Figure 3
5° vers le bas

5° vers le haut

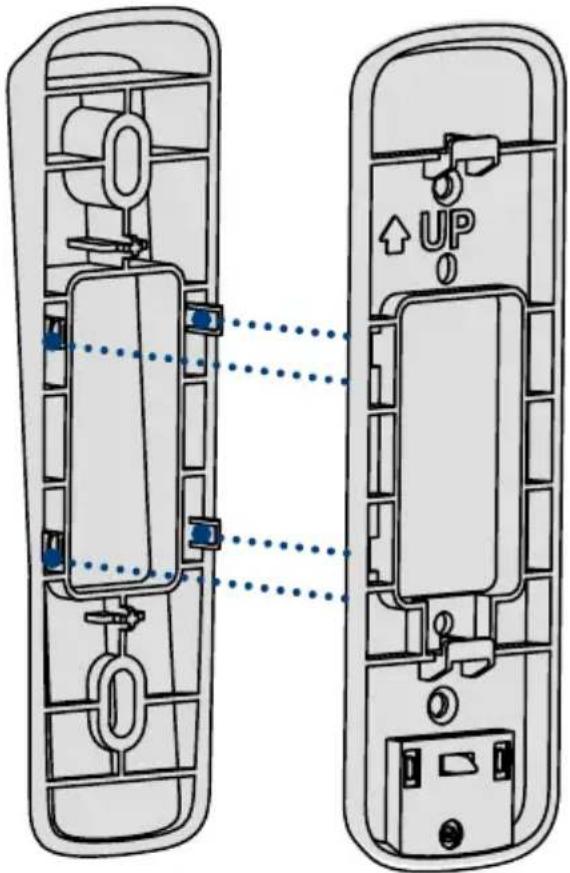

1. Insérez les quatre languettes du support horizontal ou vertical dans le support de montage comme indiqué sur la figure 4. Veillez à les insérer dans la direction souhaitée.
2. Appuyez sur le support de montage vers le bas. Un *déclic* indiquera que le support est verrouillé.

Remarques :

• Vous ne pouvez fixer qu'une seule équerre au support de montage.
• Si vous souhaitez changer la direction de l'équerre après l'avoir fixée au support de montage, écartez-la doucement, mais fermement.

Figure 4

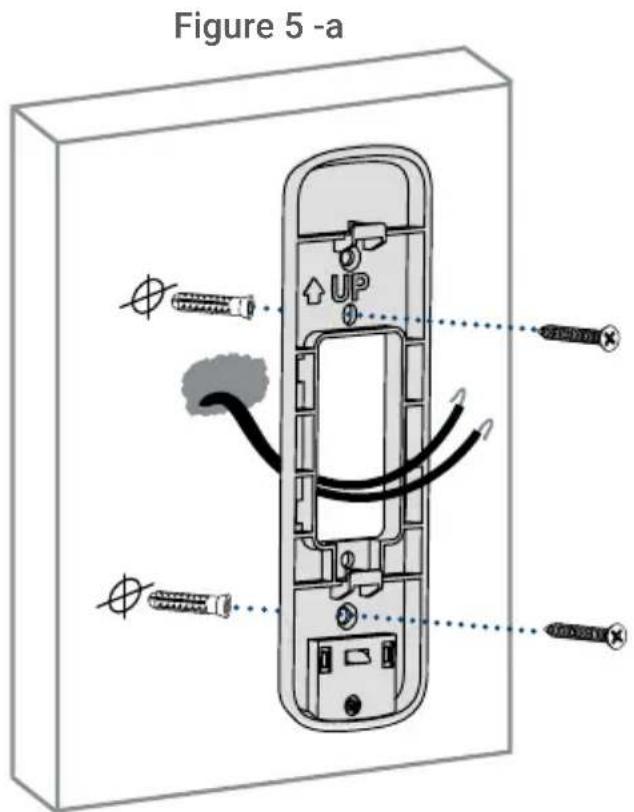

Étape 3 : Fixation du support de montage

Si vous n'installez que le support de montage, voir la figure 5-a. Pour l'installation de l'équerre fixée au support de montage, voir la figure 5-b.

1. Pour le bois, les cloisons sèches ou les surfaces souples : Fixez le(s) support(s) de montage à la surface de montage à l'aide d'un tournevis à tête Philips et des vis de montage fournies.

2. Pour le béton, le stuc ou la brique : Utilisez le foret de 15/64 po fourni pour percer aux endroits marqués. Utilisez les ancrages et les vis fournis pour fixer le(s) support(s) de montage au mur.

• Assurez-vous que la même sur le support de montage est toujours dirigée vers le haut.
• L'équerre (facultative) doit être fixée au support de montage avant l'installation.
  • Assurez-vous que les câbles d'alimentation du mur passent aisément dans le trou du support de montage.

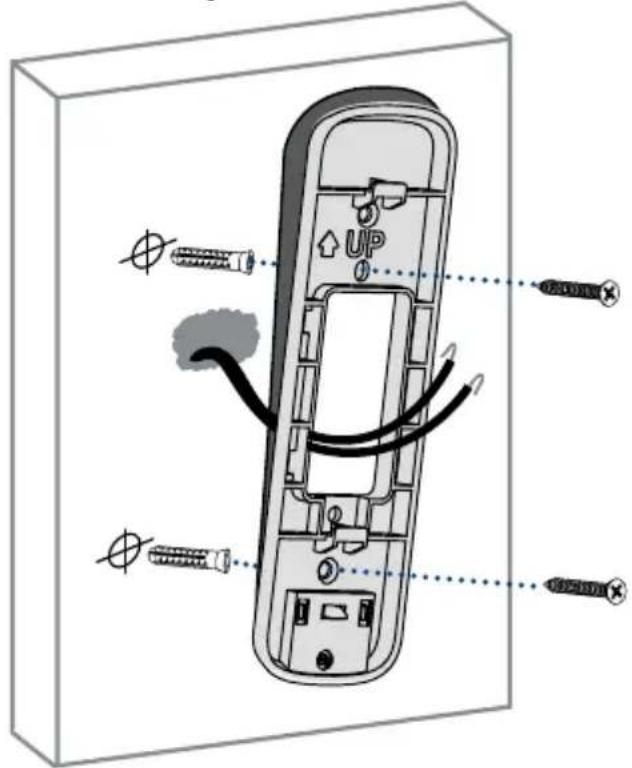

Figure 5 -b

8 Câblage de la sonnette

Pour câbler la sonnette :

1. Desserrer les vis du port d'alimentation de la sonnette avec un tournevis à tête Philips.

Remarque : Ne retirez pas les vis du port d'alimentation.

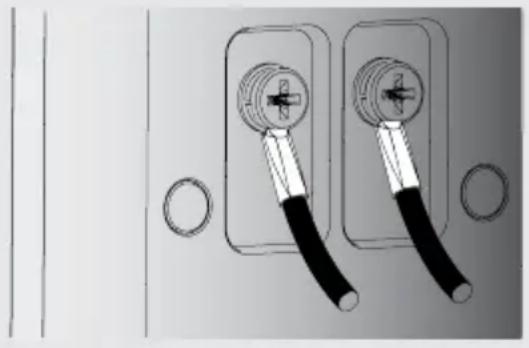

1. Passez les fils électriques sous les vis du port d'alimentation (voir la figure 1).
2. Serrez les vis du port d'alimentation pour fixer les fils d'alimentation (voir la figure 2).

Pour prolonger les fils courts (facultatif) :

Figure 3

1. Si le câblage de votre sonnette est trop court, retirez complètement les vis du port d'alimentation, puis faites passer les vis dans les fils supplémentaires fournis. Utilisez les capuchons de fil fournis pour prolonger votre câblage (voir la figure 3).
2. Pour fixer le capuchon de fil, alignez les extrémités de votre câblage existant et des fils supplémentaires, placez le capuchon de fil sur le câblage exposé et tournez le capuchon de connexion dans le sens des aiguilles d'une montre pour le serrer (voir la figure 4). Tirez légèrement sur les fils pour vous assurer qu'ils sont bien fixés à l'intérieur du capuchon de fil.
3. Assurez-vous qu'il y a suffisamment d'espace pour insérer les connecteurs de câble et les capuchons de fil dans le trou de votre mur.

9 Connexion à la sonnette

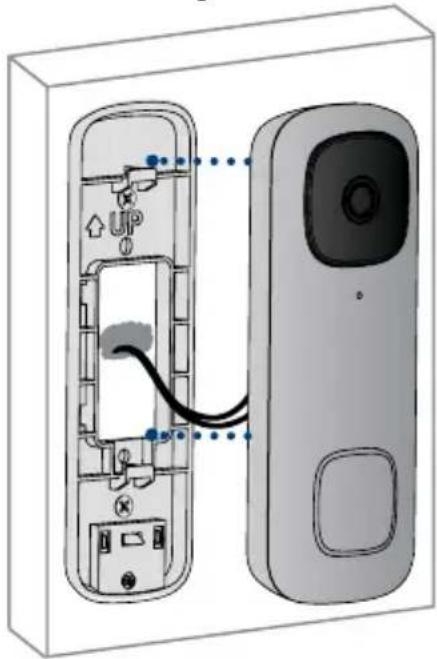

Pour fixer la sonnette sur le support :

1. Repoussez le câblage dans le mur.
2. Insérez les deux languettes du support de montage dans la sonnette (voir la figure 1).
3. Poussez sur la sonnette vers le bas. Un *déclic* indiquera que le support est verrouillé.

Figure 1

Remarque - si vous devez retirer la sonnette du support :

1. Insérez l'épingle fournie dans le trou situé au bas du support de montage jusqu'à ce que la boucle intérieure soit atteinte (voir la figure 2).
2. Ensuite, faites glisser la sonnette vers le haut et retirez-la.

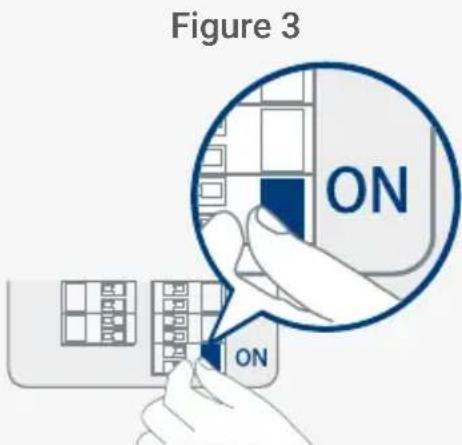

Vous pouvez maintenant reconnecter le courant à la sonnette et le carillon au disjoncteur (voir la figure 3).

Attendez 5 minutes que la sonnette se mette en marche et appuyez sur le bouton de la sonnette pour vous assurer que le carillon fonctionne correctement. Consultez la section 11 pour le dépannage si nécessaire.

10 Aperçu de l'application Lorex Home

Pour personnaliser la sonnette vidéo, rendez-vous sur votre application Lorex Home et sélectionnez la sonnette. Touchez l'icône ••• en haut à droite de l'écran pour accéder aux paramètres de la sonnette.

Détection des personnes

Appuyez sur Motion Detection Settings pour personnaliser la détection des personnes. Dessinez des zones désignées pour alerter de la détection des personnes et ajustez le niveau de sensibilité de la détection.

Activer le témoin d'état DEL

Appuyez sur Motion Detection Settings > Light Settings pour activer l'option Activate Status LED. La couleur de la DEL de l'indicateur d'état de la sonnette peut être personnalisée pour l'alerte de détection des personnes.

Mode Veilleuse

Appuyez sur Motion Detection Settings > Light Settings pour activer l'option Night Light Mode. Le voyant DEL sous la sonnette éclairera la porte d'entrée lorsqu'il fera sombre.

Utilisateurs partagés

Appuyez sur Shared Users pour permettre à la famille ou aux amis de répondre à des événements en direct et de visionner des enregistrements. Tout utilisateur supplémentaire doit s'inscrire pour obtenir un compte Lorex Home afin d'être ajouté.

Réponses rapides à la sonnette

Appuyez sur Doorbell Quick Responses pour enregistrer ou sélectionner un message vocal préenregistré. La sonnette vidéo Lorex peut parler à un visiteur si vous n'êtes pas en mesure de vous présenter à la porte.

Paramètres vidéo

Appuyez sur Video Settings pour modifier les paramètres HDR (High Dynamic Range) et régler la qualité de la vidéo. Pour une diffusion optimale, la qualité vidéo est réglée par défaut sur 1080p.

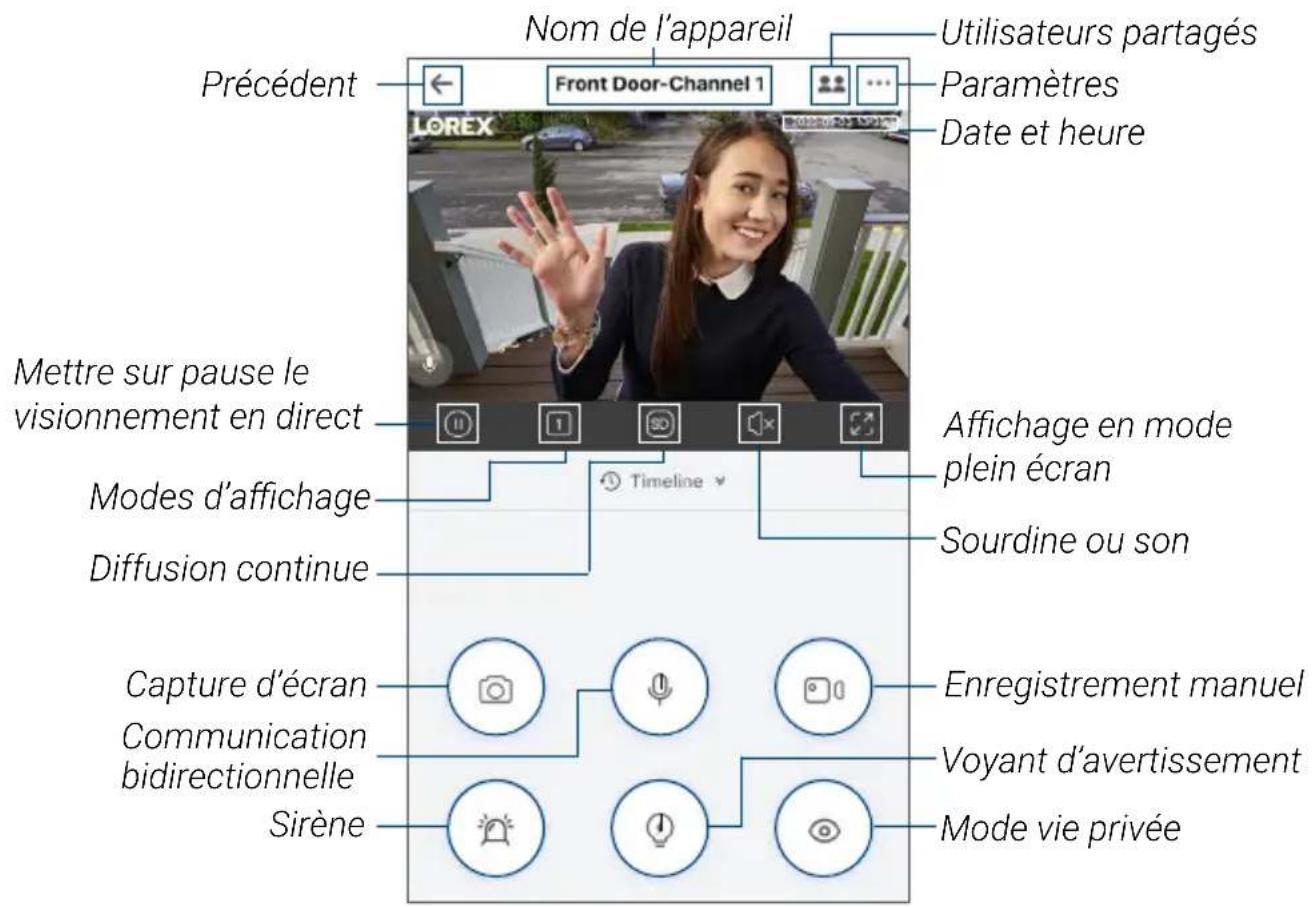

Visionnement en direct de l'image de la caméra

Nom de l'appareil Précédent Front Door-Channel 1 Utilisateurs partagés Paramètres Date et heure LOREX Mettre sur pause le visionnement en direct Modes d'affichage Diffusion continue Affichage en mode plein écran Sourdine ou son Capture d'écran Communication bidirectionnelle Sirène Enregistrement manuel Voyant d'avertissement Mode vie privée

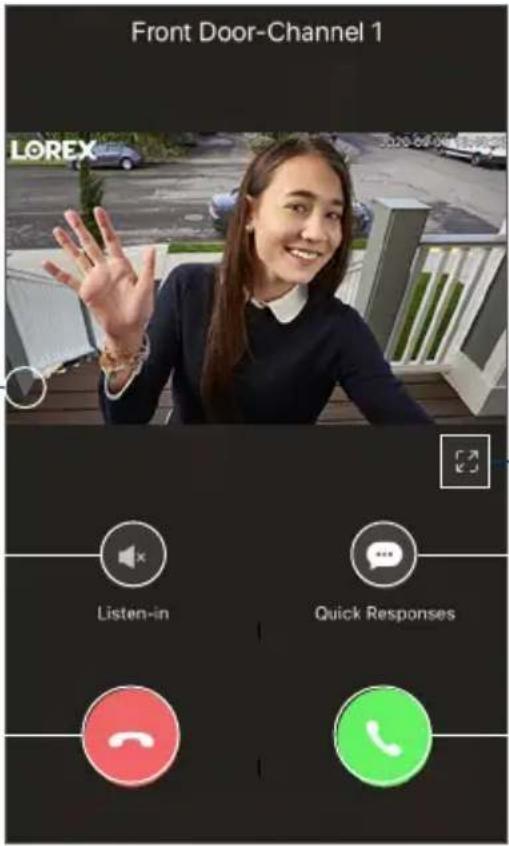

Écran d'appel

Pour un aperçu complet des commandes disponibles sur l'application Lorex Home, balayez le code QR ci-dessous à l'aide de la caméra de votre appareil mobile.

Sourdine ou son

Écoute :

Appuyez pour écouter un visiteur pendant que le son est coupé.

Ignorer/mettre fin à un appel

1. La sonnette vidéo n'est pas allumée.

• Assurez-vous que le disjoncteur est réactivité.
• Assurez-vous que la source d'alimentation qui alimente la sonnette vidéo est de 16-24 VCA. Vérifiez si la tension est imprimée sur le transformateur de votre sonnette ou utilisez un millimètre pour tester la tension.
• Vérifiez si la sonnette vidéo peut être allumée en utilisant le câble d'alimentation USB fourni. Pour ce faire, vous aurez besoin d'un adaptateur d'alimentation USB de 2A (ampères) (non inclus). Si la sonnette vidéo s'allume avec le câble USB, vérifiez à nouveau avec soin la configuration de l'installation.

2. Le carillon de la sonnette vidéo ne fonctionne pas.

• Veillez à sélectionner le bon boîtier du carillon dans l'application. Vous pouvez modifier ces paramètres à tout moment dans Device Settings > Doorbell Chime.
• Vérifiez que l'ensemble carillon est correctement câblé.
• Laissez la sonnette vidéo s'allumer pendant 5 minutes avant de tester le carillon.

3. Comment rétablir les paramètres par défaut de la sonnette vidéo.

• Retirez le couvercle de la fente de la carte de réinitialisation/microSD située à l'arrière de la sonnette vidéo.
• Utilisez l'épingle fournie et insérez-la dans le petit trou portant l'inscription RESET pendant 10 secondes. Attendez un son audible pour confirmer le redémarrage de la sonnette vidéo.

4. Comment insérer ou retirer la carte microSD de la sonnette vidéo.

• Retirez le couvercle de la fente de la carte de réinitialisation/microSD située à l'arrière de la sonnette vidéo.
• Si vous l'insérez, faites glisser la carte microSD dans la fente (côté étiquette vers le bas) jusqu'à ce que vous entendiez un *déclic* qui vous indiquera qu'elle est en place.
• Si vous la retirez, appuyez doucement sur la carte microSD. Elle sortira et pourra alors être retirée.

12 Foire aux questions

1. Comment se fait-il que je reçoive autant de notifications?

- Le nombre de notifications que vous recevez peut être ajusté dans l'application Lorex Home pour chaque paramètre ou mode. Par exemple, vous pouvez dessiner des Motion Zones pour certaines zones que vous souhaitez que votre sonnette ignore tout en surveillant efficacement la zone souhaitée et en réduisant les fausses notifications d'alerte. Le réglage de la Motion Sensitivity vous aidera également. - Vous pouvez même gérer les notifications dans Device Settings > Notifications et définir un calendrier pour recevoir des alertes à des moments précis de la journée.

2. Comment faire pour que la lumière de la sonnette vidéo reste allumée la nuit?

Dans Device Settings > Motion Detection Settings > Light Settings, activez l'option Night Light Mode. Ensuite, sélectionnez Edit Schedule pour définir une heure de début et une heure de fin pour chaque jour de la semaine. Veillez à enregistrer vos paramètres.

3. Comment puis-je enregistrer une réponse rapide personnalisée pour la sonnette vidéo?

Dans Device Settings > Doorbell Quick Responses, appuyez sur le + en haut à droite et enregistrez votre réponse rapide personnalisée. Appuyez sur Next pour nommer et enregistrer le message enregistré.

4. Quelle est la portée sans fil de la sonnette vidéo?

La sonnette vidéo ne peut se connecter qu'à un réseau Wi-Fi 2,4 GHz ou 5 GHz. De nombreux routeurs diffusent réseaux Wi-Fi dans les bandes 2,4 GHz et 5 GHz. Pendant la configuration, connectez votre sonnette au même réseau Wi-Fi que votre téléphone.

5. À quoi sert le câble USB?

Le câble USB est utilisé pour se connecter à l'application avant l'installation. Assurez-vous que le câble USB est connecté à un adaptateur secteur USB 5V 2A (non inclus).

Mesures de sécurité :

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
  • Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Risque de décharge électrique. Coupez l'alimentation à partir du boîtier à fusibles avant l'installation.
• Utilisez le produit à la température donnée, aux niveaux d'humidité et de tension mentionnés dans les spécifications de la caméra.
• Ne démontez pas la sonnette.
• Lors de l'installation, évitez que la caméra ne pointe vers le soleil ou une source intense de lumière.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Clauses de non-responsabilité :

• La sonnette vidéo Lorex nécessite une alimentation électrique constante avec un voltage entre 16 V et 24 V. Si votre résidence ne dispose pas de ce voltage, vous aurez besoin d'un transformateur de sonnette de 16-24 VCA ou devrez consulter un électricien agréé.
• Ne pas immerger dans l'eau. Installation recommandée dans un emplacement abrité.
• Cet appareil comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la caméra peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne.
• L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Pour de plus amples renseignements et pour obtenir de l'aide, veuillez consulter le site :

help.lorex.com

Pour obtenir plus de renseignements sur la politique de garantiede Lorex, visitez le site lorex.com/warranty.

B451AJ_QSG_TRILINGUAL_R1

LOREX®

Sp
