Type de produit	Unite Centrale (Boitier PC)
Marque	Sharkoon
Modele	REBEL C70M
Facteur de forme	ATX (Moyen Tour)
Dimensions (L x P x H)	47,9 x 23,0 x 49,5 cm
Poids (estime)	8,5 kg
Materiau principal	Acier, plastique
Couleur	Noir
Panneau lateral	Metal (non verre)
Compatibilite cartes meres	Mini-ITX, Micro-ATX, ATX
Slots d'extension	7
Baies de stockage	3 x 3,5" et 3 x 2,5"
Ventilateurs pre-installes	4 ventilateurs PWM LED RVB adressable 120 mm (3 avant, 1 arriere)
Connecteurs I/O avant	1x USB 3.2 Gen 2 Type-C, 2x USB 3.0, 1x Jack audio TRRS
Controle RVB	Manuel (22 modes) ou via carte mere (Aura Sync, Mystic Light, etc.)
Support carte graphique ajustable	Oui
Gestion des cables	Oui
Longueur max carte graphique	40,0 cm
Hauteur max refroidisseur CPU	16,5 cm
Longueur max bloc d'alimentation	27,0 cm
Compatibilite radiateur superieur	Jusqu'a 240 mm (avec ventilateurs hauteur max 6,0 cm)
Peut contenir une carte graphique verticale	Oui (kit optionnel)

FOIRE AUX QUESTIONS - REBEL C70M Sharkoon

Quelles sont les dimensions du boitier Sharkoon REBEL C70M ?

Les dimensions sont de 47,9 cm de longueur, 23,0 cm de largeur et 49,5 cm de hauteur.

Quel type de carte mere est compatible avec ce boitier ?

Le boitier accepte les formats Mini-ITX, Micro-ATX et ATX.

Combien de ventilateurs sont pre-installes et de quel type ?

Quatre ventilateurs PWM LED RVB adressable de 120 mm sont pre-installes : trois a l'avant et un a l'arriere.

Comment controler l'eclairage RVB du boitier ?

Vous pouvez controler le RVB manuellement via le bouton reset (22 modes), ou le synchroniser avec la carte mere si elle supporte Aura Sync, Mystic Light, RGB Fusion ou Polychrome Sync.

Puis-je installer un watercooling dans ce boitier ?

Oui, vous pouvez installer un radiateur jusqu'a 240 mm en haut ou sur le panneau lateral, et eventuellement un radiateur de 120 mm a l'arriere.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 40,0 cm.

Combien de disques durs puis-je installer ?

Le boitier permet d'installer jusqu'a 3 disques durs 3,5 pouces et 3 SSD 2,5 pouces.

Le panneau lateral est-il en verre ?

Non, le panneau lateral est en metal, pas en verre.

Y a-t-il des filtres a poussiere inclus ?

La notice ne mentionne pas de filtres a poussiere, mais le boitier est concu avec des entrees d'air maillees typiques. Il est conseille de nettoyer regulierement l'interieur.

Comment installer le bloc d'alimentation ?

Le bloc d'alimentation se installe par l'arriere, en le glissant dans le compartiment dedie. La longueur maximale est de 27,0 cm. Suivez les instructions du manuel pour le fixer avec les vis fournies.

MODE D'EMPLOI REBEL C70M Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Support carte graphique:	√
Système de gestion des câbles:	√
Panneau latéral: Métal
Versions en couleur: Noir
Dimensions (L x P x H): 47,9 x 23,0 x 49,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 8
Contrôle manuel: 22 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

3,5" 3

2,5" 3

I/O:

Type-C (USB 3.2 Gen 2): 1
USB 3.0 (supérieur): 2
Audio (supérieur):	√ (Prise jack TRRS)

Configuration des ventilateurs:

■ Panneau frontal:	3x ventilateur PWM LED RVB adressable de 120 mm (pré-installé) ou 3x ventilateur de 140 mm (en option)
■ Panneau arrière:	1x ventilateur PWM LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	3x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)
■ Panneau latéral:	4x ventilateur* de 120 mm ou radiateur (en option)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX
Longueur max. des cartes graphiques:	40,0 cm
Hauteur max. du refroidisseur CPU:	16,5 cm
Longueur max. du bloc d'alimentation:	27,0 cm
Hauteur max. du radiateur avec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

Rebel C70M RGB, Kit d'accessoires

*1x ventilateur de 120 mm a le même espace d'installation pour 1x disque dur

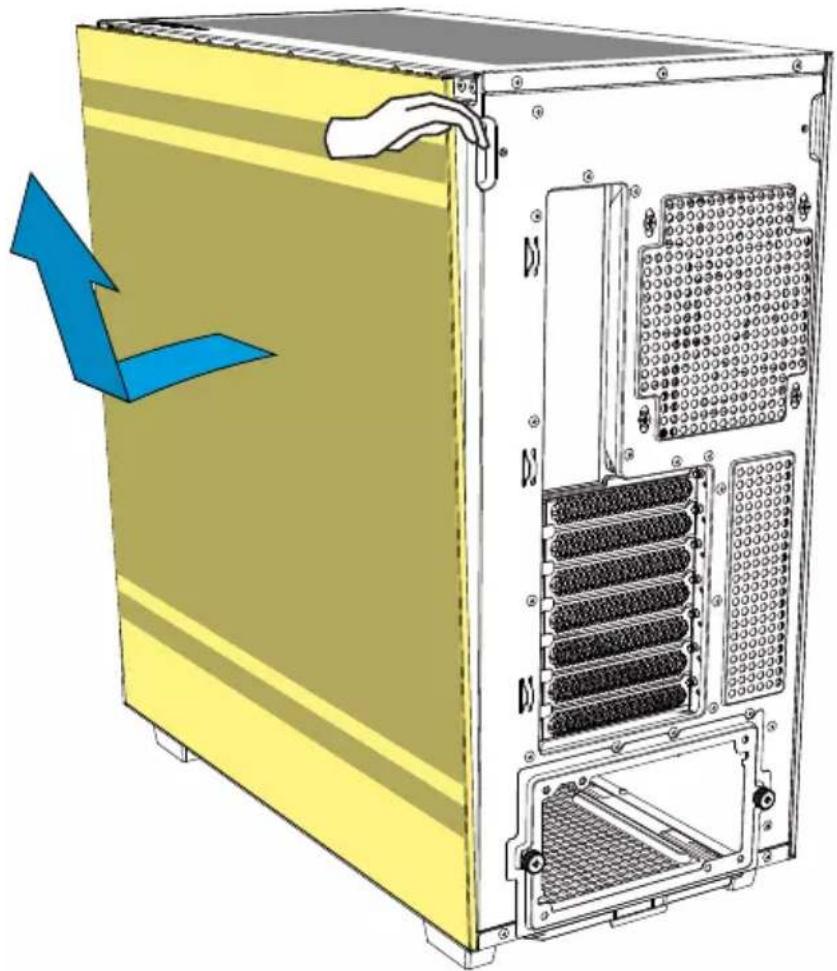

Assemblage du panneau latéral

Installer les disques durs/SSD de 2,5"

Installer les disques durs de 3,5"

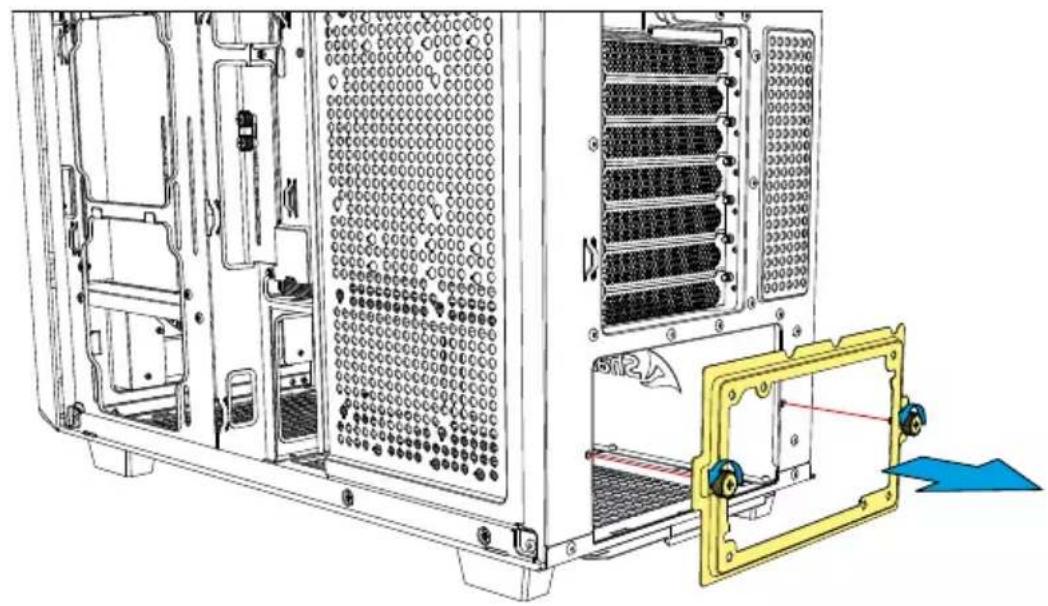

Installer le bloc d'alimentation

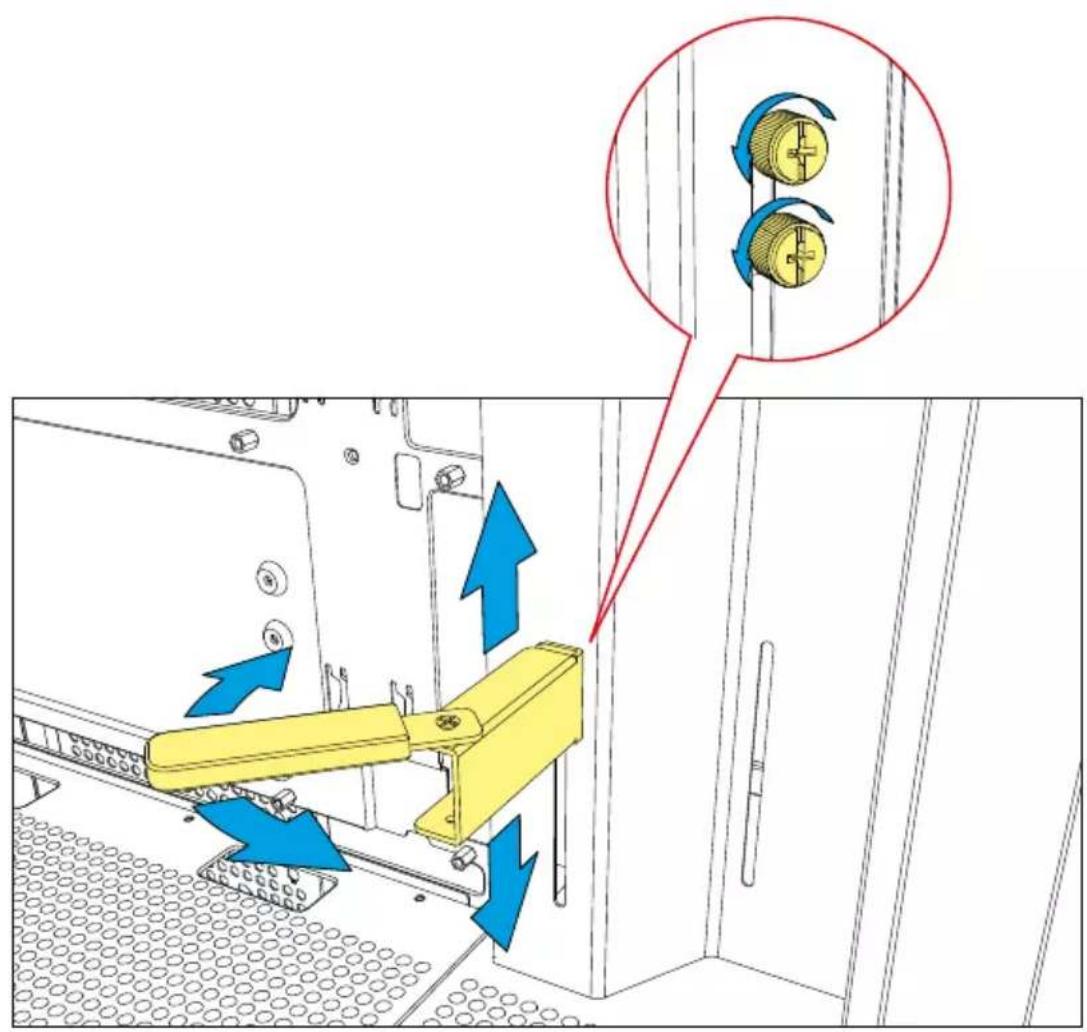

Support de carte graphique ajustable

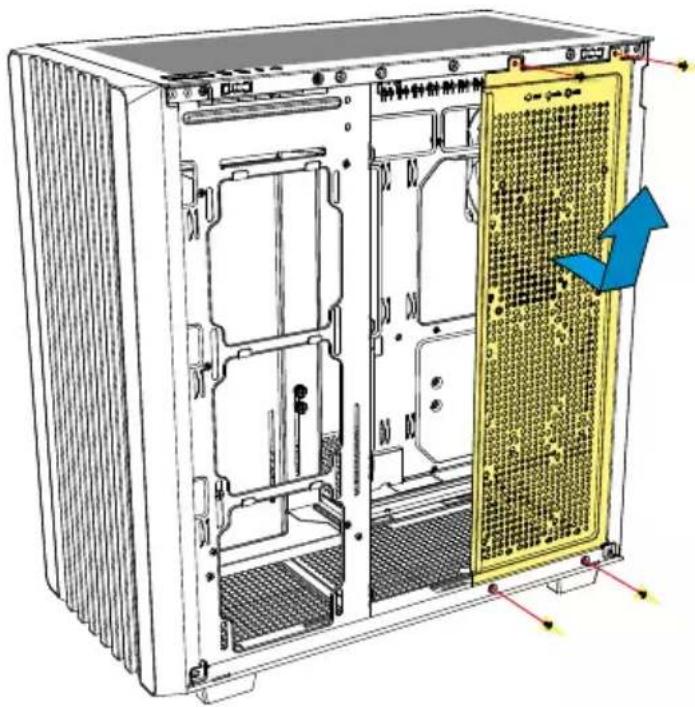

Installer les ventilateurs

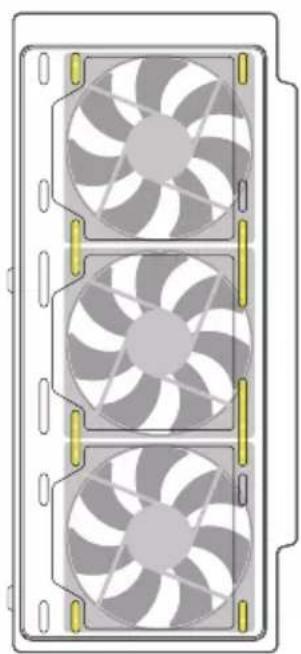

Ventilateurs de 120 mm

Ventilateurs de 140 mm

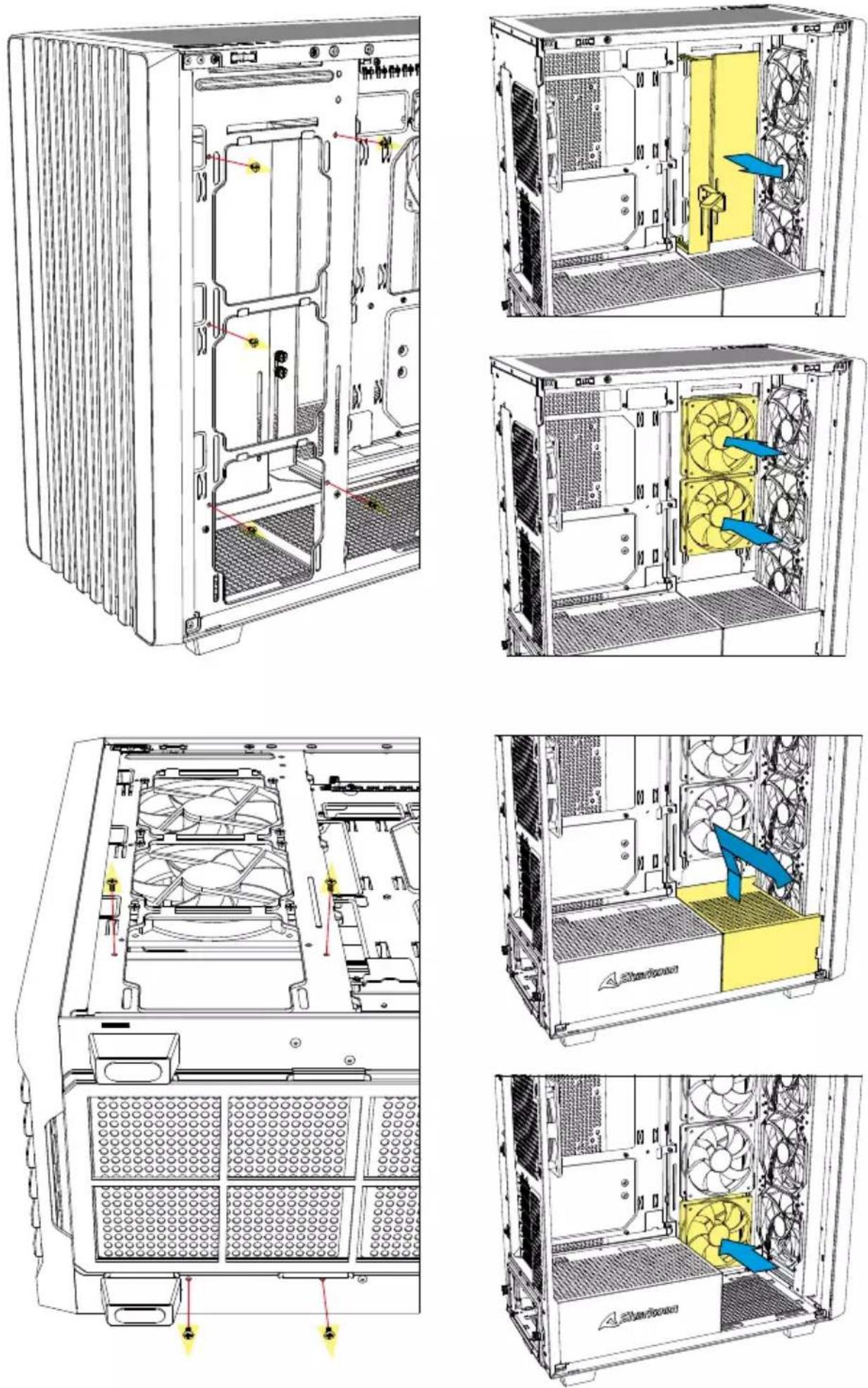

Installer les ventilateurs

Installer les ventilateurs

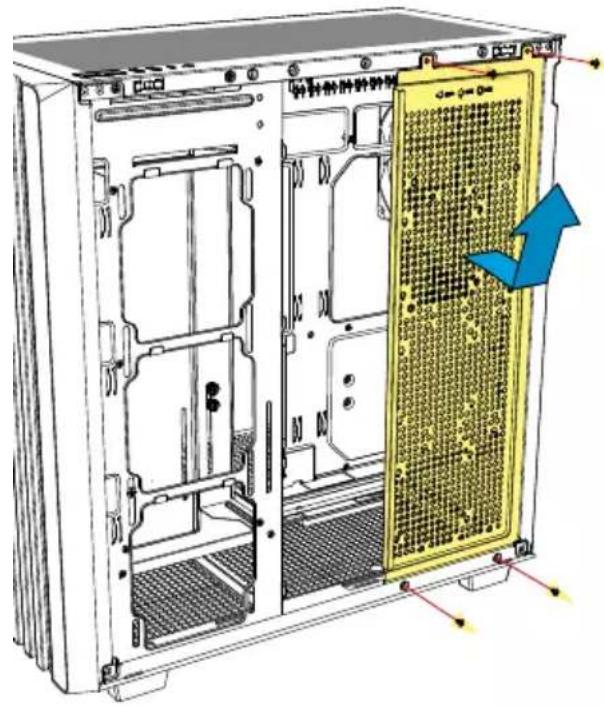

Installer le radiateur sous le panneau supérieur

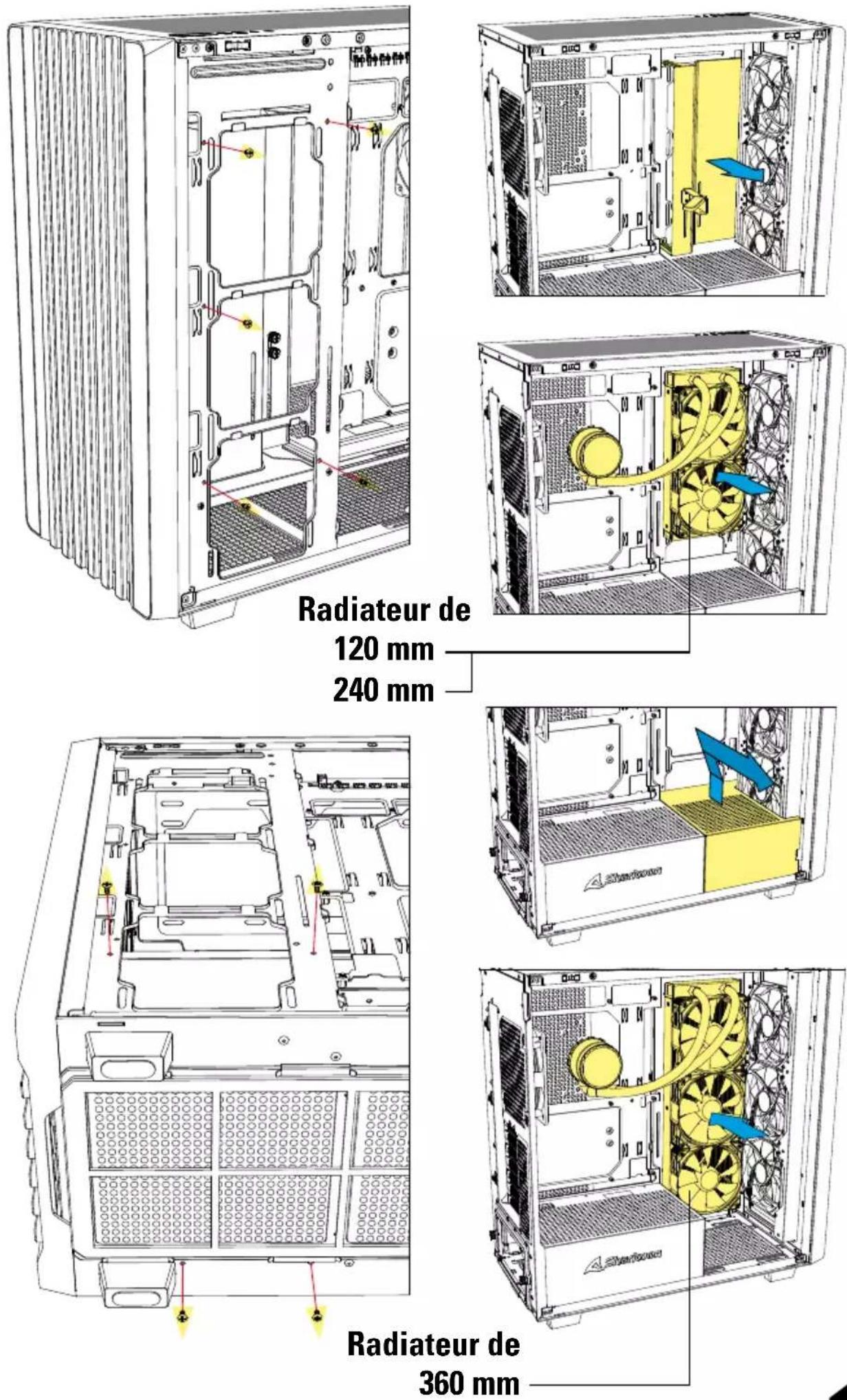

Installer le radiateur sur le panneau latéral

120 mm

240 mm

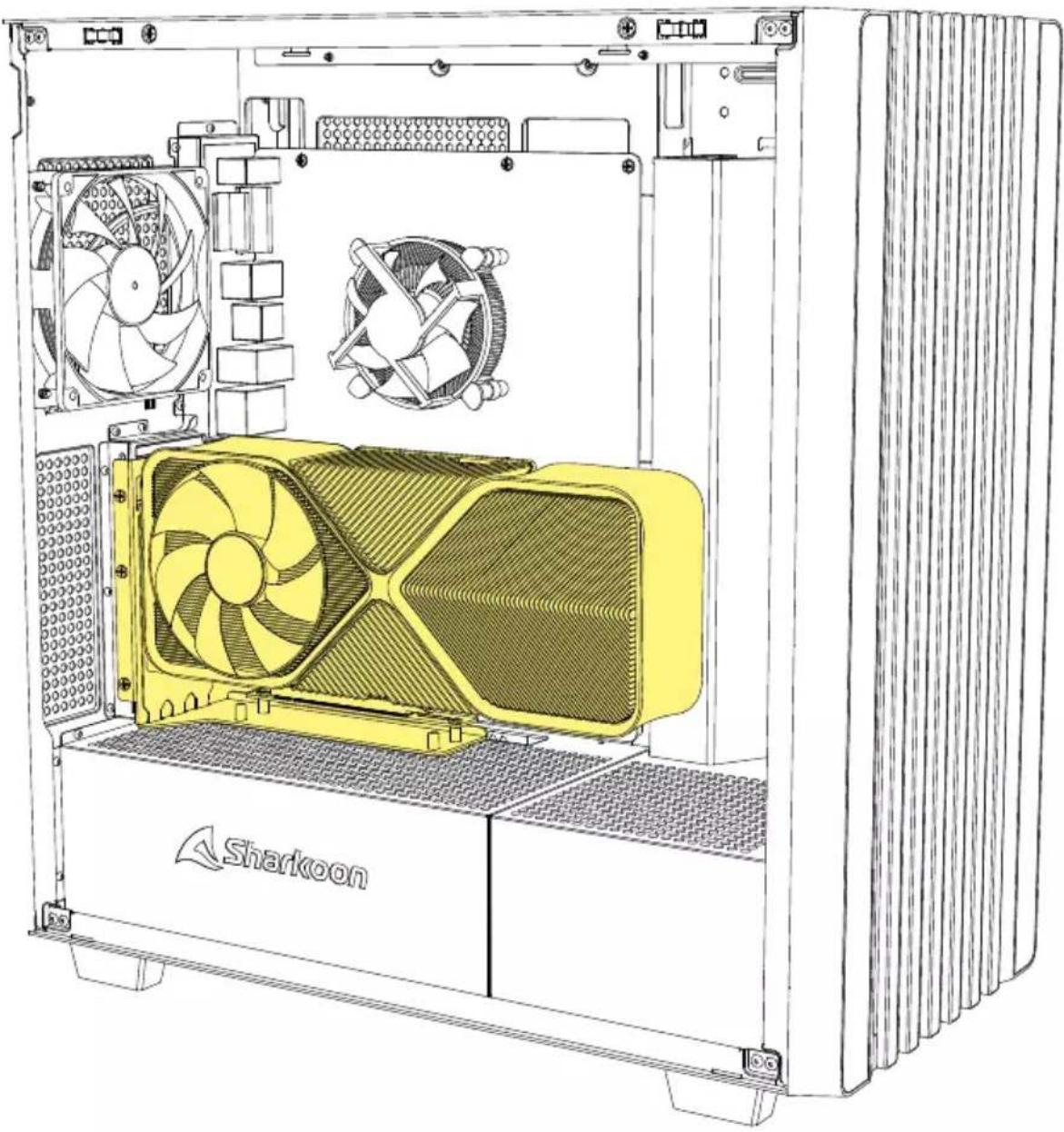

Kit de carte graphique verticale en option

Si nécessaire, veuillez vérifier chez votre revendeur local pour acheter ce kit.

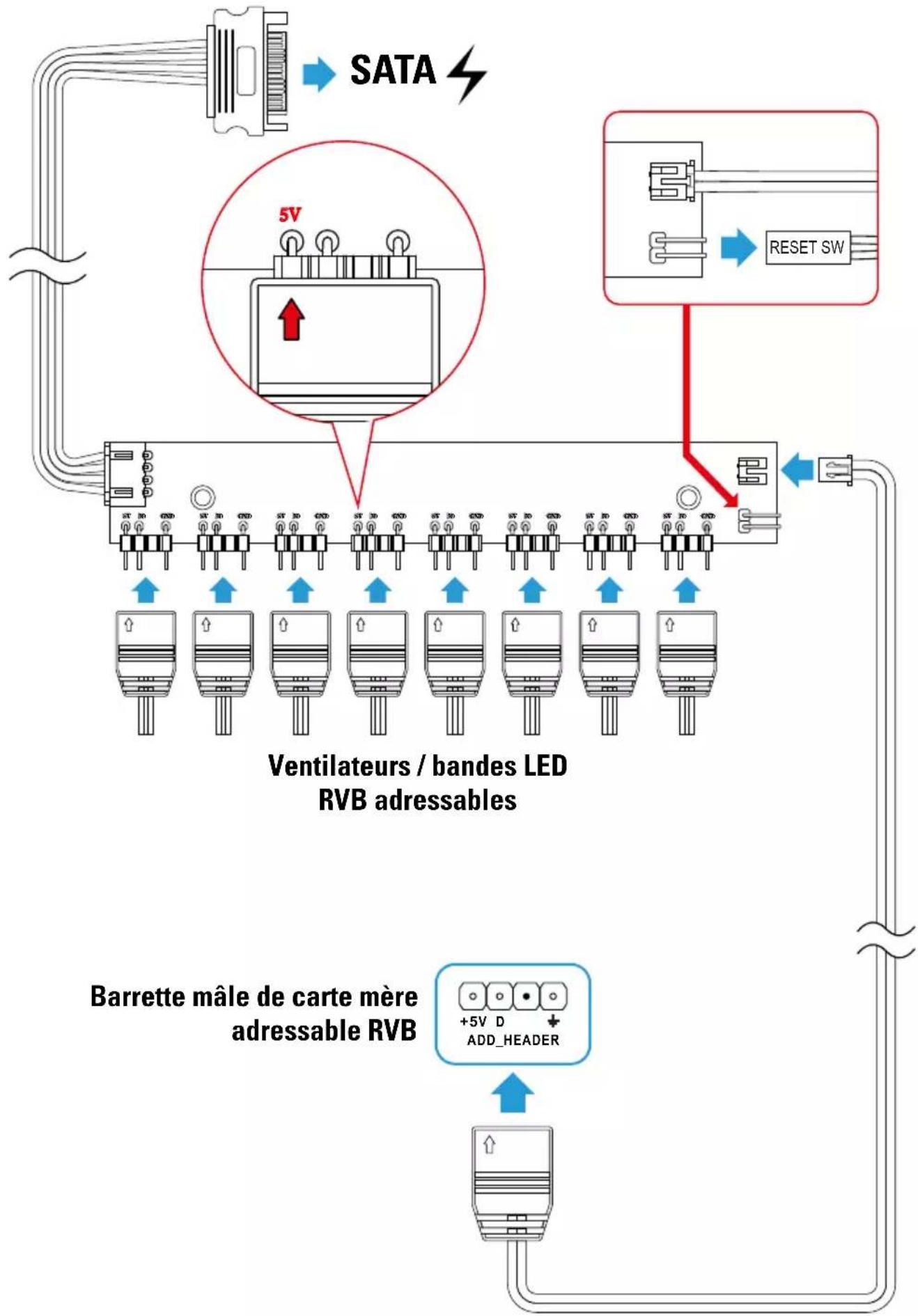

Commande RVB adressable via la carte mère


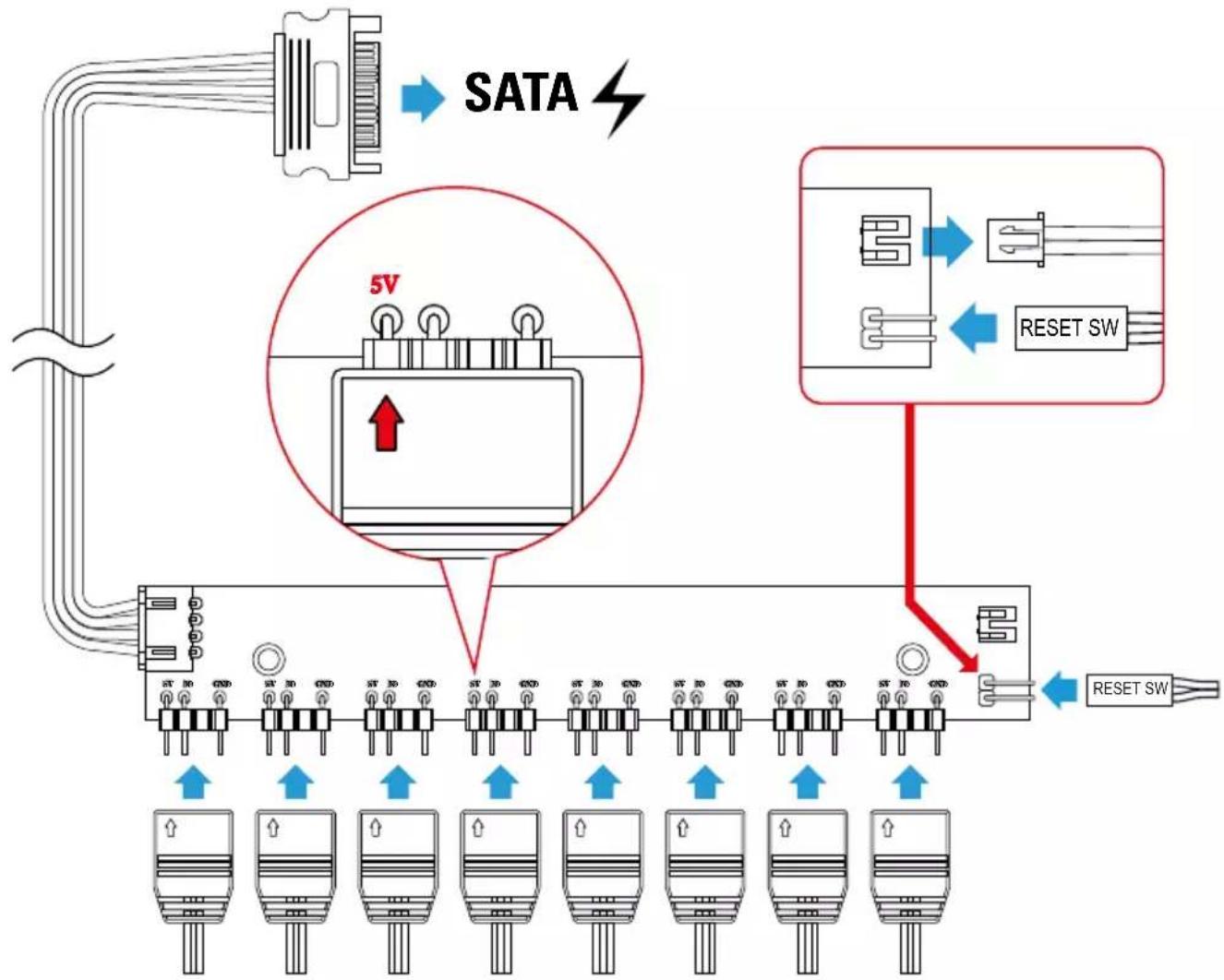

Commande RVB adressable manuelle


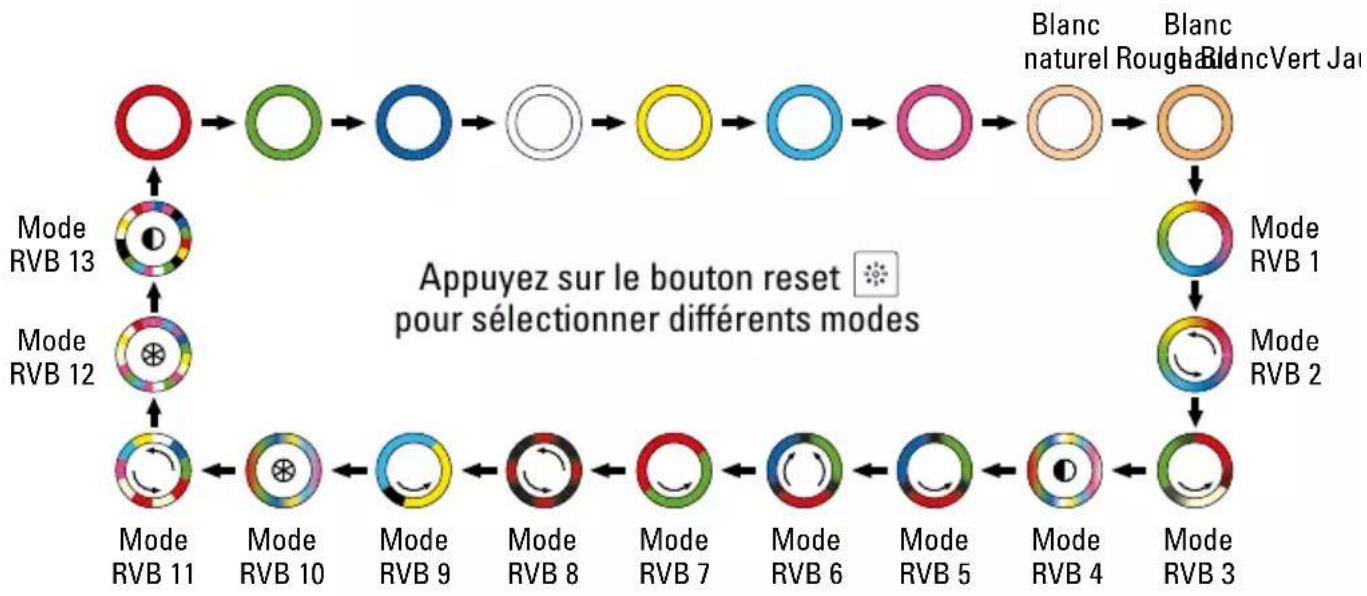

Ventilateurs / bandes LED RVB adressables

    J["Mode RVB 12"] --> K["Mode RVB 11"]
    K --> L["Mode RVB 10"]
    L --> M["Mode RVB 9"]
    M --> N["Mode RVB 8"]
    N --> O["Mode RVB 7"]
    O --> P["Mode RVB 6"]
    P --> Q["Mode RVB 5"]
    Q --> R["Mode RVB 4"]

    S["Blanc naturel Rough Vert Jan"] --> T["Blanc"]
    T --> U["Mode RVB 1"]
    U --> V["Mode RVB 2"]
    V --> W["Mode RVB 3"]

    X["Appuyez sur le bouton reset pour sélectionner différents modes"]

Appuyez sur le bouton reset 📋 pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset 📋 pour allumer les LED.
