Caractéristiques techniques	Perceuse à percussion Workzone WZTB 500, puissance de 500 W, vitesse variable, mandrin de 13 mm.
Utilisation	Idéale pour percer le bois, le métal et le béton, avec fonction percussion pour les matériaux durs.
Maintenance et réparation	Nettoyer régulièrement le mandrin, vérifier le câble d'alimentation et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que l'outil est débranché lors des changements d'accessoires.
Informations générales	Poids léger pour une manipulation aisée, garantie de 2 ans, accessoires inclus : forets pour différents matériaux.

FOIRE AUX QUESTIONS - WZTB 500 Workzone

Comment puis-je changer le foret de la perceuse Workzone WZTB 500 ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la perceuse est correctement branchée et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que l'interrupteur est en position 'ON'.

Quel type de foret devrais-je utiliser pour percer du bois ?

Pour percer du bois, utilisez des forets à bois, qui sont généralement en acier avec une pointe conique pour faciliter la pénétration.

La perceuse surchauffe-t-elle pendant l'utilisation, que dois-je faire ?

Si la perceuse surchauffe, arrêtez l'utilisation immédiatement et laissez-la refroidir. Assurez-vous que vous n'appliquez pas une pression excessive lors du perçage.

Comment nettoyer ma perceuse Workzone WZTB 500 ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon sec pour essuyer la surface et un pinceau doux pour enlever la poussière des grilles de ventilation.

Puis-je utiliser ma perceuse pour percer du métal ?

Oui, vous pouvez utiliser la perceuse Workzone WZTB 500 pour percer du métal, mais assurez-vous d'utiliser des forets adaptés au métal et d'appliquer un lubrifiant pour éviter la surchauffe.

Comment ajuster la vitesse de la perceuse ?

La Workzone WZTB 500 dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse pour l'ajuster selon vos besoins.

Que faire si le mandrin de la perceuse est bloqué ?

Si le mandrin est bloqué, essayez de le dévisser manuellement tout en appliquant une légère pression. Si cela ne fonctionne pas, utilisez un outil pour le dégripper avec précaution.

Est-ce que la perceuse a une garantie ?

Oui, la perceuse Workzone WZTB 500 est généralement livrée avec une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Quels accessoires sont recommandés pour la Workzone WZTB 500 ?

Il est recommandé d'utiliser des forets de haute qualité adaptés aux matériaux que vous allez percer, ainsi que des lunettes de protection et des gants pour assurer votre sécurité.

MODE D'EMPLOI WZTB 500 Workzone

Contenu/pièces Contenu de livraison⁄pièces de l'appareil

Capot Vis de blocage capot Plaque d'identification Moteur Vis de serrage pour moteur Support de poignée 3 poignées Colonne de perçage Échelle de réglage d'inclinaison de la table de perçage. Manette rotative pour le réglage en hauteur de la table de perçage Plaque de base Vis de réglage d'inclinaison de la table de perçage Table de perçage Mandrin Capot de protection transparent réglable en hauteur Pare-copeaux repliable Vis de serrage pour réglage de profondeur de perçage Flèche de marque de réglage de profondeur de perçage Interrupteur marche/arrêt I/O (dos)

2 écrous et vis de fixation et 4 rondelles pour étau 3 vis à six pans creux et 3 rondelles pour la fixation des colonnes 3 clés Allen pour le montage de la perceuse d'établi Clé pour mandrin 2 vis sans tête pour la fixation de la tête de machine sur la colonne de perçage39

Codes QR Aller rapidement et facilement au but avec les codes QR Si vous avez besoin d‘informations sur les produits, de pièces de rechange ou d‘accessoires, de données sur les garanties fabricant ou sur les unités de service ou si vous souhaitez regarder confortablement des instructions en vidéo – avec nos codes QR, vous parvenez au but en toute facilité.Les codes QR, qu‘est-ce?Les codes QR (QR = Quick Response) sont des codes graphiques qui peuvent être lus à l‘aide d‘un appareil photo du smartphone et qui contiennent par exemple un lien vers un site Internet ou des données de contact.Votre avantage: plus de frappe contraignante d‘adresses Internet ou de données de contact!Comment faire?Pour scanner les codes QR, vous avez simplement besoin d‘un smartphone, d‘un lec-teur de codes QR installé ainsi que d‘une connexion Internet*. Vous trouverez généralement un lecteur de codes QR gratuitement dans l‘App Store de votre smartphone.Testez dès maintenantScannez simplement le code QR suivant avec votre smartphone pour en savoir plus sur votre nouveau produit Aldi.*Votre portail de services AldiToutes les informations mentionnées plus haut sont également disponibles sur Inter-net via le portail de services Aldi sous www.aldi-service.ch* L‘exécution du lecteur de codes QR peut entraîner des frais pour la connexion Internet en fonction de votre tarif. Info produit + VIDÉO www.aldi-service.ch40 Généralités

Généralités Lire le mode d'emploi et le conserver Ce mode d'emploi fait partie de cette perceuse d'établi. Il contient des informations importantes pour la mise en service et l'utilisation.Lisez le mode d'emploi attentivement, en particulier les consignes de sécurité, avant d'utiliser cette perceuse d'établi. Le non-respect de ce mode d'emploi peut provoquer de graves blessures ou endommager la perceuse d'établi. Le mode d'emploi est basé sur les normes et règlementations en vi-gueur dans l'Union Européenne. À l'étranger, veuillez respecter les di-rectives et lois spécifiques au pays! Conservez le mode d'emploi pour des utilisations futures. Si vous transmettez cette perceuse d'établi à des tiers, joignez obligatoirement ce mode d'emploi. Légende des symboles Les symboles et mots signalétiques suivants sont utilisés dans ce mode d'emploi, sur la perceuse d'établi ou sur l'emballage.DANGER! Ce terme signalétique désigne un risque à un degré élevé qui, si on ne l'évite pas, peut avoir comme conséquence la mort ou une grave blessure.AVERTISSEMENT! Ce terme signalétique désigne un risque à un degré moyen qui, si on ne l'évite pas, peut avoir comme conséquence la mort ou une grave blessure.PRÉCAUTION! Ce terme signalétique désigne un risque à degré réduit qui, si on ne l'évite pas, peut avoir comme conséquence une blessure moindre ou moyenne.SIGNALISATION! Ce terme signalétique avertit de dommages matériels éventuels ou vous donne des informations complémentaires utiles pour le montage ou l'exploitation.Déclaration de conformité (voir chapitre «Déclaration de conformité»): Les produits marqués par ce symbole remplissent les exigences de la directive CE.41 CH42 GUIDE

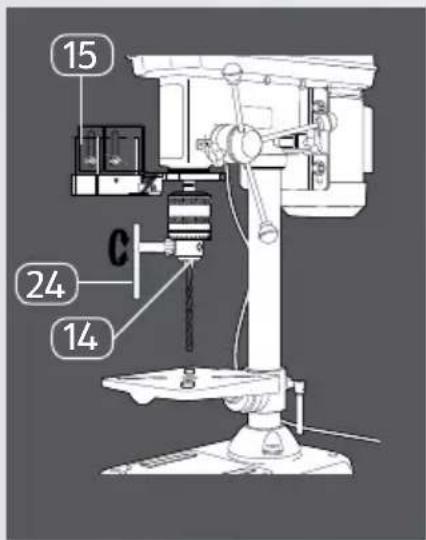

Guide de démarrage rapide Aperçu des fonctions standards importantes Utiliser la mèche

• Repliez le capot de protection transparent

vers le haut. • Desserrez les mâchoires de maintien du man- drin

avec la clé pour mandrin livrée avec

Utilisez exclusivement des mèches et des outils avec un diamètre de 3 à 16 mm à queue d'outil cylindrique ou conique. • Insérez la mèche/l'outil verticalement dans l'ou-verture du mandrin et serrez les mâchoires de maintien du mandrin

à l'aide de la clé pour mandrin

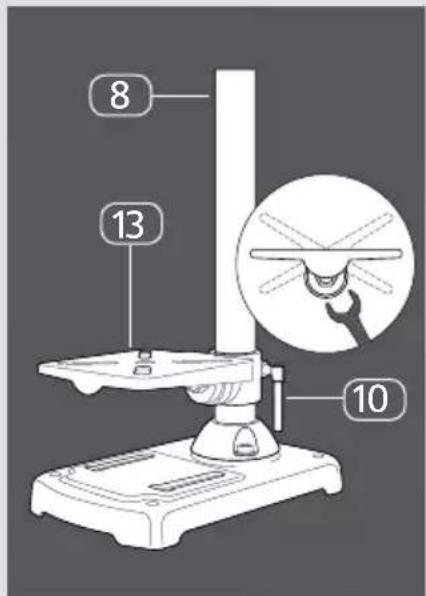

Ensuite, retirez impérativement la clé pour

mandrin. La mèche/l'outil doivent être serrés au centre. Voir aussi le chapitre «Travaux de préparation».

Guide de démarrage rapide

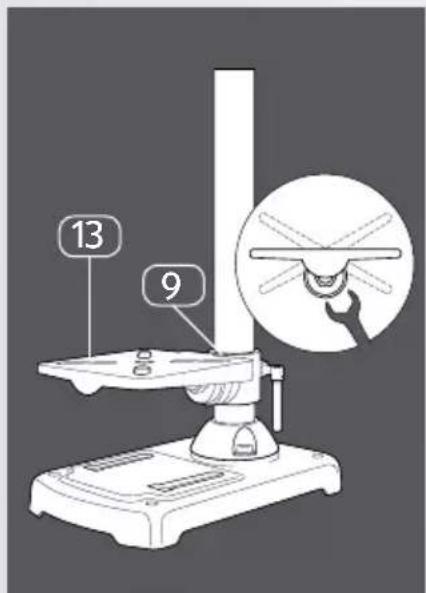

Régler la table de perçage en hauteur

• Tenez la table de perçage

d'une main. • Desserrez un peu avec l'autre main la manette rotative

, avec laquelle la table de perçage est fixée à la colonne de perçage

• Positionnez la table de perçage

à la hauteur nécessaire. • Resserrez la manette rotative

Régler l'inclinaison de la table de perçage

• La table de perçage doit être inclinée à droite et à gauche de 45 degrés à chaque fois. Vous de-vez vous munir d'une clé à fourche ou d'une clé polygonale 19mm pour régler l'inclinaison. • Desserrez à l'aide de la clé la vis au-dessous de la table de perçage

• Tournez la table de perçage

vers la droite ou la gauche. Vous pouvez consulter chaque angle configuré sur l'échelle

• Pour un réglage précis, vous pouvez trouver sur la table de perçage

un marquage qui vous permet de la régler au point de réglage souhaité. • Resserrez la vis au dos de la table de perçage

Sécurité Utilisation conforme à l'usage prévu La perceuse d'établi est exclusivement destinée à l'usage privé et n'est pas adaptée à une utilisation professionnelle.• La perceuse d'établi a été conçue pour percer des substances telles que la pierre, le bois et le métal. Des substances nocives pour la santé telles que l'amiante ne doivent donc pas être percés. • Le mandrin a été conçu pour un usage de mèches et d'outils caractérisés par un diamètre de queue de 3 à 16 millimètres et une queue d'outil cylindrique. Tous les outils à queue cylindrique peuvent être utilisés. • La perceuse d'établi ne peut pas être utilisée plus de 15 minutes sans pause. En-suite, la perceuse d'établi doit à nouveau refroidir avant de la remettre en marche.• La perceuse d'établi ne doit être utilisée que par des adultes.N'utilisez la perceuse d'établi que comme décrit dans ce mode d'emploi. Toute autre utilisation est appliquée comme non conforme à l'usage prévu et peut provoquer des dommages matériels et même personnels.Le fabricant ou commerçant décline toute responsabilité pour des dommages surve-nus par une utilisation non conforme ou contraire à l'usage prévu. Risque résiduel Même si vous utilisez la perceuse d'établi dans les règles, le risque résiduel n'est ja- mais exclu. Un lien peut être établi entre les dangers suivants et la construction et la version de cette perceuse d'établi:• Des lésions pulmonaires si aucun masque anti-poussière n'est porté.• Des troubles auditifs si aucune protection auditive appropriée n'est portée.• Des problèmes de santé si la perceuse d'établi n'est ni utilisée, ni entretenue de façon conforme.• Des problèmes de santé imputables aux vibrations mains-bras si la perceuse d'établi reste inutilisée pendant une longue période ou n'est pas commandée et entretenue correctement.• Un risque de blessures est réel si de longs cheveux, des vêtements amples ou des bijoux sont attrapés par des pièces mécaniques en cours de rotation.• Atténuez le risque résiduel en utilisant la perceuse d'établi de façon soigneuse et conforme et en suivant toutes les instructions.45 Sécurité

ATTENTION! Les consignes de sécurité suivantes doivent être res- pectées lors de la manipulation d'outils électriques pour se protéger contre les chocs électriques, les risques de blessure et d'incendie. AVERTISSEMENT! Dangers pour les enfants et personnes avec des capacités physiques, sensorielles ou mentales ré- duites (par exemple des personnes partiellement handicapées, des personnes âgées avec réduc- tion de leurs capacités physiques et mentales), ou manque d'expérience et connaissance (par exemple des enfants plus âgés). − La perceuse d'établi ne doit être utilisée que par des adultes. − Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec la perceuse d'établi. − Tenez les enfants à l'écart du matériel d'emballage et des pe- tites pièces. Il y a risque d'étouffement en cas d'ingestion. Consignes de sécurité de base AVERTISSEMENT! Risque de choc électrique! Une installation électrique défectueuse ou une tension du secteur trop élevée peut provoquer un choc élec- trique. − Ne branchez la perceuse d'établi que quand la tension du sec- teur de la prise secteur correspond à l'indication sur la plaque d'identification. − Ne branchez la perceuse d'établi que sur une prise secteur bien accessible afin de pouvoir la couper rapidement du ré- seau électrique en cas de panne. − N'utilisez pas la perceuse d'établi si elle présente des dom- mages visibles ou si le câble électrique ou la fiche de secteur sont défectueux. − Lorsque le câble électrique de la perceuse d'établi est endom- magé, celui-ci doit être remplacé par le fabricant, son Service Après-Vente ou une personne de qualification similaire.46 Sécurité

− Ouvrez le boîtier uniquement de la façon décrite dans ce mode d'emploi. Laissez la réparation à des professionnels. Adres- sez-vous pour ceci à un atelier spécialisé. En cas de réparations à sa propre initiative, de branchement non conforme ou d'uti- lisation incorrecte, tout droit de responsabilité et de garantie est exclu. − Seules des pièces détachées correspondant à l'appareil d'ori- gine pourront être utilisées lors de réparations. Dans cette perceuse d'établi se trouvent des pièces électriques et méca- niques indispensables pour la protection contre des sources de risque. − Tenez la perceuse d'établi à l'abri de l'humidité et utilisez-la exclusivement dans des espaces intérieurs secs. − C'est pourquoi il ne faut pas plonger cette perceuse d'établi, son câble électrique ou la fiche de secteur dans de l'eau ou un autre liquide. − Ne touchez jamais la perceuse d'établi ou la fiche de secteur avec des mains humides. − Ne retirez jamais la fiche de secteur avec le câble électrique, mais prenez toujours fiche de secteur. − Éloignez cette perceuse d'établi, la fiche de secteur et le câble électrique de feux ouverts et de surfaces chaudes. − Placez le câble électrique de façon à ce qu'il ne devienne pas un piège de trébuchage. − Ne pliez pas le câble électrique et ne le posez pas sur des bords coupants. − Lorsque vous n'utilisez pas la perceuse d'établi, vous la net- toyez, effectuez des réglages ou quand il y a une panne, arrê- tez toujours la perceuse d'établi et retirez la fiche de secteur de la prise secteur. AVERTISSEMENT! Risque de blessure! Un maniement inapproprié peut provoquer des blessures. − Mettez-vous en position de travail devant la perceuse d'établi ce que vous puissiez bien l'utiliser et avoir un bon champ de vision global.47 Sécurité

− Utilisez exclusivement des mèches tranchantes et intactes qui sont adaptées à chaque matériau. − Repliez toujours le pare-copeaux vers le bas avant le perçage. Rectifiez, le cas échéant, sa hauteur pour qu'il assure une pro- tection optimale. − Ne touchez jamais le mandrin en cours de rotation ou la mèche ou l'outil monté. Après l'extinction, le mandrin de ser- rage ne se met pas immédiatement à l'arrêt, mais il continue à tourner pendant quelque temps. − Utilisez uniquement l'accessoire qui fait partie du contenu de la livraison ou qui est recommandé par le fabricant. AVERTISSEMENT! Risque de brûlure! Tout de suite après le perçage, la mèche, voire l'outil monté, peut être très chaude. − Portez des gants de travail ou attendez que la mèche ou l'outil monté se soient refroidis avant de les échanger. AVERTISSEMENT! Des dommages nocifs pour la santé! Certaines substances sont nocives pour la santé. Le per- çage de substances et de matériaux nocifs pour la santé tels que l'amiante n'est pas autorisé avec cette perceuse d'établi. SIGNALISATION! Risque de dommages matériels! Un maniement inapproprié de cette perceuse d'établi peut l'endommager. − N'exercez pas de forte pression pendant le perçage. Percez tou- jours à la vitesse adaptée à la mèche et au matériau à percer. − Utilisez exclusivement les accessoires qui font partie du conte- nu de la livraison. N'utilisez pas d'autre accessoire. − Ne nettoyez pas la perceuse d'établi avec des agents de net- toyage abrasifs.48 Sécurité

1. Gardez votre zone de travail en ordre

• Le désordre dans la zone de travail peut provoquer des accidents.

2. Ne perdez pas de vue les conditions environnementales

• N'exposez pas les outils électriques à la pluie.

• N'utilisez pas les outils électriques dans des milieux humides ou mouillés.

• Veillez à ce que la zone de travail soit bien éclairée.

• N'utilisez pas les outils électriques dans des endroits exposés à des risques d'in- cendie ou d'explosion.

3. Protégez-vous contre les chocs électriques

• Évitez tout contact corporel avec les pièces mises à la masse (par ex. les tuyaux, les radiateurs, les cuisinières, les appareils réfrigérateurs).

4. Tenez les autres personnes à l'écart

• Ne laissez pas d'autres personnes, en particulier les enfants, toucher l'outil élec- trique ou le câble. Tenez-les à l'écart de votre zone de travail.

5. Conservez les outils électriques inutilisés en lieu sûr

• Les outils électriques inutilisés doivent être rangés dans un endroit sec, fermé et en hauteur, hors de la portée des enfants.

6. Ne surchargez pas votre outil électrique

• Ils sont plus fonctionnels et sûrs dans la plage de puissance indiquée.

7. Utilisez le bon outil électrique

• N'utilisez pas de machines peu performantes pour les tâches difficiles.

• N'utilisez pas l'outil électrique à des fins autres que celles auxquelles il est destiné. N'utilisez pas par ex. de scie circulaire portative pour couper les branches ou les bûches.

8. Portez des vêtements appropriés.

• Ne portez pas de vêtements amples ou de bijoux sous peine d'être attrapés par les pièces mobiles.

• Des chaussures solides sont de mise pour les travaux.

• Portez un filet à cheveux si vous avez les cheveux longs.

9. Utilisez des équipements de protection

• Portez des lunettes de protection.

• Utilisez un masque respiratoire pendant les travaux générant de la poussière.

10. Branchez les appareils d'aspiration

• Si des appareils d'aspiration et de récupération sont disponibles, veillez à ce qu'ils soient raccordés et correctement utilisés.49 Sécurité

11. N'utilisez pas le câble à des fins autres que celles pour lesquels il a été conçu

• N'utilisez pas le câble pour tirer la fiche de secteur de la prise secteur. Protégez le câble de la chaleur, de l'huile et des bords tranchants.

• Utilisez des outils de serrage ou un étau pour tenir la pièce. Mieux vaut éviter tout contact avec les mains.

13. Évitez toute posture anormale

• Assurez une position sûre et tenez l'équilibre à tout moment.

14. Entretenez vos outils avec soin

• Maintenez les outils de coupe tranchants et propres pour mieux travailler en sécurité.

• Suivez les instructions de graissage et de remplacement d'outil.

• Contrôlez régulièrement le câble d'alimentation de l'outil électrique et procu- rez-vous en un nouveau auprès d'un professionnel agréé s'il est endommagé.

• Gardez les poignées sèches, propres et libres d'huile et de graisse.

15. Retirez la fiche de secteur de la prise secteur

• En cas de non-utilisation de l'outil électrique, avant l'entretien et l'échange d'ou- tils comme par ex. la lame de scie, la mèche, la fraise.

16. Ne laissez aucune clé à outils s'introduire

• Veillez à ce que la clé et les outils de réglage soient enlevés avant d'allumer.

17. Évitez tout démarrage inopiné

• Assurez-vous que l'interrupteur est hors tension en insérant la fiche de secteur dans la prise secteur.

18. Utilisez une rallonge électrique pour l'espace extérieur

• Utilisez à l'air libre uniquement des rallonges prévues à cet effet et marquées en conséquence.

• Usez de prudence dans vos faits et gestes. Soyez rigoureux dans votre travail. N'utilisez pas d'outil électrique si vous n'êtes pas concentré.

20. Vérifiez que l'outil électrique n'est pas endommagé

• Avant de continuer à utiliser l'outil électrique, il faut vérifier le bon fonctionne- ment des appareils de protection ou les pièces légèrement endommagées.

• Vérifiez si toutes les pièces mobiles fonctionnent parfaitement et ne coincent pas et si des pièces sont endommagées. Toutes les pièces doivent être montées cor- rectement et remplir les conditions pour garantir le bon fonctionnement de l'outil électrique.50 Sécurité

• Les appareils de protection et les pièces endommagés doivent être réparés et échangés de façon conforme par un atelier spécialisé si rien n'est indiqué dans le mode d'emploi.

• Les interrupteurs endommagés doivent être échangés dans un atelier de service après-vente.

• N'utilisez pas d'outils électriques dont l'interrupteur ne s'allume et ne s'éteint pas.

• L'utilisation d'autres outils de rechange et d'autres accessoires peut vous faire courir un risque de blessure.

22. Faites réparer votre outil électrique par des électriciens professionnels

• Cet outil électrique répond à des règles de sécurité spécifiques. Les réparations ne doivent être effectuées que par des électriciens professionnels car ils utilisent des pièces de rechange d'origine et pour épargner tout accident à l'utilisateur. Consignes de sécurité pour les perceuses d'établi – Percer

• Posez l'outil électrique sur une surface fixe, plane et horizontale et fixez-le. Si l'outil électrique glisse, vacille ou vibre, la mèche ne peut pas être pilotée de façon uniforme et sûre.

• Gardez votre zone de travail propre et ce jusqu'à la pièce à travailler. Des co- peaux de perçage et les objets tranchants peuvent provoquer des blessures. Les mélanges de matériaux sont particulièrement dangereux. La poussière d'alliage peut par ex. brûler ou exploser.

• Réglez à la bonne vitesse avant de commencer le travail. La vitesse doit être adapté au diamètre de la mèche et à la pièce à percer. Si la vitesse est mal réglée, la mèche peut s'accrocher à la pièce.

• Allumez l'outil électrique avant de déplacer la broche avec la mèche montée en direction de la pièce. Sinon, la mèche peut s'accrocher dans la pièce et entraî- ner cette dernière. Cela peut provoquer des blessures.

• Tenez vos mains à l'écart de la zone de perçage lorsque l'outil électrique est en marche. Tout contact avec la mèche expose à un risque de blessure.

• Ne retirez jamais les copeaux de perçage de la zone de perçage lorsque l'outil- électrique est en marche. Mettez toujours d'abord la broche en position de re- pos, puis éteignez l'outil électrique.

• N'enlevez pas les copeaux de perçage à mains nues. Les copeaux métalliques chauds et tranchants exposent à un risque de blessure.

• Cassez les longs copeaux de perçage en soulevant la mèche à l'aide de la broche. Les longs copeaux de perçage présentent un risque de blessure.51 Sécurité

• Gardez les poignées sèches, propres et libres d'huile et de graisse. Des poignées grasses et huileuses sont glissantes et compromettent la possibilité de piloter de façon maitrisée et sûre la broche.

• Utilisez l'étau livré pour serrer la pièce à percer. Ne tenez jamais la pièce avec votre main.

• Éteignez immédiatement l'outil électrique dès que la mèche est bloquée dans la pièce. La mèche peut se bloquer si vous percez par ex. avec une trop forte force de pression ou la mèche se déverse dans la pièce à percer.

• N'attrapez la mèche après le travail tant qu'il ne s'est pas refroidi. La mèche peut devenir très chaude pendant le travail.

• Ne quittez pas votre poste de travail tant que la mèche n'est pas arrivée à l'arrêt total. Un outil en rotation peut provoquer des blessures. Lisez le mode d'emploi. Pendant le perçage, des cailloux, copeaux de perçage et vols d'étincelles etc. peuvent voler de partout. Portez des lunettes de protection. Portez toujours un masque anti-poussière lors de travaux générant de la poussière. Portez une protection auditive si le travail avec l'outil émet des bruits trop forts. Portez des vêtements appropriés et près du corps pendant le travail. Si vous avez les cheveux longs, portez un filet à cheveux ou un bonnet pour bien les dissimuler. Portez des gants de protection appropriés.52

Montage Déballer et vérifier le contenu de la livraison SIGNALISATION! Des pièces de la perceuse d'établi sont lubrifiées pour être protégées contre la corrosion. − Portez une tenue de travail appropriée. Posez toutes les pièces sur un carton par ex.

1. Vérifiez si la livraison est complète (voir figures A + B).

2. Enlevez toutes les pièces de l'emballage et vérifiez si la perceuse d'établi ou les

pièces détachées présentent des dommages. Si c'est le cas, n'utilisez pas la per-ceuse d'établi. Veuillez-vous adresser au fabricant à l'adresse de service indiquée sur la carte de garantie.3. Enlevez tous les films de protection ainsi que les autres emballages de transport. Montage SIGNALISATION! Pour le montage, vous devez vous munir de l'outil livré (3 clés Allen) et d'un tournevis cruciforme.

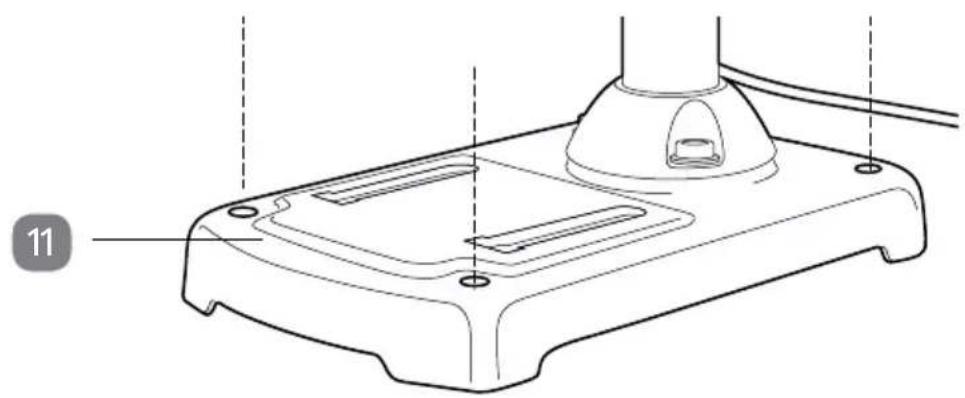

1. Posez la plaque de base

sur un support ferme et stable, par ex. un établi. Vis-sez la colonne de perçage

à l'aide des trois vis à six pans creux et des rondelles (voir figure C).

2. Enfilez la table de perçage

sur la colonne de perçage

et fixez-la avec la manette rotative

3. Posez toute la tête de la machine sur la colonne de perçage (voir figureE). Insérez

et vissez les deux vis sans tête pour bloquer la tête de machine. 4. Vissez toutes les poignées

dans le support de poignée

(voir figure E).5. Enlevez les trois vis du pare-copeaux repliable

. Remettez le capot de protec-tion transparent

dans le cadre du pare-copeaux repliable

et revissez les trois vis (voir figure F).6. Fixez le pare-copeaux pliable

avec le capot de protection vissé

sur la bro-che et serrez-le (voir figure G). 7. Glissez le mandrin

d'un coup et avec un peu de force sur la broche (voir figure H). Le mandrin

doit s'enclencher de manière audible et tangible.53

à l'aide des 4 vis et des rondelles (non comprises dans la livraison) au sol. Le type et la taille de vis dépend du sol utilisé. Demandez conseil éventuellement dans un magasin spécialisé.

Fonctionnement Travaux de préparation AVERTISSEMENT! Risque de blessure! Un outil inapproprié expose à un risque de blessure. − Utilisez uniquement un outil intact (mèche, foret aléseur etc.) destiné à l'usage avec la perceuse d'établi conformément à ce mode d'emploi.

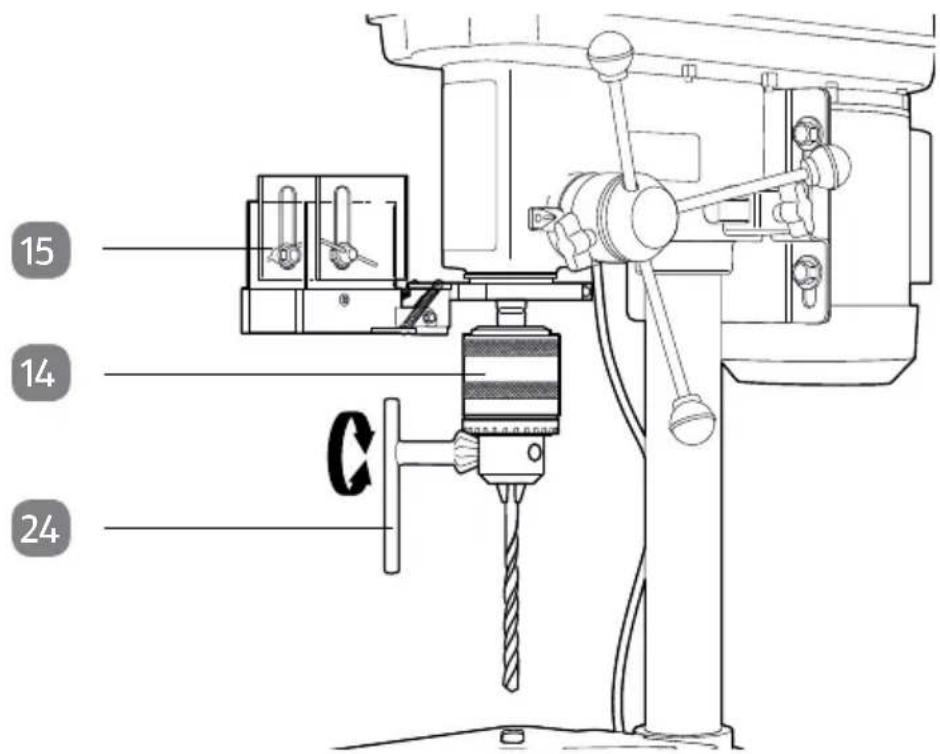

1. Repliez le capot de protection transparent

vers le haut. 2. Desserrez les mâchoires de maintien du mandrin

avec la clé pour mandrin livrée avec

Utilisez exclusivement des mèches et des outils avec un diamètre de 3 à 16 mm à queue d'outil cylindrique ou conique.

3. Insérez la mèche/l'outil verticalement dans l'ouverture du mandrin et serrez les

mâchoires de maintien du mandrin

à l'aide de la clé pour mandrin

. En- suite, retirez impérativement la clé pour

mandrin. La mèche/l'outil doivent être serrés au centre.

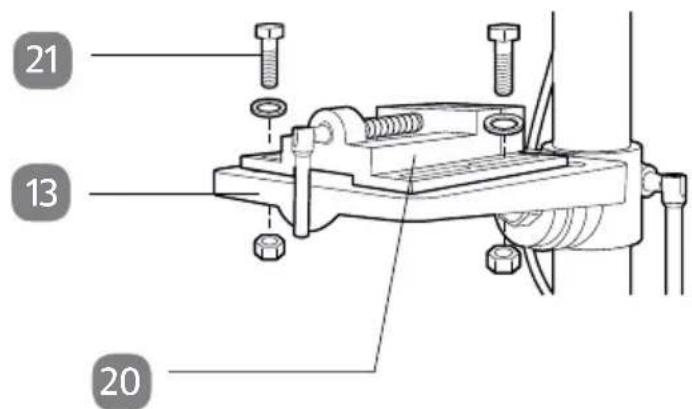

4. Serrez la pièce à perce dans l'étau livré

(voir le chapitre «Serrer la pièce dans l'étau»).

sur la table de perçage

à l'aide des vis livrées

(voir le chapitre «Serrer la pièce dans l'étau»).

7. Positionnez la table de perçage

à la hauteur requise (voir le chapitre «Régler la table de perçage»).

9. Modifiez le cas échéant la longueur du capot de protection transparent

(voir figure G) de manière à ce qu'il assure une protection optimale (voir le chapitre «Régler la table de perçage»).

10. Réglez la vitesse adaptée à la pièce et à la mèche/l'outil utilisés (voir le chapitre

«Régler la vitesse»). La perceuse d'établi est prête à fonctionner.Percer AVERTISSEMENT! Risque de blessure! Un maniement inapproprié peut provoquer des blessures. − Contrôlez que la clé pour mandrin est retirée avant d'allumer. La clé pour mandrin éjectée peut provo- quer de graves blessures. − Tenez vos mains à l'écart de votre zone de travail. − N'essayez jamais d'enlever les copeaux de perçage tant que la mèche ou l'outil n'ont pas fini de tourner. Éteignez toujours d'abord la perceuse d'établi et at- tendez son arrêt total. − Ne retirez jamais les copeaux de perçage à mains nues car ils peuvent être très tranchants et chauds. − Ne touchez jamais la mèche, l'outil ou le mandrin en- core en rotation. AVERTISSEMENT! Risque de blessure! Le perçage expose à des risques de blessures considé- rables à cause des éjections de copeaux et des pièces en rotation. − Portez des vêtements de protection appropriés. Pro- tégez particulièrement vos yeux avec des lunettes de protection appropriées. − Retirez vos bijoux avant le travail (bagues, chaînes etc.). − Portez le cas échéant un filet à cheveux ou un bon- net pour éviter qu'ils soient piégés par les pièces en rotation.

Fonctionnement CH56 Fonctionnement

AVERTISSEMENT! Risque de brûlure! Tout de suite après le perçage, la mèche, voire l'outil monté, peut être très chaude. − Portez des gants de travail ou attendez un instant que la mèche ou l'outil monté se soient refroidis avant de les échanger. AVERTISSEMENT! Des dommages nocifs pour la santé! Certaines substances sont nocives pour la santé. Le per- çage de substances et de matériaux nocifs pour la santé tels que l'amiante n'est pas autorisé avec cette perceuse d'établi.

1. Procédez comme décrit dans le chapitre «Travaux de préparation».

2. Branchez la fiche de secteur dans une prise secteur avec des contacts de

3. Appuyez sur l'interrupteur vert I

(voir figure A), pour mettre en route la per- ceuse d'établi.

4. Tournez une des poignées

dans le sens contraire de la montre pour abaisser la broche avec le mandrin. Tournez jusqu'à ce que la mèche/l'outil plonge dans la pièce selon la profondeur souhaitée.

5. Remettez ensuite la poignée en direction inverse dans la position de départ

6. Éteignez la perceuse d'établi en appuyant sur l'interrupteur rouge O

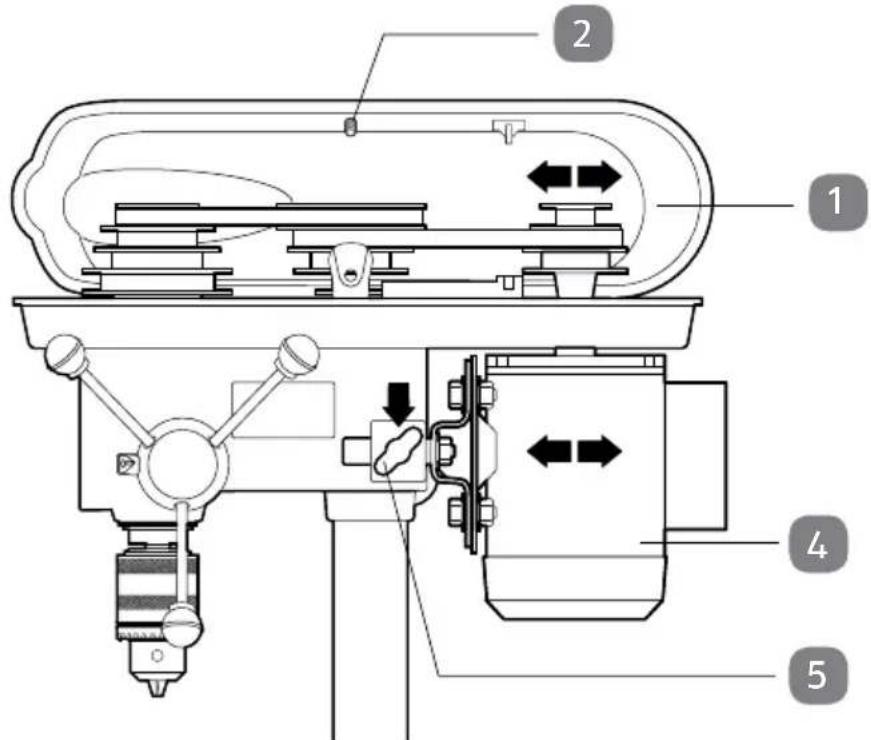

(voir fi- gure A). Régler la vitesse AVERTISSEMENT! Risque de blessure! Les plateaux de serrage en rotation peuvent provoquer de graves blessures. − N'essayez jamais de régler la vitesse lorsque la per- ceuse d'établi est en service. − Fermez toujours le capot après le réglage.57 Fonctionnement

AVERTISSEMENT! Risque de blessure! Les courroies doivent être tendues avec un peu de force, il y a donc risque de pincement. − Portez des gants de protection. La perceuse d'établi présente neuf vitesses différentes. Elles sont réglées en pliant les deux courroies. Les courroies sont tendues entre trois paires de plateaux de serrage où la paire de plateaux intermédiaire peut être pivotée.

1. Éteignez la perceuse d'établi (appuyez sur l'interrupteur d'arrêt rouge O

) et retirez la fiche de secteur de la prise secteur. 1234Pos. min-1A-4 280C-4 540C-2 1550ABCPos. min-1B-4 450A-2 800B-1 1900Pos. min-1A-3 620B-3 1000C-1 2350

2. Appuyez sur le tournevis cruciforme avec un peu de force contre la vis de blocage

chargée par ressort du capot

et tournez-le d'environ d'un cran dans le sens antihoraire.

4. Dévissez les deux vis de serrage latérales

et poussez le moteur

en direc- tion tête de machine. Ainsi, les courroies sont tendues. La figure suivante indique les positions de courroies possibles:58 Fonctionnement

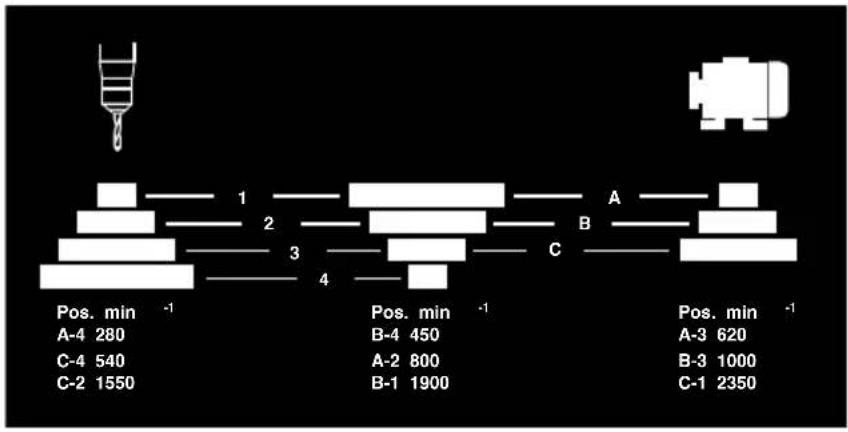

Pos. min B-4 450A-2 800B-1 1900Pos. min A-3 620B-3 1000C-1 2350 Par exemple: A-4. A signifie que la courroie droite se trouve en position A et 4 que la courroie gauche se trouve en position 4. La vitesse à la minute est de 280.

5. Réglez à la vitesse requise selon le tableau suivant.

Position Vitesse à la minute Position Vitesse à la minute A-4 280 B-3 1000 B-4 450 C-2 1550 C-4 540 B-1 1900 A-3 620 C-1 2350 A-2 800

6. Retirez le moteur

de la tête de machine pour tendre les courroies.

7. Serrez les deux vis de serrage latérales

8. Vérifiez la tension de la courroie. La tension est réglée correctement lorsqu'on peut

enfoncer la courroie au milieu d'environ 1 cm.

et resserrez la vis de blocage

SIGNALISATION! Le capot est équipé d'un interrupteur de sécurité. Si le capot n'est pas fermé et verrouillé, la perceuse d'établi ne peut pas être allumée. Réglez le capot de protection transparent en hauteur Le capot de protection transparent

protège des projections de copeaux. Réglez-la avant le perçage de manière à ce que le point de perçage soit au mieux protégé. Le capot de protection ne remplace pas le port de vêtements de sécurité appropriés tels que les lunettes de protection.59 Fonctionnement

1. Éteignez la perceuse d'établi (appuyez sur l'interrupteur d'arrêt rouge O

) et retirez la fiche de secteur de la prise secteur. 2. Desserrez un peu les vis papillons latérales du capot de protection transparent (voir figure G).3. Mettez la pièce inférieure du capot de protection

à la bonne hauteur et resser-rez les deux vis papillons latérales. Serrer la pièce dans l'étau AVERTISSEMENT! Risque de blessure! Un maniement inapproprié peut provoquer des bles- sures. − N'essayez jamais de tenir la pièce avec vos mains. − Serrez la pièce toujours dans l'étau livré avec. − Si une pièce ne peut pas être serrée dans l'étau, elle est trop grande et n'est pas exploitable avec cette perceuse d'établi.

et insérez la pièce. 2. Serrez l'outil. 3. Posez l'étau

sur la table de perçage

sur la table de perçage

en diagonale à l'aide de deux vis, deux écrous et quatre rondelles

5. Tirez les vis à la main de manière à ce que vous puissiez déplacer à nouveau et po-

sitionner exactement l'étau

avec la pièce montée

sur la table de perçage. Un autocentrage peut se produire aussi pendant le perçage.60 Fonctionnement

Régler la table de perçage − Éteignez la perceuse d'établi (appuyez sur l'interrupteur d'arrêt rouge O ) et retirez la fiche de secteur de la prise secteur. Régler la hauteur

1. Tenez la table de perçage

d'une main.2. Desserrez un peu avec l'autre main la manette rotative

, avec laquelle la table de perçage

est fixée à la colonne de perçage

(voir figure D). 3. Positionnez la table de perçage

à la hauteur nécessaire.4. Resserrez la manette rotative

Régler l'inclinaison La table de perçage doit être inclinée à droite et à gauche de 45 degrés à chaque fois. Vous devez vous munir d'une clé à fourche ou d'une clé polygonale 19mm pour régler l'inclinaison. 1. Desserrez à l'aide de la clé la vis au-dessous de la table de perçage

(voir fi-gure D).2. Tournez la table de perçage

vers la droite ou la gauche. Vous pouvez consulter chaque angle configuré sur l'échelle (voir figure A). Pour un réglage précis, vous pouvez trouver sur la table de perçage

un marquage qui vous permet de la régler au point de réglage souhaité. 3. Resserrez la vis au dos de la table de perçage

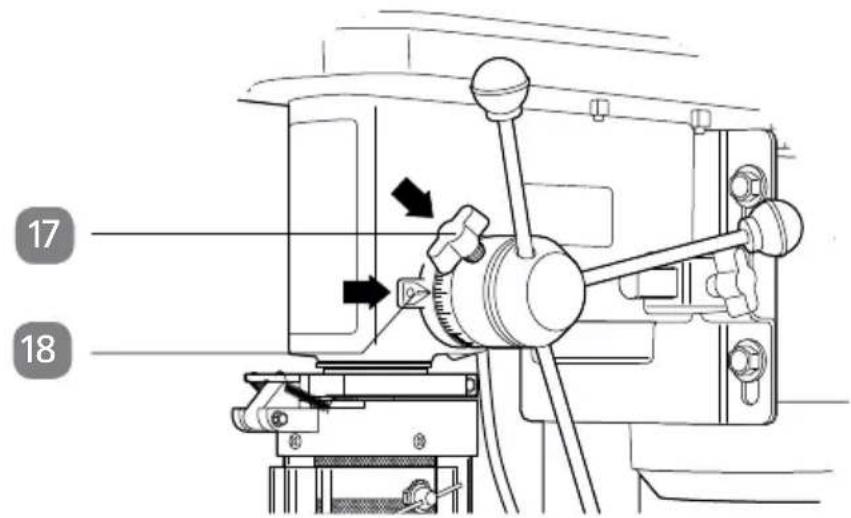

(voir figure D). Régler la profondeur de perçage L'anneau gradué vous permet de régler à la profondeur de perçage souhaitée.

1. Éteignez la perceuse d'établi (appuyez sur l'interrupteur d'arrêt rouge O

) et retirez la fiche de secteur de la prise secteur. 2. Desserrez la vis de serrage

avec laquelle l'échelle est fixée. 3. Baissez la broche avec l'outil monté sur la pièce.

4. Tournez l'échelle vers l'avant jusqu'à la butée jusqu'à ce que la flèche de mar-

utilisée sur la tête de perçage indique la ligne zéro sur l'échelle. 5. Tournez l'échelle à la profondeur de perçage souhaitée. Si vous souhaitez par ex. percer un trou de 20 millimètres de profondeur, tournez l'échelle à «20».6. Resserrez la vis de serrage

7. Remettez la broche dans sa position de départ.

Conseils pour un perçage optimal

• Percer le métal: Optez pour une vitesse réduite pour les métaux durs et/ou les grands diamètres de perçage.• Percer le bois: Portez un masque anti-poussière car la poussière de bois peut être très nocive la santé. Percez à une vitesse réduite.• Percer la céramique/le carrelage: Utilisez une mèche appropriée avec la pointe de centrage.• Casser le copeau: Dans de nombreux cas, il est possible de casser un trop long copeau de perçage en retirant la broche du trou de perçage en la soulevant légè-rement pendant le perçage de la mèche. Nettoyage + entretien AVERTISSEMENT! Risque de choc électrique! Une installation électrique défectueuse ou une tension du secteur trop élevée peut provoquer un choc élec- trique. − Retirez la fiche de secteur de la prise secteur avant de nettoyer la perceuse d'établi, d'échanger un outil ou d'effectuer des travaux d'entretien.62 Nettoyage + entretien

AVERTISSEMENT! Risque de blessure! Les travaux d'entretien ne doivent être accomplis que par des professionnels. Nettoyage AVERTISSEMENT! Risque de brûlure! Tout de suite après le perçage, la mèche, voire l'outil monté, peut être très chaude. − Portez des gants de travail ou attendez un instant que la mèche ou l'outil monté se soient refroidis avant de retirer les pièces pour nettoyer la per- ceuse d'établi. AVERTISSEMENT! Risque de blessure! N'enlevez pas les copeaux de perçage à mains nues. Les copeaux métalliques chauds et tranchants exposent à un risque de blessure. − Portez des gants de protection appropriés pendant le nettoyage. SIGNALISATION! Risque de court-circuit! L'eau infiltrée dans le boîtier peut provoquer un court-circuit. − Ne plongez jamais la perceuse d'établi dans l'eau. − Veillez à ce qu'il n'y ait pas d'infiltration d'eau dans le boîtier.63 Nettoyage + entretien

SIGNALISATION! Risque de dommages matériels! Un mauvais nettoyage de la perceuse d'établi peut en- traîner des dommages. − N'utilisez aucun produit de nettoyage agressif, au- cune brosse métallique ou en nylon, ainsi qu'aucun ustensile de nettoyage tranchant ou métallique tel qu'un couteau, une spatule dure ou un objet simi- laire. Ceux-ci peuvent endommager les surfaces. − Ne mettez jamais la perceuse d'établi dans la ma- chine à laver. Ainsi, la perceuse d'établi peut tomber en panne.

1. Éteignez la perceuse d'établi (appuyez sur l'interrupteur d'arrêt rouge O

) et retirez la fiche de secteur de la prise secteur.

2. Attendez un instant que la perceuse d'établi et la mèche montée, ou l'outil monté,

3. Retirez la mèche, voire la pièce.

4. Retirez les copeaux et les autres pièces à l'aide d'un pinceau, entre autres.

5. Nettoyez la perceuse d'établi avec un chiffon doux légèrement humide. En cas de

poussière incrustée, vous pouvez utiliser un savon doux.

6. Faites bien sécher toutes les pièces avant de réutiliser la perceuse d'établi ou de la

déplacer pour la stocker. Entretien − Lubrifiez de temps à autre la colonne de perçage avec un lubrifiant sans acide ordinaire (en vente dans les magasins spécialisés). Vérifier Vérifiez régulièrement l'état de la perceuse d'établi. Vérifiez entre autre que: − les interrupteurs ne sont pas endommagés, − l'accessoire est dans un état irréprochable, − le câble électrique et la fiche de secteur ne sont pas endommagés, − les fentes d'aération du moteur sont propres et dégagées. Utilisez le cas échéant une brosse douce ou un pinceau pour la nettoyer. Si vous constatez un dommage, seul un atelier spécialisé peut y remédier pour écarter tout danger.64 Nettoyage + entretien

1. Nettoyez soigneusement la perceuse d'établi avant de la stocker (voir paragraphe

2. Conservez si possible la perceuse d'établi et l'accessoire propres dans l'emballage

original. SIGNALISATION! Le dépôt ne doit pas être accessible aux enfants et afficher une température entre 5 et 30°C. Transport

• La perceuse d'établi est lourde. Portez-la si possible avec une deuxième per- sonne. Attrapez d'une main le dessous de la plaque de base et tenez de l'autre la perceuse d'établi sur la colonne de perçage. Ne tenez pas la perceuse d'établi par la tête de la machine.

• Si vous transportez la perceuse d'établi à l'aide d'un véhicule, vous devez la fixer avec une bande de serrage pour éviter qu'elle ne glisse.

• Pour de longs transports, vous devez démonter la perceuse d'établi et la transpor- ter dans son emballage original.65 Recherche d'erreurs

Recherche d'erreurs La perceuse d'établi ne se met pas en route. − La fiche de secteur est-elle dans la prise secteur? − Le capot est-il fermé et verrouillé? Un interrupteur de sécurité empêche que la machine soit prise en service avec le capot ouvert. La mèche/l'outil a du mal à s'introduire dans la pièce serrée. − Mèche/outil adapté et dans un état irréprochable? − Réglé à la bonne vitesse? Données techniques Type: Perceuse d'établi WZTB 500 Tension de fonctionnement: 230 V ~, 50 Hz Puissance: 500 W Utilisation sur une période courte: 15 minutes, puis la perceuse d'établi doit refroidir Classe de protection: 1 Poids: 21,5 kg Vitesse du moteur: 1400 min

Niveaux de vitesse: 9 Porte-mandrin: B 16 Mandrin de couronne dentée: 3 – 16 mm Diamètre de la tige max.: 16 mm Portée: 115 mm Profondeur de perçage max. 50 mm Diamètre de la colonne: 46 No d'article: 3973466 Données techniques

Information sur les bruits/les vibrations AVERTISSEMENT! Des dommages nocifs pour la santé! − Portez au travail une protection auditive et un vête- ment de protection appropriés. Résultats des mesures de bruit transmises conformément à la norme EN 61029. Le niveau acoustique évalué à A de l'outil électrique s'élève généralement à:

• Niveau de pression acoustique L

65,5 dB(A), insécurité K

• Niveau de puissance acoustique L

78,5 dB(A), insécurité K

3 dB Valeur d'émission vibratoire a

La valeur d'émission vibratoire indiquée a été transmise selon une méthode d'essai normalisée et peut servir à comparer un outil électrique avec un autre. La valeur d'émission vibratoire peut servir d'évaluation introductive de la suspension. AVERTISSEMENT! La valeur d'émission vibratoire peut différer de la valeur indiquée pendant l'utilisation réelle de l'outil électrique en fonction du type et de la méthode d'utilisation de l'outil électrique. Tâchez de maintenir un niveau de vibration le plus bas possible. On peut citer comme mesures exemplaires de réduction de niveau de vibration le port de gants lors de la manipulation de l'outil et la limitation du temps de travail. Il s'agit de toutes les phases à retenir dans le cycle de fonctionnement (par exemple les temps où l'outil électrique est éteint et ceux où il est allumé, mais tourne à vide).67

Déclaration de conformité Déclaration de conformité La déclaration de conformité UE peut être réclamée à l'adresse indiquée sur le coupon de garantie (à la fin de ce mode d'emploi). Élimination Élimination de l'emballage Éliminez l'emballage selon les sortes. Mettez le carton dans la collecte de vieux papier, les films dans la collecte de recyclage. Élimination de l'appareil usagé (Applicable dans l'Union Européenne et autres états avec des systèmes de collecte séparée selon les matières à recycler)Les vieux appareils ne vont pas dans les déchets ménagers! Si un jour l'appareil ne peut plus être utilisé, chaque consommateur est légalement tenu de remettre les appareils, séparés des dé-chets ménagersà par ex. un centre de collecte de sa commune/son quartier. Ceci garantit un recyclage dans les règles des appareils usa-gés et évite les effets négatifs sur l'environnement. Pour cette raison, les appareils électriques sont identifiés avec le symbole représenté en haut.CH

Garantie Conditions de garantie La garantie est valable pour une du- rée de trois ans à dater du jour de l’achat ou de la livraison effective des articles. Elle ne peut être reconnue valable que sur produc- tion du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux documents. Cher client,environ 95% des réclamations sont malheureusement dues à une mauvaise manipulation; il y est à remédier sans problèmes tout simplement en vous mettant en contact via téléphone, mail ou fax avec notre centre de services installé expressément à cet effet.En conséquence, veuillez vous adresser à notre service en ligne avant d’expédier l’appareil ou avant de l’apporter chez le revendeur : Notre assistance en ligne vous évitera de vous déplacer. Le fabricant s’engage à traiter gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d’opter à sa conve- nance entre une réparation, un échange, ou un remboursement en espèces. La garantie ne s’applique pas aux dommages survenus à l’occasion d’un accident, d’un événement imprévu (foudre, inondation, incendie, etc. ), d’une utilisation inappro- priée ou d’un transport sans précaution, d’un refus d’observer les recommandations de sécurité ou d’entretien, ou de toute forme de modification ou de transformation inappropriée. La garantie pour les pièces d’usures et consommables (comme par exemple les am- poules, les batteries ou les pneus) est valable 6 mois dans le cadre d’une utilisation normale et conforme. Les traces d’usures causées par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la ga- rantie. L’obligation légale de garantie du fournisseur n’est pas limitée par la présente ga- rantie. La durée de validité de la garantie ne peut être prolongée que si cette prolon- gation est prévue par des dispositions légales. Dans les pays où les textes en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pièces détachées, et/ou une réglementation des dédommagements, ce sont les obligations minimum prévues par la loi qui seront prises en considération. L’entreprise de ser- vice après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectués par le déposant sur le produit lors de l’envoi en réparation. Après l’expiration de la durée de garantie, il vous est toujours possible d’adresser les appareils défectueux aux services après-vente à des fins de réparation. Mais en dehors de la période de garantie, les éventuelles réparations seront effectuées à titre onéreux. Au cas où les réparations seraient payantes, vous serez avertis auparavant.71 Sommario
