AS 14 4/1 - Perceuse Prowork - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse à accumulateur sans fil
Marque	Prowork
Modèle	AS 14 4/1
Tension nominale	14,4 V (CC)
Vitesse à vide	0 - 550 tr/min
Couple de rotation	16 gradins mécaniques
Capacité du mandrin	1,0 à 10 mm
Sens de rotation	Droite et gauche (commutable)
Type d'accumulateur	Nickel-Cadmium (Ni-Cd) 14,4 V, échangeable
Temps de charge	Environ 6 heures
Tension de charge	15 V (CC)
Courant de charge	400 mA
Tension secteur du chargeur	230 V ~ 50 Hz
Niveau de pression acoustique (LPA)	68,1 dB (A)
Niveau de puissance acoustique (LWA)	81,1 dB (A)
Vibration (a_v)	< 2,5 m/s²
Poids (environ)	1,5 kg (avec batterie)
Dimensions (L x l x H, environ)	20 x 6 x 20 cm
Type d'alimentation	Sans fil (sur batterie)
Fonctions principales	Perçage, vissage avec réglage de couple, inverseur de rotation
Contenu de la boîte	Perceuse-visseuse, accumulateur, chargeur, embouts (non précisé)
Sécurité	Protection contre l’humidité, verrouillage de l’interrupteur, sécurité enfants
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l’humidité
Pièces détachées et réparabilité	Embouts et forets standards, réparation par un spécialiste
Garantie	2 ans

FOIRE AUX QUESTIONS - AS 14 4/1 Prowork

Comment charger la batterie ?

Retirez la batterie de la perceuse, branchez le chargeur sur le secteur (230 V) et insérez la batterie dans le chargeur. La LED rouge indique la charge. Le temps de charge est d'environ 6 heures. Attention : il n'y a pas d'arrêt automatique en fin de charge.

Comment changer le sens de rotation ?

Utilisez le commutateur de sens de rotation situé au-dessus de l'interrupteur Marche/Arrêt. Poussez-le vers la gauche pour la rotation gauche (dévissage) ou vers la droite pour la rotation droite (vissage). Ne commutez qu'à l'arrêt complet pour éviter d'endommager l'engrenage.

Comment régler le couple de serrage ?

Tournez la molette de réglage du couple (fig. 1) sur l'un des 16 gradins. Pour le perçage, sélectionnez le dernier gradin marqué 'Bohrer' (perceuse) afin de désactiver le limiteur de couple et obtenir le couple maximal. Ne réglez la bague qu'à l'arrêt de la machine.

Quels types de forets ou embouts utiliser ?

Utilisez des forets affûtés et des embouts de vissage irréprochables, de forme et taille adaptées (embouts Torx, cruciformes, etc.). La capacité du mandrin est de 1 à 10 mm.

Quelles sont les précautions de sécurité importantes ?

Protégez la perceuse et le chargeur de l'humidité et de la pluie. Gardez-les hors de portée des enfants. Portez des vêtements de travail et des lunettes de protection. Avant de percer un mur, vérifiez qu'il n'y a pas de câbles électriques, de gaz ou de canalisations. Les batteries usagées ne doivent pas être jetées au feu ou aux ordures ménagères.

Que faire si la batterie ne se charge pas ?

Vérifiez que la prise de courant est sous tension et que les contacts du chargeur sont propres et bien connectés. Si le problème persiste, renvoyez le chargeur et la batterie au service après-vente ISC (adresse dans la notice).

Comment prolonger la durée de vie de la batterie ?

Rechargez la batterie dès que vous constatez une baisse de puissance. Ne la déchargez jamais complètement (cela endommage les cellules Ni-Cd). Les batteries Ni-Cd se déchargent même inutilisées ; rechargez-les régulièrement. La capacité maximale est atteinte après environ 5 cycles de charge/décharge.

Comment éliminer la batterie usagée ?

Ne jetez pas la batterie aux ordures ménagères (le cadmium est toxique). Retournez-la gratuitement à ISC GmbH (Eschenstraße 6, D-94405) ou déposez-la dans une station de collecte appropriée. Renseignez-vous auprès de votre service municipal.

Que faire en cas de contact avec l'acide de la batterie ?

Évitez tout contact. Si la peau est touchée, lavez abondamment à l'eau et au savon. En cas de contact avec les yeux, rincez à l'eau claire pendant au moins 10 minutes et consultez immédiatement un médecin.

Où puis-je trouver l'adresse du service après-vente ?

Pour toute réparation ou question, contactez votre revendeur. L'adresse du service après-vente pour le Benelux est : ISC Benelux, Goldstein 44, NL-4815 PK Breda, tél. [phone]. En Allemagne, envoyez les pièces à ISC GmbH, Eschenstraße 6 D-94405.

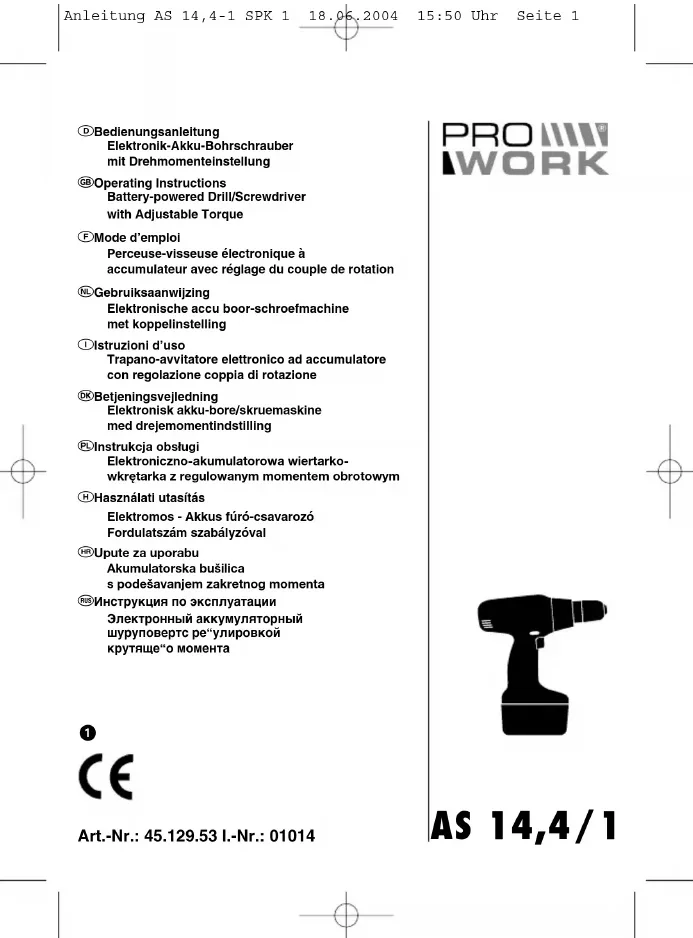

MODE D'EMPLOI AS 14 4/1 Prowork

Perceuse-visseuse électronique à

accumulateur avec réglage du couple de rotation

Attention: Lisez et suivez le mode d'emploi et les consignes de sécurité avant la mise en service!

©Veuillez ouvrir les pages 2 à 5

1 Perceuse-visseuse à
accumulateur
1 Accumulateur échangeable
1 Chargeur

©Items supplied:

Illustration de l'appareil:

Fig. 1: Réglage du couple de rotation

Fig. 2: Porte-bits

Fig. 3: Commutation de sens de rotation

(vers la droite ou vers la gauche)

Fig. 4: Interrupteur Marche/Arrêt

Fig. 5: Accumulateurs échangeables, pour enlever le paquet accumulateur appuyer sur les deux touches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.
2. Chargez le paquet accumulateur à l'aide du chargeur fourni. Un accumulateur vide est chargé après env. 6 heures. N'utilisez pas le chargeur fourni pour charger d'autres appareils
3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.
4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers
5. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.
6. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.
2. Gardez le chargeur et la perceuse-visseuse hors d'atteinte des enfants.
3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.
4. Porlez des vêtements de travail adaptés ainsi que des lunettes de protection.
5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.
6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!

8. Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retoumés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

9. Evitez le contact avec des accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.
10. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.
11. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.
12. Veillez à ce que les contacts du paquet accumulateur ne touchent pas d'autres objets métalliques, p.ex. clous, vis. Risque de court-circuit!

Mise en service:

Charge du paquet accumulateur NC

1. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.

2. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise et connectez le câble du chargeur à l'adaptateur de charge.

3. Introduisez le paquet accumulateur dans l'adaptateur de charge. La diode électroluminescente rouge signale que le paquet accumulateur est en train d'être chargé. La durée de charge s'élève à 6 heures au maximum pour un accumulateur déchargé. Pendant l'opération de charge, le paquet accumulateur peut chauffer légèrement. Ceci est normal. Attention! En cas de charge complète il n'y a pas de déconnexion automatique!

Si la charge du paquet accumulateur n'est pas possible, vérifiez

- que la prise de courant est sous tension - que les contacts du chargeur sont fiables.

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer •le chargeur

- et le paquet accumulateur à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur dispose d'un dispositif de réglage mécanique du couple de rotation à 16 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

- de la sorte et dureté du matériau à traiter - de la sorte et longueur des vis utilisées - des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué. Attention ! Ne réglez la bague de réglage pour le couple de serrage qu'à l'arrêt de la machine.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin "Bohrer" (perceuse) - fig. 1, sur le gradin "Bohren" (percer) l'accouplement patinant est hors service. Lors du perçage le couple de rotation maximal est disponible.

Commutateur de sens de rotation (fig. 3)

L'Interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la perceuse-visseuse à accumulateur et d'éviter un démarrage intempestif. Vous pouvez sélectionner la rotation vers la gauche ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position centrale, l'interrupteur Marche/Arrêt est bloqué.

Interrupteur Marche/Arrêt (fig. 4)

L'interrupteur Marche/Arrêt permet le réglage en continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient conformes. Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant, moteur 14,4 V =
Vitesse	0-550
Couple de rotation 16 gradins
Rotation vers la droite et vers la gauche oui
Capacité du serrage du mandrin 1,0 à 10 mm
Tension de charge, accumulateur 15 V =
Courant de charge, accumulateur 400 mA
Tension secteur, chargeur 230 V - 50 Hz
Niveau de pression acoustique LPA: 68,1 dB (A)
Niveau de puissance acoustique LWA: 81,1 dB (A)
Vibration a_v	< 2,5 m/s ^2

Les accumulateurs et les appareils électriques fonctionnant avec des accumulateurs contiennent des matériaux dangereux pour l'environnement. Ne jetez pas les appareils à accumulateurs dans les ordures ménagères. Après la panne ou l'usure des appareils, enleviez les accumulateurs et envoyez-les à ISC GmbH, Eschenstraße 6 D-94405, ou, envoyez-l'appareil à accumulateurs si ces derniers sont inséparables. Il n'y a qu'à cet endroit qu'une élimination selon les règles de l'art peut être garantie par le producteur.
