MODE D'EMPLOI X34V ACER

Manuel d'utilisation

Tous droits réservés.

Manuel d'utilisation du Moniteur OLED Acer

Première publication : 06/2023

Des modifications peuvent être périodiquement apportées aux informations contenues dans cette publication sans obligation de notifier quiconque de telles révisions ou modifications. Ces modifications seront intégrées aux nouvelles éditions de ce manuel ou à des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresse ou implicite, en ce qui concerne le contenu de ceux-ci et déclinent expressément les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Enregistrez le numéro de série, la date d'achat et le numéro du modèle dans l'espace prévu ci-dessous. Le numéro de série et le numéro de modèle sont imprimés sur l'étiquette collée sur votre ordinateur. Toutes les correspondances concernant votre unité doivent inclure le numéro de série, le numéro de modèle et les informations d'achat.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.

Manuel d'utilisation du Moniteur OLED Acer

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Lieu d'achat : ____

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.

Informations pour Votre Sécurité et votre Confort

Consignes de sécurité

Lisez ces instructions avec attention. Conservez ce document pour des références futures. Conformez-vous aux consignes et avertissements indiqués sur cet appareil.

Remarques spéciales relatives aux moniteurs OLED

Il est normal que les symptômes suivant se produisent en utilisant le moniteur OLED, ils n'indiquent aucun problème.

• En raison de la nature des lampes fluorescentes, l'image à l'écran peut être instable lors de la première utilisation. Eteignez, puis rallumez votre écran pour vous assurer de faire disparaître ce problème d'instabilité de l'image.
• Il est possible que la luminosité à l'écran soit légèrement irrégulière, elle dépend du motif de bureau que l'on utilise.
• L'écran OLED possède 99,99% ou plus de pixels efficaces. Il peut comporter un maximum de 0,01% pixels défectueux, qui peuvent se caractériser par un pixel manquant ou constamment allumé.
• Il est dans la nature des écrans OLED qu'une image rémanente de l'écran précédent reste après un changement d'image, surtout si cette image est restée affichée à l'écran pendant plusieurs heures. Dans ce cas-là, l'écran redeviendra normal lentement en changeant d'image ou en éteignant le moniteur pendant plusieurs heures.

Nettoyage du moniteur

Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.
  • Utilisez un chiffon doux pour essuyer l'écran ainsi que l'avant et les côtés du coffret.

Accessibilité

Assurez-vous que la prise secteur à laquelle vous branchez le cordon d'alimentation est facilement accessible et située aussi proche que possible de l'utilisateur de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Écoute sécurisée

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez progressivement le volume jusqu'à ce que vous l'entendiez clairement et confortablement et sans déformation.
• Après avoir réglé le niveau du volume, ne l'augmentez pas une fois que vos oreilles s'y sont habituées.
• Limitez la durée d'écoute de musique à un volume élevé.
• Évitez d'augmenter le volume pour couvrir les sons environnants.
  • Baissez le volume si vous ne pouvez pas entendre les gens qui parlent autour de vous.

Avertissements

• N'utilisez pas cet appareil près d'une source d'eau.
• Ne placez pas ce produit sur un chariot, un support ou une table instables. S'il tombe par accident, il pourrait être sérieusement endommagé.
• Des fentes et ouvertures sont prévues pour la ventilation afin d'assurer un fonctionnement fiable de l'appareil vidéo et de le protéger d'une éventuelle surchauffe. Ces ouvertures ne doivent pas être obstruées ou couvertes. Ces ouvertures ne doivent jamais être bloquées, par exemple en posant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Il ne doit jamais être placé à proximité ou au contact d'un radiateur ou d'une source de chaleur. Il ne doit pas être placé dans une installation encastrée à moins qu'une ventilation suffisante ne soit assurée.
• N'insérez jamais des objets dans les ouvertures du boîtier de l'appareil car ceux-ci pourraient toucher des points à haute tension ou créer un court-circuit et poser un risque d'incendie ou d'électrocution. Ne renversez jamais de liquide sur le produit.
• Pour réduire le risque de dommage interne et pour éviter que la batterie ne fuie, ne posez pas l'appareil sur un endroit sujet à des vibrations.
• Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.

Utilisation de l'alimentation électrique

• L'alimentation électrique de l'appareil doit être conforme aux caractéristiques figurant sur l'étiquette d'identification. En cas de doute, consultez votre revendeur ou la compagnie d'électricité appropriée.
• Lors de l'utilisation éventuelle d'une rallonge, assurez-vous que l'ampérage total des appareils reliés par la rallonge reste dans les limites admises. De même, vérifiez que l'ampérage de tous les produits reliés à une même prise secteur ne dépasse pas la valeur du fusible.
• Ne surchargez pas une prise électrique ou une barrette multiprise en branchant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la capacité du circuit dérivé. Si une multiprise est utilisée, la charge ne doit pas dépasser 80% de sa capacité en entrée.

Remarque : La broche de mise à la terre fournit également une bonne protection contre les bruits imprévus produits par d'autres appareils électriques qui peuvent interférer avec les performances de cet appareil.

Maintenance du produit

N'essayez jamais de réparer vous-même ce produit : l'ouverture ou la dépose des capots vous expose à divers risques, électrocution notamment. L'entretien doit être confié à un spécialiste.

Débranchez ce produit et adressez-vous au service après-vente dans les cas suivants :

• Le cordon d'alimentation est endommagé ou dénudé.
• Un liquide a été renversé dans l'appareil.
• Le produit a été exposé à la pluie ou à de l'eau.

• L'appareil est tombé ou le châssis a été endommagé.

• Les performances de l'appareil deviennent irrégulières, indiquant la nécessité du recours au S.A.V.

• L'appareil ne fonctionne pas correctement après avoir respecté les consignes d'utilisation.

Remarque : Effectuez uniquement les réglages indiqués dans les consignes d'utilisation ; d'autres réglages incorrects risquent de provoquer des dommages nécessitant l'intervention prolongée d'un technicien qualifié.

Environnements potentiellement explosifs

Eteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panneaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé d'arrêter le moteur de votre véhicule. Des étincelles pourraient créer des incendies ou des explosions et causer des blessures ou même entraîner la mort. Éteignez l'appareil à proximité des pompes dans les stations essence. Respectez les restrictions concernant l'utilisation des appareils fréquence radio dans les dépôts, les entrepôts et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d'opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours, clairement signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l'air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques.

Consignes de sécurité complémentaires

Votre appareil ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Informations concernant le recyclage des équipements TI

Acer s'engage dans la protection de l'environnement et considère le recyclage, la récupération et la mise au rebut des équipements usagés, comme l'une des principales priorités de la société, minimisant ainsi les nuisances à l'environnement.

Chez Acer, nous nous soucions des effets de notre activité sur l'environnement et cherchons à identifier et à proposer les meilleures procédures de travail pour réduire l'impact environnement de nos produits.

Pour plus d'informations et d'aide sur le recyclage, veuillez visiter les sites suivants : https://www.acer-group.com/sustainability/en/our-products-environment.html

Visitez le site www.acer-group.com pour obtenir plus d'informations sur les fonctions et les avantages de nos autres produits.

Instructions de mise au rebut

Ne jetez pas cet appareil électronique dans la poubelle lorsque vous vous en débarrassez. Pour minimiser la pollution et assurer la protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l'adresse https://www.acer-group.com/sustainability/en/our-products-environment.html

Le moniteur Acer est conçu pour l'affichage vidéo et visuel d'informations obtenues à partir d'appareils électroniques.

Déclaration sur les pixels de l'écran OLED

L'écran OLED est produit avec des techniques de fabrication à haute précision. Néanmoins, des pixels peuvent de temps en temps disparaître ou apparaître comme des points noirs ou rouge. Ceci n'a aucun effet sur l'image enregistrée et n'est pas une dysfonction.

La gestion de l'énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l'écran après 5 minutes d'inactivité de l'utilisateur.
• Pour réveiller le moniteur quand il est en mode Arrêt actif, déplacez la souris ou appuyez sur une touche du clavier.

Conception OLED de la prévention de l'image résiduelle

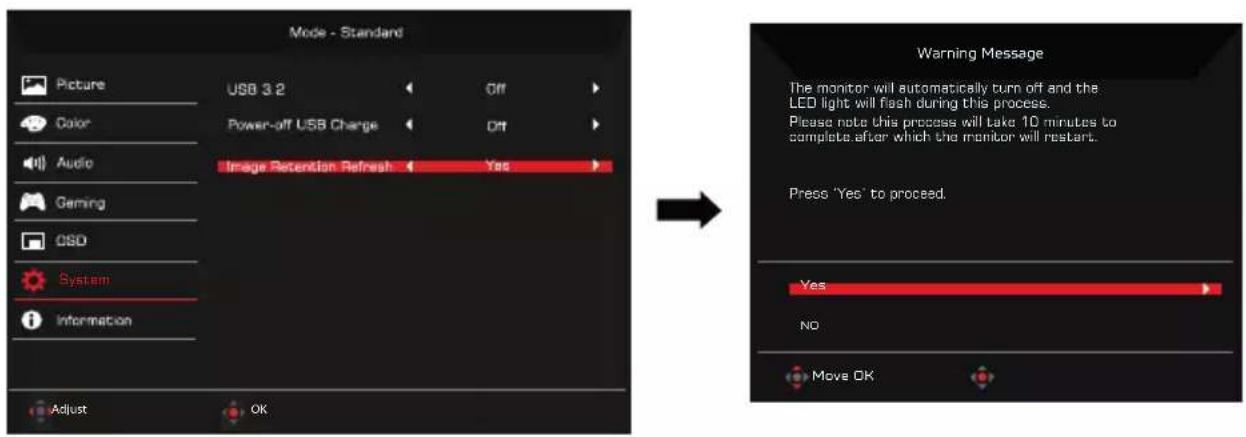

Actualisation de la rétention d'image

Pour réduire le risque de rétention d'image, si le moniteur a été utilisé pendant plus de 4 heures, l'actualisation de la rétention d'image démarre automatiquement après l'extinction du moniteur. Vous pouvez également lancer l'actualisation de la rétention d'image manuellement via le menu OSD.

Quand le processus d'actualisation de la rétention d'image commence, le moniteur affiche un message d'avertissement et la DÉL d'alimentation commence à clignoter alternativement en bleu et en orange.

Quand la DÉL d'alimentation s'éteint, cela indique que le processus d'actualisation de la rétention d'image est terminé, la durée de l'actualisation de la rétention d'image est d'environ 5 minutes.

Remarque : • Pendant le processus d'actualisation de la rétention d'image, n'éteignez pas l'écran et ne débranchez pas l'alimentation.
- L'actualisation de la rétention d'image ne peut être activée que quand l'écran a été utilisé pendant plus de 4 heures ; avant que le délai ne soit dépassé, l'option est grisée.

Conseils et informations pour une utilisation confortable

Les utilisateurs peuvent se plaindre de fatigue visuelle et de mots de tête après une utilisation prolongée de l'ordinateur. Les utilisateurs ont également un risque de blessure physique après de longues heures de travail devant un ordinateur. De longues périodes de travail, une mauvaise position, de mauvaises habitudes de travail, des conditions de travail inadaptées, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

Une utilisation incorrecte de l'ordinateur peut causer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres problèmes musculaires et osseux. Les symptômes suivants peuvent apparaître dans les mains, les poignets, les bras, les épaules, le cou ou le dos :

• une sensation d'engourdissement, de brûlure ou de fourmillement
• un endolorissement, une algie ou une sensibilité
• une douleur, une tuméfaction ou une inflammation
• une raideur ou une crampe
• un froid ou une faiblesse

Si vous avez ces symptômes ou tout autre gène et/ou douleur récurrentes ou persistantes en rapport avec l'utilisation de l'ordinateur, consultez un docteur immédiatement et informez le service de santé et de sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus confortable de l'ordinateur.

Trouver votre zone de confort

Trouvez votre zone de confort en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en élevant votre position assise pour obtenir un confort maximal. Respectez les conseils suivants :

• ne restez pas trop longtemps dans une position fixe
  • évitez d'être avachi vers l'avant et/ou penché en arrière
• levez-vous et marchez un peu régulièrement pour réduire la fatigue musculaire de vos jambes

Soin à apporter à votre vue

De longues heures de vision, en portant des lunettes ou lentilles incorrectes, avec du reflet, une lumière excessive, des écrans mal réglés, des polices très petites et des affichages avec faible contraste pourraient fatiguer vos yeux. Les sections suivantes fournissent des suggestions pour réduire la fatigue visuelle.

Yeux

• Reposez vos yeux fréquemment.
• Reposez régulièrement vos yeux en regardant à côté du moniteur et en fixant un point au loin.
• Clignez fréquemment les yeux pour qu'ils ne sèchent pas.

Affichage

- Maintenez votre écran propre.

• Gardez votre tête à un niveau plus haut que le bord supérieur de l'affichage pour que vos yeux regardent vers le bas lorsque vous regardez au milieu de l'affichage.
• Ajustez la luminosité et/ou le contraste à un niveau confortable pour améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez l'éclat et les réflexions en :

• plaçant votre affichage de manière à ce que le côté soit face à la fenêtre ou toute autre source de lumière
  • réduisant la lumière des pièces en utilisant des rideaux, des stores ou des volets

• utilisant une lampe articulée
• changeant l'angle de vue de l'affichage
• utilisant un filtre pour réduire le reflet
• utilisant un viseur d'affichage, comme un morceau de carton débordant du bord supérieur de l'affichage

- Évitez d'ajuster votre affichage à un angle de vue anormal.

- Évitant de regarder des sources de lumière brillante, comme une fenêtre ouverte, pendant de longues périodes de temps.

Prendre de bonnes habitudes de travail

Prenez les bonnes habitudes de travail suivantes pour une utilisation plus reposante et productive de l'ordinateur :

• Faites des petites coupures régulièrement et souvent.
• Faites des exercices d'étirement.
• Respirez de l'air extérieur aussi souvent que possible.
• Faites des exercices régulièrement et conservez un corps en bonne santé.

Ne placez jamais un moniteur OLED dans un endroit instable. Un moniteur OLED peut tomber, causant des blessures graves ou la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples telles que :

- Utiliser les armoires ou les supports recommandés par le fabricant du moniteur OLED.

• N'utiliser que des meubles qui peuvent supporter sans danger le moniteur OLED.
• S'assurer que le moniteur OLED ne dépasse pas le bord du meuble porteur.
- Ne jamais placer le moniteur OLED sur un meuble haut (par exemple, une armoire ou une bibliothèque) sans ancrer à la fois le meuble et le moniteur OLED à un support approprié.

• Ne jamais placer le moniteur OLED sur des tissus ou autres matériaux qui pourraient se trouver entre le moniteur OLED et le meuble de support.
• Toujours informer les enfants des dangers de grimper sur les meubles pour atteindre le moniteur OLED ou ses commandes.

Si le moniteur OLED existant doit être conservé et déplacé, les mêmes considérations que ci-dessus doivent être appliquées.

Informations pour Votre Sécurité et votre Confort iii

Consignes de sécurité iii

Remarques spéciales relatives aux moniteurs OLED iii

Nettoyage du moniteur iii

Accessibilité iii

Écoute sécurisée iii

Avertissements iv

Utilisation de l'alimentation électrique iv

Maintenance du produit iv

Environnements potentiellement explosifs v

Consignes de sécurité complémentaires v

Informations concernant le recyclage des équipements Tl v

Instructions de mise au rebut vi

Déclaration sur les pixels de l'écran OLED vi

Conception OLED de la prévention de l'image résiduelle vi

Conseils et informations pour une utilisation confortable

Trouver votre zone de confort vii

Soin à apporter à votre vue viii

Prendre de bonnes habitudes de travail viii

CONTENU DE L'EMBALLAGE 1

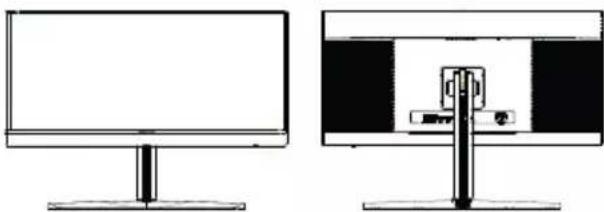

Fixation du moniteur sur son socle 2

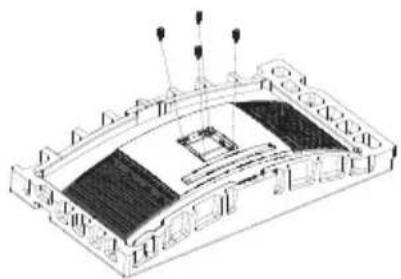

Fixer le moniteur au mur 3

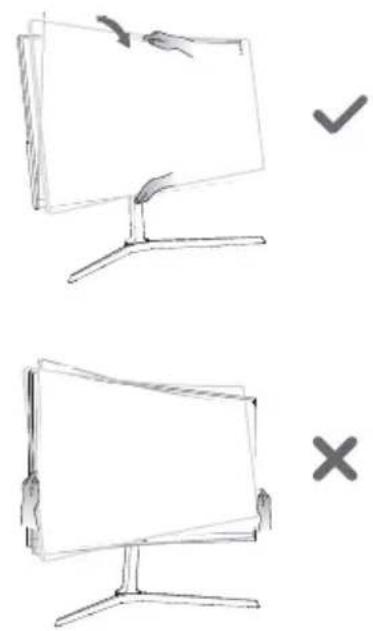

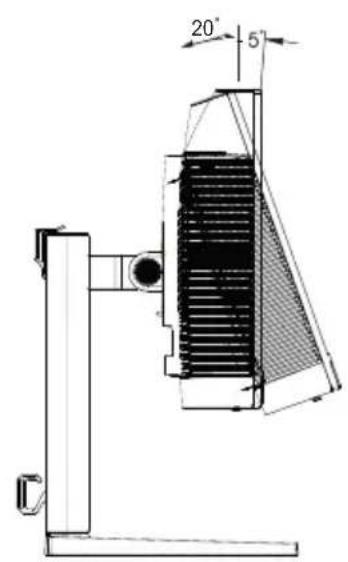

RÉGLAGE DE LA POSITION DE L'ÉCRAN 4

BRANCHEZ LE CORDON D'ALIMENTATION 5

Connexion de l'adaptateur et du cordon d'alimentation secteur 5

ÉCONOMIE D'ÉNERGIE 5

Canal des données de l'écran (DDC) 6

Câble de signal d'affichage couleur à 20 broches 6

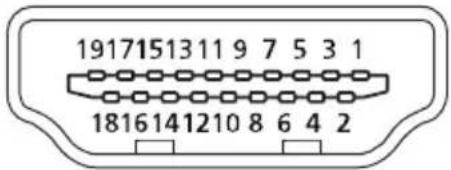

Câble de signal d'affichage couleur à 19 broches 7

TABLEAU DE FRÉQUENCES STANDARDS 8

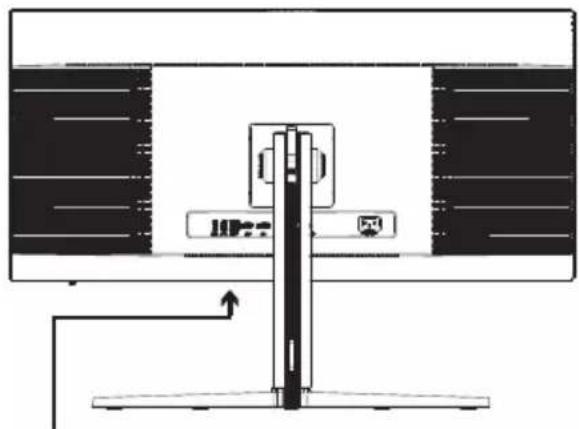

Connexion de votre moniteur à un ordinateur 9

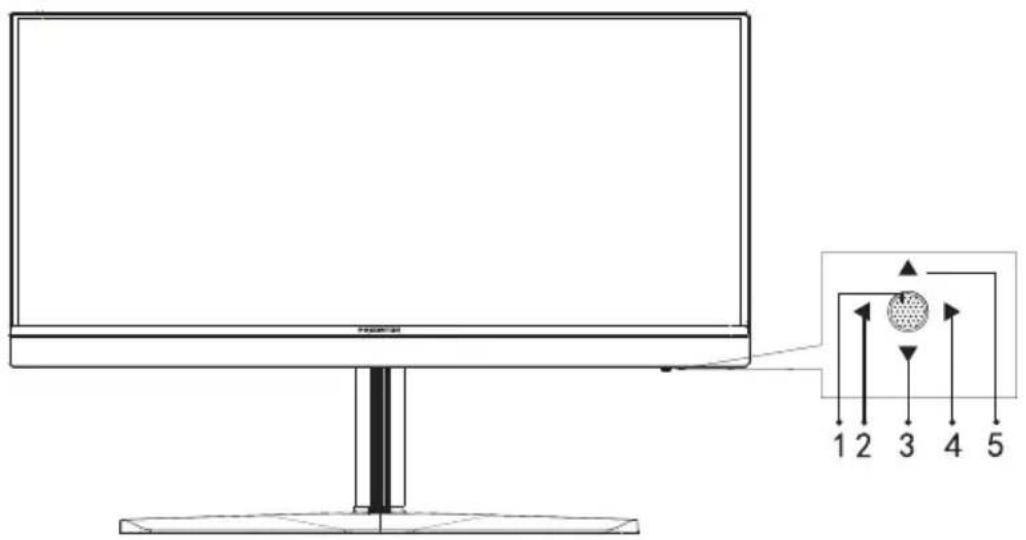

Contrôles externes 10

Utiliser le menu contextuel 11

Menu principal 13

La page Fonction 13

DÉPANNAGE 23

Mode HDMI/DP (en option) 23

CONTENU DE L'EMBALLAGE

Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d'origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur.

Moniteur OLED

Cordon d'alimentation secteur

Câble DP (en option)

Câble USB (A à B) (en option)

Guide de démarrage rapide

PROVATOR PREDATOR X34 GAMES 2016

Fixation du moniteur sur son socle

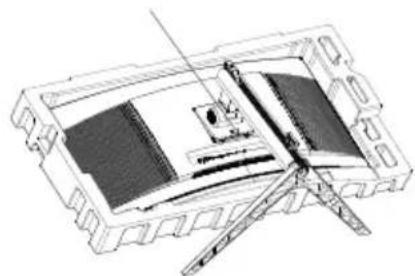

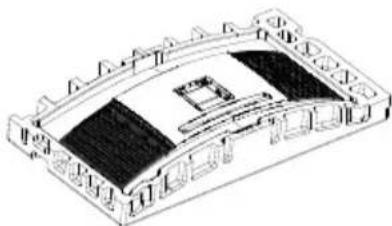

1. Déballez la boîte. Sortez la mousse de polystyrène côte à côte et placez à plat sur le bureau.

1. Sortez le polystyrène avec l'écran de la boîte.

1. Retirez le polystyrène supérieur.

1. Installez le support sur la base et fixez-le à avec la vis à serrage manuel, située au bas de la base.

Bouton à dégagement rapide

1. Fixez solidement la base de l'étape 4 à l'encoche à dégagement rapide du moniteur OLED.

1. Retournez le moniteur OLED pour le mettre debout sur le bureau où il sera utilisé. (Remarque : N'appuyez PAS sur l'écran pour éviter tout dommage.)

Fixer le moniteur au mur

1. Connectez le kit de montage de l'adaptateur VESA avec des vis (4 M4x16mm).

1. Connecter le moniteur au mur.

Remarque :

• Veuillez vérifier le poids du moniteur à l'avance pour choisir la capacité de charge appropriée du support de bras VESA.
• Ne jetez pas les vis d'origine car elles peuvent être nécessaires pour une utilisation ultérieure.

RÉGLAGE DE LA POSITION DE L'ÉCRAN

Pour optimiser l'angle de vue, vous pouvez régler l'inclinaison du moniteur en utilisant vos deux mains pour tenir les bords du moniteur. Le moniteur peut être ajusté jusqu'à 20 degrés vers le haut ou 5 degrés vers le bas.

Inclinaison

20° 5°

Remarque : N'appuyez PAS sur l'écran avec vos doigts.

Ne saisissez PAS les coins ni les côtés gauche et droit du moniteur pour ajuster l'inclinaison.

BRANCHEZ LE CORDON D'ALIMENTATION

- Ce moniteur est doté d'un boîtier d'alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n'est requis de la part de l'utilisateur.

Connexion de l'adaptateur et du cordon d'alimentation secteur

• Assurez-vous tout d'abord que le type de cordon d'alimentation utilisé convient à votre site.
• Le moniteur est doté d'un boîtier d'alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n'est requis de la part de l'utilisateur.
• Branchez une extrémité du cordon d'alimentation secteur à l'adaptateur et branchez l'autre extrémité dans une prise secteur.
• Pour les appareils fonctionnant en 120 V CA :
  • Utilisez un jeu de cordons agréé par l'UL, à fil de type SVT et fiche de type 10 A/125 V.
• Pour les appareils fonctionnant en 220/240 V CA :
• Utilisez un ensemble composé d'un cordon H05VV-F et d'une fiche de type 10 A/250 V. Cet ensemble doit être conforme aux normes de sécurité en vigueur dans le pays dans lequel le matériel est installé.

ÉCONOMIE D'ÉNERGIE

L'état d'économie d'énergie est maintenu jusqu'à la détection d'un signal de commande ou jusqu'à l'activation du clavier ou de la souris. Le temps de récupération depuis l'état ARRET jusqu'à l'état MARCHE est d'environ 3 secondes.

État	Voyant
ALLUMÉ	Bleu
Économie d'énergie Bleu clignotant

DÉL

Canal des données de l'écran (DDC)

Pour faciliter l'installation, le moniteur peut utiliser la fonction Plug and Play si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la fréquence correspondante. Ce moniteur prend en charge les normes DDC2B.

Câble de signal d'affichage couleur à 20 broches

19 17 16 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

NO. BROCHE	DESCRIPTION	NO. BROCHE	DESCRIPTION
1 DP_3,3 V 2 GND
3 HPD 4 AUX_CH_N
5 GND 6 AUX_CH_P
7 GND 8 GND
9 ML_LANE0_P 10 GND
11 ML_LANE0-N 12 ML_LANE1-P
13 GND 14 ML_LANE1-N
15 ML_LANE2-P 16 GND
17 ML_LANE2-N 18 ML_LANE3-P
19 GND 20 ML_LANE3-N

Câble de signal d'affichage couleur à 19 broches

191715131197531 18161412108642

NO. BROCHE	DESCRIPTION	NO. BROCHE	DESCRIPTION
1 DATA2- 2 GND
3 DATA2+ 4 DATA1-
5 GND 6 DATA1+
7 DATA0- 8 GND
9 DATA0+ 10 DCLK-
11 GND 12 DCLK+
13 NC 14 NC
15 HDMI_SCL 16 HDMI_SDA
17 HDMI_DET 18 HDMI15V
19 HDMI_HPD

TABLEAU DE FRÉQUENCES STANDARDS

Mode Résolution
VGA	640 x 480 60 Hz
	640 x 480 72 Hz
	640 x 480 75 Hz
MAC 640 x 480 66,66 Hz
VESA 720 x 400 70 Hz
SVGA	800 x 600 56 Hz
	800 x 600 60 Hz
	800 x 600 72 Hz
	800 x 600 75 Hz
XGA	1024 x 768 60 Hz
	1024 x 768 70 Hz
	1024 x 768 75 Hz
VESA	1152 x 864 75 Hz
	1280 x 960 60 Hz
SXGA	1280 x1024 60 Hz
	1280 x1024 75 Hz
VESA 1280 x 720 60 Hz
WXGA+ 1440 x 900 60 Hz
WSXGA+ 1680 x 1050 60 Hz
FHD 1920 x 1080 60 Hz
QHD	2560 x 1440 60 Hz
	2560 x 1440 120 Hz
WQHD	3440 x 1440 60 Hz
	3440 x 1440 100 Hz
	3440 x 1440 144 Hz
	3440 x 1440 175 Hz

Connexion de votre moniteur à un ordinateur

1. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
2. Connectez le câble DP (modèle à entrée DP uniquement)

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
b. Connectez le câble DP à l'ordinateur.

1. Connectez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
b. Connectez le câble HDMI à l'ordinateur.

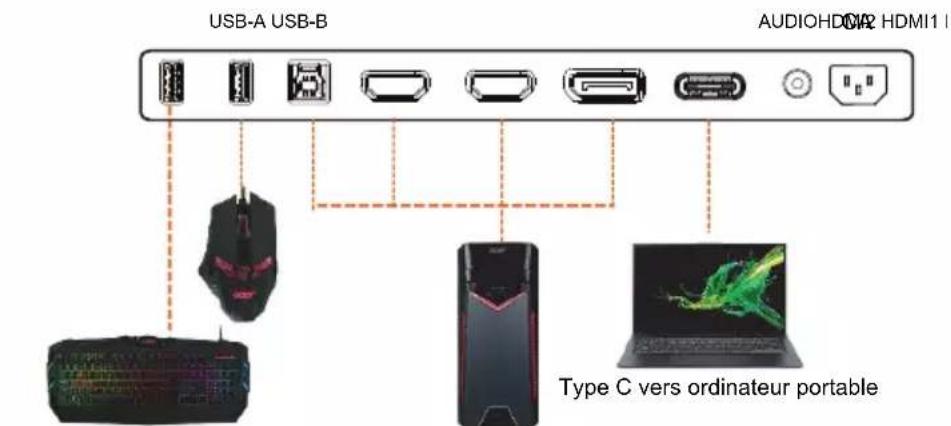

1. Connectez le câble de type C (modèle à entrée DP ALT uniquement)
   a. Connectez le câble de type C à l'ordinateur.
2. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur dans une prise électrique à proximité.

Remarque : 1. La fonction de sortie audio dépend des modèles. Veuillez consulter le Guide d'utilisation pour plus d'informations.

1. DP : Prend en charge la résolution de fréquence maxi 3440x1440-175Hz, prend également en charge FreeSync Premium et la fonction HDR.
2. DP ALT : Prise en charge de la résolution de fréquence maxi 3440x1440-175Hz, prise en charge également de FreeSync Premium.
3. HDMI1/2 : Prend en charge la résolution de fréquence maxi 3440x1440-100Hz, prend également en charge FreeSync Premium et la fonction HDR.

Contrôles externes

1 2 3 4 5

No. Élément Description
1	Boutond'alimentation	Appuyez la touche pour allumer le moniteur, et appuyez plus de 5 secondes pour l'éteindre.
2	Bouton quitter/gauche	Quittez ou retournez au menu précédent.
3 Bouton bas Descendez dans le menu.
4 Bouton Menu Accédez aux sous-menus.
5 Bouton haut Montez dans le menu.

FreeSync Premium (Pour HDMI/DP seulement) :

Cela peut permettre à une source graphique prise en charge par FreeSync Premium d'ajuster dynamiquement la fréquence de rafraîchissement de l'affichage en fonction des fréquences d'images typiques du contenu pour un affichage à efficacité énergétique, pratiquement sans saccade et à faible latence.

Utiliser le menu contextuel

Le contenu suivant est une référence générale seulement. Les spécifications du produit peuvent varier.

Le menu à l'écran (OSD) peut être utilisé pour ajuster les paramètres de votre moniteur OLED. Appuyez la touche pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité d'image, la position du menu OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante :

Page principale

A

PREDATOR

B

Menu

C

Mode Standard

D

Brightness 80

A. Menu principal
B. Raccourci 1 : Modes, Luminosité, Volume, Gamma, Contraste, Sélection du port USB
C. Raccourci 2 : Modes, Luminosité, Volume, Gamma, Contraste, Sélection du port USB
D. Entrée

Entrée

Ouvrez le contrôle d'entrée et sélectionnez une source d'entrée DP ou HDMI. Quand vous avez terminé, utilisez pour revenir au niveau supérieur.

Input HDMI Input Auto Source On Move Enter Exit

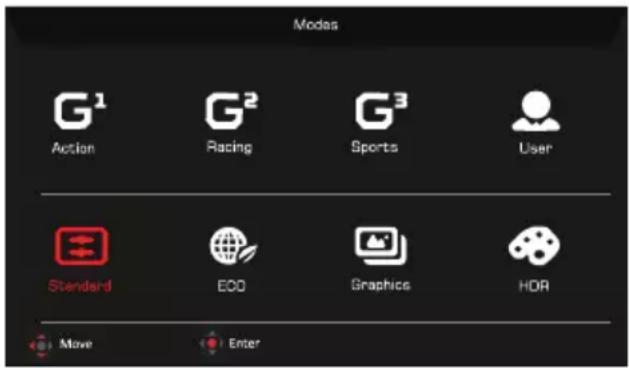

Raccourci 1 (par défaut : Mode)

Pour choisir le mode de scénario (G1, G2, G3), le profil défini par l'utilisateur à utiliser ou le mode de scénario (Utilisateur, Standard, ÉCO, Graphique, HDR).

Raccourci 2 (par défaut : Luminosité)

Ouvrez le contrôle Luminosité et sélectionnez le paramètre Luminosité. Quand vous avez terminé, utilisez pour revenir au niveau supérieur.

Ouvrez la page Fonction pour sélectionner une fonction du menu et ajustez les paramètres souhaités en utilisant les flèches. Vous pouvez également afficher les informations système de votre moniteur depuis cette page. Quand vous avez terminé, utilisez pour revenir au niveau supérieur.

1. Appuyez la touche Menu principal pour ouvrir le menu OSD.
2. Utilisez la touche de direction vers le haut ou vers le bas pour sélectionner Image dans le menu OSD. Puis appuyez Entrée pour accéder à l'élément que vous souhaitez ajuster.
3. Utilisez la touche de direction vers la gauche ou la droite pour ajuster les curseurs.


1. Appuyez la touche MENU pour faire apparaître le menu OSD.
2. En utilisant le bouton, sélectionnez Image dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le touche pour ajuster les curseurs.

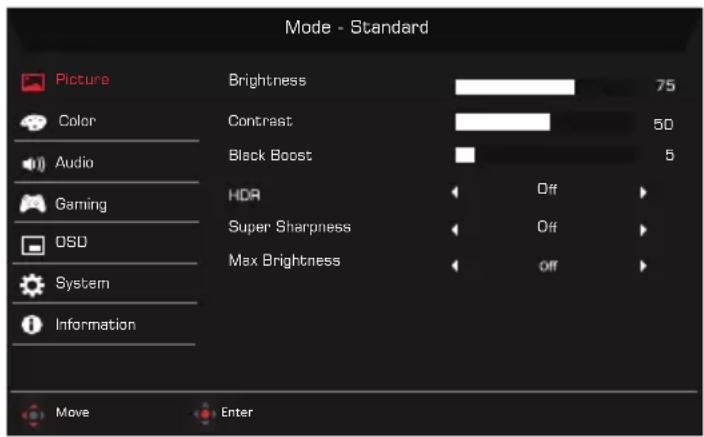

4. Ouvrez la page Image pour ajuster Luminosité, Contraste, Boost du noir, HDR et Super netteté, Luminosité max.
5. Luminosité : Ajustez la luminosité de 0 à 100.

Remarque : Ajuste la balance entre les niveaux lumineux et sombres.

1. Contraste : Ajustez le contraste de 0 à 100.

Remarque : Définit le degré de différence entre les zones claires et sombres.

1. Boost du noir : Ajustez le niveau noir de 0 à 10. Améliore les ombres en augmentant la luminosité sans changer les teintes plus claires.

Remarque : Si l'image est très lumineuse ou comporte peu de zones d'ombre, le réglage de ce paramètre peut ne pas entraîner de changements notables dans l'image.

1. HDR : Peut contrôler (désactivé / auto), la valeur par défaut est désactivé, le réglage sur auto détectera et traitera automatiquement le signal HDR.

Remarque : 1. Lorsque HDR = Auto, les modes seront également automatiquement réglés sur « HDR ».

1. Lorsque HDR = Auto, certains paramètres : (ACM, Gamma, Contraste, Boost du noir...) sont grisés et désactivés, et si vous changez d'autres paramètres ajustables, les « Modes » ne passeront pas en mode « Utilisateur ».

2. La Xbox ne prenant actuellement pas en charge le HDR à la résolution FHD, la fonction HDR ne peut pas être activée lorsque connecté à la Xbox.

3. La technologie Super netteté peut simuler des images haute résolution en augmentant la densité de pixels de la source d'origine. Cela peut rendre les images plus nettes et claires.

4. Luminosité max : Par défaut, est désactivé.

Remarque : Du fait de considérations environnementales, la luminosité par défaut de l'écran sera faible. Elle peut être ajustée selon vos préférences en suivant les étapes suivantes :

étape1 : Allez dans le menu OSD > Image > Luminosité max, et passez de Désactivé à Activé pour augmenter la luminosité.

étape2 : Une fois que la Luminosité max est sur Activé, ajustez la valeur de Luminosité entre 0-100 selon vos préférences.

Couleur

Mode - Standard Picture Color Audio Gaming OSO System Information Gamma 2.2 Color Temp Warm RGain 50 GGain 50 B Gain 50 R Bias 50 G Bias 50 B Bias 50 Adjust OK

Mode - Standard Picture Color Audio Gaming OSD System Information Modes Color Space Grayscale Mode 6-axis Hue 6-axis Saturate Standard Off Adjust OK

1. Appuyez la touche MENU pour ouvrir le menu OSD.
2. En utilisant le bouton, sélectionnez Couleur dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
3. Utilisez le bouton pour sélectionner le paramètre.

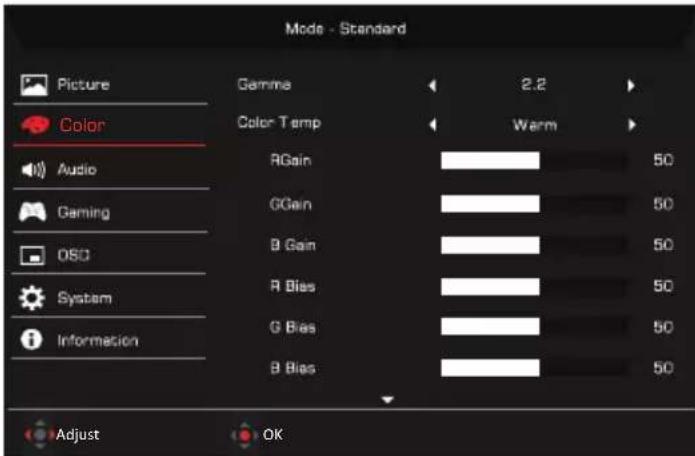

4. Le mode Gamma vous permet d'ajuster le ton de la luminance. La valeur par défaut est 2,2 (valeur standard pour Windows).
5. Temp. Couleur : La valeur par défaut est Chaud. Vous pouvez choisir Normal, Utilisateur, Lumière bleue, Clair et Chaud.
6. Modes : Sélectionnez votre mode préféré parmi Action, Course, Sports, Utilisateur, Standard, ÉCO, Graphique et HDR.

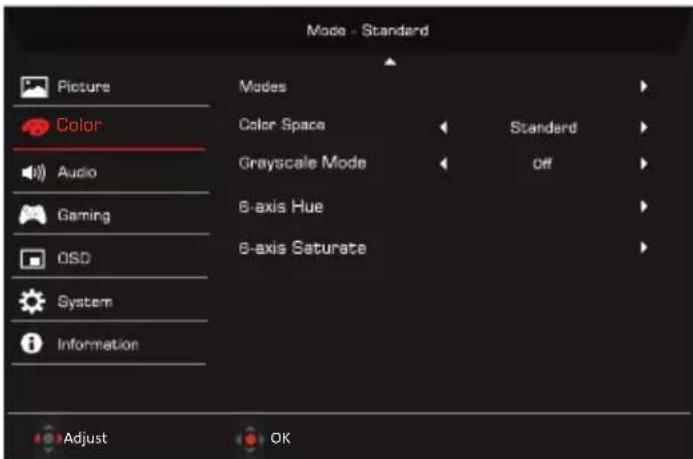

7. Espace de couleurs : Vous pouvez choisir Standard, SMPTE-C, DCI, EBU, HDR, Rec.709 ou sRGB.

Remarque : 1. Si Espace de couleurs est « HDR », Modes est automatiquement réglé sur « HDR ».

1. Si Espace de couleurs n'est pas « HDR », Modes est réglé sur « Standard ».

2. Mode niv gris : Sélectionnez Allumé ou Éteinte pour activer ou désactiver le mode niveaux de gris. Le réglage par défaut est désactivé.

3. Teinte 6 axes : Ajustez la Teinte rouge, verte, bleue, jaune, magenta et cyan.

4. Saturation 6 axes : Ajustez la Saturation rouge, verte, bleue, jaune, magenta et cyan.

Audio

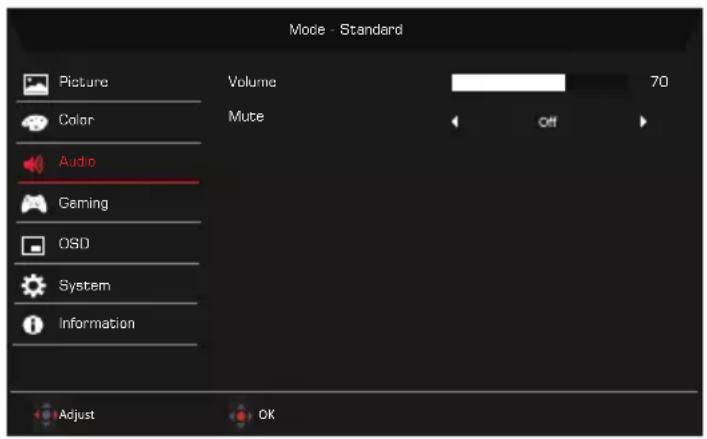

Mode - Standard Picture Volume 70 Color Mute Audio Gaming OSD System Information Adjust OK

1. Appuyez la touche MENU pour ouvrir le menu OSD.
2. En utilisant le bouton, sélectionnez Audio dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
3. Utilisez le bouton pour sélectionner le paramètre.
4. Volume : Ajuster le volume.
5. Muet : Sélectionnez Allumé ou Éteinte.

Jeux

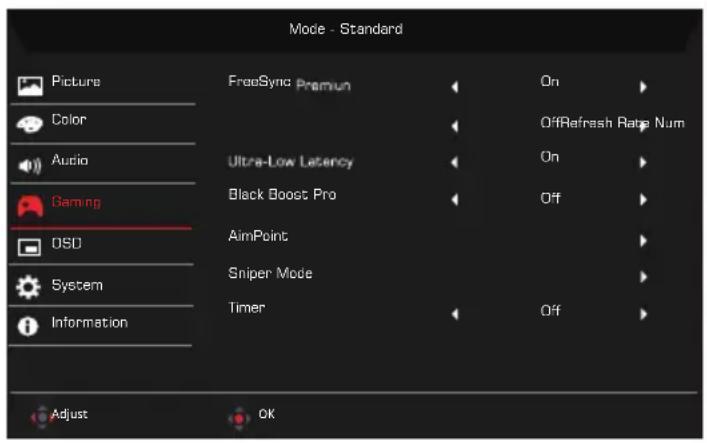

Mode - Standard Picture FreeSync Premun On Color OffRefresh Rate Num Audio Ultra-Low Latency On Gaming Black Boost Pro Off OSD AimPoint System Sniper Mode Information Timer Off Adjust OK

1. Appuyez la touche MENU pour ouvrir le menu OSD.
2. En utilisant le bouton, sélectionnez Jeux dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
3. Utilisez le bouton pour sélectionner le paramètre.
4. FreeSync Premium : Par défaut est Activé, vous pouvez choisir Désactivé.
5. N tx rafraîcht : Affichez le taux de rafraîchissement actuel du panneau sur l'écran.

Remarque : Si FreeSync Premium est réglé sur « Activé », vous pouvez voir la Fréquence verticale changer dans l'OSD.

1. Très faible latence : Réglez sur Activé pour accélérer le temps de traitement du processus de changement d'affichage.

Remarque : • Très faible latence ne prend pas en charge le mode vidéo entrelacé.

• Très faible latence ne prend pas en charge la fréquence verticale inférieure à 48Hz.
• Très faible latence ne prend pas en charge les résolutions inférieures à 800x600.
• Très faible latence prend uniquement en charge Mode Large = Plein et grisé.
• Si AMD FreeSync Premium est « Désactivé », Très faible latence peut contrôler « Activé » ou « Désactivé ».
• Si AMD FreeSync Premium est « Activé », Très faible latence réglé automatiquement sur « Activé » et grisé.

• Pour une définition détaillée des fonctions et des informations, veuillez consulter la spécification Très faible latence d'Acer.

• Boost du noir pro : Lorsque Boost du noir pro est activé, il compense la luminosité du niveau sombre, de sorte que les objets situés en niveau sombre soient clairement visibles.

Remarque : • Boost du noir pro par défaut est « Désactivé ».

- Boost du noir pro est « Activé », HDR est automatiquement désactivé.

1. Point de visée : Affichez un point de visée sur l'écran pour les jeux de tir.

2. Mode sniper : Accessibilité pour les jeux.

3. Mode de portée

4. Taux de portée : Pour contrôler le taux d'agrandissement du contenu.
5. Taille de la portée : Pour contrôler la taille de la fenêtre de la portée.
6. Portée avec vision nocturne : Pour contrôler l'effet de la vue nocturne.
7. Taux de portée : Choisissez le taux de portée (1,5x, 2x, 4x), la valeur par défaut est 2x.
8. Taille de la portée : Choisissez la taille de la portée (Petite, Moyenne, Grande), la valeur par défaut étant Moyenne.
9. Portée avec vision nocturne : Pour filtrer le canal R&B.

Portée avec vision nocturne : Désactivé Portée avec vision nocturne : Activé

1. Minuteur : L'OSD affiche le minuteur en haut à gauche du moniteur.

Remarque : 1. Si vous sélectionnez 30 minutes, l'OSD effectuera un compte à rebours de 30:00 à 00:00.

1. Quand le minuteur est activé, Point de visée et N tx rafraîcht sont grisés.

OSD

Mode - Standard Picture Color Audio Gaming OSD System Information EnglishLanguage 10 Transparency Off OSD Lock Off Adjust OK

1. Appuyez la touche MENU pour ouvrir le menu OSD.
2. En utilisant le bouton, sélectionnez Système dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
3. Utilisez le bouton pour sélectionner le paramètre.

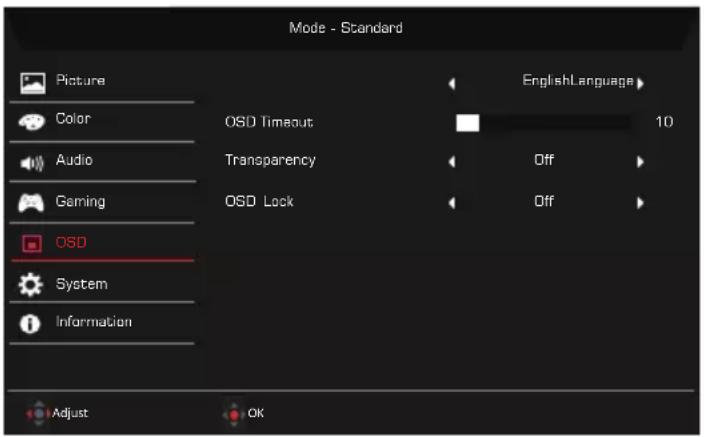

4. Langue : Définissez la langue du menu OSD.
5. Délai de l'OSD: Ajustez le délai avant la désactivation du menu OSD.
6. Transparence : Sélectionnez la transparence lors de l'utilisation du mode jeux. La transparence peut être 20%, 40%, 60%, 80% ou Désactivé.
7. Verrouillage OSD : La fonction Verrouillage OSD est utilisée pour empêcher le bouton OSD d'être appuyé de manière accidentelle.

Remarque : 1. OSD verrouillé :

Définissez le Verrouillage OSD sur « Activé » dans le menu OSD et appuyez sur « Entrée ».

Le message « OSD verrouillé » apparaîtra au milieu de l'écran et les DÉL clignoteront en bleu.

Lorsque vous appuyez sur une touche, le message « OSD verrouillé » s'affichera.

1. OSD déverrouillé :

Appuyez la deuxième touche OSD pendant 3 secondes pour déverrouiller le menu OSD. Le message « OSD déverrouillé » apparaîtra au milieu de l'écran et les DÉL deviendront bleue.

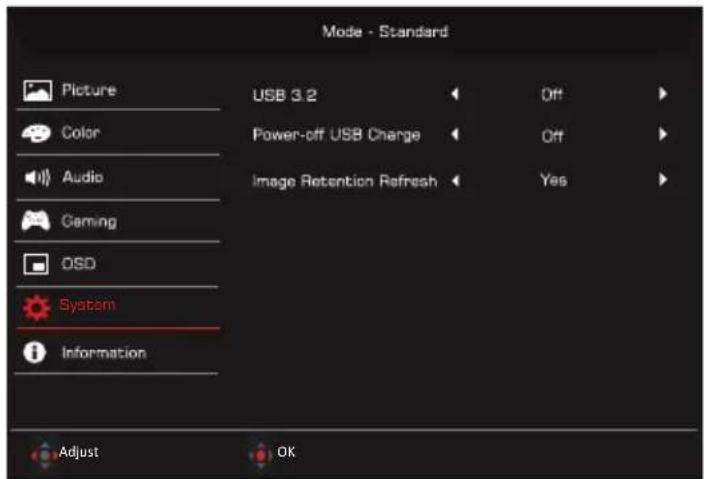

Système

Mode - Standard Picture Color Audio Gaming OSD System Information Input Auto Source Wide Mode Hot Key Assignment DDO/CI HDMI Black Level Quick Start Mode USB Port Select HDMI On FULL On Normal Off Auto Adjust OK

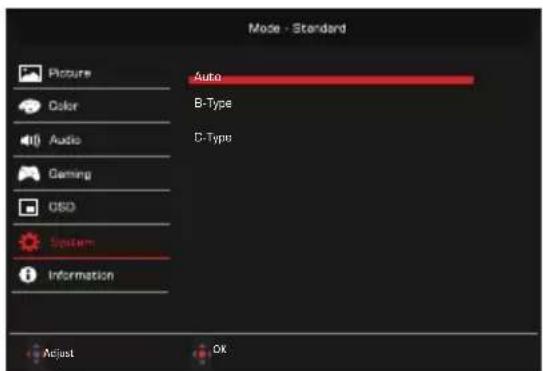

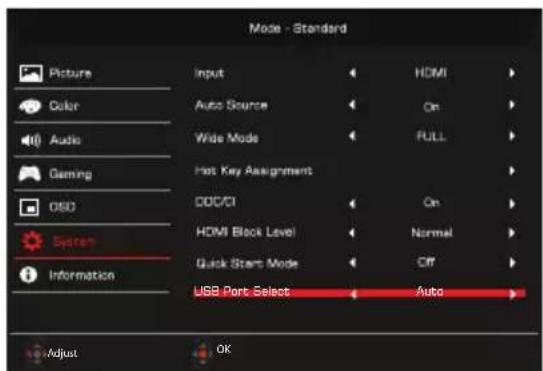

1. Le menu Système peut être utilisé pour sélectionner les sources d'entrée du signal et d'autres paramètres importants, notamment les types d'entrée.
2. Appuyez la touche MENU pour ouvrir le menu OSD.
3. En utilisant le bouton, sélectionnez OSD dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
4. Utilisez le bouton pour sélectionner le paramètre.

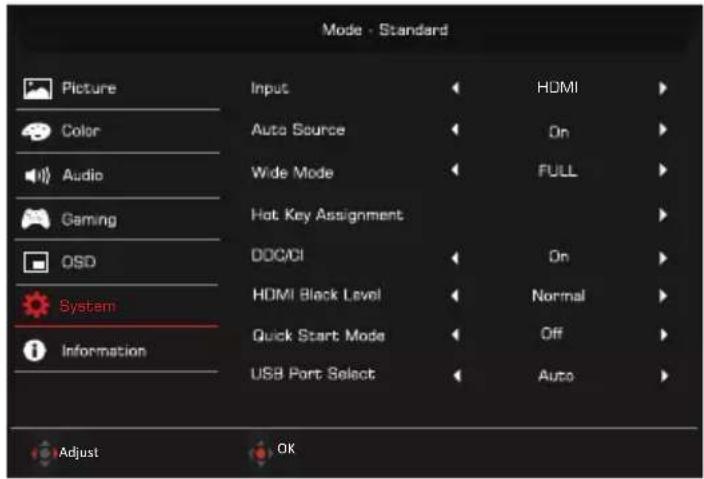

5. Entrée : Sélectionnez la source parmi HDMI1, HDMI2, DP, DP ALT.
6. Source auto : Recherche automatiquement les sources d'entrée disponibles.
7. Mode Large : Vous pouvez sélectionner le format d'écran que vous utilisez. Les options sont Plein, Aspect, 1:1 et 21:9.
8. Affectation raccourcis : Sélectionnez la fonction Raccourci 1 ou Raccourci 2.
9. DDC/CI : Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur.

Remarque : DDC/CI, est l'acronyme de Display Data Channel/Command Interface, qui permet aux commandes du moniteur d'être envoyées via logiciel.

1. Niveau noir HDMI : Vous pouvez sélectionner le niveau noir sous la source HDMI.

2. Md démarr rapide : Sélectionnez Désactivé ou Activé. Le réglage par défaut est « Désactivé ». Activez pour accélérer la vitesse de démarrage.

3. Sélection du port USB : Définissez le type de port USB sur Type C ou Type B ou Auto.

4. USB 3.2 : Par défaut « Activé ». Il peut contrôler la bande passante USB.

- USB 3.2 = "Activé" par défaut.

1. Charge USB hors tension : Sélectionnez « Activé » pour alimenter le port USB et sélectionnez « Désactivé » pour activer le mode d'économie d'énergie/C.C. désactivé.

Remarque : 1. Pour se conformer aux normes énergétiques internationales, cet affichage est actuellement réglé sur le mode d'économie d'énergie, qui désactive certaines fonctions quand l'affichage est mis en veille et qu'il est hors tension (C.C. désactivé).

1. Régler « Charge USB hors tension » sur « Activé » permet d'activer toutes les fonctions de l'affichage et peut consommer plus d'énergie.

Configurer le KVM

Mode - Standard Picture Color Audio Gaming 080 System Information Input Auto Source Wide Mode Hot Key Assignment DDC/CI HDMI Block Level Quick Start Mode USB Port Select HDMI On FULL On Normal Off Auto Adjust OK

Mode - Standard Picture Color Audio Gaming OSO System Information Auto B-Type C-Type Adjust OK

1. Vous pouvez suivre les instructions ci-dessous pour configurer le KVM pour votre moniteur :

2. Connectez le type C/USB-B à votre ordinateur

3. Sélectionnez type C/USB-B de Sélection du port USB dans l'OSD
4. Configuration suggérée :

USB-A USB-B AUDIOHDMI2 HDMI1 I Type C vers ordinateur portable

USB-A vers clavier/souris USB-B/DP/HDMI vers PC

Remarque : Quand vous connectez deux ordinateurs au moniteur, configurez les paramètres USB dans le menu OSD pour partager entre les deux ordinateurs un seul jeu de clavier et de souris connecté au moniteur.

1. Actualisation de la rétention d'image : Pour réduire le risque de rétention d'image, si le moniteur a été utilisé pendant plus de 4 heures, l'actualisation de la rétention d'image démarre automatiquement après l'extinction du moniteur. Vous pouvez également lancer l'actualisation de la rétention d'image manuellement via le menu OSD. Quand le processus d'actualisation de la rétention d'image commence, le moniteur affiche un message d'avertissement et la DÉL d'alimentation commence à clignoter alternativement en bleu et en orange. Quand la DÉL d'alimentation s'éteint, cela indique que le processus d'actualisation de la rétention d'image est terminé, la durée de l'actualisation de la rétention d'image est d'environ 5 minutes.

Remarque : Pendant le processus d'actualisation de la rétention d'image, n'éteignez pas l'écran et ne débranchez pas l'alimentation.

Informations du produit

1. Appuyez la touche MENU pour ouvrir le menu OSD.

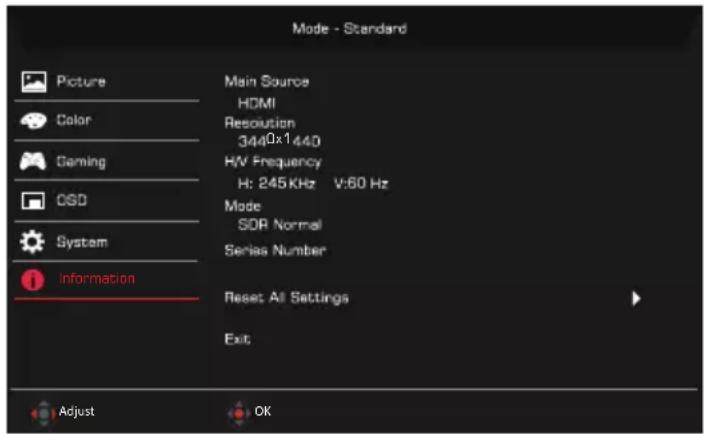

2. En utilisant les touches, sélectionnez Informations pour afficher les informations de base pour votre moniteur et l'entrée actuelle.
3. Réinitial ts réglages : Réinitialisez tous les réglages aux valeurs par défaut de l'usine.

Enregistrer le réglage vers...(Mode Utilisateur seulement)

1. Appuyez la touche MENU pour ouvrir le menu OSD.

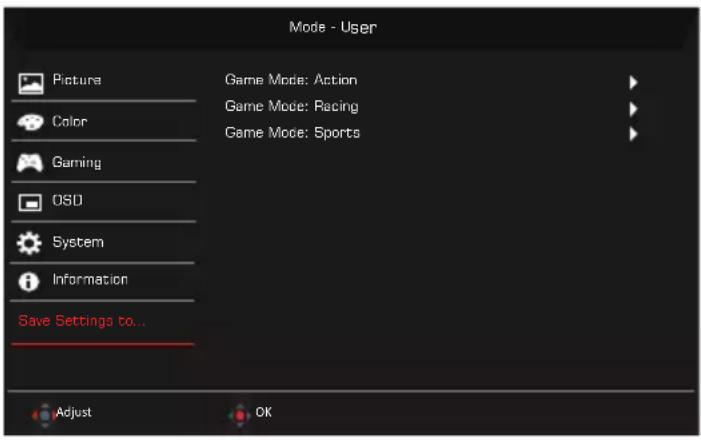

2. En utilisant le bouton, sélectionnez « Enregistrer le réglage vers... » dans le menu OSD. Sélectionnez votre mode préféré.
3. Enregistrer le réglage vers le Mode jeu : Trois profils définis par l'utilisateur sont disponibles (Action, Course et Sports). Enregistrez vos paramètres personnalisés en Mode jeu afin de les implémenter automatiquement lorsque vous les sélectionnerez par la suite.

DÉPANNAGE

Avant d'envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré.

Mode HDMI/DP (en option)

Problèmes Statut actuel Remède

Pas d'image Bleu En utilisant l'OSD, ajustez la luminosité et

le contraste au maximum ou restaurez leur réglages par défaut.

Vérifiez si le câble de signal est correctement connecté, ce qui peut être déterminé en branchant et débranchant le câble. Vérifiez si le PC fonctionne correctement ou en mode Veille prolongée.

Pour sortir le PC du mode Veille, vous pouvez cliquer sur la souris ou appuyer n'importe quelle touche du clavier.

DÉL éteinte Vérifiez l'interrupteur d'alimentation.

Vérifiez si le cordon d'alimentation secteur est correctement connecté au moniteur.

Informations sur le recyclage pour les États-Unis d'Amérique

Acer encourage les propriétaires d'équipements informatiques à les recycler de manière responsable quand ils n'en ont plus besoin. Acer propose des programmes et des services pour aider les propriétaires d'équipements dans ce processus.

Pour plus d'informations sur le recyclage des équipements informatiques, veuillez visiter le site : https://www.acer.com/ac/en/US/content/recycling

Informations produit pour le label énergétique de l'UE
