Caractéristiques	Détails
Type de caméra	Caméra de surveillance extérieure
Résolution	4MP (2560 x 1440 pixels)
Vision nocturne	Oui, jusqu'à 30 mètres
Angle de vue	90 degrés
Connectivité	IP, compatible avec les systèmes NVR
Alimentation	PoE (Power over Ethernet)
Stockage	Compatible avec enregistrement sur NVR
Matériau	Boîtier en métal, résistant aux intempéries
Dimensions	Non spécifiées
Poids	Non spécifié
Garantie	2 ans
Installation	Fixation murale, nécessite un montage
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité	Chiffrement des données, accès sécurisé
Accessoires inclus	Vis de montage, guide d'installation

FOIRE AUX QUESTIONS - LNZ44P12B Lorex

Comment connecter ma caméra Lorex LNZ44P12B à mon réseau Wi-Fi ?

Assurez-vous que votre caméra est sous tension. Utilisez l'application Lorex pour rechercher des appareils dans votre réseau, puis suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi.

Que faire si ma caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Essayez de réinitialiser la caméra en la débranchant pendant 30 secondes puis en la rebranchant.

Comment accéder aux images enregistrées sur ma caméra ?

Ouvrez l'application Lorex et connectez-vous à votre compte. Accédez à la section 'Historique' ou 'Enregistrements' pour visualiser les images enregistrées.

La qualité de l'image est mauvaise, que puis-je faire ?

Vérifiez que la lentille de la caméra est propre et qu'il n'y a pas d'obstacles devant elle. Assurez-vous également que la caméra est correctement positionnée pour une meilleure exposition à la lumière.

Comment réinitialiser ma caméra Lorex LNZ44P12B aux paramètres d'usine ?

Localisez le bouton de réinitialisation sur la caméra, appuyez et maintenez-le enfoncé pendant 10 secondes jusqu'à ce que vous voyiez un clignotement des lumières LED. Cela réinitialisera la caméra aux paramètres d'usine.

Pourquoi je ne reçois pas de notifications de mouvement ?

Vérifiez les paramètres de détection de mouvement dans l'application Lorex. Assurez-vous que les notifications sont activées et que la sensibilité de détection est correctement réglée.

Ma caméra se déconnecte fréquemment du réseau, que faire ?

Vérifiez la force du signal Wi-Fi à l'emplacement de la caméra. Essayez de rapprocher le routeur ou d'utiliser un répéteur Wi-Fi pour améliorer la connexion.

Puis-je utiliser ma caméra Lorex LNZ44P12B à l'extérieur ?

Oui, la caméra Lorex LNZ44P12B est conçue pour un usage extérieur. Assurez-vous qu'elle est installée dans un endroit protégé des intempéries excessives.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application Lorex, allez dans les paramètres de votre caméra et recherchez l'option de mise à jour du firmware. Suivez les instructions pour télécharger et installer la mise à jour.

MODE D'EMPLOI LNZ44P12B Lorex

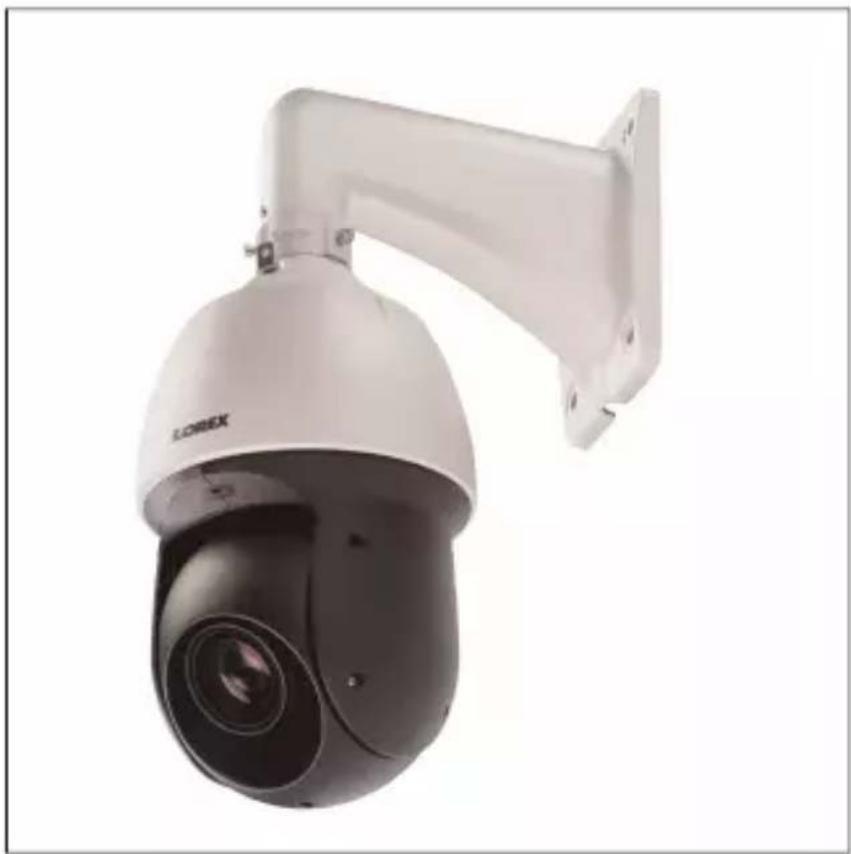

Manuel d'utilisation PTZ Série P10 LNZ44P12 Caméra thermique PTZ 4 MP IP

Merci d'avoir acheté ce produit. Lorex s'engage à fournir à nos clients une solution de sécurité fiable et de haute qualité.

Ce manuel fait référence au modèle suivant :

LNZ44P12

Pour consulter en ligne le plus récent manuel, les téléchargements et les mises à jour du produit, et pour en savoir plus sur notre gamme complète d'accessoires, visitez notre site Web au :

lorextechnology.com

AVERTISSE-MENT

RISQUE D'ÉLECTROCUTION

NE PAS OUVRIR

AVERTISSEMENT : NE PAS RETIRER LE COUVERCLE AFIN RÉDUIRE LE RISQUE DE DÉCHARGES ÉLECTRIQUES. AUCUNE PIÈCE INTERNE NE NÉCESSITE D'ENTRETIEN.

SE RÉFÉRER À UN TECHNICIEN QUALIFIÉ.

Le symbole d'éclair fléché dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boîtier du produit pouvant être d'amplitude suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation qui accompagne l'appareil.

AVERTISSEMENT : POUR PRÉVENIR TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU L'HUMIDITÉ.

MISE EN GARDE : POUR ÉVITER LES DÉCHARGES ÉLECTRIQUES, JUMELEZ LA LAME LARGE DE LA FICHE À LA FENTE LARGE ET INSÉREZ COMPLÈTEMENT.

Tables des matières

3.1 Option 1 : Branchement de la caméra à un NVR ..... 4

3.2 Connexion des caméras au réseau local (LAN) ..... 5

3.3 Ajout de la caméra PTZ aux NVR de série LNR/NR.... .... .... .... .... .... 9

3.4 Ajout de la caméra PTZ aux NVR de série LNK. ..... .... .... .... .... .... .. 11

4.2 Installation (intérieur/extérieur)... ..... ..... ..14

5 Contrôle de la caméra PTZ avec un NVR (enregistreur vidéo par réseau) .... .... .... .... .... 19
6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/ NR ... .... .... .... .... .... .... .... .... .... .... ..20

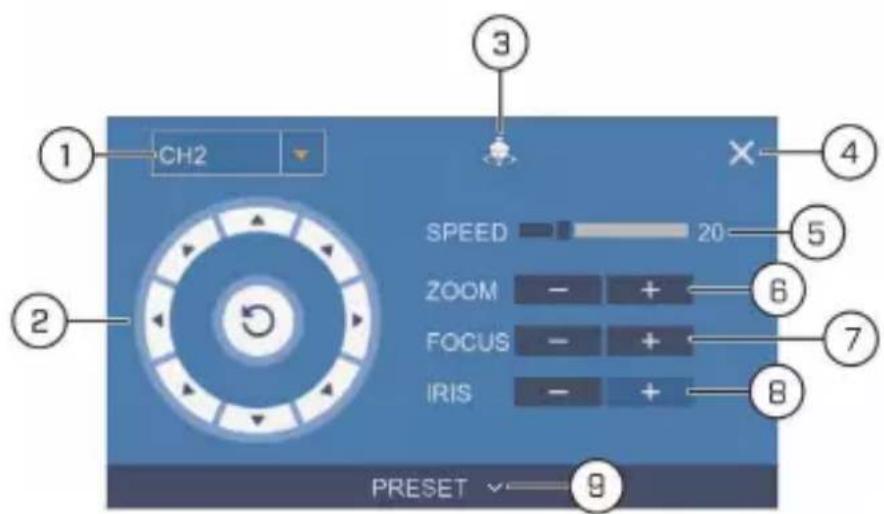

6.1 Contrôle de la caméra PTZ .... ..... ..... 21

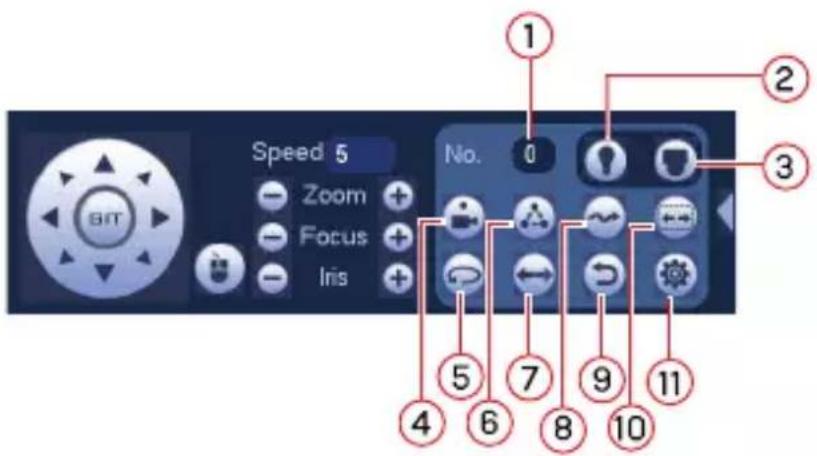

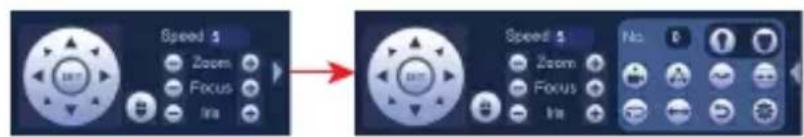

6.2 Contrôles PTZ avancés .... ..... .... .... .... .23

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK ..... 30

7.1 Contrôle de la caméra PTZ .... .... .... .... 31

10 Insérer la cardé microSD (optionnelle) et réinitialiser la caméra... ..... ..... ..... ..... ..... ..42

1 Consignes de sécurité

• Lire attentivement ce guide et le garder pour consultation ultérieure
• Suivre toutes les instructions pour une bonne utilisation et manipuler avec attention
• Utiliser la caméra à la température spécifiée, au taux d'humidité et au niveau de tension affichés dans les spécifications techniques.
• La caméra est conçue pour un usage extérieur et est résistante aux intempéries lorsqu'elle est bien installée. La caméra n'est pas conçue pour être immergée dans l'eau. Il est recommandé d'installer la caméra dans un endroit couvert.
• Ne pas démonter la caméra.
• Ne pas pointer votre caméra vers le soleil ou une source intense de lumière.
• Utiliser seulement le bloc d'alimentation régulé fourni. L'utilisation d'un bloc d'alimentation non régulé et non conforme peut endommager ce produit et annuler la garantie.
• S'assurer d'installer la caméra à un endroit capable de supporter le poids de la caméra.
• S'assurer qu'il n'y ait pas de câbles électriques sous tension à l'endroit où vous prévoyez fixer la caméra.
• Un nettoyage périodique peut s'avérer nécessaire. Utiliser un linge humide seulement. Ne pas utiliser autre chose que de l'eau pour nettoyer le couvercle du dôme, étant donné que les produits chimiques tels que l'acétone peuvent endommager le plastique de manière permanente.

2 Mise en route

La caméra comprend les composants suivants :

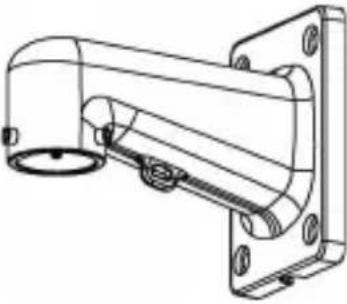

Caméra PTZ Support mural Adaptateur de courant

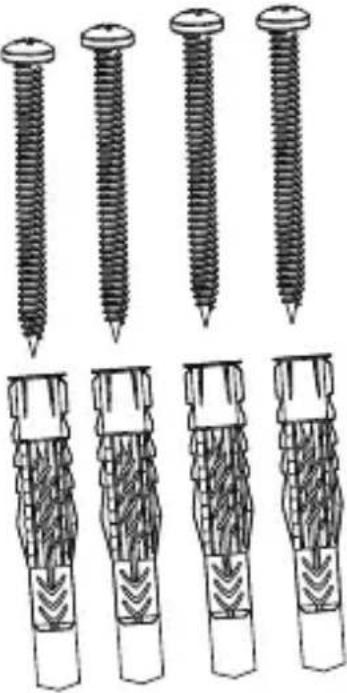

Câble d’extension 100 pi (30,5m) Ethernet	Vis de montage et ancrages (× 4)	Vis M6 × 14 (× 3)

2 Mise en route

4 x rondelles plates	Bague en caoutchouc	Chaîne de sécurité
Clé hexagonale Manuel d’utilisation

REMARQUE

Les accessoires peuvent être différents de ceux qui apparaissent dans ce guide.

3 Brancher la caméra

REMARQUE

Il est recommandé de brancher la caméra à votre NVR et de tester les contrôles PTZ avant l'installation permanente. Pour plus d'informations sur la configuration des commandes PTZ, voir 5 Contrôle de la caméra PTZ avec un NVR (enregistreur vidéo par réseau), page 19.

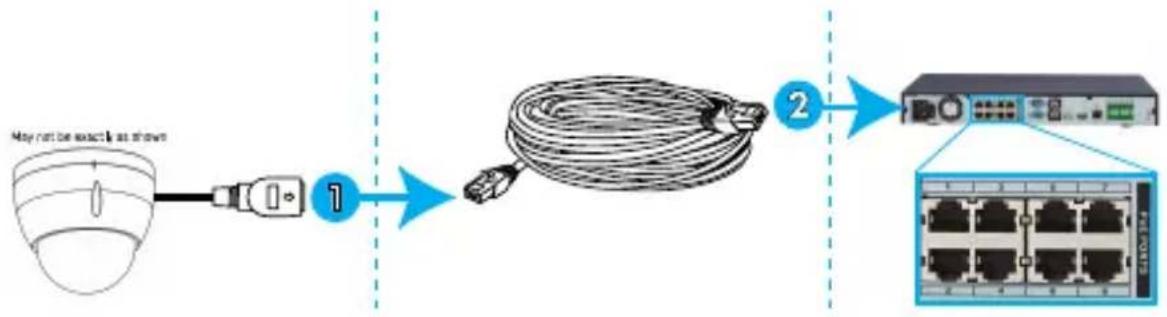

3.1 Option 1 : Branchement de la caméra à un NVR

1. Brancher le connecteur PoE+ sur le câble de caméra au câble de rallonge Ethernet inclus.
2. Brancher le câble de rallonge Ethernet à l'un des ports PoE+ sur le panneau arrière de votre NVR.

REMARQUE

• Vous pouvez utiliser un câble Ethernet certifié CAT5e jusqu'à 300 pi (91 m) pour brancher la caméra à votre NVR.
• La caméra est Compatible avec les NVR de série LNR/NR/LNK, à l'exception des NVR de série LNR200 et LNR300.. Pour obtenir la liste la plus récente des enregistreurs compatibles, veuillez consulter lorextechnology.com/compatibility.

3.2 Connexion des caméras au réseau local (LAN)

Pour plus de flexibilité, vous pouvez également connecter la caméra au même réseau local (LAN) que le NVR. C'est réalisé en connectant la caméra au même routeur que le NVR. Pour ces installations, un commutateur externe PoE (vendu séparément) ou un adaptateur d'alimentation (inclus) doit être utilisé pour procurer du courant à la caméra. Vous devez aussi ajouter la caméra sur le NVR avant qu'elle montre une image sur le moniteur ou qu'elle soit enregistrée par le NVR.

Qu'est ce que PoE+?

PoE (alimentation par Ethernet) est une technologie qui permet aux câbles Ethernet d'amener l'alimentation aux dispositifs branchés. Les dispositifs de haute puissance tels que les caméras PTZ utilisent PoE + (également connu sous le nom de PoE catégorie 4 ou IEEE 802.3at), qui fournit plus de puissance aux dispositifs connectés que le PoE standard. Les NVR compatibles utilisent les ports PoE+ pour fournir l'alimentation et les commandes PTZ à la caméra, ainsi que les connexions vidéos au NVR. Les ports PoE+ fourniront jusqu'à 30W à chaque dispositif connecté, tandis que les ports PoE standard (catégorie 3) peuvent seulement fournir jusqu'à 15W. Afin d'utiliser cette caméra certifiée PoE+ sans adaptateur d'alimentation, vous devez le connecter directement à un NVR compatible (Compatible avec les NVR de série LNR/NR/LNK, à l'exception des NVR de série LNR200 et LNR300.) ou un commutateur PoE+ sur le même réseau que le NVR. Les commutateurs PoE peuvent être achetés sur lorextechnology.com. (modèle n° : ACCLPS241B (modèle à 4 chaînes) ou ACCLPS281B (modèle à 8 chaînes)).

Procéder comme suit pour connecter la caméra au NVR par le réseau LAN.

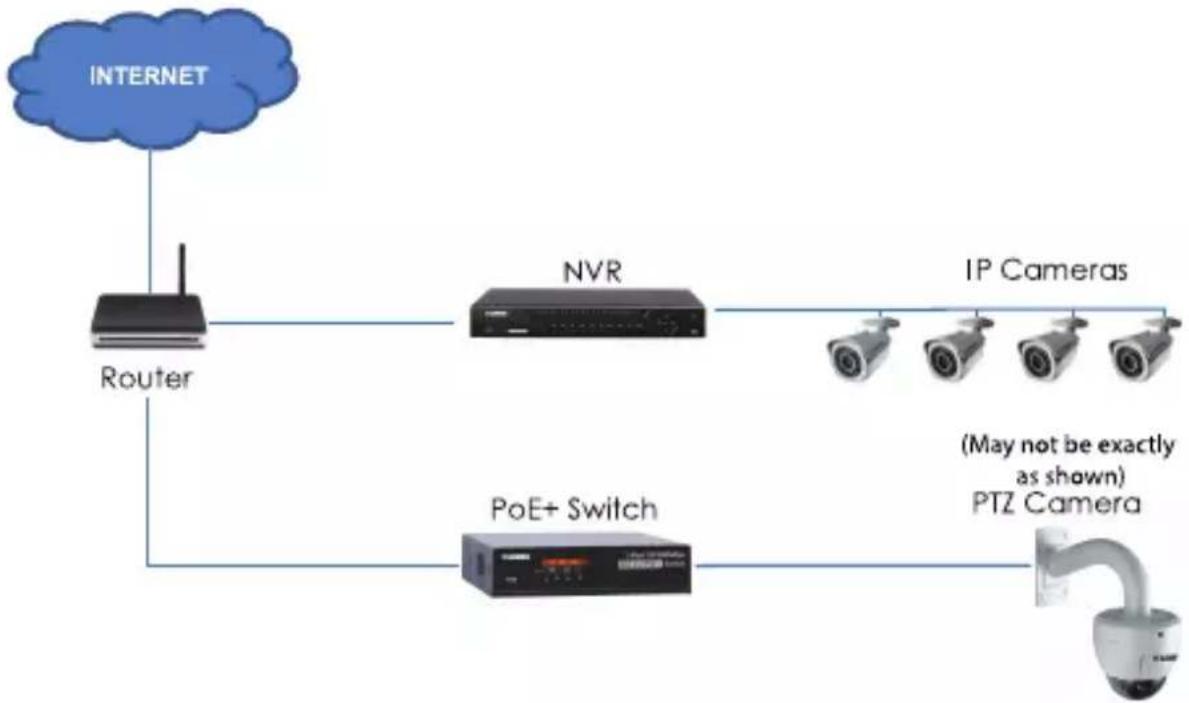

Étape 1 de 2 — Option A : Connexion de la caméra à votre réseau local en utilisant un commutateur PoE+ facultatif :

1. Brancher un câble Ethernet certifié CAT5e jusqu'à 300 pi (91 m) ou supérieur (non inclus) de votre port LAN sur un commutateur externe PoE+ (vendu séparément sur lorextechnology.com) à votre routeur. Brancher le câble d'alimentation au commutateur PoE et dans une prise de courant ou un parasurtenseur.

REMARQUE

La terminologie peut varier selon le modèle de commutateur PoE+ que vous utilisez.

1. Brancher la caméra au commutateur PoE+ à l'aide du câble Ethernet inclus (ou un câble Ethernet CAT5e jusqu'à 300 pi (91 m)). Le commutateur PoE+ peut procurer l'alimentation et la transmission vidéo de la même manière que votre NVR.

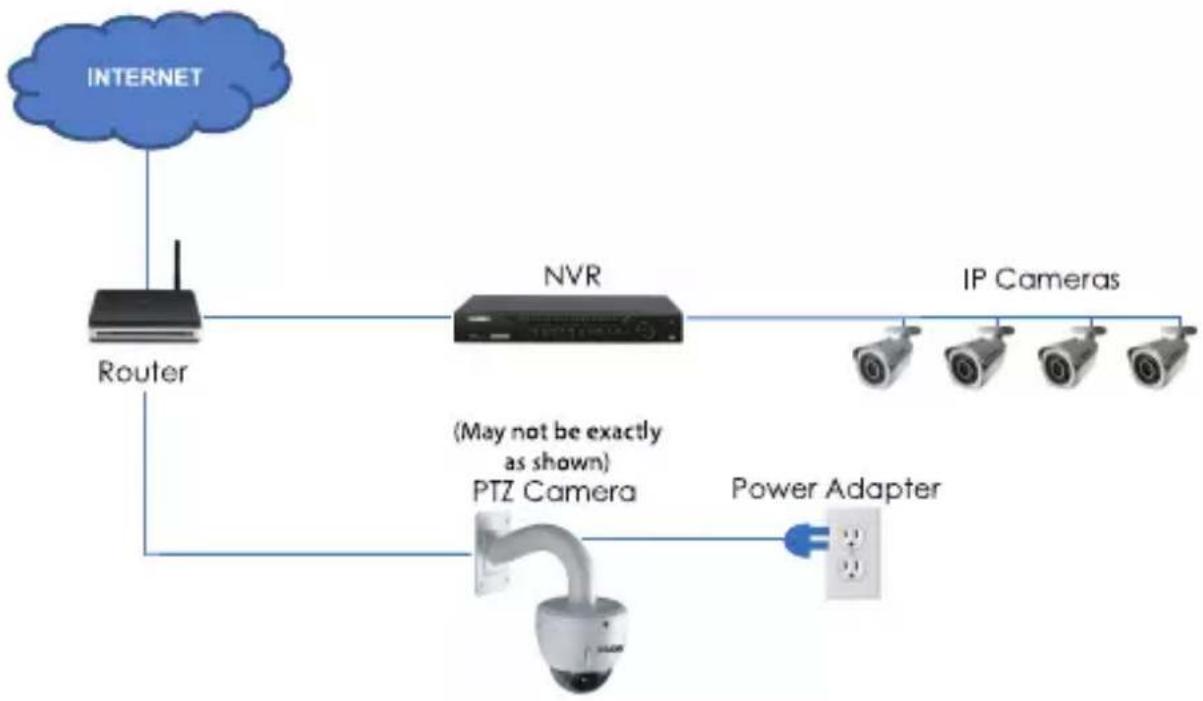

Étape 1 sur 2 — Option B : Connexion de la caméra à votre réseau local en utilisant un adaptateur d'alimentation :

1. Brancher le bloc d'alimentation inclus à la caméra.
2. Brancher la caméra à un routeur dans le même réseau que le NVR en utilisant le câble Ethernet inclus (ou un câble Ethernet certifié CAT5e jusqu'à 300 pi (91 m) ou supérieur).

Étape 2 de 2 : Ajout de la caméra au NVR :

• Pour plus d'informations sur l'ajout de la caméra PTZ aux NVR de série LNR/NR, voir 3.3 Ajout de la caméra PTZ aux NVR de série LNR/NR, page 9.
• Pour plus d'informations sur l'ajout de la caméra PTZ aux NVR de série LNK, voir 3.3 Ajout de la caméra PTZ aux NVR de série LNR/NR, page 9.

REMARQUE

Pour plus d'informations sur la localisation du numéro de série et de modèle de votre enregistreur, www.lorextechnology.com consultez et recherchez la section « Où se trouve le numéro de série et de modèle ».

3.3 Ajout de la caméra PTZ aux NVR de série LNR/NR

Pour ajouter la caméra PTZ aux NVR de série LNR/NR.

Les instructions suivantes s'appliquent au modèle de NVR série LNR400. Pour savoir comment commander les caméras PTZ avec le système NVR, consulter le manuel du système NVR.

REMARQUE

• Non compatible avec les NVR de série LNR200/LNR300. Pour consulter la dernière liste à jour des enregistreurs compatibles, voir lorextechnology.com/compatibility.

• Vous devez disposer d'au moins un canal vide avant d'essayer d'ajouter la caméra à la. NVR (enregistreur vidéo par réseau).

• Faire un clic droit lors du visionnement en direct et sélectionner Search device.

3 Brancher la caméra

1. Se connecter avec le compte d'administrateur (nom d'utilisateur par défaut : admin; mot de passe par défaut : 000000).

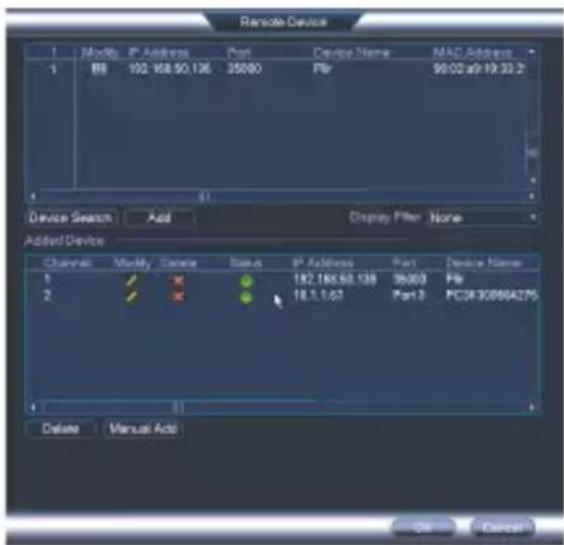

2. Cliquer sur Device Search. Le système cherche les caméras prises en charge sur le réseau.

1. Cocher la/les caméra(s) que vous souhaitez ajouter.

2. Cliquer sur Add. L'indicateur de statut devient vert si la caméra est bien connectée.

Remote Device 1 Mode IP Address Part Device Name MAC Address 1 88 102.168.50.136 35080 File 90:02 a9-19:33:2 Device Search Add Display Filter None Added Device Channel Modify Delete Status IP Address Part Device Name 1 ✓ ✗ 182.188.50.138 99009 File 2 ✓ ✗ 18.1.1.67 Part3 PCSR308664276 Delete Manual Acto

1. Cliquer sur OK pour sauvegarder les changements.

REMARQUE

Il est possible d'ajouter une caméra à un canal particulier en plaçant le curseur sur un canal vide (en mode écran partagé) et en cliquant 📄. Cliquer sur « Recherche dispositif » et double-cliquer sur la caméra à ajouter. Cliquer avec le bouton droit de la souris pour sortir.

3.4 Ajout de la caméra PTZ aux NVR de série LNK.

Ajouter la caméra PTZ aux NVR de série LNK.

Les instructions suivantes s'appliquent au modèle de NVR série LNK7000. Pour savoir comment commander les caméras PTZ avec le système NVR, consulter le manuel du système NVR.

1. À partir du visionnement en direct, déplacer le curseur sur le ca-

nal vide. Cliquer sur au centre du canal pour ajouter la caméra PTZ depuis le réseau local. Le menu Quick add s'affiche.

LOMEX LIR

REMARQUE

Si demandé, saisir le nom d'utilisateur du système (par défaut : admin) et votre mot de passe.

3 Brancher la caméra

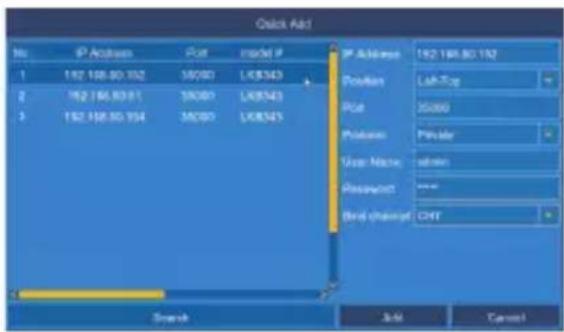

1. Cliquer sur Search. Le NVR balaie le réseau pour trouver des caméras compatibles. Une liste des caméras compatibles apparaît à gauche de l'écran.

Quick Add No. IP Address Port model IP 1 192 198.80 192 39280 LX8543 2 192 196.80 191 39280 LX8543 3 192 198.80 194 39280 LX8543 IP Address 192 198.80 192 Position Left Top Port 35080 Position Pinular User Name: shrbc Address: www Band channel: CHT Search Add Cancel

1. Cliquer sur la caméra que vous souhaitez ajouter. Les caractéristiques de la caméra sélectionnée apparaissent à droite de l'écran.
2. Sous Protocol, sélectionner ONVIF.
3. Cliquer sur Add.

4.1 Conseils et avertissements d'installation

AVERTISSEMENT

Assurez-vous d'installer la camra dans un endroit pouvant supporter le poids de la camra.

• La caméra est conçue pour être utilisée à l'extérieur. Il est recommandé d'installer la caméra dans un endroit couvert, par exemple sous l'avant-toit de la toiture.
• Il est recommandé d'installer la caméra aussi haut que possible pour obtenir la meilleure image possible.
• Fixer la caméra à un endroit où la lentille sera loin de la lumière du soleil directe et intense.
• Planifier l'installation des câbles pour que cela n'interfère pas avec les lignes de courant ou les lignes téléphoniques.
• S'assurer de respecter le code du bâtiment local.
• S'assurer que le câble de la caméra ne soit pas exposé ou coupé facilement.
• Fixer la caméra dans un lieu visible, mais hors de portée.

REMARQUE

Cet appareil comprend tous les composants requis pour le montage mural.

Pour la dernière version du logiciel et les manuels d'instructions complets :

1. Visitez lorextechnology.com.
2. Recherchez le numéro de modèle de votre produit.
3. Cliquez sur votre produit dans les résultats de la recherche.
4. Cliquez sur l'onglet Téléchargements.

4.2 Installation (intérieur/extérieur)

ATTENTION

• S'assurer de débrancher le câble d'alimentation avant d'installer la caméra. La caméra commencera immédiatement à bouger lorsque le câble d'alimentation sera branché.
• S'assurer d'installer la caméra dans un endroit pouvant supporter le poids de la caméra.

Pour installer la caméra au mur :

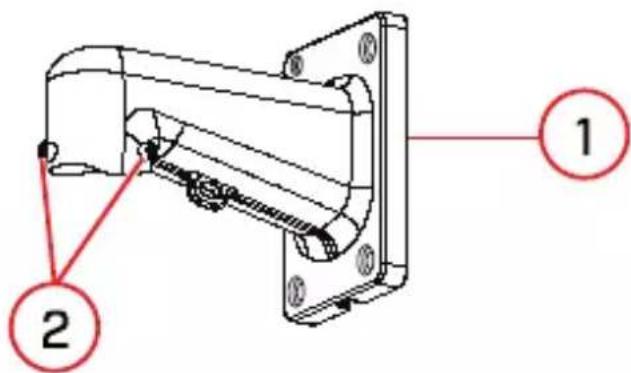

1. Fixez la bague en caoutchouc comprise à l'arrière du support mural afin de garantir l'étanchéité de la caméra.
2. Utilisez la clé Allen fournie pour fixer les vis M6 × 14 (× 3) au support mural. Ne serrez pas complètement.

1. Support mural

2. Vis M6 × 14 (× 3)

3. Utilisez le support mural fourni pour marquer l'emplacement des trous des vis de montage (× 4) et des câbles. Percez les trous (taille de la mèche - 3/8 po) à une profondeur de 2,8 po/70 mm dans la surface de montage aux endroits marqués.

4. Insérez les ancrages (x 4) fournis dans les trous et plantez-les dans le mur à l'aide d'un marteau.

4 Installation

1. Faites passer le câble ou les câbles de connexion à travers la surface de montage et le support mural.

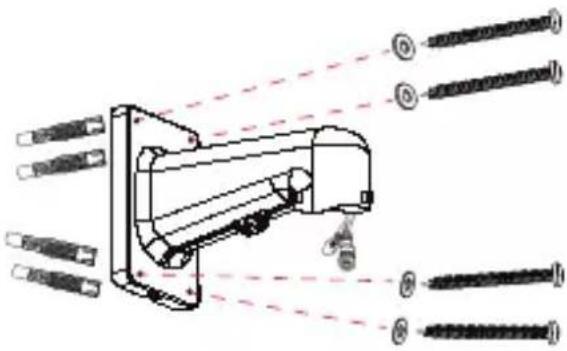

2. Fixez les rondelles plates (x 4) fournies aux vis de montage (x 4) fournies.

4 Installation

1. Fixez solidement le support mural à la surface de montage en utilisant les rondelles plates (× 4) et les vis de montage (× 4) fournies.

Images uniquement à des fins d'illustration.

AVERTISSEMENT

S'assurer d'installer le support mural à un endroit pouvant supporter le poids de la caméra. Si la caméra est installée sur une surface de plaques de plâtre, vous devez visser au moins deux des vis de montage à travers un montant de bois. Consulter le schéma ci-dessous pour obtenir plus de détails.

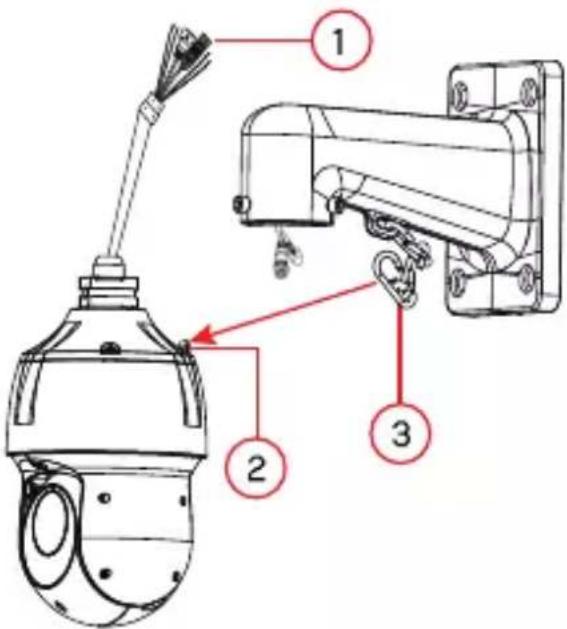

1. Connectez la chaîne de sécurité entre la caméra et le support mural. Cela permet à la caméra d'être accrochée au support mural pendant le branchement des câbles.

1. Câbles de la caméra
2. Crochet de la chaîne de sécurité
3. Chaîne de sécurité

ATTENTION

Vous devez fixer la chaîne de sécurité entre le support mural et la caméra pour l'empêcher de tomber pendant le branchement des câbles.

1. Branchez le ou les câbles de connexion puis poussez-les dans le support mural. Voir 3 Brancher la caméra, page 4 pour une description complète.

4 Installation

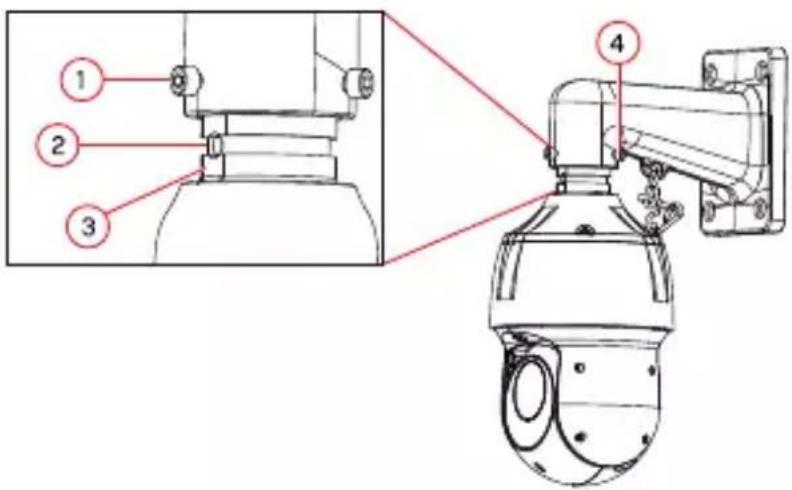

1. Poussez la caméra dans le support mural en alignant les surfaces planes à l'intérieur. Ceci permettra à la vis M6 × 14 (1) sur le support mural d'être alignée avec le trou sur la caméra.

1. Vis M6 × 14 (1) sur la surface plane (à l'intérieur) du support mural.

2. Trou sur la caméra.

3. Surface plane sur la caméra.

4. Vis M6 × 14 (× 2)

5. Utilisez la clé Allen fournie pour serrer les vis M6 × 14 (× 3) pour fixer la caméra.

6. Retirez le film de protection en vinyle recouvrant la lentille de la caméra après l'installation.

5 Contrôle de la caméra PTZ avec un NVR (enregistreur vidéo par réseau)

La caméra peut accepter des commandes PTZ directement par le câble Ethernet. Il n'est pas nécessaire de passer un câblage spécial pour contrôler le mouvement de la caméra PTZ.

LNZ44P12 La caméra est compatible avec les de série LNR/NR/LNK NVR (enregistreur vidéo par réseau), à l'exception des NVR (enregistreur vidéo par réseau)de série LNR200 et LNR300.

• Pour plus d'informations sur le contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR, voir 6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR, page 20
• Pour plus d'informations sur le contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK, voir 7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK, page 30

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

Les instructions suivantes s'appliquent au modèle de NVR (enregistreur vidéo par réseau) série LNR400. Pour savoir comment commander les caméras PTZ avec le système, consulter le manuel du système NVR (enregistreur vidéo par réseau). Pour consulter la dernière liste à jour des NVR (enregistreur vidéo par réseau)NVR compatibles, visiter lorextechnology.com/compatibility.

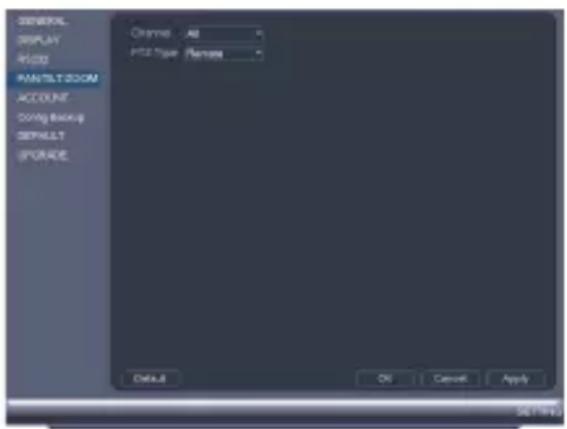

Pour connecter la caméra PTZ au système :

1. Connecter la caméra au NVR (enregistreur vidéo par réseau) conformément à 3 Brancher la caméra, page 4.

2. Faire un clic droit sur le visionnement en direct de la caméra PTZ et cliquer sur Main Menu. Saisir le nom d'utilisateur du système (par défaut : admin) et le mot de passe (par défaut : 000000) si demandé.

3. Cliquer sur

SETTING>PAN/TILT/ZOOM.

1. Sous Channel, sélectionner le canal où sera branchée la caméra PTZ.
2. Sous PTZ Type, sélectionner Remote.
3. Cliquer sur OK. Vous pouvez maintenant contrôler votre caméra PTZ en utilisant le système.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

6.1 Contrôle de la caméra PTZ

1. Dans Visionnement en direct, double cliquer sur le canal auquel une caméra PTZ est connectée pour l'ouvrir en mode plein écran.
2. Cliquez avec le bouton droit de la souris et cliquez sur PTZ Si demandé, entrer le nom d'utilisateur et le mot de passe du système. Le menu PTZ s'ouvre.
3. Utiliser les commandes apparaissant à l'écran pour manipuler la caméra.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

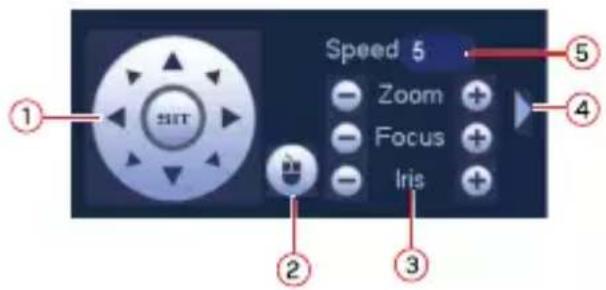

Commandes PTZ

Speed 5 Zoom Focus Iris

1. Touches de navigation : Cliquer pour faire tourner et basculer la caméra. Cliquer SIT pour arrêter l'action en cours.

2. Trace PTZ : Cliquer pour activer le mode souris Trace PTZ. Vous pouvez procéder ainsi

3. Cliquez et faites glisser le curseur pour déplacer la caméra.

4. Utiliser la roulette de défilement afin de faire un zoom avant et arrière.

5. Cliquer à droite pour sortir et retourner aux contrôles PTZ normaux.

6. Zoom/Mise au point/Iris : Cliquer sur +/- afin d'ajuster le zoom, le foyer et l'iris. L'ajustement des paramètres de l'iris de la caméra vous permet de contrôler la quantité de lumière qui pénètre dans la lentille de la caméra. Plus la valeur de l'iris est élevée, plus grande est la quantité de lumière qui pénètre dans la lentille de la caméra.

ATTENTION

Ajuster les paramètres de l'iris de la caméra pour l'adapter à l'environnement où elle est installée. Une exposition excessive à la lumière pourrait rendre l'image de la caméra très brillante.

1. Contrôles avancés : Cliquez pour ouvrir les commandes avancées PTZ.
2. Vitesse: Entrer une vitesse PTZ entre 1 (plus lent) et 8 (plus rapide).

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

6.2 Contrôles PTZ avancés

Les contrôles PTZ avancés peuvent être utilisés pour sauvegarder des positions de la caméra et pour passer entre diverses positions de caméra, ainsi que pour automatiser les actions de la caméra.

Pour ouvrir les contrôles PTZ avancés :

- Cliquer sur la flèche dans la fenêtre de contrôle PTZ afin d'ouvrir les contrôles avancés.

Speed 5 Zoom Focus Info Speed 5 Zoom Focus Info No 8

Aperçu des contrôles PTZ avancés :

Speed 5 Zoom Focus Iris No. 0 1 2 3 4 5 6 7 8 9 10 11

1. No. : Cliquer pour sélectionner le nombre d'actions à réaliser.
2. Non compatible.
3. Non compatible.
4. Prérégler : Cliquer pour activer le préréglage sélectionné.
5. Autopanoramique : Cliquer pour démarrer le panoramique automatique. Pendant le panoramique automatique, la caméra tournera sans arrêt sur 360°.
6. Tournée : Cliquer pour démarrer la tournée sélectionnée.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

1. Non compatible.
2. Modèle : Cliquer pour activer le modèle sélectionné.
3. Non compatible.
4. Balayage automatique : Cliquer pour démarrer le balayage automatique sélectionné.

1. : Cliquez pour ouvrir le menu PAN/TILT/ZOOM, où il est possible de configurer les préréglages, les tournées, les modèles et les balayages automatiques.

6.2.1 préréglages

Les préréglages sauvegarderont la position de la caméra pour pouvoir y revenir rapidement.

Pour ajouter des préréglages :

1. Cliquez sur pour ouvrir le menu PAN/TILT/ZOOM.
2. Cliquer sur l'onglet Preset.

PANTILT/ZOOM Preset Tour Pattern Border Preset 1 Set Del Preset

1. Sous le champ Preset, saisir le numéro du préréglage à créer.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

1. Déplacer la caméra vers la position désirée et cliquer sur Set.

REMARQUE

Cliquer sur Del Preset pour supprimer un préréglage.

1. Cliquer à droite pour revenir à la fenêtre des contrôles PTZ avancés.

Pour accéder à un préréglage :

- Sous No. sélectionnez le numéro du préréglage auquel vous vou-

lez accéder, puis cliquer sur

6.2.2 Visites guidées

Les visites guidées passeront par un ensemble de préréglages.

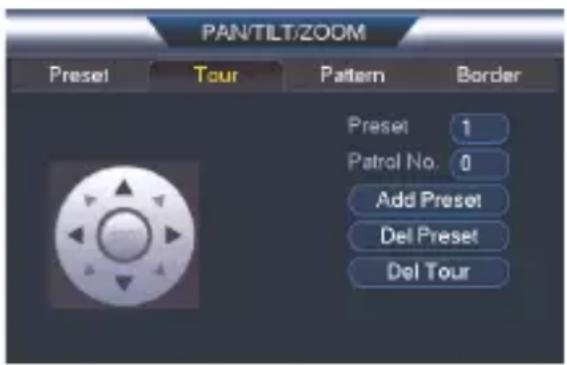

Pour créer une visite guidée :

1. Cliquez sur pour ouvrir le menu PAN/TILT/ZOOM.
2. Cliquez sur l'onglet Tour.

PANTILT/ZOOM Preset Tour Pattern Border Preset 1 Patrol No. 0 Add Preset Del Preset Del Tour

1. Sous Patrol No., sélectionnez la tournée que vous voulez configurer.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

1. Sous Preset, sélectionnez un préréglage que vous voulez ajouter à la tournée.
2. Cliquer sur Add Preset.
3. Répétez les étapes 4 et 5 afin d'ajouter d'autres préréglages à la tournée.

REMARQUE

Cliquer sur Del Tour pour éliminer tous les préréglages d'une tournée.

1. Cliquer à droite pour revenir à la fenêtre des contrôles PTZ avancés.

Pour effectuer une visite guidée :

- Sous No., sélectionnez le numéro de la tournée à laquelle vous

voulez accéder et Cliquer sur.

REMARQUE

• Une pause de 5 secondes minimum est nécessaire entre chaque préréglage.
• Le panoramique/la vitesse d'inclinaison de tournée sont plus lents que le panoramique/la vitesse d'inclinaison manuels. La vitesse ralentie optimise la fiabilité.
• Nous vous recommandons de ne pas dépasser les 270 de vue panoramique entre deux points lors d'une tournée.

6.2.3 Motif

Les motifs font automatiquement fluctuer la caméra entre deux positions.

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

Pour créer un motif :

1. Cliquez sur pour ouvrir le menu PAN/TILT/ZOOM.
2. Cliquez sur l'onglet Pattern.

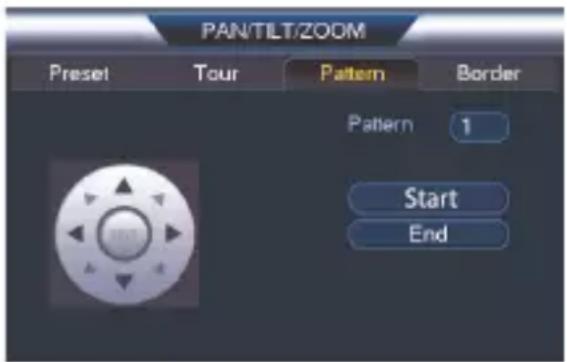

PANTILT/ZOOM Preset Tour Pattern Border Pattern 1 Start End

1. Sous Pattern, saisissez le modèle que vous voulez configurer.
2. Déplacer la caméra vers la position initiale désirée, puis cliquer sur Start.
3. Déplacez la caméra vers la position finale désirée, puis Cliquer sur End.
4. Cliquer à droite pour revenir à la fenêtre des contrôles PTZ avancés.

Pour exécuter un motif :

• Sous No., sélectionnez le numéro du modèle auquel vous voulez
  accéder, puis Cliquer sur

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

REMARQUE

• Nous vous recommandons de ne pas dépasser les 270° de vue panoramique entre deux points lors d'une tournée.
• Pour des instructions sur la façon de contrôler la caméra à l'aide de l'application de téléphone intelligent ou de tablette, consulter le manuel d'instructions du NVR (enregistreur vidéo par réseau).

6.2.4 Balayage automatique

Un balayage automatique réalise automatiquement un balayage de gauche à droite.

Pour créer un nouveau balayage automatique :

1. Cliquez sur pour ouvrir le menu PAN/TILT/ZOOM.
2. Cliquez sur l'onglet Border.

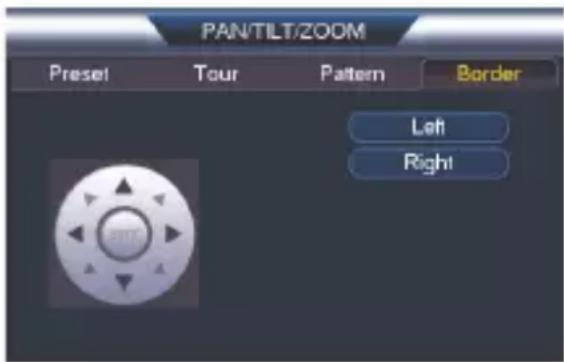

PANTILT/ZOOM Preset Tour Pattern Border Left Right

1. Déplacez la caméra vers la gauche à la position désirée, puis Cliquer sur Left.
2. Déplacez la caméra vers la droite à la position désirée, puis Cliquer sur Right.

Pour démarrer un balayage automatique :

6 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNR/NR

- Cliquer sur

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

Les instructions suivantes s'appliquent au modèle de NVR (enregistreur vidéo par réseau) série LNK7000. Pour savoir comment commander les caméras PTZ avec le système, consulter le manuel du système NVR (enregistreur vidéo par réseau). Pour consulter la dernière liste à jour des NVR (enregistreur vidéo par réseau)NVR compatibles, visiter lorextechnology.com/compatibility.

Pour connecter la caméra PTZ au système :

1. Connecter la caméra au NVR (enregistreur vidéo par réseau) conformément à 3 Brancher la caméra, page 4.
2. Faire un clic droit n'importe où sur le mode de visionnement en direct pour ouvrir le menu rapide, puis sélectionner Main Menu.

REMARQUE

Si demandé, entrez le nom d'utilisateur du système (par défaut : admin) et votre mot de passe.

1. Sous Settings, cliquer sur Display pour ouvrir IP Camera Caméra IP.

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

1. Cliquer sur à côté de la caméra PTZ connecté que vous souhaitez modifier. Les caractéristiques de la caméra s'affichent.

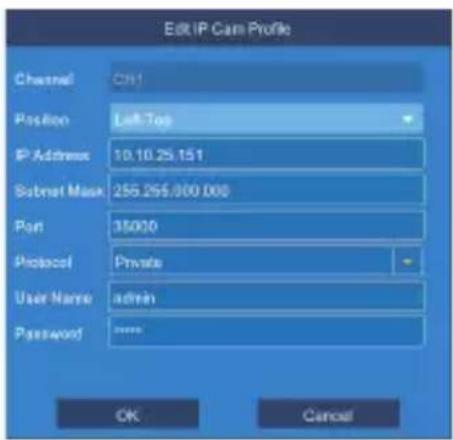

Edit IP Cam Profile Channel CN1 Position Left Top IP Address 10.10.25.151 Submit Mask 255.255.000.000 Port 35000 Protocol Private User Name admin Password **** OK Cancel

1. Sous Protocol, sélectionner ONVIF.

2. Cliquer sur OK pour sauvegarder les changements.

7.1 Contrôle de la caméra PTZ

Accéder aux contrôles PTZ.

• Faire un clic droit sur la zone de visionnement en direct de la caméra PTZ pour ouvrir le menu rapide, puis cliquer sur PTZ. OU
  • Passer la souris près du haut de la zone de visionnement en direct de la caméra PTZ pour afficher le mini menu, puis cliquer sur

REMARQUE

Si demandé, saisir le nom d'utilisateur (par défaut : admin) et le mot de passe sécurisé.

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

Utiliser les contrôles PTZ :

1 CH2 2 3 4 SPEED 20 5 ZOOM - + 6 7 FOCUS - + 8 IRIS - + + 9 PRESET

1. Canal : Choisir le canal de la caméra PTZ que vous souhaitez contrôler.
2. Commandes de navigation Cliquer sur les flèches de direction
   pour orienter la caméra PTZ. Cliquer sur pour commencer le le panoramique automatique (la caméra PTZ s'oriente automatiquement).
3. Commencer le déplacement : Réalise automatiquement des cycles entre les points de vue préréglés.
4. Fermer les contrôles PTZ
5. Vitesse : Régler la vitesse du mouvement de la caméra PTZ.
6. Zoom : Cliquer -/+ pour faire un zoom avant ou arrière.
7. Mise au point : Cliquer sur -/+ afin d'ajuster la mise au point.

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

1. Iris : Cliquer sur -/+ afin d'ajuster l'iris. L'ajustement des paramètres de l'iris de la caméra vous permet de contrôler la quantité de lumière qui pénètre dans la lentille de la caméra. Plus la valeur de l'iris est élevée, plus grande est la quantité de lumière qui pénètre dans la lentille de la caméra.

ATTENTION

Ajuster les paramètres de l'iris de la caméra pour l'adapter à l'environnement où elle est installée. Une exposition excessive à la lumière pourrait rendre l'image de la caméra très brillante.

1. Prérégler : Cliquer pour accéder aux paramètres de préréglage. Pour des détails sur la définition des préréglages, voir . 7.1.1 Configurer les présélections PTZ, page 34

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

7.1.1 Configurer les présélections PTZ

Accéder au menu de contrôle PTZ pour configurer les points de visionnement préréglés pour le PTZ. Cela s'avère utile pour sauvegarder des zones fréquemment surveillées pour un visionnement rapide. Une fois que vous avez enregistré quelques points de visionnement préréglés, vous pouvez démarrer le déplacement PTZ pour passer

automatiquement d'un point préréglé à l'autre en cliquant .

Pour configurer les préréglages :

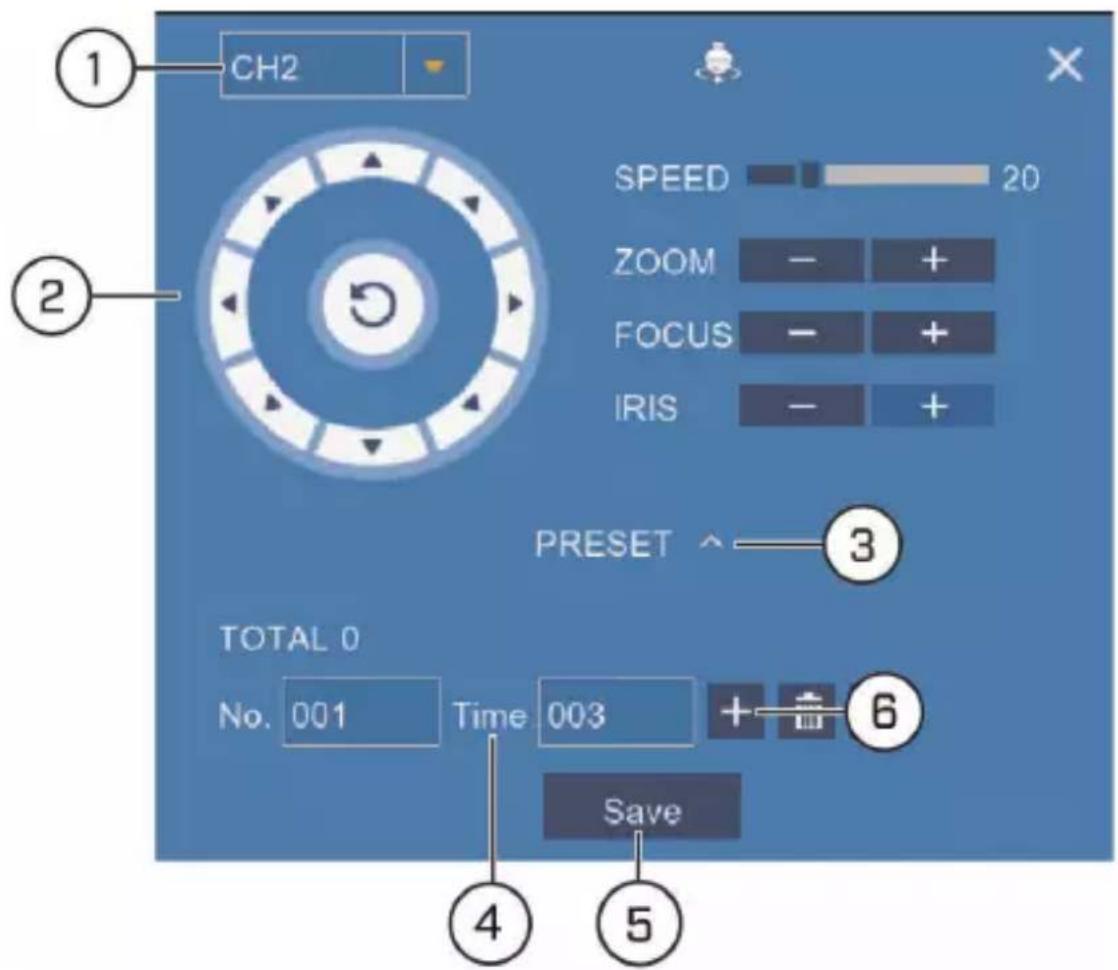

1 CH2 2 SPEED 20 ZOOM - + FOCUS - + IRIS - + PRESET ^ 3 TOTAL 0 No. 001 Time 003 + - 6 Save 4 5

1. Choisir le canal de la caméra PTZ dont vous souhaitez configurer les préréglages.

7 Contrôle de la caméra PTZ avec les NVR (enregistreur vidéo par réseau) de série LNK

1. Utiliser les flèches de direction pour déplacer la caméra PTZ jusqu'à la position de préréglage souhaitée.
2. Cliquer sur la flèche à côté de PRESET pour afficher les contrôles préréglés.
3. Dans le champ à côté de Temps, entrer la durée en secondes. Cette configuration déterminera la durée pendant laquelle la caméra PTZ sera orientée dans la zone de préréglage avant de passer à la zone de préréglage suivante.
4. Cliquer sur Save pour confirmer le point de préréglage actuel.
5. Cliquer sur + pour passer au numéro du préréglage suivant dans le champ No.. Répéter cette opération pour ajouter autant de points de préréglage que souhaité.

REMARQUE

• Chaque zone de visionnement préréglée que vous ajoutez au système doit avoir un numéro d'identification unique (No.). L'utilisation du même numéro d'identification en tant que préréglage existant entraînera l'écrasement de l'ancien préréglage.
• Pour parcourir automatiquement les points de visionne-

ment préréglés, cliquer sur pour démarrer le déplacement PTZ. Assurez-vous d'avoir activé le déplacement sur la caméra PTZ sélectionnée (pour plus d'informations, voir 7.1 Contrôle de la caméra PTZ, page 31).

- Cliquer sur

pour effacer une présélection.

8 Spécifications techniques

Capteur d'images CMOS	1/3 po 4 MP
Format vidéo NTSC / PAL
Pixels effectifs 2592 (H)	x 1520 (V)
Résolution Jusqu'à 4 MP
de fonctionnement Panoramique : 0° ~ 360° (infini); Inclinaison : -15° ~ 90 °
Vue panoramique/vitesse d'inclinaison	Vitesse manuelle : Max 200°/sec (panoramique); max 120°/sec (inclinaison)Vitesse préréglée : Max 240°/sec (panoramique); max 200°/sec (inclinaison)
Zoom Zoom optique 12	x et zoom numérique16 x
Système de balayage Progressif
Synchronisation Interne
Rapport S/N ≥ 50 dB
Iris Diaphragme automatique DC à effet hall
Illumination min.	0,1 Lux en couleur; 0,01 Lux en noir blanc
Lentille et type de lentille	De 5,3mm à 64mm, F1.6 ~F4.4 / Module zoom
Champ de vision (horizontal)	De 54,7° à 4,54°
Jour / nuit	Auto (ICR) / Couleur / N/B

et

8 Spécifications techniques

Connecteur RJ45 (10Base-T/100Base-TX) / Entrée CC
Sortie vidéo	IP
Tension requise	PoE+ (802.3af); 12 V c.c. (Optionnel)
Consommation d'électricité	Max. 2,2A / 26W
Plage de température de fonctionnement	-40 °C à 70°C/-40 °F à 158°F
Taux d'humidité de fonctionnement	Humidité relative < 90 %
Intérieur/extérieur Les deux (IP66) 1
Poids (caméra)	6,6 lb/3 kg
Poids (caméra et montage mural)	8,6 lb/3,9 kg

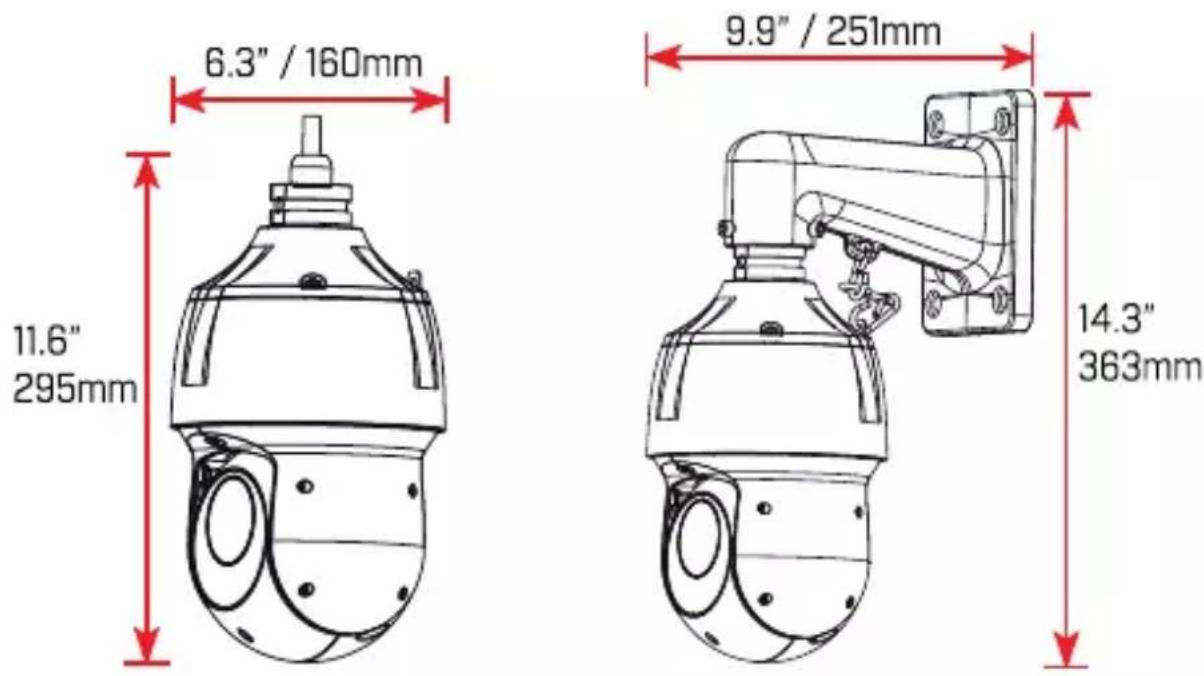

8.1 Dimensions

6.3" / 160mm 9.9" / 251mm 11.6" 295mm 14.3" 363mm

Il n'y a pas d'image la nuit.

- La caméra a la capacité de voir dans des conditions d'éclairage extrêmement faible (0,1 Lux), mais ne peut pas voir dans l'obscurité totale. Il est recommandé d'installer la caméra dans un lieu avec un peu de lumière ambiante (par ex : éclairage de rue, lumière des étoiles, lumière de la lune, etc.) ou de laisser une lumière allumée là où la caméra est installée.

Pas d'image au démarrage.

• La mise en marche de la caméra peut prendre jusqu'à une minute après avoir connecté celle-ci au NVR (enregistreur vidéo par réseau). Attendre 2 minutes avant d'effectuer les étapes ci-dessous.
• S'assurer que la caméra est bien connectée (voir 3 Brancher la caméra, page 4).
• Si vous utilisez un commutateur PoE, il doit être certifié PoE+ (PoE catégorie 4). Les commutateurs PoE standard ne sont pas appropriés pour alimenter la caméra. Les commutateurs PoE+ sont disponibles à l'achat sur lorextechnology.com (n° de modèle : ACCLPS241B (modèle à 4 chaînes) ou ACCLPS281B (modèle à 8 chaînes)).
• S'assurer que la caméra est connecté à un routeur sur le même réseau que le NVR (enregistreur vidéo par réseau).
• Si la caméra est connectée au réseau local (LAN), il faut rechercher dans le réseau les caméras qui utilisent le NVR (enregistreur vidéo par réseau). Voir le manuel d'instruction de votre NVR (enregistreur vidéo par réseau) pour plus de renseignements.
• S'assurer que la longueur du câble respecte les limites précisées dans 3 Brancher la caméra, page 4. Tous les câbles Ethernet doivent être certifiés CAT5e ou supérieur.

• Si l'adaptateur d'alimentation est utilisé, le brancher à une prise différente.

• Le câble Ethernet est peut-être endommagé ou n'est pas connecté correctement. Vérifier votre câble ou essayer un autre câble.

• Restaurer les paramètres par défaut de la caméra. Consultez 10 Insérer la cardé microSD (optionnelle) et réinitialiser la caméra pour plus de détails.

Pas d'image ou une image trouble de la caméra.

- Le couvercle du dôme est sale. Nettoyez le couvercle du dôme avec un tissu doux et légèrement humide. Ne pas utiliser autre chose que de l'eau pour nettoyer le couvercle du dôme, étant donné que les produits chimiques tels que l'acétone peuvent endommager le plastique de manière permanente.

L'image est déformée.

• Zoom numérique activé. L'activation du zoom numérique peut réduire la résolution de l'image de la caméra. Dézoomer complètement pour revenir à une résolution optimale. Voir 6.1 Contrôle de la caméra PTZ pour avoir les instructions sur la commande des zooms.
• L'image peut devenir trouble quand la caméra est inclinée trop près de la base (par ex., si elle est pointée parallèlement au plafond). Incliner la caméra en utilisant les contrôles PTZ du NVR (enregistreur vidéo par réseau).

L'image est trop claire.

• S'assurer que la caméra ne pointe pas vers une source lumineuse (p. ex., le soleil, un projecteur).
• Vérifier les paramètres de luminosité et de contraste du NVR (enregistreur vidéo par réseau).
• Pointer votre caméra à un autre endroit.

L'image est trop sombre.

- Vérifier les paramètres de luminosité et de contraste du NVR (enregistreur vidéo par réseau).

- Pointer votre caméra à un autre endroit.

NVR (enregistreur vidéo par réseau) La détection de mouvement est constamment déclenchée.

- Éteindre le détecteur de mouvement sur le canal où la caméra PTZ est connectée. NVR (enregistreur vidéo par réseau) Elles utilisent la détection de mouvement vidéo; ce qui signifie qu'elles détectent les mouvements en cherchant des changements entre chaque image par seconde de la vidéo. Si la caméra est en mouvement, le NVR (enregistreur vidéo par réseau) détectera un mouvement.

10 Insérer la cardé microSD (optionnelle) et réinitialiser la caméra

La caméra est équipée d'un bouton de réinitialisation qui permet de réinitialiser tous les paramètres de la caméra, afin de revenir aux valeurs par défaut. Ceci est utile pour rétablir les réglages d'image de la caméra aux valeurs par défaut.

Pour réinitialiser la caméra :

1. Brancher la caméra comme indiqué sur 3 Brancher la caméra, page 4. S'assurer que la caméra est allumée.
2. Desserrer les vis du panneau de service (× 4), mais ne pas les retirer. Enlever le couvercle du panneau de service.

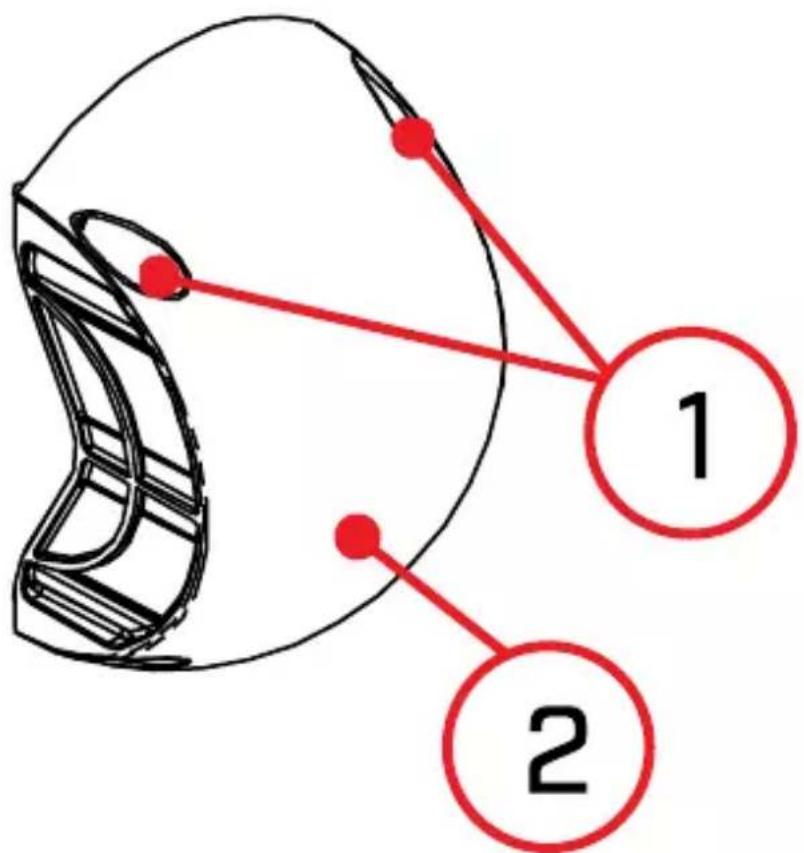

1. Vis du panneau de service (× 4)
2. Couvercle du panneau de service

10 Insérer la cardé microSD (optionnelle) et réinitialiser la caméra

1. Le panneau de service permet de :

2. Insérer la carte microSD dans la fente réservée à cet effet. Pour un enregistrement local, il est possible d'installer une carte microSD (jusqu'à 128 Go). Les cartes microSD des marques SanDiskMC ou KingstonMC sont conseillées. Prise en charge des microSD de classe 10 ou supérieure.

3. Appuyer et maintenir le bouton de réinitialisation enfoncé pendant 10 sec. pour réinitialiser la caméra aux paramètres par défaut.

REMARQUE

La réapparition de l'image de la caméra à l'écran peut prendre quelques minutes.

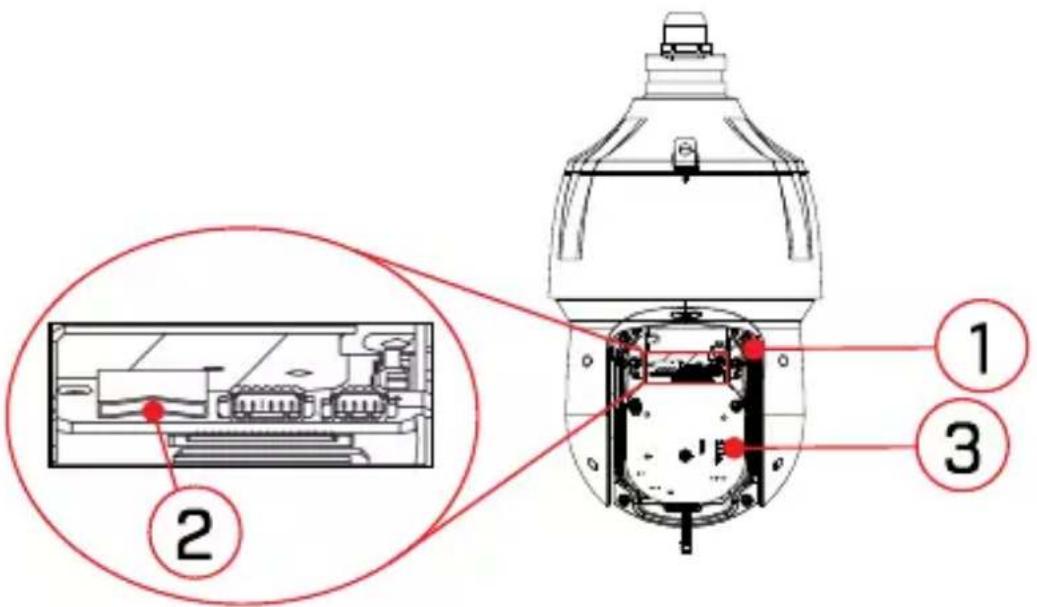

1. Panneau de service
2. fentes pour carte microSD
3. Bouton de réinitialisation

Site Web

www.lorextechnology.com

Droits dauteur

Tous droits réservés dans le monde entier. Les noms et les marques figurant sur ce site Web sont des marques déposées ou des marques commerciales de Lorex Corporation et/ou de ses filiales. Toutes les autres marques, et tous les autres noms commerciaux ou noms de société mentionnés dans ce site Web sont utilisé(e)s pour les seules fins didentification et sont la propriété de leurs propriétaires respectifs.

Mentions légales

Étant donné que notre produit est soumis à une amélioration continue, Lorex Corporation et ses filiales se réservent le droit de modifier la conception, les spécifications et les prix de ce produit sans préavis et sans encourir aucune obligation. E&OE.

Publ. No.: LX400099

Release: 4.0

Commit: 47057

Head: 47057

Language: fr-CA
