Type de produit	Sonnette de portes sans fil décorative (prête à utiliser)
Marque	Honeywell
Modèle	RCWL3505A
Série	RCWL35
Alimentation sonnette	1 pile bouton CR2032
Alimentation carillon	4 piles alcalines LR14 (taille C)
Durée de vie des piles (sonnette)	Environ 18 mois (5 déclenchements/jour)
Durée de vie des piles (carillon)	Environ 12 mois (5 déclenchements/jour)
Portée à ciel ouvert	140 m (450 pi)
Réduction de portée typique	Mur de gypse 10-30%, brique 20-70%, métal 90-100%
Fréquence RF	916,8 MHz
Niveau sonore	90 dBA à 1 m (3 pi)
Nombre de mélodies	Plusieurs, sélectionnables par bouton
Réglage du volume	Oui, 3 niveaux
Nombre de sonnettes compatibles	Jusqu'à 3 (selon nombre d'icônes)
Fonction de rappel	Oui, par appui court sur bouton programmation
Indicateur de pile faible	LED jaune clignotante (carillon) ou bip après carillon (sonnette)
Température de fonctionnement (sonnette)	-10°C à 40°C (14°F à 104°F)
Température de fonctionnement (carillon)	0°C à 40°C (32°F à 104°F)
Étanchéité (sonnette)	Conforme à l'épreuve de pluie UL1598
Contenu de l'emballage	Carillon, sonnette, pile CR2032, vis, chevilles, tampon adhésif
Garantie	1 an (preuve d'achat requise)
Compatibilité	Modèles série RPWL30XXX, RCA901N, RCA902N
Peinture du couvercle	Possible, suivre les directives du fabricant
Entretien	Remplacer les piles tous les 12 à 18 mois

FOIRE AUX QUESTIONS - RCWL3505A HONEYWELL

Comment installer les piles dans la sonnette et le carillon ?

Pour la sonnette, ouvrez le boîtier et insérez une pile CR2032 en respectant la polarité. Pour le carillon, ouvrez le couvercle et insérez 4 piles alcalines LR14 (taille C) en respectant les indications +/-.

Comment régler le volume du carillon ?

Appuyez sur le bouton de réglage du volume situé sur le carillon. Il y a 3 niveaux : faible, moyen et fort. L'icône LED indique le niveau sélectionné.

Comment changer la mélodie du carillon ?

Appuyez sur la sonnette. Pendant que l'icône clignote, appuyez brièvement sur le bouton de mélodie pour faire défiler les mélodies. Relâchez lorsque la mélodie souhaitée se fait entendre. La dernière mélodie jouée est mémorisée automatiquement.

Quelle est la portée maximale de la sonnette ?

La portée à ciel ouvert est de 140 mètres (450 pieds). Les murs, structures métalliques et interférences peuvent réduire cette portée. Évitez le métal et les radiateurs pour une meilleure performance.

Que faire si le carillon ne sonne pas quand j'appuie sur la sonnette ?

Vérifiez que les piles sont correctement installées et de bon type (LR14 pour le carillon, CR2032 pour la sonnette). Assurez-vous que le volume n'est pas réglé au minimum. Si le problème persiste, reprogrammez la sonnette (voir manuel).

Que faire si la portée est réduite ou si le carillon reçoit des interférences ?

Éloignez la sonnette et le carillon des structures métalliques (cadres de fenêtre, portes PVC-U) et des appareils électroniques. Remplacez les piles si elles sont faibles. Les murs épais réduisent la portée, essayez de rapprocher les appareils.

Comment ajouter une nouvelle sonnette ou reprogrammer la sonnette existante ?

Maintenez le bouton de programmation enfoncé jusqu'à ce que les icônes s'allument l'une après l'autre. Relâchez lorsque l'icône souhaitée s'allume, puis actionnez la sonnette. Le carillon joue la mélodie et l'icône clignote pour confirmer.

Comment déprogrammer une sonnette du carillon ?

Maintenez le bouton de programmation enfoncé jusqu'à ce que l'icône associée s'allume. Relâchez, puis appuyez simultanément sur les boutons de programmation et de mélodie jusqu'à entendre un bip. La sonnette est effacée de la mémoire.

Que signifient les bips sonores après avoir actionné la sonnette ?

Un bip en mode programmation indique que la sonnette est déjà enregistrée. Deux bips après le carillon normal signifient que la pile de la sonnette est faible et doit être remplacée par une CR2032 neuve.

Puis-je peindre le couvercle du carillon ?

Oui, pour les couvercles peignables. Dévissez les quatre vis, appliquez peinture, teinture ou vernis selon les directives du fabricant, puis remontez. Assurez-vous d'utiliser les mêmes vis.

MODE D'EMPLOI RCWL3505A HONEYWELL

Directives d'installation

RCWL35 Serie

RCWL35N, RCWL3501A, RCWL3502A, RCWL3503A, RCWL3504A, RCWL3505A, RCWL3506A Carillons et sonnettes sans fil décoratifs (prêts à utiliser)

Directives d'installation

Table des matière

Sécurité ....18

Vérification du contenu de l'emballage ..18

Ouvrir la sonnette ....19

Installation de la pile de la sonnette .....19

Ouvrir le carillon ....19

Installation des piles du carillon .....19

Vérification des ensembles .....20

Réglage du volume ......20

Modification des mélodies .....21

Ajout d'une nouvelle sonnette .....22

Déprogrammation 22

Fonction de rappel ......22

Installation du carillon ....23

Peindre le couvercle ....24

Caractéristiques techniques .....25

Vérification-dépannage 25

Mise au rebut et recyclage ....28

Garantie 28

Déclaration 29

69-2115EFS-05 16

RCWL35 Serie

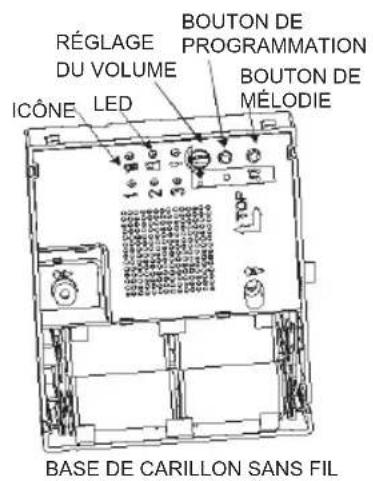

Compatible avec la sonnette décorative sans fil, le convertisseur, le détecteur de mouvement et le contact de porte. (Modèles de la série RPWL30XXX, RCA901N et RCA902N.)

17 69-2115EFS-05

Directives d'installation

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Toujours suivre les recommandations du fabricant lorsqu'on utilise des appareils électriques et toujours se servir d'un équipement protecteur (par ex. des lunettes de protection) lorsqu'on perce des trous, etc.
• Avant de percer un trou dans un mur, vérifier qu'il n'y a pas de canalisations ou de câbles électriques encastrés. En cas de doute, il est conseillé d'utiliser un appareil permettant de détecter les câbles/tuyaux.

Carillons et sonnettes sans fil décoratifs

Vérification du contenu de l'emballage Outils :

• Carillon
• Sonnette (pour le carillon seulement)
• Pile CR2032 pour sonnette (pour le carillon seulement)
• 2 vis de fixation pour la sonnette (pour le carillon seulement)
  • 2 vis de fixation pour le carillon
  • 4 chevilles d'ancrage
• Tampon adhésif (pour le carillon seulement)
• Un tournevis cruciforme 4 mm
• Un petit tournevis à lame plate
• Un foret de maçonnerie de 6 mm
  • 4 piles alcalines LR14, taille C

69-2115EFS-05 18

Outils :

Guide d'installation

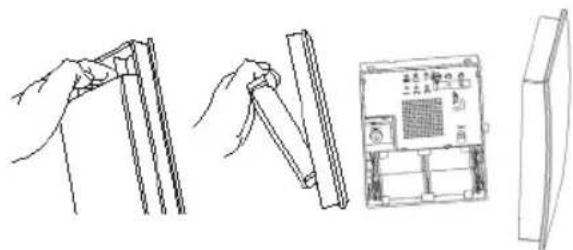

1. Ouvrir la sonnette et insérer la pile (CR2032).
2. Soulever le couvercle du carillon (pour les ensembles avec carillon).

1. Insérer les piles du carillon (LR14, taille C).

Directives d'installation

Guide d'installation

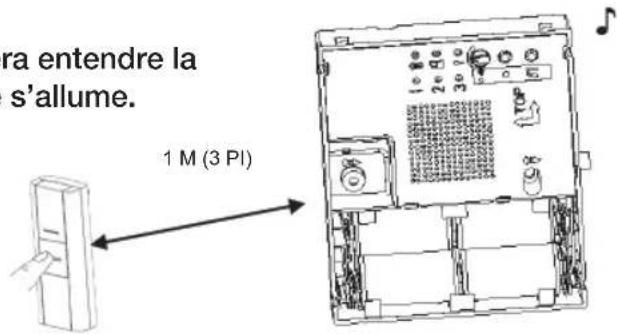

1. Appuyer sur la sonnette. Le carillon fera entendre la mélodie par défaut. La première icône s'allume.

Remarque : La sonnette (si elle est fournie) est préprogrammée de façon à fonctionner avec le carillon.

69-2115EFS-05 20

Guide d'installation

1. Pour régler le volume.

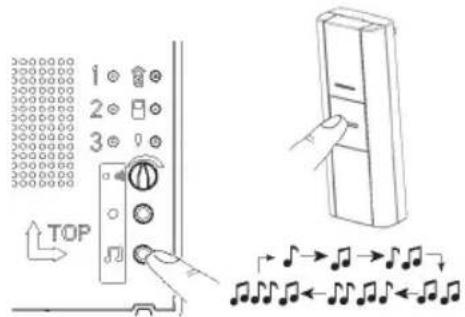

1. Pour modifier la mélodie Appuyer sur la sonnette et le carillon fera entendre une mélodie. Pendant que

l'icône située sur le carillon clignote, appuyer sur le bouton de la mélodie 📂 le relâcher. Appuyer à nouveau sur le bouton 📂 le relâcher pour faire défiler l'une après l'autre les mélodies offertes jusqu'à ce que la mélodie souhaitée se fasse entendre. La dernière mélodie entendue sera mise en mémoire dès que l'icône aura cessé de clignoter.

21 69-2115EFS-05

Directives d'installation

Guide d'installation

1. Pour ajouter ou reprogrammer une sonnette

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Les icônes s'allumeront les unes à la suite des autres. Relâcher le bouton de programmation lorsque l'icône souhaitée s'allume. Faire fonctionner la nouvelle sonnette; le carillon fait entendre la mélodie et l'icône clignote. Pour modifier la mélodie, voir l'étape 6.

1. Procédure de déprogrammation

Pour retirer une sonnette de la mémoire du carillon :

Appuyer sur le bouton de programmation ● et le maintenir enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée à la sonnette à déprogrammer est allumée, relâcher le bouton. Appuyer en même temps sur les boutons ● et 📂 et les maintenir enfoncés jusqu'à ce qu'un bip se fasse entendre.

1. Fonction de rappel

En appuyant un court instant sur le bouton ● la dernière icône utilisée se mettra à clignoter.

69-2115EFS-05 22

Guide d'installation

10. Installer la sonnette.

Installer la plaque arrière au mur en utilisant les vis ou le tampon adhésif fourni. Refermer le couvercle.

Remarque : Avant d'installer la sonnette, ajuster sa position et vérifier la distance entre la sonnette et le carillon pour optimiser le fonctionnement du système. Les murs épais et le métal peuvent réduire la portée du carillon.

Type de mur Réduction de la portée
Mur de partition en gypse	10–30 %
Mur de briques, un rang 20	-40 %
Mur de briques 2 rangs 30	-70 %
Panneau métallique/Radiateur	90–100 %

23 69-2115EFS-05

Directives d'installation

Guide d'installation

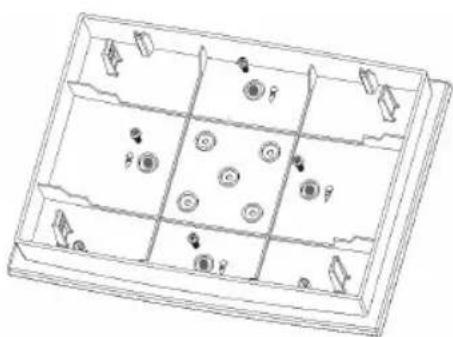

1. Installer le carillon Les ouvertures de fixation sont indiquées par un symbole représentant un tournevis. Remettre le couvercle en place.

1. Pour couvercles pouvant être peints seulement Choisir une peinture, une teinture ou un vernis puis l'appliquer sur le couvercle. Suivre les directives du fabricant de la peinture ou du vernis. Il est possible de dévisser les quatre vis illustrées ci-dessous en prévision de la peinture. S'assurer de remettre les mêmes vis en place. Une fois la peinture terminée, remettre le couvercle sur la base comme à l'étape 11.

Caractéristiques techniques	Carillon Sonnette
Température de service 0°C to 40°C32°F to 104°F		-10°C to 40°C14°F to 104°F
Fréquence RF - États-Unis 916.8 MHz 916.8 MHz
Portée (à ciel ouvert) 140 m (450 pi)
Niveau sonore (type) 90dBA @ 1 m (3 ft) -
Puissance émise - <1mW
Type de pile	LR14 taille C	CR2032
Durée de vie de la pile (5 déclenchements/jour)	12 mois	18 mois
Étanche à la pluie	S.O.	Conforme à l’épreuve de pluie UL1598.

Dépannage

Un bip sonore en mode apprentissage retentit...

• La sonnette que l'on tente de programmer a déjà été configurée avec ce carillon.
• Pour modifier l'icône associée à la sonnette, suivre la procédure de déprogrammation, puis programmer à nouveau la sonnette.

25 69-2115EFS-05

Directives d'installation

Dépannage

Deux bips retentissent après le carillon normal...

- Cela signifie que la pile de la sonnette qui a déclenché le carillon sera bientôt déchargée. Installer une nouvelle pile de type CR2032.

Lorsque la sonnette est utilisée, la lampe témoin jaune ne s'allume pas ou ne s'allume qu'un court moment...

- En mode normal, la lampe témoin jaune s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, elle s'allume pendant un court moment. Installer une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...

- Vérifier que les piles sont bien des piles C de type LR14. N'utiliser que des piles alcalines.

- Vérifier que les piles sont correctement installées. (vérifier la polarité).

- Il est possible que le carillon soit hors de portée de la sonnette. Essayer le carillon à un autre emplacement.

- Le carillon n'a peut-être pas enregistré l'identité de la sonnette. Suivre la procédure de programmation.

69-2115EFS-05 26

Dépannage

Le carillon ne sonne pas...

- Vérifier que le volume n'est pas réglé au minimum.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtre et de porte en PVC-U, peuvent réduire la portée du produit. Éviter de monter la sonnette ou le carillon sur des structures métalliques ou à proximité.
• D'autres équipements engendrent des interférences radio qui risquent d'afacter le carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• Des piles faibles réduisent également la portée. Remplacer les piles tous les 12 à 18 mois. Dans les régions froides (en dessous de +5 °C), les piles auront besoin d'être remplacées plus souvent.

La lampe témoin jaune clignote...

- Lorsque la pile du carillon sera bientôt déchargée, une lampe témoin jaune clignote toutes les 5 secondes. Installer de nouvelles piles C de type LR14 dans le carillon. N'utiliser que des piles alcalines.

27 69-2115EFS-05

Directives d'installation

Mise au rebut et recyclage

Mise au rebut et recyclage. Prière de recycler partout où les services adéquats existent. Communiquer avec la municipalité ou le détaillant pour obtenir des conseils en matière de recyclage.

Garantie

Honeywell garantit ce produit pendant une durée de un an à partir de la date d'achat. La preuve d'achat sera exigée sans que cela n'affecte les droits qui vous sont accordés par la loi. Pour obtenir de plus amples informations concernant notre produit, prière de communiquer avec les Services à la clientèle de Honeywell en composant le 1-800-468-1502.

69-2115EFS-05 28

RCWL35 Serie

Déclaration

Par la présente, Honeywell déclare que ce carillon sans fil est conforme aux exigences de la partie 15 des règles de la FCC et aux normes d'Industrie Canada. Le fonctionnement de ce système est assorti aux deux conditions suivantes :

(1) L'appareil ne peut causer d'interférences nuisibles, et
(2) L'appareil doit accepter les interférences reçues, y compris celles qui pourraient nuire à son fonctionnement.

Mise en garde : Toute modification qui n'est pas autorisée expressément par la partie responsable de la conformité de l'appareil aux règles en vigueur pourrait rendre l'utilisateur inapte à faire fonctionner le matériel.

29 69-2115EFS-05

SRA, Régulateurs d'ambiance et de combustion

Imprimé aux É.-U. sur du papier recyclé

contenant au moins 10 % de fibres de

papier recyclées après consommation.

® Marque enregistrée des É.-U.
