MODE D'EMPLOI BPZ12SS BLACK & DECKER

Goupille de pied réglable

Manchons intérieurs de pied réglable (4x)

Trou de la goupille de pied réglable (6 par pied réglable)

Poteaux de roulettes

Assemblage du dessus de table

Vis M5 pour les pieds (8x)

Trous de la tablette inférieure (8x)

Goujons pour pieds réglables(2 par pied réglable)

Contre‑écrous à collerette dentelée M5 (10x)

Contre‑écrous en nylon M5 (2x)

Trou de la tablette du supportdroite

Trou du support droit de la tablettecentrale

Vis M5 pour le support (4x)

Trou du pied du support droit

Trou du support du pied réglable

Trou du support gauche de latablette

Trou du support gauche de la tablette centrale

Trou du pied du support gauche

Blocages des roulettes

Pochettes pour pieds (4x) Components

Oven and stand storage bag horizontal straps Pièces supplémentaires référencées (non incluses)

Pieds de four à pizza

Sac de rangement pour le four et le support

Sac de rangement pour le four et le support

Assemblage de la cheminée

Poignées verticales du sac

Sangle du sac de rangement du four et du support

Sangles horizontales du sac de rangement du four et du support2 Componentes

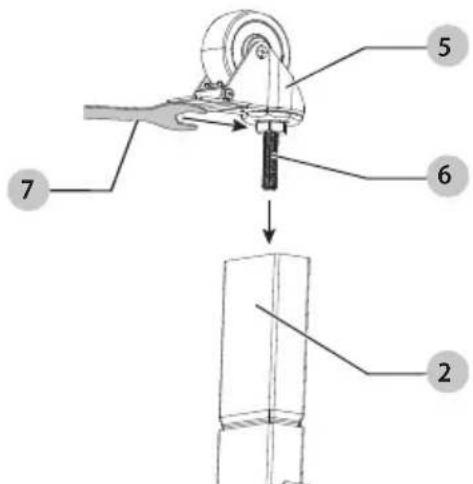

1. Pour fixer une roulette

, alignez le montant de la roulette

dans le trou situé au bas du manchon intérieur du pied réglable

et utilisez la clé polygonale

pour tourner dans le sens des aiguilles d’une montre jusqu’à ce que la roulette soit serrée, comme indiqué dans la Fig. C.

2. Répétez l’opération pour les quatre roulettes.

Assemblage des pieds réglables (Fig. B)

1. Appuyez sur la goupille du pied réglable

sur le manchon intérieur du pied réglable

et insérez le manchon intérieur dans le manchon extérieur du piedréglable

2. Faites glisser le manchon intérieur du pied réglable vers

le bas jusqu’à ce que la goupille du pied réglable sorte du trou suivant de la goupille du pied réglable

se verrouille en place. Assurez‑vous que la goupille est complètement engagée dans le trou de la goupille.

3. Répétez l’opération pour les quatre pieds réglables,

en veillant à ce que tous les pieds soient réglés à la mêmehauteur. REMARQUE: vous devrez appuyer sur la goupille du pied réglable à chaque fois qu’elle s’enclenche dans un trou de la goupille du pied réglable. Fig.B

Assemblage REMARQUE: laissez tous les écrous et vis desserrés jusqu’à ce que l’assemblage soit terminé.

  • Ne faites pas glisser les articles sur les surfaces et ne rayez pas les surfaces.
  • Ne coupez pas et ne grattez pas les surfaces.
  • Ne réglez pas les pieds lorsque le four est sur sonsupport.
  • N’utilisez pas la tablette coulissante pour déplacer lesupport.
  • Assurez‑vous que toutes les fixations sont bien serrées une fois l’assemblage terminé.
  • Vérifiez régulièrement que les fixations restent bienserrées. Définitions: symboles et mentions d'alerte de sécurité Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâtsmatériels.

DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de gravesblessures.

AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de gravesblessures.

ATTENTION: indique une situation de risque potentiel qui peut engendrer, si elle n'est pas évitée, des blessures bénignes oumodérées.

(Utilisé sans mention) Indique un message lié à lasécurité. REMARQUE: indique une pratique n'entraînant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommagesmatériels. Français (traduction de la notice d’instructions originale)

AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation. Avertissements du manuel du support du four à pizza:

  • Pour réduire le risque de blessure, l’utilisateur doit lire le guide d’utilisation.
  • Pour utilisation seulement sur des surfaces de niveau et stables. Faites preuve de prudence en roulant sur des passages irréguliers.
  • Consultez le manuel du four à pizza.
  • N’utilisez que des produits compatibles BLACK+DECKER®.
  • Ne bougez pas le four lorsqu’il est chaud.
  • Les surfaces métalliques peuvent être chaudes.
  • Utilisation résidentielle en extérieur uniquement.
  • Les roues doivent rester bloquées lorsque vous ne déplacez pas le support.
  • N’appliquez pas de charge déséquilibrée, car le support pourrait basculer.
  • Limite de poids/surcharge: - Tablettes supérieure, centrale et inférieure: 15,8kg (35lb) - Tablette coulissante : 4,5kg 10lb
  • Faites attention aux bords tranchants lors de l’assemblage.
  • Faites attention aux bords tranchants lorsque vous déplacez le support.
  • N’utilisez pas le support comme escabeau.
  • Ne modifiez pas le support.
  • Ne placez pas d’objets chauds directement sur lestablettes.FRANçAIs

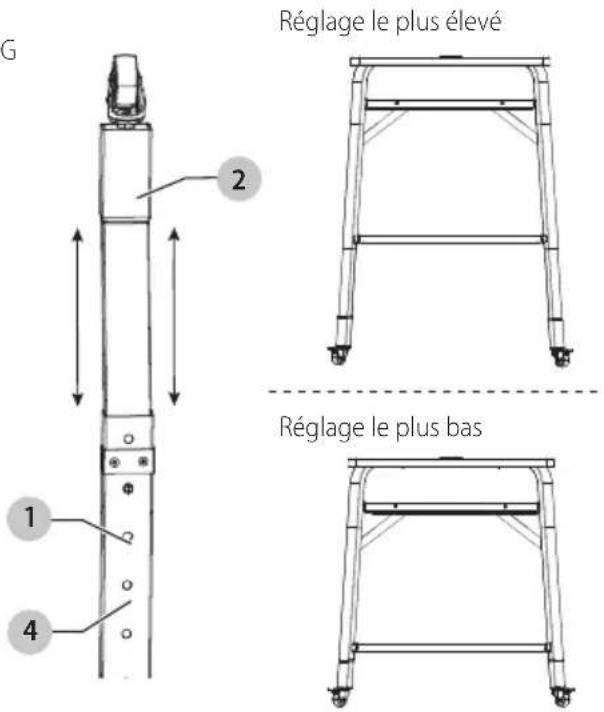

Réglage de la hauteur du support (Fig.G)

AVERTISSEMENT: ne réglez pas le support lorsque le

four à pizza ou d’autres objets s’y trouvent. Cela peut entraîner des dommages ou des blessures.

AVERTISSEMENT: veillez à ce que les quatre pieds

soient réglés à la même hauteur, sinon le support sera instable, ce qui entraînera des dommages ou desblessures. Le support peut être réglé à différentes hauteurs pour une utilisation personnalisée. La hauteur la plus basse est de 89cm (35po) et la plus haute de 115cm (45po). Chaque trou de goupille du pied réglable

est séparé de 5cm (2po) pour une hauteur plus personnalisée.

1. Enfoncez complètement la goupille du pied réglable

dans le pied réglable de façon à ce qu’elle ne soit plus engagée dans le trou de la goupille du pied réglable.

2. Faites glisser le manchon intérieur du pied réglable

vers le haut ou vers le bas jusqu’à ce que la goupille du pied réglable sorte du trou suivant de la goupille du pied réglable et se verrouille en place. Assurez‑vous que la goupille est complètement engagée dans le manchon extérieur du pied réglable.

3. Continuez jusqu’à ce que le support soit réglé à la

4. Répétez l’opération pour les quatre pieds réglables.

REMARQUE: vous devrez appuyer sur la goupille du pied réglable à chaque fois que la goupille s’enclenche dans un trou de la goupille du pied réglable. REMARQUE: ne retournez pas le support à ce stade du processus d’assemblage. L’étape suivante nécessite que le support reste à l’envers. Fixation des pieds réglables (Fig. D – F) REMARQUE: laissez tous les écrous et vis desserrés jusqu’à ce que l’assemblage soit terminé.

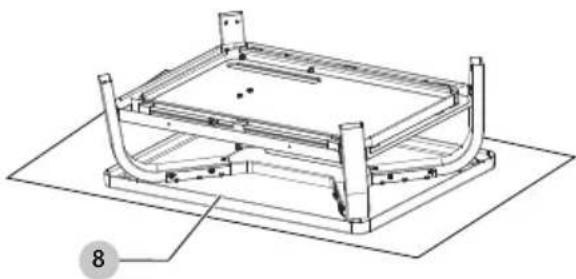

1. Pour protéger le dessus

des rayures ou des dommages pendant l’assemblage, placez l’ensemble du dessus

à l’envers sur un tapis doux, une serviette ou une boîte aplatie, comme indiqué dans la Fig. D.

2. Faites glisser l’extrémité du manchon extérieur du pied

dans le pied incurvé

comme indiqué dans la Fig. E. Assurez‑vous que les trous du pied incurvé sont alignés avec les trous du pied réglable.

sur la vis de pied M5

. Faites glisser la vis à travers le pied incurvé et le manchon extérieur du pied réglable et serrez la vis à l’aide de la clé hexagonale

comme indiqué dans la Fig. F.

4. Répétez l’opération pour les quatre pieds réglables.

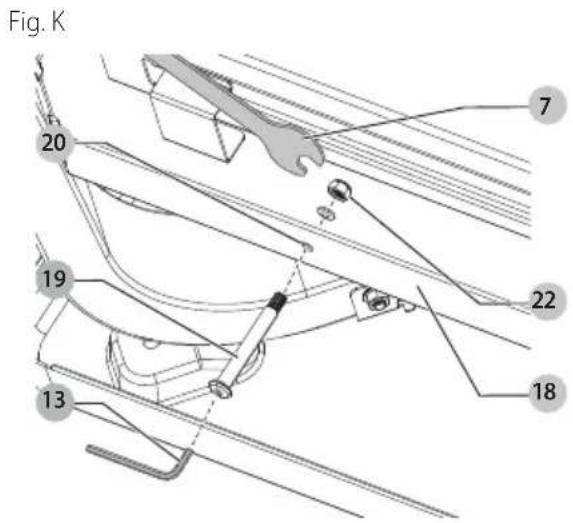

Fixation des crochets à pelles (Fig. K) Les pelles de bois et de métal peuvent être suspendues à l’avant de la tablette centrale

dans le trou du support de l’étagère centrale

. REMARQUE: les trous de fixation se trouvent du même côté de la tablette centrale que le logo BLACK+DECKER

sur la partie filetée de l’entretoise et tournez le contre‑écrou en nylon M5

dans le sens des aiguilles d’une montre sur l’entretoise et serrez‑le avec la clé polygonale

et la clé hexagonale

3. Répétez l’opération pour la deuxième entretoise.

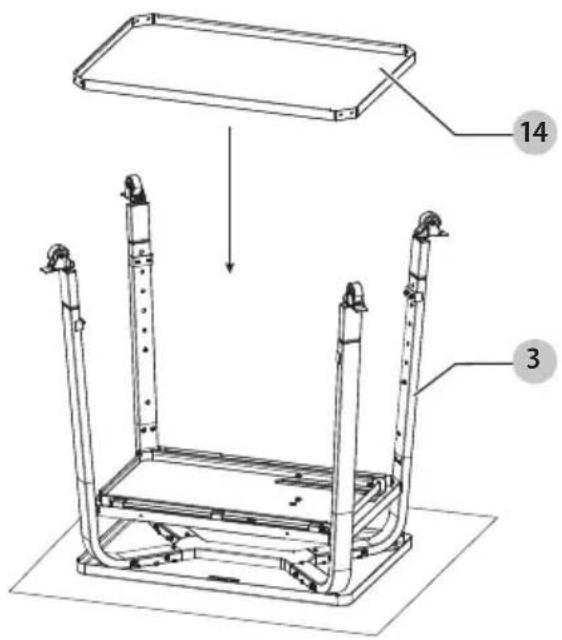

Fixation de la tablette inférieure (Fig. H – J) REMARQUE: vous pouvez avoir besoin d’aide pour cette étape, car la tablette inférieure

est lourde et large. REMARQUE: laissez tous les écrous et vis desserrés jusqu’à ce que l’assemblage soit terminé.

1. Retournez la tablette inférieure et glissez‑la entre les

manchons extérieurs des pieds réglables

comme indiqué dans la Fig. H.

2. Faites glisser les trous de la tablette inférieure

sur les goujons des pieds réglables

dépassant des pieds réglables comme indiqué dans la Fig. I.

3. Fixez les contre‑écrous à collerette dentelée M5

sur les goujons des pieds réglables à l’aide de la clé polygonale

comme indiqué dans Fig. J.

4. Répétez l’opération pour les quatre coins.

Réglage le plus élevé Réglage le plus bas Fig.I

Serrage final Serrez à fond tous les écrous et vis sur l’ensemble du support pour en assurer la stabilité. Fixation des supports (Fig. L – O) REMARQUE: laissez tous les écrous et vis desserrés jusqu’à ce que l’assemblage soit terminé.

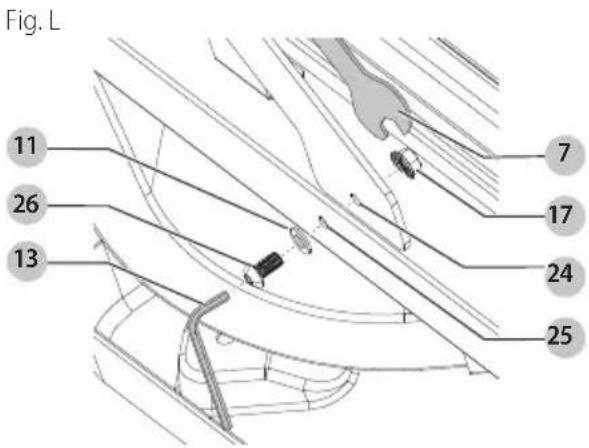

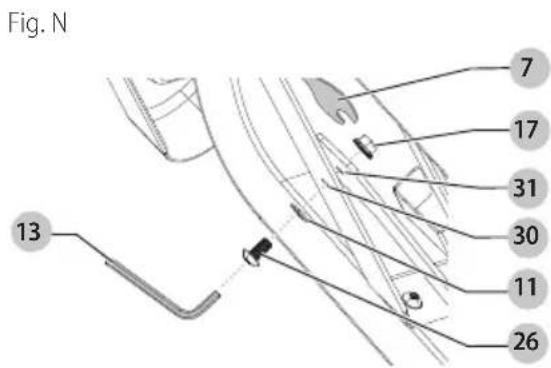

1. Alignez le trou de la tablette droite du support

avec le trou du support droit de la tablette centrale

. Faites glisser la rondelle M5

sur la vis de support M5

Faites glisser la vis de support M5 à travers les deux trous. Fixez le contre‑écrou à collerette dentelée M5

sur la vis de support M5 à l’aide d’une clé hexagonale

d’une clé polygonale

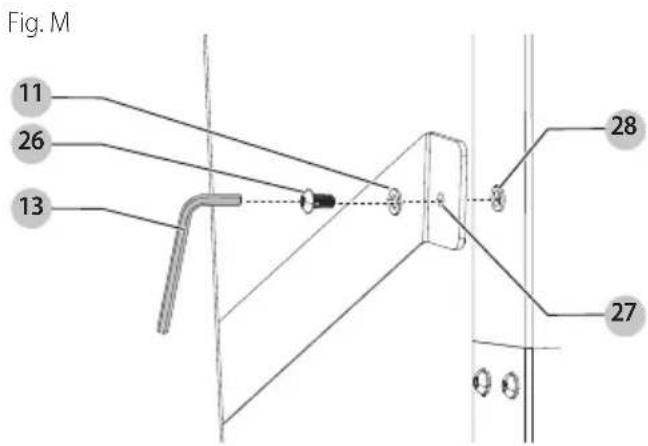

2. Alignez le trou du pied droit du support

avec le trou du support du pied réglable

. Faites glisser la rondelle M5 sur la vis de support M5. Faites glisser la vis de support M5 dans les deux trous. Fixez la vis de support M5 à l’aide de la clé hexagonale.

3. Alignez le trou de la tablette gauche du support

avec le trou du support gauche de la tablette centrale

Faites glisser la rondelle M5 sur la vis de support M5. Faites glisser la vis de support M5 à travers les deux trous. Fixez le contre‑écrou à collerette dentelée M5 sur la vis de support M5 à l’aide de la clé hexagonale et de la clépolygonale. Fig.N

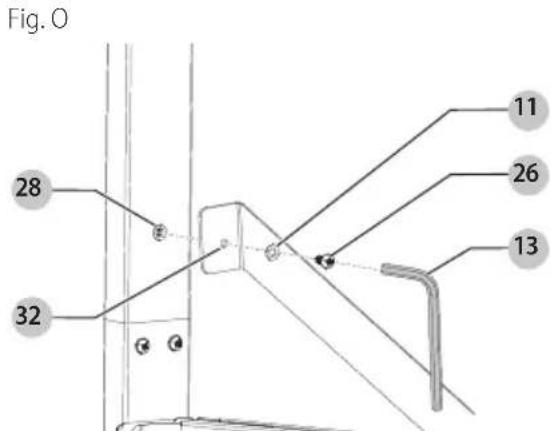

4. Alignez le trou de la jambe gauche du support

avec le trou du support du pied réglable. Faites glisser la rondelle M5 sur la vis de support M5. Faites glisser la vis de support M5 à travers les deux trous. Fixez la vis de support M5 à l’aide de la clé hexagonale.

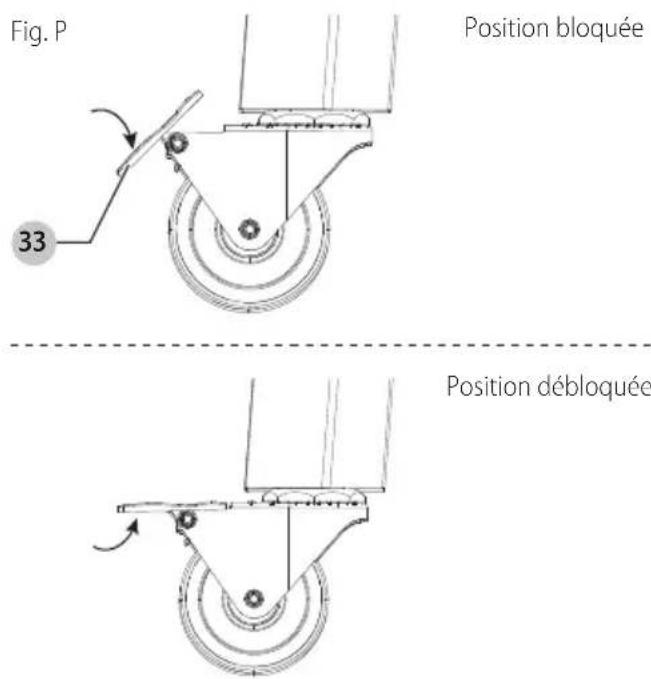

, appuyez sur l’extrémité du verrou de roulette

comme indiqué dans la Fig. P.

  • Pour débloquer la roulette, tirez l’extrémité du verrou vers le haut.FRANçAIs

Entreposage et transport

AVERTISSEMENT: laissez le four refroidir

complètement avant de le démonter et de placer les pièces dans le sac.

AVERTISSEMENT: ne faites rouler les roulettes que

sur des surfaces lisses afin d’éviter tout basculement susceptible d’entraîner des dommages et des blessures. Utilisation du sac de rangement du four et du support (vendu séparément) (Fig. R – U)

1. Attendez que le four à pizza

refroidisse complètement. Cela devrait prendre environ 60 à 90minutes. Retirez les cendres et nettoyez le four comme indiqué dans le manuel du four à pizza.

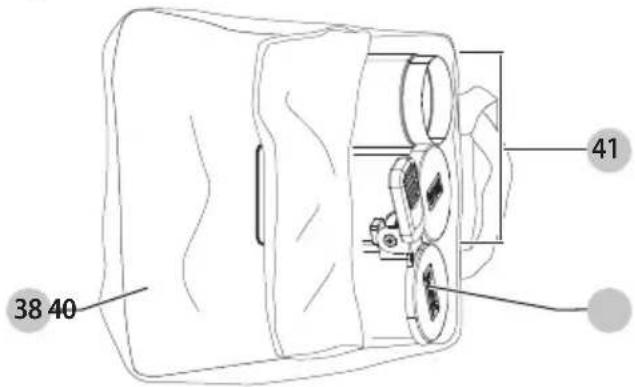

2. Ouvrez le sac de rangement du four et du support

puis retirez le sac de rangement du four et du support

3. Retirez la trémie à granules

et l’ensemble de la cheminée

du four à pizza (consultez la Fig. S). Placez les pièces dans le sac de rangement du four et dusupport. Fig.P

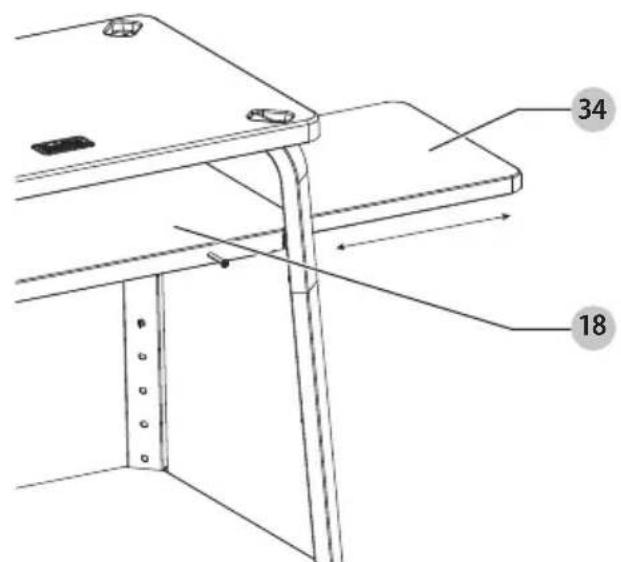

Position bloquée Position débloquée Tablette coulissante (Fig. Q) Pour obtenir un espace supplémentaire, tirez la tablette coulissante

sur le côté de la tablette centrale

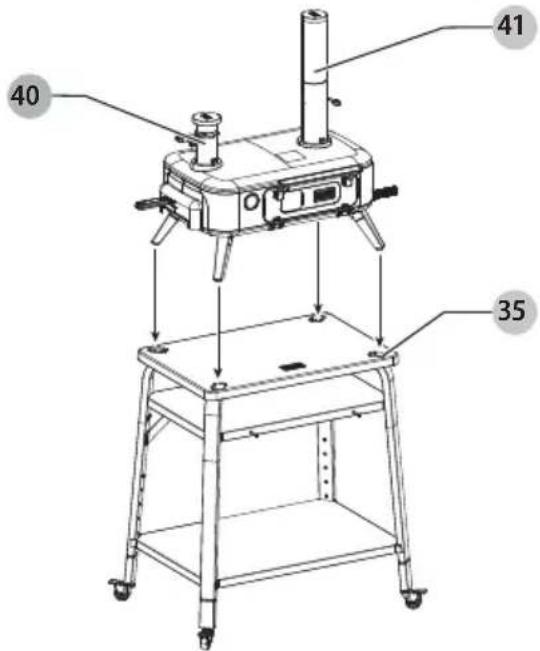

Mise en place du four à pizza sur le dessus (Four à pizza vendu séparément) (Fig. R)

AVERTISSEMENT: bloquez les roulettes avant de

placer le four à pizza sur le support, car il pourrait bouger pendant la mise en place et provoquer des blessures ou un mauvais alignement. Pour placer le four à pizza

1. Dépliez les pieds du four à pizza

en les tirant vers le bas et en les éloignant du four à pizza.

2. Placez le four à pizza sur le support, en veillant à ce que

les pieds du four à pizza soient alignés avec les poches du support

Enregistrez-vous en ligne Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour:

  • SERVICE DE GARANTIE: l’enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votreproduit.
  • CONFIRMATION DE PROPRIÉTÉ: en cas de pertes liées aux assurances telles qu’un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votreachat.
  • POUR VOTRE SÉCURITÉ: l’enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d’une notification de sécurité requise selon le Federal Consumer SafetyAct. Inscrivez‑vous en ligne sur www.blackanddecker.com/ account/login. Fig.S

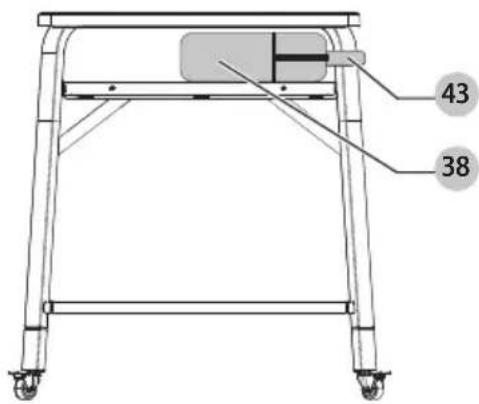

4. Fermez le sac de rangement du four et du support et

placez le sac sur l’étagère centrale

. Attachez la sangle du sac de rangement du four et du support

à l’un des pieds du support pour fixer le sac comme indiqué dans la Fig. T. Fig.T

5. Assurez‑vous que les pieds du four à pizza

sont dépliés et placés dans les poches du support

comme indiqué dans la Fig. R.

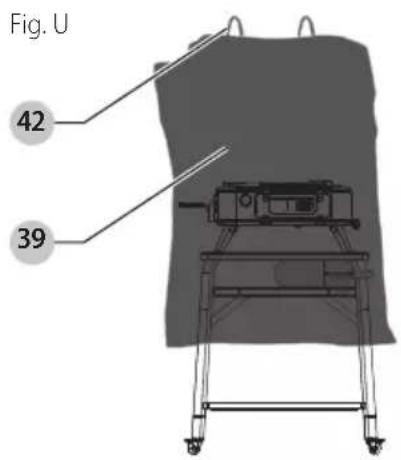

6. Enroulez le sac de rangement du four et du support

sur le four à pizza et le support, en veillant à ce que les poignées verticales du sac

soient placées juste au‑dessus du centre du four, comme indiqué dans la Fig. U. Fig.U

7. Serrez les sangles horizontales du sac

pour maintenir solidement le sac de rangement du four et du support autour du four et du support, comme indiqué dans la Fig. U.

8. Débloquez les roulettes

et faites rouler le support jusqu’à son emplacement de rangement.

9. Bloquez les roulettes pour éviter que le support ne roule

involontairement lorsqu’il est rangé. Sans le sac de rangement du four et du support

1. Attendez que le four à pizza

refroidisse complètement. Cela devrait prendre environ 60 à 90minutes. Retirez les cendres et nettoyez le four comme indiqué dans le manuel du four à pizza.

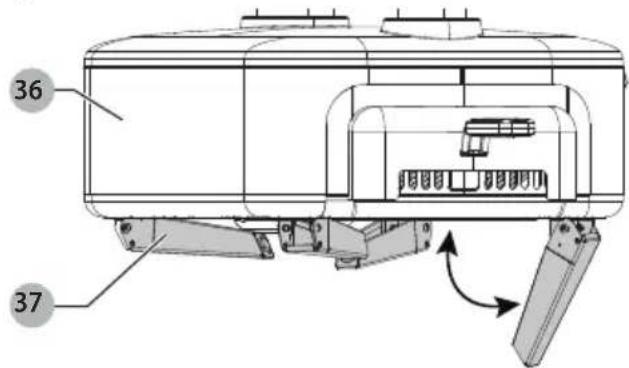

2. Faites pivoter les quatre pieds du four à pizza

sous le four à pizza comme indiqué dans la Fig. R.

3. Soulevez le four à deux mains près du centre du four

pour le transporter. Maintenez le four de niveau, le haut tourné vers le haut, pour vous assurer que la pierre du four à pizza reste protégée. Protégez le four de la pluie, du soleil, des températures extrêmes, de l’humidité et d’autres conditions météorologiques défavorables pendant le rangement.

4. Une fois le four retiré, débloquez les roulettes

déplacez le support dans un environnement qui le protégera de la pluie, du soleil, des températures extrêmes, de l’humidité et d’autres conditions météorologiques défavorables pendant l’entreposage. Bloquez les roulettes pour éviter que le support ne roule involontairement lorsqu’il est rangé.FRANÇAIS

Garantie limitée de deux ans Pour les conditions de la garantie, consultez le site www.blackanddecker.com/warranty. Pour demander une copie écrite des conditions de la garantie, contactez: Service à la clientèle chez BLACK+DECKER, 701East Joppa Road, Towson, MD 21286ou appelez le 1-800-544-6986. AMÉRIQUE LATINE: la présente garantie ne s’applique pas aux produits vendus en Amérique Latine. Pour les produits vendus en Amérique Latine, vérifiez les renseignements sur la garantie particulière au pays comprise dans l’emballage, appelez l’entreprise locale ou consultez le site Web pour les renseignements complets à propos de la garantie.EsPAñOl

Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : BLACK & DECKER

Modèle : BPZ12SS

Catégorie : Non catégorisé
