ET20 - Caméra vidéo Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Caméra vidéo Klein Tools ET20, résolution 640x480, écran LCD 3,5 pouces, connectivité USB.
Utilisation	Idéale pour l'inspection de conduits, de murs et d'autres espaces difficiles d'accès.
Maintenance et Réparation	Nettoyer l'objectif avec un chiffon doux, vérifier régulièrement l'état de la batterie.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes, utiliser uniquement des accessoires recommandés.
Informations Générales	Poids léger, design ergonomique, garantie limitée de 1 an.

FOIRE AUX QUESTIONS - ET20 Klein Tools

Comment allumer la caméra Klein Tools ET20 ?

Pour allumer la caméra, appuyez et maintenez le bouton d'alimentation situé sur le côté de l'appareil pendant environ 3 secondes jusqu'à ce que l'écran s'allume.

Comment transférer les vidéos de la caméra sur mon ordinateur ?

Connectez la caméra à votre ordinateur à l'aide du câble USB fourni. Une fois connectée, la caméra devrait apparaître comme un périphérique de stockage. Vous pouvez alors copier les vidéos depuis le dossier approprié.

Que faire si l'écran de la caméra reste noir ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que l'écran reste noir, essayez de redémarrer la caméra en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment changer la résolution vidéo de la Klein Tools ET20 ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu'. Ensuite, naviguez jusqu'à l'option 'Résolution' et sélectionnez la résolution souhaitée.

La caméra ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé sur la caméra et que vous êtes à portée du réseau. Vérifiez également que le mot de passe Wi-Fi est correct. Si le problème persiste, essayez de redémarrer la caméra.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela restaurera tous les paramètres d'usine.

Quelle est la durée de vie de la batterie de la Klein Tools ET20 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 2 à 3 heures en enregistrement continu.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et non pelucheux pour nettoyer l'objectif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la lentille.

Puis-je utiliser la caméra dans des conditions météorologiques humides ?

La caméra Klein Tools ET20 n'est pas étanche. Évitez de l'utiliser sous la pluie ou dans des environnements très humides pour prévenir tout dommage.

Où puis-je trouver des mises à jour du firmware pour la caméra ?

Visitez le site officiel de Klein Tools et recherchez la section 'Support' ou 'Téléchargements' pour les mises à jour du firmware disponibles pour votre modèle.

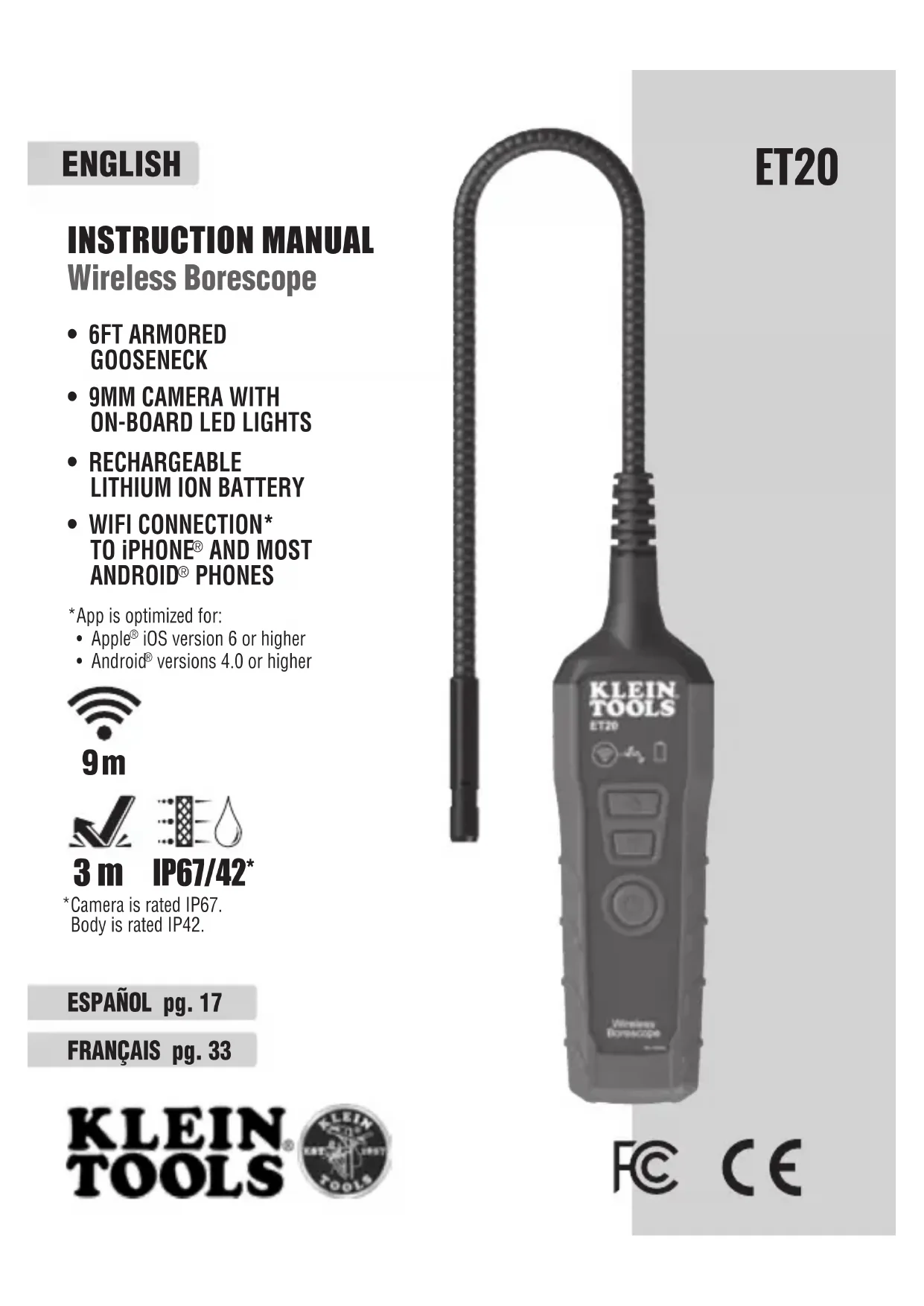

MODE D'EMPLOI ET20 Klein Tools

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

* Application optimisée pour :
• Apple® iOS version 6 ou ultérieure
- Android® version 4.0 ou ultérieure

3 m IP67/42\*

* Caméra classée IP67. Boîtier classé IP42.

KLEIN TOOLS

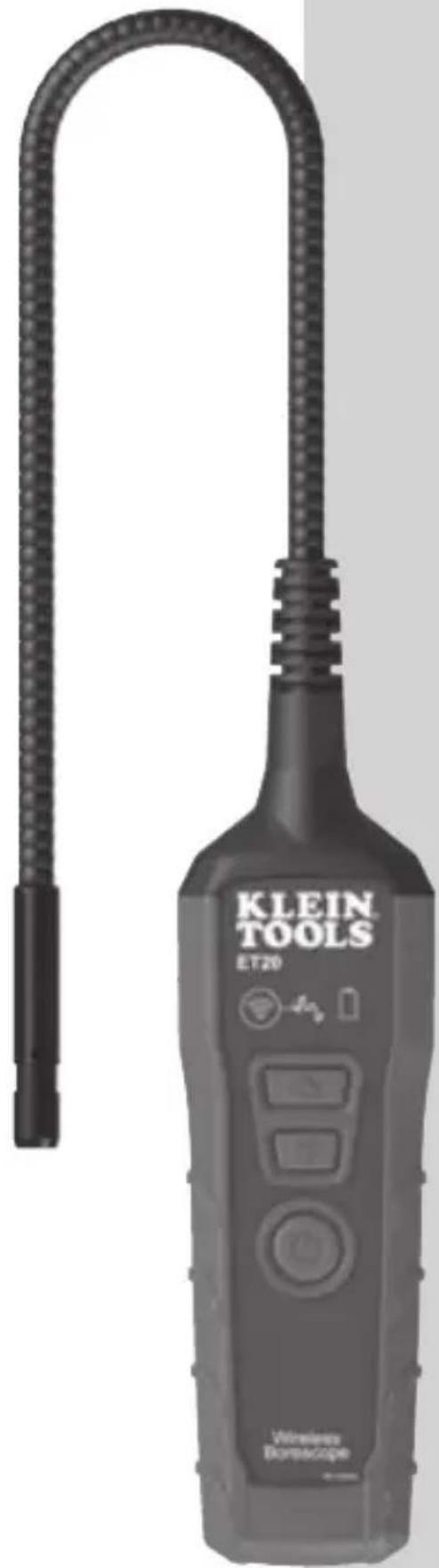

Le ET20 de Klein Tools est un endoscope connecté au Wi-Fi avec une caméra de 9 mm (0,35 po) et un col de cygne blindé de 1,8 m (6 pi). La sortie vidéo est affichée sur les téléphones Android® et Apple® iOS alimentés par un signal Wi-Fi transmis par l'endoscope. La sortie de la caméra ne peut être affichée que sur un appareil Apple® iOS ou Android® à l'aide de l'application pour endoscope de Klein Tools, offerte sur Kleintools.com, Google Play® et l'App Store®.

• Altitude de fonctionnement : 2 000 m (6 562 pi)
  • Humidité relative : < 85 % sans condensation
• Température de fonctionnement et de charge : -9 °C à 60 °C (15 °F à 140 °F)
• Température d'entreposage : 0 °C à 45°C (32 °F à 113°F)
• Dimensions : 185 x 58 x 38 mm (7,31 x 2,3 x 1,5 po)
• Poids : 567 g (20 oz)
• Sortie de caméra : 640 x 480 pixels
• Images par seconde, caméra : 25
• Longueur du col de cygne de la caméra : 1,8 m (6 pi)
• Batterie : Lithium-ion, 3,6 V/2 200 mAh (interne)
• Durée de vie de la batterie : Environ 6 heures sans éclairage, 5,5 heures à la puissance lumineuse maximale des voyants DEL
• Exigences de charge : 5 V c.c. (maximum), 0,4 A (minimum)
• Conformité : CE, FCC classe B, IC et BC
• Niveau de pollution : 2
  • Protection contre les infiltrations :
  Boîtier : Conforme à la norme IP42 en ce qui concerne la résistance à l'eau et à la poussière
  Caméra : À l'épreuve de la poussière et hydrofuge conformément à la norme IP67
  • Protection contre les chutes : 3 m (9,8 pi)

Les caractéristiques techniques peuvent faire l'objet de modifications.

CONSERVEZ CES INSTRUCTIONS À DES FINS DE RÉFÉRENCE

⚠ AVERTISSEMENTS

Pour garantir une utilisation et un entretien sécuritaires de votre instrument, suivez ces consignes. Le non-respect de ces avertissements peut entraîner de sérieux risques de blessures, d'incendie ou de choc électrique.

• L'endoscope, incluant la caméra, n'est pas isolé. Évitez d'utiliser cet instrument à des endroits où des éléments conducteurs sous tension pourraient être présents. Coupez l'alimentation électrique des zones de travail avoisinantes avant de commencer le travail.
• Évitez d'utiliser cet instrument sur des pièces en mouvement, qui pourraient entrer en contact avec l'endoscope ou la caméra et causer des blessures à l'utilisateur ou endommager l'endoscope.
• N'immergez jamais complètement la caméra dans l'eau ou des liquides. Évitez d'utiliser l'endoscope pour les inspections sous l'eau.
• Évitez d'utiliser cet instrument à des endroits où des produits chimiques pourraient être présents.
• Ce produit n'est pas destiné à être utilisé sur des personnes ou des animaux.
• Évitez d'utiliser l'endoscope près de sources de chaleur.
• Assurez-vous d'avoir les pieds sur une surface stable et respectez les consignes de sécurité des échelles, le cas échéant.

REMARQUE

• N'utilisez pas l'appareil si le port de chargement ou le boîtier semblent avoir été endommagés de quelque manière que ce soit.
• Cet article ne contient aucune pièce réparable par l'utilisateur. N'ouvrez pas le boîtier et ne tentez pas de réparer l'appareil.
• N'exposez pas directement ce produit aux rayons du soleil, à une source de chaleur, à un appareil qui produit de la chaleur ou à une température extrême.
• Le boîtier de l'endoscope n'est pas étanche. Pour éviter que de la poussière et d'autres corps étrangers ne pénètrent dans l'appareil, gardez le capuchon en caoutchouc sur le port de chargement lorsque vous ne l'utilisez pas.

CONFORMITÉ

CONFORMITÉ FCC ET IC

Cet appareil est conforme à la partie 15 des règles de la FCC ainsi qu'aux normes CNR d'Industrie Canada portant sur les appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, notamment celles pouvant entraîner un fonctionnement indésirable.

REMARQUE : Le concessionnaire n'est pas responsable des changements ou des modifications qui ne sont pas expressément approuvés par la partie responsable de la conformité. De telles modifications pourraient annuler le droit de l'utilisateur d'utiliser l'appareil.

Cet appareil a fait l'objet d'essais prouvant qu'il respecte les limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont destinées à fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des radiofréquences; s'il n'est pas installé et utilisé conformément à ces instructions, il peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si l'appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur peut tenter de corriger la situation par un ou plusieurs des moyens suivants :

• Réorienter ou relocaliser l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur un circuit électrique différent de celui où le récepteur est branché.
• Communiquer avec le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

ÉNONCÉS DE LA FCC SUR L'EXPOSITION AUX RADIOFRÉQUENCES :

Cet émetteur ne doit pas être installé ou exploité conjointement avec d'autres antennes ou émetteurs.

Cet équipement respecte les limites d'exposition aux radiofréquences de la FCC énoncées pour les environnements non contrôlés. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 5 mm entre le radiateur et votre corps ou les personnes à proximité.

Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée quivalente (p.i.r.e.) ne dépassepas l'intensité nécessaire à l'établissement d'une communication satisfaisante.

CONFORMITÉ

INFORMATIONS DE LA FCC SUR L'EXPOSITION AUX RADIOFRÉQUENCES (DAS)

Cet appareil répond aux exigences gouvernementales en matière d'exposition aux ondes radio. Cet appareil est conçu et fabriqué pour ne pas dépasser les limites d'émission pour l'exposition aux radiofréquences fixées par la Federal Communications Commission (FCC) du gouvernement des Etats-Unis.

La norme d'exposition pour les appareils sans fil utilise une unité de mesure connue sous le nom de débit d'absorption spécifique, ou DAS. La limite de DAS fixée par la FCC est de 1,6 W/kg. Les essais de DAS sont effectués en utilisant les positions de fonctionnement standard acceptées par la FCC, l'appareil émettant à son niveau de puissance certifié le plus élevé dans toutes les bandes de fréquences testées. Bien que le DAS soit déterminé au niveau de puissance certifié le plus élevé, le niveau de DAS réel de l'appareil en fonctionnement peut être de beaucoup inférieur à sa valeur maximale. En effet, l'appareil est conçu pour fonctionner à plusieurs niveaux de puissance afin de n'utiliser que la puissance nécessaire pour atteindre le réseau.

En général, plus vous êtes proche d'une antenne de station de base sans fil, plus la puissance de sortie est faible. Bien qu'il puisse y avoir des différences entre les niveaux de DAS de divers appareils et à divers endroits, ils répondent tous aux exigences du gouvernement.

AVIS D'INDUSTRIE CANADA AUX UTILISATEURS CANADIENS

Cet appareil est conforme aux normes CNR d'Industrie Canada portant sur les appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d'interférences nuisibles et (2) il doit accepter toute interférence reçue, notamment celles pouvant entraîner un fonctionnement indésirable de l'appareil.

Cet appareil est conforme à la norme CNR-247 d'Industrie Canada. Le fonctionnement est soumis à la condition que cet appareil ne produit pas d'interférences nuisibles. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-003.

Cet équipement respecte les limites d'exposition aux rayonnements d'Industrie Canada énoncées pour les environnements non contrôlés. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 5 mm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou exploité conjointement avec d'autres antennes ou émetteurs.

ÉNONCÉ D'INDUSTRIE CANADA SUR L'EXPOSITION AUX RAYONNEMENTS :

Cet équipement respecte les limites d'exposition aux rayonnements d'Industrie Canada énoncées pour les environnements non contrôlés. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 5 mm entre le radiateur et votre corps.

CONFORMITÉ DES APPAREILS DE RADIOCOMMUNICATION AUX LIMITES D'EXPOSITION HUMAINE AUX RADIOFREQUENCES (CNR-102)

L'énergie émise par les antennes reliées aux cartes sans fil respecte la limite d'exposition aux radiofréquences telle que définie par Industrie Canada dans la clause 4.1 du document CNR-102, version 5. Tests DAS sont effectués en utilisant les positions recommandées par la CNR avec le téléphone émet à la puissance certifiée maximale dans toutes les bandes de fréquences testées sans distance attacher loin du corps.

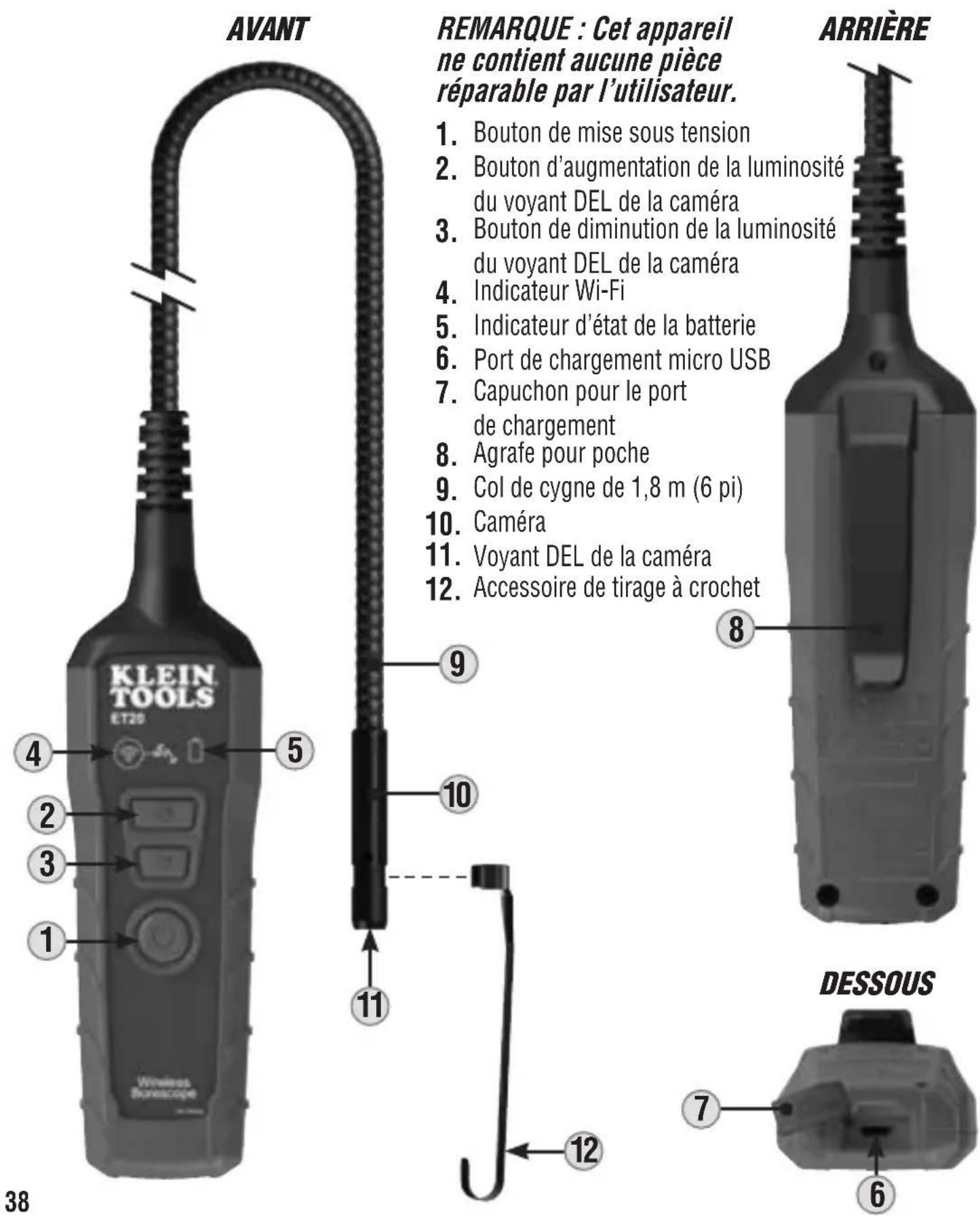

CARACTÉRISTIQUES DÉTAILLÉES

REMARQUE : Cet appareil ne contient aucune pièce réparable par l'utilisateur.

1. Bouton de mise sous tension
2. Bouton d'augmentation de la luminosité du voyant DEL de la caméra
3. Bouton de diminution de la luminosité du voyant DEL de la caméra
4. Indicateur Wi-Fi
5. Indicateur d'état de la batterie
6. Port de chargement micro USB
7. Capuchon pour le port de chargement
8. Agrafe pour poche
9. Col de cygne de 1,8 m (6 pi)
10. Caméra
11. Voyant DEL de la caméra
12. Accessoire de tirage à crochet

SYMBOLES AU DOS DE L'INSTRUMENT

	Avertissementou mise en garde		Porter une protectionoculaire approuvée		Non isolé; ne protège pascontre les chocs électriques
	Lire lesinstructions		Ne pas utiliser surdes pièces enmouvement		Conformité européenne :Conforme aux directives del’Espace économique européen
	Tension/courant c.c.		DEEE –mise au rebut dela batterie		Conforme à la réglementation dela California Energy Commissionrelativement aux systèmes dechargeurs de pile (BCS)

INDICATEURS

Indicateur WI-FI 4

Lorsque vous allumez l'endoscope, l'indicateur Wi-Fi s'allume en vert continu pendant quelques secondes, puis commence à clignoter lentement pour indiquer la transmission du signal Wi-Fi. Les autres comportements de l'indicateur sont décrits ci-dessous :

COULEUR DEL’INDICATEUR	ÉTAT INDIQUÉ
Vert continu L’appareil est connecté à un téléphone et est actif
Vert à clignotement lent	L’appareil transmet activement un signal Wi-Fi, appelé « Endoscope KT »
Vert à clignotement rapide	Le téléphone initialement connecté à l’endoscope n’est plus connecté, ce qui est normalement le cas lorsque le téléphone entre en mode d’économie d’énergie

INDICATEUR D'ÉTAT DE LA BATTERIE 5

Lors de la mise sous tension initiale de l'endoscope, l'indicateur d'état de la batterie clignote 3 fois en vert. Les autres comportements de l'indicateur sont décrits ci-dessous :

COULEUR DEL'INDICATEUR	ÉTAT INDIQUÉ
Vert continu La batterie a plus de 20 % de charge restante
Rouge continu La batterie a 20 % de charge restante
Vert à clignotement lent	La batterie est en charge, elle est actuellement à un niveau de charge égal ou inférieur à 20 %
Rouge à clignotement lent	La batterie est en charge, elle est actuellement à un niveau de charge supérieur à 20 %

INSTRUCTIONS D'UTILISATION

CHARGEMENT DE LA BATTERIE DE L'ENDOSCOPE

REMARQUE : Chargez complètement la batterie de l'endoscope avant son utilisation. La première charge prend un minimum de 7 heures.

Connectez le câble micro USB (compris) au port de chargement USB ⑥, puis branchez l'autre extrémité du câble à un ordinateur, un adaptateur secteur USB ou tout autre bloc d'alimentation USB (non compris). Lors de la charge, l'indicateur d'état de la batterie ⑤ clignote lentement en rouge ou en vert, selon le niveau de charge (voir la section « Indicateurs »). Le temps de charge normal varie entre 5 et 6 heures.

REMARQUE : N'utilisez que des adaptateurs ou des blocs d'alimentation USB qui répondent aux exigences de charge spécifiées (voir la section « Caractéristiques générales »).

TÉLÉCHARGEMENT DE L'APPLICATION

L'application ET20 est nécessaire au bon fonctionnement. L'application est offerte gratuitement sur Google Play et dans l'App Store. Pour en apprendre davantage, consultez le site Web de Klein Tools : KleinTools.com.

www.kleintools.com

CONNEXION DE VOTRE TÉLÉPHONE À L'ENDOSCOPE À L'AIDE DU Wi-Fi

1. Appuyez sur le bouton de mise sous tension ① pendant environ 3 secondes pour allumer l'endoscope. L'indicateur Wi-Fi ④ et l'indicateur d'état de la batterie ⑤ clignoteront. L'indicateur Wi-Fi clignote lentement lorsque l'endoscope transmet activement un signal Wi-Fi. Attendez que cela se produise avant d'essayer de connecter le téléphone à l'endoscope.
2. Sur votre téléphone, activez les réseaux sans fil et entrez dans le menu qui affiche les réseaux disponibles (l'emplacement du menu varie en fonction du téléphone utilisé).
3. Une fois que l'indicateur Wi-Fi commence à clignoter lentement, sélectionnez « Endoscope KT » dans le menu du téléphone. En cas d'indisponibilité, attendez 10 secondes pour vous assurer que l'endoscope est complètement allumé.
4. Sélectionnez l'application pour endoscope de Klein Tools sur le téléphone.
   L'application s'ouvre en mode d'affichage et la caméra affiche une image (voir la section présentant les détails sur les boutons/icônes de l'application).

REMARQUE : Le téléphone doit être déconnecté du signal Wi-Fi de l'endoscope si une connexion Internet est nécessaire sur le téléphone.

INSTRUCTIONS D'UTILISATION

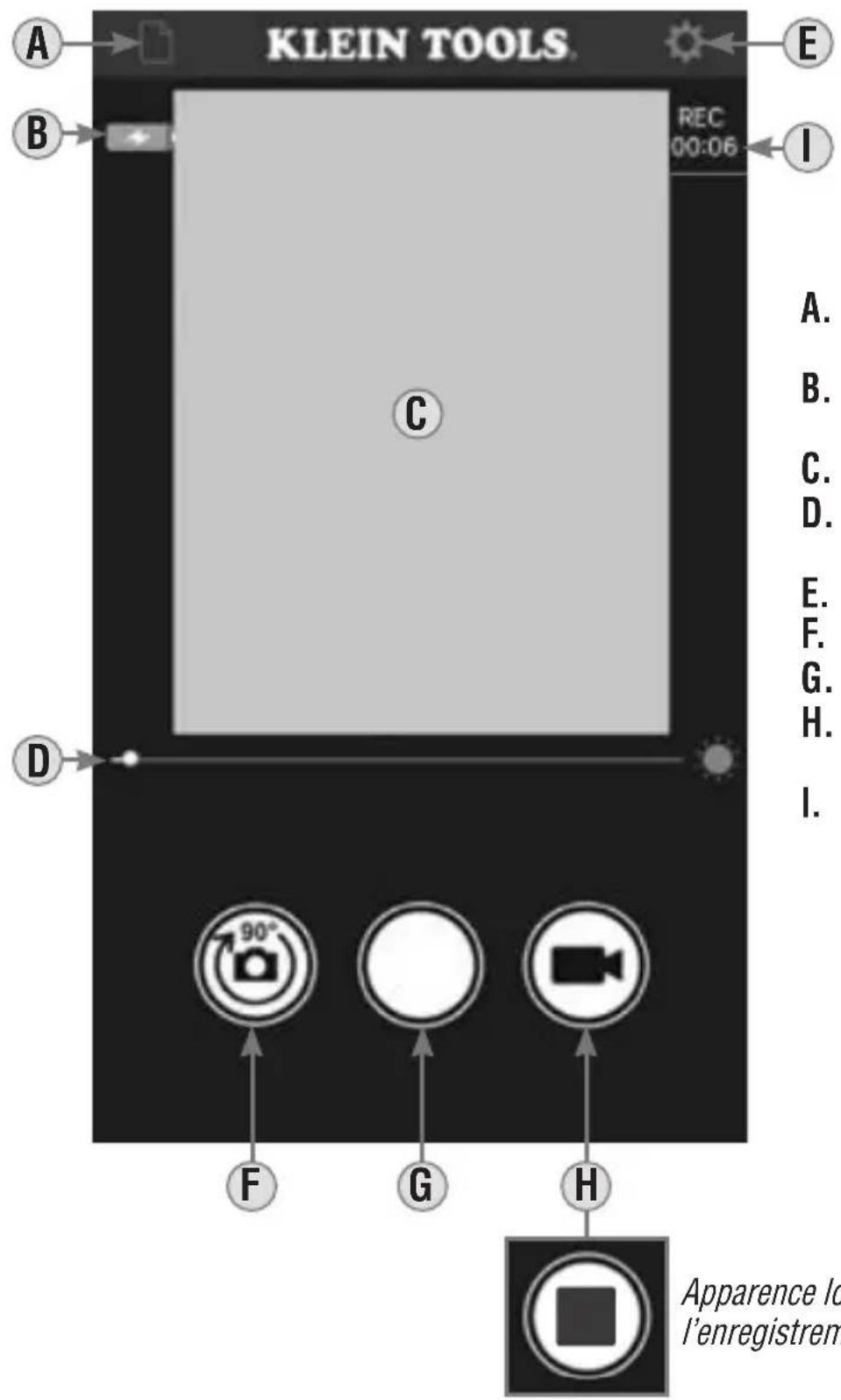

DÉTAILS SUR LES BOUTONS/ICÔNES DU MODE D'AFFICHAGE

KLEIN TOOLS REC 00:06 A B C D E I A. B. C. D. E. F. G. H. I. 90° F G H Apparence lo l'enregistrem

A. Icône de l'écran des photos/vidéos
B. État de la batterie de l'endoscope
C. Image de la caméra
D. Réglage de la luminosité du voyant DEL de la caméra
E. Icône de paramètres
F. Bouton de rotation de l'image
G. Bouton photo
H. Bouton de démarrage/arrêt de vidéo
I. Temps écoulé (vidéo)

INSTRUCTIONS D'UTILISATION

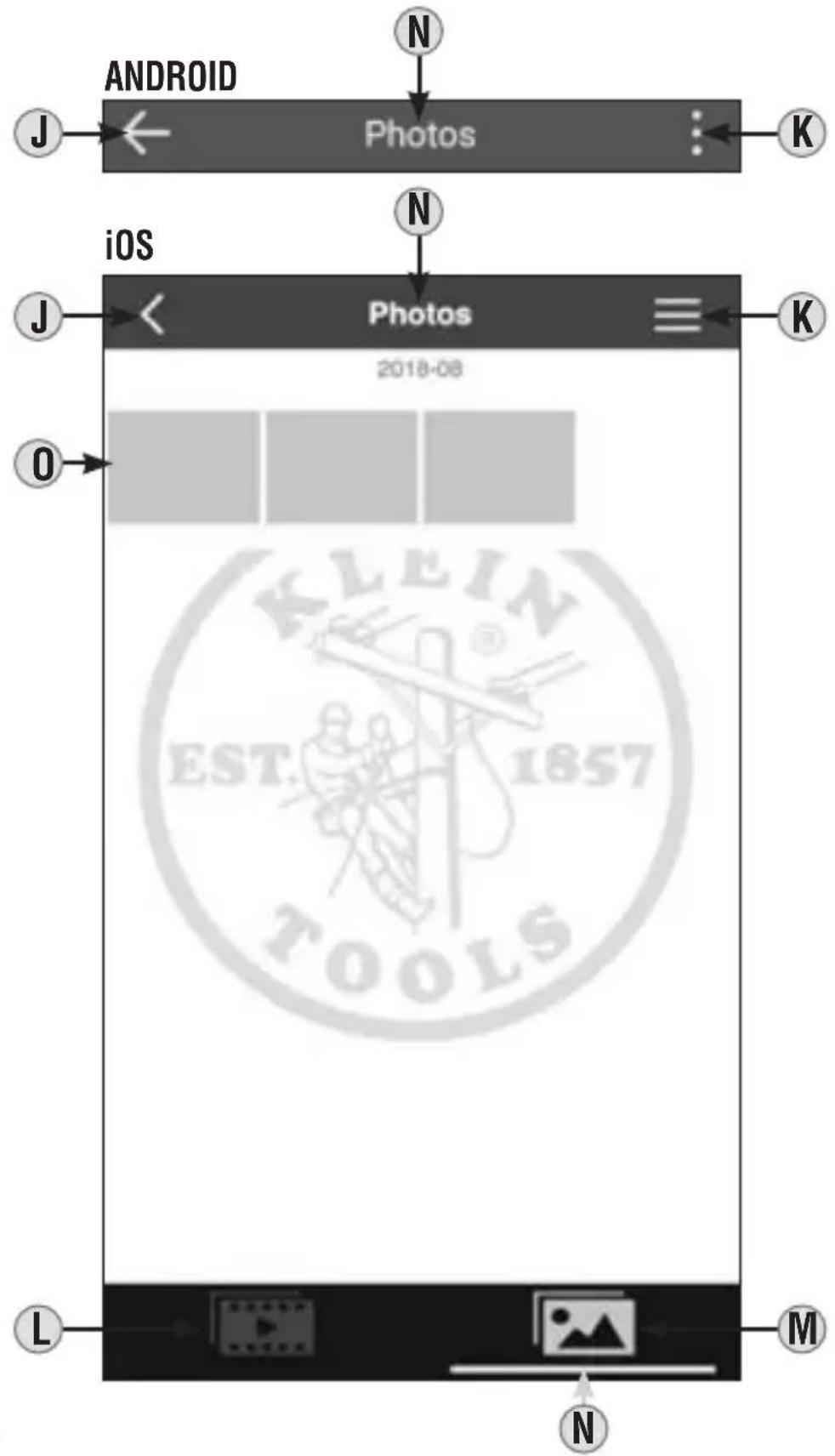

DÉTAILS SUR LES BOUTONS/ICÔNES DU MENU DES PHOTOS OU VIDÉOS

J. Écran précédent
K. Sélection d'éléments
L. Menu des vidéos
M. Menu des photos
N. Menu actif (Photos ou vidéos)
0. Fichiers

INSTRUCTIONS D'UTILISATION

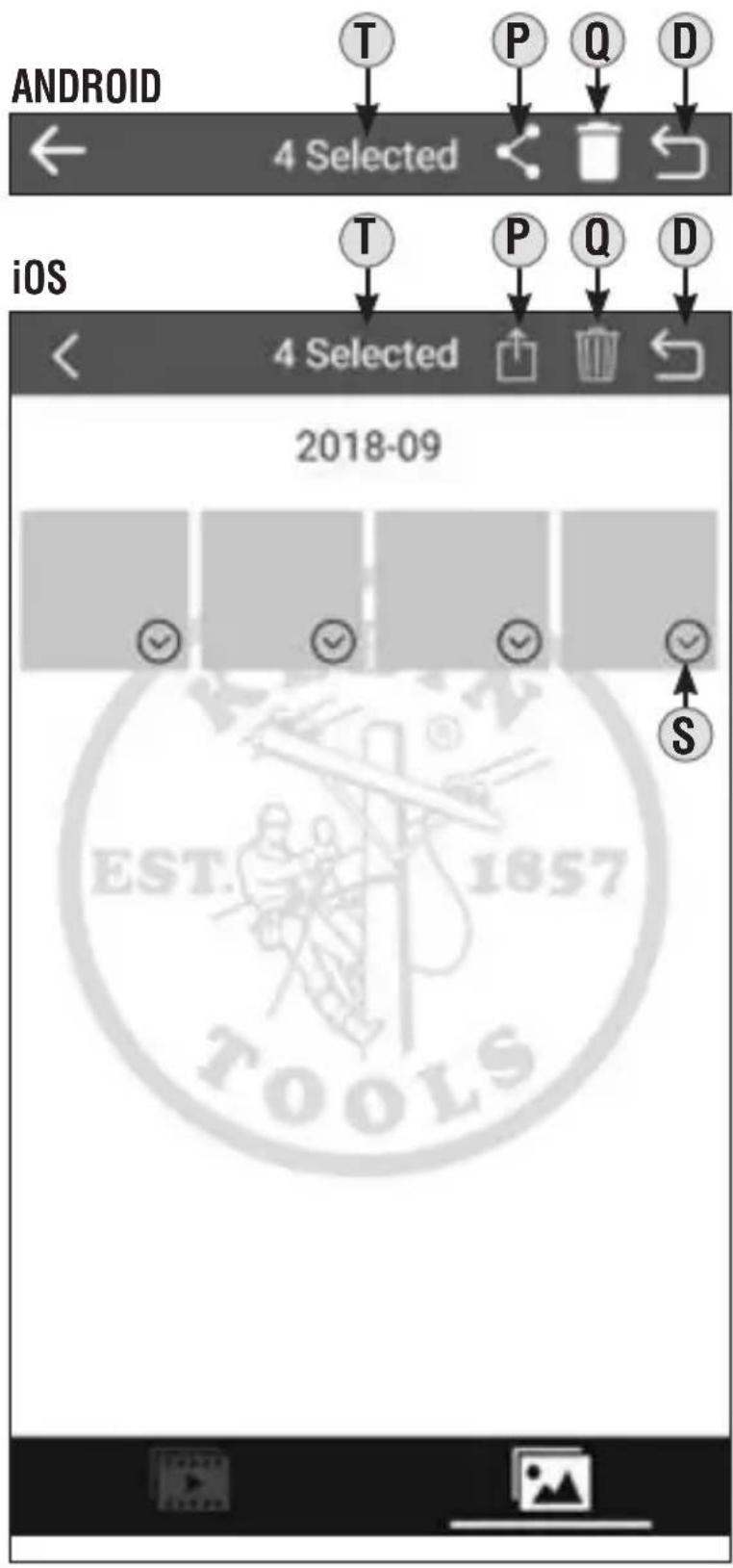

DÉTAILS SUR LES BOUTONS/ICÔNES DU MODE DE GESTION DES FICHIERS

ANDROID T P Q D ← 4 Selected ↕ ↻ iOS T P Q D ← 4 Selected ↕ ↻ 2018-09 S EST. 1857 TOOLS

P. Copier ou envoyer le fichier sélectionné (options supplémentaires sur, Android)
Q. Supprimer le fichier sélectionné
R. Quitter le mode d'édition (uniquement en mode d'édition)
S. Indicateur de sélection de fichiers
T. Mode de révision : Nom du fichier Mode de gestion : Fichiers sélectionnés

INSTRUCTIONS D'UTILISATION

ORIENTATION DE L'ÉCRAN DE L'APPLICATION

L'application apparaît en mode portrait ou paysage, selon la position du téléphone. Pour changer l'orientation de l'écran de l'application, tournez simplement le téléphone à 90 degrés.

Parfois, il peut être nécessaire de faire pivoter l'image de la caméra par rapport à l'écran de l'application. Chaque pression sur le bouton de rotation de l'image F fait tourner l'image à 90 degrés dans le sens horaire. Ceci n'affecte en rien l'écran de l'application, seulement l'image de la caméra.

PRISE DE PHOTOS

En mode d'affichage, pointez la caméra 10 sur le sujet à photographier et appuyez sur le bouton photo G pour prendre une photo.

CAPTURE VIDÉO

En mode d'affichage, pointez la caméra 10 sur le sujet à filmer et appuyez sur le bouton de démarrage/arrêt de vidéo H. Pendant l'enregistrement vidéo, le temps écoulé apparaît I et le bouton de démarrage/arrêt de vidéo devient rouge et affiche le symbole carré d'arrêt. Pour mettre fin à l'enregistrement, appuyez à nouveau sur le bouton de démarrage/arrêt de vidéo. Le bouton de démarrage/arrêt de vidéo revient à son apparence normale.

VISUALISATION ET GESTION DE PHOTOS ET DE VIDÉOS

Pour accéder aux fichiers photo ou vidéo, appuyez sur l'icône de paramètres E, puis sélectionnez le menu des vidéos L ou celui des photos M.

Touchez un fichier 0 pour le visualiser.

Pour gérer les fichiers, appuyez sur l'icône de sélection d'éléments Ⓔ pour sélectionner le(s) fichier(s). Une fois sélectionnés, les fichiers peuvent être copiés, envoyés en externe Ⓟ ou supprimés Ⓠ.

REMARQUE : La connexion Wi-Fi de l'endoscope doit être interrompue dans le menu des paramètres du téléphone pour pouvoir envoyer des fichiers.

Pour quitter le mode de gestion des fichiers, appuyez sur l'icône permettant de quitter le mode de gestion des fichiers D.

NETTOYAGE

Assurez-vous d'éteindre l'appareil, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ni de solvant.

ENTREPOSAGE

Retirez la batterie lorsque vous ne prévoyez pas utiliser l'appareil pendant une longue période. N'exposez pas l'appareil à des températures ou à un taux d'humidité élevés. Après une période d'entreposage dans des conditions extrêmes (hors des limites mentionnées dans la section « Caractéristiques générales »), laissez l'unité revenir à des conditions d'utilisation normales avant de l'utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.
