Marque	Best
Modèle	IQ6
Type de produit	Hotte de cuisine
Débit d'air maximal	600 pieds cubes par minute (environ 1019 m³/h)
Alimentation électrique	120 V, 60 Hz, câble à trois fils avec mise à la terre
Type de moteur	Moteur BLDC (sans balais) avec protection contre les surcharges
Technologie de performance	Technologie IQ™ avec calibrage automatique pour débit d'air optimal
Commandes	Bouton de calibrage et commandes de vitesse intégrées à la hotte
Éclairage	Ampoules d'éclairage (non spécifiées, standard)
Type d'évacuation	Conduit rond en acier de 20 cm (8 po) vers l'extérieur
Clapet anti-retour	Inclus, de 20 cm (8 po)
Matériau du conduit	Acier (recommandé)
Filtres	Filtres métalliques (à nettoyer régulièrement)
Entretien	Nettoyer les filtres et les ventilateurs régulièrement pour éviter l'accumulation de graisse
Sécurité	Mise à la terre requise ; couper l'alimentation avant entretien ; ne pas utiliser de variateur de régime
Garantie	1 an contre les vices de matériau et de fabrication (pièces spécifiques exclues)
Pays de fabrication	États-Unis / Canada (marque Best)
Poids	Environ 15-20 kg (estimation)

FOIRE AUX QUESTIONS - IQ6 BEST

Comment installer la hotte Best IQ6 ?

L'installation doit être effectuée par un personnel compétent. Coupez l'alimentation électrique, fixez la plaque de raccordement, branchez les fils (noir avec noir, blanc avec blanc, vert/terre), raccordez le conduit de 20 cm et scellez les joints avec du ruban à conduit. Consultez le schéma d'installation dans la notice.

Comment réaliser le calibrage du ventilateur IQ ?

Après installation, maintenez le bouton de calibrage enfoncé pendant 3 secondes. Le bouton s'allume et le calibrage dure jusqu'à 13 minutes. Si le témoin reste allumé, le calibrage est réussi. S'il clignote, il y a une restriction dans le conduit. Vous pouvez accepter le débit réduit ou corriger la restriction et recommencer.

Que faire si le témoin de calibrage clignote en continu ?

Cela indique une restriction excessive (clapet coincé, trop de coudes, conduit flexible écrasé). Vous pouvez : 1) accepter le débit en appuyant sur le bouton, 2) corriger la restriction et réinitialiser le calibrage en maintenant le bouton 10 secondes, ou 3) effacer les données pour revenir aux paramètres par défaut.

Comment nettoyer la hotte ?

Nettoyez régulièrement les filtres métalliques avec de l'eau savonneuse ou au lave-vaisselle. Pour le ventilateur, utilisez un chiffon humide. N'utilisez pas de produits abrasifs. Assurez-vous que l'alimentation est coupée avant le nettoyage.

Quel type de conduit utiliser ?

Utilisez exclusivement des conduits en acier de 20 cm (8 po) de diamètre. Évitez les conduits flexibles qui créent des restrictions. Les conduits doivent évacuer l'air à l'extérieur, jamais dans un grenier ou un vide sanitaire.

Puis-je utiliser un variateur de vitesse avec cette hotte ?

Non, l'utilisation d'une commande de régime à semi-conducteurs est interdite. Utilisez uniquement les commandes intégrées fournies avec la hotte.

Comment remplacer une ampoule d'éclairage ?

Coupez l'alimentation électrique. Retirez l'ampoule défaillante et remplacez-la par une ampoule du même type (halogène, incandescente ou LED selon le modèle). Consultez la notice pour le type exact.

Que faire en cas d'incendie de graisse sur la cuisinière ?

Étouffez les flammes avec un couvercle métallique ou une plaque à biscuits. Ne soulevez pas la casserole. N'utilisez pas d'eau. Si l'incendie est maîtrisable, utilisez un extincteur de classe ABC en sortie de secours. Appelez les pompiers si nécessaire.

Où trouver les pièces de rechange ?

Les pièces de rechange sont listées dans la notice (ex: plaque de raccordement, ventilateur BLDC, circuit PCB). Contactez le service client Best au 800-558-1711 (États-Unis) ou 866-737-7770 (Canada) ou via le site du fabricant.

Quelle est la garantie de la hotte ?

La garantie est d'un an à compter de la date d'achat originale, couvrant les vices de matériau et de fabrication. Elle ne couvre pas les ampoules, filtres, conduits, ni les dommages dus à une mauvaise installation. Pour faire une réclamation, contactez Broan-NuTone avec le numéro de modèle et la preuve d'achat.

MODE D'EMPLOI IQ6 BEST

Pour utilisation avec les hottes de cuisine BEST® compatibles. Voir dans le manuel de la hotte si le modèle convient.

AVERTISSEMENT

AFIN DE DIMINUER LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, SUIVEZ CES DIRECTIVES :

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à la réparation ou à l'entretien de l'appareil, coupez l'alimentation du panneau électrique et verrouillez le dispositif de sectionnement de manière à empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'avertissement, par exemple une étiquette, sur le panneau électrique.
3. L'installation et les branchements électriques doivent être effectués par un personnel compétent, conformément aux normes et aux codes en vigueur, y compris les normes et les codes du bâtiment relatifs à la résistance au feu.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
7. N'utilisez pas de commande de régime à semi-conducteurs conjointement avec cet appareil.
8. Pour réduire les risques d'incendie, utilisez seulement des conduits en acier.
9. Cet appareil doit être relié à une mise à la terre.

POUR RÉDUIRE LES RISQUES D'INCENDIE CAUSÉS PAR DE LA GRAISSE SUR LE PLAN DE CUISSON :

a) Ne laissez jamais les éléments de surface allumés à haute température sans surveillance. Les débordements peuvent causer de la fumée et occasionner des écoulements de graisse inflammables. L'huile doit être chauffée graduellement à basse ou à moyenne température.
b) Mettez toujours la hotte en MARCHE lors de la cuisson à haute température ou lors de la cuisson d'aliments à flamber.
c) Nettoyez souvent les ventilateurs. Ne laissez pas la graisse s'accumuler sur le ventilateur ou les filtres.
d) Utilisez des casseroles de dimension appropriée. Utilisez toujours une batterie de cuisine adaptée à la dimension de la surface chauffante.

AVERTISSEMENT

OBSERVEZ LES CONSIGNES SUIVANTES AFIN DE RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN CAS D'INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE PLAN DE CUISSON :*

1. ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle étanche, d'une tôle à biscuits ou d'un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRÜLER. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES.
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, ni de linges ou de serviettes mouillés – une violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :
   A. Vous savez qu'il est de classe ABC et vous connaissez déjà son mode de fonctionnement.
   B. L'incendie n'est pas très important et ne se propage pas.
   C. Vous avez déjà téléphoné au service des incendies.
   D. Vous pouvez combattre l'incendie en faisant dos à une sortie.
   * Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips ».

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
3. Le moteur du ventilateur est muni d'un dispositif de protection contre les surcharges électriques qui le met automatiquement hors fonction en cas de surchauffe. Il se remet en marche lorsqu'il a refroidi. Faites réparer la hotte si le moteur continue à fonctionner par intermittence.
4. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.
5. Pour réduire les risques d'incendie et obtenir une évacuation adéquate de l'air dans le cas d'une installation canalisée, acheminez les conduits jusqu'à l'air libre – n'évacuez pas l'air dans des interstices entre les murs ou le plafond, ni dans un grenier, un vide sanitaire ou un garage.

INSTALLATEUR :

Conservez ce manuel pour l'inspecteur en électricité et le propriétaire.

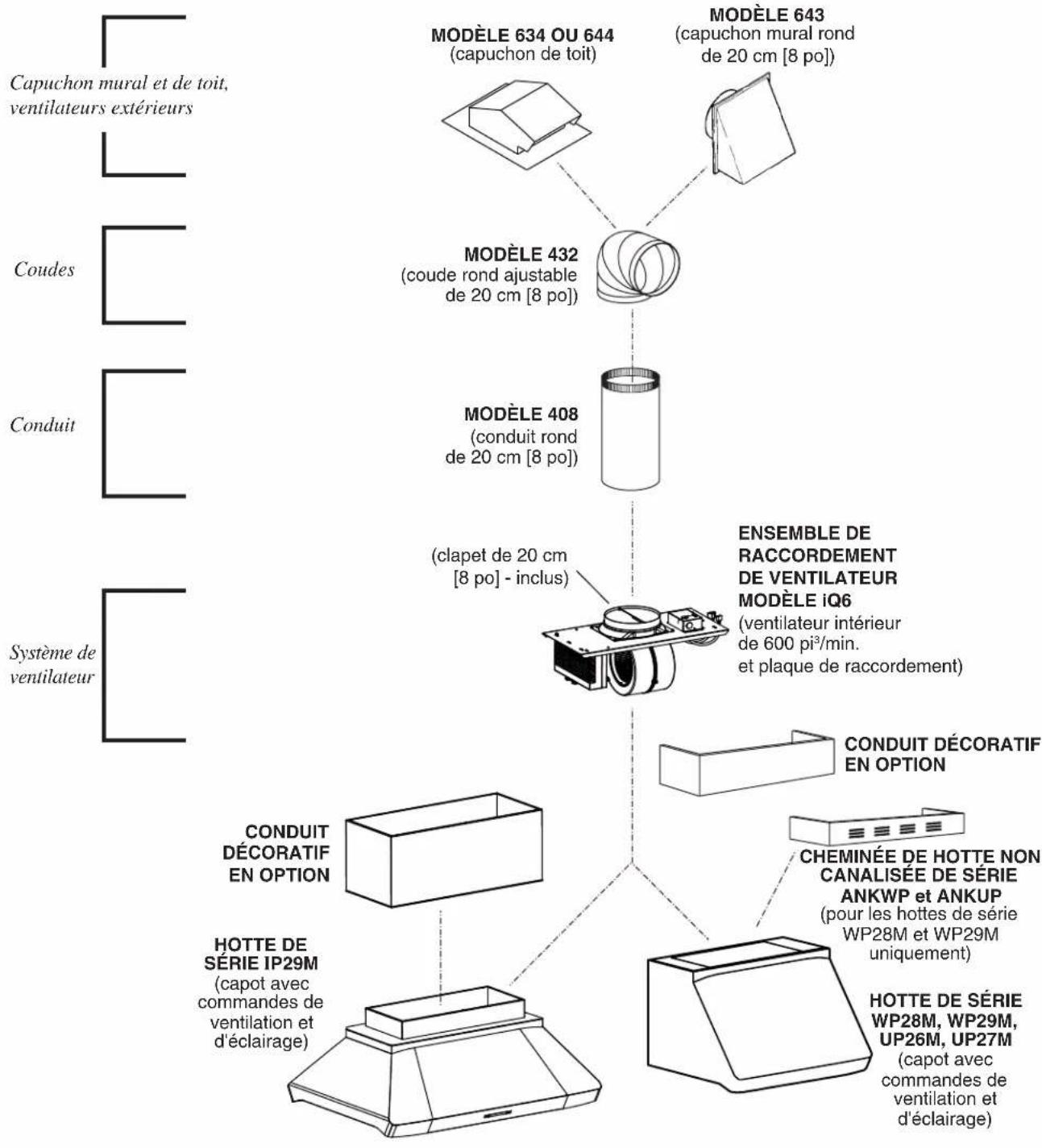


INSTALLATION

RETIREZ UNE RONDELLE DÉTACHABLE POUR LE CÂBLE ÉLECTRIQUE.

1. Acheminez un câble à trois fils jusqu'au lieu d'installation.
2. Enlevez la rondelle détachable de la plaque de raccordement du boîtier de câblage.

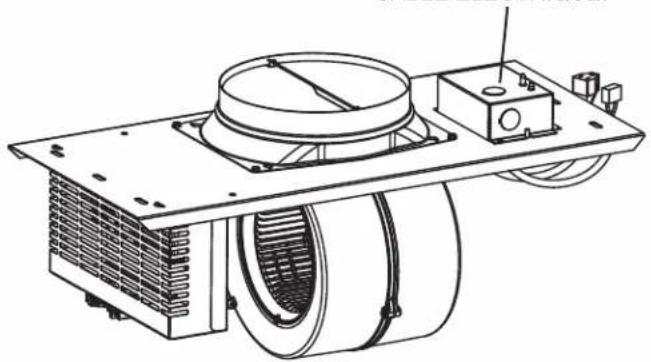

1. Fixez la plaque de raccordement aux goujons de montage à l'intérieur de la hotte à l'aide des (4) écrous hexagonaux no° 10-32 existants.

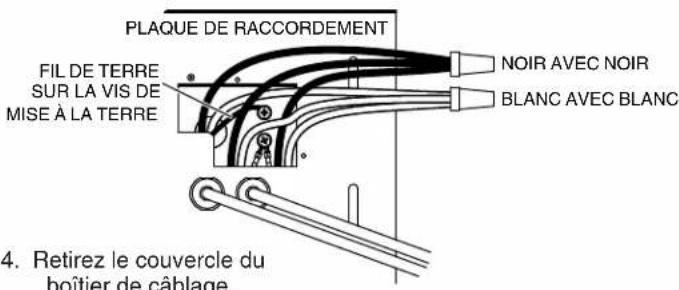

PLAQUE DE RACCORDEMENT FIL DE TERRE SUR LA VIS DE MISE À LA TERRE NOIR AVEC NOIR BLANC AVEC BLANC 4. Retirez le couvercle du boîtier de câblage

1. Fixez le câble d'alimentation au boîtier de câblage à l'aide du connecteur approprié. Branchez les fils noirs ensemble (tension), les fils blancs ensemble (neutre) et placez le fil vert ou le fil dénudé (terre) sous la deuxième vis de mise à la terre. Replacez le couvercle du boîtier de câblage.
2. Acheminez les conduits ronds en acier de 20 cm (8 po) vers le lieu d'installation.
3. Raccordez le conduit au clapet. Scellez tous les joints avec du ruban à conduit.

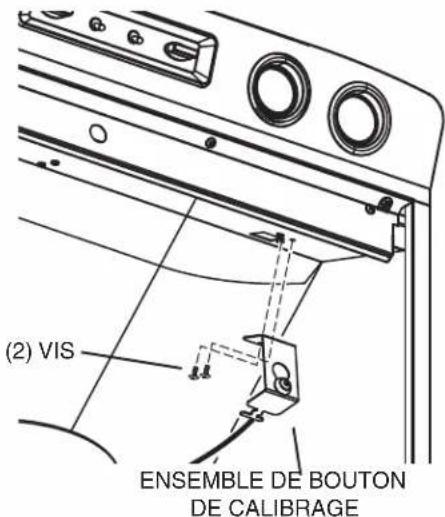

(2) VIS ENSEMBLE DE BOUTON DE CALIBRAGE

1. Installez l'ensemble de bouton de calibrage à l'aide des (2) vis (fournies).

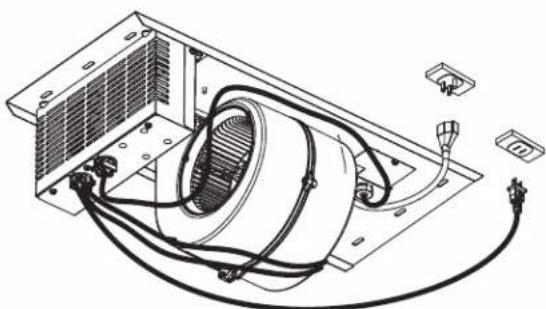

1. Branchez le cordon électrique du ventilateur et de la plaque de raccordement dans les prises à l'intérieur de la hotte.
2. Groupez l'excédent de fil avec les attaches (fournies) pour l'empêcher de toucher à la roue à ailettes.

CALIBRAGE DU VENTILATEUR iQ

VENTILATEUR INTERNE AVEC CONDUITS SEULEMENT

Une fois la hotte installée et connectée, enclenchez le processus de calibrage (notre Technologie de performance garantie s'assure que le débit d'air optimal sera émis). Avant le calibrage, assurez-vous que les filtres, les ampoules d'éclairage et les conduits sont installés.

CALIBRAGE

Maintenez le bouton de calibrage pendant 3 secondes; le bouton s'allumera durant jusqu'à 13 minutes. Le ventilateur se met en marche et le calibrage commence. Une fois le calibrage terminé, il y a deux possibilités :

A. Le ventilateur s'arrête et la lumière du bouton de calibrage reste allumée = Calibrage réussi. Appuyez sur le bouton pour éteindre la DEL. Remarque : La DEL s'éteindra aussi si vous sélectionnez n'importe quelle vitesse de ventilateur à l'aide de la commande.
B. Le ventilateur s'arrête et la lumière du bouton de calibrage clignote continuellement =Trop de restriction dans le conduit empêchant le ventilateur IQ ^MC d'atteindre le débit d'air nominal. Le ventilateur se règle automatiquement à l'intensité maximale.

REMARQUE : Les causes les plus courantes de restriction sont : un clapet coincé (clapet antirefoulement, capuchon mural, capuchon de toit), un trop grand nombre de coudes, un conduit dont la dimension est 80 % inférieure à la sortie de la hotte, une mauvaise transition, l'utilisation de conduit flexible et/ou un conduit écrasé.

Trois options s'offrent à vous si le débit de votre hotte est soumis à une restriction trop importante :

1. Accepter le débit tel quel.

a. Appuyez sur le bouton de calibrage pour accepter le débit d'air tel quel. Le ventilateur IQMC est maintenant configuré au meilleur rendement possible. Le témoin de calibrage clignotant s'éteint. Remarque : La DEL s'éteindra aussi si vous sélectionnez n'importe quelle vitesse de ventilateur à l'aide de la commande.

1. Corriger la restriction, effacer les données du calibrage original et recommencer le calibrage.

a. Corrigez la restriction dans le conduit.
b. Effacez les données du calibrage original en maintenant le bouton de calibrage pendant 10 secondes. Le témoin clignotera 3 fois pour confirmer et le ventilateur retournera aux paramètres par défaut.
c. Recommencez le calibrage depuis le début.

1. Effacer les données de calibrage pour rétablir les paramètres par défaut de la hotte et obtenir le rendement standard à haute pression du ventilateur.

a. Effacez les données de calibrage pour rétablir les paramètres par défaut de la hotte en maintenant le bouton de calibrage pendant 10 secondes. Le témoin clignotera 3 fois pour confirmer et le ventilateur retournera aux paramètres par défaut.

PIÈCES DE RECHANGE

Modèle iQ6

REPÈRE	N° DE PIÈCE	DESCRIPTION QTÉ
1 970	19389 PLAQUE DE RACCORDEMENT SOUDÉE	1
2 980	03370 COUVERCLE DE BOÎTIER ÉLECTRIQUE	1
3 994	40033 CORDON ÉLECTRIQUE 1	2
4 991	50471 VIS, N° 10-32 X 1/2 À TÊTE HEXAGONALE ET RONDELLE	1
5 992	71500 FAISCEAU DE CÂBLES, CIRCUIT D'ALIMENTATION	1
6 994	00060 BRIDE DE CORDON 2	1
7 991	70245 VIS, N° 8-18X3/8 PO 5
8 SV08543 CLAPET DE 20 CM (8 PO)
# 970	19456 ENSEMBLE DE RACCORDEMENT (COMPLET) (COMPREND PIÈCES 1-7)	1
9	BOÎTIER PCB DE DROITE	1
10 BOÎTIER PCB DE GAUCHE 1
11 991	70245 VIS, N° 8-18X3/8 PO 5
# 970	19457 ENS. DE BOÎTIER PCB (COMPREND PIÈCES 9-11)	5
12 VIS, 3MM X 6MM PH AVEC RONDELLE DE BLOCAGE
13 CIRCUIT PCB IQ6 1
# 970	19458 ENS. DE CIRCUIT PCB IQ6 (COMPREND 12 ET 13)	1
14	CIRCUIT PCB TRIAC	1
15 TAQUET 4
# 970	19471 ENS. DE CIRCUIT PCB TRIAC (COMPREND 14 ET 15)
16 994	00088 BRIDE DE CORDON 2	1
17 970	18985 VENTILATEUR BLDC	1
+ 992	71491 FAISCEAU DE CÂBLES, COMMANDE DE RÉGIME DE MOTEUR	1
+ 992	71503 FAISCEAU DE CÂBLES, BOUTON DE CALIBRAGE	1
+ 992	60488 ÉCROU À RONDELLE 10-24	6

• NON ILLUSTRÉ

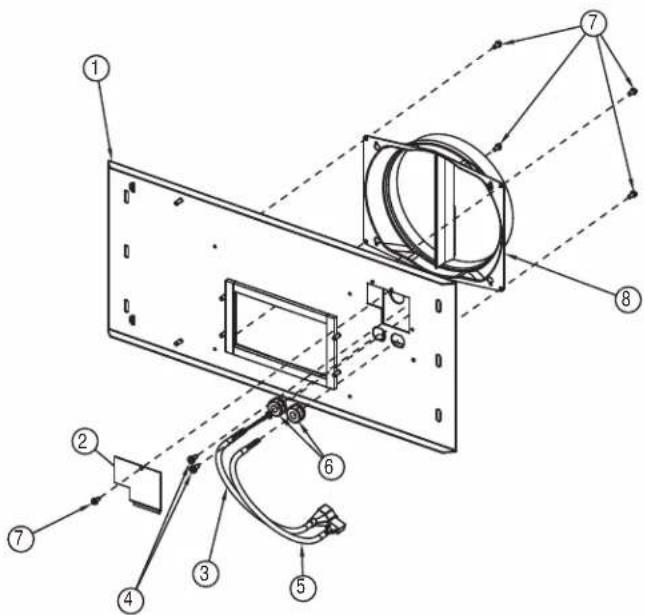

ILLUSTRÉ DÉMONTÉ

* MATÉRIEL STANDARD. EN VENTE DANS UNE QUINCAILLERIE PRÈS DE CHEZ VOUS.

Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits Best sont libres de tout vice de matériau ou de fabrication pour une période d'un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Durant cette période d'un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d'utilisation.

CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.

La durée de toute garantie tacite est limitée à la période d'un an stipulée pour la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d'une garantie tacite, la limitation ci-dessus peut ne pas s'appliquer à votre situation.

L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTERÉTS PARTICULIERS DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains territoires ou provinces ne permettant pas la limitation ou l'exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s'appliquer à votre situation.

La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.

Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l'adresse ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du produit et le numéro d'identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d'achat originale.

Aux États-Unis - BEST® Hartford, Wisconsin 800-558-1711

Au Canada-BEST® Drummondville, QC 866-737-7770
