Type de produit	Aspirateur balai sans fil
Marque	Grundig
Modèle	VCP 4330 L
Puissance d'entrée nominale	125 W
Alimentation électrique	100-240 V ~ 50/60 Hz, 0,5 A
Tension de sortie de l'adaptateur	26,5 V CC, 0,5 A
Temps de charge	4 à 5 heures
Autonomie à puissance maximale	20 minutes
Autonomie à puissance minimale	40 minutes
Type de filtre	Filtre EPA E10
Capacité du bac à poussière	Environ 0,6 L
Accessoires inclus	Brosse turbo électrique, suceur plat, brosse à poussière, station de charge
Utilisation	Sols durs et tapis
Fonctions	Réglage de puissance 2 vitesses
Sécurité	Protection contre les courts-circuits, arrêt automatique sur charge
Entretien	Nettoyage filtre et rouleau sans eau, remplacement du filtre
Hauteur de montage de la station	104-106 cm du sol

FOIRE AUX QUESTIONS - VCP 4330 L GRUNDIG

Comment charger l'aspirateur Grundig VCP 4330 L ?

Placez l'appareil sur la station de charge et branchez l'adaptateur. Les voyants LED blancs clignotent pendant la charge. Lorsqu'ils sont tous allumés fixes, la charge est terminée. Le temps de charge est de 4 à 5 heures. L'appareil ne doit pas être utilisé pendant la charge.

Quelle est l'autonomie de l'aspirateur VCP 4330 L ?

L'autonomie dépend de la puissance sélectionnée : 20 minutes à puissance maximale et 40 minutes à puissance minimale.

Comment nettoyer le bac à poussière et les filtres ?

Tirez l'anneau de vidange pour vider le bac. Pour un nettoyage en profondeur, retirez le bac en tournant dans le sens horaire. Enlevez le filtre EPA E10 et le filtre en plastique. Ne lavez pas les filtres ; frappez-les doucement contre une surface dure ou utilisez une brosse. Remontez en sens inverse.

Puis-je utiliser l'aspirateur sur des tapis ?

Oui, cet aspirateur convient pour les tapis et les sols durs. Utilisez la brosse turbo électrique pour un meilleur résultat sur les tapis.

Comment nettoyer la brosse turbo électrique ?

Appuyez sur le bouton de déverrouillage du rouleau, retirez-le et enlevez les poils ou objets coincés en les coupant. Frappez légèrement le rouleau contre une surface dure. Ne lavez pas la brosse ni le rouleau.

Que faire si l'indicateur LED devient rouge ?

Si un seul voyant rouge s'allume, le niveau de batterie est faible. L'appareil s'arrêtera automatiquement. Rechargez l'appareil. Si le voyant rouge persiste après charge, vérifiez que le bouton marche/arrêt ou réglage de puissance n'est pas bloqué. Contactez le service après-vente si nécessaire.

Puis utiliser l'aspirateur pendant qu'il est sur la station de charge ?

Non, l'appareil s'arrête automatiquement lorsqu'il est placé sur la station de charge. Il ne doit pas être utilisé pendant la charge.

Comment stocker l'aspirateur si je ne l'utilise pas longtemps ?

Débranchez l'appareil et rangez-le hors de portée des enfants. Pour la batterie, conservez-la à mi-charge dans un endroit frais et sec. Évitez la décharge complète ou la charge complète prolongée.

Où puis-je acheter un filtre de rechange ?

Contactez le service client Grundig ou le revendeur agréé pour acheter un filtre EPA E10 de rechange. Remplacez-le si le filtre est déformé pour maintenir les performances.

L'aspirateur est-il adapté pour aspirer de l'eau ou des liquides ?

Non, n'aspirez jamais d'eau ou de liquides. L'appareil est conçu uniquement pour l'aspiration à sec.

MODE D'EMPLOI VCP 4330 L GRUNDIG

Veuillez d'abord lire ce manuel !

Merci d'avoir choisi un produit Laisure. Nous aimerions que vous obteniez une efficacité optimale de ce produit de haute qualité qui a été fabriqué avec une technologie de pointe. Assurez-vous d'avoir bien lu et compris ce guide et la documentation complémentaire avant de les utiliser et conservez-les comme référence. Joignez ce guide à l'unité si vous le remettez à quelqu'un d'autre. Respectez tous les avertissements et informations contenues dans le présent document et suivez les instructions.

Symboles et leurs significations

Ces symboles sont utilisés tout au long de ce guide :

Informations importantes et consignes utiles relatives à l'utilisation.

AVERTISSEMENT : Avertissements contre les situations dangereuses concernant la sécurité de la vie et des biens.

Indice de protection contre les chocs électriques

FR ÉLÉMENTS PAPIER BAC DE TRI

FR

Cet appareil et ses accessoires se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil l

1 Instructions importantes en matière de sécurité et d'environnement

Cette section contient des instructions de sécurité visant à prévenir les dangers qui peuvent entraîner des blessures ou des dommages matériels.

Toute garantie est nulle si ces instructions ne sont pas suivies.

1.1 Sécurité générale

• Cet appareil est conforme aux normes internationales de sécurité.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans, des personnes ayant des problèmes physiques, sensoriels ou mentaux ou des personnes ayant un manque d'expérience ou de connaissances; tant que le contrôle est assuré ou que des informations sont fournies sur les risques. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans surveillance.

- N'utilisez pas l'appareil si le cordon d'alimentation ou l'appareil est endommagé. Contactez un centre de service agréé.

• Votre alimentation secteur doit correspondre aux informations figurant sur la plaque signalétique de l'appareil.
• N'utilisez pas l'appareil avec une rallonge.
• Pour éviter d'endommager le cordon d'alimentation, évitez qu'il soit pincé, serti ou frotté contre des arêtes vives.
• Ne touchez pas la fiche de l'appareil avec les mains mouillées ou humides lorsque l'appareil est branché.
• Ne tirez pas le cordon pour débrancher l'appareil.
• N'aspirez pas les matériaux inflammables et assurez-vous que les cendres de cigarette sont refroidies avant de les aspirer.
• N'aspirez pas d'eau et d'autres liquides.
• Protégez l'appareil de la pluie, de l'humidité et des sources de chaleur.
• N'utilisez pas l'appareil dans ou à proximité d'environnements et de substances explosives ou inflammables.

1 Instructions importantes en matière de sécurité et d'environnement

• Débranchez l'appareil avant le nettoyage et l'entretien.
• N'immergez pas l'appareil ou son cordon d'alimentation dans l'eau pour le nettoyer.
• Ne démontez pas l'appareil.
• Utilisez uniquement les pièces d'origine ou celles recommandées par le fabricant.
• Pour éviter de bloquer le filtre ou d'endommager le moteur, n'aspirez pas le ciment, le plâtre ou les fragments de papier comprimé.
• Utilisez l'appareil uniquement avec l'adaptateur fourni.
• N'utilisez pas l'appareil sans filtres, sinon il pourrait être endommagé.
• Si vous conservez les matériaux d'emballage, gardez-les hors de portée des enfants.

- Cet appareil n'est pas conçu pour être utilisé par des personnes ayant des handicaps physique, sensoriel et mental, y compris des enfants, ou les personnes qui n'ont pas une expérience et une connaissance adéquate par rapport à l'utilisation, sauf si elles sont sous la surveillance d'une personne responsable de leur sécurité ou informées sur le fonctionnement de l'appareil.

- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

- Pour éviter tout risque de danger, un adaptateur endommagé doit être remplacé par le fabricant, le représentant autorisé du fabricant ou un technicien également qualifié.

- Tenez vos doigts, vos cheveux et vos vêtements amples à l'écart des pièces mobiles ou des dégagements lorsque vous passez l'aspirateur.

- Débranchez l'appareil de la source d'alimentation avant de retirer la batterie.

1 Instructions importantes en matière de sécurité et d'environnement

• Veuillez éliminer les batteries usagées conformément aux lois et règlements locaux.
• Les batteries fournies dans cet appareil ne peuvent être remplacées que par des personnes qualifiées.
• L'appareil n'est pas destiné à être utilisé à des fins commerciales. Ce produit n'est pas conçu pour un usage commercial ; il est destiné à être utilisé à domicile et dans les applications suivantes :

- les cuisines du personner de magasins, les bureaux et autres environnements de travail ;

- les fermes ;

- par les clients dans les hôtels, les motels ou d'autres installations d'hébergement ;

- dans les auberges ou les environnements similaires.

- AVERTISSEMENT : Utilisez l'unité d'alimentation amovible ZD012A265050EU(VCP 4330 L);ZD012A220050EU (VCP 3330/ VCP 3335 E) livrée avec l'appareil pour charger la batterie.

- Cet appareil ne peut pas être utilisé par des enfants et par des personnes aux capacités physiques, sen sorielles ou mentales ré duites ou sans expérience ou connaissance, à condition qu'elles soient surveil lées ou qu'elles aient reçu des instructions.

- Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

- Retirez les batteries déchargées de l'appareil et mettez-les au rebut en toute sécurité

- Les bornes d'alimentation ne doivent pas être court-circuitées.

1 Instructions importantes en matière de sécurité et d'environnement

1.2 Respect de la réglementation WEEE et élimination des déchets

Ce produit est conforme à la directive européenne WEEE (2012/19/EU). Ce produit porte un symbole de classification pour les déchets d'équipements électriques et électroniques (DEEE), qui indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des dispositifs électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès de qui le produit a été acheté. Chaque foyer joue un rôle important dans la récupération et le recyclage des vieux appareils. La mise au rebut appropriée des appareils usagés permet de prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1.3 Informations sur l'emballage

Les matériaux d'emballage de cet appareil sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations nationales en matière d'environnement. Ne mettez pas les matériaux d'emballage au rebut avec les ordures ménagères et d'autres déchets. Apportez-les aux points de collecte des matériaux d'emballage désignés par les autorités locales.

Informations sur les Batteries Usagées

Ce symbole pour les batteries rechargeables dans l'emballage indique que la batterie rechargeable ne doit pas être jetée avec les déchets ménagers. Pour certaines piles/batteries rechargeables, ce symbole peut être complété par un symbole chimique. Des symboles pour le mercure (Hg) ou le plomb (Pb) sont prévus si les batteries/batteries rechargeables contiennent plus de 0,0005 % de mercure ou plus de 0,004 % de plomb.

Les batteries/batteries rechargeables, y compris celles qui ne contiennent pas de métal lourd, ne peuvent pas être jetées avec les déchets ménagers. Mettez toujours les piles usagées au rebut conformément aux réglementations environnementales locales. Renseignez-vous sur les règles d'élimination applicables dans votre pays.

1.5 Comment économiser de l'énergie

- Lorsque vous utilisez votre appareil, effectuez les réglages de vitesse en fonction de la surface afin d'économiser de l'énergie.

- En général, les vitesses les plus faibles sont utilisées pour le nettoyage des surfaces dures, des rideaux et des canapés, tandis que les vitesses élevées sont utilisées pour le nettoyage des tapis.

2 Aperçu Général

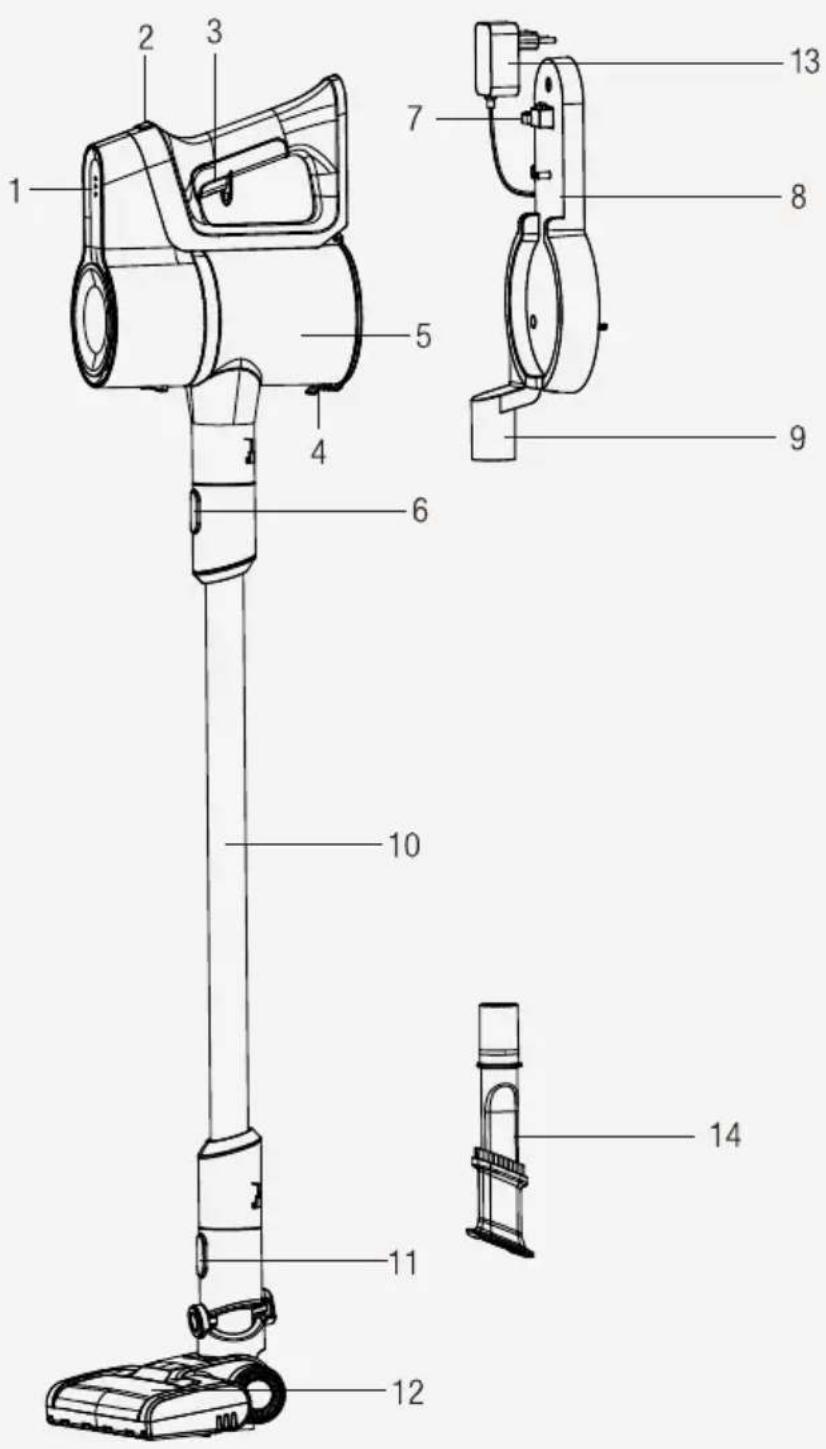

2.1 Commandes et composants

1. Voyants LED d'indicateur de charge
2. Bouton de réglage de puissance
3. Bouton Marche / Arrêt
4. Vidage de l'anneau du réservoir à poussière
5. Réservoir à poussières
6. Bouton de déverrouillage du tuyau
7. Bouton de déverrouillage de l'appareil
8. Station de charge
9. Pièces de fixation des accessoires
10. Tube
11. Bouton de déverrouillage de la brosse
12. Brosse turbo électrique
13. Adaptateur de charge
14. Brosse à poussière
15. Vis (4 pièces)
16. Cheville (4 pièces)

2.2 Données techniques

	VCP 3330 L- VCP 3335 E VCP	4330 L
Puissance d'entrée no-minale	110 W 125 W
Entrée 100 - 240 V ~ 50/60 Hz	0,5 A 100 - 240 V ~ 50/60 Hz	0,5 A
Courant de sortie	22 V =0.5 A 26,5 V 0.5 A =
Temps de charge 4 à 5 heures	4 à 5 heures
Durée de fonctionnement à la puissance maximale	20 mn 20 mn
Durée de fonctionnement à la puissance minimale	42 mn 40 mn

Les droits d'apporter des modifications techniques et de conception sont réservés.

Les valeurs fournies avec l'appareil ou les documents qui l'accompagnent sont des valeurs de laboratoire conformes aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes.

2 Aperçu Général

Paramètre de l'alimentation électrique externe

	VCP 3330 L- VCP 3335 E VCP 4330 L
Fabricant : E-TEK Electronics Manufactory LTD
Identifiant de modèle : ZD012A220050EU ZD012A265050EU
Tension d'entrée : 100-240 V~	100-240 V~
Fréquence d'entrée : 50/60Hz	50/60Hz
Courant d'entrée : 0,5A 0,5A
Tension de sortie 22,0V 26,5 V cc
Courant de sortie 0,5A 0,5A
Puissance de sortie :	11 W	13,5W
Rendement moyen en mode actif :	86,57%	83,49%
Efficacité à faible charge (10 %) :	85,04%	73,49%
Consommation électrique sans charge :	0,067W	0,10W

3 Installation

3.1 Utilisation prévue

Cet appareil est destiné à un usage domestique et non à un usage industriel.

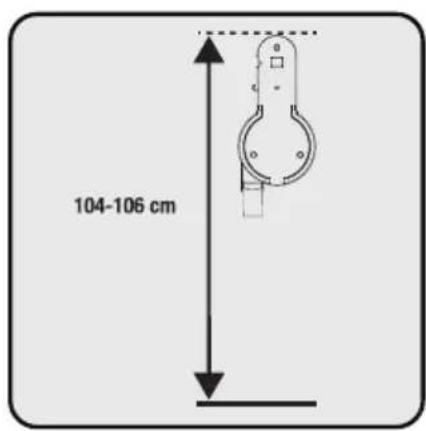

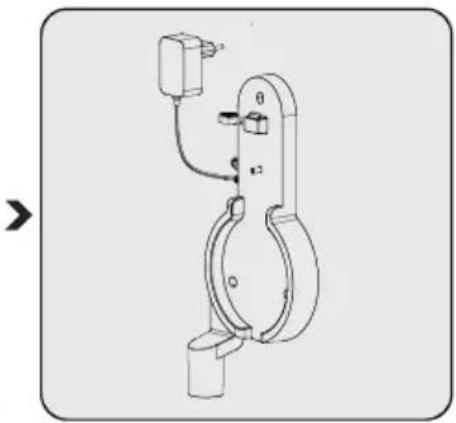

3.2 Installation de la station de charge

104-106 cm

Positionnez la station de charge (8) à une hauteur de 104-106 cm du sol.

1- Fixez quatre chevilles (17) sur le mur
2- Placez quatre vis (16) dans leurs emplacements sur la station de charge (8) et fixez-les sur les chevilles placées au mur.

Branchez l'adaptateur de charge (13) sur la prise.

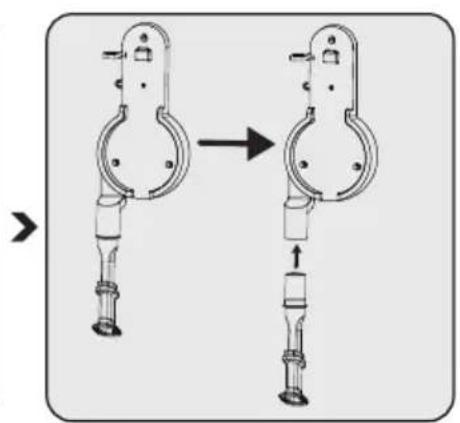

3.3 Installation du tube et de la brosse

Poussez le tube (10) dans le sens de la flèche vers le corps en appuyant sur le bouton de déverrouillage du tube (6).

Appuyez sur le bouton de déverrouillage de la brosse turbo électrique (11) situé sur la brosse turbo électrique (12), ensuite poussez-le dans le sens de la flèche vers le tube.

Fixez le suceur plat (15) et la brosse à poussière (15) à la station de charge (8).

4 Fonctionnement

4.1 Charge de l'appareil

Placez l'appareil sur la station de charge (8).

Après avoir placé le récipient à poussière (5) sur la station de charge (8), poussez l'appareil vers la station de charge.

Branchez l'adaptateur de charge (13) sur la prise.

Le clignotement des voyants LED de charge (1) en blanc indique que l'appareil est en cours de charge.

- Lorsque tous les voyants LED de charge (1) sont allumés, cela indique que la charge de l'appareil est terminée.

Il faut entre 4 à 6 heures pour charger l'appareil complètement. L'appareil ne doit pas être utilisé pendant la charge.

Lorsque l'appareil est placé sur la station de charge (8) pendant son fonctionnement, il s'arrête automatiquement.

Observez les LED (1) d'indicateur d'alimentation pendant le chargement. Si un seul indicateur s'allume en rouge, veuillez vérifier si le bouton MARCHE/ARRÊT ou le bouton de contrôle de la vitesse est bloqué ou non. Si l'indicateur rouge ne peut être éliminé par le blocage du bouton, veuillez nous contacter pour le service après-vente.

4 Fonctionnement

4.2 Utilisation

1- Poussez le bouton de déverrouillage de l'appareil (7) sur la station de charge (8) vers le bas et tirez en même temps l'appareil vers vous. 2- Retirez l'appareil de la station de charge (8).

Appuyez sur le bouton Marche/Arrêt (3) pour faire fonctionner l'appareil. L'appareil commence à fonctionner avec la puissance minimale lorsque vous appuyez sur le bouton marche/arrêt.

Pour passer à la puissance maximale lorsque l'appareil fonctionne à la puissance minimale, appuyez sur le bouton de réglage de la puissance (2). Pour passer à la puissance minimale lorsque l'appareil fonctionne à la puissance maximale, appuyez à nouveau sur le bouton de réglage de la puissance (2).

L'appareil peut être placé en charge avant la décharge complète de la batterie. L'appareil peut être maintenu en charge en permanence sur la station de charge (8) jusqu'à la prochaine opération.

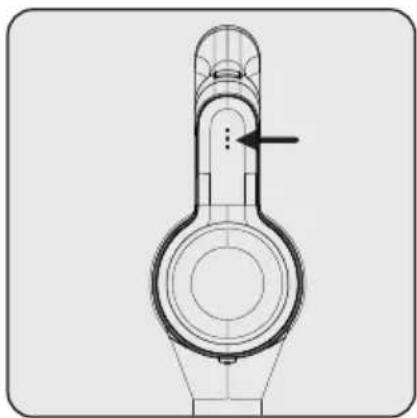

Faites attention aux voyants LED d'alimentation (1) pendant le fonctionnement. Ces voyants s'éteignent progressivement à mesure que le niveau de charge diminue. Lorsque tous les voyants sont éteints et qu'un seul voyant s'allume en rouge, l'autonomie de l'appareil est sur le point de s'épuiser. L'appareil s'arrête automatiquement après un court instant lorsque le voyant LED rouge s'allume.

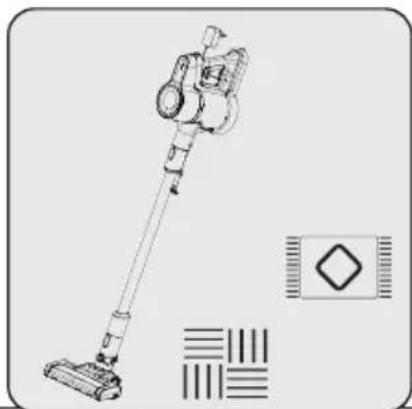

Cet appareil convient pour une utilisation sur les tapis et les sols durs.

4 Fonctionnement

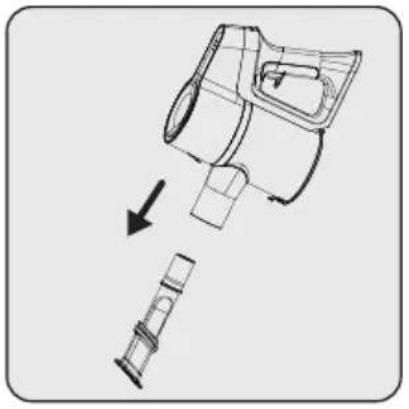

4.3 Accessoires

Crevasse (14) : Convient pour le nettoyage de l'arrière des meubles, des zones difficiles d'accès et des zones étroites.

5 Nettoyage et entretien

Éteignez et débranchez l'appareil avant de le nettoyer.

AVERTISSEMENT : N'utilisez jamais d'essence, de solvants, de nettoyants abrasifs, d'objets métalliques ou de brosses dures pour nettoyer l'appareil.

AVERTISSEMENT : Le filtre peut subir des déformations dans le temps en raison de l'utilisation. Il doit être remplacé par un nouveau afin d'éviter toute perte de performance. Contactez le service client pour en acheter un nouveau.

5.1 Nettoyage du récipient à poussière et des filtres

AVERTISSEMENT : Ne lavez pas les filtres.

Nous vous recommandons de nettoyer le bac à poussière (5) après chaque utilisation.

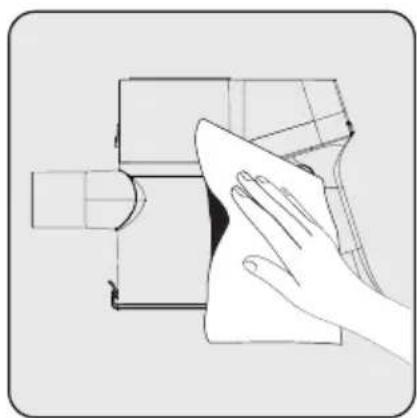

Essuyez la surface du corps à l'aide d'un chiffon humide.

Tirer l'anneau de vidange du récipient à poussière (4) jusqu'au dernier niveau. Le couvercle du récipient à poussière s'ouvre. Videz toute la poussière qu'il contient.

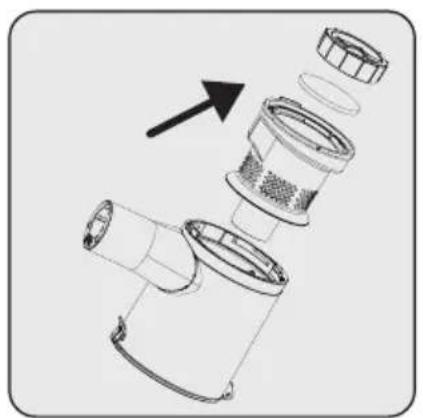

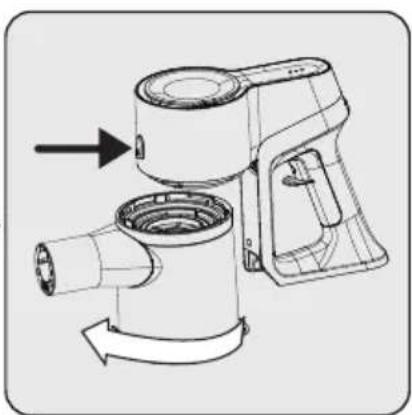

Pour un nettoyage en profondeur des filtres, retirez le récipient à poussière en le tournant dans le sens horaire tout en tirant légèrement sur l'anneau du récipient à poussière (4).

5 Nettoyage et entretien

Retirez le filtre EPA E10 et le filtre en plastique en tenant la poignée du filtre EPA E10

Séparez le filtre EPA E10 et le filtre en plastique.

Retirez la poussière du filtre EPA E10 en le frappant délicatement contre une surface dure telle qu'une poubelle ou à l'aide d'une brosse.

Fixez le filtre EPA E10 au dos du filtre en plastique.

Fixez le filtre en plastique sur l'anneau du bac à poussière (5).

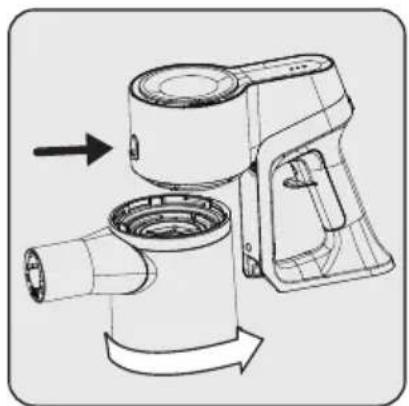

Fixez le connecteur du bac à poussière aux trous du corps, puis fixez le bac à poussière en tournant dans le sens antihoraire jusqu'à ce que vous entendiez un clic.

5 Nettoyage et entretien

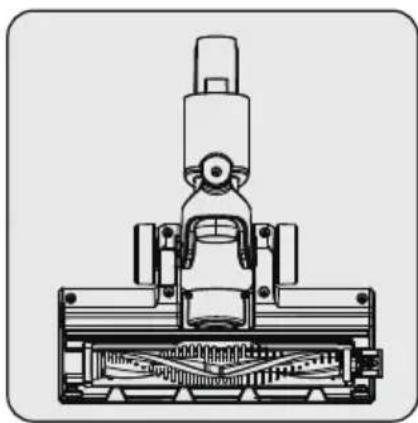

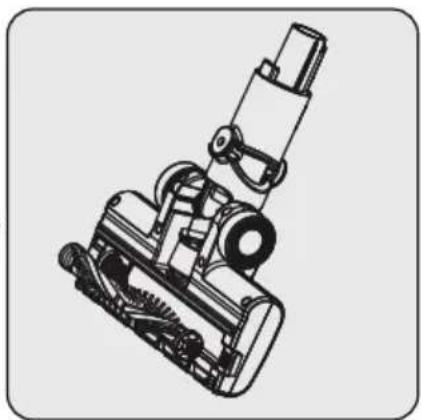

5.2 Nettoyage de la brosse

AVERTISSEMENT : Ne pas laver la turbo-brosse (8) et le rouleau principal.

Appuyez sur le bouton de déverrouillage du rouleau.

Retirez-en la poussière en la frappant légèrement contre une surface dure ou à l'aide d'une brosse. Si des poils ou d'autres objets sont coincés dessus, retirez-les en les coupant.

Remettez le rouleau à sa place en le poussant.

5.3 Stockage

• Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, rangez-le soigneusement.
• Débranchez l'appareil.
• Assurez-vous que l'appareil est hors de la portée des enfants.
• Si vous prévoyez de ne pas utiliser la batterie pendant une période prolongée, rangez-la à mi-charge dans un endroit frais et sec. Évitez de la recharger ou de la décharger complètement.
• Rangez la batterie sur un matériau non conducteur, et ne la laissez pas entrer en contact direct avec du métal. Cela endommage la batterie.

5.3 Transport et livraison

• Pendant le transport et l'expédition, transportez l'appareil avec son emballage d'origine. L'emballage de l'appareil protège l'appareil contre les dommages physiques.
• Ne posez pas d'objets lourds sur l'appareil ou son emballage. Sinon, l'appareil risque d'être endommagé.
• Si l'appareil tombe, il peut ne plus fonctionner ou subir des dommages permanents.
