Type de produit	Tondeuse à gazon sans fil
Marque	Gardol
Modèle	GAM-E40Li
Largeur de coupe	40 cm
Hauteur de coupe	25-75 mm (6 positions)
Volume du bac de ramassage	45 L
Poids	17,45 kg
Alimentation	Batterie lithium-ion 40 V, 4,0 Ah
Chargeur	Entrée 220-240 V ~ 50 Hz, sortie 36-37 V / 3,6-3,7 A
Vitesse de rotation à vide	3650 tr/min
Niveau de pression acoustique (LpA)	81,70 dB(A)
Niveau de puissance acoustique garanti (LWA)	96 dB(A)
Vibrations au guidon	≤ 2,5 m/s²
Réglage de la hauteur du guidon	3 positions, de 105 à 129 cm
Fonctions principales	Tonte avec bac, éjection arrière, variateur électronique de couple (Auto/1/2/3), indicateur de niveau de remplissage
Sécurité	Verrouillage de démarrage à 2 paliers, fiche de contact, protection contre la pluie (IPX1), lame affûtée
Entretien et nettoyage	Nettoyage avec chiffon humide et savon doux, ne pas utiliser d'eau courante ni haute pression, remplacer les lames si usées
Pièces détachées et réparabilité	Lame de rechange réf. 90.600.46, brosses à charbon, accumulateur, chargeur ; réparation par service après-vente
Garantie	60 mois (domestique)
Informations générales	Utilisation privée en jardin domestique, ne pas utiliser sur pentes >15%, stockage entre 5 et 30°C

FOIRE AUX QUESTIONS - GAM-E40Li Gardol

Comment monter le guidon de la tondeuse Gardol GAM-E40Li ?

Repliez le support de guidon vers l’arrière et bloquez-le avec les leviers de serrage rapide. Poussez le guidon sur le support et fixez-le dans l’un des trous de fixation. La hauteur peut être réglée sur 3 positions (105-129 cm).

Comment charger la batterie de la tondeuse ?

Insérez le bloc batterie dans le chargeur jusqu’à l’enclenchement. Le voyant vert clignote pendant la charge et s’allume en continu quand elle est terminée. Utilisez uniquement le chargeur fourni.

Quelle est la hauteur de coupe minimale et maximale ?

La hauteur de coupe est réglable de 25 mm à 75 mm (6 paliers) à l’aide du levier central.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que la fiche de contact est branchée et que la batterie est bien insérée. Si le carter est obstrué, nettoyez-le. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la tondeuse ?

Retirez la fiche de sécurité. Nettoyez avec un chiffon humide et du savon doux. N’utilisez jamais d’eau courante ni de nettoyeur haute pression. Gardez les fentes d’air et le carter propres.

Quand faut-il remplacer la lame ?

Remplacez la lame si elle est usée, endommagée ou si la coupe n’est plus nette. Utilisez une lame d’origine (réf. 90.600.46) et respectez le sens de montage. Serrez la vis à 25 Nm.

Comment vider le bac de ramassage ?

Arrêtez le moteur et attendez l’arrêt complet de la lame. Soulevez le clapet d’éjection d’une main et retirez le bac par la poignée. Videz-le et nettoyez le filet intérieur régulièrement.

Quelle est l’autonomie de la batterie ?

L’autonomie dépend de la hauteur de coupe et de la densité du gazon. Utilisez le variateur électronique (Auto/1/2/3) pour adapter le couple. Rechargez la batterie dès que la puissance diminue.

Comment utiliser le variateur électronique de couple ?

Appuyez sur la touche « N » pour choisir entre Auto (adaptation automatique) et les niveaux 1 (faible), 2 (moyen), 3 (élevé). Un couple plus élevé réduit l’autonomie.

Quelles sont les consignes de sécurité importantes ?

Lisez le mode d’emploi avant utilisation. Tenez les personnes à distance, ne tondez pas sur des pentes >15%, retirez la fiche de sécurité avant tout entretien, et portez des gants lors du remplacement de la lame.

MODE D'EMPLOI GAM-E40Li Gardol

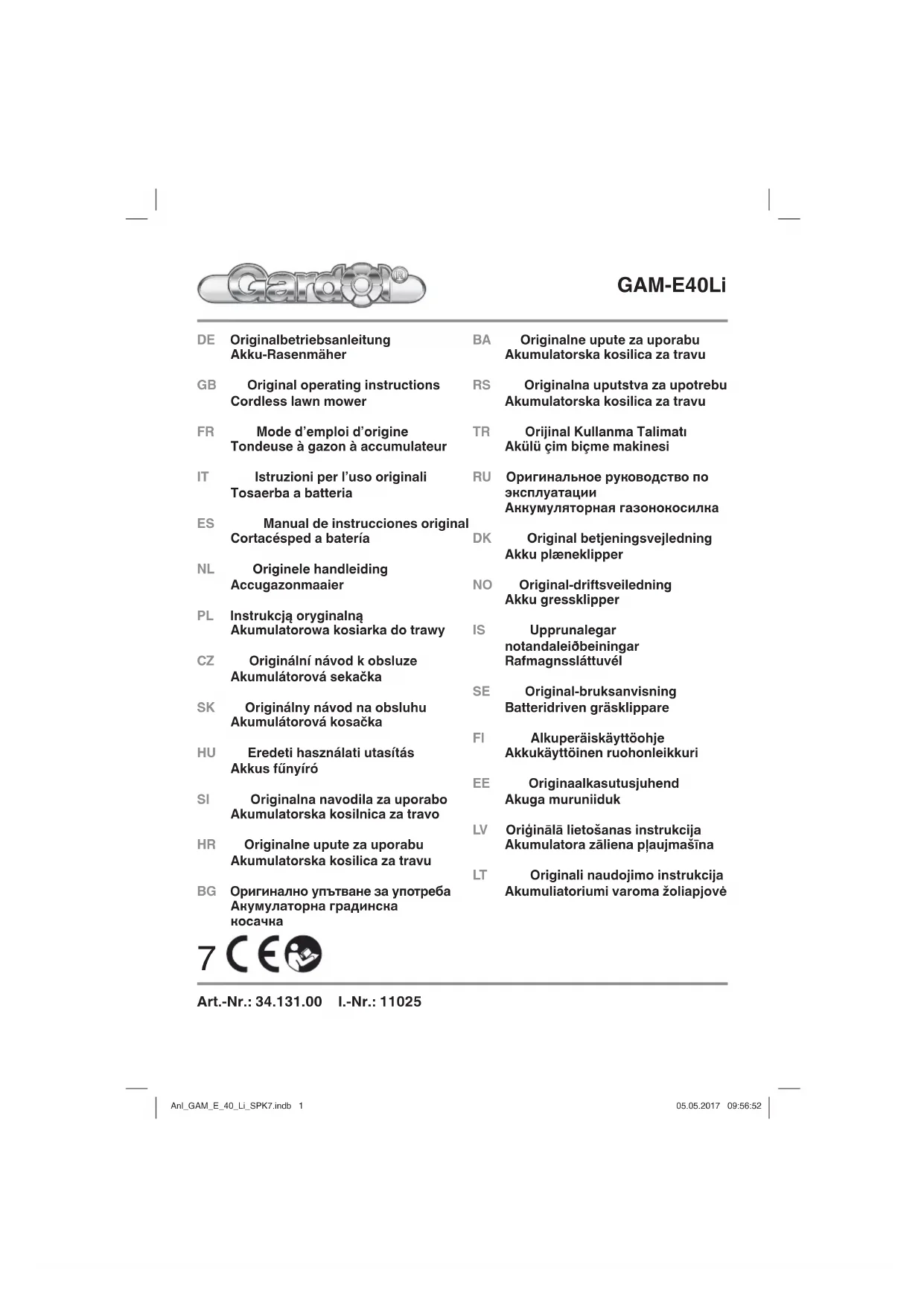

FR Mode d'emploi d'origine Tondeuse à gazon à accumulateur

Montage des Fangkorbes (Abb. 6)

1. Consignes de sécurité
2. Description de l'appareil et volume de livraison
3. Utilisation conforme à l'aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
10. Plan de recherche des erreurs

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

FR

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication de la plaque indicatrice sur l'appareil (voir fi gure 15)

1 Avant la mise en service, lisez le mode d'emploi !
2 Tenez les autres personnes hors de la zone de danger!
3 Attention ! - Lames affûtées. Retirez la fiche de sécurité avant tout travail de remise en état ou si le câble de raccordement est endommagé ! Les lames continuent à tourner après la mise hors service du moteur !
4 Protéger l'appareil contre la pluie et l'humidité
5 Niveau de puissance acoustique garanti : 96 dB
6 Éliminer l'accumulateur selon les règles de l'art

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1/2)

1. Levier de commande
2. Guidon
3. Support de guidon
4. Panier collecteur d'herbe
5. Clapet d'éjection
6. Réglage central de la hauteur de coupe
7. Poignée
8. Agrafes
9. Affi chage des fonctions
10. Accumulateur
11. Chargeur
12. 2 leviers de serrage rapide
13. 2 rondelles
14. 2 vis de fixation
15. Fiche de contact
16. Indicateur de niveau de remplissage

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Tondeuse à gazon sans fil
• Mode d'emploi d'origine
• Consignes de sécurité

FR

3. Utilisation conforme à l'aff ectation

La tondeuse à gazon convient à l'utilisation privée dans des jardins domestiques et de loisirs.

Sont considérées comme tondeuses à gazon pour les jardins domestiques et de loisirs celles dont l'utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l'entretien de surfaces d'herbe ou de gazon. Ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que dans l'agriculture et les exploitations forestières.

Attention ! A cause du danger physique d'utilisation, la tondeuse à gazon ne doit pas être utilisée pour débroussailler les buissons, les haies et les bouquets, pour couper et broyer des plantes grimpantes ou de gazon sur un toit ou dans des jardinières ni pour nettoyer (aspirer) les chemins et comme hacheur pour réduire des sections d'arbres et de haies. De plus la tondeuse à gazon ne doit pas être utilisée comme moto-bêche ni pour égaliser des bosses du sol, comme par exemple des taupinières.

Pour des raisons de sécurité, la tondeuse à gazon ne doit pas être utilisée comme groupe d'entraînement pour d'autres outils d'autres types, à moins que ce ne soit permis par le fabricant.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Vitesse de rotation à vide : ......3650 tr/min

Catégorie de protection : ....III

Poids : 17,45 kg

Largeur de coupe : 40 cm

Volume du sac collecteur : 45 litres

Niveau de pression acoustique L_pA ... 81,70 dB(A)

Imprécision K_pA ..... 3 dB(A)

Niveau acoustique L_WA ..... 96 dB(A)

Vibrations au niveau du guidon : ....≤ 2,5 m/s²

Imprécision K : ....1,5 m/s²

Réglage de la hauteur

de coupe : 25-75 mm ; à 6 paliers

Type de protection : IPX1

Accumulateur lithium ion

Nominale : 40 V d.c.

Capacité : 4,0 Ah

Nombre de cellules : 10

Chargeur

Tension d'entrée : ......220-240 V \~ 50 Hz

Tension de sortie : 36-37 V d. c.

Courant de sortie : 3,6-3,7 A

Catégorie de protection : ....II /回

Les valeurs de bruits et de vibrations ont été déterminées conformément aux normes EN ISO 3744 : 1995, EN ISO 11201 : 1995 et EN ISO 20643 : 2005.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
• Entretenez et nettoyez l'appareil régulièrement.
  • Adaptez votre façon de travailler à l'appareil.
  • Ne surchargez pas l'appareil.
  • Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
• Portez des gants.

FR

5. Avant la mise en service

La tondeuse à gazon est livrée en partie montée. Le guidon et le panier collecteur doivent être montés avant l'utilisation de la tondeuse à gazon. Suivez les instructions d'utilisation étape par étape en vous aidant des photos pour l'assemblage.

Montage du guidon (fi g. 3 - 3d)

Repliez le support de guidon (3) vers l'arrière et bloquez-le sur les deux côtés à l'aide des leviers de serrage rapide (12). Pour cela, il faut éventuellement tourner et serrer (dans le sens des aiguilles d'une montre) ou desserrer (dans le sens inverse des aiguilles d'une montre) le levier de serrage rapide. Veillez à ce que la hauteur soit homogène. Au niveau du support de guidon (3) se trouvent de chaque côté deux trous de fi xation pour adapter la hauteur du guidon. Le guidon (2) doit être poussé sur le support de guidon (3) et fi xé dans l'un des deux trous comme illustré. L'arrondi de la rondelle (13) est tourné vers l'intérieur en direction du tube. Fixez tout d'abord un côté afi n que le guidon tienne et ensuite l'autre côté.

Régler la hauteur du guidon (fi g. 5)

Selon le trou de fi xation utilisé, vous pouvez choisir la hauteur du guidon de 105 cm à 129 cm sur 3 paliers (1 - 2 -3). Le palier choisi est indiqué par l'encoche (A). Enfoncez le levier de serrage rapide dans la position souhaitée pour régler la hauteur du guidon (12).

Montage du panier collecteur (fi g. 6)

Pour accrocher le panier collecteur, le moteur doit être arrêté et la lame ne doit pas tourner. Soulevez le clapet d'éjection (5) à l'aide d'une main. Maintenez le panier collecteur (4) par la poignée et accrochez-le par le haut de l'autre main.

Monter la fixation de câble (fig. 4)

Ensuite, fixez à l'aide des fixations de câble (8) le câble moteur sur le guidon (2) et le support du guidon (3).

Indicateur de niveau du dispositif collecteur (fi g. 4)

Le panier collecteur dispose d'un indicateur de niveau (pos. 16). Celui-ci est ouvert par le courant d'air généré par la tondeuse en fonctionnement. Si le clapet se referme pendant que vous tondez, c'est que le dispositif collecteur est plein et qu'il

doit être vidé. Pour que l'indicateur de niveau fonctionne correctement, les trous sous le clapet doivent toujours être maintenus propres et perméables.

Réglage de la hauteur de coupe Avertissement !

Le déplacement de la hauteur de coupe peut seulement être entrepris lorsque le moteur est arrêté et le câble secteur débranché.

Avant de commencer à tondre, vérifi ez si la lame de coupe n'est pas émoussée et vos moyens de fi xations endommagés. Remplacez les outils de coupe émoussés ou endommagés afi n qu'aucun déséquilibre ne se produise. Pour ce contrôle, arrêtez le moteur et débranchez la fi che de contact.

Le réglage de la hauteur de coupe doit être eff ectué de la manière suivante (voir fi gure 7) :

1. enfoncez le levier (6) vers l'intérieur et réglez-le sur la hauteur de coupe souhaitée (graduation : 25 - 35 - 45 - 55 - 65 - 75 mm) ;
2. relâchez le levier (6) et vérifi ez qu'il est bien bloqué dans le dispositif d'arrêt.

Charge de l'accumulateur (fi g. 8)

Le bloc accumulateur joint à la livraison doit être uniquement chargé dans le chargeur joint à la livraison. Le bloc accumulateur doit être rechargé avant la première mise en service.

1. Comparez si la tension réseau indiquée sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (11) dans la prise électrique. Le voyant LED (B) est allumé.
2. Poussez le bloc accumulateur (12) sur le chargeur (11) jusqu'à ce qu'il s'enclenche de façon audible. Le voyant LED (B) s'éteint, le voyant LED (C) clignote.
3. Lorsque le bloc accumulateur est complètement chargé, le voyant vert LED (C) s'allume en continu.
4. Si une erreur survient au niveau du chargeur (par ex. processus de charge impossible en raison d'un bloc accumulateur défectueux), le voyant LED rouge (B) s'allume en continu.

Pendant la charge, il est possible que l'accumulateur chauff e quelque peu. C'est cependant normal.

FR

Après avoir rechargé le bloc accumulateur, celui-ci doit être retiré du chargeur. Appuyez pour cela simultanément sur les deux touches crantées latérales (D) et sortez le bloc accumulateur du chargeur.

S'il est impossible de charger l'accumulateur, contrôlez

• si de la tension est présente à la prise de courant
• si un contact correct est présent au niveau des contacts de charge du chargeur.

Si le chargement de l'accumulateur reste impossible, nous vous prions de bien vouloir renvoyer • lechargeur

• et la visseuse sans fil à notre service après-vente.

Dans l'intérêt d'une longue durée de vie du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci est de toute manière nécessaire, lorsque vous constatez que la puissance du tondeuse à gazon à accumulateur diminue. Ne déchargez jamais complètement le bloc accumulateur. Ceci entraînerait un défaut du bloc accumulateur!

Montage du bloc accumulateur (fi g. 9)

Rabattez le couvercle de l'accumulateur (E) de la tondeuse vers le haut. Poussez le bloc accumulateur chargé dans le logement jusqu'à ce qu'il s'enclenche de façon audible. Fermez le couvercle de l'accumulateur (E).

Retrait du bloc accumulateur (fi g. 10)

Rabattez le couvercle de l'accumulateur (E) de la tondeuse vers le haut. Appuyez simultanément sur les deux touches crantées latérales (D) et sortez le bloc accumulateur de la tondeuse. Fermez le couvercle de l'accumulateur (E).

Affi chage de la capacité de l'accumulateur (fi g. 11)

Appuyez sur la touche (F). L'affi chage de la capacité de l'accumulateur signale l'état de charge du bloc accumulateur à l'aide de 4 voyants LED.

Les 4 voyants LED sont allumés :

Le bloc accumulateur est chargé.

3 voyants LED sont allumés :

le bloc accumulateur dispose d'une charge résiduelle suffisante.

2 voyants LED sont allumés :

terminez votre travail et chargez l'accumulateur.

1 voyant LED est allumé :

l'accumulateur est vide, il faut le recharger.

6. Commande

Prudence!

La tondeuse est équipée d'un verrouillage de sécurité afi n d'empêcher une utilisation non autorisée. Juste avant la mise en service de la tondeuse, insérer la fiche de contact (fig. 12/pos. 15) et la retirer à chaque interruption ou après avoir terminé le travail.

Verrouillage de démarrage en 2 paliers

Afin d'empêcher un démarrage involontaire, la tondeuse est équipée d'un verrouillage en 2 paliers (Figure 12/pos. H) sur lequel on doit appuyer avant de pouvoir activer le levier de commande (Figure 12/pos. K).

Lorsqu'on relâche complètement le levier de commande, la tondeuse s'éteint. Les deux paliers du verrouillage de démarrage sont activés et vous devez appuyer sur le verrouillage de démarrage (fi g. 12/pos. H) pour remettre la tondeuse en marche.

Si l'on relâche seulement de quelques centimètres le levier de commande, la tondeuse s'éteint et peut être remise en marche sans avoir à appuyer sur le verrouillage de démarrage (1er palier du verrouillage activé). Ce dispositif sert principalement dans les interruptions brèves de travail lorsqu'on ne s'éloigne pas de la tondeuse. Répétez cette opération plusieurs fois afi n de vous assurer que l'appareil fonctionne correctement.

Variateur électronique de commande (fi g. 13) Le variateur électronique de commande (L) peut être pivoté de 40° vers le haut ou vers le bas.

Tournez le variateur électronique de commande de façon à pouvoir voir directement l'affi chage. Le variateur électronique de commande fonctionne uniquement lorsque l'accumulateur et la fi che de contact sont insérés.

a) Affi chage de capacité de charge

Appuyez sur la touche « M ». L'affi chage de la capacité de l'accumulateur signale l'état de charge du bloc accumulateur à l'aide de 4 voyants LED.

FR

• Les 4 voyants LED sont allumés : Le bloc accumulateur est chargé.
  3 voyants LED sont allumés : le bloc accumulateur dispose d'une charge résiduelle suffisante.
  • 2 voyants LED sont allumés : terminez votre travail et chargez l'accumulateur.
  • 1 voyant LED est allumé : l'accumulateur est vide, il faut le recharger.

b) Variateur électronique de couple

Le réglage « Auto » est allumé : En fonction de la hauteur de coupe et de la densité du gazon, le variateur électronique adapte le couple nécessaire sur 3 paliers. Veuillez tenir compte du fait que plus le couple est élevé, plus la durée de fonctionnement de l'accumulateur diminue.

En appuyant plusieurs fois sur la touche « N », vous pouvez effet actuer les réglages suivants :

« 1 » est allumé : couple faible pour une faible densité de gazon et une hauteur de coupe élevée
« 2 » est allumé : couple moyen pour une densité de gazon et une hauteur de coupe moyennes.
« 3 » est allumé : couple élevé pour une grande densité de gazon et une hauteur de coupe basse

Avertissement ! N'ouvrez jamais le clapet d'éjection lorsque le dispositif collecteur est en train d'être vidé et que le moteur est encore en marche. Une lame en marche peut provoquer des blessures.

Veuillez toujours soigneusement fi xer le clapet d'éjection ou le sac collecteur. Éteignez le moteur avant de les enlever.

Veuillez toujours respecter la distance de sécurité induite par le manche entre le boitier de la lame et l'utilisateur. Soyez particulièrement prudent lorsque vous tondez ou changez de direction à proximité de bosquets ou sur une pente. Veillez à être bien stable, portez des chaussures antidérapantes et adhérentes et un pantalon.

Tondez toujours en position perpendiculaire à la pente. Pour des raisons de sécurité, il est interdit de tondre sur des pentes de plus de 15%.

Soyez particulièrement prudent quand vous reculez et quand vous tirez la tondeuse. Risque de trébucher !

Recommendations pour bien tondre

Pour la tonte, nous conseillons d'adopter le principe du chevauchement.

Ne tondre qu'avec des lames aiguisées et en bon état afin que les brins d'herbe ne s'effilochent pas et n'entraînent pas un jaunissement du gazon.

Afin d'obtenir une coupe propre, tondez toujours en bandes aussi droites que possible. Ce faisant, faites en sorte que les bandes se chevauchent de quelques centimètres, pour qu'il n'y ait pas de traces.

La fréquence de la tonte dépend principalement de la vitesse de pousse du gazon. Pendant la période de croissance principale (mai-juin), deux fois par semaine, sinon une fois par semaine. La hauteur de coupe doit se situer entre 4-6 cm et la croissance devrait atteindre 4-5 cm avant la prochaine tonte. Si le gazon a dépassé la hauteur de coupe, ne faites pas l'erreur de le tondre tout de suite à la hauteur normale. Cela abîme le gazon.

Ne tondez jamais plus que la moitié de la hauteur du gazon.

Maintenez le dessous de la tondeuse propre et enlevez obligatoirement les dépôts de gazon. Les dépôts rendent le démarrage difficile, altèrent la qualité de la coupe et gène l'éjection de l'herbe.

Sur les pentes, il faut tondre en position perpendiculaire à la pente. Pour éviter un glissement de la tondeuse, il faut l'orienter vers le haut.

Choisissez la hauteur de coupe selon la hauteur effective du gazon. Faites plusieurs passages afin de ne couper qu'au maximum 4 cm de gazon à la fois.

Avant d'eff ectuer tout contrôle de la lame, éteignez le moteur. Pensez que la lame continue de tourner encore quelques minutes après que le moteur ait été éteint. N'essayez jamais d'arrêter la lame. Vérifi ez régulièrement que la lame est bien fixée, en bon état et bien affûtée. Dans le cas contraire, aiguisez-là ou remplacez-là. Si la lame heurte un objet alors qu'elle est en marche, arrêtez la tondeuse et attendez que la lame soit complètement immobile. Vérifi ez ensuite l'état de la lame et du support de lame. Si ceux-ci sont endommagés, il faut les remplacer.

FR

Dès que des restes d'herbe s'accumulent sur le gazon pendant la tonte, il faut vider le panier collecteur. Attention ! Avant d'enlever le panier collecteur, éteignez le moteur et attendez l'arrêt complet de la lame.

Pour enlever le panier collecteur, soulevez d'une main le clapet d'éjection, de l'autre retirez le panier collecteur en l'attrapant par la poignée. Conformément aux normes de sécurité, lorsque le panier collecteur est enlevé, le clapet d'éjection se ferme et bloque l'orifi ce d'éjection arrière. Si, ce faisant des restes d'herbe restent accroché dans l'ouverture, il est nécessaire de reculer la tondeuse d'environ 1 m afi n de faciliter le redémarrage du moteur.

Éliminez les résidus de coupe dans le carter et sur les outils de travail à l'aide d'instruments adaptés, par ex. une brosse ou une balayette plutôt qu'avec les mains ou les pieds.

Pour que la collecte d'herbe fonctionne bien, il faut nettoyer le panier collecteur et en particulier le fi let à l'intérieur après l'utilisation.

Accrochez le panier collecteur uniquement lorsque le moteur est éteint et l'outil de coupe arrêté.

Soulevez le clapet d'éjection d'une main et de l'autre, tenir le panier collecteur par la poignée et l'accrochez en partant d'en haut.

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirezlafi che de sécurité avant tous travaux de nettoyage (fi g. 12/pos. 15).

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez

aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

7.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

7.3 Maintenance

• Les lames, porte-lames et écrous usés ou endommagés sont à changer par jeux entiers par un(e) spécialiste, pour garantir la stabilité de l'appareil.
• La tondeuse à gazon ne doit pas être nettoyée à l'eau courante, en particulier pas sous haute pression. Veillez à ce que tous les éléments de fixation (vis, écrous, etc.) soient toujours bien vissés, afin de pouvoir utiliser la tondeuse à gazon en toute sécurité.
• Contrôlez surtout les apparitions d'usure sur le système de récupération d'herbe.
• Remplacez les pièces usées ou endommagées.
  • Stockez votre tondeuse à gazon dans un local sec.
  Pour obtenir une longue durée de vie, toutes les pièces vissées et les roues et essieux doivent être nettoyés et ensuite huilés.
• Seulement un soin régulier de la tondeuse à gazon lui assure solidité et performance dans le temps, mais surtout vous assure une tonte facile et sans souci de votre gazon. Nettoyez si possible la tondeuse à gazon avec une brosse ou des chiffons. N'utilisez aucun solvant ou eau pour éliminer les salissures.
  La pièce qui s'use le plus est la lame. Vérifiez régulièrement l'état de la lame tout comme sa fixation. Si la lame est usée, elle doit être changée ou aiguisée tout de suite. Si des vibrations anormales de la tondeuse à gazon se produisent, ceci signifie que la lame n'est pas correctement équilibrée ou a été déformée par un choc. Dans ce cas, il faut la réparer ou la changer.
• Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

FR

7.4 Remplacement des lames

Pour des raisons de sécurité, nous conseillons de faire eff ectuer le remplacement de la lame par une entreprise spécialisée dûment autorisée. Attention ! Portez des gants de travail ! Utilisez exclusivement une lame d'origine, sinon le fonctionnement et la sécurité ne sont pas garantis le cas échéant.

Pour le remplacement de la lame veuillez procéder comme suit :

1. Desserrez la vis de fixation (voir figure 14).
2. Retirez la lame et remplacez-la par une neu-ve.
3. Pour la pose d'une lame neuve, veillez au sens de montage de la lame. Les ailettes de la lame doivent se dresser dans le carter moteur (cf. fi gure 14). Les logements de coupelles doivent concorder avec les poinçonnages de la lame.
4. Ensuite, resserrez la vis de fixation à l'aide de la clé universelle. Le couple de serrage doit être env. de 25 Nm.

En fin de saison, effectuez un contrôle général de la tondeuse à gazon et retirez tous les dépôts accumulés. Avant tout début de saison, contrôlez absolument l'état de la lame. Pour les réparations, adressez-vous à notre service clients. Utilisez exclusivement des pièces d'origine.

7.5 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Lame de rechange réf. 90.600.46

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

9. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

FR

10. Plan de recherche des erreurs

Erreur Causes	probables Suppression
Moteur ne démarre pas	a) condensateurdéfectueuxb) Raccordements sur le moteur ou condensateur détachéc) L'appareil est dans herbe haute	a) Par l'atelier service clientèleb) Par l'atelier service clientèlec) Démarrer sur l'herbe basse ou sur une surface déjà tondue; modifi er éventuellement la hauteur de cou-pe
	d) Carter bouchée)Lafi che contact n'est pas branchéef) L'accumulateur n'est pas bien bran-ché	d) Nettoyer le carter pour que la lame tourne libremente)Brancherlafi che de contact (Voir 6.).f) Enlever l'accumulateur et le bran-cher à nouveau (Voir 5.).
Puissance du mo-teur baisse	a) Herbe trop haute ou trop humideb) Carter de tondeuse bouchéc) Lame très uséed) Capacité de charge del'accumulateur en baisse	a) Corrigez la hauteur de coupe, modifi ez le réglage du variateur élect-roniqueb) Nettoyez le carterc) Changer la lame d)Vérifi er la capacité de charge del'accumulateur et le charger le cas échéant (Voir 5.).
Coupenonproprea)Lameuséeb) Hauteur de coupe incorrecte		a) Changer la lame ou l'aiguiserb) Corriger la hauteur de coupe

Remarque ! Le moteur est équipé d'un interrupteur thermique destiné à le ménager. Quand celui-ci est en surchauffe, il s'arrête pour redémarrer automatiquement après une courte phase de refroidissement !

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* brosses à charbon, accumulateur
Matériel de consommation/pièces de consommation*	lame
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.

FR

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériau d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pre-station de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

IT

Indice
