SIP-220 - Machine de soudure Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine de soudure pour réparation de matières plastiques (thermoplastiques)
Marque	Toolcraft
Modèle	SIP-220
Alimentation électrique	AC 220-240 V, 50 Hz
Consommation maximale	80 W
Plage de température	200 °C à 450 °C (réglable, ±5 %)
Dimensions (L x l x H)	290 x 31 x 31 mm
Poids	Environ 226 g
Longueur du câble d'alimentation	120 cm
Température de fonctionnement	0 à +40 °C, 10 à 90 % HR
Température de stockage	0 à +40 °C, 20 à 80 % HR
Contenu de l'emballage	Piston de fermeture, mailles d'acier (200 x 120 mm), support, feuille adhésive résistant à la chaleur, brosse en acier (50 x 230 mm), 2 pointes en laiton, 25 bandes en plastique (10 x 25 mm), mode d'emploi
Matériaux compatibles	Thermoplastiques (ne pas dépasser la température de décomposition, généralement 250-320 °C)
Fonctions principales	Soudage de fissures, liaison de pièces plastiques, renfort avec treillis métallique
Réglage de température	Molette rotative (sens horaire pour augmenter)
Voyant d'état	Rouge : chauffe / température atteinte (clignotement périodique)
Sécurité	Poignée à isolation thermique, protection contre surchauffe, arrêt automatique non mentionné mais nécessité de débrancher
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon sec non fibreux. Ne pas immerger dans l'eau. Ne pas utiliser de solvants.
Pièces détachées / réparabilité	Pointes en laiton remplaçables ; câble d'alimentation doit être remplacé par un professionnel
Informations générales	Usage intérieur uniquement. Ne convient pas aux enfants. Conserver le mode d'emploi.

FOIRE AUX QUESTIONS - SIP-220 Toolcraft

Comment utiliser le pistolet de soudure SIP-220 ?

Branchez l'appareil, réglez la température entre 200 °C et 450 °C à l'aide du bouton rotatif. Attendez que le voyant rouge s'allume (température atteinte). Nettoyez la zone à réparer avec la brosse en acier, puis utilisez le treillis métallique et les bandes en plastique fournis. Laissez refroidir avant de poncer.

Quelle température choisir pour souder du plastique ?

La température idéale dépend du thermoplastique. La plupart fondent entre 250 °C et 320 °C. Commencez à basse température et augmentez progressivement. Évitez de dépasser 400 °C au risque de décolorer ou décomposer le plastique. Si de la fumée apparaît, réduisez la température.

Pourquoi mon pistolet de soudure ne chauffe-t-il pas ?

Vérifiez que la prise secteur est branchée et que le câble n'est pas endommagé. Si la tension est bonne, le piston de fermeture peut être défectueux. Dans ce cas, contactez un service technique.

Comment nettoyer le SIP-220 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez la tête de soudage et le boîtier avec un chiffon sec et non fibreux. N'utilisez jamais d'eau, de solvants ou de produits abrasifs.

Quelles précautions de sécurité dois-je prendre ?

Ne touchez jamais les pointes en laiton chaudes. Utilisez toujours le support fourni pour poser le pistolet chaud. Ne laissez pas l'appareil sans surveillance lorsqu'il est allumé. Débranchez-le après usage. Évitez tout contact avec l'humidité.

Comment réparer une longue fissure dans du plastique ?

Commencez par l'extrémité ouverte de la fissure et progressez vers le bout. Pour les fissures continues, soudez de l'extérieur vers le milieu. Utilisez le treillis en acier pour renforcer la soudure.

Que faire si le plastique ne fond pas ?

Vérifiez que la pièce est bien en thermoplastique. Assurez-vous que la température est suffisante (attendez que le voyant s'allume). Si la tête de soudage est sale, nettoyez-la ou remplacez la pointe.

Comment savoir si la température est trop élevée ?

Une fumée abondante et une décoloration du plastique indiquent une température trop élevée. Réduisez la température avec le bouton rotatif. La température de décomposition des thermoplastiques est généralement entre 250 °C et 320 °C.

Puis utiliser le SIP-220 en extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Évitez l'humidité, la pluie et la lumière directe du soleil. Utilisez-le dans un endroit sec et bien ventilé.

Comment éliminer le SIP-220 en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Rapportez-le à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE). Retirez les éventuelles piles avant recyclage.

MODE D'EMPLOI SIP-220 Toolcraft

Kit de réparation des matières plastiques SIP-220

N° de commande 2899503

CE

1 Utilisation prévue

L'appareil est destiné à un usage intérieur uniquement. Ne l'utilisez pas en plein air. Évitez absolument tout contact avec l'humidité.

Si vous utilisez le produit à des fins autres que celles décrites plus haut, vous risquez de l'endommager. Une utilisation inappropriée peut entraîner un court-circuit, un incendie, un choc électrique ou d'autres dangers.

Ce produit est conforme aux exigences des normes européennes et nationales en vigueur. Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite.

Lisez attentivement le mode d'emploi et conservez-le dans un endroit sûr. Si vous donnez le produit à un tiers, faites-le toujours accompagner par le mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

Piston de fermeture

Mailles d'acier de 200 x 120 mm

Support

Feuille adhésive résistant à la température

Brosse en acier

50 x 230 mm

2 pièces Pointes en laiton pour la fonte des thermoplastiques

Mode d'emploi

25 pièces de bandes en plastique de 10 x 25 mm

3 Dernières informations sur le produit

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions figurant sur le site internet.

4 Explication des symboles

Les symboles suivants se trouvent sur le produit/l'appareil ou dans le texte :

Le symbole signale les dangers pouvant entraîner des blessures corporelles. Lisez attentivement les informations.

Le symbole signale une tension dangereuse qui peut entraîner des blessures en raison d'un choc électrique. Lisez attentivement les informations.

Ce symbole met en garde contre les composants susceptibles de provoquer des blessures par brûlures ou inflammation de substances inflammables ou explosives.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
Ne laissez pas le matériel d'emballage sans surveillance. Cela pourrait constituer un jouet très dangereux pour les enfants.
Si vous avez des questions auxquelles ce document ne répond pas, veuillez contacter notre service technique ou toute autre personne qualifiée.
Toute opération d'entretien, de réglage ou de réparation doit être exclusivement effectuée par un spécialiste ou un atelier spécialisé.

5.2 Mise en service

Adressez-vous à un technicien spécialisé si vous avez des doutes concernant la manipulation, la sécurité ou le branchement de l'appareil.
Débranchez toujours le produit de l'alimentation électrique lorsqu'il n'est pas utilisé. Même si le travail est interrompu, ne laissez jamais le pistolet de réparation sans surveillance.

Les pointes en laiton sont très chaudes. Ne les touchez jamais lorsqu'elles sont chaudes.

Touchez le piston de fermeture uniquement par la poignée dont il est muni.
Laissez toujours le piston et la partie chauffante refroidir complètement avant de placer l'outil ailleurs que sur le support ou l'emplacement de stockage inclus.

taissez d'abord la zone réparée refroidir avant de tester sa résistance. Les thermoplastiques sont de mauvais conducteurs de chaleur, c'est à dire qu'ils ont besoin d'un certain temps pour refroidir.

Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre toute utilisation accidentelle. Veillez IMPÉRATIVEMENT à ne pas réparer le produit vous-même. Une utilisation en toute sécurité n'est plus garantie si le produit :

– présente des traces de dommages visibles,
- ne fonctionne plus correctement,
- a été rangé dans des conditions inadéquates sur une longue durée, ou
- a été transporté dans des conditions très rudes.

5.3 Manipulation

Manipulez le produit avec précaution. Les chocs, les coups ou les chutes, même de faible hauteur, peuvent endommager le produit.

5.4 Cadre de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
Gardez le produit à l'abri de températures extrêmes, de chocs violents, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit contre une humidité élevée et l'eau.
Protégez le produit de la lumière directe du soleil.
N'allumez pas tout de suite le produit lorsqu'il vient d'être transporté d'une pièce froide vers un local chaud ! L'eau de condensation qui en résulterait pourrait éventuellement détruire l'appareil. Attendez que le produit ait atteint la température ambiante avant de le mettre en service.

5.5 Cordon d'alimentation

N'apportez aucune modification aux composants électriques du pistolet de réparation des matières plastiques. Risque de choc électrique avec danger de mort !

Vérifiez que la fiche d'alimentation de l'appareil est correctement branchée.
N'apportez aucune modification à l'appareil.

La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
Ne branchez ou débranchez jamais la fiche d'alimentation de la prise électrique avec des mains humides.
Ne tirez jamais le cordon d'alimentation pour débrancher l'appareil de la prise secteur. Débranchez-le de la prise de courant en prenant toujours les prises de préhension prévues à cet effet.
Débranchez l'appareil lorsque vous ne comptez pas l'utiliser pendant une longue période.
Pour des raisons de sécurité, débranchez toujours la fiche de secteur de la prise de courant lors d'un orage.
Veillez à ce que le câble d'alimentation ne soit pas écrasé, plié, endommagé par des bords tranchants, ou exposé à d'autres contraintes mécaniques.
Évitez de soumettre le câble d'alimentation à des contraintes thermiques excessives dues à une chaleur ou un froid extrême.
N'y apportez pas non plus de modifications. Dans le cas contraire, celui-ci peut s'en trouver endommagé. Un câble d'alimentation endommagé peut entraîner une électrocution mortelle.
Si le câble d'alimentation est endommagé, ne le touchez pas.

• Mettez premièrement la prise électrique correspondante hors tension (par le biais du disjoncteur correspondant par ex.), retirez ensuite avec précaution la fiche d'alimentation de la prise électrique.
• Ne faites jamais fonctionner le produit à l'aide d'un câble endommagé.

Afin d'éviter tout danger, un cordon d'alimentation endommagé doit seulement être remplacé par le fabricant, un atelier habilité par celui-ci ou un atelier homologué ou une personne qualifiée.
Assurez-vous que le câble ne soit pas endommagé par des pincements, pliages et arêtes vives.
Placez toujours les câbles de façon à éviter que des personnes ne trébuchent dessus ou ne s'y emmèlent. Le non-respect de ces instructions peut entraîner des blessures.

6 Éléments de fonctionnement

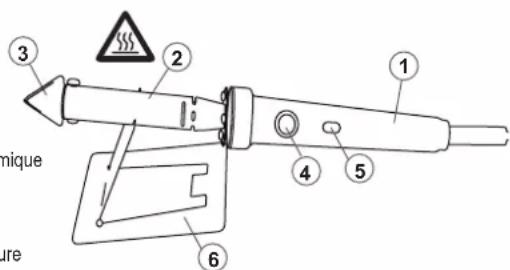

3 2 1 4 5 6 unique ure

1 Poignée à isolation thermique
2 Partie chauffante
3 Tête de soudage
4 Régulateur de température
5 Voyant d'état
6 Support

7 Manipulation

Branchez la fiche secteur dans une prise et laissez le piston de fermeture chauffer. Au cours du processus de chauffage, le voyant d'état rouge s'allume lorsque la température prédéfinie est atteinte. La température de consigne peut être réglée dans le sens horaire entre 200 °C et 450 °C à l'aide du bouton rotatif. Étant donné que la température réelle fluctue autour de la température de consigne, le voyant rouge s'allume périodiquement pendant le processus de réchauffage. Une lampe allumée ou éteinte n'a aucune influence sur l'état de fonctionnement une fois que le piston de fermeture a atteint la température de consigne. L'éclairage périodique indique exclusivement le processus de réchauffage.

7.1 Après le processus de chauffage

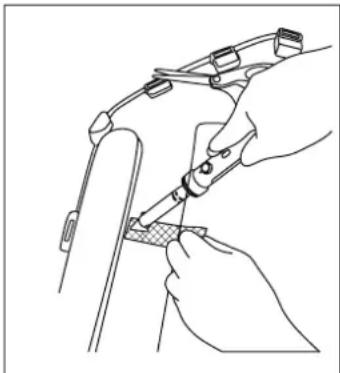

Avant de procéder à la réparation, vous pouvez réparer la zone déchirée par l'arrière à l'aide du ruban adhésif résistant fourni, résistant à la chaleur. La zone à traiter doit ensuite être nettoyée à l'aide de la brosse en acier fournie.

Le treillis en acier fourni est idéal pour relier les composants et mieux absorber les forces ultérieures. Pour ce faire, coupez le treillis en acier de manière à ce qu'il dépasse d'environ 10 mm dans le matériau du futur joint de part et d'autre.

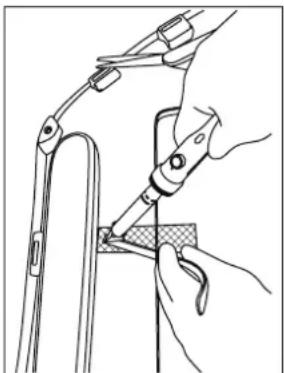

Insérez ensuite le treillis en acier dans le plastique à l'aide de la pointe en laiton du piston de fermeture. Si l'épaisseur de la pièce le permet, le treillis en acier ne doit plus sortir du matériau. Le matériau peut ensuite être ajouté à l'aide des bandes en plastique fournies et repassé en douceur à l'aide de la surface lisse de la pointe en laiton.

Une fois la pièce durcie, le joint doit être poncé à l'aide de différents papiers abrasifs (de plus grossier au plus fin), et peut ensuite être peint. La meilleure façon de traiter de longues fissures est de commencer par l'extrémité ouverte et de progresser jusqu'au bout de la fissure.

Il est possible de souder des fissures continues ou plusieurs composants de l'extérieur vers le milieu.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

8 Recommandations sur la réparation des pièces en plastique

Les plastiques ne doivent jamais être chauffés au-dessus de leur température de décomposition, au risque d'affecter considérablement leurs propriétés mécaniques. Pour les thermoplastiques, cette température est généralement comprise entre 250 °C et 320 °C. À des températures élevées (souvent > 400 °C de température de consigne au niveau du piston de fermeture), le thermoplastique peut se décolorer. À ce niveau, la température de consigne doit être réduite en raison des propriétés mentionnées plus haut.

Des quantités de fumée plus importantes indiquent que la température est trop élevée. Dans ce cas, la température de consigne doit être réduite à l'aide du bouton rotatif. Si le processus de fusion prend trop de temps, augmentez la température de consigne en conséquence.

9 Dépannage

Erreur Raison	Solution
La tête de soudage ne chauffe pas	Pas de tension secteur ou piston de fermeture défectueux	Vérifiez la tension secteur
La tête de soudage ne chauffe pas suffisamment	Température de consigne trop faible Augmentez	la tempéra-ture de consigne et patientez que le voyant d'état s'éteigne
L'appareil devient très chaud (>50 °C)	L'appareil est resté allumé trop longtemps. Laissez l'appareil refroidir et réessayez. Si le piston chauffe rapide-ment, il est possible qu'il y ait un autre défaut.
Le plastique ne fond pas	– La pièce n'est pas thermoplastique– Tête de soudage pas assez chaude (voir ci-dessus)– La surface de la tête de soudage est sale, ce qui réduit la conduction thermique	– Utilisez un autre matériau– Nettoyez la tête de soudage ou remplacez-la

10 Nettoyage et entretien

Important :

– N'utilisez pas de produits de nettoyage agressifs, d'alcool de nettoyage ou d'autres solvants chimiques. Ils peuvent endommager le boîtier et entraîner un dysfonctionnement du produit.
– Le produit ne doit en aucun cas être plongé dans l'eau.

1. Débranchez le produit.
2. Nettoyez le produit avec un chiffon sec et non fibreux.

11 Elimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
Dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

12 Caractéristiques techniques

Tension/courant d'entrée ....AC 220 V à 240 V, 50 Hz ; Consommation électrique maximale de 80 W

Température de soudage....200 à 450 °C ±5 %

12.1 Conditions ambiantes

Température de fonctionnement.....0 à +40 °C, 10 à 90 % d'humidité relative

Température de stockage....0 à +40 °C, 20 à 80 % d'humidité relative

12.2 Autres

Dimensions (L x L x H) 290 x 31 x 31 mm

Longueur du câble de raccordement....120 cm

Poids ____env. 226 g
