Modified Sine Wave 12V DC 1000W - Chargeur de piles Osram - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Chargeur de piles
Puissance	1000W
Tension d'entrée	12V DC
Type de signal	Onde sinusoïdale modifiée
Utilisation	Idéal pour charger des batteries de véhicules ou des systèmes d'énergie renouvelable.
Maintenance	Vérifier régulièrement les connexions et l'état des câbles.
Sécurité	Utiliser uniquement dans des environnements secs et bien ventilés. Éviter les surcharges.
Informations générales	Compatible avec divers types de batteries, y compris plomb-acide et lithium.

FOIRE AUX QUESTIONS - Modified Sine Wave 12V DC 1000W Osram

Qu'est-ce qu'un onduleur à onde modifiée comme l'Osram Modified Sine Wave 12V DC 1000W ?

Un onduleur à onde modifiée convertit le courant continu (DC) de 12V en courant alternatif (AC) avec une forme d'onde modifiée, ce qui le rend adapté pour alimenter certains appareils électriques.

Quels appareils puis-je alimenter avec cet onduleur ?

L'Osram Modified Sine Wave 12V DC 1000W peut alimenter des appareils tels que les lampes, les petits appareils électroménagers et certains outils électriques, tant que leur puissance ne dépasse pas 1000W.

Quels types de batteries sont compatibles avec cet onduleur ?

Cet onduleur est compatible avec des batteries au plomb, AGM et gel de 12V. Assurez-vous que la batterie est suffisamment chargée avant de l'utiliser.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement connectée et suffisamment chargée. Assurez-vous également que l'onduleur est bien branché et que l'interrupteur est en position 'ON'.

Pourquoi l'onduleur s'éteint-il après quelques minutes d'utilisation ?

Cela peut être dû à une surcharge, une surchauffe ou une batterie insuffisamment chargée. Vérifiez la puissance des appareils connectés et la température de l'onduleur.

L'onduleur produit-il du bruit pendant son fonctionnement ?

Un léger bruit est normal en raison du ventilateur intégré pour le refroidissement. Si le bruit est excessif, cela peut indiquer un problème, et il est recommandé de contacter le service client.

Puis-je utiliser cet onduleur avec des appareils sensibles comme des ordinateurs ?

L'onduleur à onde modifiée peut ne pas être compatible avec tous les appareils sensibles. Il est préférable d'utiliser un onduleur à onde sinusoïdale pure pour ces types d'appareils.

Comment puis-je protéger l'onduleur contre les courts-circuits ?

L'onduleur est équipé de protections intégrées contre les courts-circuits. Assurez-vous que les connexions sont sécurisées et vérifiez régulièrement l'état des câbles et des prises.

Où puis-je trouver le manuel d'utilisation de l'onduleur ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web d'Osram ou contacter leur service client pour obtenir une copie.

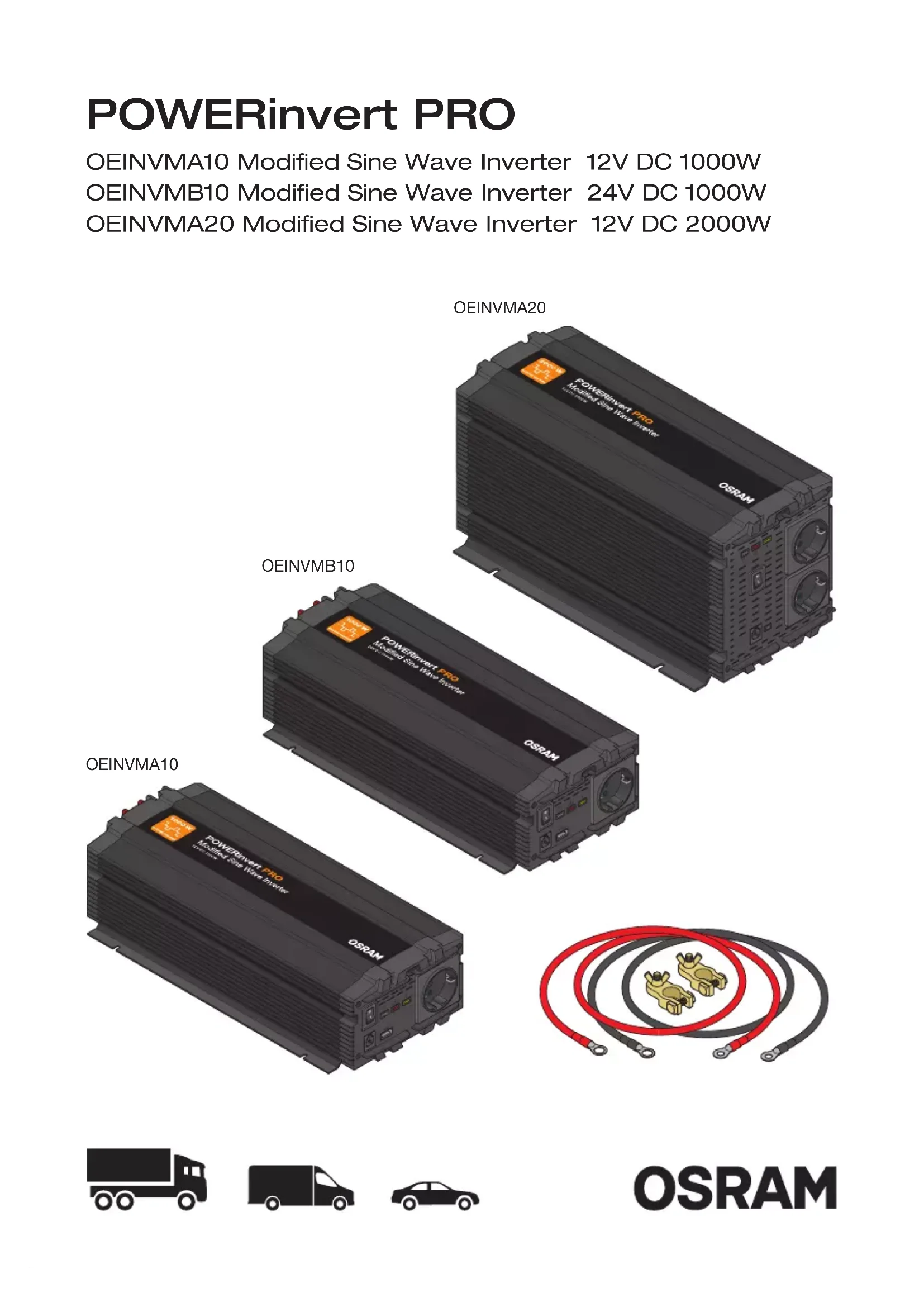

MODE D'EMPLOI Modified Sine Wave 12V DC 1000W Osram

32 V, 25 A x 6 Stk. (F1~F6) 32 V, 15 A x 6 Stk. (F1~F6) 32 V, 25 A x 12 Stk. (F1~F6)12 POWERinvert PRO | Modified Sine Wave Inverter Onduleur à onde sinusoïdale modifiée Sécurité : L’installation doit être eectuée par un électricien qualifié. Ne pas exposer l’appareil à l’humidité ou à des matériaux inflam- mables. Ne pas retirer le couvercle de l’appareil sous peine de s’exposer à des tensions dangereuses. Installation et réglage :

1. S’assurer que l’interrupteur marche/arrêt de l’onduleur est en

position OFF (0). 2. Des couvercles de protection doivent être posés aux endroits prévus afin de protéger les bornes de l’onduleur contre les courts-circuits. 3. Raccorder le câble noir (-) à la borne noire (-) sur la face arrière de l‘onduleur et à la borne noire (-) de la batterie.

4. Raccorder le câble rouge (+) à la borne rouge (+) sur la face arrière

de l‘onduleur et à la borne rouge (+) de la batterie. 5. Pour une protection supplémentaire contre les courts-circuits, il est recom- mandé d‘installer un fusible en ligne (F 1)près de la borne positive de la batterie. Fonctionnement : Mise en marche : 1. S’assurer que l’interrupteur marche/arrêt de l’onduleur est en position OFF (0).

2. Brancher l‘appareil dans la prise de sortie c.a. de l‘onduleur, en

veillant à ce qu‘il ne dépasse pas la puissance de sortie maximale de l‘onduleur. 3. Mettre l’interrupteur marche/arrêt en position ON (l). 4. Le témoin d’alimentation s’allume en vert et l’alimentation du secteur est disponible à partir de la/des prise(s) de sortie c.a. L’écran LCD s’allume également sur les modèles équipés d’un écran d’a- chage. Écran LCD et témoins : Le cas échéant, l‘écran LCD fournit des informations supplémentaires pour aider à surveiller et à gérer l‘alimentation de l‘onduleur. Mode Réglage : L’onduleur peut être configuré en accédant au mode Réglage. Pour accéder au mode Réglage, appuyer sur la touche et la maintenir enfoncée. Appuyer sur les touches pour sélectionner un élément, puis appuyer sur , le réglage choisi se met alors à clignoter. Ajuster le réglage au moyen des touches puis appuyer sur pour paramétrer. Appuyer de manière prolongée sur la touche pour retourner au mode Information. Tension de sortie : Règle la tension de sortie c.a. Ne changer que si l’application nécessite une tension diérente pour des performances optimales. Dernier code d’erreur: Permet d’acher le dernier code d’erreur. Capacité de la batterie : Règle la puissance Ah de la batterie alimentant l’onduleur. La valeur est utilisée lorsqu’on calcule le courant d’entrée et les heures restantes en conjonction avec le capteur de courant. Mode Information : Plusieurs modes d‘information sont disponibles en pressant les touches pour se déplacer vers l’avant ou vers l’arrière dans les écrans. Tension c.c. : Tension d’entrée disponible à partir de l’alimentation de batte- rie. Courant continu : Courant d’entrée utilisé à partir de l’alimenta- tion de batterie pour alimenter la charge. **Le capteur de courant en option doit être installé pour permettre de mesurer le courant d’en- trée. Tension c.a. : Tension de sortie disponible à partir des prises c.a. Puissance de sortie : Puissance de sortie consommée par les charges connectées. Heures restantes : Une estimation du temps restant avant que la batterie soit épuisée, basée sur la charge actuelle. ***Le capteur de courant en option doit être installé pour permettre de calculer les heures restantes. Témoin et codes d’erreur: Ali- mentation: S’allume en vert pour indiquer que l’appareil a été mis en marche et que l’alimentation est disponible à partir de la/des prise(s) de sortie c.a. Surcharge: S’allume en rouge si l’appareil a été surchargé en raison d’un courant trop élevé ou d’un court- circuit. Surchaue: S’allume en jaune si l’appareil a surchaué. Alarme sonore: Une alarme sonore retentit si l’appareil a été désac- tivé en raison d’une anomalie. 1)Code d’erreur ; 2)Description ; 3)Statut de l’onduleur ; 4)Action ; 5)Fonctionnement normal ; 6)Avertissement de basse tension de batte- rie ; 7)Vérifier si la tension de la batterie est faible. Vérifier que les connexions des câbles ne sont pas desserrées. Réduire la charge pour prolonger la durée de vie de la batterie ; 8)Arrêt pour cause de basse tension de batterie ; 9)Mettre l’onduleur à l’arrêt, recharger la batterie, remettre l’onduleur en marche ; 1 0)Arrêt pour cause de haute tension de batterie ; 1 1)Vérifier que la tension de batterie est correcte pour le modèle d’onduleur, par ex. une batterie de 24 volts pour un onduleur de 24 volts; 1 2)Arrêt pour cause de surcharge ; 1 3)La charge totale a dépassé la puissance nominale continue. Le courant de démarrage a dépassé la surtension nominale. Défaut de court-circuit de l’appareil ; 1 4)Arrêt pour cause de surchaue ; 1 5)Vérifier que la ventilation autour de l’onduleur est adéquate. Vérifier si les ventilateurs de refroidissement de l’onduleur fonctionnent ; 1 6)Tension ; 1 7)Puissance nominale cont. (jusqu’à 12h) ; 1 8)Puissance nominale max. (jusqu’à 200 ms) ; 1 9)Tension de sortie ; 2 0)Fréquence de sortie ; 2 1)Forme d’onde de sortie ; 2 2)Onde sinusoï- dale modifiée ; 2 3)Plage de tension d’entrée ; 2 4)Courant d’entrée ; 2 5)Rendement à 75 % de charge (max.) ; 2 6)Pas de courant de charge; 2 7)Alarme de batterie faible ; 2 8)Arrêt pour cause de batterie faible ; 2 9)Protection thermique ; 3 0)Port USB ; 3 1)Poids ; 3 2)Fusible Inverter a onda sinusoidale modificata Sicurezza: L’installazione deve essere eettuata da un elettricista qualificato. Non esporre l’unità all’umidità o a materiali infiammabili. Non rimuovere il coperchio dell’unità, sono presenti tensioni perico- lose. Installazione e setup: 1. Assicurarsi che l’interruttore di accen- sione/spegnimento dell’invertitore sia sulla posizione OFF (O). 2. Per evitare cortocircuiti sui terminali dell’Invertitore, montare le protezio- ni fornite. 3. Collegare il cavo (-) nero al terminale nero (-) sul lato posteriore dell’invertitore e al terminale (-) nero sulla batteria.

degeräts NICHT ab und behindern Sie diese nicht. Laden Sie NICHT gleichzeitig Batterien mit unterschiedlichen Kapazitäten oder Entladestufen. DANGER! ATTENTION, LES BATTERIES PLOMB-ACIDE GÉNÈRENT DES GAZ EXPLOSIFS LORS DE LEUR FONCTIONNEMENT NORMAL. PAR CONSÉQUENT, IL EST INDISPENSABLE DE LIRE ATTENTIVEMENT ET DE SUIVRE SCRUPULEUSEMENT CES INSTRUCTIONS CHAQUE FOIS QUE UTILISEZ CE CHARGEUR. AVERTISSEMENT! Les véhicules modernes contiennent des systèmes électroniques d’envergure. Par conséquent, vous devez vous renseigner auprès du fabricant afin de prendre connaissance de toute instruction spécifique liée à l’utilisation de ce type d’équipement pour chacun de vos véhicules. Eectuez le chargement dans une zone bien aérée. NE PAS faire fonctionner à proximité de liquides ou de gaz inflammables. NE PAS laisser les fixations se toucher ou toucher le châssis. NE PAS connecter les fixations à un autre objet métallique. NE PAS croiser les fils d’alimentation du chargeur à la batterie Assurez-vous que le côté positif (+/ROUGE) est bien connecté au côté positif et que le côté négatif (-/NOIR) est connecté au côté négatif. NE PAS tirer les câbles ou les fils au niveau de la borne de la batterie. NE PAS tirer ou déplacer le chargeur par le câble d’alimentation. NE PAS retirer la fiche de la prise en tirant sur le câble. NE PAS utiliser le chargeur si les câbles, les fiches ou les fils sont usés ou endommagés Tout élément défectueux doit être immédiatement réparé ou remplacé par un technicien qualifié. NE PAS utiliser le chargeur pour une tâche autre que celle pour laquelle il a été conçu. NE PAS couvrir ou obstruer les ouïes ou la ventilation du chargeur. NE PAS charger des batteries de diérentes capacités en même temps ou décharger les niveaux en même temps. PERICOLO! LE BATTERIE A PIOMBO GENERANO GAS ESPLOSI- VI DURANTE IL NORMALE FUNZIONAMENTO. PER QUESTA RAGIO- NE, È IMPORTANTE LEGGERE E SEGUIRE ATTENTAMENTE QUESTE ISTRUZIONI DURANTE L’UTILIZZO DELL’APPARECCHIO DI CARICA- MENTO. ATTENZIONE! I veicoli moderni contengono ampi sistemi elettronici. Consultare il produttore del veicolo per istruzioni specifiche sull’utilizzo di questo tipo di apparecchio su ogni veicolo. Ricaricare in una zona ben ventilata. NON utilizzare vicino a liquidi o gas infiammabili. NON toccare i morsetti insieme o permettere che il telaio venga toccato. NON connette
