Caractéristiques techniques	Onduleur à onde sinusoïdale pure, 12V DC, 1000W
Utilisation	Idéal pour alimenter des appareils électroniques sensibles, tels que des ordinateurs, des téléviseurs et des équipements audio.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. En cas de dysfonctionnement, consulter un professionnel qualifié.
Sécurité	Respecter les instructions de sécurité fournies dans le manuel d'utilisation. Ne pas surcharger l'appareil.
Informations générales	Produit conçu pour une utilisation en extérieur et en intérieur, avec une protection contre les courts-circuits et les surcharges.

FOIRE AUX QUESTIONS - Pure Sine Wave 12V DC 1000W RCD Osram

Qu'est-ce que l'Osram Pure Sine Wave 12V DC 1000W RCD ?

L'Osram Pure Sine Wave 12V DC 1000W RCD est un onduleur qui convertit le courant continu de 12V en courant alternatif, offrant une onde sinusoïdale pure pour alimenter des appareils électriques.

Comment brancher l'Osram Pure Sine Wave 12V DC 1000W RCD ?

Pour brancher l'onduleur, connectez les câbles d'entrée à la source de courant continu de 12V et les câbles de sortie à vos appareils électriques. Assurez-vous de respecter la polarité.

Quels appareils puis-je alimenter avec cet onduleur ?

Vous pouvez alimenter des appareils nécessitant jusqu'à 1000W, tels que des petits appareils électroménagers, des outils électriques et des équipements électroniques compatibles.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez d'abord la connexion à la source d'alimentation, assurez-vous que la batterie de 12V est complètement chargée et en bon état. Si le problème persiste, consultez le manuel d'utilisation.

Comment savoir si je dépasse la capacité de l'onduleur ?

Si l'onduleur émet un bip ou s'éteint, cela peut indiquer que la puissance maximale de 1000W est dépassée. Vérifiez la puissance de vos appareils avant de les brancher.

L'Osram Pure Sine Wave 12V DC 1000W RCD est-il portable ?

Oui, cet onduleur est conçu pour être compact et portable, ce qui le rend idéal pour les voyages, le camping ou les situations d'urgence.

Y a-t-il des précautions de sécurité à prendre lors de l'utilisation de cet onduleur ?

Oui, évitez de surcharger l'onduleur, assurez-vous qu'il est bien ventilé et ne l'utilisez pas dans un environnement humide pour prévenir les risques électriques.

Comment entretenir l'Osram Pure Sine Wave 12V DC 1000W RCD ?

Pour un bon entretien, gardez l'onduleur propre, vérifiez régulièrement les connexions et n'oubliez pas de le débrancher lorsqu'il n'est pas utilisé.

MODE D'EMPLOI Pure Sine Wave 12V DC 1000W RCD Osram

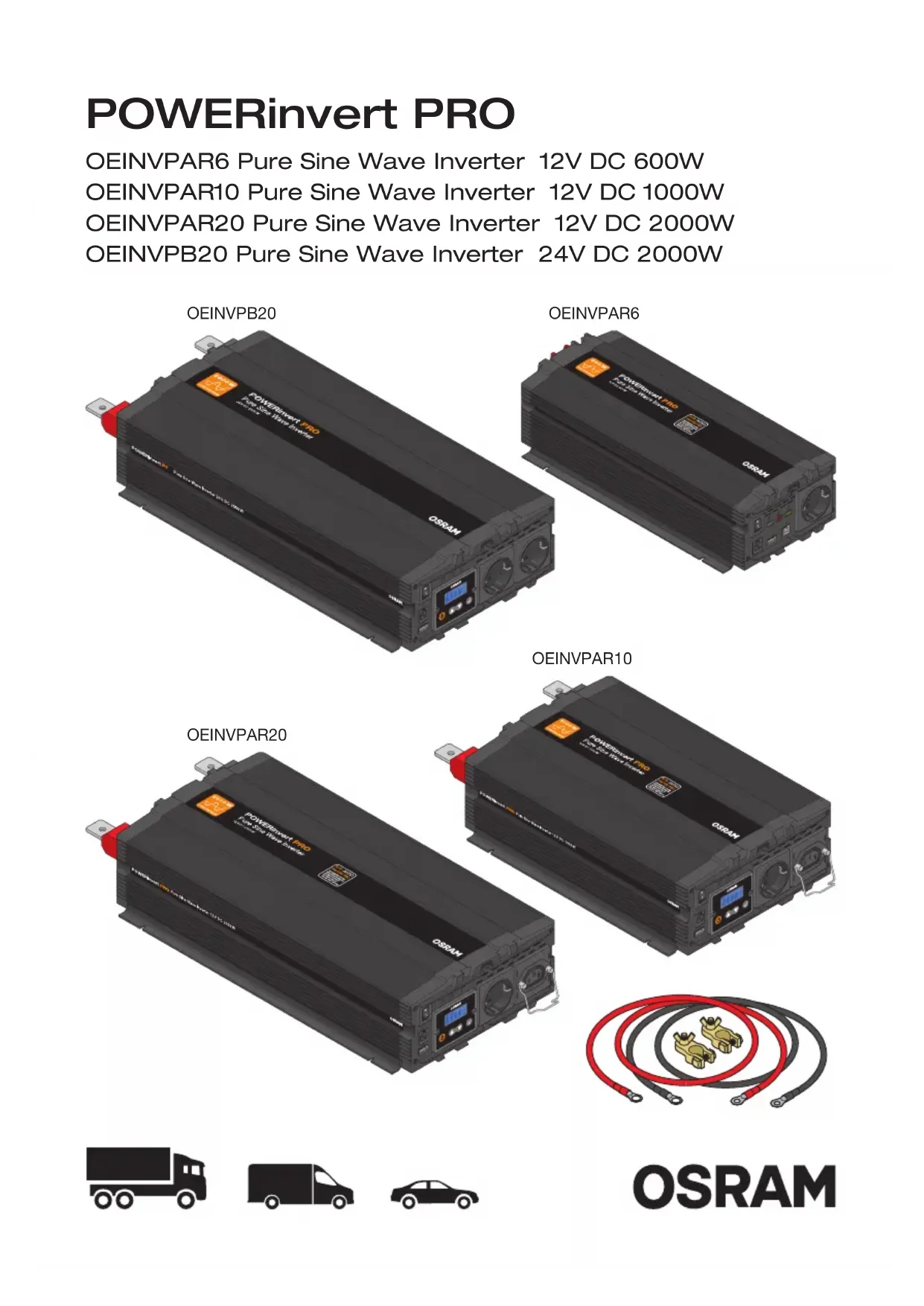

STANDBY ---13 POWERinvert PRO | Pure Sine Wave Inverter Convertisseur à onde sinusoïdale pure Le convertisseur à onde sinusoïdale pure fournit une alimentation de 230V qui reproduit fidèlement l’alimentation secteur domestique. Il est donc idéal pour alimenter des équipements plus sensibles qui pourraient ne pas être compatibles avec les convertisseurs à onde sinusoïdale modifiée (MSW) classiques. Sécurité: Ce manuel contient des informations importantes sur le fonctionnement de ce produit. Le non-respect des instructions peut entraîner des décharges élec- triques, des incendies ou des blessures graves. Aucune responsa- bilité ne sera acceptée en cas de dommages corporels ou matériels causés par le non-respect des instructions d’utilisation. L’installation doit être eectuée par un électricien qualifié. Ne pas exposer l’appa- reil à l’humidité ou à des matériaux inflammables. Ne pas retirer le couvercle de l’appareil sous peine de s’exposer à des tensions dangereuses. Installation et réglage: Lieu: Cet onduleur est destiné exclusivement à une utilisation en intérieur et doit être installé dans un environnement bien ventilé, frais et sec. Pour éviter toute sur- chaue, ne pas l’installer dans un endroit où les ouvertures de ven- tilation pourraient être obstruées. Laisser 10cm tout autour du boîtier de l’onduleur pour assurer une ventilation adéquate. Ne pas installer l’appareil près de réservoirs de carburant ou dans des compartiments à batterie. Connexion à la batterie: Connecter l’on- duleur à la batterie à l’aide des bornes et des câbles de batterie fournis. 1. S’assurer que l’interrupteur marche/arrêt de l’onduleur est en position OFF (0). 2. Des couvercles de protection doivent être posés aux endroits prévus afin de protéger les bornes de l’onduleur contre les courts-circuits. 3. Raccorder le câble noir (-) à la borne noire (-) sur la face arrière de l’onduleur et à la borne noire (-) de la batterie. 4. Raccorder le câble rouge (+) à la borne rouge (+) sur la face arrière de l’onduleur et à la borne rouge (+) de la batterie.

5. Pour une protection supplémentaire contre les courts-circuits, il

est recommandé d’installer un fusible en ligne (F 1)près de la borne positive de la batterie. ATTENTION: Des étincelles peuvent être produites lors de la connexion à la batterie, assurez-vous qu’aucun matériau inflammable n’est présent. Une connexion incorrecte des câbles à la batterie (polarité inversée) peut endommager l’appareil et n’est pas couverte par la garantie. Connexion à la terre: s’assurer que l’onduleur est mis à la terre en connectant un câble entre la vis de mise à la terre de l’onduleur et un élément de terre approprié dans l’installation (en général, le châssis du véhicule). ATTENTION: Ne pas faire fonctionner l’onduleur sans le connecter à la terre. Une anomalie pourrait entraîner un risque de décharge électrique. Mon- tage à distance de l’écran LCD (modèles 1000/2000W): Pour les installations où l’onduleur risque d’être inaccessible, l’écran LCD peut être retiré de l’onduleur et monté à distance à l’aide du kit de cadre LCD en option (RINVFRM). 1. S’assurer que l’interrupteur marche/arrêt de l’onduleur est en position OFF (0). 2. Retirer 2vis qui maintiennent l’écran LCD en place. 3. Tirer l’écran LCD vers l’avant et déclipser le connecteur de données du circuit imprimé.

4. Raccorder une rallonge de 6mètres au circuit imprimé. 5. Installer

la plaque d’obturation et la fixer avec 2vis, une fente est prévue pour la sortie du câble. 6. Fixer l’écran LCD dans le cadre de montage à l’aide de 2vis. 7. Installer le cadre à l’endroit où l’écran est requis et raccorder le câble de 6mètres à l’arrière. 8. Clipser les plaques d’extrémité pour couvrir les fixations par vis. 9. Placer l’interrupteur marche/arrêt sur la position ON (I). 10. L’onduleur peut maintenant être contrôlé à distance à partir de l’écran LCD. Ajout d’un écran LCD (modèle 600W): Il est également possible d’ajouter un écran LCD aux modèles non équipés de cette fonction en utilisant le kit d’écran et de cadre LCD en option (OEINVLCD). 1. Raccorder une rallonge de 6mètres au port d’achage J de l’onduleur. 2. Installer le cadre à l’endroit où l’écran est requis et raccorder le câble de 6mètres à l’arrière. 3. Clipser les plaques d’extrémité pour couvrir les fixations par vis. 4. Placer l’interrupteur marche/arrêt sur la posi- tion ON (I). 5. L’onduleur peut maintenant être contrôlé à distance à partir de l’écran LCD. Charges nécessitant une alimentation de surtension: La puissance nominale indiquée sur la plupart des appa- reils électriques est une puissance continue, mais la puissance dont certains appareils peuvent avoir besoin sur une courte période pour commencer à fonctionner peut être cinq fois plus élevée. Il faut en tenir compte lors de la classification de l’onduleur pour éviter de le surcharger. Lors de l’utilisation d’un four à micro-ondes, il est impor- tant de noter également que la puissance électrique requise par l’alimentation est environ 50% supérieure à la puissance de cuisson réelle du four à micro-ondes. Fonctionnement: Mise en marche: 1. S’assurer que l’interrupteur marche/arrêt de l’onduleur est en position OFF (0). 2. Brancher l’appareil dans la prise de sortie c.a. de l’onduleur, en veillant à ce qu’il ne dépasse pas la puissance de sortie maximale de l’onduleur.

3. Placer l’interrupteur marche/arrêt sur la position ON (I). 4. Le témoin

d’alimentation s’allume en vert et l’alimentation du secteur est dis- ponible à partir de la/des prise(s) de sortie c.a. L’écran LCD s’allume également sur les modèles équipés d’un écran d’achage. Écran LCD et témoins: Le cas échéant, l’écran LCD fournit des informations supplémentaires pour aider à surveiller et à gérer l’alimentation de l’onduleur. Mode Information: Plusieurs modes d’information sont disponibles, il sut d’appuyer sur les touches pour se déplacer vers l’avant ou vers l’arrière dans les écrans. Tension c.c.: Tension d’entrée disponible à partir de l’alimentation de batterie. Courant d’entrée utilisé à partir de l’alimentation de batterie pour alimenter la charge. **Le capteur de courant en option doit être installé pour permettre de mesurer le courant d’entrée. Tension c.a.: Tension de sortie disponible à partir des prises c.a. Puissance de sortie: Puissance de sortie consommée par les charges connectées. Heures restantes: Une estimation du temps restant avant que la batterie soit épuisée, basée sur la charge actuelle. ***Le capteur de courant en option doit être installé pour permettre de calculer les heures restantes. Mode Réglage: L’onduleur peut être configuré, il sut pour cela d’accéder au mode Réglage. Pour accé- der au mode Réglage, appuyer sur la touche et la maintenir enfon- cée. Appuyer sur les touches pour sélectionner un élément, puis appuyer sur , le réglage choisi se met alors à clignoter. Ajus- ter le réglage au moyen des touches puis appuyer sur pour paramétrer. Appuyer de manière prolongée sur la touche pour retourner au mode Information. Tension de sortie: Règle la tension de sortie c.a. Ne changer que si l’application nécessite une tension diérente pour des performances optimales. Dernier code d’erreur: Permet d’acher le dernier code d’erreur. Capacité de la batterie: Règle la puissance Ah de la bat- terie alimentant l’onduleur. La valeur est utilisée lorsqu’on calcule le courant d’entrée et les heures restantes en conjonction avec le capteur de courant. Témoin et codes d’erreur: Alimentation: S’allume en vert pour indiquer que l’appareil a été mis en marche et que l’alimentation est disponible à partir de la/des prise(s) de sortie c.a. Surcharge: S’allume en rouge si l’appareil a été surchargé en raison d’un courant trop élevé ou d’un court-circuit. Surchaue: S’allume en jaune si l’appareil a surchaué. Alarme sonore: Une alarme sonore retentit si l’appareil a été désactivé en raison d’une anomalie. 1)Réglage; 2)Réglage par défaut; 3)Tension de sortie; 4)Test du disjoncteur diérentiel; 5)Dernier code d’erreur; 6)Capacité de la batterie; 7)par étapes; 8)Mode économie d’énergie; 9)Coupure pour basse tension; 1 0)Fréquence de sortie; 1 1)Code d’erreur; 1 2)Description; 1 3)Statut de l’onduleur; 1 4)Action; 1 5)Fonction- nement normal; 1 6)Avertissement de basse tension de batterie; 1 7)Vérifier si la tension de la batterie est faible. Vérifier que les connexions des câbles ne sont pas desserrées. Réduire la charge pour prolonger la durée de vie de la batterie. 1 8)Arrêt pour cause de basse tension de batterie; 1 9)Mettre l’onduleur à l’arrêt, rechar- ger la batterie, remettre l’onduleur en marche. 2 0)Arrêt pour cause de haute tension de batterie; 2 1)Vérifier que la tension de batterie est correcte pour le modèle d’onduleur, par ex. une batterie de 24volts pour un onduleur de 24volts 2 2)Arrêt pour cause de sur- charge; 2 3)La charge totale a dépassé la puissance nominale continue. Le courant de démarrage a dépassé la surtension nominale. Défaut de court-circuit de l’appareil. 2 4)Arrêt pour cause de sur- chaue; 2 5)Vérifier que la ventilation autour de l’onduleur est adé- quate. Vérifier si les ventilateurs de refroidissement de l’onduleur fonctionnent. 2 6)Disjoncteur diérentiel déclenché; 2 7)Vérifier que la ventilation autour de l’onduleur est adéquate. Vérifier si les venti- lateurs de refroidissement de l’onduleur fonctionnent. 2 8)Mode économie d’énergie; 2 9)Tension; 3 0)Puissance nominale cont. (jusqu’à 12h); 3 1)Puissance nominale max. (jusqu’à 200ms); 3 2)Tension de sortie; 3 3)Fréquence de sortie; 3 4)Forme d’onde de sortie; 3 5)Onde sinusoïdale pure; 3 6)Plage de tension d’entrée; 3 7)Courant d’entrée; 3 8)Rendement à 75% de charge (max.); 3 9)Pas de courant de charge; 4 0)Courant en mode économie d’énergie; 4 1)Courant de déclenchement du disjoncteur diérentiel; 4 2)Alarme de batterie faible; 4 3)Arrêt pour cause de batterie faible; 4 4)Protection thermique; 4 5)PortUSB; 4 6)Poids ; 4 7)Fusible14 POWERinvert PRO | Pure Sine Wave Inverter Invertitore a onda sinusoidale pura L’invertitore a onda sinusoidale pura fornisce una tensione di ali- mentazione di 230V equiparabile a quella della rete elettrica dome- stica. Quindi è ideale per alimentare apparecchi più sensibili, che potrebbero non essere compatibili con gli invertitori a onda sinu

degeräts NICHT ab und behindern Sie diese nicht. Laden Sie NICHT gleichzeitig Batterien mit unterschiedlichen Kapazitäten oder Entladestufen. DANGER! ATTENTION, LES BATTERIES PLOMB-ACIDE GÉNÈRENT DES GAZ EXPLOSIFS LORS DE LEUR FONCTIONNEMENT NORMAL. PAR CONSÉQUENT, IL EST INDISPENSABLE DE LIRE ATTENTIVEMENT ET DE SUIVRE SCRUPULEUSEMENT CES INSTRUCTIONS CHAQUE FOIS QUE UTILISEZ CE CHARGEUR. AVERTISSEMENT! Les véhicules modernes contiennent des systèmes électroniques d’envergure. Par conséquent, vous devez vous renseigner auprès du fabricant afin de prendre connaissance de toute instruction spécifique liée à l’utilisation de ce type d’équipement pour chacun de vos véhicules. Eectuez le chargement dans une zone bien aérée. NE PAS faire fonctionner à proximité de liquides ou de gaz inflammables. NE PAS laisser les fixations se toucher ou toucher le châssis. NE PAS connecter les fixations à un autre objet métallique. NE PAS croiser les fils d’alimentation du chargeur à la batterie Assurez-vous que le côté positif (+/ROUGE) est bien connecté au côté positif et que le côté négatif (-/NOIR) est connecté au côté négatif. NE PAS tirer les câbles ou les fils au niveau de la borne de la batterie. NE PAS tirer ou déplacer le chargeur par le câble d’alimentation. NE PAS retirer la fiche de la prise en tirant sur le câble. NE PAS utiliser le chargeur si les câbles, les fiches ou les fils sont usés ou endommagés Tout élément défectueux doit être immédiatement réparé ou remplacé par un technicien qualifié. NE PAS utiliser le chargeur pour une tâche autre que celle pour laquelle il a été conçu. NE PAS couvrir ou obstruer les ouïes ou la ventilation du chargeur. NE PAS charger des batteries de diérentes capacités en même temps ou décharger les niveaux en même temps. PERICOLO! LE BATTERIE A PIOMBO GENERANO GAS ESPLOSI- VI DURANTE IL NORMALE FUNZIONAMENTO. PER QUESTA RAGIO- NE, È IMPORTANTE LEGGERE E SEGUIRE ATTENTAMENTE QUESTE ISTRUZIONI DURANTE L’UTILIZZO DELL’APPARECCHIO DI CARICA- MENTO. ATTENZIONE! I veicoli moderni contengono ampi sistemi elettronici. Consultare il produttore del veicolo per istruzioni specifiche sull’utilizzo di questo tipo di apparecchio su ogni veicolo. Ricaricare in una zona ben ventilata. NON utilizzare vicino a liquidi o gas infiammabili. NON toccare i morsetti insieme o permettere che il telaio venga toccato. NON connette
