Live Streamer MIC 350 - Microphone AVERMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone USB à condensateur
Marque	AVerMedia
Modèle	Live Streamer MIC 350
Directivité	Cardioïde
Réponse en fréquence	20 Hz – 20 kHz
Fréquence d'échantillonnage	48 kHz
Résolution	16 bits
Connectivité	USB-C (câble inclus)
Compatibilité	PC, Mac, PS4, PS5, Nintendo Switch
Alimentation	Via USB (bus-powered)
Poids	Environ 450 g
Dimensions (L × l × h)	160 × 100 × 80 mm
Accessoires inclus	Câble USB-C, pied de table, support anti-vibration
Entretien et nettoyage	Dépoussiérer avec un chiffon doux sec. Ne pas utiliser de produits agressifs.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher lors du nettoyage.
Pièces détachées et réparabilité	Pièces non disponibles séparément. Contacter le SAV AVerMedia pour réparation.
Garantie	1 an

FOIRE AUX QUESTIONS - Live Streamer MIC 350 AVERMEDIA

Comment connecter le MIC 350 à mon PC ?

Branchez le câble USB-C à votre ordinateur. Le microphone sera automatiquement reconnu. Sélectionnez-le comme périphérique d'entrée dans les paramètres audio.

Le microphone fonctionne-t-il avec une console de jeu ?

Oui, le MIC 350 est compatible avec PS4, PS5 et Nintendo Switch. Connectez-le via USB et réglez l'entrée audio dans les paramètres de la console.

Comment régler le volume du casque intégré ?

Utilisez la molette de volume située sur le microphone. Elle contrôle le volume du retour casque uniquement.

Puis-je utiliser le MIC 350 avec un logiciel de streaming ?

Oui, il est reconnu comme un périphérique audio standard. Sélectionnez-le comme source dans OBS, Discord, etc.

Comment installer le microphone ?

Fixez le pied de table fourni sous le microphone. Branchez le câble USB-C. Ajustez l'angle du bras flexible pour orienter la capsule vers vous.

Que faire si le microphone n'est pas détecté ?

Vérifiez la connexion USB, essayez un autre port. Redémarrez l'ordinateur. Assurez-vous que les pilotes sont à jour (aucun pilote spécifique n'est requis).

Comment nettoyer le MIC 350 ?

Utilisez un chiffon doux et sec. N'utilisez pas de liquides. Débranchez-le avant de nettoyer.

Le microphone a-t-il un contrôle de gain ?

Oui, un bouton de gain situé à l'arrière permet d'ajuster la sensibilité. Tournez-le dans le sens horaire pour augmenter le gain.

Quel type de connecteur casque est compatible ?

Le MIC 350 dispose d'une prise casque de 3,5 mm. Utilisez un casque avec connecteur standard.

Comment éviter les bruits de fond ?

Placez le microphone à environ 15-20 cm de votre bouche. Utilisez la directivité cardioïde pour capter principalement votre voix. Réduisez le gain si nécessaire.

MODE D'EMPLOI Live Streamer MIC 350 AVERMEDIA

Chapitre 1. Pièces de l'appareil....2

1.1 Panneau avant 2
1.2 Détecteur infrarouge 2
1.3 Indicateur LED 3
1.4 Ports de connexion 4
1.4.1 Vue avant ____ 4
1.4.2 Vue arrière 5

Chapitre 2. La télécommande....6

Chapitre 3. Assistant d'installatio....8

Chapitre 4. Fonctionnement de base....11

4.1 Enregistrement et capture 11
4.2 Ajout de commentaires 13

Chapitre 5. Menu OSD 15

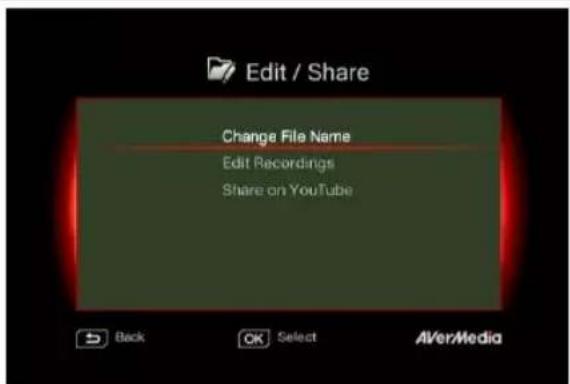

5.1 Enregistrements et photos (Media Studio) 16

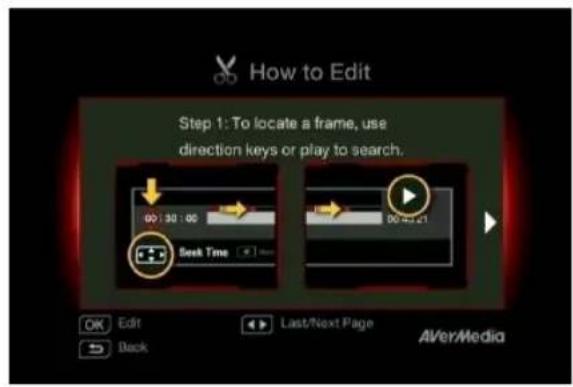

5.1.1 Postédition de vidéos enregistrés 18

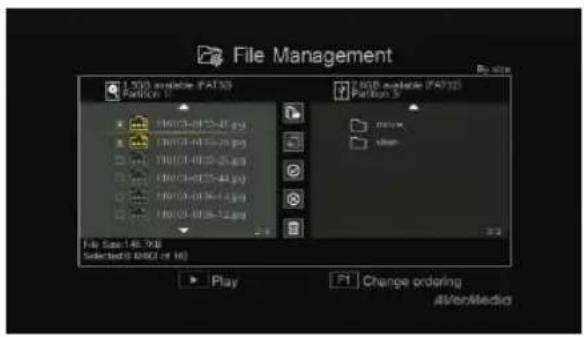

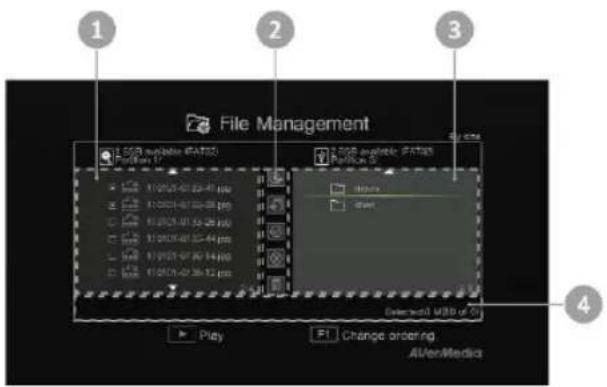

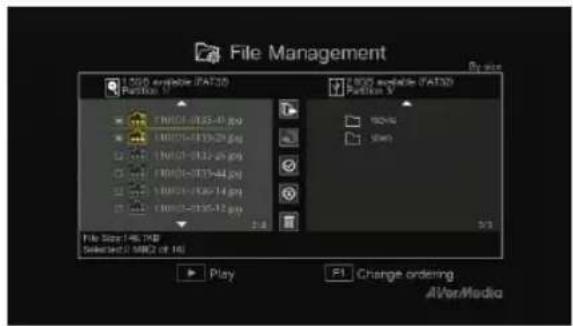

5.2 Gestionnaire de Fichiers (File Management) 23

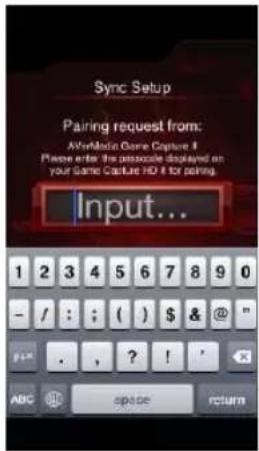

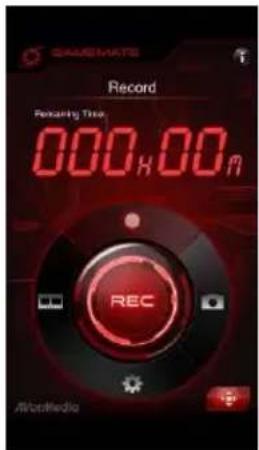

Chapitre 6. Jumelage de l'appareil avec le GameMate d'AVerMedia ....27

Le panneau à touches se trouvant sur le devant de l'appareil fournit un accès rapide aux fonctions communément utilisées.

Touches numérotées

Descriptions

Enregistrer

Appuyez sur démarrer/arrêter l'enregistrement.

1

Appuyez pour allumer l'appareil

Maintenez le bouton enfoncé pendant 4 secondes pour forcer l'arrêt le Capture Box.

2

Lorsque vous utilisez la télécommande, pointez celle-ci vers le capteur infrarouge (IR) situé sur le panneau avant de l'appareil. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés vers le capteur IR pour fonctionner correctement. La distance entre la télécommande et le capteur ne doit pas excéder 6 mètres (20 pieds).

1.3 Indicateur LED

Les indicateurs LED sur le devant de l'appareil affichent le statut de celui-ci.

AVerMedia 1 2 3 4

1 Voyant LED source HDMI
3 Voyant LED d'état d'enregistrement

2 Voyant LED source YPbPr
4 Voyant LED d'état de l'alimentation

Condition

			(Power)
Allumé			Est illuminé en vert
Prêt à enregistrer/instantané	Vert solide		Vert solide
Enregistrement	Vert solide	Modulation	Vert solide
Prendre un instantané	Clignote rouge une fois	Clignote rouge une fois	Clignote rouge une fois
Impossible d'enregistrer/instantané	Vert solide		Clignotement vert en continu
Aucune source			Clignotement vert en continu
Source disponible	Illuminé en vert
Hors tension en cours	Vert solide		Clignotement vert en continu
Transit en fonction lors de la mise hors tension	Orange solide
Pause d'enregistrement	Rouge solide	Rouge solide	Rouge solide
Fin d'enregistrement en cours	Vert solide	Clignote rouge en continu	Vert solide

Source
Enregistrer
Alimentation (Power)

Est illuminé envert

Vert solide

Vert solide

Clignote rougeune fois

Clignotement vert en continu

Clignotement vert en continu

Clignotement vert en continu

Rouge solide

Vert solide

AVerMedia

Condition	Source	Enregistrer	Alimentation (Power)
L'espace de stockage est faible	Vert solide	Brille lentement	Vert solide
L'appareil n'est pas prêt			Clignotement vert en continu
Problèmes tels qu'aucun stockage/aucun signal/contenu protégé			Clignotement vert en continu
Accepter une commande de la télécommande			Clignote vert une fois

Appuyez sur [F1] pour obtenir le statut du voyant LED.

1.4 Ports de connexion

1.4.1 Vue avant

AVerMedia 1 2 3

1 Port USB

3 Sortie casque d'écoute

2 Entrée MIC

• Le port USB est pour la connexion de l'appareil de stockage du disque dur externe ainsi que pour la mise à niveau de micrologiciels via le périphérique de stockage.
• Le concentrateur USB n'est pas pris en charge.
• Il n'y aura pas de fonction ou de réponse lors de la connexion de Capture Box à l'ordinateur via l'USB.

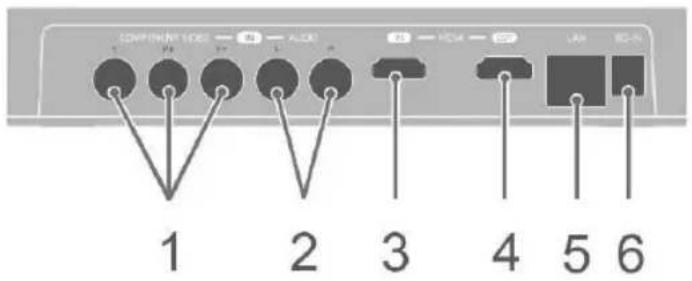

1.4.2 Vue arrière

COMPONENTS 1 2 3 4 5 6

1 Entrée composante vidéo
2 Entrée audio RCA G/D
3 Entrée HDMI

4 Sortie HDMI
5 Port LAN
6 DC-IN

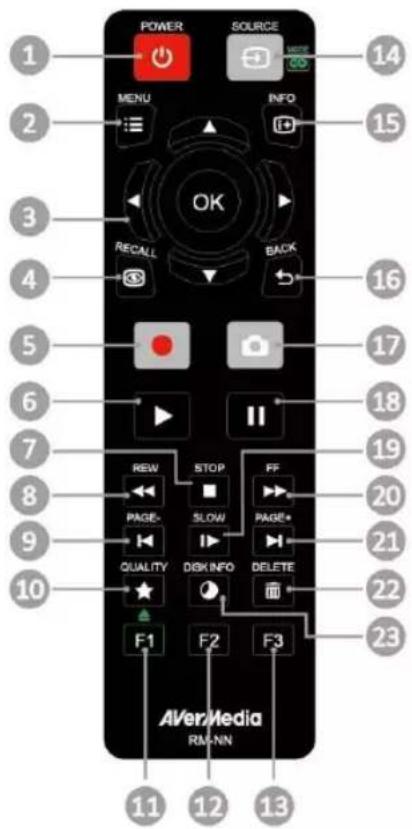

Chapitre 2. La télécommande

Les descriptions ci-dessous présentent les touches de la télécommande.

POWER SOURCE MENU INFO OK RECALL BACK 14 15 16 17 18 19 20 21 22 23 AVerMedia RM-NN 11 12 13

#	Boutons
1
2
3
4
5

Descriptions

Appuyez pour allumer l'appareil/le mettre en veille.

Appuyez pour accéder au menu principal. Appuyez à nouveau pour quitter.

Appuyez sur les touches de direction pour vous déplacer parmi les options. Appuyez sur OK pour confirmer une sélection.

Appuyez sur OK pour marquer/enlever le marquage d'un segment en post-édition.

Appuyez pour lire le dernier fichier enregistré ou visualiser la dernière image capturée.

Appuyez pour démarrer/arrêter l'enregistrement.

AVerMedia

6		Appuyez pour démarrer la lecture du fichier sélectionné.Appuyez pour lire le fichier à la vitesse normale (1x) lorsque la fonction lecture au ralenti, retour ou avance rapide est active.
7		Appuyez pour arrêter la lecture.Appuyez pour arrêter l'enregistrement.
8		Appuyez pour le retour rapide (2x, 4x, 8x, 16x, 32x).
9		Appuyez pour revenir à la page précédente.
10	[6TSZ]	Appuyez pour afficher l'écran de réglage de la qualité de la vidéo/photo.Appuyez à nouveau pour quitter.
11		(Suivez les instructions à l'écran)
12		(Suivez les instructions à l'écran)
13		(Suivez les instructions à l'écran)
14		Appuyez pour commuter entre les sources Composante et HDMI.
15		Appuyez pour afficher les informations à l'écran, y compris le mode, la source et les sources audio.
16		Appuyez pour quitter la page en cours et revenir à la page précédente.
17		Appuyez pour prendre une photo durant un jeu ou la lecture d'une vidéo.
18		Appuyez pour mettre la lecture en pause. Appuyez sur OK ou ▶ pour reprendre la lecture.Appuyez pour mettre l'enregistrement en pause.
19		Appuyez pour lire la vidéo au ralenti (1/2x). Appuyez à nouveau pour passer en mode image par image (voir p. 27 pour plus de détails)
20		Appuyez pour l'avance rapide (2x, 4x, 8x, 16x, 32x).
21		Appuyez pour passer à la page suivante.
22		Appuyez pour supprimer les fichiers sélectionnés.
23		Appuyez pour afficher les informations concernant le disque. Appuyer de nouveau pour les cacher.

Chapitre 3. Assistant d'installatio

Lorsque vous branchez votre Boîtier d'Acquisition pour la première fois, l'assistant d'installation apparaît. Les étapes suivantes vous guident tout au long de la procédure de configuration initiale.

• Assurez-vous que vous avez installé un disque dur (interne ou externe) et connecté le boîtier à Internet avant de démarrer la procédure.
• Pour la première initialisation, vous aurez un écran noir pendant une courte période (environ 20 secondes), suivi par le logo AVerMedia. La lumière verte qui clignote indique le Game Capture HD II est en train de démarrer. Attendez ensuite l'apparition de l'écran de bienvenue.

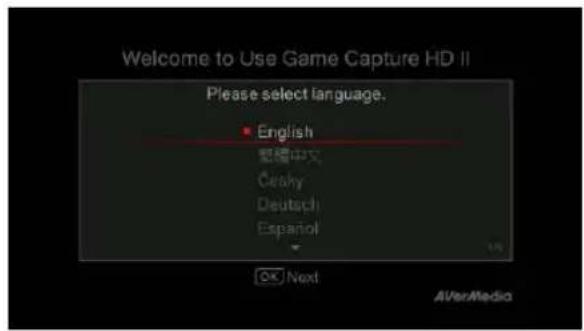

Etape 1 Réglage de la Langue

Lorsque la page apparaît, utilisez ▲/▼ pour choisir la langue de votre choix. Appuyez ensuite sur OK pour confirmer.

Welcome to Use Game Capture HD II Please select language. English 繁體中文 Cerahy Deutsch Espanol OK Next AVerMedia

Etape 2 Passerelle Audio/Video (Pass-Thru)

Sélectionnez ON pour la passerelle A/V.

Passage A/V Allumé (recommandé) Étrent Signal sorte audio et vidéo (casque) quand l'appareil est hors tension Précedent OK Sélect. AVerMedia

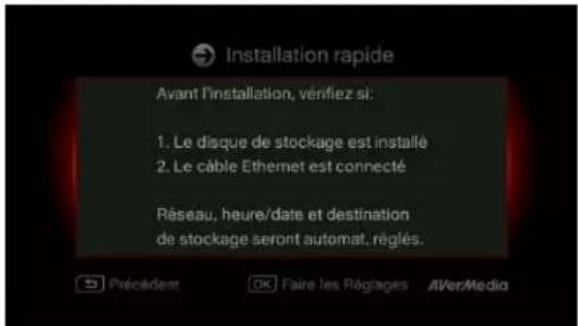

Etape 3 (1) Rappel

Assurez-vous que le disque dur branché ou installé sur le boî tier est bien formaté en NTFS. (Pour plus de détails, reportez-vous au Chapitre 4.2)

Vérifiez la connexion au réseau. Appuyez ensuite sur OK pour démarrer la configuration.

Nous vous recommandons d'utiliser un routeur qui supporte les réseaux IP DHCP. Veuillez vous référer au Chapitre Ch. 6.2 pour un réglage manuel de la connexion.

Installation rapide Avant l'installation, vérifiez si: 1. Le disque de stockage est installé 2. Le câble Ethernet est connecté Réseau, heure/date et destination de stockage seront automat, réglés.

Etape 3 (2)

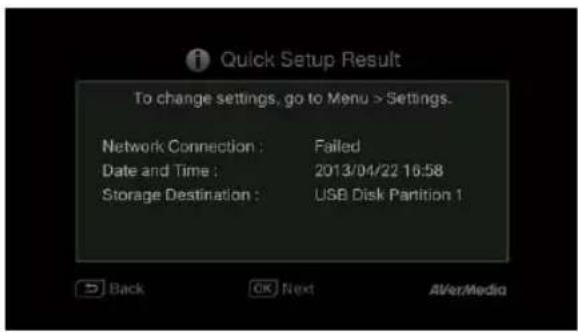

Echec de la Connexion Réseau

Si vous n'avez pas réussi à vous connecter à un réseau valide, un message d'échec de connexion réseau apparaî tra.

Appuyez sur OK pour continuer.

Appuyez sur BACK pour revenir à la page précédente.

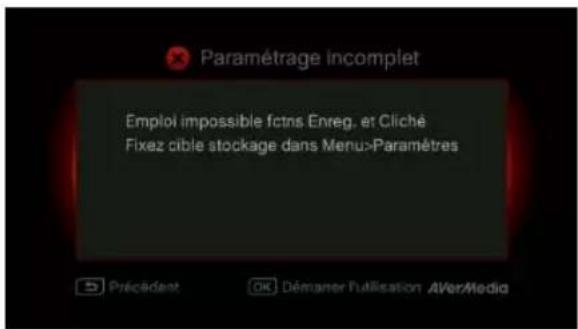

Aucun Disque Dur Détecté

Si vous n'avez pas encore installé de support de stockage, faî tes-le avant de continuer le processus d'installation..

Appuyez ensuite sur pour vous rendre à l'écran précédent et appuyez sur OK pour lancer le processus de verification du disque.

Paramétrage Incomplet Emploi impossible fctns Enreg. et Cliche Fixez cible stockage dans Menu>Paramètres

Etape 4 (2)

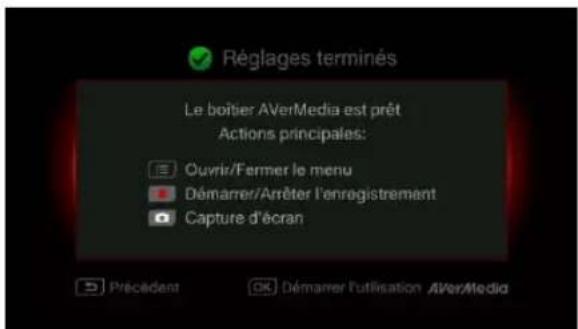

Fin du Processus d'Installation

Une fois qu'un disque dur formaté en NTHS est connecté au boî tier, un message de fin d'installation s'affiche.

Vous pouvez commencer à enregistrer dès maintenant. Appuyez sur OK pour sortir de l'assistant d'installation et commencer à utiliser votre boîtier. Votre jeu apparaît à l'écran.

Réglages terminés Le boîser AVerMedia est prêt Actions principales: Ouvir/Fermer le menu Démarrer/Arrêter l'enregistrement Capture d'écran Précédent OK Démarer l'utilisation AVerMedia

Chapitre 4. Fonctionnement de base

Ce chapitre vous guide pour l'enregistrement de jeux en cours, la capture d'images, l'ajout de commentaires vocaux pour vidéos et la lecture instantanée de fichiers.

- Tous les fichiers ou photos enregistrés seront sauvegardés sur le DD par défaut automatiquement. Veuillez vous référer au chapitre 6 pour plus de détails.

4.1 Enregistrement et capture

Capture Box vous permet d'enregistrer, de capturer et ajouter des commentaires vocaux aux vidéos. Les directives sont données comme suit.

Capture Box affiche le déroulement du jeu en temps réel et en mode standard. Vous pouvez changer le mode en temps réel par défaut pour le mode standard. Allez dans Menu> Paramètres> Mode d'affichage. (Veuillez vous référer au chapitre 6.2 pour plus de détails.)

Menu OSD

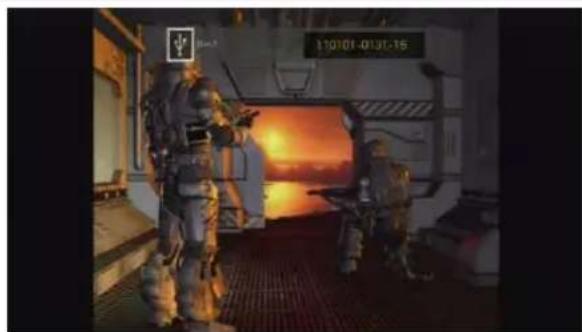

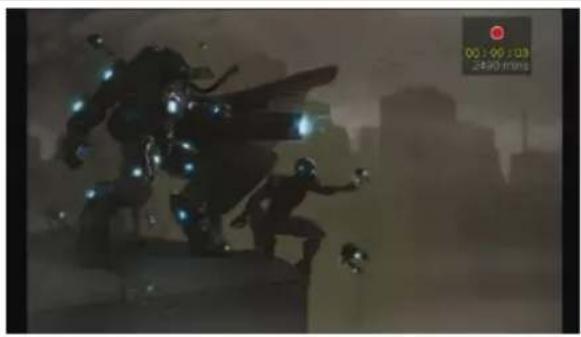

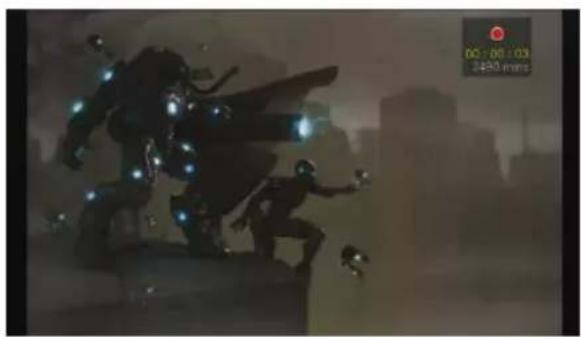

Enregistrement instantané en cours de jeu

Appuyez sur pour activer l'enregistrement instantané.

Appuyez de nouveau sur

arrêter l'enregistrement.

Faire une pause et reprendre l'enregistrement

Vous pouvez sauter les séquences vidéo indésirables et reprendre l'enregistrement. Seules les séquences que vous avez enregistrées seront enregistrées et les clips sautés seront automatiquement supprimés.

Appuyez sur un interrompre

l'enregistrement. Appuyez sur

poursuivre l'enregistrement.

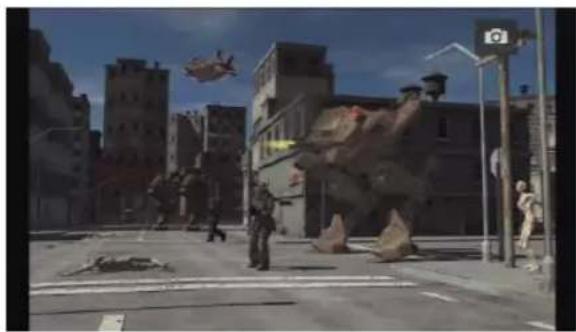

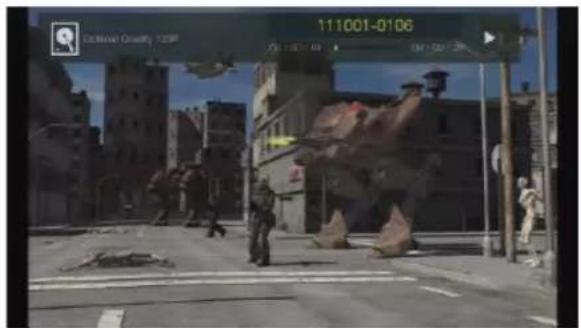

Aperçu rapide en cours de jeu

Appuyez sur pour capturer l'image actuelle. Appuyez longuement sur pour activer le mode de capture en continu. Capture Box prendra 5 photos à la fois.

11:00-01:06 Cockroach Cuckroach 1234

Lecture instantanée

RECALL Appuyez pour la lecture du dernier fichier enregistré ou voir la dernière image acquise. Appuyez pour arrêter la lecture. Appuyez sur ▶ pour avancer de 30 secondes. Appuyez sur ◀ pour reculer de 10 secondes.

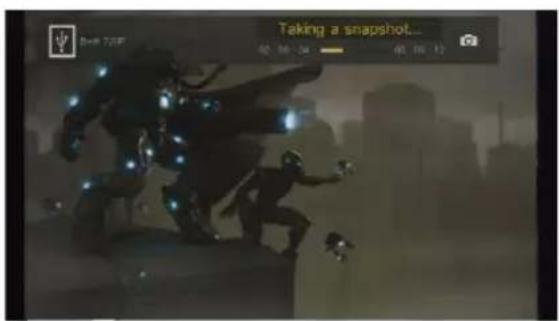

Taking a snapshot... 是你来 做你打

Capture d'image lors de la lecture vidéo

Façon 1 :

Appuyez sur pour capturer l'image actuelle.

Façon 2 :

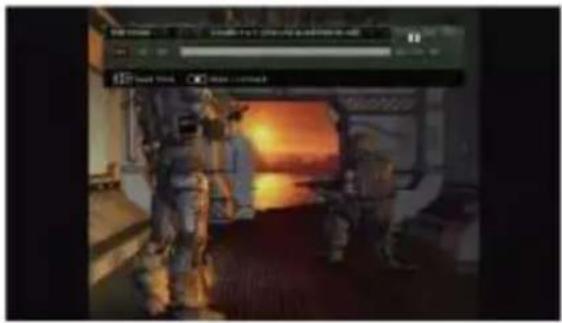

Étape 1:

Appuyez sur pour lire la vidéo au ralenti (1/2x). Appuyez sur nouveau pour voir la vidéo image par image.

ou

Appuyez sur 📄 pour mettre la lecture à pause. Appuyez sur po 📋 aller à l'image précédente; appuyez sur 🏠 pour aller à l'image suivante.

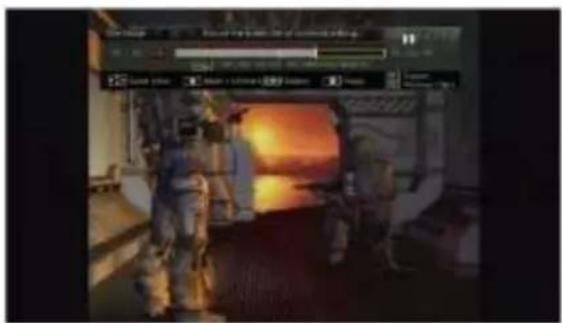

Étape 2:

Appuyez sur pour capturer l'image souhaitée.

Local HDD Partition1 Capacity: 261.7G Used space: 83.2G Free space: 178.5G F1 Formatting AIVerMedia

Information du disque

Appuyez puis appuyez sur OK pour afficher l'information sur le disque. Appuyez de nouveau pour masquer.

4.2 Ajout de commentaires

Cette section vous explique comment ajouter des commentaires vocaux à votre enregistrement vidéo.

Exigences pour casque/microphone:

Casque à écouteurs

Connecteur: Connecteur 3,5 mm

Microphone

Réponse en fréquence: 20-16kHz

Impédance: 2,0 KΩ

Tension de fonctionnement: 3V

Connecteur: Connecteur 3,5 mm

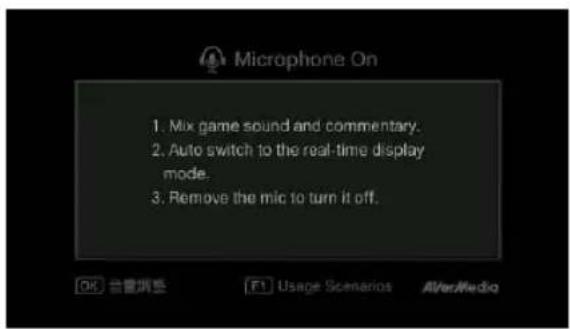

Menu OSD

Un menu OSD s'affiche si vous avez connecté le microphone/ à Capture Box. Vos commentaires ne seront enregistrés que lorsque vous aurez appuyé sur .

Appuyez sur pour enregistrer votre

déroulement de jeu commenté.

Appuyez sur ou po n arrêter

l'enregistrement.

• Si le casque ou le micro sont branchés lors du déroulement avec l'assistant de configuration, le son ne pourra être entendu à partir de votre casque et les instructions sur les commentaires vocaux ne seront pas affichés. Par conséquent, branchez le casque ou le micro après l'installation complète de l'assistant afin de suivre les instructions pour casque/microphone.
• Tout commentaire ajouté sera mixé avec le son du déroulement du jeu. De plus, tant que le casque est connecté à l'appareil, tous vos commentaires et le bruit de fond seront enregistrés. N'oubliez donc pas d'arrêter l'enregistrement et de retirer le casque lorsqu'aucun commentaire n'est nécessaire.
• Si le microphone est déconnecté/connecté au Capture Box lors de l'enregistrement, le son sera également enregistré. En guise de sécurité, veuillez éviter de brancher le microphone pendant le processus d'enregistrement.
• Le volume que vous entendez lors du test commentaire peut être légèrement différent de l'enregistrement proprement dit. Il est recommandé que vous fassiez un test de simulation à l'avance pour vous familiariser avec le volume enregistré.
• Il est normal d'entendre votre propre voix lors de l'enregistrement avec la source d'entrée HDMI.
• Aucun OSD ne sera affiché lorsque vous vous connecterez, seulement le casque à Capture Box.

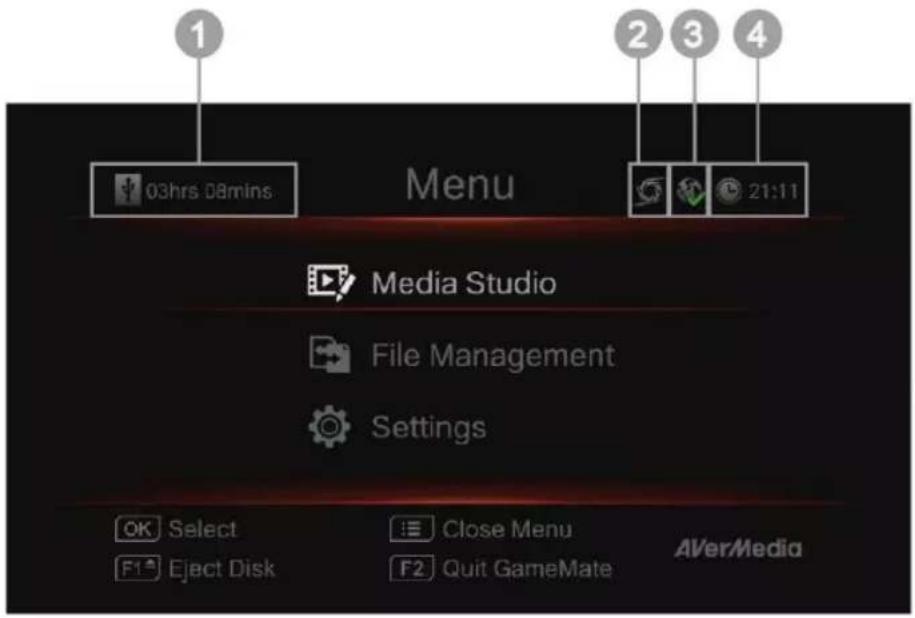

Chapitre 5. Menu OSD

Dans le menu, vous pouvez vérifier et gérer vos fichiers et photos sauvegardés et personnaliser vos préférences.

1 03hrs 08mins Menu 2 3 4 Media Studio File Management Settings OK Select F1 Eject Disk Close Menu F2 Quit GameMate AVerMedia

1 Temps restant pour l'enregistrement
2 Connexion à GameMate

Menu OSD

3 Connexion réseau
4 Heure actuelle

Descriptions

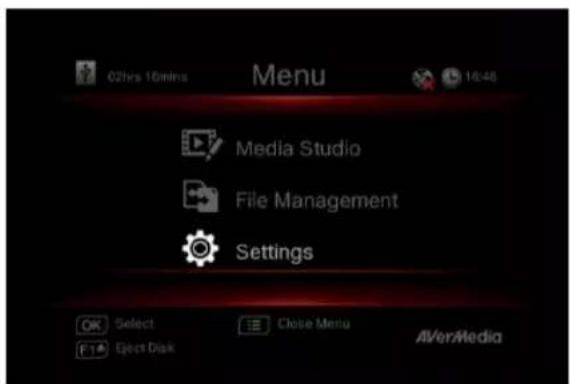

Fonctionnement de base

MENU

Appuyez sur pour afficher le menu.

MENU

BACK

Appuyez sur pour revenir à

l'écran de jeu.

Utilisez les touches ▲/▼ pour faire une sélection dans le menu et OK pour entrer dans un sous-menu.

Dans le sous-menu, utilisez les touches ▲/▼ pour faire une sélection et OK pour confirmer.

Appuyez pour revenir à la page précédente.

Appuyez sur F1 pour retirer le périphérique de stockage en toute sécurité.

*Le coin supérieur gauche montre votre périphérique de stockage par défaut actuel et l'enregistrement restant disponible

5.1 Enregistrements et photos (Media Studio)

Vous pouvez vérifier les enregistrements et photos prises par Capture Box dans «Enregistrements et photos (Media Studio)»

Vidéo	MP4 (Codec: Format H.264 avec audio AAC)
Image	JPEG

- Il est recommandé que vous affichiez seulement les vidéos et les photos qui sont enregistrées par Capture Box. Si vous essayez d'ouvrir des fichiers pris par un autre appareil (comme un appareil photo), il est très probable qu'il y ait un échec.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode AVer/Media File size:7.3MB

Descriptions

Navigation

Utilisez les touches ◀/▶/▲/▼ pour sélectionner les items.

Appuyez sur F1 pour trier les fichiers par nom, taille ou format.

Appuyez sur F2 pour aller en mode liste ou mode onglet.

Appuyez sur F3 pour renommer, modifier, partager le fichier sélectionné.

Appuyez sur pour aller à la page suivante.

Appuyez sur sur revenir à la page précédente.

Appuyez sur MENU pour accéder au menu principal.

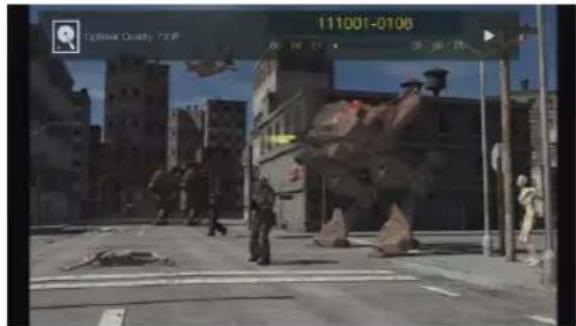

Appuyez sur ▶ ou OK pour débuter la lecture du vidéo sélectionné.

Appuyez sur 📄 ou OK pour mettre la lecture à pause. Appuyez sur 🚪️ OK pour reprendre la lecture.

Appuyez pour lire la vidéo au ralenti (1/2x).

Appuyez sur pour reculer en 2x, 4x, 8x, 16x, 32x Appuyez sur pour l'avance rapide à 2x, 4x, 8x, 16x, 32x.

Appuyez sur lire le fichier à la vitesse normale (1x) lorsque les fonctions de ralenti, rembobinage ou avance rapide sont actives. Appuyez sur arrêter la lecture.

Appuyez sur INFO pour afficher l'information de lecture, y compris l'espace de stockage du disque, résolution d'enregistrement, durée, temps écoulé et restant et nom de fichier.

*Seuls les fichiers vidéos captés par Capture Box sont pris en charge.

Visionnement des photos

Appuyez sur ▶ ou OK pour voir l'image sélectionnée. Appuyez sur STOP BACK pour revenir.

*Seuls les fichiers image captés par Capture Box sont pris en charge.

5.1.1 Postédition de vidéos enregistrés

Cette section démontre comment couper, recombiner et partager des vidéos sur YouTube enregistrés par Capture Box.

Menu OSD

Media Studio By name 130721-1651 Storage destination: USB Disk Partition1/ F1 Order F2 View Mode F3 Edit / Share A/Ver/Media

Descriptions

Sélectionnez une vidéo

Sélectionnez le fichier que vous souhaitez modifier à l'aide des touches de navigation

Edit / Share Change File Name Edit Recordings Share on YouTube Back OK Select AVerMedia

Éditer/Partager (Edit/ Share)

Appuyez sur F3 pour modifier ou partager la vidéo sélectionnée.

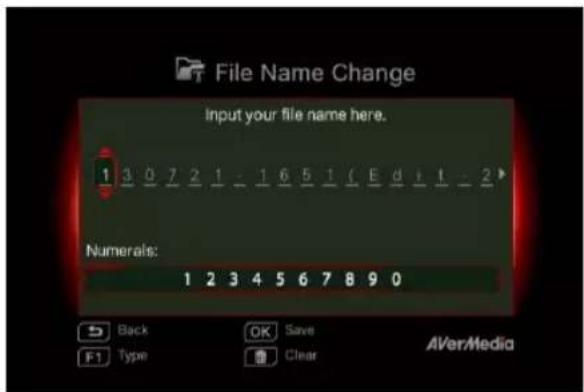

File Name Change Input your file name here. 1 3 0 7 2 1 - 1 6 5 1 ( E d i 1 - 2 ) Numerals: 1 2 3 4 5 6 7 8 9 0 Back OK Save F1 Type Clear AVerMedia

Changement de nom de fichier

Saisissez votre nom de fichier en utilisant les touches de navigation ▲/▼ pour sélectionner les caractères, chiffres ou symboles. Utilisez les touches de navigation ◀/► pour aller au caractère suivant/précédent.

Appuyez sur F1 pour basculer entre les caractères, chiffres et symboles.

Appuyez sur BACK pour revenir et annuler le changement que vous avez fait.

Appuyez sur OK pour enregistrer le nom de fichier modifié DELETE

Appuyez sur tout effacer.

Des directives sur la façon de modifier une vidéo seront affichées; appuyez sur OK pour commencer l'édition.

Mode Édit

Vous pouvez couper et recombiner votre vidéo sélectionnée en mode Édit.

Pour couper la vidéo, vous aurez besoin de créer un ou plusieurs segments de la vidéo.

Étape 1:

Pour localiser une scène, utilisez les touches de direction ou pour rechercher la scène.

Vous pouvez également utiliser les touches de navigation ▲/▼ pour chercher les scènes par heure spécifique, minute et seconde sur le côté gauche de l'écran.

Appuyez sur OK pour sélectionner ou désélectionner la scène.

Étape 2:

Répétez l'étape 1 pour créer un segment.

Appuyez sur OK pour conserver ou supprimer le segment.

Appuyez sur F1 pour basculer entre Recherche de scène et Recherche de segment.

Appuyez sur F2 pour effacer toutes les marques faites sur la vidéo.

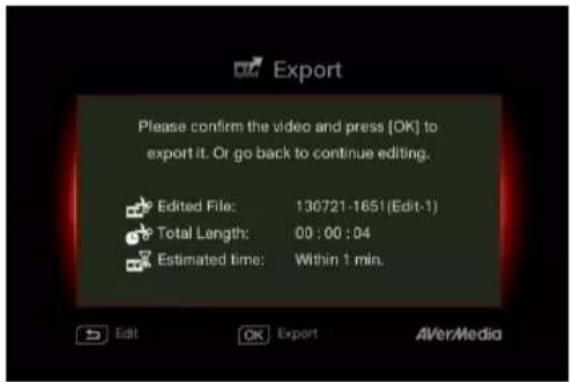

Appuyez sur F3 pour exporter la vidéo.

Capture Box recombine automatiquement les segments que vous choisissez de garder pendant le montage.

Le temps estimé peut varier selon les disques de stockage. Référez le temps d'exportation à l'utilisation réelle de votre disque de stockage.

Appuyez sur OK pour exporter la vidéo.

Appuyez sur pour continuer l'édition.

Menu OSD

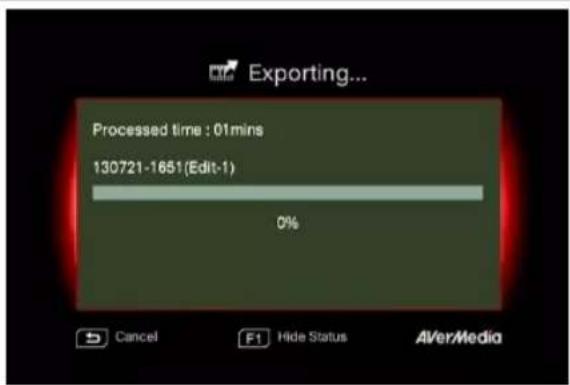

La barre au milieu montre la progression de l'exportation vidéo et le temps estimé.

Cliquez sur pour annuler l'exportation.

Cliquez sur pour masquer les

informations d'exportation.

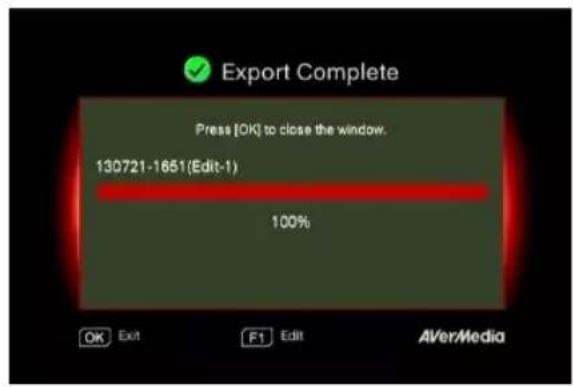

Appuyez sur OK pour quitter le mode d'édition.

BACK

Appuyez sur pour sortir.

Appuyez sur F1 pour continuer l'édition.

Menu OSD

Edit / Share Change File Name Edit Recordings Share on YouTube Back OK Select AVerMedia

Descriptions

Partager des vidéos sur YouTube

Utilisez ▲/▼ pour sélectionner la tâche que vous souhaitez effectuer. Sélectionnez «Partager sur YouTube (Share on Youtube)» pour partager vos vidéos.

Partagez sur YouTube (Share on Youtube)

Avant de partager vos vidéos enregistrées sur YouTube, assurez-vous que vous avez:

1. Créé un compte YouTube et aussi un canal personnel.
2. Ayez votre PC/NB tout près si vous activez la vérification en deux étapes de votre compte YouTube.

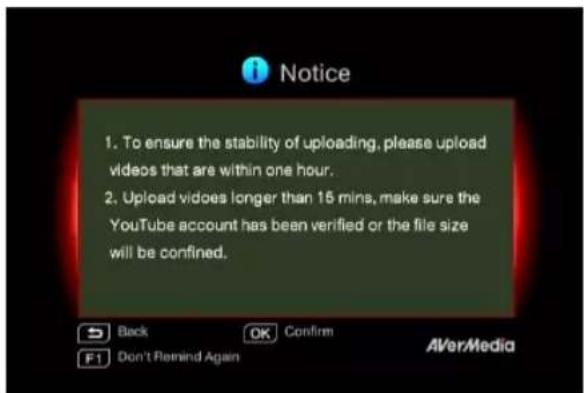

Pour assurer la stabilité du téléchargement, téléchargez des vidéos qui ne dépassent pas une heure.

Assurez-vous que le compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes.

BACK

Appuyez sur pour continuer l'édition.

Appuyez sur OK pour continuer le téléchargement.

Appuyez sur F1 pour passer ce rappel par la suite.

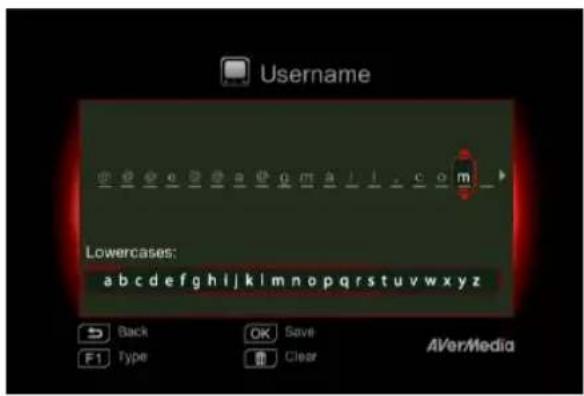

Username Lowercases: a b c d e f g h i j k l m n o p q r s t u v w x y z Back OK Save F1 Type Clear AVerMedia

Configuration du compte

Utilisez ▲/▼ pour sélectionner la tâche que vous souhaitez effectuer.

BACK

Appuyez sur pour revenir au dernier niveau.

Appuyez sur OK pour modifier votre courriel ou mot de passe.

Appuyez sur F1 pour enregistrer les modifications que vous avez effectuées.

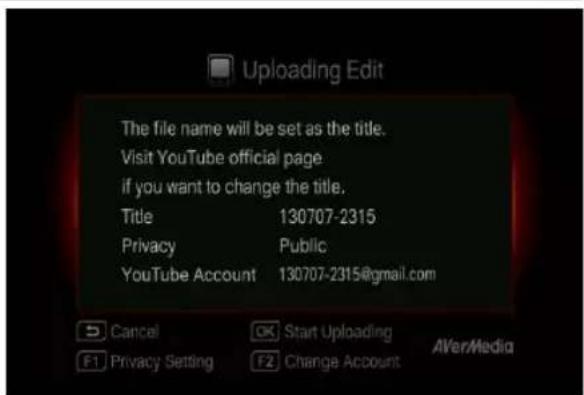

Modification pré-téléchargement

Appuyez sur pour retourner à la dernière page.

Appuyez sur OK pour commencer le téléchargement.

Appuyez sur F1 pour définir la confidentialité.

Appuyez sur F2 pour changer de compte.

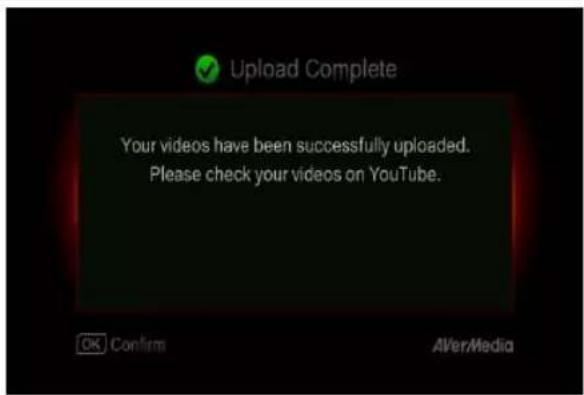

Vous avez réussi à télécharger la vidéo.

Vous pouvez modifier le titre de votre vidéo sur YouTube.

Appuyez sur OK pour confirmer.

• La longueur recommandée de chaque vidéo doit être inférieure à 1 heure.
• Capture Box est conçu pour l'enregistrement et l'acquisition de matériel média détenus légalement ou autorisés par l'utilisateur seulement. Le téléchargement de vidéos qui sont protégées par droit d'auteur et autres lois n'est pas autorisé. YouTube peut fermer un compte pour des raisons de protection de droit d'auteur.
• Assurez-vous que votre compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes. Reportez-vous au site Web YouTube pour plus de détails.
• Parfois, il faut deux à trois jours pour que vos vidéos soient affichées sur YouTube. Veuillez attendre quelques jours pour que vos vidéos apparaissent en ligne.

5.2 Gestionnaire de Fichiers (File Management)

«La Gestionnaire de Fichiers (File Management)» vous permet de gérer les vidéos et images de Capture Box. Vous pouvez copier des fichiers entre le disque dur interne et le dispositif de stockage USB externe, et supprimer les fichiers indésirables. Avant d'entrer dans ce sous-menu, insérez d'abord votre périphérique de stockage (périphérique USB de stockage 2.0/3.0/2.5" Disque dur au format NTFS).

Menu OSD

File Management 1.250 available FAT30 Partition 3 1.250 available FAT30 Partition 5 1.250 available FAT30 Partition 7 1.250 available FAT30 Partition 9 1.250 available FAT30 Partition 11 1.250 available FAT30 Partition 13 1.250 available FAT30 Partition 15 1.250 available FAT30 Partition 17 1.250 available FAT30 Partition 19 1.250 available FAT30 Partition 21 1.250 available FAT30 Partition 23 1.250 available FAT30 Partition 25 1.250 available FAT30 Partition 27 1.250 available FAT30 Partition 29 1.250 available FAT30 Partition 31 1.250 available FAT30 Partition 33 1.250 available FAT30 Partition 35 1.250 available FAT30 Partition 37 1.250 available FAT30 Partition 39 1.250 available FAT30 Partition 41 1.250 available FAT30 Partition 43 1.250 available FAT30 Partition 45 1.250 available FAT30 Partition 47 1.250 available FAT30 Partition 49 1.250 available FAT30 Partition 51 1.250 available FAT30 Partition 53 1.250 available FAT30 Partition 55 1.250 available FAT30 Partition 57 1.250 available FAT30 Partition 59 1.250 available FAT30 Partition 61 1.250 available FAT30 Partition 63 1.250 available FAT30 Partition 65 1.250 available FAT30 Partition 67 1.250 available FAT30 Partition 69 1.250 available FAT30 Partition 71 1.250 available FAT30 Partition 73 1.250 available FAT30 Partition 75 1.250 available FAT30 Partition 77 1.250 available FAT30 Partition 79 1.250 available FAT30 Partition 81 1.250 available FAT30 Partition 83 1.250 available FAT30 Partition 85 1.250 available FAT30 Partition 87 1.250 available FAT30 Partition 89 1.250 available FAT30 Partition 91 1.250 available FAT30 Partition 93 1.250 available FAT30 Partition 95 1.250 available FAT30 Partition 97 1.250 available FAT30 Partition 99 1.250 available FAT30 Partition 101 1.250 available FAT30 Partition 103 1.250 available FAT30 Partition 105 1.250 available FAT30 Partition 107 1.250 available FAT30 Partition 109 1.250 available FAT30 Partition 111 1.250 available FAT30 Partition 113 1.250 available FAT30 Partition 115 1.250 available FAT30 Partition 117 1.250 available FAT30 Partition 119 1.250 available FAT30 Partition 121 1.250 available FAT30 Partition 123 1.250 available FAT30 Partition 125 1.250 available FAT30 Partition 127 1.250 available FAT30 Partition 129 1.250 available FAT30 Partition 131 1.250 available FAT30 Partition 133 1.250 available FAT30 Partition 135 1.250 available FAT30 Partition 137 1.250 available FAT30 Partition 139 1.250 available FAT30 Partition 141 Play Change ordering AVorMedia

Descriptions

Sélectionnez la partition

Utilisez les touches ◀/▶/▲/▼ pour sélectionner la partition.

Appuyez sur pur lire la vidéo.

Appuyez sur F1 pour modifier la règle de tri de fichiers.

Interface utilisateur de gestion de fichiers :

File Management 1 SGB installed (FAT32) Pct/Win 17 11/05/01-03:47.ppo 11/05/01-07:28.ppo 11/05/01-07:26.ppo 11/05/01-07:25.ppo 11/05/01-07:24.ppo 11/05/01-07:23.ppo 11/05/01-07:22.ppo Play F1 Change ordering All/Ver/Media 2 SGB installed (FAT32) Pct/Win 27 Play Drawn Overload (MBD of 2) 4

1 Liste affichant les fichiers sur le disque dur interne
2 Ensemble d'outils d'édition
3 Liste affichant les fichiers sur le disque USB
4 Zone d'affichage de l'information

Description des outils d'édition :

Touches numérotées		Description
1		Copie de fichier sur le disque USB
2		Copie de fichiers sur le disque dur interne
3		Sélectionnez tous
4		Désélectionnez tous
5		Supprimer

Menu OSD

File Management 1.300 ensemble (FAT30) Partition 1 1.300-0152-4.jpg 1.300-0152-2.jpg 1.300-0152-6.jpg 1.300-0152-4.jpg 1.300-0152-2.jpg 1.300-0152-1.jpg 1.300-0152-1.jpg File Size: 148.7KB Selected: 8MB (or 16) Play F1 Change ordering AtVerMedia

Copie de fichier du DD interne vers le disque USB

Étape 1:

Sur le côté gauche de la liste, utilisez les touches

▲/▼ pour sélectionner le fichier que vous désirez copier vers le disque USB. Appuyez sur OK pour sélectionner/désélectionner un item.

Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers.

Sélectionnez puis appuyez sur OK pour désélectionner tous les fichiers.

Étape 2:

Sélectionnez et appuyez sur OK pour copier les fichiers sélectionnés vers le disque USB.

Appuyez pour annuler la copie de fichiers en progression.

Étape 3:

Appuyer sur OK.

La copie de fichiers à partir du disque USB vers le disque dur interne fonctionne dans le sens inverse, tel que mentionné ci-dessus.

*Si le fichier est plutôt gros, appuyez sur F1 pour cacher le statut de copie ou de suppression.

Suppression de fichiers

Étape 1:

Utilisez les touches ▲/▼ pour sélectionner les fichiers que vous souhaitez supprimer. Appuyez sur OK pour sélectionner/désélectionner un item.

Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers.

Sélectionnez ☒ puis appuyez sur OK pour

désélectionner tous les fichiers.

Étape 2:

Sélectionnez et appuyez sur OK pour supprimer le fichier de la liste.

ou

Appuyez sur la télécommande, puis sur OK pour supprimer le fichier de la liste.

BACK

Appuyez sur pour annuler la copie de fichiers en cours.

Étape 3:

Appuyer sur OK.

USB Disk Partition1 Capacity: 7.4G Used space: 5.9G Free space: 1.5G F1 Formatting F2 Eject the disk AVerMedia

Enlèvement du dispositif de stockage USB

Pour éviter une perte de données, il est hautement recommandé de retirer en toute sécurité votre dispositif de stockage externe. Veuillez suivre les étapes ci-dessous :

Étape 1:

Appuyez sur 📄 la télécommande.

Étape 2:

Appuyez sur F2 pour masquer.

Chapitre 6. Jumelage de l'appareil avec le GameMate d'AVerMedia

GameMate d'AVerMedia est l'application dédiée pour les téléphones intelligents. Elle vous permet d'utiliser votre smartphone comme télécommande. Vous n'êtes qu'à quelques pas de jumeler Capture Box au GameMate.

Veuillez d'abord télécharger le GameMate d'AVerMedia à partir de la boutique app.

Pour réussir le jumelage, assurez-vous que Capture Box et le GameMate partagent le même réseau. Pour ce faire, vous aurez également besoin d'un point d'accès sans fil pour GameMate. Assurez-vous que le LAN est bien connecté et que vous êtes prêt pour le jumelage!

OSD

GAMINATE GAMINATE + CAPTURE BOX 152.760.1.102 Mantikedia

Description

Il est recommandé que Capture Box et le GameMate partagent un accès sans fil AP. Après avoir téléchargé le GameMate, appuyez sur GameMate sur votre smartphone. Vous verrez que le GameMate recherche le dispositif disponible.

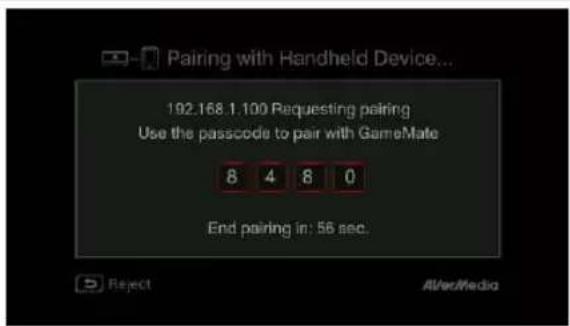

Un ensemble de nombres de jumelage sera affiché à l'écran.

AVerMedia

Appuyez pour entrer le nombre prévu d'appariement à quatre chiffres.

GAMEMATE Record Remaining Time 000:00 PM REC AWordMedia

Vous verrez le GameMate tel qu'il apparaît du côté gauche lorsqu'il s'est correctement jumelé à Capture Box.

Vous pouvez également vérifier la connexion du GameMate à partir du Menu. Vous verrez un signe 📄ir le niveau supérieur du Menu.

- Si la connexion est perdue, veuillez redémarrer l'AP sans fil ou Capture Box et essayez à nouveau.

Inhalt
