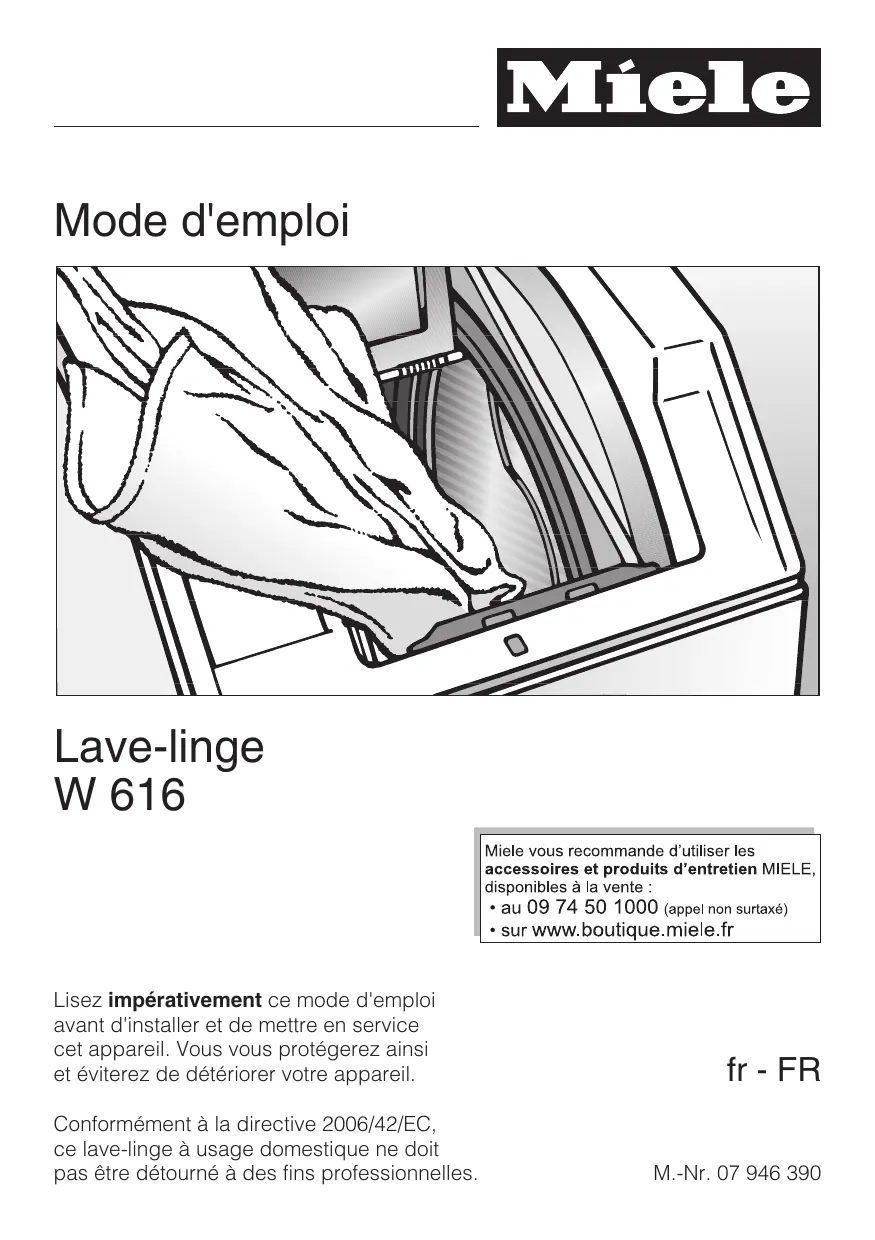

MODE D'EMPLOI W 616 MIELE

L'emballage protège les lave-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage. Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien appareil

Les anciens appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Table des matières

Lisez attentivement ce mode d'emploi avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez des détériorations sur votre appareil. Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

~ Le lave-linge est réservé à un usage domestique et doit uniquement servir au lavage de textiles déclarés lavables en machine par leur fabricant sur l'étiquette d'entretien.

Tout autre type d'utilisation est interdit. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

~ Les personnes qui ne sont pas en

mesure d'utiliser ce lave-linge en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur inexpérience ou manque de connaissances ne doivent pas l'utiliser sans la surveillance d'une personne responsable.

Utilisation conforme

~ Surveillez les enfants lorsqu'ils

sation de type domestique, à la maison ou dans les environnements suivants par exemple :

– dans les magasins, bureaux et autres environnements de travail similaires – dans les exploitations agricoles – à l'usage des clients dans les hôtels, les pensions ou les gites ou autre type de logement.

jouent à proximité du lave-linge. Les enfants ne doivent pas jouer avec le lave-linge.

~ Les enfants sont autorisés à utiliser

le lave-linge sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation.

Prescriptions de sécurité et mises en garde

Sécurité technique

~ Contrôlez si l'appareil ne présente

pas de détériorations visibles avant de l'installer.

N'installez pas et ne mettez pas en service un appareil endommagé.

~ Comparez impérativement les don-

nées de branchement (fusible, tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un

~ La sécurité électrique de cet appa-

reil n'est garantie que s'il est raccordé

à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse.

~ Les réparations incorrectes peuvent

entraîner de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes.

~ Si le cordon d'alimentation élec-

trique est endommagé, celui-ci doit impérativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur.

~ Pour réparer, nettoyer ou entretenir l'appareil, déconnectez-le en :

– débranchant la fiche ou en – déclenchant le fusible.

~ Il faut impérativement utiliser un jeu de tuyaux neufs pour le raccordement

à l'eau. Les tuyaux usagés sont proscrits.

~ Pour des raisons de sécurité, n'utilisez pas de rallonge (risque d'incendie dû à la surchauffe).

~ Remplacer les pièces défectueuses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

Prescriptions de sécurité et mises en garde

~ Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies.

~ Fermez le robinet d'eau en cas

d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.

~ Risque d'inondation !

Bloquez le tuyau de vidange pour éviter qu'il ne glisse. Autrement la force de refoulement de l'eau vidangée pourrait pousser le tuyau hors de l'évier.

~ N'installez pas votre lave-linge dans

~ Assurez-vous qu'il n'y a pas de

~ N'effectuez pas de modifications sur le lave-linge si elles ne sont pas expressément autorisées par Miele.

une pièce exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater.

Des températures en dessous de 0 °C peuvent diminuer la fiabilité de la platine électronique.

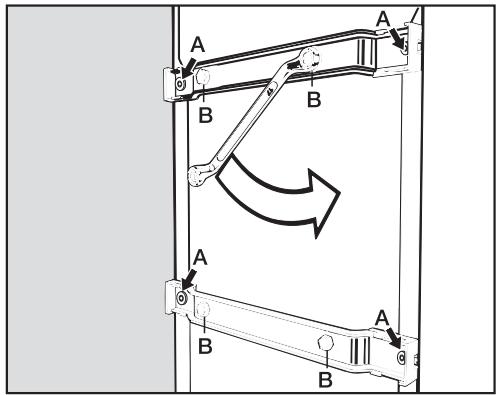

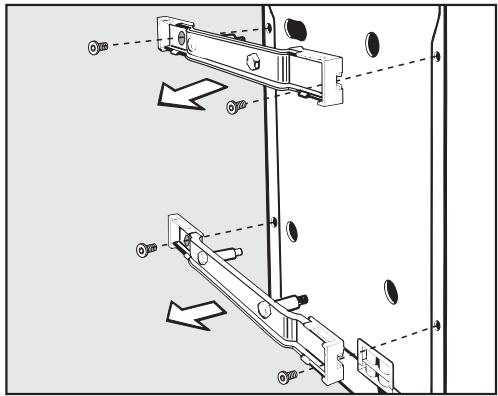

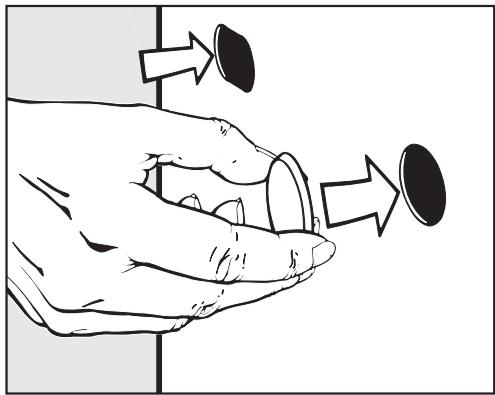

~ Enlevez la sécurité de transport à l'arrière de l'appareil avant la mise en service (voir chapitre "Installation et raccordement", "Démontage des sécurités de transport"). Une sécurité de transport non enlevée peut provoquer à l'essorage des détériorations sur la machine et sur les meubles/appareils contigus.

~ Il n'est pas nécessaire de détartrer

l'appareil si vous dosez les lessives correctement. Si votre appareil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez votre revendeur Miele ou auprès du service après-vente Miele.

Suivez strictement les instructions d'utilisation.

Prescriptions de sécurité et mises en garde

~ Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appareil. ~ N'utilisez en aucun cas de déter-

gents contenant des solvants par exemple du white-spirit, dans le lavelinge. Ils risquent de détériorer les pièces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'incendie et d'explosion.

~ N'utilisez en aucun cas de détergents contenant des solvants par exemple du white-spirit, pour nettoyer la façade ou le dessus du lave-linge.

Les surfaces en plastique pourraient être endommagées.

Miele ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

~ Les teintures que vous utilisez doivent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture.

~ Les décolorants contiennent du soufre, qui peut provoquer une corrosion de la machine. N'utilisez pas de décolorants en machine. ~ Si de la lessive liquide est projetée dans les yeux, la rincer immédiatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiatement un médecin. Les personnes qui ont une peau sensible ou des lésions cutanées doivent éviter le contact avec la lessive liquide.

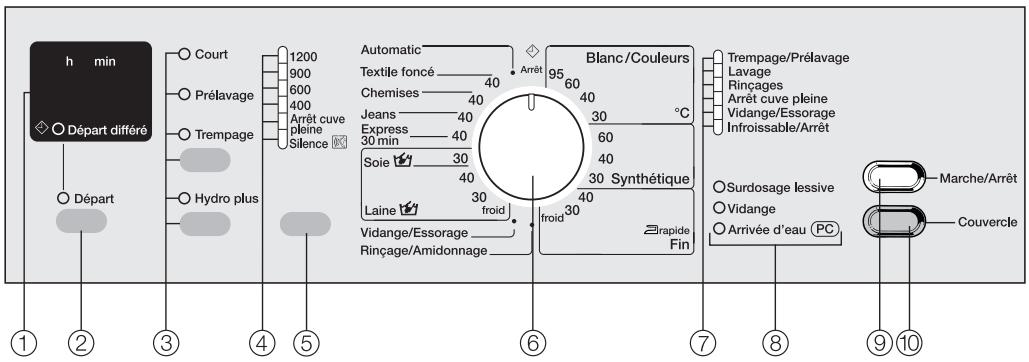

Utilisation du lave-linge

a Affichage reportez-vous à la page suivante. b Touche Départ

– pour sélectionner le temps de départ différé – pour lancer le programme de lavage c Touches Fonctions additionnelles pour sélectionner les fonctions additionnelles La touche supérieure permet de sélectionner une des fonctions additionnelles suivantes : Court, Prélavage et Trempage. Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus. diode allumée = sélectionnée diode éteinte = non sélectionnée d Diodes d'essorage e Touche de vitesse d'essorage pour sélectionner la vitesse d'essorage, l'Arrêt cuve pleine ou Silence (.

Une fois le programme lancé, le temps du départ différé est décompté par heure s'il est de plus de dix heures et par minutes à partir de 9 h 59 minutes restantes.

Une fois le temps écoulé, le programme est démarré.

Première mise en service

En cas d'utilisation de lessive, il peut se produire une formation excessive de mousse ! La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive. ^ Ouvrez le robinet. ^ Enfoncez la touche Marche/Arrêt. ^ Tournez le sélecteur de programme sur Blanc/Couleurs 60°C. ^ Pressez la touche Départ. La première mise en service est terminée dès la fin du programme.

– Ne dépassez pas les dosages de lessive indiqués sur l'emballage.

– Utilisez les programmes Automatic ou Express pour les petites quantités de linge.

– Si la quantité de linge est faible en programme Blanc/Couleurs, la capacité variable automatique du lavelinge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit corrigé pendant le lavage. – Choisissez de préférence le programme Blanc/Couleurs 60°C plutôt que le programme Blanc/Couleurs 95°C. Vous économiserez entre 35% et 45% d'énergie. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle Trempage. – Préférez la fonction additionnelle Trempage à la fonction Prélavage. Le même bain lessiviel est utilisé lors du trempage et du lavage.

– Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 de lessive en moins pour une demiecharge).

Sélection de la fonction additionnelle (Court, Trempage, Prélavage) Sélectionnez pour : – le linge peu sale sans taches visibles un programme avec la fonction additionnelle Court. – le linge normalement ou très sale avec taches visibles un programme de lavage sans fonction additionnelle. – le linge très sale un programme de lavage avec la fonction additionnelle Trempage. – les textiles avec des salissures importantes (p. ex. poussière, sable), la fonction supplémentaire Prélavage. Conseil en cas d'utilisation de sèchelinge Pour économiser de l'énergie lors du séchage, essorez le linge avec la vitesse d'essorage la plus élevée du programme de lavage.

Bonne utilisation de votre lave-linge

,Si vous traitez le linge avec des

produits nettoyants contenant des solvants (par exemple du white spirit), prenez garde de ne pas en verser sur les pièces en plastique.

A Préparez le linge

,N'utilisez en aucun cas des détergents chimiques contenant des solvants dans cet appareil !

^ Triez le linge par couleur, tout en prenant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

,Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

Traitez les taches ^ Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter ! Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre revendeur Miele.

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.

– Pour les tricots, jeans, pantalons et vêtements en maille : retournez-les lorsque le fabricant le recommande. – Fermez les fermetures éclair, les boutons pression avant le lavage. – Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans. Ne lavez aucun textile marqué non lavable (symbole d'entretien h).

Bonne utilisation de votre lave-linge

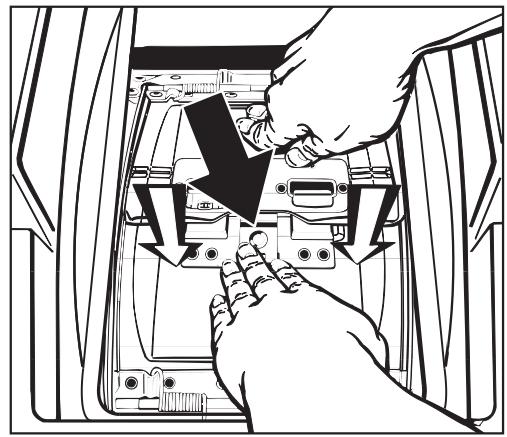

B Ouvrez le couvercle de machine et le couvercle de cuve. ^ Enfoncez la touche Marche/Arrêt. ^ Pressez la touche Couvercle et ouvrez le couvercle de machine jusqu'à la butée. Le couvercle de cuve s'ouvre automatiquement. C Ouvrez le tambour

,Attention ! Les deux parties du verrouillage de tambour sont montées sur ressorts.

^ Maintenez la partie arrière de la main.

^ Chargez le linge déplié dans le tambour sans tasser. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage. Les textiles à plusieurs épaisseurs présentant une surface particulièrement fine et lisse peuvent se glisser dans la fente latérale entre les battants du couvercle et l'extérieur du tambour. Lavez donc toujours ce type de textiles dans un sac de lavage. Utilisez la capacité de charge maximale du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale. Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux plis.

^ Pressez la sécurité de verrouillage

(flèche noire) tout en enfonçant la partie avant jusqu'à ce qu'elle s'ouvre vers l'intérieur (sens de la flèche). ^ Laissez s'ouvrir les deux parties du verrouillage de tambour en les accompagnant avec les mains.

Bonne utilisation de votre lave-linge

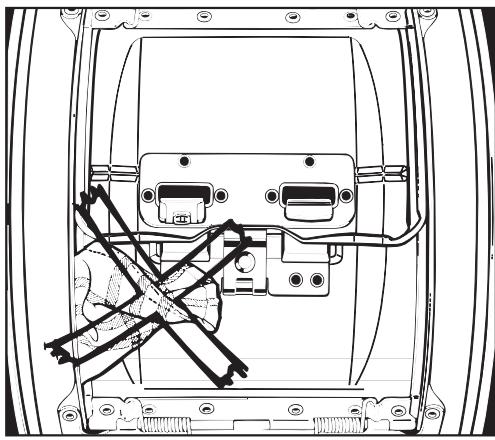

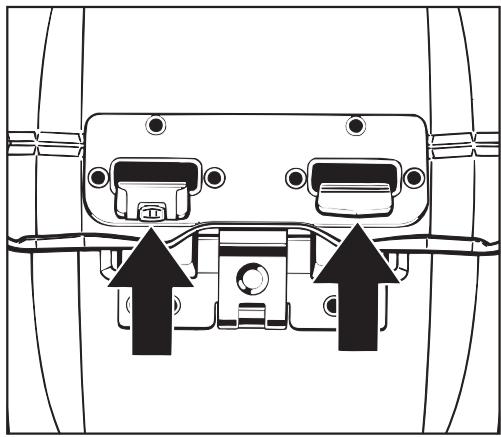

E Fermez le tambour et le couvercle de cuve

^ Enfoncez d'abord la partie avant puis la partie arrière jusqu'à ce que les deux crochets s'enclenchent de façon bien visible.

Veillez à ce qu'aucune pièce de linge ne reste bloquée dans le verrouillage de tambour.

,Si la fermeture n'est pas correcte, il y a risque de détérioration de la machine et du linge.

^ Nettoyez régulièrement la roulette dans le crochet de gauche afin que celle-ci tourne toujours correctement.

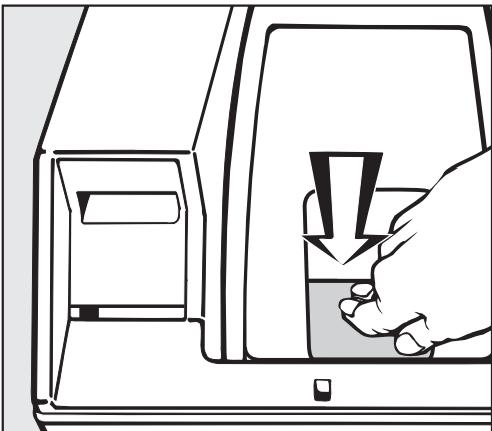

^ Fermez le couvercle de cuve avec une légère pression sur le verrouillage de manière à ce qu'il s'enclenche nettement.

Si le couvercle de cuve n'est pas correctement fermé, le programme ne démarre pas et la diode Surdosage lessive clignote rapidement.

Bonne utilisation de votre lave-linge

– Formation de petites boules de graisse sur le linge – Dépôt de calcaire sur la résistance . . . et conséquences d'un surdosage de lessive : – Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait, – Une surconsommation d'eau (un rinçage supplémentaire est automatiquement déclenché), – La pollution de l'environnement.

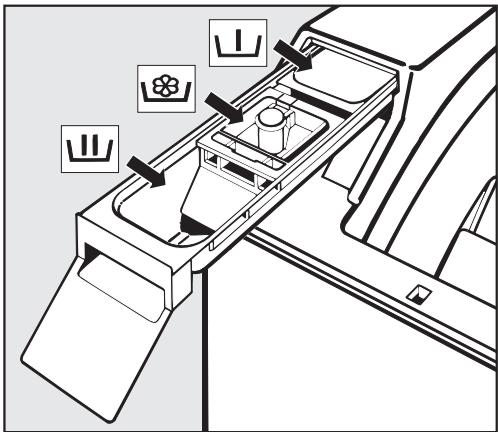

^ Tirez la boîte à produits et versez la lessive dans les compartiments. i = Lessive pour le prélavage

(si le prélavage est sélectionné, prendre 1/3 de la quantité de lessive recommandée) j = Lessive pour le lavage trempage inclus p = Assouplissant, produit de tenue, ou amidon. Consultez le chapitre "Lessives" pour davantage d'informations sur les lessives et leur dosage. ^ Repoussez la boîte à produit. G Fermez le couvercle de machine

Bonne utilisation de votre lave-linge

Vous pouvez à présent régler le départ différé en pressant la touche Départ. I Sélectionnez le programme

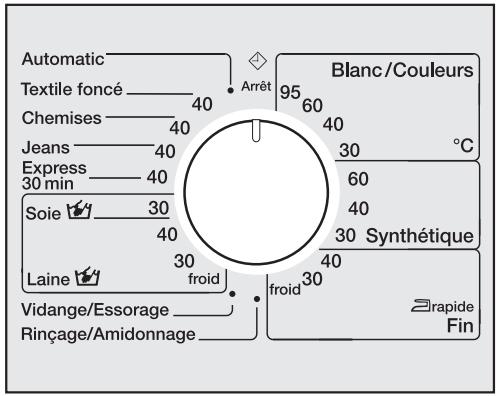

^ Tournez le sélecteur de programmes sur le programme souhaité.

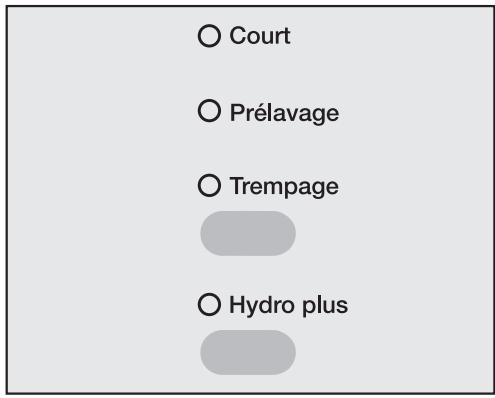

J Sélectionnez une fonction additionnelle

La touche supérieure permet de sélectionner les fonctions additionnelles dans l'ordre suivant : Trempage ou Prélavage ou Court ou pas de sélection. Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.

^ Sélectionnez l'option souhaitée.

Toutes les options ne peuvent pas être sélectionnées avec certains programmes de lavage. Si la sélection d'une fonction additionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage.

Bonne utilisation de votre lave-linge

A l'issue du programme, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture (positionnement et arrêt automatiques du tambour - idéal stop). ^ Appuyez sur la touche Couvercle : ^ Ouvrez complètement le couvercle de machine.

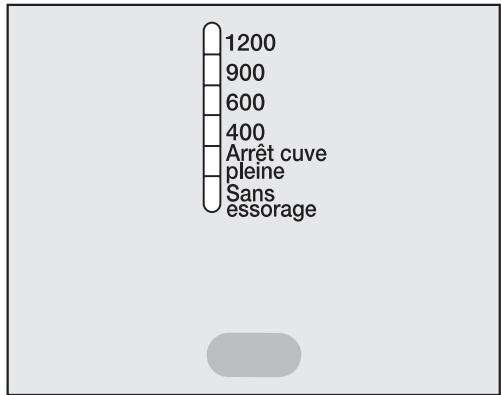

^ Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée s'allume.

Le couvercle intérieur s'ouvre automatiquement.

^ Ouvrez le couvercle et enlevez le linge.

L Démarrez le programme

^ Appuyez sur la touche Départ qui clignote. Si un départ différé a été sélectionné, il est décompté sur l'écran. Une fois le temps de départ différé écoulé, l'afficheur s'éteint. Au début du programme, l'arrêt automatique du tambour est débloqué avec un bruit caractéristique suivi d'un déclic.

N'oubliez pas de linge dans le tambour ! Il pourrait rétrécir ou déteindre à la lessive suivante.

N Arrêtez le lave-linge ^ Fermez le tambour et le couvercle intérieur afin d'éviter que des objets ne tombent dans le linge par inadvertance et n'abîment le linge. ^ Fermez le couvercle de machine. ^ Arrêtez l'appareil avec la touche Marche/Arrêt et positionnez le sélecteur sur d Arrêt.

Le temps de programme principal est raccourci.

En programmes Textile foncé et Jeans, 2 rinçages sont effectués au lieu de trois.

Pour les textiles avec des salissures importantes (p. ex. poussière, sable).

Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles",

Telle que la machine est livrée, il faut appuyer sur la touche Hydro plus pour augmenter le niveau d'eau lors du lavage et du rinçage.

Vitesse d'essorage final – Terminer le programme: Appuyez sur la touche Couvercle : L'eau est vidangée. Le couvercle s'ouvre.

Essorage intermédiaire

Désactivez l'essorage intermédiaire et l'essorage final

Infroissable est activée afin d'éviter la formation de plis. Ce réglage ajoute un rinçage en programmes Blanc/ Couleurs, Synthétique et Automatic.

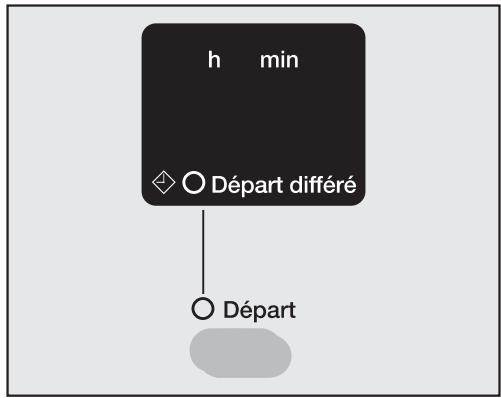

Avec la touche Départ vous pouvez à présent saisir le temps de départ différé.

^ Appuyez sur la touche Départ. A chaque pression, le départ est différé de :

– 30 minutes supplémentaires jusqu'à 10 heures, – d'une heure supplémentaire au-delà de 10 heures Maintenez la touche Départ enfoncée pour faire défiler l'affichage jusqu'à Annulez le programme.

Tableau des programmes

Blanc/Couleurs 95°C à 30°C 9876 Type de textile

Linge en coton, lin ou tissu mélangé

Voilages déclarés lavables en machine par le fabricant.

Fonction additionnelle

Laine et laine mélangée

L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.

Particularités du déroulement :

Infroissable : Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception : La fonction Infroissable n'est pas proposée en programme Laine. 1)

Si la température sélectionnée est comprise entre 95°C et 60°C, 2 rinçages sont effectués. En cas de sélection de température inférieure à

60°C, 3 rinçages sont effectués. un 3e ou 4e rinçage est possible dans les cas suivants :

– formation excessive de mousse dans le tambour

– vitesse d'essorage final inférieure à 700 tr/mn – Sélection de Silence ( 2) Pour modifier le programme

Vous pouvez interrompre votre programme de lavage à tout instant après le démarrage.

Une fois le programme démarré, il est impossible d'en changer. La diode

Infroissable/Arrêt clignote lorsque le sélecteur de programme est déplacé sur une autre position. Cela n'a pas d'influence sur le déroulement du programme.

^ Tournez le sélecteur de programme sur Arrêt.

Le lave-linge vidange le bain lessiviel, le programme est interrompu et le couvercle s'ouvre. Si vous souhaitez enlever le linge : ^ Ouvrez le couvercle de machine jusqu'en butée, le couvercle de cuve s'ouvre automatiquement. ^ Ouvrez le tambour. Si vous souhaitez sélectionner un autre programme : ^ Vérifiez s'il reste du produit lessiviel dans le tiroir à produits. Sinon ajoutez-en. ^ Fermez bien le couvercle de cuve. ^ Fermez le couvercle de machine et sélectionnez un nouveau programme.

Interruption de programme

^ Arrêtez le lave-linge avec la touche Marche/Arrêt. Pour poursuivre : ^ Enclenchez le lave-linge avec la touche Marche/Arrêt.

Modification de la température

Jusqu'à 6 minutes après le départ, il est possible de modifier la température. Modification de la vitesse d'essorage Il est possible de modifier la vitesse d'essorage à tout moment. Modification des fonctions additionnelles Il est possible d'activer ou de désactiver la fonction additionnelle Hydro plus jusqu'à 6 mn après le départ.

Suppression d'une phase de programme

^ Tournez le sélecteur de programme sur Arrêt. Dès que la diode de la phase de programme suivante clignote sur l'afficheur de déroulement : ^ Repositionnez le sélecteur sur le programme de votre choix dans les 4 secondes.

Modification du déroulement de programme

Ajout/Déchargement de linge

Le couvercle ne s'ouvre pas lorsque :

Vous pouvez ajouter/décharger du linge après le démarrage de l'appareil dans tous les programmes.

– la température du bain est supérieure à 55°C.

^ Appuyez sur la touche Couvercle :

A présent, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture et est immobilisé (positionnement et arrêt automatiques du tambour - idéal stop). Le couvercle de machine s'ouvre. ^ Ouvrez le couvercle de machine jusqu'en butée, le couvercle de cuve s'ouvre automatiquement. ^ Ouvrez le tambour. ^ Ajoutez ou déchargez du linge. ^ Fermez le tambour. ^ Fermez bien le couvercle de cuve. ^ Fermez le couvercle de machine. Le programme reprend automatiquement.

– La phase Essorage est atteinte.

Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de dureté de l'eau courante à votre lieu d'habitation.

Si vous utilisez plusieurs produits, versez-les dans le compartiment j dans l'ordre suivant :

1. Lessive 2. Anticalcaire plus de 25

Utilisation de plusieurs produits de lavage

Dans ce cas versez la même dose de lessive qu'en zone de dureté I.

Produits de finition L'assouplissant rend au linge toute sa souplesse et diminue l'électricité statique en cas de séchage en machine.

Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration.

Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue au linge.

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée

L'amidon donne au linge une belle tenue et un beau fini.

^ Dosez et préparez l'amidon comme indiqué sur l'emballage.

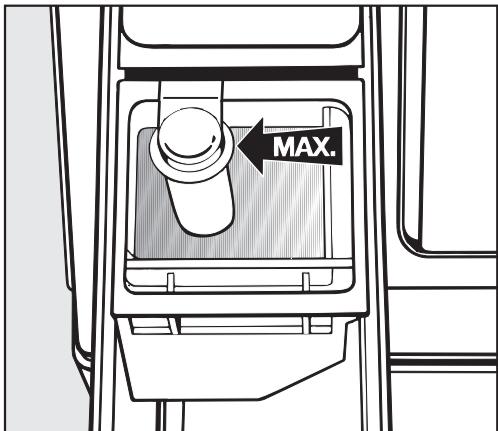

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide

^ Tournez le sélecteur de programme sur la position Rinçage/Amidonnage. ^ Sélectionnez une vitesse d'essorage. ^ Appuyez sur la touche Départ.

^ N'utilisez pas de décolorants dans le lave-linge.

^ Remplissez le produit correspondant dans le compartiment §. Ne dépassez pas le repère maximum.

Le produit est entraîné au dernier rinçage. Il reste un peu d'eau dans le compartiment assouplissant § en fin de programme.

^ La fréquence des teintures effectuées doit correspondre à une utilisation domestique moyenne. En effet, le sel utilisé pour la teinture peut attaquer l'acier inoxydable en cas d'utilisation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

Enlevez régulièrement les éventuels résidus de détergent.

,Ne pas asperger le lave-linge avec un jet d'eau.

Nettoyage du tambour Si vous lavez principalement à basse température et/ou avec de la lessive liquide, du moisi et une odeur désagréable peuvent apparaître dans le lave-linge. Pour laver le tambour et éviter la formation d'odeurs, il est conseillé d'effectuer une fois par mois un programme de lavage à 60°C ou davantage avec de la lessive en poudre.

Nettoyage de la carrosserie et du bandeau de commande

,N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-usages.

Ils pourraient endommager les surfaces en plastique et d'autres pièces de l'appareil. ^ Nettoyez le lave-linge avec un chiffon légèrement mouillé avec un détergent non agressif ou de l'eau savonneuse et séchez avec un chiffon doux. ^ Nettoyez le tambour avec un produit spécial inox.

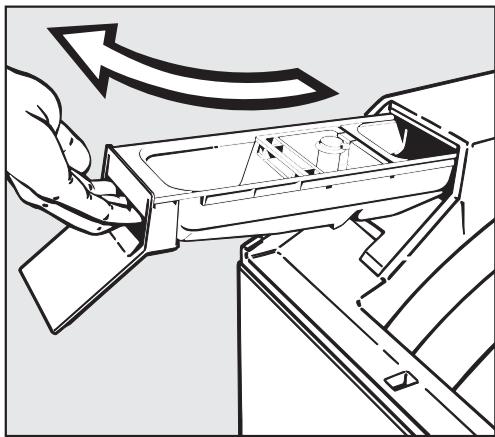

^ Sortez la boîte à produits.

^ Nettoyez la boîte à produits avec de l'eau chaude.

Nettoyage et entretien

Nettoyage du logement de la boîte à produits

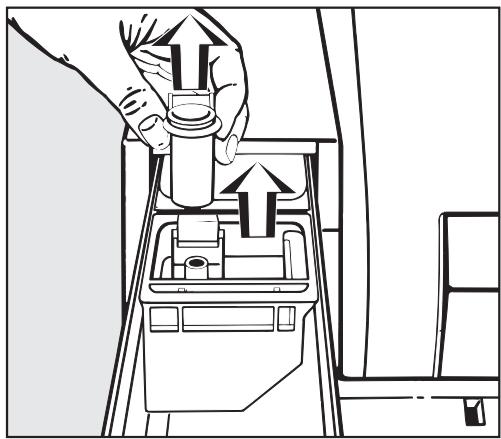

^ Sortez le compartiment à assouplissant et le tube d'aspiration (flèches).

^ Nettoyez la boîte à produits, le compartiment à assouplissant et le tube d'aspiration à l'eau chaude.

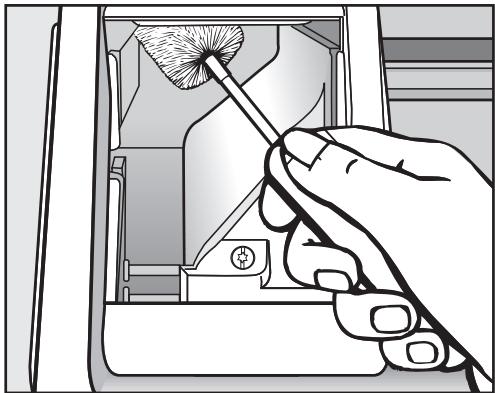

^ Avec un goupillon, enlevez les restes de produit lessivel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.

^ Nettoyez également le tuyau sur lequel le tube d'aspiration s'emmanche.

Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon liquide peut s'agglutiner.

^ Fermez le robinet.

^ Dévissez le tuyau d'arrivée d'eau du robinet.

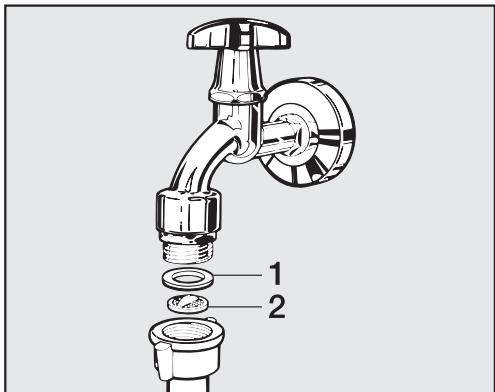

Contrôlez le filtre logé à l'extrémité du tuyau d'arrivée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôles en cas de coupures fréquentes sur le réseau d'alimentation.

^ Extrayez le joint caoutchouc 1.

^ Saisissez la languette du filtre plastique 2 à l'aide d'une pince à bec fin et sortez-le. ^ Nettoyez-le. ^ Remontez les éléments. Vissez le flexible solidement au robinet et ouvrez ce dernier. Resserrez l'écrou en cas de fuite. Remontez impérativement le filtre après le nettoyage.

Recherche des anomalies

Que faire si . . . Vous pouvez remédier vous-même à la plupart des anomalies qui peuvent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente. Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Néanmoins il faut savoir que :

,Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l’utilisateur.

Le programme ne démarre pas. Message d’erreur Cause possible La diode Infroissable/ L'appareil n'est pas aliArrêt ne s'allume pas ou menté. la touche Départ ne clignote pas.

Vérifiez si – la fiche est branchée – le fusible est en bon état. Le programme Vidange/ La "Première mise en ser- Reportez vous au chavice" n'a pas été efpitre "Première mise en Essorage ne démarre service" et suivez les inspas lorsque vous le sé- fectuée. tructions. lectionnez. La diode Surdosage les- Le couvercle de cuve n'est pas fermé. sive clignote rapidement et le programme ne démarre pas.

Ouvrez le couvercle de machine et fermez bien le couvercle de cuve.

Le tuyau de vidange est Hauteur de refoulement trop haut. max. : 1 m La diode de contrôle L'arrivée d'eau est Ouvrez le robinet. Arrivée d'eau clifermée. gnote. "– – –" s'afLe filtre dans le tuyau Nettoyez-le. fiche. d'arrivée d'eau est bouché. Contactez le service aprèsLes diodes de contrô- Le sytème anti-fuites vente. le Arrivée d'eau et Vi- Watercontrol s'est dédange clignotent. clenché. "– – –" s'affiche. La diode Trempage/ Ceci est une anomalie. Relancez le programme. Si le message d'erreur apparaît Prélavage ou Rinçage clignote. de nouveau, appelez le S.A.V. "– – –" s'affiche. Message d’erreur La diode de contrôle Vidange clignote. "– – –" s'affiche.

A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/

Arrêt et positionnez le sélecteur sur Arrêt.

Recherche des anomalies

Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. Message d'erreur Cause possible La diode de contrôle La vidange est diffiVidange clignote. cile.

La diode de contrôle L'arrivée d'eau est difficile.

Arrivée d'eau clignote.

Solution A Nettoyez le filtre et la pompe de vidange comme dans le chapitre

"Recherche des anomalies" paragraphe "Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant". Vérifiez si – le robinet est suffisamment ouvert. – le tuyau d'arrivée est plié. Nettoyez-le.

Le filtre dans le tuyau d'arrivée d'eau est encrassé.

La diode de contrôle Pendant le lavage, A la prochaine lessive, mettez Arrivée d'eau cliune mousse exces- moins de produit et suivez les ingnote. sive s'est formée. dications du fabricant. Relancez le programme. La diode Lavage cli- Anomalie. gnote dans l'affiSi le message d'erreur apparaît de nouveau, appelez le S.A.V. cheur de déroulement. La diode InfroisLa position du sélecteur de programme a été modifiée sable/Arrêt clignote après le lancement du programme. Tournez le sélecteur dans l'afficheur de de programme sur la position d'origine. déroulement. A Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/ Arrêt et positionnez le sélecteur sur Arrêt.

Recherche des anomalies

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complètement ou il reste encore trop d'eau dans le compartiment §.

Ce n'est pas un défaut. Les bruits d'aspiration en début et en fin de vidange sont normaux. La pression d'eau n'est pas suffisante.

– Nettoyez le filtre dans le tuyau d'arrivée d'eau.

– Enfoncez éventuellement la touche Hydro plus. Versez à l'avenir la lessive puis le produit anticalcaire dans la boîte à produits.

Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller.

Le tube d'aspiration n'est Nettoyez le tube d'aspiration, pas posé correctement cf. chapitre "Nettoyage et ou est obstrué. Entretien", Paragraphe "Nettoyage de la boîte à produits".

Recherche des anomalies

Des résidus élastiques gris adhèrent au linge lavé.

Vous avez versé trop peu de lessive ; le linge était fortement taché de graisse (huiles, crèmes).

La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge.

De la mousse s'échappe par l'avant du lavelinge.

Pendant le lavage, une mousse excessive s'est formée.

– Utilisez de la lessive en poudre contenant des agents de blanchiment. – Versez du détachant dans le compartiment j et la lessive liquide dans une boule-doseuse. – Ne mélangez jamais lessive liquide et détachant dans la boîte à produits. – Versez davantage de lessive ou utilisez des lessives liquides pour le linge portant ce type de taches. – Faites fonctionner le programme Blanc/Couleurs 60°C à vide avec de la lessive liquide avant le prochain lavage. – Essayez d'enlever les résidus de produit avec une brosse sur le linge sec. – Lavez le linge à l'avenir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes. Mettez moins de lessive au prochain lavage. Veuillez respecter les indications de dosage sur l'emballage de la lessive.

Recherche des anomalies

Problèmes à l'ouverture ou à la fermture du lave-linge Problème Cause L'ouverture de tambour Un déséquilibre a emn'est pas en haut. pêché que le positionnement automatique du tambour s'effectue normalement.

Le couvercle de machine ne s'ouvre pas.

Le lave-linge n'est pas raccordé électriquement.

Tournez le tambour sur la bonne position (jusqu'à ce que l'arrêt de tambour s'enclenche). Veillez dorénavant à mettre de grandes et de petites pièces de linge dans le tambour. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage. Branchez la fiche de l'appareil dans la prise.

Le lave-linge n'est pas enclenché.

Enclenchez le lave-linge avec la touche Marche/

Ouvrez le couvercle, comme décrit à la fin de ce chapitre.

La porte est bloquée dès que le bain dépasse 55°C afin d'éviter toute brûlure.

Le couvercle de cuve ne s'enclenche pas bien.

Le verrouillage du cou- Ouvrez complètement le vercle de cuve n'est couvercle de machine. Ferpas autorisé. mez alors le couvercle de cuve.

^ Arrêtez le lave-linge.

^ Dévissez le filtre jusqu'à ce que de l'eau s'écoule.

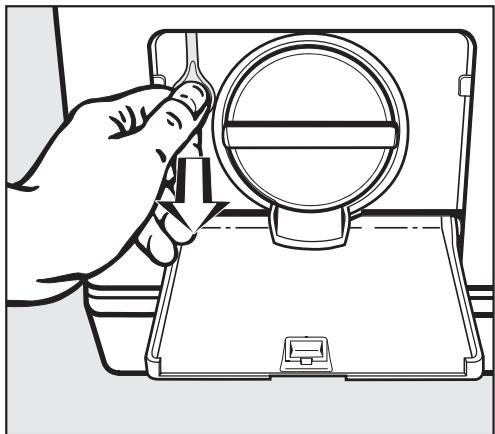

Pour interrompre la vidange : ^ refermez le filtre. ^ Ouvrez la trappe de vidange avec le déverrouilleur jaune.

Dès que l'écoulement d'eau est fini :

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25l).

,Attention : risque de brûlure si un programme haute température

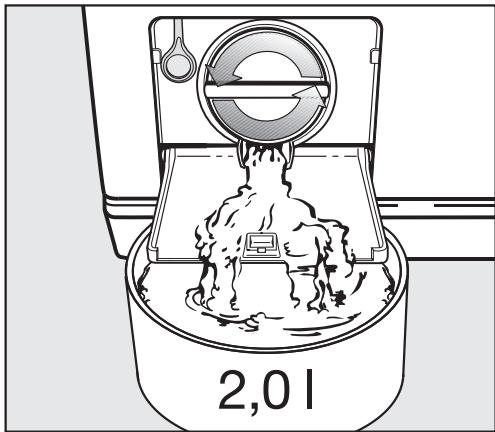

était en cours ! Vidange ^ Placez une bassine sous la trappe. Ne dévissez pas complètement le filtre.

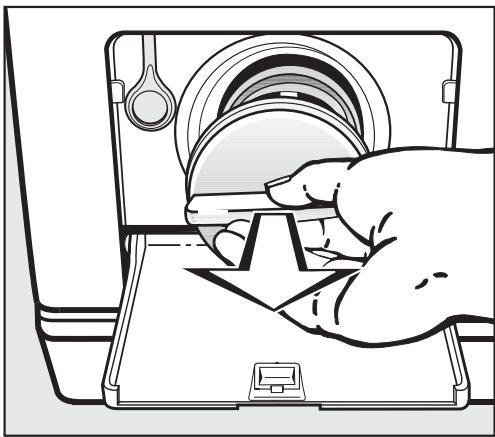

^ Dévissez complètement le filtre.

,S'assurer que le tambour est à

l'arrêt avant de décharger le linge.

Ne jamais mettre les mains dans un tambour qui tourne encore, risque de blessure.

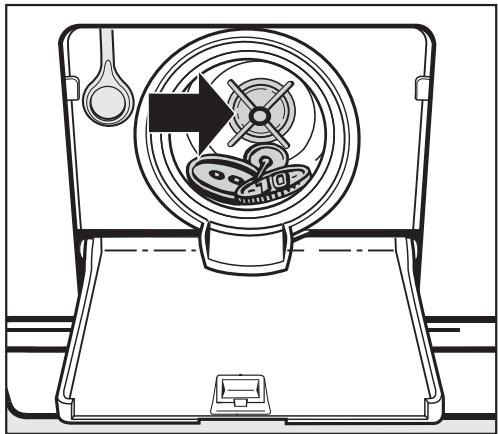

^ Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pièces etc.) et nettoyez l'intérieur.

^ Remontez le filtre et verrouillez-le bien.

,De l'eau s'écoule du lave-linge si

le filtre n'est pas remonté et vissé à fond.

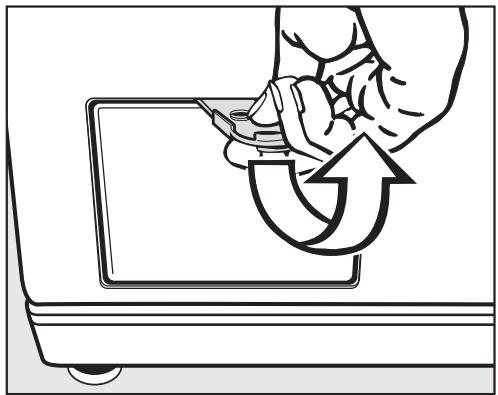

^ Tirez le déverrouillage de secours jusqu'à ce que le couvercle de machine s'ouvre.

^ Ouvrez le couvercle de machine à fond, le couvercle de cuve s'ouvre automatiquement.

Actualisation de la programmation

(diode PC) La diode PC est prévue pour l'actualisation par un technicien des programmes de lavage en fonction des évolutions techniques prévisibles. La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procédés de lavage. Miele vous signalera les possibilités d'actualiser votre lave-linge. Conditions et période de garantie Ce lave-linge bénéficie d'une garantie de 1 an. Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "Les services" ou nous renvoyer la carte constructeur jointe. Vous trouverez de plus amples informations sur les conditions de garantie dans le livret de garantie. Accessoires en option Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.

Installation et raccordement

a Branchement électrique

^ Dévissez les quatre vis extérieures A et retirez-les.

^ Dévissez complètement les quatre vis B. Ces vis doivent rester sur les sécurités de transport.

,Après avoir enlevé les tiges de

transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent présenter un risque de blessure.

^ Fermez les quatre grands trous avec des caches.

Conservez les sécurités de transport et les vis. Les sécurités de transport doivent être montées avant tout transport du lave-linge (par ex. lors d'un déménagement) ! Remontage des sécurités de transport ^ Le remontage se fait en sens inverse du démontage.

^ Enlevez les sécurités de transport.

Compensez les inégalités du sol avec les pieds à vis.

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".

,Les pieds de l'appareil et le sol doivent être secs sinon le lave-linge risque de déraper lors de l'essorage.

Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage. Sur un plancher en bois : – placez l'appareil sur une planche en bois (min. 60 x 45 x 3 cm). Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher. – installez la machine dans la mesure du possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

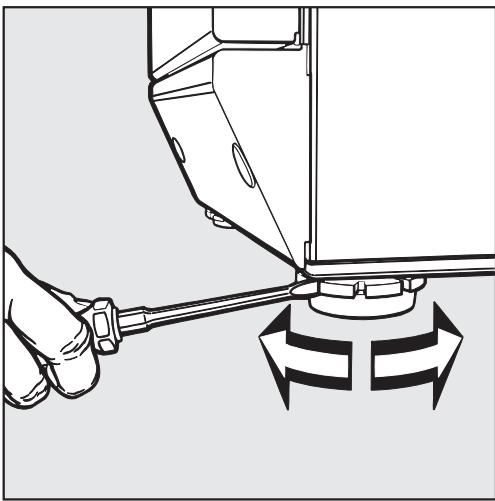

^ Dévissez le pied (éventuellement les deux pieds) jusqu'à ce que le lavelinge soit droit.

^ Maintenez le pied avec une pince multiprises. ^ Vissez le contre-écrou à fond contre la carrosserie avec un tournevis.

Installation et raccordement

Le système Watercontrol Miele Le système anti-fuites Watercontrol Miele vous protège contre les risques de dégâts des eaux liés au lave-linge. Ce système comporte trois éléments : 1) le tuyau d'arrivée d'eau 2) l'électronique et le boîtier 3) le tuyau de vidange 1) Le tuyau d'arrivée d'eau – protection contre l'éclatement du tuyau

– La sécurité anti-débordement

Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un certain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôlée. 3) Le tuyau de vidange Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieure à 7 000 kPa.

2) L'électronique et le boîtier – tôle de fond Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrivée d'eau est interrompue et l'eau se trouvant dans la cuve est vidangée.

Installation et raccordement

En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable. Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté 3/4" (20/27). Si vous ne disposez pas d'un robinet de ce type, faites-le monter par un installateur agréé.

,Le raccord fileté est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau.

Modifiez éventuellement la position du joint et du raccord fileté. Ce flexible n'est pas conçu pour l'eau chaude. Entretien En cas de remplacement, n'utilisez que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7 000 kPa.

La taille de tuyau disponible va jusqu'à

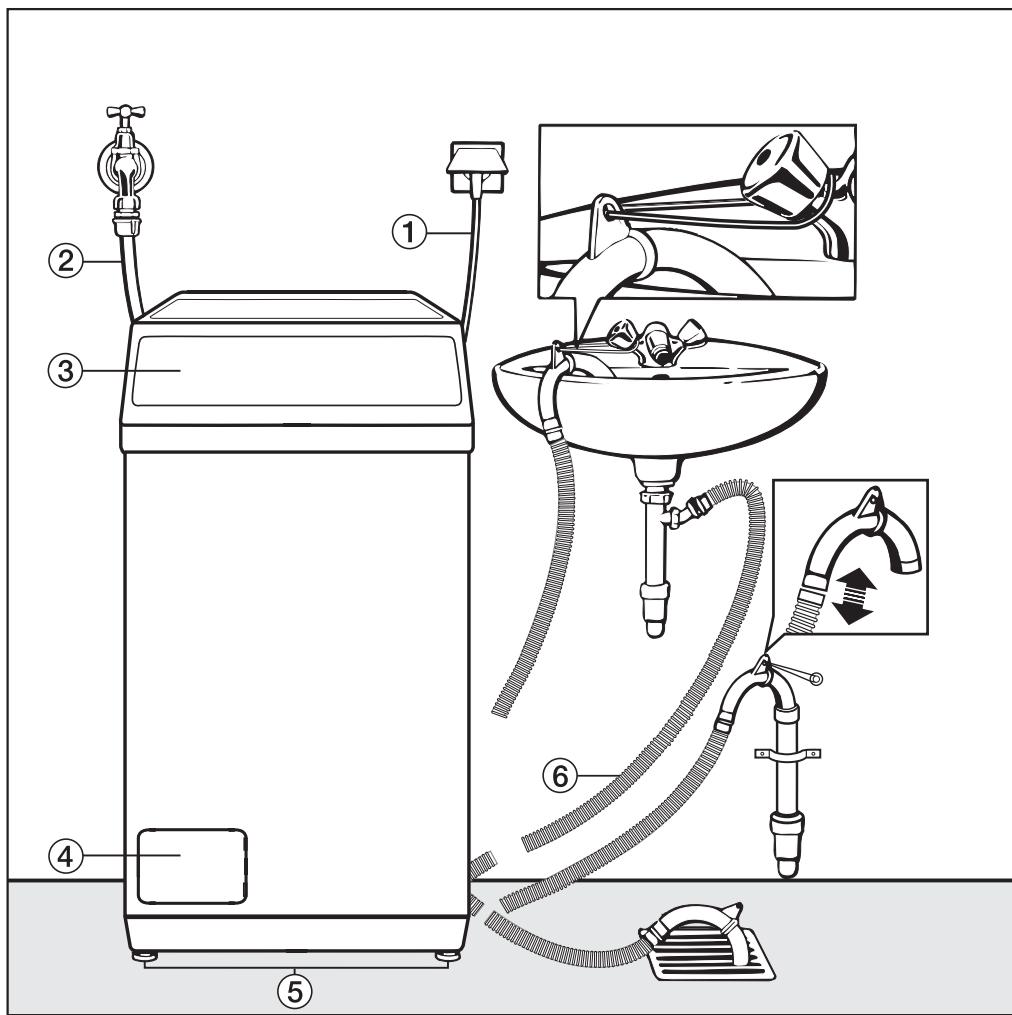

5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spécialisés. Possibilités de vidange : 1. Suspension dans un lavabo ou un évier :

a Embout b Ecrou moleté pour évier

3. Evacuation dans une vidange au sol

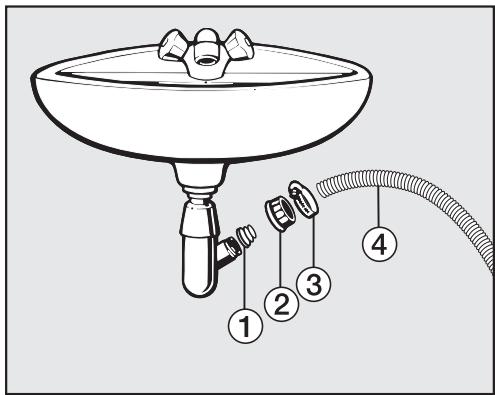

(puits d'écoulement). 4. Raccordement à un lavabo avec raccord plastique.

La prise avec mise à la terre doit toujours être accessible pour pouvoir débrancher le lave-linge de l'alimentation électrique. Le branchement doit être conforme aux normes EDF. Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel. Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA. Dans ce cas utiliser uniquement un disjoncteur de type A t. La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.

– Le sélecteur de programme est positionné sur d Arrêt.

A Pressez la touche Départ et maintenez-la enfoncée pendant les opérations B à C.

Vous avez le choix entre quatre réglages :

B Enclenchez le lave-linge avec la touche Marche/Arrêt.

Option 1 : davantage d'eau au rinçage

C Attendez que la diode de la touche

Départ s'allume. . .

Option 4 : davantage d'eau au lavage et au rinçage et un rinçage supplémentaire en programmes Blanc/Couleurs et Synthétique

Pour programmer et enregistrer, effectuez les opérations A à G. Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition : – Le lave-linge a été arrêté avec la touche Marche/Arrêt – Le lave-linge est fermé.

F En appuyant sur la touche Départ vous pouvez sélectionner différentes options.

Un P clignote alternativement avec un 1 = réglage 1 sélectionné 2 = réglage 2 sélectionné 3 = réglage 3 sélectionné 4 = réglage 4 sélectionné Express et Automatic. Si Délicat est programmé, chaque cycle de ces programmes sera lavé avec le rythme Délicat. Délicat est désactivé en sortie usine. Pour programmer et enregistrer, effectuez les opérations A à G. Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition :

A Pressez la touche Départ et maintenez-la enfoncée pendant les opérations B à C.

B Enclenchez le lave-linge avec la touche Marche/Arrêt. C Attendez que la diode de la touche Départ s'allume. . . D . . . puis relâchez la touche Départ. E Tournez le sélecteur sur le programme Blanc/Couleurs 40°C : P clignote à l'affichage, suivi du chiffre 0 ou 1. 0 = Délicat est désactivé. 1 = Délicat est activé. F En appuyant sur la touche Départ, vous pouvez faire passer l'affichage de 0 à 1 ou de 1 à 0. G Arrêtez le lave-linge avec la touche Marche/Arrêt. Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

– Le lave-linge a été arrêté avec la touche Marche/Arrêt.

– Le lave-linge est fermé. – Le sélecteur de programme est positionné sur d Arrêt.

Le refroidissement du bain est effectué si la température 95°C est sélectionnée.

Il est conseillé d'activer le refroidissement du bain dans les cas suivants : – pour éviter tout risque d'ébouillantage si le tuyau d'évacuation est fixé dans un lavabo ou un évier. – dans les bâtiments non pourvus d'un tuyau d'évacuation conforme à DIN 1986. Le refroidissement du bain lessiviel dans le programme Blanc/Couleurs n'est pas activé au départ de l'usine. Pour programmer et enregistrer, effectuez les opérations A à G. Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition : – Le lave-linge a été arrêté avec la touche Marche/Arrêt – Le lave-linge est fermé. – Le sélecteur de programme est positionné sur , Arrêt. 56

A Pressez la touche Départ et maintenez-la enfoncée pendant les opérations B à C.

B Enclenchez le lave-linge avec la touche Marche/Arrêt. C Attendez que la diode de la touche Départ s'allume. . . D . . . puis relâchez la touche Départ. E Tournez le sélecteur sur le programme Blanc/Couleurs 30°C : P clignote à l'affichage, suivi du chiffre 0 ou 1. 0 = le refroidissement du bain est désactivé. 1 = le refroidissement du bain est activé. F En appuyant sur la touche Départ, vous pouvez faire passer l'affichage de 0 à 1 ou de 1 à 0. G Arrêtez le lave-linge avec la touche Marche/Arrêt. Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

Fonctions optionnelles

Pour programmer et enregistrer, effectuez les opérations A à G. Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition : – Le lave-linge a été arrêté avec la touche Marche/Arrêt. – Le lave-linge est fermé.

A Pressez la touche Départ et maintenez-la enfoncée pendant les opérations B à C.

B Enclenchez le lave-linge avec la touche Marche/Arrêt. C Attendez que la diode de la touche Départ s'allume. . . D . . . puis relâchez la touche Départ. E Positionnez le sélecteur de programme sur Synthétique 60°C : P clignote à l'affichage, suivi du chiffre 0 ou 1. 0 = la fonction mémoire est désactivée. 1 = la fonction mémoire est activée. F En appuyant sur la touche Départ, vous pouvez faire passer l'affichage de 0 à 1 ou de 1 à 0. G Arrêtez le lave-linge avec la touche Marche/Arrêt. Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

– Le sélecteur de programme est positionné sur , Arrêt.

Si vous sélectionnez la fonction additionnelle Trempage, le temps du trempage sera ajouté au programme de lavage. La touche Trempage est réglée sur un temps de trempage de deux heures en usine. Pour programmer et enregistrer, effectuez les opérations A à G. Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

A Pressez la touche Départ et maintenez-la enfoncée pendant les opérations B à C.

B Enclenchez le lave-linge avec la touche Marche/Arrêt. C Attendez que la diode de la touche Départ s'allume. . . D . . . puis relâchez la touche Départ. E Positionnez le sélecteur de programme sur Synthétique 40°C : P clignote à l'affichage, suivi du chiffre 1, 2, 3 ou 4. F En appuyant sur la touche Départ vous pouvez sélectionner différentes options. Un P clignote alternativement avec un 1 = 2 h de temps de trempage (réglage usine) 2 = 1 h 30 de temps de trempage

Miele vous offrent de nombreux programmes spéciaux dont le déroulement est spécialement mis au point pour des textiles spécifiques. Avec le développement de sa propre série de produits de lavage et de soin du linge (CareCollection), Miele vous propose un système unique pour le lavage et l'entretien de votre linge.

Voici une présentation des produits de la CareCollection Miele pour le linge. Vous pouvez commander ces articles et bien d'autres encore sur Internet :

Lessives spéciales Miele Le liquide imperméabilisant Miele enveloppe les fibres textiles et leur donne un effet hydrofuge, coupe-vent et antisalissant sans rendre la surface des vêtements collante. Le textile conserve entièrement ses propriétés respirantes et son élasticité.
