MODE D'EMPLOI FIORD EDILKAMIN

L'imballo contiene :

Introduction	19
Consignes de sécurité 20
Dimensions	21
Données techniques 22
Emballages	23
Montage de la décoration du tiroir 24
Kit de canalisation (option) 25
Orientation de l'évacuation des fumées 26
Installation	27
Mode de emploi 29
Entretien	32
En cas de problèmes 33

La société EDILKAMIN S.p.A. ayant son siège légal à C.so de Via Vincenzo Monti 47 - 20123 Milan - Code Fiscal P.IVA 0192220192

Déclare sous sa propre responsabilité: Les poêles à bois indiqués ci-dessous sont conformes au Règlement UE 305/2011 et à la Norme européenne harmonisée EN 13240:2001 + A2:2004 + AC:2006 + AC:2007

POÊLES À BOIS, avec marque commerciale EDILKAMIN, dénommés FIORD, FIORD6 N° DE SÉRIE: RÉF. Plaque des caractéristiques FIORD6 : Déclaration de performance (DoP EK n° 133) FIORD : Déclaration de performance (DoP EK n° 134) Réf. Plaque des caractéristiques

La garantie d'Edilkamin est limitée uniquement au produit.

Madame, Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit.

Avant de l'utiliser, nous vous demandons de lire attentivement cette fiche, afin de pouvoir profiter au mieux et en toute sécurité de toutes ses prestations.

Ce manuel fait partie intégrante du produit, nous vous demandons de le conserver pendant toute la vie du produit.

En cas de perte, il faut en demander une copie au revendeur ou la télécharger dans l'espace téléchargements du site www.edilkamin.com

- Après avoir déballé le produit, assurez-vous qu'il est intact et que son contenu est complet.

En cas d'anomalies, adressez-vous tout de suite au revendeur chez lequel vous avez effectué l'achat et remettez-lui une copie du livret de garantie et de la facture.

Toutes les lois locales et nationales et les Normes Européennes doivent être respectées lors de l'installation et de l'utilisation de l'appareil. Pour l'installation et pour ce qui n'est pas expressément indiqué, se référer aux normes locales de chaque pays.

Le produit est identifié de façon univoque grâce à un numéro de sept chiffres, le "coupon de contrôle".

Conservez:

• lecertificatdegarantiequevousaveztrouvédans le produitle
• le document fiscal d'achat que vous a délivré le revendeur
• la déclaration de conformité que vous a délivrée l'installateur.

Ces documents vous seront demandés par le revendeur ou par le Centre d'Assistance en cas de demandes d'informations, d'entretien ou autre.

Le contenu de ce manuel est la propriété d'Edilkamin. Aucune partie ne peut être reproduite ni modifiée sans l'autorisation d'Edilkamin.

Les détails représentés sont indicatifs, du point de vue graphique et géométrique.

SIGNIFICATION DES SYMBOLES

Dans plusieurs parties de la notice sont utilisés les symboles suivants:

ATTENTION:

lire attentivement et comprendre le message auquel il se réfère car l'inobservation de ce qui est écrit ci-après peut provoquer de graves dommages au produit et mettre en danger la vie de celui qui l'utilise.

INFORMATIONS:

l'inobservation de ce qui prescrit compromettra l'utilisation du produit.

• Une installation erronée, un entretien inapproprié peuvent causer des risques liés à la sécurité, pour lesquels Edilkamin n'aura pas à répondre.
• Le poêle n'est pas conçu pour être utilisé par des personnes, y compris des enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
  • Le poêle n'est conçu pour la cuisson
• Le poêle est conçu pour brûler du bois sec dans les quantités et selon les modalités décrites dans ce manuel.
• Le poêle est conçu pour un usage d'intérieur et dans des pièces ayant un taux d'humidité normal
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie qui se trouve dans le poêle
• Le poêle doit être installé dans des locaux où il n'y a pas de risques d'incendieEn cas d'incendie, appeler les autorités compétentes
• Ne pas éteindre le feu avec de l'eau
• Le poêle doit être conservé dans des lieux secs et à l'abri des intempéries.

Les risques liés à la sécurité peuvent être causés, entre autre, par :

• le contact avec le feu et des parties chaudes (ex : vitre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le poêle est éteint mais chaud, toujours utiliser le gant fourni. Dans le cas contraire, il y a un risque de brûlure
• l'utilisation de produits non adaptés pour l'allumage (ex : alcool). NE PAS ALLUMER NI RAVIVER LA FLAMME AVEC DES PRODUITS LIQUIDES PULVÉRISÉS OU AU LANCE-FLAMMES II y a un risque de graves brûlures et de dommages aux biens et aux personnes.
• l'utilisation de combustibles autres que du bois sec. NE PAS BRÛLER DANS LE FOYER DES DÉCHETS, DU PLASTIQUE OU AUTRE QUI NE SOIT PAS DU BOIS SEC. Il y a des risques d'encrassement du produit, d'incendies du conduit de cheminée et cela provoque des dommages à l'environnement.
• l'utilisation de combustibles dans des quantités différentes de des quantités indiquées. NE PAS SURCHARGER LE FOYER. Il y a des risques de déformations du foyer avec un danger pour les personnes en cas de tentatives de réparation ainsi que des altérations irréversibles de la couleur de la peinture sur les parties métalliques. Ni Edilkamin, ni le revendeur ne répondront de cela.

• le nettoyage du foyer à chaud. NE PAS ASPIRER À CHAUD. Il y a un risque de détérioration de l'aspirateur et de dispersion de fumée dans l'environnement

• le nettoyage du conduit de cheminée avec des substances diverses. NE PAS EFFECTUER DE NETTOYAGES ARTISANAUX AVEC DES PRODUITS INFLAMMABLES. Il y a des risques d'incendie et de retours de flamme.

• le nettoyage de la vitre chaude avec des produits inadaptés. NE PAS NETTOYER LA VITRE À CHAUD NI AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE LES PRODUITS RECOMMANDÉS OU DES CHIFFONS SECS. Il y a le risque de fissurer la vitre ainsi que des dommages permanents et irréversibles de la vitre
• le dépôt de matériaux inflammables en deçà des distances de sécurité indiquées par ce manuel. NE PAS POSER DE LINGE SUR LE POÊLE. NE PAS PLACER D'ÉTENDOIR À UNE DISTANCE INFÉRIEURE QUE LA DISTANCE DE SÉCURITÉ. Tenir éloigné de l'appareil en cours d'utilisation toute forme de liquide inflammable. Risque d'incendie.
• Occlusion des ouvertures d'aération dans la pièce ou des entrées d'air. NE PAS BOUCHER LES OUVERTURES D'AÉRATION, NI BLOQUER LE CONDUIT DE FUMÉE. Il y a un risque de retour de fumée dans la pièce avec des dommages aux biens et aux personnes.
• l'utilisation du poêle comme appui ou comme escabeau. NE PAS MONTER SUR LE PRODUIT NI UTILISER COMME SUPPORT. Il y a un risque de dommages aux biens et aux personnes
• l'utilisation du poêle avec le foyer ouvert. NE PAS UTILISER LE POÊLE AVEC LA PORTE OUVERTE. Pour plus de sécurité, le poêle est doté d'un ressort qui permet au produit de se fermer automatiquement.
• l'ajout de combustible et l'ouverture de la porte en s'approchant du feu avec des vêtements inflammables et amples. NE PAS ouvrir la porte ni s'approcher de la vitre avec des vêtements larges et inflammables, dont les extrémités pourraient prendre feu.
• l'ouverture de la porte avec sortie de matière incandescente. NE PAS jeter de matière incandescente hors du poêle. Risque d'incendie.

En cas de doutes, ne pas prendre d'initiatives de manière autonome, mais contacter le revendeur ou l'installateur.

FIORD- FIORD 6
- dimensions intérieures du foyer cm 29 (L) x 23 (P) x 38,5 /53,5(H)

131,5 cm 133,5 cm

Sortie fumées ∅ 15 cm

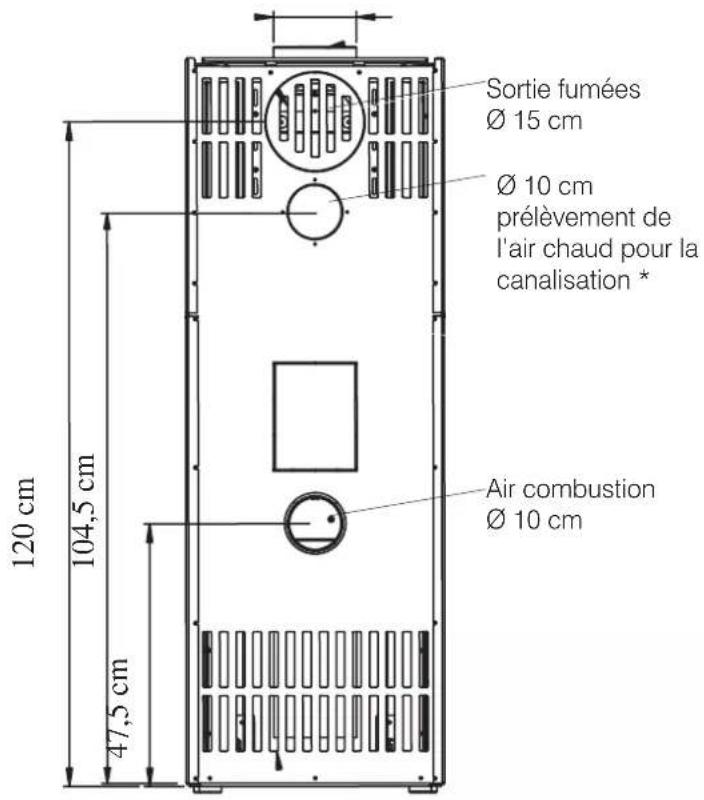

Sortie fumées Ø 15 cm Ø 10 cm prélèvement de l'air chaud pour la canalisation * Air combustion Ø 10 cm 120 cm 104,5 cm 47,5 cm

* utiliser le kit spécial (les instructions de montage se trouvent dans le kit)

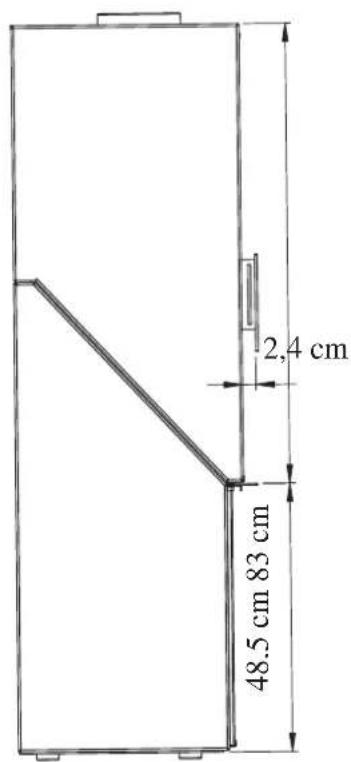

2,4 cm 48.5 cm 83 cm

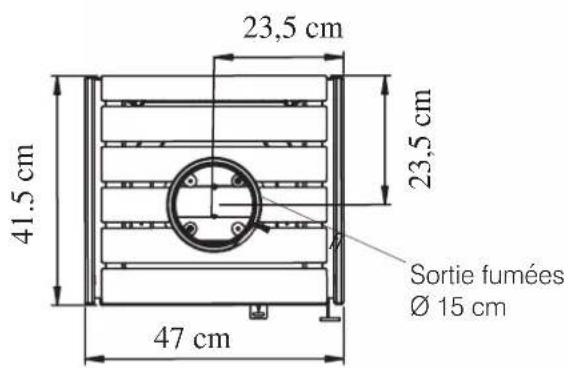

23,5 cm 41.5 cm 23,5 cm 47 cm Sortie fumées Ø 15 cm

Figura 1

CARACTÉRISTIQUES TECHNIQUES en conformité avec EN 13240Les données reportées sont indicatives et relevées durant la phase de certification par un organisme agréé dans les conditions fixées par la norme.
	Puissance nominal
	FIORD6 FIORD
Puissance utile 6,6 8 kW
Rendement 85,6 85,6 %
Émissions CO 13% O_2	0,095 0,076 %
Température des fumées 160 199 °C
Tirage minimum 12 12 Pa
Consommation combustible	1,7 2	kg/h
Volume de chauffe *	170 210	m	3
Diamètre conduit fumées (mâle)	150 150	mm
Diamètre conduit prise air extérieur (mâle)	100 100	mm
Poids avec emballage	150 150 kg
Catégories d'efficacité énergétique, selon les règlements de l'UE 2015-1186 (A++/G)	A+

* Pour le calcul de la consommation, on a utilisé une puissance calorifique de 4,6 kW/kg.
** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉE
	Puissance nominal
	FIORD6	FIORD
Température de sortie des fumées à l’évacuation	192	239	°C
Tirage minimum	5	5	Pa
Débit des fumées	6	6,1	g/s

EDILKAMIN s.p.a. se réserve le droit de modifier sans préavis ses produits et selon son jugement sans appel.

DÉBALLAGE

Les matériaux de composition de l'emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune procédure d'élimination particulière.

Le stockage, l'élimination ou, éventuellement, le recyclage sont à la charge de l'utilisateur final conformément aux lois en vigueur en la matière.

L'emballage contient :

• la structure ;
• le décor du tiroir porte-bois dans la finition choisie ;
• le bouchon de fermeture supérieur en cas d'installation de l'évacuation des fumées à l'arrière.

Effectuer chaque mouvement en position verticale. Respecter les réglementations applicables en matière de sécurité.

Ne pas renverser l'emballage. Faire particulièrement attention aux pièces à assembler.

L'emballage doit être inspecté pour vérifier l'état du produit.

Vérifier l'état du produit à la réception et signaler immédiatement au revendeur toute anomalie.

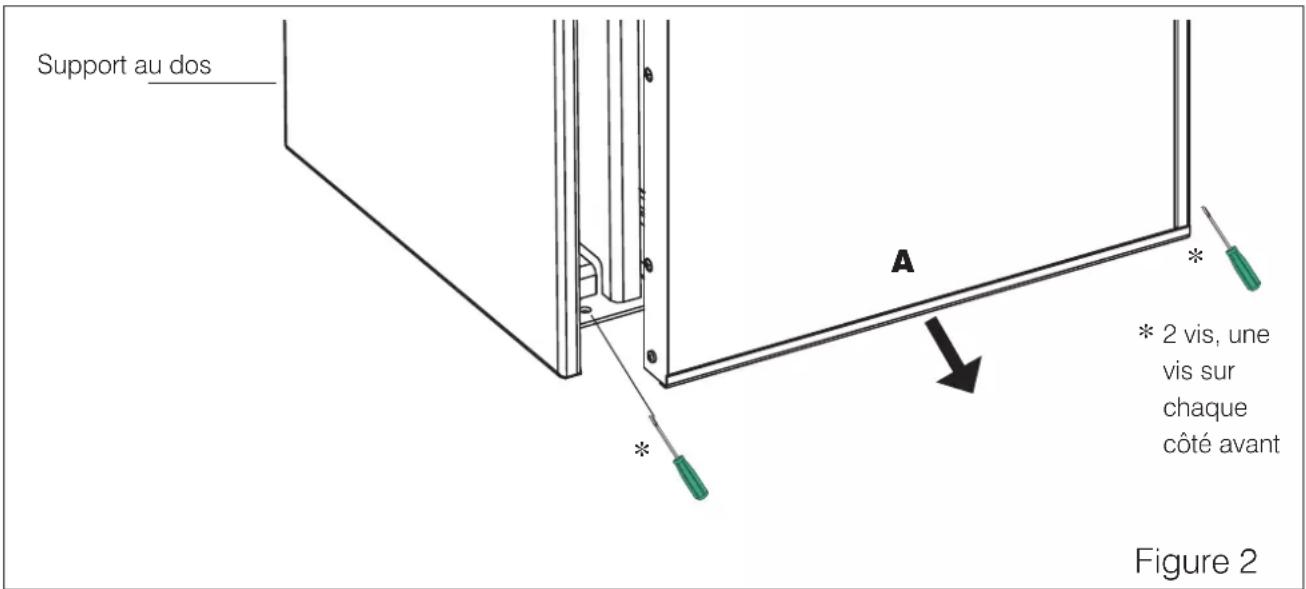

POUR ENLEVER LE PRODUIT DE LA PALETTE :

• retirer le tiroir porte-bois (A) ;
- dévisser les deux vis de fixation sur la palette au niveau des côtés du tiroir porte-bois ;
- dévisser le support de fixation à la palette à l'arrière du produit ;
• retirer le poêle de la palette en évitant tout choc.

Support au dos A * 2 vis, une vis sur chaque côté avant Figure 2

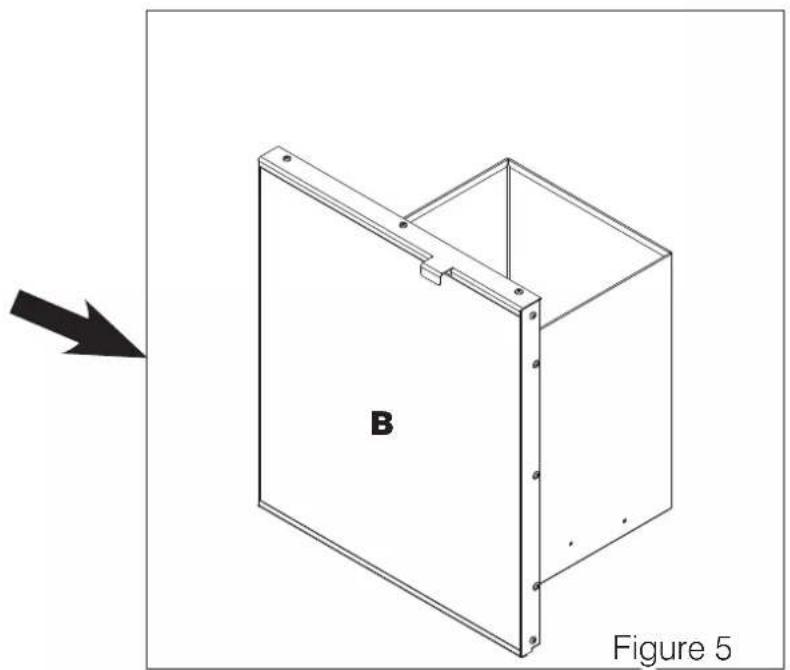

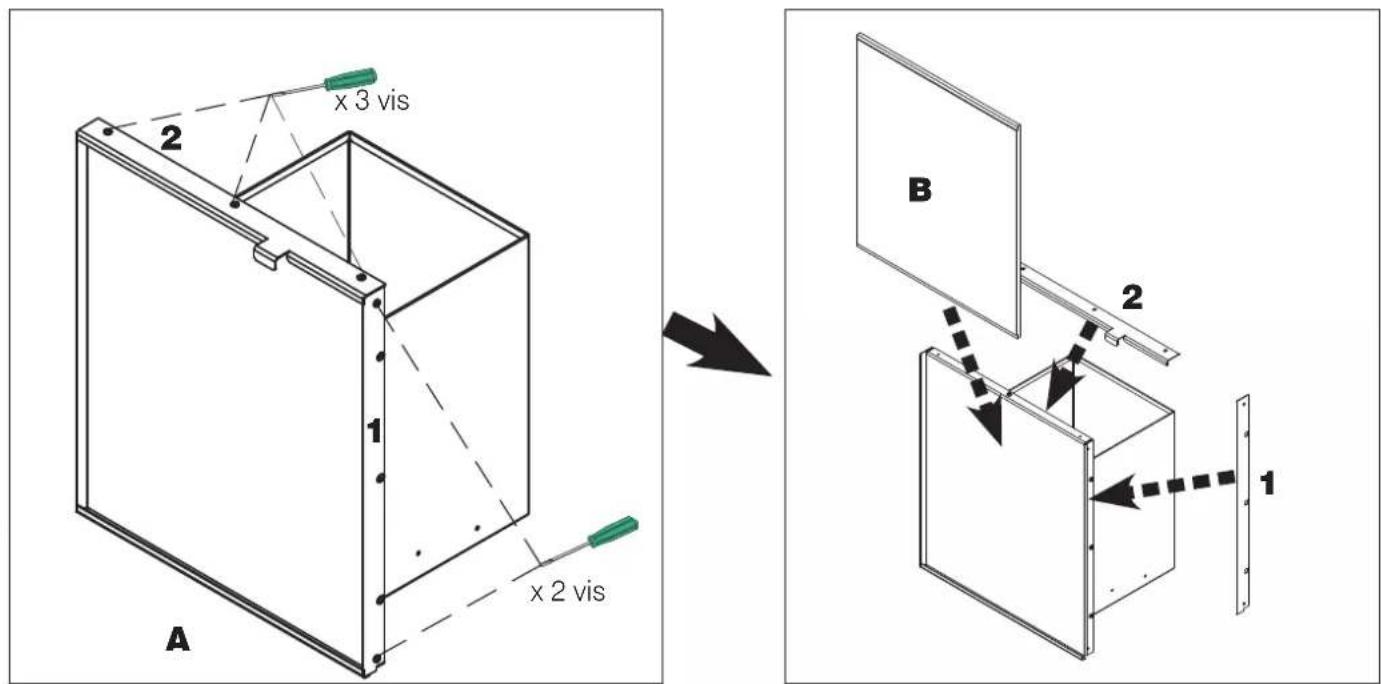

Pour monter la décoration (B) du tiroir, procéder comme suit : Voir la figure ci-dessous.

• Extraire tout le tiroir porte-bois (A)-Figure 3 ;
• Desserrer les vis extérieures sur un côté (1) et les trois vis sur la façade supérieure (2) - Figure 3;
• Enlever le côté métallique du tiroir (1) et la façade supérieure (3)- Figure 3 ;
• Enfiler la décoration (B) par le haut - Figure 4;
• Replacer le côté métallique du tiroir (1) et la façade supérieure (2) et revisser les vis retirées précédemment - Figure 5.

S'il faut compenser des espaces entre la structure et la décoration, appliquer (sur la partie non apparente) le joint fourni.

x 3 vis x 2 vis A B 1 2

Figure 3 Figure 4

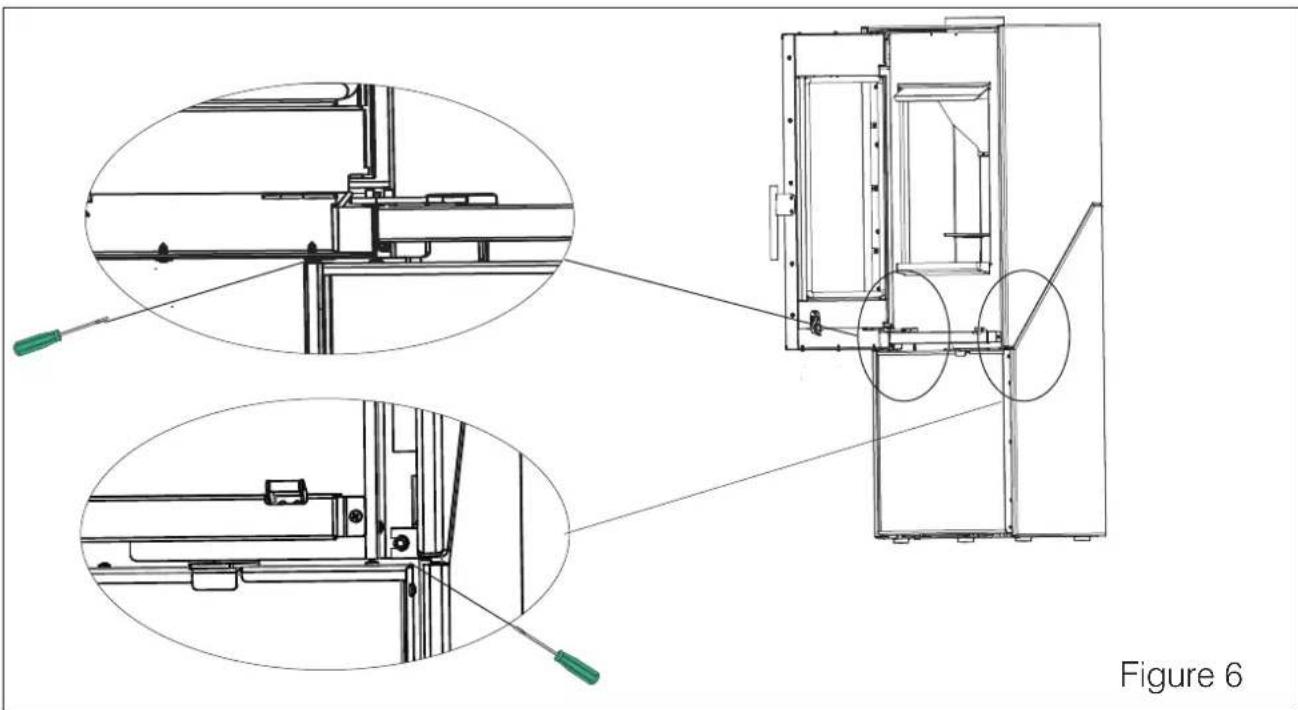

Pour tous les ajustements de l'alignement des côtés, ouvrir la porte de la chambre de combustion et régler les supports

L'air chaud pénètre dans la pièce suite à un mouvement naturel (convection naturelle) sans l'utilisation de ventilateurs.

Un kit Air Diffuser avec ventilateur est disponible pour la distribution de l'air chaud dans d'autres pièces.

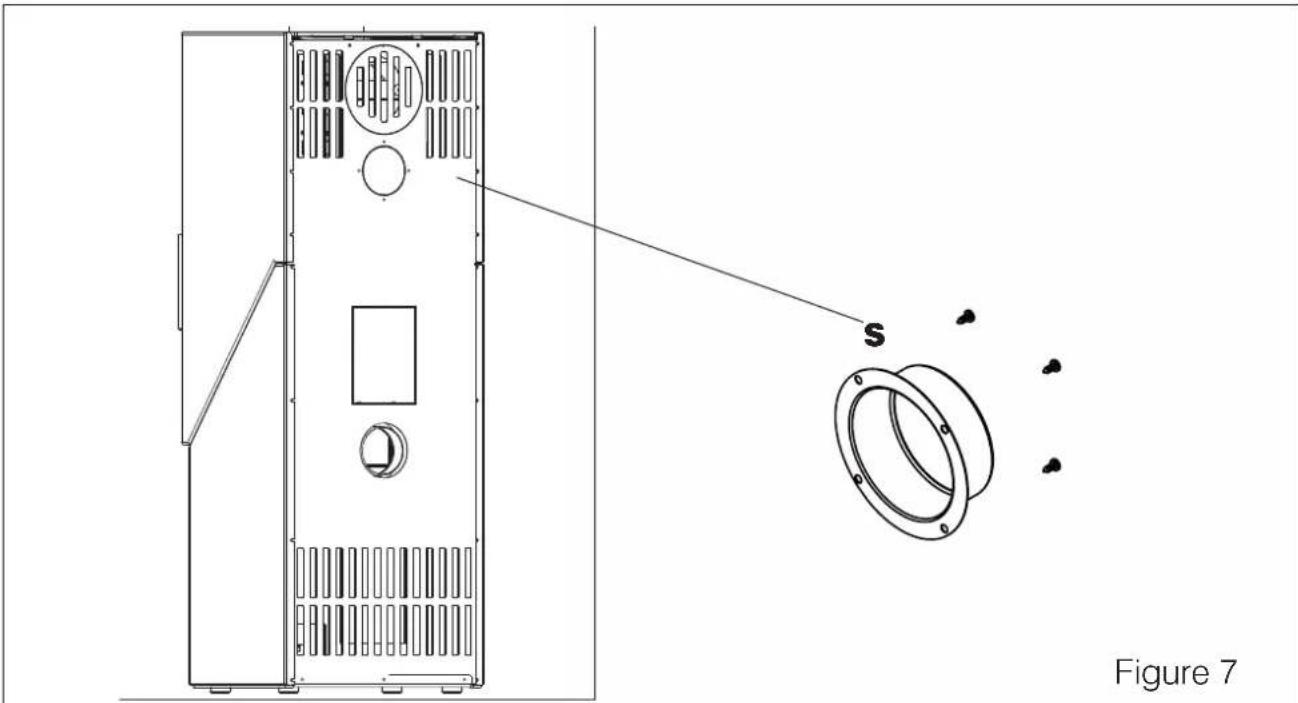

RACCORDEMENT DU KIT DE CANALISATION D'AIR CHAUD (en option)

Le poêle est conçu pour le raccordement du kit Air Diffuser adjacent, qui permet de canaliser (et diriger avec l'aide d'un ventilateur), l'air dans une autre pièce.

Pour raccorder le Kit Air Diffuser (instructions avec le kit), il faut d'abord visser le support (S) en option à l'entrée du tuyau de canalisation.

Le support rectangulaire fourni avec le kit n'est pas necessarie pour Fior et Fiord6.

Le poêle est prédisposé pour le raccordement du tuyau de sortie des fumées par l'arrière et par le haut. Le poêle est livré configuré pour la sortie du tuyau de sortie des fumées par le haut.

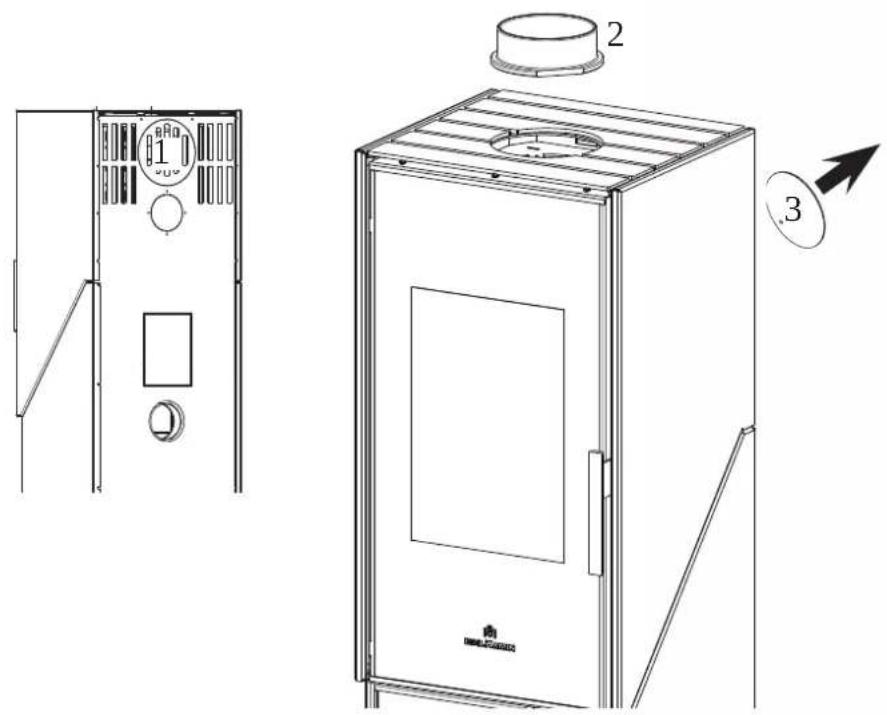

Pour la sortie des fumées à l'arrière (voir figure cidessous)

• retirer la membrane pré-découpée à l'arrière (1)
- dévisser les deux vis du collier de raccordement des fumées placé sur le dessus du poêle (2) et les deux vis qui fixent le bouchon à l'arrière du poêle (3)
- inverser les deux composants (collier de raccordement des fumées 2 et bouchon 3) et les revisser en faisant attention aux joints
- utiliser, pour fermer le trou de sortie des fumées par le haut, le couvercle métallique fourni avec le produit

Le poêle a pas de pieds.

Placer le poêle sur une surface plane, parfaitement horizontale.

• l'installation du poêle doit être effectué par du personnel qualifié;
• toutes les lois locales et nationales et les normes européennes doivent être respectées lors de l'installation et de l'utilisation du produit.
• En cas d'installation dans une copropriété, il est nécessaire d'obtenir un avis positif de l'administrateur.

Vous fournissons ci-après les indications à caractère général, en prenant comme exemple et comme principe la réglementation italienne UNI 10683.

Vérification de la conformité de la pièce d'installation

• Le volume de l'espace doit être supérieur à 15 m ^3
• Il est interdit d'effectuer l'installation dans la chambre à coucher, dans les sal-les de bain ou dans des pièces où il y a un autre équipement qui prélève de l'air pour la combustion ou dans des pièces ayant une atmosphère explosive. Les éventuels ventilateurs d'extraction peuvent causer des problèmes de tirage s'ils sont en fonction dans la même pièce ou le même espace où est installé le produit.
• En Italie, vérifier les compatibilités au sens d'UNI 10683 et UNI 7129 en pré-sence de produits à gaz.
• Le sol doit pouvoir supporter le poids du poêle et des accessoires.

Protection de la chaleur et distances de sécurité

Toutes les surfaces de l'édifice jouxtant le poêle doivent être protégées con-tre la surchauffe. Les mesures d'isolation à adopter dépendent du type des surfaces présentes.

Les distances de matériels inflammables doivent être :

• 25 cm sur le coté ;
• 20 cm derrière

En cas d'installation sur un sol en matériau inflammable et/ou combustible ou ayant une capacité de charge insuffisante, il est conseillé de placer le poêle sur une plaque en acier ou en verre pour la distribution de la charge. Demander l'option au revendeur.

SYSTÈME CHEMINÉE

(Conduit de cheminée, tuyau collecteur et pot de cheminée)

Ce chapitre est rédigé selon les normes européennes EN 13384, EN 1443, EN 1856, EN 1457. L'installateur doit tenir compte de ces normes et toute autre norme locale éventuelle. Le présent manuel ne substitue en aucun cas les normes en vigueur.

Le poêle doit être raccordé à un système d'évacuation des fumées adéquat qui garantit l'évacuation en toute sécurité des fumées produits par la combustion.

Avant de placer le poêle, il est nécessaire de vérifier que le tuyau collecteur soit adapté.

CONDUIT DE CHEMINÉE, TUYAU COLLECTEUR

Le conduit de cheminée (conduit qui relie le raccord de sortie des fumées du foyer avec la bouche du tuyau collecteur) et le tuyau collecteur doivent, entre autres consignes de respect des normes:

• recevoir l'évacuation d'un seul produit (l'évacuation de plusieurs produits en-semble n'est pas admise)
• avoir essentiellement un cours vertical
• ne présenter aucun tronçon en contre-pente
• avoir une section interne circulaire de préférence et ayant au moins un rapport entre les côtés inférieurs à 1,5.
• terminer au niveau du toit avec un pot de cheminée adapté : l'évacuation directe par le mur vers des espaces fermés, même à ciel ouvert, est interdite
• être réalisés avec des matériaux ayant une classe de réaction au feu A con-formément à UNI EN 13501 ou norme nationale analogue
• être certifiés claire-ment, avec une plaque cheminée s'ils sont en métal
• maintenir la section initiale

LE CONDUIT DE CHEMINÉE

• s'il est en métal, il doit être pourvu du marquage CE (EN 1856-2) ou se référant à une réglementation analogue ;
• il ne peut pas être en matériau métallique flexible
• pour contrôler le flux, il est conseillé d'installer un volet en cas de tirage supérieur à 25 Pa

LE TUYAU COLLECTEUR:

• doit avoir un tirage en mesure de créer une dépression d'environ 12 Pa dans l'idéal. Un tirage inférieur peut provoquer une fuite de fumée en cas d'ouver-ture de la porte ; une valeur supérieure tend à générer une combustion rapide avec diminution du rendement
• doit avoir une dimension constante pour permettre l'évacuation des fumées (EN 13384-1)
• de préférence, il doit être calorifugé en acier, avec une section intérieure circulaire. Si la section est rectangulaire, les arêtes intérieures doivent avoir un rayon non inférieur à 20 mm et un rapport entre les dimensions intérieures < à 1,5doit avoir normalement une hauteur minimale de 3,5-4 mètres
  • doit maintenir une section constante
• doit être imperméable et isolé thermiquement pour garantir le tirage
• doit prévoir, de préférence, une chambre de collecte des corps non brûlés et des condensats éventuels.
• doit être de catégorie T400 au moins, avec une bonne résistance au feu de suie
• S'il est déjà présent, il faut bien le nettoyer pour éviter les risques d'incendie.

LE POT DE CHEMINÉE

• doit être de type anti-refouleur
- doit avoir une section interne équivalente au diamètre du tuyau collecteur et une section de passage des fumées à la sortie au moins égale au double du diamètre intérieur du tuyau collecteur
- en cas de tuyaux collecteurs doublés (dont il est recommandé qu'ils soient espacés entre eux de 2 m au moins), le pot de cheminée du conduit collecteur qui reçoit l'évacuation du produit à combustion solide ou du produit de l'étage supérieur devra surplomber de 50 cm au moins
• doit aller au-delà de la zone de reflux
• doit permettre l'entretien de la cheminée

PRISE D'AIR EXTERNE

Pour réintégrer l'oxygène brûlé pendant le fonctionnement du poêle, il est nécessaire de prévoir dans la pièce d'installation une prise d'air externe adaptée.

La prise d'air doit être effectuée de préférence au niveau du sol et elle doit avoir une surface passante de 200 cm² (∅ 16) au moins.

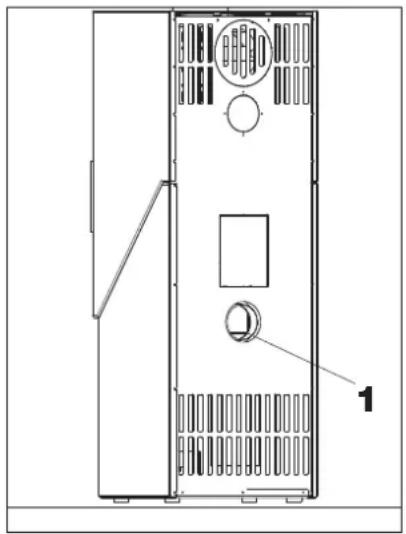

Dans l'alternative, il est possible de prélever l'air pour la combustion directement de l'extérieur. Raccorder un tuyau ∅ 10 cm directement à l'arrière du poêle (1), en appli-quant une grille de protection qui ne doit pas réduire le diamètre utile de pas-sage. Il est conseillé de ne pas dépasser 3 mètres de long selon le tirage du tuyau collecteur.

Le poêle est conçu pour brûler des bûches en bois ou des briquettes de sciure. Utiliser des bûches de bois sec (humidité max 20%).

L'utilisation de bois humide provoque l'encrassement du produit et du tuyau collecteur, et comporte un risque de fumée et un rendement inférieur à ce qui est déclaré. Chaque type de bois possède des caractéristiques différentes qui ont aussi une influence sur le rendement de la combustion.

Les données fournies dans ce manuel sont les valeurs obtenues avec le bois utilisé lors de la certification. De manière générale, le bois peut avoir un pouvoir calorifique qui atteint 4,5 kWh/kg alors que coupé frais, il a un pouvoir calorifique de 2kWh/kg seulement. De manière générale, nous recommandons le hêtre, l'orme, ou du bois de classe A1 au sens d'UNI EN ISO 17225-5

Attention à l'utilisation prolongée de bois riche en huiles aromatiques (comme l'eucalyptus) peut détériorer les parties en fonte.

Utiliser les quantités de bois conseillées.

Une surcharge provoque une sur-chauffe entraînant les dommages suivants:

• déformation possible des parties internes ;
• possibles altérations irréversibles de la couleur de la peinture sur les parties métalliques

dont ni Edilkamin, ni le revendeur ne répondront.

Pour le respect de l'environnement et de la sécurité, NE PAS brûler notamment de : plastique, de bois peint, de charbon, d'écorces.

Ne pas utiliser le poêle comme incinérateur

L'utilisation de ces combustibles implique d'ailleurs la déchéance de la garantie.

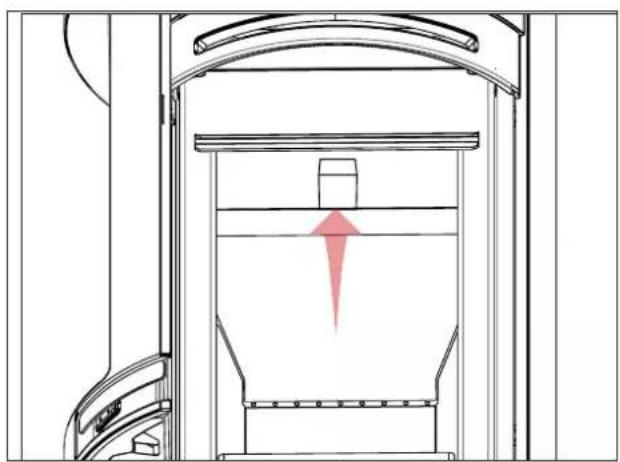

AVANT DE ALLUMER ENLEVER LE MATERIEL FIXANT

Pour apporter un appel d'air plus ou moins important dans la chambre de combustion, déplacer le levier de réglage de l'air (L). Le réglage s'effectue en agissant sur le levier de la manière suivante :

Position Description
1(levier tiré à l'extérieur)	Allumage/puissance maximum
2 Position intermédiaire. Pour la combustion normale
3(levier poussé à l'intérieur)	Préservation des braises / puissance minimum

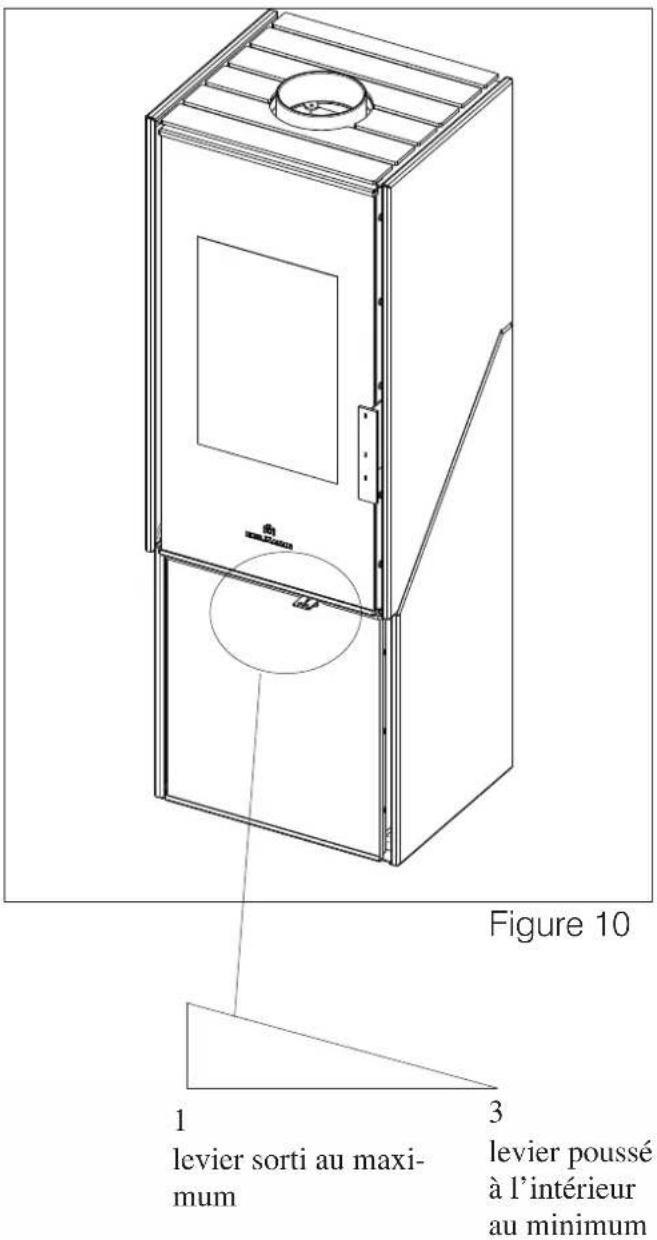

Figure 10 1 levier sorti au maxi- mum 3 levier poussé à l'intérieur au minimum

Phases pour le premier allumage

S'assurer d'avoir lu et compris le contenu de cette notice.

- Débarrasser le produit de tout composant inflammable (notices, étiquettes, etc.). Enlever notamment les éventuelles étiquettes sur la vitre. Elles pourraient fondre et endommager irréversiblement la vitre.

Pour l'allumage initial de la chambre de combustion, toujours utiliser du petit bois. Utiliser les bûches de bois les plus grandes pour alimenter le feu.

Placer toujours le bois au fond de la chambre de combustion. Cela permet d'éviter les chutes accidentelles de bois sur la vitre.

Pendant les premiers allumages, de légères odeurs de peinture peuvent être présentes mais disparaîtront rapidement.

Comme tous les produits, le poêle à bois chauffe et refroidit au cours des différentes phases. Cela implique des dilatations régulières. Ces dilatations peuvent entraîner de légers bruits de mise en place, qui ne constituent pas un motif de réclamation.

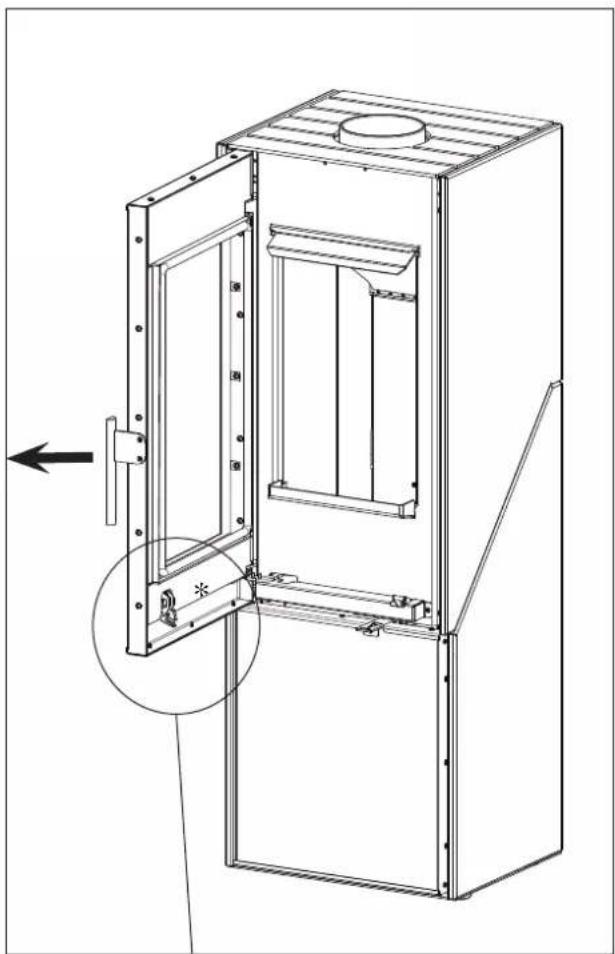

Pour ouvrir la porte.

(pour charger le bois et nettoyer le verre)

Utiliser la poignée fixe, sans oublier d'utiliser le gant fourni lorsque le produit est encore chaud.

Avant de fermer la porte, s'assurer que le verrou (*) est horizontal.

Dans le cas contraire, la porte ne ferme pas complètement. Le poêle est équipé d'un piston qui permet le retour de la porte.

La poignée est fixée. Elle ne doit pas être tournée mais tirée.

Allumage avec le foyer froid

1. Contrôler que le lit de cendres existant ne soit pas trop haut. Si le lit de cendres devient trop haute, il y a le risque qu'à l'ouverture de la porte du foyer pour ajouter du bois, des braises tombent hors du foyer ou bloquent l'air au foyer.
2. Placer le levier de régulation de la vanne de l'air dans la position "ouverture totale". L'air pour la combustion arrivera de manière intense vers le bois du foyer pour atteindre rapidement une bonne combustion.
3. placer le bois dans le foyer sans le tasser excessivement. Placer dans les bûches un allume-feu et allumer. Ne jamais utiliser de matériaux comme de l'essence, de l'alcool ou semblables pour allumer.
4. Fermer maintenant la porte à vantail et surveiller pendant quelques minutes. Si le feu s'éteint, ouvrir lentement la porte, mettre un autre allume-feu entre les bûches et rallumer.

Alimentation du foyer à chaud

Quand doit-on ajouter du bois ? Quand le combustible s'est consumé et se trouve pratiquement à l'état de braise. Avec le gant fourni, ouvrir lentement (afin d'éviter la formation de tourbillons qui peuvent causer la sortie de fumée) la porte à vantail. Ajouter dans le foyer la quantité de bois souhaitée, en le plaçant sur les braises présentes (dans les limites de quantité indiquées dans le tableau technique).

Le fonctionnement du poêle change avec le tirage du tuyau collecteur et de la régulation de la vanne de l'air de combustion

Fonctionnement avec faible tirage initial

Pour aspirer l'air pour la combustion et évacuer les fumées, le foyer a besoin du tirage exercée par le tuyau collecteur.

Si le tirage est faible, allumer d'abord un feu de "démarrage" en utilisant des matériaux d'allumage de petites dimensions.

Une fois rétabli le bon tirage, il est possible d'introduire le combustible.

Comme tous les produits, le poêle à bois se réchauffe et se refroidit pendant les différentes phases.

Cela comporte des dilatations normales. Ces dilatations peuvent comporter de légers bruits de contrainte qui ne représentent pas un motif de contestation.

L'air chaud arrive dans la pièce par un mouvement naturel (convection naturelle) sans l'aide d'un ventilateur. Un Kit Air Diffuser avec des ventilateurs pour la distribution de l'air chaud dans d'autres pièces est disponible auprès du revendeur.

ATTENTION!

Toutes les opérations de nettoyage de toutes les parties doivent être effectuées avec le poêle totalement froid.

Élimination des cendres

Le tiroir à cendres se trouve sous le foyer(A)

Il faut absolument le vider avant qu'il soit plein de cendres.

Il est recommandé d'enlever les cendres avec le poêle froid, par exemple tous les matins avant l'allumage.

Nettoyage de la vitre

Pour le nettoyage de la vitre, on peut utiliser des produits spécifiques (voir notre catalogue Glasskamin). Ne pas pulvériser le produit sur les parties peintes ou sur les joints de la porte. À la place d'un produit, vous pouvez utiliser un chiffon imprégné d'un peu de cendre blanche et une feuille de journal (quotidien). Veiller à ce qu'il n'y ait pas d'éléments abrasifs dans les cendres qui pourraient rayer la vitre.

Le vitrocéramique installé sur les produits a une résistance à la chaleur de près de 750°C et il est testé et contrôlé avant et après le montage afin de s'assurer de l'absence de fissures, de bulles ou de soufflures.

Malgré sa grande résistance à la chaleur, la vitre demeure un élément fragile, il est donc conseillé de manutentionner la porte avec soin sans la claquer et sans forcer dessus.

N'étant pas un élément élastique, la vitre peut se casser.

Nettoyage des parties externes

Le revêtement doit être nettoyé sans utiliser de détergents agressifs.

Ne pas mouiller à l'eau froide quand le revêtement est chaud car le choc thermique pourrait provoquer des dommages

Nettoyage du tuyau collecteur

Le nettoyage doit être fait avant la saison d'utilisation et chaque fois que l'on note la formation d'une couche de suie et de goudron à l'intérieur, substances facilement inflammables.

En présence de températures élevées et d'étincelles, les incrustations peuvent prendre feu avec de graves conséquences pour le tuyau collecteur mais aussi pour le logement. Aussi, il est conseillé d'effectuer le nettoyage une fois par an au moins.

EN CAS DE PROBLÈMES

1) En cas de sortie de fumée par la bouche du foyer, vérifier que:

• l'installation est correcte (conduit de cheminée, tuyau collecteur, pot de cheminée, prise d'air);
  • le bois utilisé est sec;
• la porte n'a pas été ouverte trop rapidement.

2) En cas de combustion non contrôlée, vérifier que :

• les joints d'étanchéité de la porte du foyer sont en bon état;
• la porte du foyer n'est pas bien fermée.

3) Si la vitre se salit rapidement, vérifier que :

- le bois utilisé est sec. Néanmoins, il est normal qu'il se forme une légère couche de suie sur la vitre après quelques heures de fonctionnement.

4) En cas de d'incendie du tuyau collecteur ou de nécessité d'éteindre le feu dans la cheminée :

• en sécurité si c'est possible, enlever les cendres et les braises avec des outils et des récipients métalliques saisis exclusivement avec des gants ignifugés
• demander l'intervention des autorités en cas d'incendie

5) En cas d'odeurs:

• s'il s'agit du premier allumage, dans ce cas l'odeur de peinture est normal;
• vérifier que le produit ne soit pas sale ou poussièreux.

En cas de non résolution des problèmes, contacter le revendeur ou, dans les pays où il y en a, un Centre d'Assistance Technique Agréé.

La garantie ne fonctionne qu'en cas de défaut démontré du produit

REMARQUES SUR LES MATÉRIAUX RÉFRACTAIRES

Les matériaux réfractaires internes sont conçus pour résister à un usage normal.

Leur nettoyage est assuré par une bonne combustion.

Les principaux dommages sur les matériaux réfractaires dérivent de:

• chocs accidentels
  • utilisation d'allume-feu non écologiques
• un chargement de bois excessif par rapport aux recommandations (1,5 kg/h)
• utilisation de combustibles différents de ceux qui sont recommandés

Ni Edilkamin, ni le revendeur ne répondront des dommages éventuels dus aux utilisations décrites ci-dessus

PÉRIODE D'INACTIVITÉ EN ÉTÉ

Durant la période d'inutilisation du poêle, laisser toutes ses portes, ses volets et ses couvercles fermés.

PIÈCES DÉTACHÉES

Contacter le revendeur ou le technicien pour toute éventuelle pièce détachée.

L'utilisation de composants non d'origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d'éventuels dommages.

ÉLIMINATION

À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.
