MANUALE UTENTE FIORD EDILKAMIN

I Installazione, uso e manutenzione pag 2

F Installation, usage et maintenance pag 18

INDICE

Introduzione 3

Informazioni per la sicurezza 4

Dimensioni 5

Dati tecnici 6

Disimballo 7

Montaggio del decoro del cassetto 8

Kit canalizzazione (optional) 9

Orientamento dell'uscita fumi 10

Installazione 11

Istruzioni d'uso 13

Manutenzione 16

In caso di inconvenienti 17

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che: le stufe a legna sottoriportate sono conformi al Regolamento UE 305/2011 ed alla Norma Europea armonizzata EN 13240:2001 + A2:2004 + AC:2006 + AC:2007

STUFE A LEGNA, a marchio commerciale EDILKAMIN, denominate FIORD , FIORD 6 N° di SERIE: Rif. Targhetta dati FIORD 6 : Dichiarazione di prestazione (DoP EK n° 133) FIORD : Dichiarazione di prestazione (DoP EK n° 134) Rif. Targhetta dati

La responsabilità di Edilkamin è limitata alla solo fornitura del prodotto

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto, Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Il prodotto è identificato in modo univoco dal “tagliando di controllo”.

Le chiediamo di conservare:

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore (se richiesta nella nazione dove installa)

Tali documenti le verranno richiesti dal rivenditore o dal Centro di Assistenza in caso di richieste di informazioni, manutenzioni o altro.

Il contenuto di questo manuale è di proprietà della Edilkamin. Nessuna parte può essere riprodotta o modificata senza autorizzazione della Edilkamin.

I particolari rappresentati sono graficamente e geometricamente indicativi.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

• Installazioni non corrette o manutenzioni improprie causano rischi di sicurezza, di cui Edilkamin non potrà rispondere.
• La stufa non è progettata per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
  • La stufa non è progettata per la cottura
• La stufa è progettata per bruciare legna asciutta nelle quantità e nei modi descritti in questo manuale.
• La stufa è progettata per uso interno e in ambienti con umidità normale
• Per la garanzia fare riferimento al certificato di garanzia che si trova nella stufa
• La stufa deve essere installata in locali dove non ci siano pericoli di incendio
• In caso di incendio chiamare le autorità competenti. Non spegnere il fuoco con getti di acqua
• La stufa deve essere conservata in luoghi asciutti e non esposti a intemperie.

I rischi di sicurezza possono essere causati, fra l'altro, da:

• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a stufa spenta ma calda, utilizzare sempre il guanto in dotazione. Si rischiano scottature altrimenti
• uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.

- uso di combustibile diverso da legna asciutta. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA LEGNA ASCIUTTA. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

- uso di combustibile in quantità diverse dal raccomandato. NON SOVRACCARICARE IL FOCOLARE. Si rischiano sia deformazioni del focolare con rischi per la persona in caso di tentativi di sistemazione sia alterazioni irreversibili del colore della vernice sulle parti metalliche. Né Edilkamin, né il rivenditore potranno rispondere di ciò.

- pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

- pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi, ritorni di fiamma.

• pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI O PANNI ASCIUTTI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro
• deposito di materiali infiammabili sotto le distanze di sicurezza indicate su questo manuale. NON APPOGGIARE BIANCHERIA SULLA STUFA. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dall'apparecchio in uso. Si rischia incendio.
• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo della stufa come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della stufa a focolare aperto. NON UTILIZZARE LA STUFA A PORTA APERTA. A maggiore tutela la stufa è dotata di molla che consente al prodotto di chiudersi automaticamente.
• aggiunta di combustibile e apertura porta avvicinandosi al fuoco con abiti infiammabili e larghi. NON aprire la porta o avvicinarsi al vetro con abiti larghi infiammabili, le cui estremità potrebbero incendiarsi.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dalla stufa. Si rischia incendio.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

FIORD- FIORD 6
- dimensione interne focolare cm 29 (L) x 23 (P) x 38,5 /53,5(H)

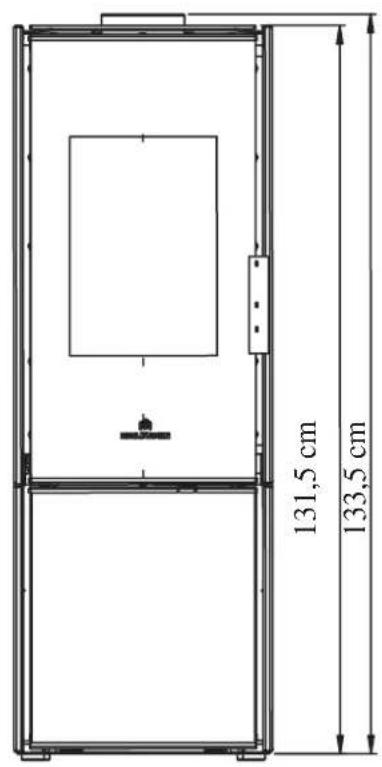

131,5 cm 133,5 cm

120 cm

Ø 15 cm uscita fumi Ø 15 cm uscita fumi Ø 10 cm prelievo aria calda per canalizzazione * Ø 10 cm aria combustione 104,5 cm 47,5 cm

* utilizzare apposito Kit Air Diffuser Adiacente (le istruzioni di montaggio sono inserite all'interno del kit)

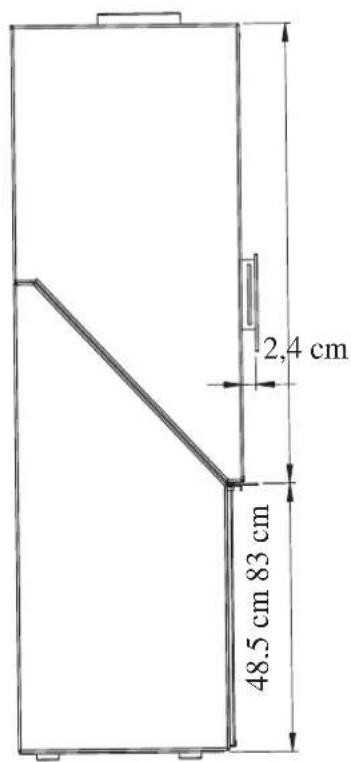

2,4 cm 48.5 cm 83 cm

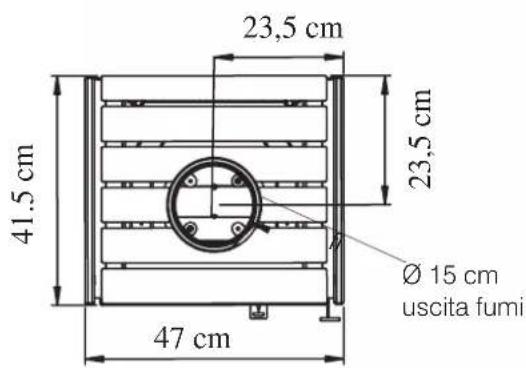

23,5 cm 41.5 cm 23,5 cm Ø 15 cm uscita fumi 47 cm

Figura 1

CARATTERISTICHE TECNICHE ai sensi EN 13240I dati riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato nelle condizioni di norma.
	Potenza Nominale
	FIORD 6 FIORD
Potenza utile 6,6 8 kW
Rendimento 85,6 85,6 %
Emissione CO al 13% O_2	0,095 0,076 %
Temperatura fumi 160 199 °C
Tiraggio Consigliato 12 12 Pa
Consumo combustibile *	1,7 2	kg/h
Volume riscaldabile **	170 210	m	3
Diametro condotto fumi (maschio)	150 150	mm
Diametro condotto presa aria (maschio)	100 100	mm
Peso con imballo	150 150 kg
Classe ambientale secondo DM 186	3 stelle 4 stelle
Classe di efficienza energetica secondo il regolamento UE 2015-1186 (Classi A++/G)	A+

* Per il calcolo del consumo si è usato un potere calorifico di 4,6 kW/Kg.

** Il volume riscaldabile è calcolato con una richiesta di calore di 33 Kcal/m³ ora.

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA
	Potenza Nominale
	FIORD 6	FIORD
Temperatura uscita fumi allo scarico	192	239	°C
Tiraggio minimo	5	5	Pa
Portata fumi	6	6,1	g/s

La stufa è a combustione intermittente e deve essere regolarmente ricaricata di legna.

EDILKAMIN s.p.a. si riserva di modificare i prodotti senza preavviso e a suo insindacabile giudizio.

DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

• la struttura;
• il decoro del cassetto portalegna nella finitura scelta;
• il tappo di chiusura superiore in caso di installazione dello scarico fumi dal retro.

Effettuare ogni movimentazione in posizione verticale. Rispettare le norme vigenti in materia di sicurezza.

Non rovesciare l'imballo. Usare ogni cautela per i particolari da montare.

L'imballo prevede un'ispezione utile per verificare lo stato del prodotto.

Verificare al ricevimento lo stato del prodotto e segnalare subito al rivenditore eventuali anomalie.

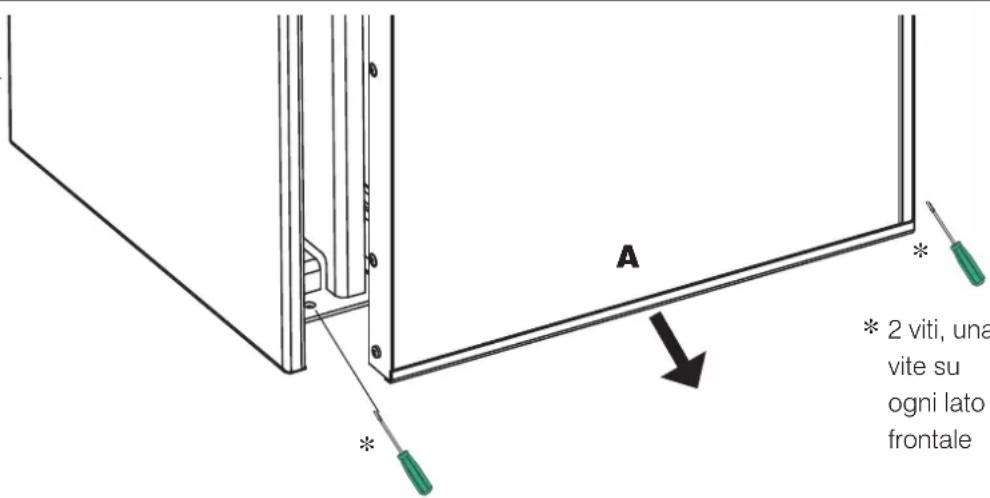

PER RIMUOVERE IL PRODOTTO DAL BANCALE:

• sfilare il cassetto porta legna (A)
- svitare le due viti di fissaggio al bancale ai lati del cassetto portalegna;
- svitare la staffa di fissaggio al bancale sul retro del prodotto;
- togliere la stufa dal bancale ponendo attenzione a evitare urti.

Staffa sul retro

A * 2 viti, una vite su ogni lato frontale

* 2 viti, una vite su ogni lato frontale

Figura 2

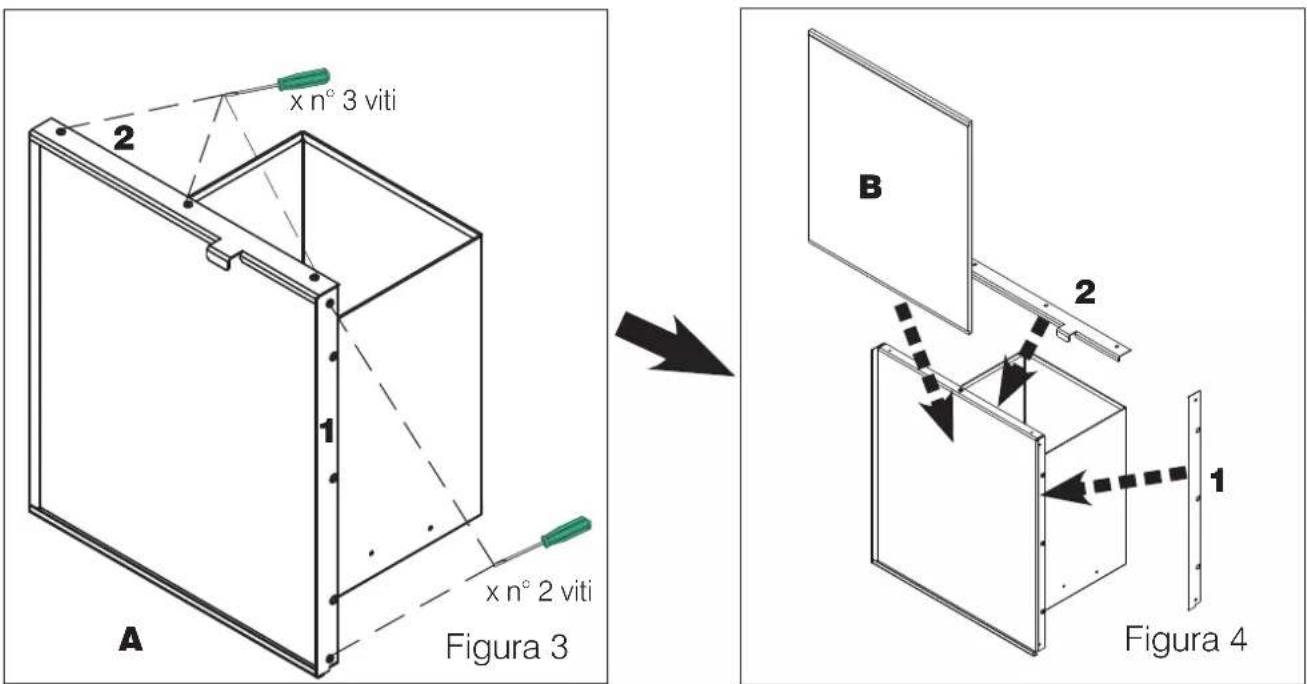

Per montare il decoro (B) del cassetto, procedere come segue. Vedere figura sotto.

• Sfilare il cassetto porta legna completo (A)- Figura 3
• Svitare le viti esterne su un lato (1) e le tre viti sul frontalino superiore (2)- Figura 3
• Rimuovere il lato metallico del cassetto (1) e il frontalino superiore (3) - Figura 4
  • Infilare il decoro (B) dall'alto- Figura 4
• Riposizionare il lato metallico del cassetto (1) e il frontalino superiore (2) e riavvitare le viti tolte in precedenza-Risultato in Figura 5

In caso sia utile a compensare eventuali tolleranze fra la struttura e il decoro, applicare (non a vista) la guarnizione in dotazione.

x n° 3 viti x n° 2 viti Figura 3 A B 2 1 Figura 4

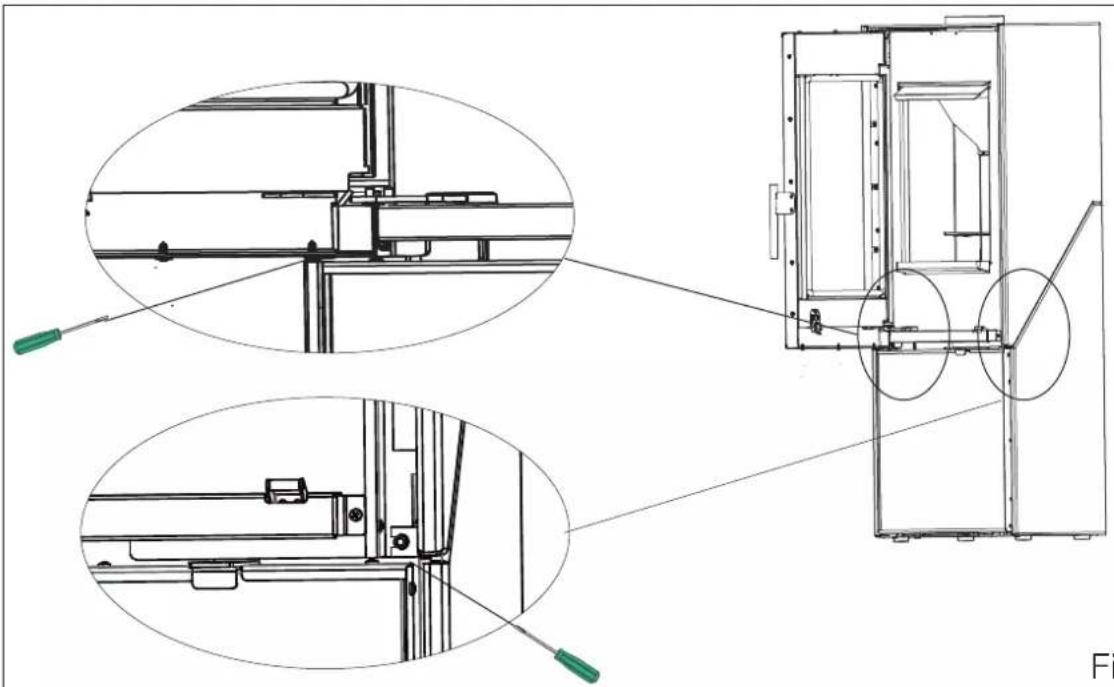

NOTA per eventuali regolazioni dell'allineamento dei fianchi, aprire la porta del focolare e regolare le staffe

L'aria calda arriva nel locale con moto naturale (convezione naturale) senza l'ausilio di ventole.

E' disponibile un kit (Kit Air Diffuser Adiacente) con ventilatore per la distribuzione dell'aria calda in altri locali.

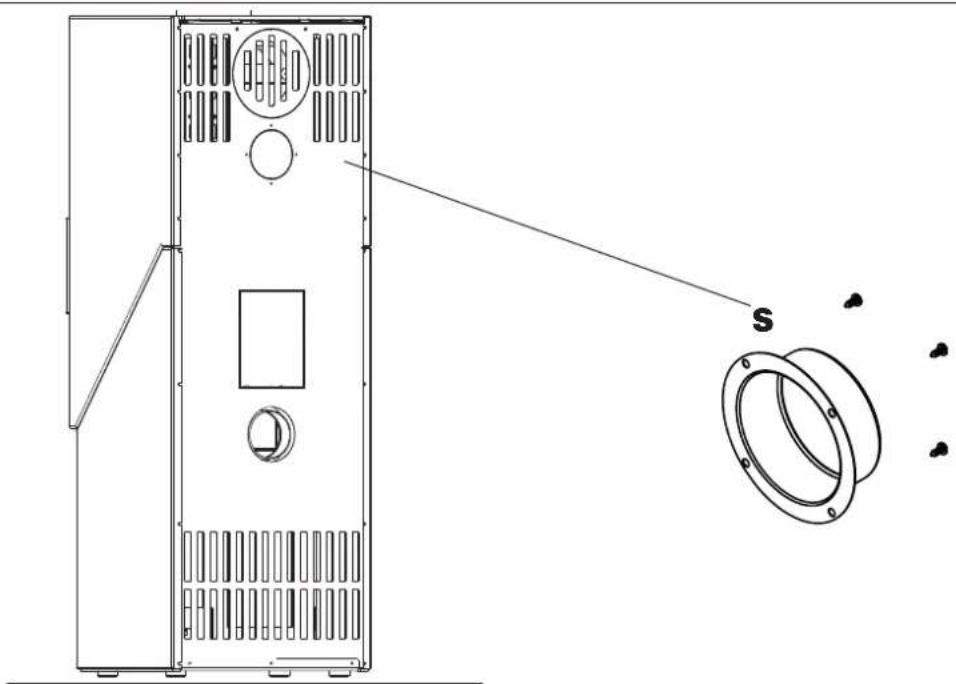

COLLEGAMENTO DEL KIT AIR DIFFUSER (optional)

La stufa è predisposta per il collegamento del Kit Air Diffuser Adiacente, che permette di canalizzare (e portare con l'aiuto di un ventilatore) l'aria in altro locale. Per collegare il Kit Air Diffuser (istruzioni con il kit) bisogna prima avvitare la staffa (S) optional per l'imbocco del tubo di canalizzazione.

La flangia rettangolare fornita col kit non si usa con questo modello.

La stufa è predisposta per il collegamento del tubo di uscita fumi dal top e dal retro.

La stufa viene consegnata configurata per l'uscita del tubo fumi dal top.

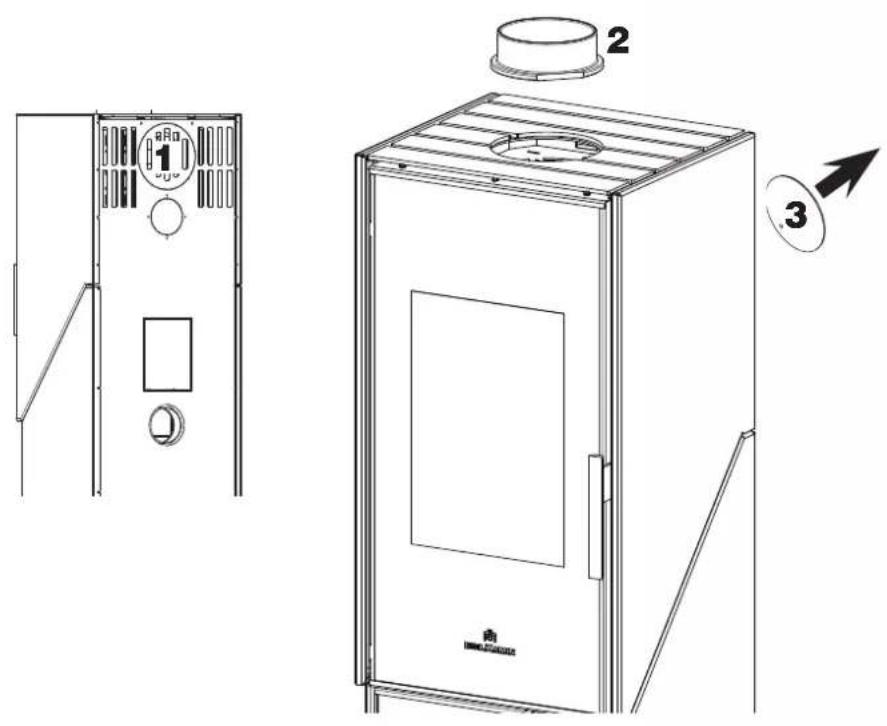

Per l'uscita fumi sul retro (vedere figura sotto)

• rimuovere il diaframma pretagliato sul retro (1) ;
• svitare le due viti dal collare raccordo fumi posto sul top della stufa (2) e le due viti che fissano il tappo sul retro della stufa (3)
• invertire i due componenti (collare raccordo fumi 2 e tappo 3) e riavvitarli ponendo attenzione alle guarnizioni
• utilizzare, per chiudere il foro uscita fumi dal top, il coperchio metallico dato in dotazione col prodotto

La stufa è dotata di piedini.

Collocare la stufa su una superficie piana perfettamente orizzontale.

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione della stufa deve essere effettuata da personale qualificato;
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto.
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo le indicazioni a carattere generale, prendendo come esempio e linea guida la normativa italiana UNI 10683.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 15 m³
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.
• Il pavimento deve poter sopportare il peso del stufa e degli accessori.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti alla stufa devono essere protette contro il surriscaldamento.

Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Le distanze da materiali combustibili devono essere:

• 25 cm sui lati
• 20 cm dal retro

In caso di installazione su pavimento di materiale infiammabile e/o combustibile o con insufficiente portata, si consiglia di posizionare la stufa su piastra in acciaio o in vetro per la distribuzione del carico.

Chiedere al rivenditore l'optional.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

La stufa deve essere collegata a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento della stufa, è necessario verificare che la canna fumaria sia idonea.

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5.
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero
• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale
• essere opportunamente certificati, con opportuna placca camino se metallici
• mantenere la sezione iniziale.

IL CANALE DA FUMO

• se in metallo deve essere provvisto di marcatura CE (EN 1856-2) o analoga normativa nazionale;
  • non può essere in materiale metallico flessibile
• per controllare il flusso si consiglia una serranda in caso di tiraggio superiore ai 25 Pa

LA CANNA FUMARIA:

• deve avere un tiraggio in grado di creare una depressione idealmente intorno ai 12 Pa. Tiraggi inferiori possono provocare fuoriuscita di fumo in caso di apertura del portello; valori superiori tendono a generare una combustione veloce con diminuzione del rendimento
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli interni devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 3-4 metri
• mantenere sezione costante
• essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• essere almeno di categoria T400, con opportuna resistenza al fuoco di fuliggine
• se preesistente deve essere pulita, per evitare rischi di incendio.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo della canna fumaria che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto dovrà sovrastare di almeno 50 cm
  • deve andare oltre la zona di reflusso
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

Per reintegrare l'ossigeno bruciato durante il funzionamento della stufa è necessario prevedere nel locale d'installazione una idonea presa d'aria esterna. La presa d'aria deve essere effettuata preferibilmente a livello pavimento ed deve avere una superficie passante di almeno 200 cm² (Ø 16).

In alternativa è possibile prelevare l'aria per la combustione direttamente dall'esterno.

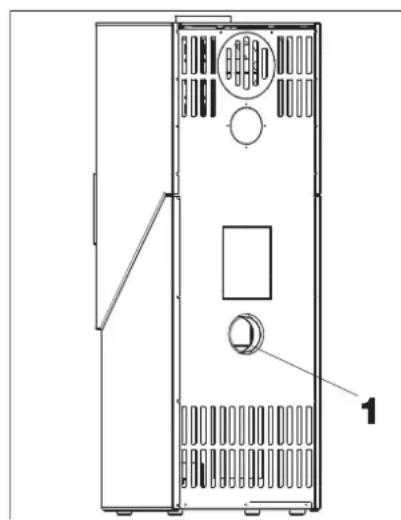

Collegare un tubo ∅ 10 cm direttamente al retro della stufa (1), applicando una griglia di protezione che non deve ridurre la sezione utile passante.

Si consiglia di non superare i 3 metri di lunghezza in funzione del tiraggio della canna fumaria.

Verificare che eventuali griglie non siano ostruite.

La stufa è progettata per bruciare ceppi di legna o tronchetti di segatura.

Utilizzare ceppi di legna secca (umidità max 20%)

L'uso di legna umida comporta uno sporcamento del prodotto e della canna, il rischio di fumo e una resa inferiore al dichiarato.

Ogni tipo di legno possiede caratteristiche diverse che influenzano anche il rendimento della combustione.

I dati riportati su questo manuale sono con la legna utilizzata durante la certificazione.

A carattere generale la legna può avere un potere calorifico fino a 4,5 kWh/kg mentre tagliata fresca ha un potere calorifico intorno a 2 kWh/kg

A carattere generale si raccomandano faggio, olmo, o comunque legna di classe A1 ai sensi UNI EN ISO 17225-5

Attenzione all'uso prolungato di legna ricca di oli aromatici(es eucalipto). Può deteriorare componenti in ghisa.

Utilizzare i quantitativi di legna consigliati.

Un sovraccarico provoca surriscaldamento con conseguenti danni :

- possibile deformazione delle parti interne ;

- possibili alterazioni irreversibili del colore della vernice sulle parti metalliche

di cui né Edilkamin, né il rivenditore potranno rispondere.

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore.

L'uso di tali combustibili implica anche la decadenza della garanzia.

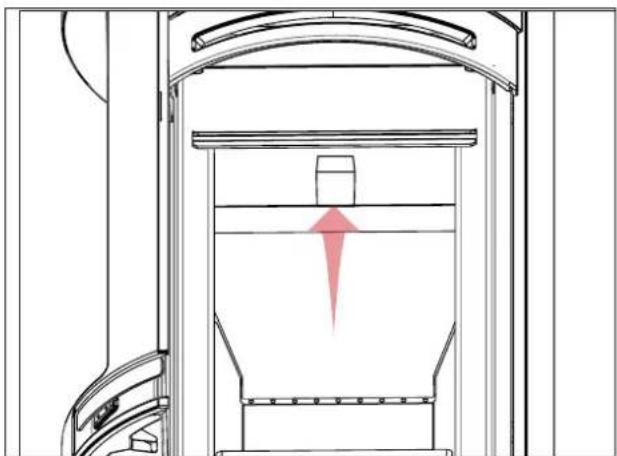

PRIMA DI ACCENDERE TOGLIERE IL MATERIALE DI FISSAGGIO DEL DEFLETTORE

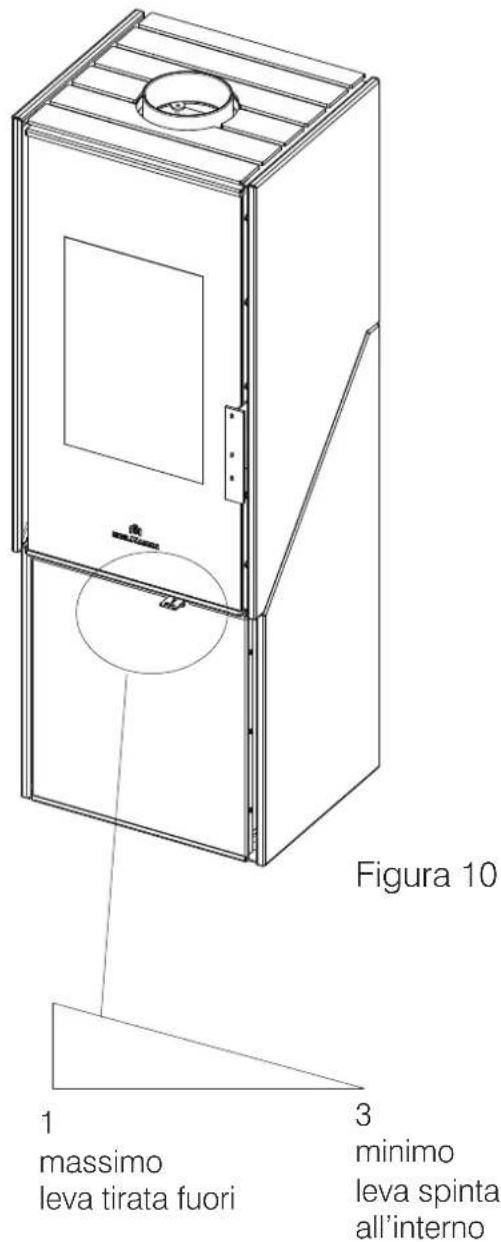

REGOLAZIONE DELL'ARIA DI COMBUSTIONE

Per apportare un maggior o minor ingresso di aria comburente in camera di combustione, muovere la leva di regolazione dell'aria (L).

La regolazione si effettua agendo sulla leva come segue :

Posizione Descrizione
1 (leva tirata tutta fuori)	Accensione / potenza massima
2 Posizione intermedia. Per la normale combustione
3 (leva spinta all'interno)	Mantenimento brace /potenza minima

Figura 10 1 massimo leva tirata fuori 3 minimo leva spinta all'interno

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro. Se si sciogliessero, rovinerebbero il vetro in modo irreversibile.

Per l'accensione iniziale del focolare, utilizzate sempre i ciocchi di legna più piccoli. Utilizzate i ciocchi di legna più grandi per rialimentare il fuoco.

Collocare sempre la legna ben in profondità nel focolare. Così facendo si evitano cadute accidentali della legna verso il vetro.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Come tutti i prodotti, la stufa a legna durante le varie fasi, si riscalda e si raffredda. Ciò comporta normali dilatazioni. Tali dilatazioni possono comportare leggeri rumori di assestamento che non costituiscono un motivo di contestazione.

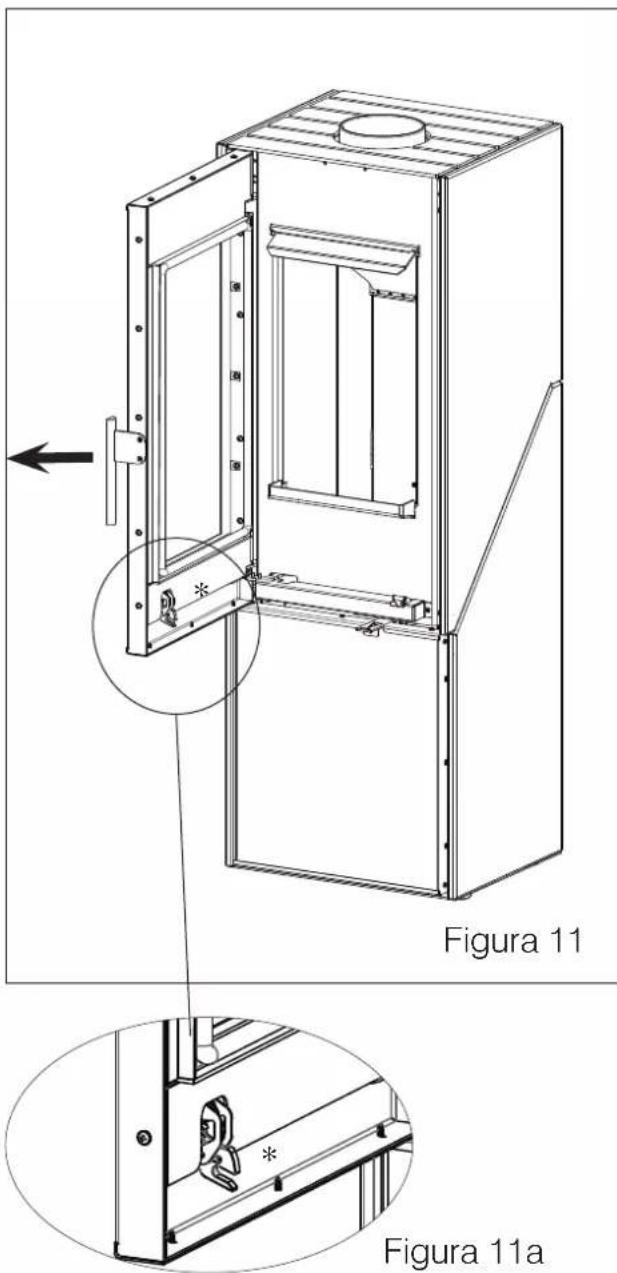

Per aprire la porta (per caricare la legna e pulire il vetro)

Usare la maniglia fissa, ricordando di usare il quanto in dotazione se il prodotto è ancora caldo.

Prima di chiudere la porta, assicurarsi che il chiavistello (*) sia in posizione orizzontale.

La porta altrimenti non si chiude completamente. La stufa è dotata di un pistone che permette il ritorno in chiusura della porta.

Figura 11 Figura 11a

La maniglia è fissa. NON va ruotata ma tirata.

Accensione a focolare freddo

1. Controllare che il letto di cenere esistente non sia troppo alto. Se il letto di cenere diventa troppo alto vi è il pericolo che (all'apertura della porta del focolare per aggiungere legna) eventuali frammenti di brace cadano fuori dal focolare e blocchino il passaggio dell'aria di combustione.
2. Posizionare la leva di regolazione dell'aria nella posizione di "totale apertura". L'aria per la combustione affluirà in modo intenso alla legna nel focolare, per raggiungere rapidamente una buona combustione.
3. Collocare la legna nel focolare senza stiparla eccessivamente. Collocare tra i ciocchi di legna un accenditore, e accendere. Non utilizzare mai materiali come benzina, alcool e similari per accendere.
4. A questo punto chiudere la porta del focolare e sorvegliare per qualche minuto. Se il fuoco dovesse spegnersi, aprire lentamentela la porta, ricollocare un altro accenditore tra i ciocchi e riaccendere.

Alimentazione a focolare caldo

Quand'è il momento di aggiungere legna? Quando il combustibile si è consumato quasi allo stato di brace. Con il quanto in dotazione, aprire lentamente (per evitare a formazione di vortici che possono causare la fuoriuscita di fumi) la porta del focolare. Aggiungere nel focolare la quantità di legna desiderata, collocandola sulla brace esistente (entro i limiti di quantità indicati nella tabella tecnica).

Funzionamento con basso tiraggio iniziale

Per aspirare l'aria per la combustione e per scaricare i fumi, il focolare ha bisogno del tiraggio esercitato dalla canna fumaria.

Se il tiraggio è debole, accendere inizialmente un fuoco di “avviamento” utilizzando materiale di accensione di piccole dimensioni.

Una volta ripristinato il corretto tiraggio sarà possibile introdurre il combustibile.

ATTENZIONE

Pulire solo a prodotto freddo

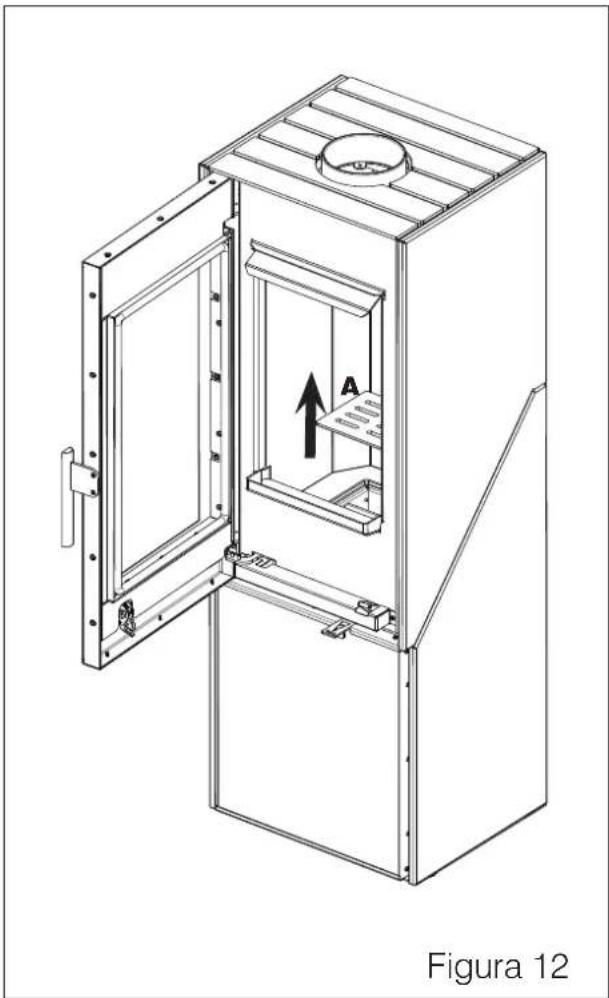

Scarico della cenere

La vaschetta di raccolta della cenere si trova sotto la griglia del focolare (A)

Svuotare la vaschetta di raccolta della cenere prima che la cenere raggiunge il colmo.

E' opportuno effettuare lo scarico a stufa fredda, ad esempio ogni mattina prima dell'accensione.

Per la pulizia del vetro si possono utilizzare dei prodotti specifici (vedi ns. listino Glasskamin).

Non spruzzare il prodotto sulle parti verniciate o sulle guarnizioni della porta. In alternativa al prodotto, potete usare uno straccio imbevuto di un po' di cenere bianca ed un foglio di giornale (quotidiano).

Attenzione a che non ci siano elementi abrasivi nella cenere che possa sfrisare il vetro.

Il vetro ceramico installato sui prodotti, ha una resistenza al calore di circa 750°C e viene testato e controllato prima e dopo il montaggio per verificare la presenza di crepe, bolle e soffiature.

Il vetro, nonostante l'elevata resistenza alla temperature, è comunque un elemento fragile e pertanto si consiglia di movimentare con cura la porta senza sbatterla o forzarla.

Il vetro, essendo un elemento non elastico, può rompersi.

Pulizia delle parti esterne

Pulire il rivestimento senza usare detergenti aggressivi. Non bagnare con acqua fredda il rivestimento caldo, perché lo shock termico potrebbe provocare danneggiamenti.

Pulizia della canna fumaria

Va fatta prima della stagione di utilizzo e se si nota uno strato di fuliggine e incrostazioni.

Le incrostazioni, in presenza di elevate temperature e di scintille, possono incendiarsi con gravi conseguenze sia per la canna fumaria che per l'abitazione.

Si consiglia pertanto di effettuare la pulizia almeno una volta all'anno. Verificare al riguardo le normative locali.

IN CASO DI INCONVENIENTI

1) In caso di fuoriuscita di fumo dalla bocca del focolare, verificare se:

• l'installazione è corretta (canale da fumo, canna fumaria, comignolo; presa d'aria);
  • la legna impiegata è asciutta;
• la porta è stata aperta troppo rapidamente.

2) Nel caso la combustione risulti incontrollata, verificare se:

• le guarnizioni di tenuta del portello del focolare sono integre;
• la porta del focolare è chiusa bene.

3) Nel caso il vetro si sporchi rapidamente, verificare se:

la legna utilizzata è asciutta. Ricordare che dopo alcune ore di funzionamento è normale che sul vetro si formi un leggero strato di fuliggine.
4) In caso di fuoco nella canna fumaria o necessità di spegnere all'improvviso il fuoco nel focolare:

- se possibile in sicurezza, rimuovere cenere e braci con attrezzi e contenitori metallici toccati solo con quanto ignifugo;

- chiedere l'intervento delle autorità in caso di incendio.

5) In caso di odori, verificare se :

• si tratta della prima accensione: in tal caso un odore di vernice è normale;
  • se il prodotto è sporco o impolverato.

Nel caso di non risoluzione degli inconvenienti, contattare il tecnico Edilkamin indicato dal rivenditore. Il rivenditore potrà rispondere in garanzia solo in caso di comprovato difetto del prodotto.

NOTE SUI REFRATTARI

I refrattari interni sono progettati per resistere all'uso normale.

La loro pulizia è assicurata dalla buona combustione.

I principali danni ai refrattari derivano da:

• urti accidentali
• uso di zollette accendifuoco non ecologiche
• cariche di legna oltre il raccomandato
• uso di combustibili diversi dal raccomandati

Ne' Edilkamin né il rivenditore potranno rispondere di danni procurati nei modi sopra descritti

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della stufa.

RICAMBI

per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonare Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

E' vietata ogni modifica non autorizzata del prodotto.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

TABLE DES MATIÈRES
