MODE D'EMPLOI PU8701 IFM

Notice d'utilisation

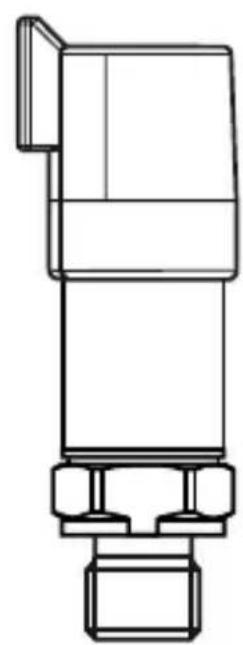

Capteur de pression électronique pour les engins mobiles

PU87xx

FR

11421207 / 00 10 / 2021

Contenu

1 Remarque préliminaire 2
2 Consignes de sécurité 2
3 Fonctionnement et caractéristiques 3

3.1 Application 4
3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles 5

4 Fonction. 5
5 Montage 6
6 Raccordement electrique. 6
7 Données techniques et schéma d'encombrement. 7

1 Remarque préliminaire Symboles utilisés

Action à faire
Récurrence croisée

Remarque importante_Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information Remarque supplémentaire.

ATTENTION

Avertissement de dommages corporels.
Danger de blessures légères, réversibles.

2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'instructor.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir

toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'instituteur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé.
• Assurer une protection efficace des appareils et des cables afin qu'ils ne soient pas endommages.

ATTENTION

En cas de haute températures du fluide, certaines parties de l'appareil peuvent s'échauffer.

Risque de brûlures
Ne pas toucher l'appareil
Protégéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

3 Fonctionnement et caractéristiques

Le capteur de pression detecte la pression du système et la convertit en un signal de sortie analogique.

3.1 Application

• Type de pression : pression relative

Informations concernant la tenue en pression et la pression d'éclatement fiche technique.

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Meme si la pression d'éclatement n'est dépassée que brievement, l'appareil peut être détruit. ATTENTION : risque de blessures !

Pour des apparèils avec une valeur finale de l'étendue de mesure de 600 bar, les limites des cycles de pression pendant la durée de vie s'appliquent ( 7) .

Lorsque la longueur de cable dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommendons d'utiliser l'appareil dans des environnementés d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

Directive relative aux équipements sous pression (DESP) :

Les apparueils avec une valeur finale de l'etendue de mesure de 10...400 bar correspondant à la directive relative aux équipements sous pression.
Ils ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art.
Utilisation de fluides du groupe 1 sur demande!

Les apparèils sont résistants au vide.

Directive relative aux équipements sous pression (DESP): Les apparèils avec une valeur finale de l'étendue de mesure de 600 bar correspondant à la directive relative aux équipements sous pression. Ils ont été consus pour des fluides du groupe 2 et fabriqués et testés selon le module A. Utilisation de fluides du groupe 1 sur demande!

3.2 Utilisation dans des systèmes hydrauliques d'engins mobiles

Réducteur de début pour le raccord process :

Dans les systèmes hydrauliques d'engins mobiles, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produit selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élement de mesure du capteur, un obturator est intégré dans le raccord process.

Le filetage spécifique de l'obturator correspond à l'effect d'un orifice de 0,3 mm.

A noter :

Une haute viscosité peut réduire le temps de réponse de quelques milliseconds. De fortes salissures peuvent affecter la fonctionnalité.

FR

4 Fonction

Sortie tension 0.5...4.5 V (PU87xx)

U [V]4,50,5MEWMAW P

P = pression du systèmeMAW = valeur initiale de l'endetue MEW = valeur finale de l'endetue de mesurede mesure

Dans l'endetue de mesure le signal de sortie est entre 0,5 et 4,5 V.

5 Montage

Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression !

Visser l'appareil dans un raccord process G%
Serrer fermement. Couple de serrage commande:

Valeur finale de l'endetue de mesure en bar	Couple de serrage en Nm
10...400 25...35
600 30...50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression!

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

PU87xx (0,5...4,5 V analogue)

Deutsch DT04 3P
A C B	A L + C OUT B - L -
	OUT : sortie analogique 0,5...4,5 V

7 Données techniques et schéma d'encombrement

L'indication des données techniques suivantes est exigée par la directive relative aux équipements sous pression (DESP) pour des appareils avec une valeur finale de l'endetue de mesure de 600 bar.

PU8760 Tension d'alimentation [V]........................... 8 ... 32 DC Sortie analogique........................... 0,5...4,5 V

Température du fluide [°C]........................... -40...125 Température ambiente [°C]........................... -40...100 Température de stockage [°C]........................... -40...100 Cycles de pression (min.) pendant la durée de vie ....60 millions à 1,2 x pression nominale Tenue aux chocs [g]........................... 500 (DIN EN 60068-2-27, 1 ms) Tenue aux vibrations [g]........................... 20 (DIN EN 60068-2-6, 10... 2000 Hz)

Données techniques et schéma d'encombrement sur www.ifm.com.
