PV7702 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PV7702
Plage de mesure	0...10 MPa (pression relative)
Tenue en pression	25 MPa
Pression d'éclatement	100 MPa
Raccord process	Filetage extérieur R 1/4
Alimentation	18...30 V DC
Sorties	2 sorties de commutation (OUT1, OUT2) configurables PNP/NPN, ou IO-Link
Fonctions de commutation	Hystérésis (normalement ouvert/fermé) ou Fenêtre (normalement ouvert/fermé)
Communication	IO-Link
Paramétrage	Via IO-Link (PC avec logiciel ou Memory Plug)
Protection	Résistant au vide et aux pics de pression jusqu'à la tenue
Entretien	Nettoyage extérieur avec un chiffon doux et sec ; aucune pièce détachable par l'utilisateur ; non réparable
Sécurité	Utiliser uniquement pour fluides admissibles ; respecter les pressions limites ; montage et raccordement électrique par un électricien qualifié
Réglage usine	SP1=25% VEM, rP1=23% VEM, ou1=Hno, ou2=Hno, SP2=75% VEM, rP2=73% VEM, dS1/dr1=0,0, dS2/dr2=0,0, P-n=PnP, dAP=0,06, COF=0, HIPS=MEW, HIPC=0

FOIRE AUX QUESTIONS - PV7702 IFM

Comment régler les seuils de commutation ?

Les seuils de commutation (SPx, rPx) se règlent via IO-Link à l'aide d'un logiciel compatible (par ex. LINERECORDER SENSOR) ou via un Memory Plug. Le paramétrage peut être effectué avant la mise en service ou pendant le fonctionnement. Assurez-vous de ne pas perturber l'installation.

Quelle est la différence entre hystérésis et fenêtre ?

La fonction hystérésis commute lorsque la pression dépasse ou descend en dessous de seuils (SPx, rPx) avec une valeur d'hystérésis fixe. La fonction fenêtre commute lorsque la pression se trouve à l'intérieur d'une plage définie par FHx (haut) et FLx (bas), avec une hystérésis fixe de 0,25% de l'échelle.

Comment paramétrer via IO-Link ?

Pour paramétrer via IO-Link, vous avez besoin d'un maître IO-Link et d'un logiciel compatible (ex. LINERECORDER SENSOR). Raccordez l'appareil à l'interface IO-Link (par ex. via un câble adaptateur USB) et suivez les instructions du logiciel. Les paramètres peuvent aussi être transférés via un Memory Plug.

Puis-je utiliser ce capteur dans un système hydraulique ?

Oui, le capteur est adapté aux systèmes hydrauliques. Il intègre un obturateur avec un orifice de 0,3 mm pour amortir les pics de pression et la cavitation. Cependant, une viscosité élevée peut augmenter le temps de réponse de quelques millisecondes, et de fortes salissures peuvent affecter son fonctionnement.

Que faire en cas de surcharge de pression ?

Le capteur dispose d'un compteur de surcharges (HIPC) et d'un seuil réglable (HIPS). Si la pression dépasse la tenue en pression (25 MPa pour le PV7702), l'appareil peut être endommagé. En cas de dépassement de la pression d'éclatement (100 MPa), le capteur peut être détruit. Consultez les données techniques et respectez les limites.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié. Suivez le code couleur : BN (brun) = +24 V DC, BU (bleu) = 0 V, BK (noir) = OUT1 (commutation ou IO-Link), WH (blanc) = OUT2 (commutation). Respectez les normes EN50178 et les réglementations nationales. Mettez l'installation hors tension avant de raccorder.

Comment nettoyer le capteur ?

Nettoyez l'extérieur du capteur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez que l'humidité pénètre dans le connecteur. Aucune pièce interne n'est accessible pour le nettoyage.

Puis-je réparer le capteur moi-même ?

Non, le capteur n'est pas réparable par l'utilisateur. Toute modification ou ouverture du boîtier annule la garantie et peut entraîner des dommages ou des blessures. En cas de dysfonctionnement, contactez le service technique IFM.

Où trouver les IODD pour IO-Link ?

Les fichiers IODD (IO Device Description) nécessaires à la configuration de l'appareil sont disponibles sur le site web d'IFM : www.ifm.com. Vous y trouverez également des informations détaillées sur la structure des données process, les adresses des paramètres et les diagnostics.

Quelle est la tension d'alimentation recommandée ?

L'appareil nécessite une alimentation en tension selon EN50178, TBTS ou TBTP. La tension typique est de 18...30 V DC. La consommation dépend de la charge, mais elle est généralement faible. Assurez-vous que la source est adaptée.

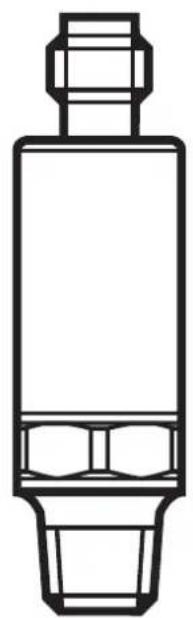

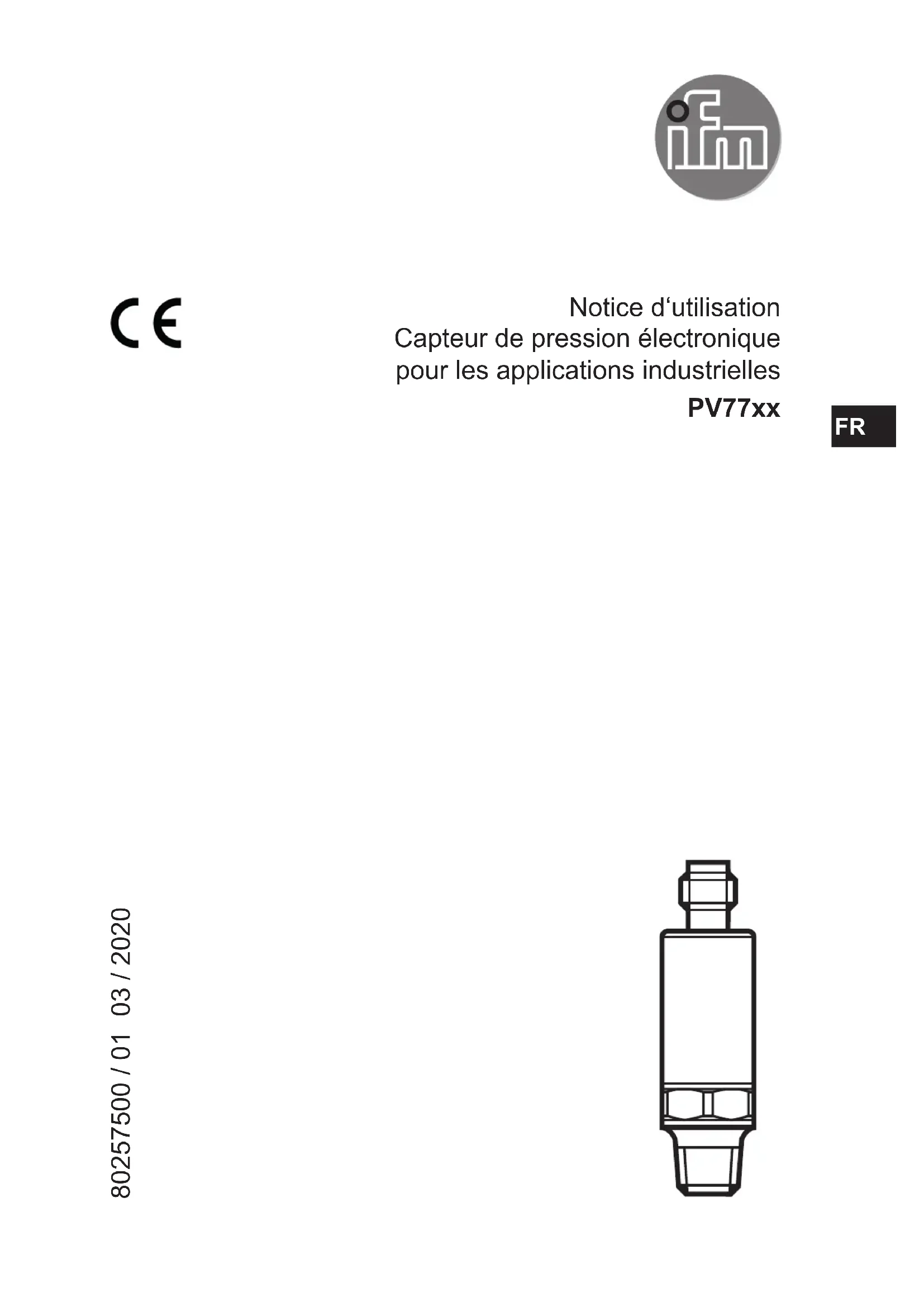

MODE D'EMPLOI PV7702 IFM

Notice d'utilisation Capteur de pression électronique pour les applications industrielles

PV77xx

FR

80257500 / 01 03 / 2020

1 Remarques préliminaires....2
2 Consignes de sécurité ....2
3 Fonctionnement et caractéristiques ....3

3.1 Applications .... 3
3.2 Utilisation dans les systèmes hydrauliques ....4

4 Fonction....5

4.1 Communication, paramétrage et évaluation....5
4.2 Fonction de commutation ....5
4.3 IO-Link....6

5 Montage....6
6 Raccordement électrique....7
7 Paramétrage....8

7.1 Paramétrage via PC 8
7.2 Paramétrage via le Memory Plug 8
7.3 Liste des paramètres....9

8 Réglage usine....10

1 Remarques préliminaires

Symboles utilisés

▶ Action à faire
→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
- La sécurité du système est sous la responsabilité de l'installateur du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à

toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

L'appareil mesure et surveille la pression du système de machines et d'installations.

3.1 Applications

- Type de pression : Pression relative

Numéro de commande	Etendue de mesure	Tenue en pression	Pression d'éclatement
Capteurs de pression avec filetage extérieur R^1/4
	MPa MPa MPa
PV7700 0...40	100 170
PV7701 0...25	62,5 120

Numéro de commande	Etendue de mesure	Tenue en pression	Pression d’éclatement
PV7702 0...10	25 100
PV7703 -0,1...2	,5 6,5 60
PV7704 -0,1...1	2,5 30

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée. La pression d'éclatement indiquée ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. INFORMATION IMPORTANTE : risque de blessures !

Directive relative aux équipements sous pression (DESP) : Les appareils avec une tenue en pression de ≤ 100 MPa correspondent à la directive relative aux équipements sous pression, ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande !

Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

Les appareils sont résistants au vide.

3.2 Utilisation dans les systèmes hydrauliques

Réducteur de débit pour le raccord process :

Dans les systèmes hydrauliques, des effets très dynamiques comme par exemple des pics de pression, une cavitation etc. peuvent se produire selon l'état de fonctionnement respectif. Pour amortir ces effets sur l'élément de mesure du capteur, un obturateur est intégré dans le raccord process.

Le filetage spécifique de l'obturateur correspond à l'effet d'un orifice de 0,3 mm.

A considérer : Une haute viscosité peut réduire le temps de réponse de quelques millisecondes. De fortes salissures peuvent affecter la fonctionnalité.

4 Fonction

• L'appareil génère des signaux de sortie selon le mode de fonctionnement et le paramétrage.
• De plus, il fournit les données process, les signaux de sortie et les messages de diagnostic via IO-Link.

4.1 Communication, paramétrage et évaluation

OUT1(broche 4)	• Signal de commutation pour la valeur limite de la pression du système• Communication via IO-Link
OUT2(broche 2)	• Signal de commutation pour la valeur limite de la pression du système

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

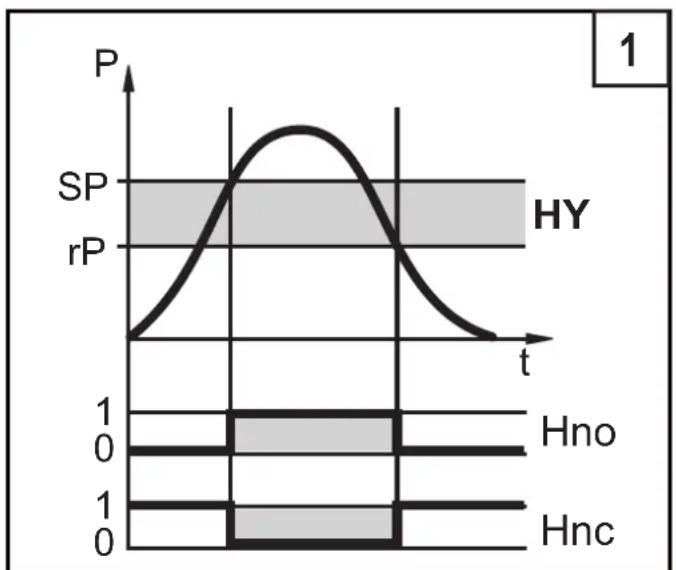

• Fonction hystérésis / normalement ouvert : [ou1] / [ou2] = [Hno] (→ Fig. 1).
• Fonction hystérésis / normalement fermé : [ou1] / [ou2] = [Hnc] (→ Fig. 1).

D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx). L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau.

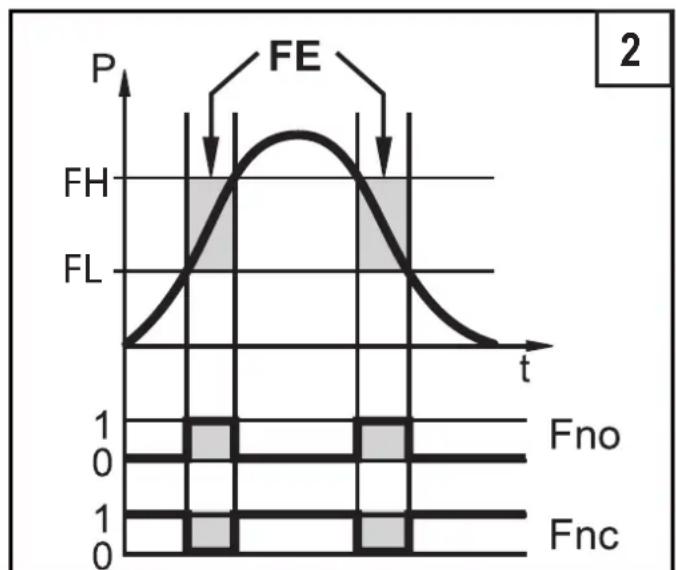

• Fonction fenêtre / normalement ouvert : [ou1] / [ou2] = [Fno] (→ Fig. 2).
• Fonction fenêtre / normalement fermé : [ou1] / [ou2] = [Fnc] (→ Fig. 2). La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx. FHx = valeur supérieure, FLx = valeur inférieure.

P = pression du système ; HY = hystérésis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérésis fixe de 0,25% de l'échelle de mesure.

4.3 IO-Link

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB ( 7).

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

5 Montage

Avant le montage et le démontage de l'appareil: S'assurer que l'installation est hors pression.

▶ Insérer l'appareil dans un raccord process approprié.

▶ Serrer fermement. Couple de serrage recommandé :

Valeur finale de l'étendue de mesure en MPa	Couple de serrage en Nm
jusqu'à 40 max. 50
Dépend de la lubrification, du joint d'étanchéité et de la charge de pression !

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.

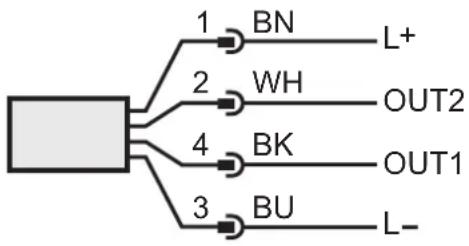

▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs
BK noir
BN brun
BU bleu
WH blanc

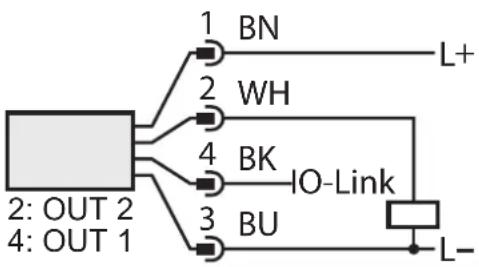

			OUT1 : sortie de commutation ou IO-LinkOUT2 : sortie de commutationCouleurs selon DIN EN 60947-5-2

Exemples de raccordement

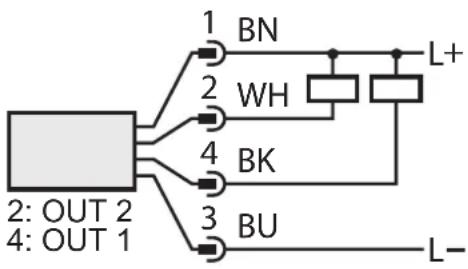

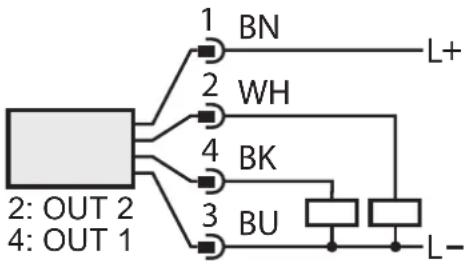

2 x commutation positive 2 x commutation négative

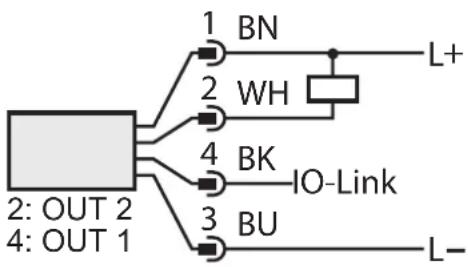

1 x commutation positive, 1 x IO-Link 1 x commutation négative, 1 x IO-Link

7 Paramétrage

L'appareil ne peut être paramétré que via IO-Link.

▶ Préparer le matériel et le logiciel IO-Link pour l'opération de paramétrage.
▶ Raccorder l'appareil par ex. avec interface IO-Link ( 7.1) ou le Memory Plug programmé ( 7.2).
▶ Faire le paramétrage.
▶ Mettre l'appareil en service.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements des paramètres pendant l'opération peuvent affecter le mode de fonctionnement de l'installation !

▶ S'assurer qu'il n'y aura pas de mauvais fonctionnement dans l'installation.

7.1 Paramétrage via PC

Pour le paramétrage il faut un logiciel compatible avec IO-Link (par ex. LINERECORDER SENSOR).

Pour le raccordement de l'appareil via l'interface USB du ordinateur, des interfaces IO-Link d'ifm sont disponibles → www.ifm.com.

▶ Préparer l'ordinateur, le logiciel et l'interface.
▶ Raccorder l'appareil avec l'interface IO-Link.
▶ Suivre le menu du logiciel IO-Link.
▶ Faire le paramétrage.
▶ Mettre l'appareil en service.

Paramètres réglables ( 7.3).

7.2 Paramétrage via le Memory Plug

Des paramètres peuvent être écrits sur / transférés à l'appareil via un Memory Plug (module de mémoire) → www.ifm.com.

▶ Ecrire les paramètres dans le Memory Plug (par ex. via un PC).
▶ Raccorder le Memory Plug entre le capteur et le connecteur femelle.

En cas de tension d'alimentation fournie, les paramètres peuvent être transmis du Memory Plug au capteur.

▶ Enlever le Memory Plug.
▶ Mettre l'appareil en service.

Paramètres réglables ( 7.3).

Le Memory Plug est également approprié pour mémoriser les paramètres actuels d'un appareil et pour les transférer à d'autres appareils du même type.

Plus d'informations sur le Memory Plug sont disponibles dans la documentation technique sur → www.ifm.com.

7.3 Liste des paramètres

Paramètre Fonction

SPx/rPx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis. Condition préalable : réglage OUTx est [Hno] ou [Hnc].

FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre. Condition préalable : réglage OUTx est [Fno] ou [Fnc].

ou1 Fonction de sortie pour OUT1 : Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

ou2 Fonction de sortie pour OUT2 : Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H . .] ou fonction fenêtre [F . .], en normalement ouvert (.no) ou normalement fermé (.nc).

dS1 / dS2 Temporisation d'enclenchement pour OUT1 / OUT2.

dr1 / dr2 Temporisation au déclenchement pour OUT1 / OUT2.

P-n Logique de commutation des sorties : pnp / npn.

Lo Mémoire valeur minimum pour la pression du système.

Hi Mémoire valeur maximum pour la pression du système.

dAP Amortissement du seuil de commutation.

COF Calibrage du point zéro

HIPS Réglage du seuil pour le compteur de surcharges

HIPC Nombre de surcharges

Pour plus d'informations, consulter la description IODD (→ www.ifm.com) ou les descriptions des paramètres spécifiques au contexte du logiciel de paramétrage utilisé.

8 Réglage usine

	Réglage usine Réglage utilisateur
SP1 25 % VEM*
rP1 23 % VEM *
ou1 Hno
ou2 Hno
SP2 75 % VEM *
rP2 73 % VEM *
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
P-n PnP
dAP 0,06
COF 0
HIPS MEW
HIPC 0

* = La valeur en pourcentage affichée de la valeur finale de l'étendue de mesure (VEM) du capteur correspondant en MPa est réglée.

Plus d'informations sur www.ifm.com
