Caractéristiques	Détails
Type de produit	Récepteur TRIANGLE AIO Pro A50
Connectivité	Bluetooth, Wi-Fi, Ethernet
Formats audio supportés	MP3, WAV, FLAC, AAC, etc.
Puissance de sortie	50W par canal
Impédance	4 à 8 Ohms
Dimensions	Largeur : 30 cm, Hauteur : 10 cm, Profondeur : 25 cm
Poids	3.5 kg
Utilisation	Idéal pour les systèmes audio domestiques, streaming de musique, connexion à des enceintes
Maintenance	Nettoyage régulier avec un chiffon doux, mise à jour du firmware via le site du fabricant
Sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les ventilations
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - AIO Pro A50 TRIANGLE

Comment réinitialiser le TRIANGLE AIO Pro A50 ?

Pour réinitialiser le TRIANGLE AIO Pro A50, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi le récepteur ne capte-t-il pas les chaînes ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est bien configuré pour rechercher les chaînes disponibles.

Comment mettre à jour le firmware du TRIANGLE AIO Pro A50 ?

Vous pouvez mettre à jour le firmware en accédant au menu des paramètres, puis en sélectionnant 'Mise à jour du système'. Assurez-vous que le récepteur est connecté à Internet.

Le son ne fonctionne pas, que faire ?

Vérifiez le volume du récepteur et assurez-vous que le mode muet n'est pas activé. Testez également avec une autre source audio ou un autre câble.

Comment connecter le TRIANGLE AIO Pro A50 à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI du récepteur à un port HDMI de votre téléviseur. Sélectionnez ensuite la source HDMI correspondante sur votre téléviseur.

Puis-je utiliser le TRIANGLE AIO Pro A50 avec une connexion Wi-Fi ?

Oui, le TRIANGLE AIO Pro A50 prend en charge les connexions Wi-Fi. Allez dans les paramètres réseau pour configurer votre connexion Wi-Fi.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le récepteur est correctement branché à une prise de courant fonctionnelle. Essayez une autre prise ou un autre câble d'alimentation si nécessaire.

Comment accéder aux réglages de l'image sur le TRIANGLE AIO Pro A50 ?

Accédez au menu principal, sélectionnez 'Paramètres', puis choisissez 'Réglages de l'image' pour ajuster la luminosité, le contraste et d'autres paramètres d'affichage.

Le récepteur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le récepteur.

Comment ajouter des chaînes favorites sur le TRIANGLE AIO Pro A50 ?

Pendant que vous regardez une chaîne, appuyez sur le bouton 'Favoris' de la télécommande pour l'ajouter à votre liste de chaînes favorites.

MODE D'EMPLOI AIO Pro A50 TRIANGLE

AVERTISSEMENT : Veuillez lire attentivement l’intégralité des instructions et consignes de

sécurité avant d’utiliser l’équipement. Î Conserver ces instructions et consignes de sécurité pour une consultation ultérieure. Î Ne pas utiliser l’appareil à proximité d’eau ou de liquides. Î Nettoyer uniquement avec un chiffon doux, sec et non pelucheux. Î Ne pas obstruer les ouvertures (évents) de l’appareil. Î Ne pas installer à proximité d’une source de chaleur, tels qu’un radiateur, poêle, ou tout autre appareil produisant de la chaleur (y compris des amplicateurs). Î Utiliser uniquement des accessoires spéciés par le fournisseur. Î S’assurer que le support d’utilisation est sufsamment rigide pour recevoir le produit (pied, étagère, meuble...). Î Protéger le câble d’alimentation de tout pincement ou écrasement, en particulier au niveau des prises, protéger également l’entrée de l’alimentation sur l’appareil. Î Débrancher l’appareil durant les orages ou pendant une longue période de non-utilisation. Î La prise d’un appareil électrique doit être adaptée à la prise du secteur. Ne jamais modier la prise d’aucune façon. L’appareil doit être connecté à une prise principale munie d’une protection reliée à la terre. Î Se référer à votre revendeur agréé TRIANGLE ou tout autre personne qualiée si l’appareil est endommagé de quelque manière que ce soit : si le câble ou la prise d’alimentation sont endommagés, si un liquide ou un objet tombe sur cet appareil, une exposition à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou encore si l’appareil chute. SAFETY INSTRUCTIONS

Î Déballage 10 Î Descriptif appareil 11 Î Fonctionnement 12 Î Installation 13 Î Utilisation 16 Î Présentation de l’application 17 Î En cas de panne 24 Î Foire aux Questions 25

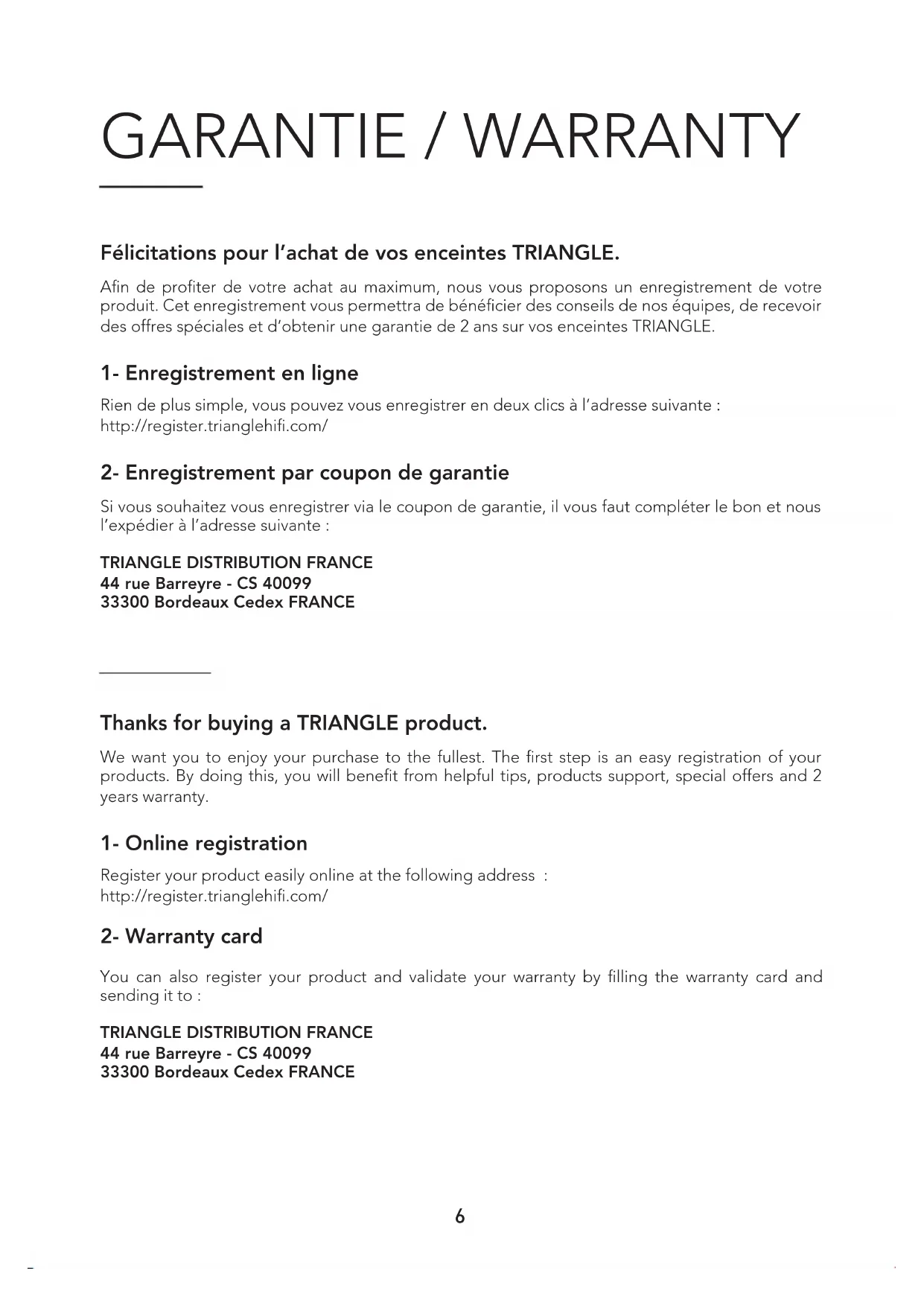

20190107-AIOpro50_manuel.indd 5 21/05/2019 18:19:526 Félicitations pour l’achat de vos enceintes TRIANGLE. An de proter de votre achat au maximum, nous vous proposons un enregistrement de votre produit. Cet enregistrement vous permettra de bénécier des conseils de nos équipes, de recevoir des offres spéciales et d’obtenir une garantie de 2 ans sur vos enceintes TRIANGLE.

1- Enregistrement en ligne

Rien de plus simple, vous pouvez vous enregistrer en deux clics à l’adresse suivante : http://register.trianglehi.com/

2- Enregistrement par coupon de garantie

Si vous souhaitez vous enregistrer via le coupon de garantie, il vous faut compléter le bon et nous l’expédier à l’adresse suivante :

44 rue Barreyre - CS 40099 33300 Bordeaux Cedex FRANCE GARANTIE / WARRANTY 20190107-AIOpro50_manuel.indd 6 21/05/2019 18:19:53Note sur la garantie Vos enceintes TRIANGLE bénécient d’une garantie de 2 ans. Cette garantie prend effet à partir de la date d’achat et couvre tous les défauts de fabrication ou les dommages que pourraient subir vos enceintes, résultant de ces mêmes défauts. Cette garantie est accordée uniquement au premier utilisateur du produit et seulement après l’enregistrement en ligne ou la réception du coupon de garantie par la société TRIANGLE. Elle n’est pas transmissible en cas de revente dudit produit. De plus, elle cesserait de plein droit en cas de panne résultant d’un mauvais traitement ou d’une mauvaise manipulation. Sont exclus de la garantie : Î Bobine brûlée par excès de puissance Î Toute panne résultant d’une utilisation à des ns professionnelles (sonorisation, public address etc.) Î Toute panne résultant d’un stockage dans une pièce trop humide Î Membrane crevée ou arrachée Î Suspension déchirée Î Toute panne résultant d’un choc mécanique (chute, écrasement, etc.) Î Toute panne résultant de l’intervention d’une personne non habilitée par TRIANGLE Î Impacts sur l’ébénisterie (rayures, écrasement, chocs divers) Nom de l’acheteur / Buyer’s name : Adresse personnelle / Personal Address : Email : Date d’achat / Date of purchase : Nom du revendeur / Reseller’s name : Modèle / Model : N° Série / Serial Number : 1er produit TRIANGLE / 1st TRIANGLE model : Oui/Yes Non/No Précédent modèle TRIANGLE / Previous TRIANGLE model : J’ai choisi le matériel TRIANGLE pour la raison suivante / I chose TRIANGLE product for the following reason : Conseil d’amis / Friend’s advice Conseil d’un revendeur / Dealer’s advice Démonstration lors d’une exposition / Demonstration during an exhibition Recommandation d’un journal ou site spécialisé / Recommandation from a magazine or website Lequel / which one : Note on the warranty Your TRIANGLE loudspeakers are warranted for 2 years. This warranty takes effect from the date of purchase and covers any manufacturing defect or damage your loudspeakers could suffer as a result of these same defects. This warranty is granted solely to the rst owner of the product, and is not transmittable in the case of resale. To validate your warranty, you will need to register online or mail the warranty coupon to TRIANGLE. Please note, this warranty is voided if any fault arises from ill- treatment or careless handling of the product. The following are not guaranteed : Î A burned voice-coil caused by overloading the driver Î Any fault occurring from professional usage (public sound systems, PA systems, etc.) Î Any fault resulting from storage in areas of high humidity Î A pierced or torn membrane Î A torn suspension Î Any fault resulting from a mechanical shock (ex if dropped or handled roughly) Î Any fault arising from servicing by anyone other than an authorized TRIANGLE service technician Î Damaged cabinets due to mishandling GARANTIE / WARRANTY 20190107-AIOpro50_manuel.indd 7 21/05/2019 18:19:53Spotify Connect est intégré à votre nouveau amplicateur. Spotify Connect vous permet de contrôler la musique diffusée sur votre appareil à l’aide de l’application Spotify sur votre mobile, votre tablette ou votre PC. L’écoute est uide. Vous pouvez passer des appels, jouer à des jeux et même éteindre votre téléphone, le tout sans interrompre la musique. En savoir plus sur spotify.com/connect Le logiciel Spotify est soumis aux licences de tiers disponibles à l’adresse suivante: www.spotify.com/connect/third-party-licenses 20190107-AIOpro50_manuel.indd 8 21/05/2019 18:19:539

DÉBALLAGE Ouvrir le carton, puis sortir l’appareil. Lors du déballage, si vous remarquez un défaut sur un élément, contactez votre revendeur. Votre appareil est un objet précieux, il est recommandé de le manipuler avec précaution. Avant de jeter les emballages, vériez qu’il ne reste rien à l’intérieur.

Avant l’installation Avant de procéder à tout branchement sur votre AIO Pro A50, vériez la stabilité du support et réduire autant que possible la distance avec votre box/routeur. Déplacement de l’appareil Toujours débrancher le cordon d’alimentation et déconnecter les câbles de connexion entre tous les autres composants audio lors du déplacement de l’appareil. Ceci an d’éviter un court-circuit ou l’endommagement des prises et des câbles de connexion. Emplacements à éviter Évitez de placer votre enceinte à proximité des lieux humides ou exposés à un ensoleillement excessif. Il est préférable de la placer dans un endroit tempéré. Recyclage Protection de l’environnement : vos produits contiennent de nombreux matériaux valorisables ou recyclables. Utilisez pour ces produits des points de collecte. 20190107-AIOpro50_manuel.indd 10 21/05/2019 18:19:5311

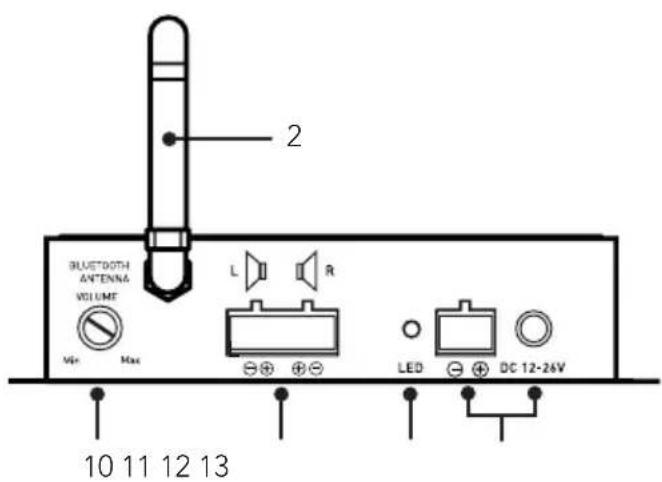

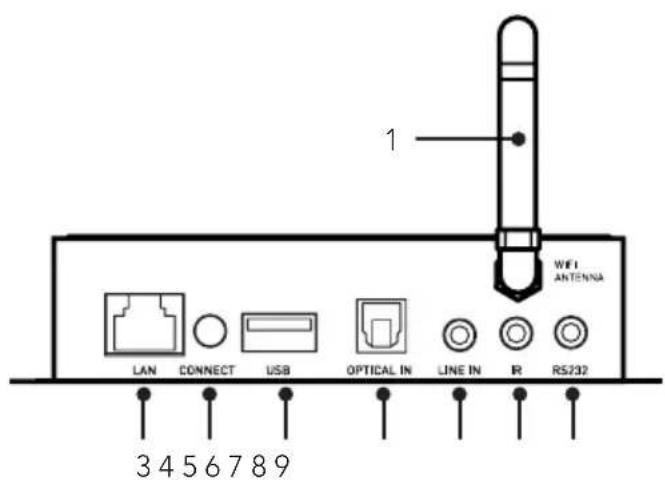

8. IR : pour utiliser les fonctions de la

télécommande, connectez d’abord le récepteur IR

9. RS232 : pour gérer les fonctions depuis

les consoles de contrôle centrales, veuillez nous contacter ou votre revendeur pour obtenir les commandes RS232.

12. Indicateur LED :

Blanc xe : En marche/veille Blanc clignotant lent : USB / carte TF Blanc clignotant rapide : Reset Vert xe : Line-in Vert clignotant lent : Bluetooth

INSTALLATION Î Déballage : vériez que tous les accessoires sont bien présents dans la boîte. Î Mise en place : disposez l’appareil dans un emplacement adapté. Î Connectez l’appareil.

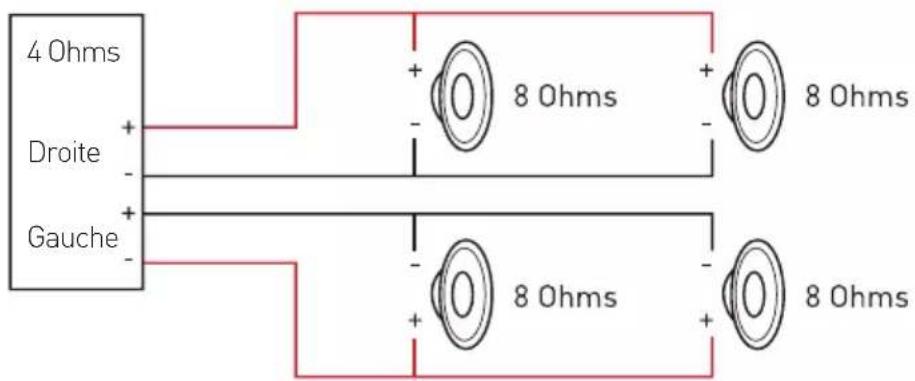

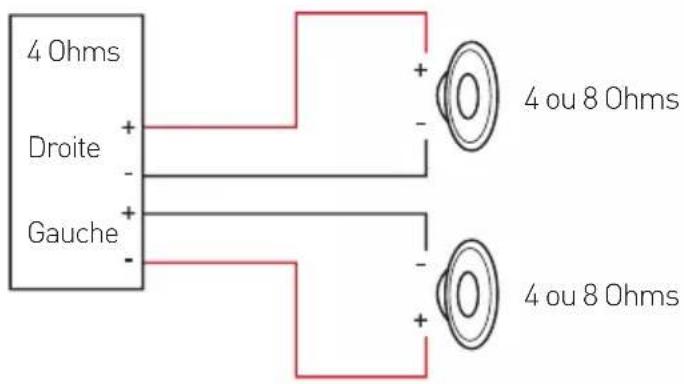

1. Schémas de câblage

Branchement 1 paire d’enceintes Branchement 2 paires d’enceintes en parallèle Droite Gauche 4 Ohms Droite Gauche 4 Ohms Attention à l’impédance des enceintes. Un branchement de deux paires ne peut se faire qu’avec des enceintes de 8 Ohms. 4 ou 8 Ohms 4 ou 8 Ohms 20190107-AIOpro50_manuel.indd 13 21/05/2019 18:19:5314

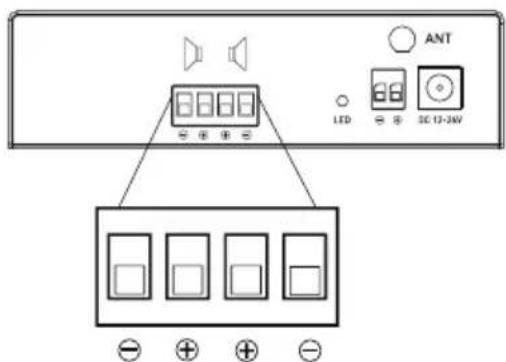

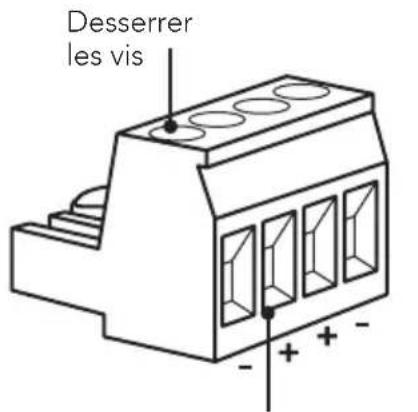

Connexion haut-parleur Î Retirez le bloc de connexion pour haut-parleur fourni avec l’AIO Pro A50. Î Desserrez les vis avant d’insérer les ls du haut-parleur. Î Insérez les extrémités des câbles dénudés en respectant la polarité puis resserrez les vis. Desserrer les vis Insérer les câbles du haut-parleur Connecteurs amovibles Connexions 20190107-AIOpro50_manuel.indd 14 21/05/2019 18:19:5315

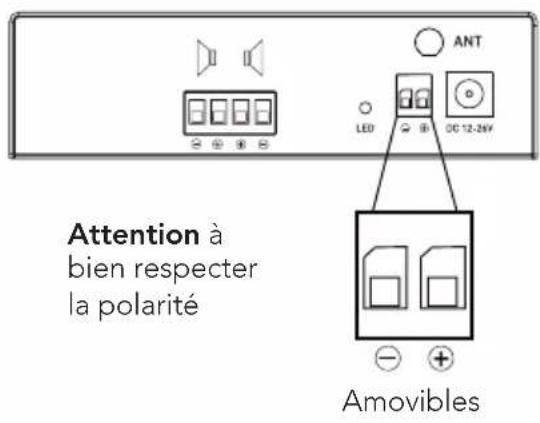

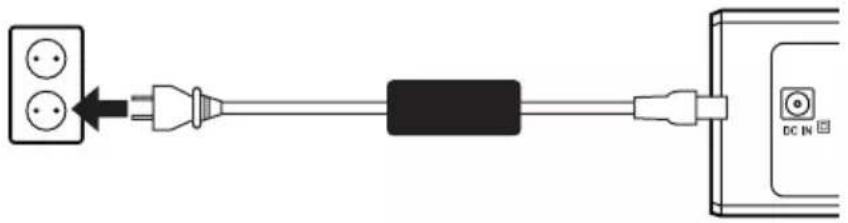

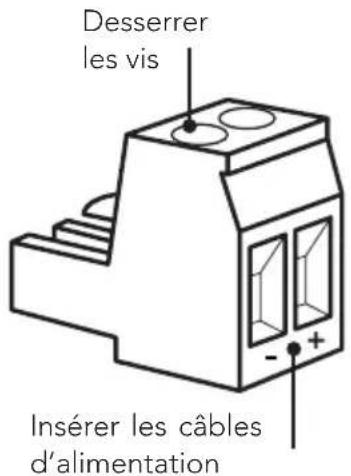

Connexion électrique Î Option 1 : Si la distance le permet, utilisez l’alimentation fournie. Î Option 2 : Si la distance entre la prise secteur et l’AIO Pro A50 est trop importante, coupez le connecteur de l’alimentation puis rallongez le câble. Localisez le connecteur d’alimentation, desserrez les vis, insérez les câbles d’alimentation, serrez chaque vis. Remarque : Gauche Négatif (-), Droite Positif (+). Remarque : la puissance d’entrée standard est de 24V/3.3A. Desserrer les vis Insérer les câbles d’alimentation Attention à bien respecter la polarité Attention à bien respecter la polarité Amovibles 20190107-AIOpro50_manuel.indd 15 21/05/2019 18:19:5416

Télécharger l’application Rendez-vous sur votre store (App Store ou Google Play) et téléchargez l’application TRIANGLE AIO.

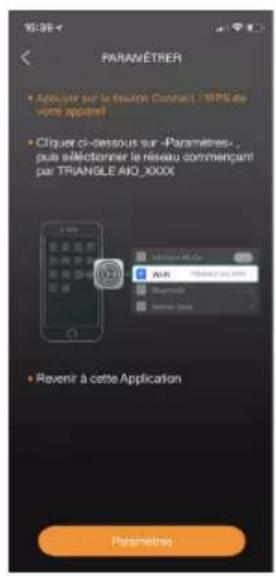

1. Appuyez sur «Ajouter

votre congurateur an de trouver le réseau WiFi «TRIANGLE AIO3- XXX».

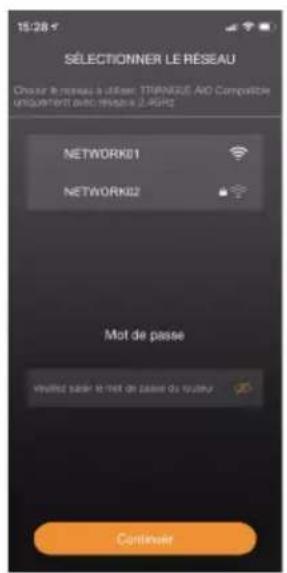

3. Une fois connecté

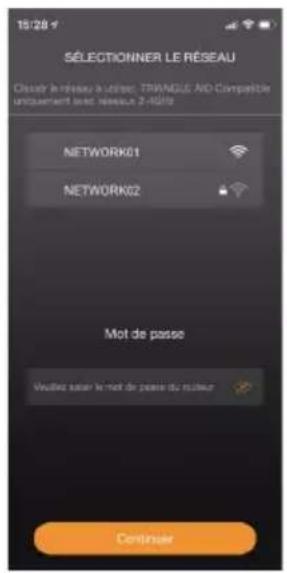

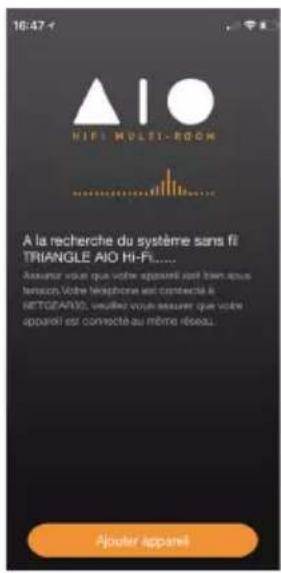

sur le WiFi de votre AIO Pro A50, revenez sur l’application. Sélectionnez votre réseau WIFI et indiquez le mot de passe associé. Lancer l’application puis suivre les instructions

4. Votre AIO Pro A50

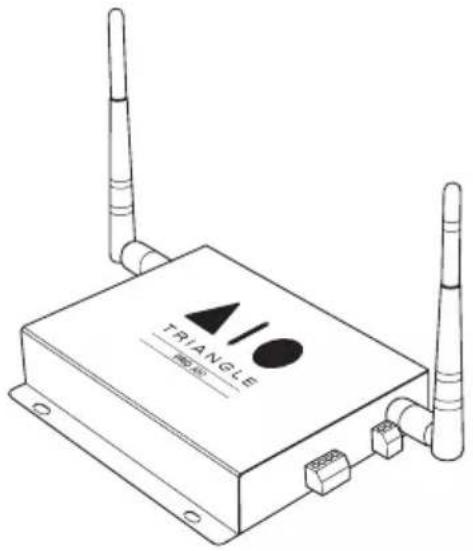

est prêt à fonctionner. UTILISATION Î Allumez votre produit à l’aide de la télécommande. Î Attendez que votre AIO Pro A50 se congure. Î 3 notes de musique retentiront lorsque votre appareil sera prêt à fonctionner. 20190107-AIOpro50_manuel.indd 16 21/05/2019 18:20:0317

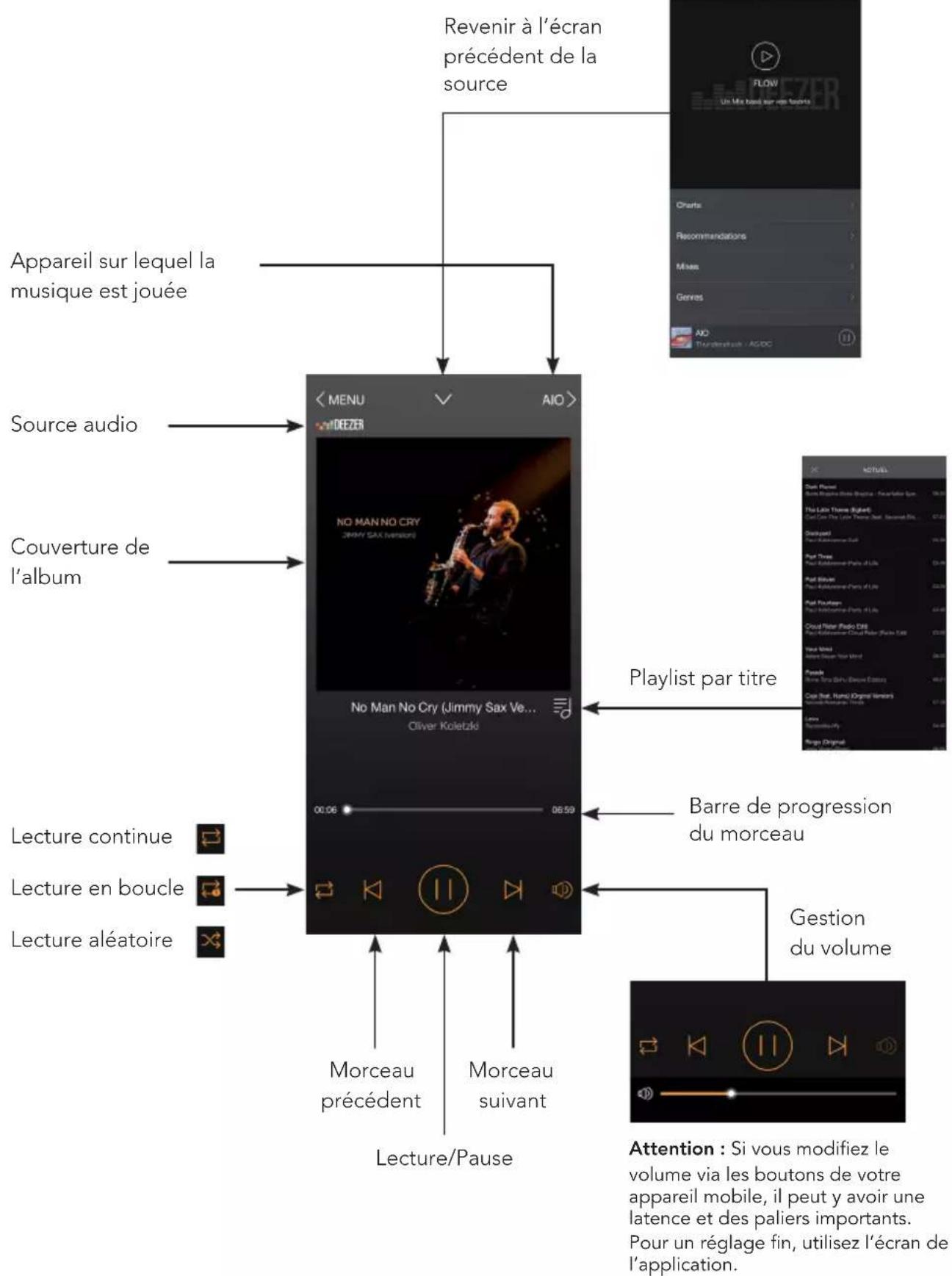

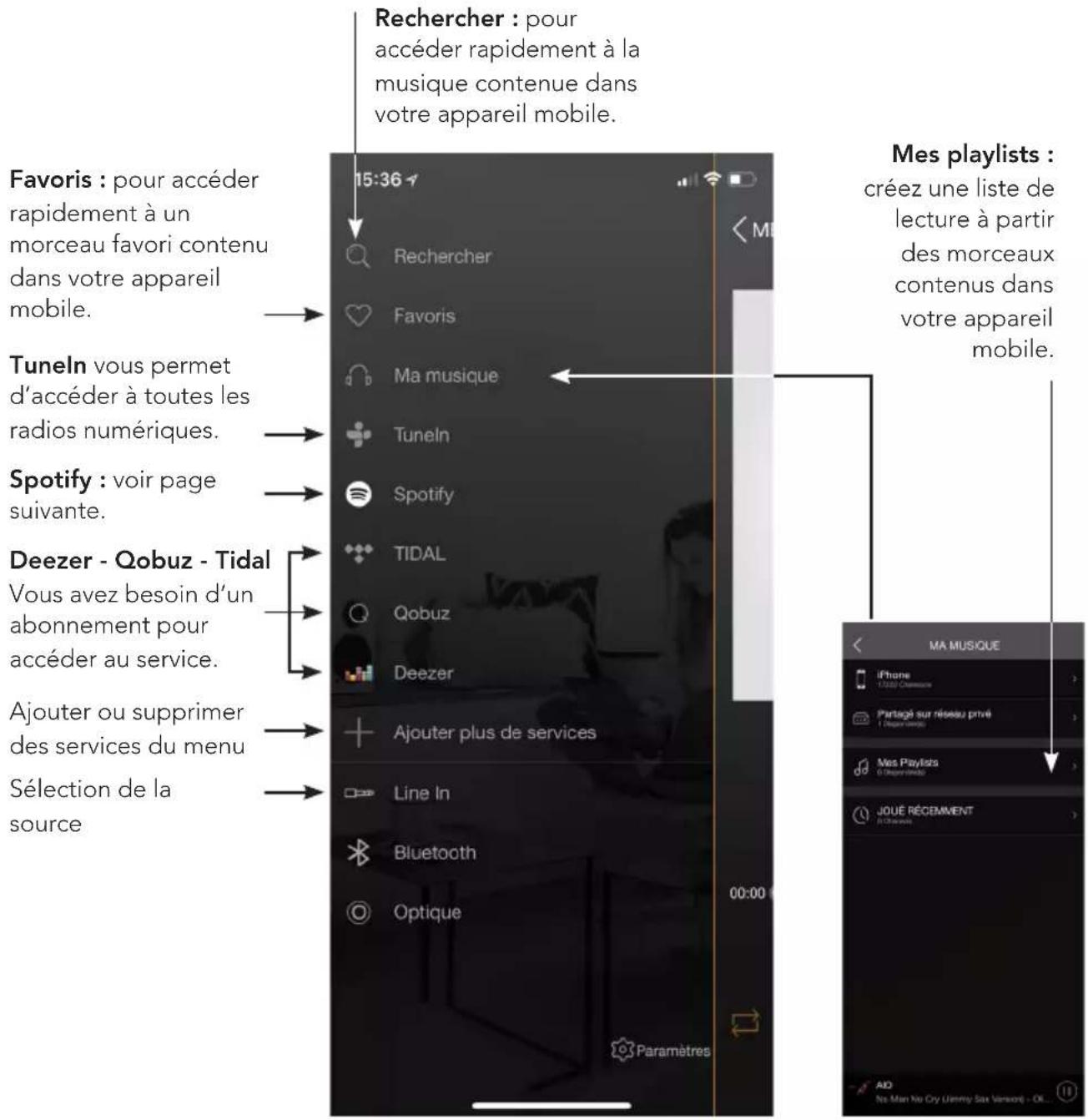

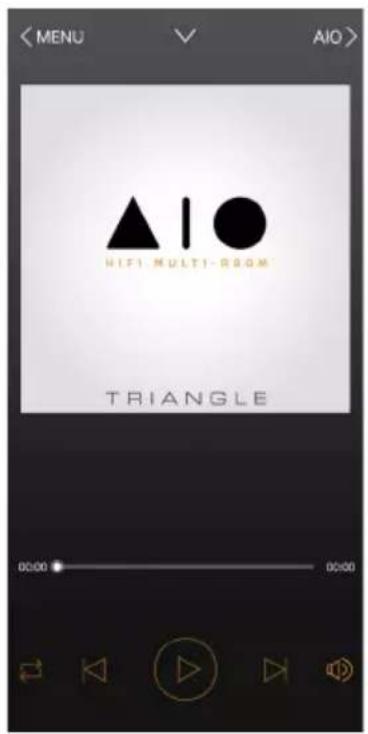

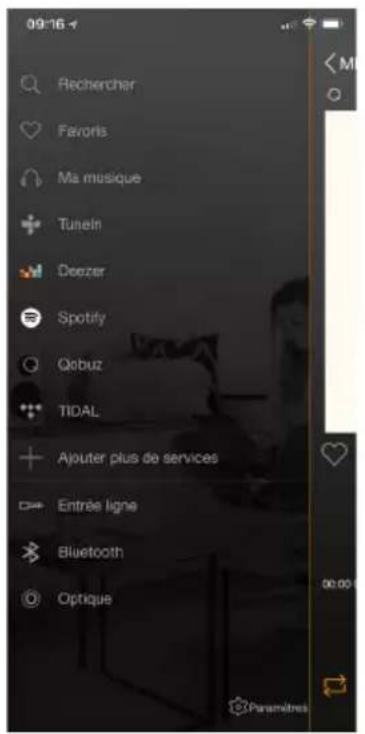

Les sources Ecran de lecture Les appareils AIO La navigation se passe en 3 volets. Il vous suft de balayer l’écran de gauche à droite pour les faire apparaître.

Revenir à l’écran précédent de la source Source audio Appareil sur lequel la musique est jouée Couverture de l’album Lecture continue Lecture en boucle Lecture aléatoire Morceau précédent Morceau suivant Lecture/Pause Barre de progression du morceau Playlist par titre Attention : Si vous modiez le volume via les boutons de votre appareil mobile, il peut y avoir une latence et des paliers importants. Pour un réglage n, utilisez l’écran de l’application. Gestion du volume 20190107-AIOpro50_manuel.indd 18 21/05/2019 18:20:2019

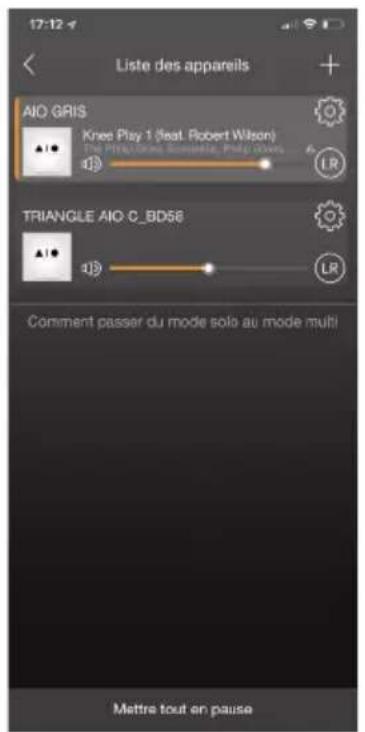

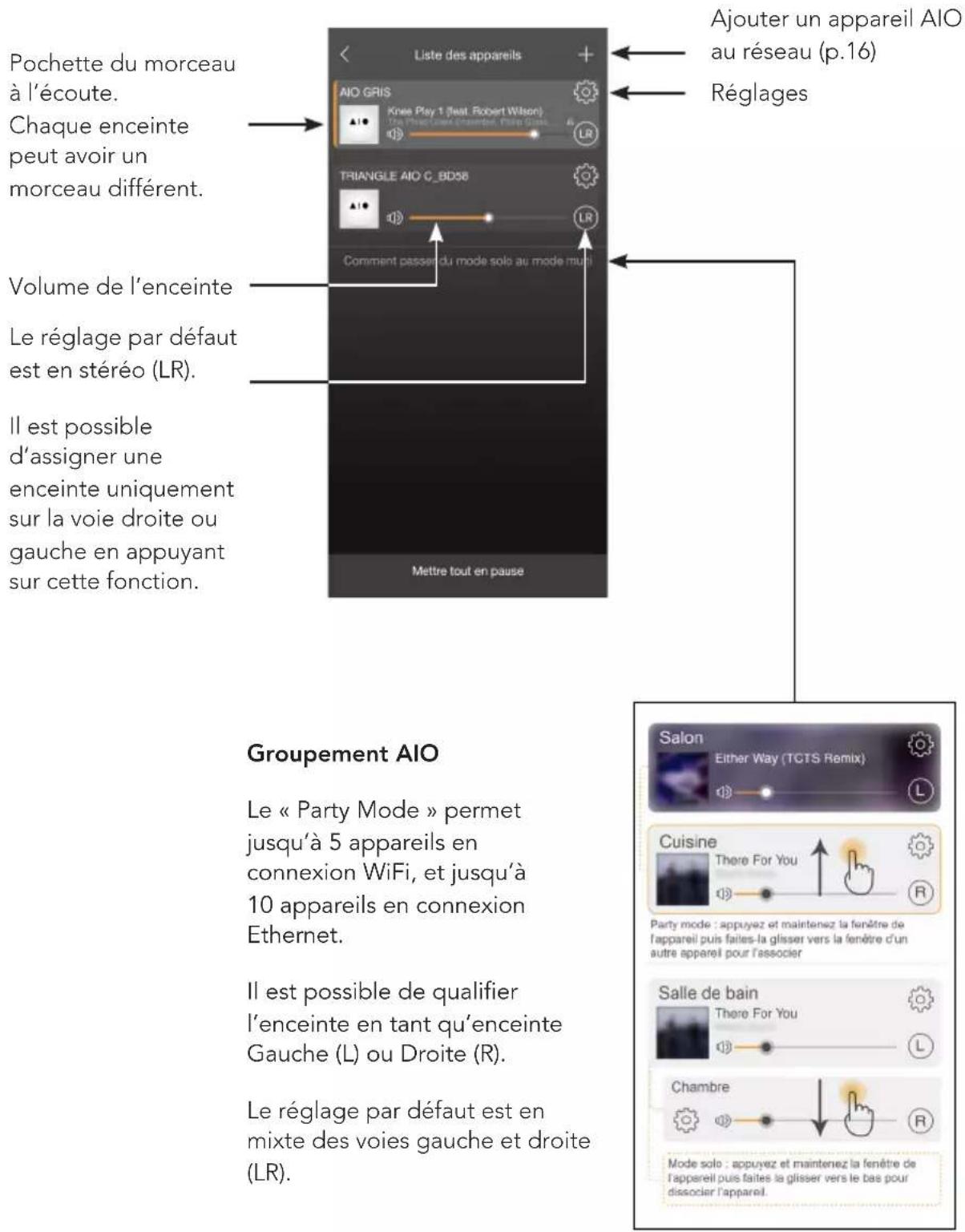

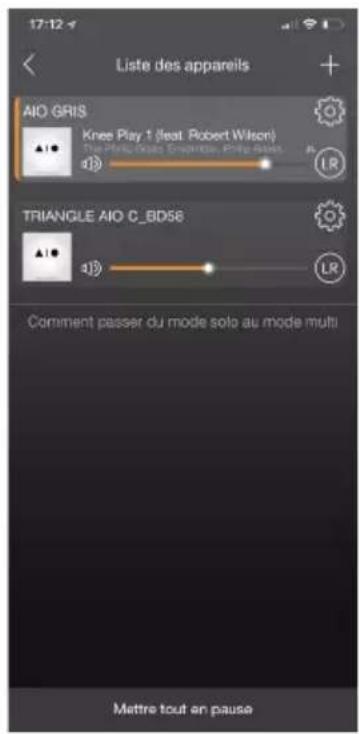

2. Liste des AIO connectés

Ajouter un appareil AIO au réseau (p.16) Groupement AIO Le « Party Mode » permet jusqu’à 5 appareils en connexion WiFi, et jusqu’à 10 appareils en connexion Ethernet. Il est possible de qualier l’enceinte en tant qu’enceinte Gauche (L) ou Droite (R). Le réglage par défaut est en mixte des voies gauche et droite (LR). Le réglage par défaut est en stéréo (LR). Il est possible d’assigner une enceinte uniquement sur la voie droite ou gauche en appuyant sur cette fonction. Pochette du morceau à l’écoute. Chaque enceinte peut avoir un morceau différent. Volume de l’enceinte Réglages 20190107-AIOpro50_manuel.indd 19 21/05/2019 18:20:2420

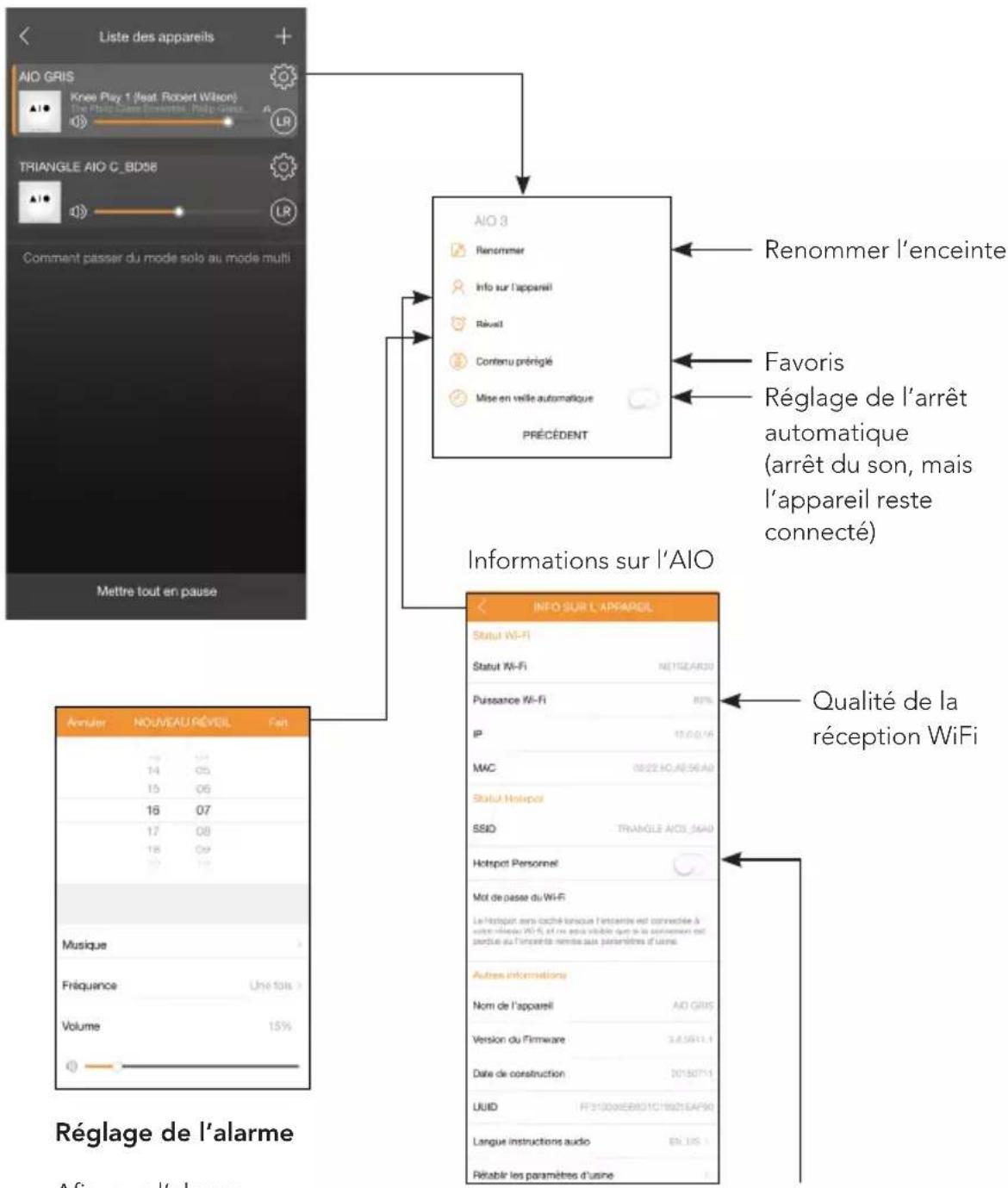

Réglage de l’arrêt automatique (arrêt du son, mais l’appareil reste connecté) Réglage de l’alarme An que l’alarme fonctionne, veillez bien à laisser votre appareil allumé. Informations sur l’AIO Favoris Qualité de la réception WiFi Votre AIO3 possède la fonction « Hot spot », il peut donc gérer son propre réseau WIFI et ainsi étendre la portée de votre réseau WIFI actuel. Il vous suft d’activer cette fonction dans l’application sur ce bouton et de dénir un mot de passe de connexion. 20190107-AIOpro50_manuel.indd 20 21/05/2019 18:20:2921

Deezer - Qobuz - Tidal Vous avez besoin d‘un abonnement pour accéder au service. TuneIn vous permet d’accéder à toutes les radios numériques. Ma musique : AIO vous permet de lire la musique téléchargée dans votre téléphone et d’accéder à la musique stockée dans un NAS de votre réseau ou sur votre clé USB connectée. Vous devez autoriser l’application à lire le contenu musical de votre appareil mobile (voir Paramètres de l’app TRIANGLE AIO dans le menu général de votre appareil mobile en fonction de votre système iOS ou Android). Vos morceaux doivent être enregistrés directement sur votre téléphone pour pouvoir y accéder. Certains titres peuvent être protégés par des DRM qui bloqueront la lecture. Ajouter ou supprimer des services du menu Sélection de la source Favoris : pour accéder rapidement à un morceau favori contenu dans votre appareil mobile. Rechercher : pour accéder rapidement à la musique contenue dans votre appareil mobile. Spotify : voir page suivante. Mes playlists : créez une liste de lecture à partir des morceaux contenus dans votre appareil mobile. [phone]-AIOpro50_manuel.indd 21 21/05/2019 18:20:3222

Spotify : Écoutez votre musique avec Spotify Connect

1. Connectez votre appareil TRIANGLE AIO à votre réseau Wi-Fi.

2. Ouvrez l’application Spotify sur votre téléphone, votre tablette ou votre ordinateur portable en

utilisant le même réseau Wi-Fi.

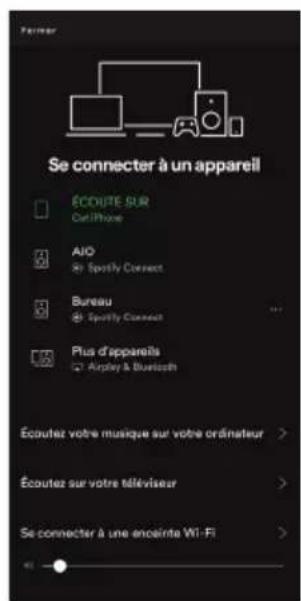

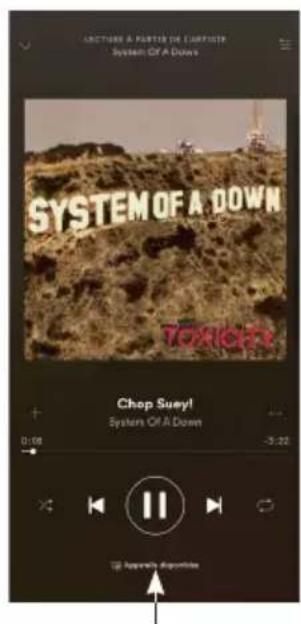

3. Écouter une chanson et sélectionner le périphériques disponibles

4. Sélectionnez votre appareil TRIANGLE AIO et commencez à écouter

Le logiciel Spotify est soumis à une licence tierce disponible ici : www.spotify.com/connect/third-party-licences

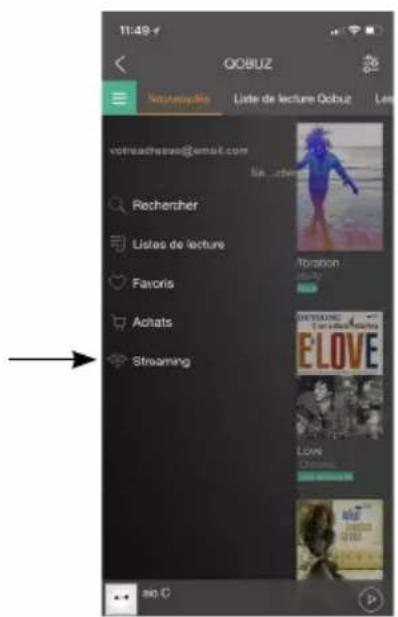

Ecouter de la musique en haute dénition : Pour écouter de la musique en haute dénition, vous devez disposer d’un abonnement auprès d’un fournisseur et congurer l’application dédiée. Exemple sur l’application Qobuz >> Choisir votre appareil 20190107-AIOpro50_manuel.indd 22 21/05/2019 18:20:4123

5. Connexion avec d’autres sources

• JACK 3.5MM : Reliez un câble Jack 3.5mm ou RCA à votre source externe, puis sélectionnez la source.

• OPTIQUE : Reliez un câble optique à votre source externe puis sélectionnez la source.

• BLUETOOTH Î Sélectionnez la source Bluetooth - soit via l’application TRIANGLE AIO (voir p.21) - soit en appuyant sur le bouton source de la télécommande. Î Une fois la source Bluetooth sélectionnée, la LED devient verte clignotante. L’appairage se lance automatiquement. Î Veillez à bien déconnecter votre appareil si un autre utilisateur souhaite prendre la main. Î Allez dans les paramètres Bluetooth de votre appareil mobile. Î Sélectionnez la source : TRIANGLE AIO Pro A50. 20190107-AIOpro50_manuel.indd 23 21/05/2019 18:20:4124

Si l’appareil ne fonctionne pas correctement, vériez les points énumérés ci-dessous. Si le problème persiste, il peut y avoir un mauvais fonctionnement. Débranchez immédiatement le cordon d’alimentation et contactez votre revendeur. OBSERVATION SOLUTION Mon AIO ne se connecte pas au réseau. Vériez que votre appareil mobile soit connecté au réseau sur lequel vous tentez de connecter votre AIO. Placez votre AIO plus proche de votre routeur. Branchez un câble Ethernet entre votre routeur et l’AIO. Vériez que votre application est bien à jour, ou réinstallez l’application. Redémarrez votre mobile et votre réseau. La musique se coupe ou saccade. Vériez la connexion internet. Vériez si votre réseau ou un autre appareil n’est pas en train d’utiliser une grande partie de votre bande passante. Vériez la puissance de réception du signal WiFi (voir p.20) Vériez que votre application est bien à jour, ou réinstallez l’application. Redémarrez votre mobile et votre réseau. 20190107-AIOpro50_manuel.indd 24 21/05/2019 18:20:4125

Combien d’enceintes puis-je grouper sur l’application ? AIO peut grouper jusqu’à 5 enceintes en WiFi, 10 via Ethernet, si la connexion est de bonne qualité. Que se passe-t-il quand on m’appelle sur mon téléphone mobile alors que j’utilise l’application ? La musique continue de jouer sur votre enceinte sans interruption. AIO peut-il jouer des morceaux haute résolution (High Res) ? AIO peut lire des morceaux jusqu’en 24 bit/192 kHz, mais attention, il faut que votre connexion internet soit de bonne qualité, et bien congurer votre application de streaming. ATTENTION Ne jamais ouvrir l’enceinte, risque d’électrocution. 20190107-AIOpro50_manuel.indd 25 21/05/2019 18:20:41Your new amplier has Spotify Connect built in. Spotify Connect lets you control the music playing on your device, using the Spotify app on your mobile, tablet or PC. Listening is seamless. You can take calls, play games, even switch your phone off – all without interrupting the music. Learn more at spotify.com/connect The Spotify software is subject to third party licenses found here: www.spotify.com/connect/third-party-licenses 20190107-AIOpro50_manuel.indd 26 21/05/2019 18:20:4127
