Type de produit	Analyseur de réseau triphasé
Marque	ENTES
Modèle	MPR-34-11-72
Tension d'alimentation	95-270 VAC/DC
Tension nominale entre phases	400 V AC
Fréquence	50-60 Hz
Secondaire du transformateur de courant	1A ou 5A
Protocole de communication	RS-485, MODBUS RTU
Indice de protection	IP51
Température de fonctionnement	-10°C à +55°C
Température de stockage	-20°C à +70°C
Humidité maximale	95% (sans condensation)
Dimensions (face avant)	96 x 96 mm
Profondeur de montage	60 mm
Poids	0.35 kg
Affichage	Écran numérique
Fonctions de mesure	Tension, courant, puissance active/réactive, facteur de puissance, fréquence, énergie
Entrée courant	Via transformateur de courant externe
Entrée tension	Directe jusqu'à 400 V
Installation	Montage sur panneau
Entretien	Nettoyer avec un chiffon sec
Sécurité	Couper l'alimentation avant intervention, ne pas ouvrir sous tension

FOIRE AUX QUESTIONS - MPR-34-11-72 ENTES

Comment installer l'analyseur MPR-34-11-72 ?

Coupez d'abord l'alimentation électrique. Montez l'appareil sur un panneau en respectant les dimensions de découpe (96x96 mm). Raccordez les tensions et les transformateurs de courant selon le schéma fourni au dos de l'appareil. Ne mettez sous tension qu'après vérification des branchements.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne avec une tension d'alimentation de 95 à 270 VAC/DC. Utilisez une source adaptée pour éviter tout dommage.

Comment connecter les transformateurs de courant (TC) ?

Les TC doivent être connectés aux bornes prévues, avec le secondaire réglé sur 1A ou 5A selon le modèle. Ne laissez jamais le secondaire ouvert lorsque le primaire est sous tension, car cela génère une haute tension dangereuse. Utilisez des rondelles pour fixer les câbles.

Quel protocole de communication est supporté ?

L'appareil supporte la communication RS-485 avec le protocole MODBUS RTU. Les paramètres de communication se configurent dans le menu.

Comment configurer l'appareil pour la première fois ?

Après mise sous tension, naviguez dans le menu à l'aide des boutons. Vous pouvez régler les paramètres de communication (adresse, débit), le rapport des TC, et les seuils d'alarme. Reportez-vous au manuel complet pour les détails.

Que faire si l'écran reste éteint ?

Vérifiez d'abord l'alimentation électrique : mesurez la tension aux bornes d'entrée (95-270 V). Si la tension est correcte, l'appareil pourrait être défectueux. Contactez le service après-vente.

Comment interpréter les mesures affichées ?

L'écran affiche les valeurs de tension, courant, puissance, facteur de puissance et fréquence. Utilisez les touches pour basculer entre les paramètres. Les valeurs sont mises à jour en temps réel.

Quelles précautions de sécurité observer ?

Avant toute intervention, coupez l'alimentation. Ne jamais ouvrir l'appareil sous tension. Les secondaires des TC ne doivent jamais être laissés ouverts. Utilisez toujours des câbles et connecteurs adaptés.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la face avant. N'utilisez pas de produits chimiques ou d'eau qui pourraient endommager l'appareil.

Que faire en cas d'erreur de phase ou de courant inverse ?

L'appareil détecte les inversions de phases ou de TC. Le menu affiche des messages comme "CT #1 est inverse". Vérifiez les branchements et inversez les connexions si nécessaire. Consultez le manuel pour la liste des codes d'erreur.

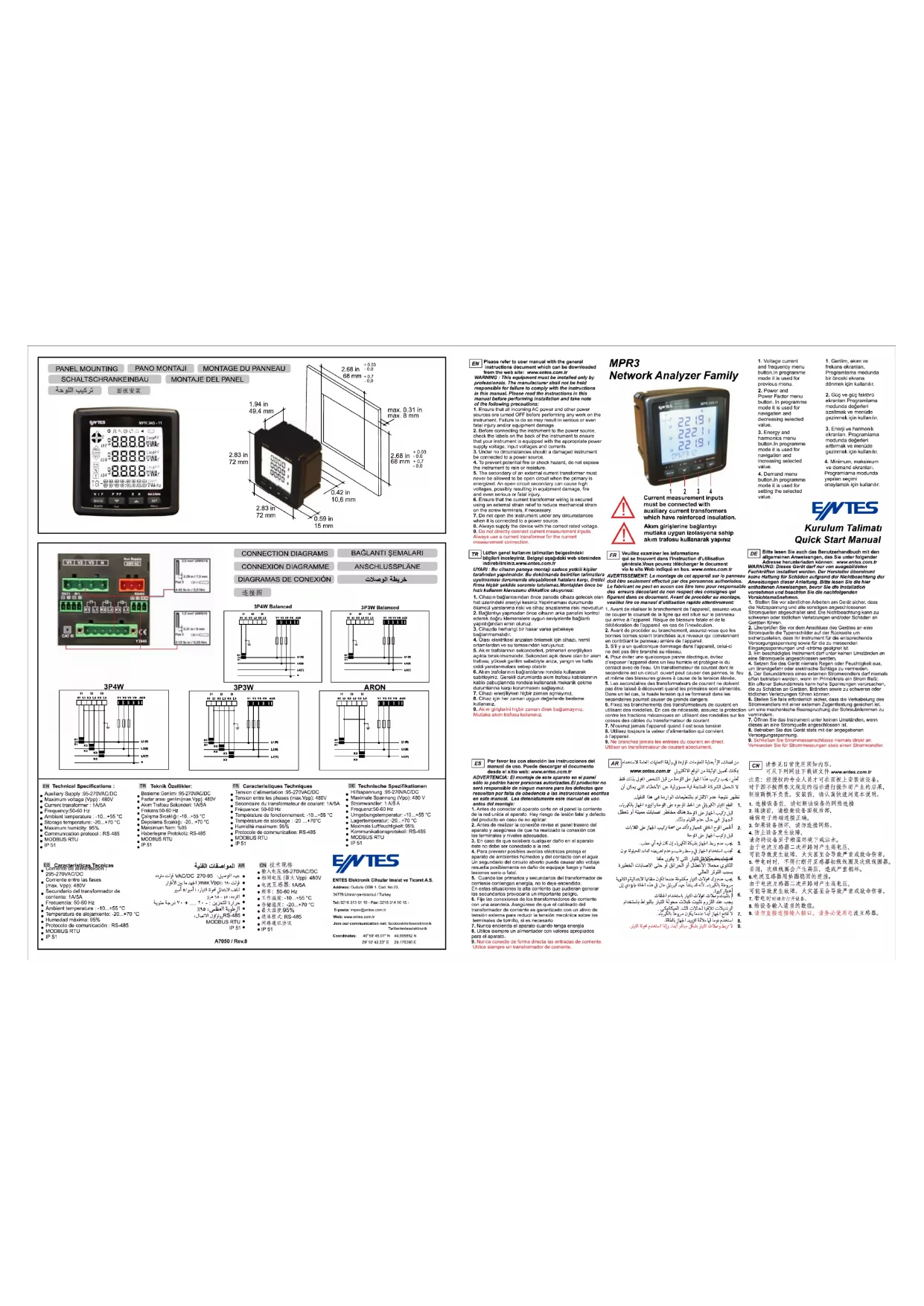

MODE D'EMPLOI MPR-34-11-72 ENTES

FR Caracteristiques Techniques

Tension d'alimentation :95-270VAC/DC Tension entre les phrases (max Vop): 4

Tension entre les phases (max.vpp). 400 v Secondaire du transformateur de courant: 1A/5A

Fréquence: 50-60 Hz

Température de fonctionnement: -10...+55 °C

• Temperature de stockage • Humidité maximum: 95%

Protocole de communication: RS-485

MODBUS RTU

IP 51

uillez examiner les informations

qui se trouvent dans l'instruction d'utilisation

générale-vous pouvez telecharger le document via le site Web indigué en bas, www.entes.com

Via le site Web indique en bas. www.entes.com.u AVERTISSEMENT : Le montage de cet annail sur le nouveau

AVERTISSEMENT: Le montage de cet apparaient sur le panneau doit être seulement effectué par des personnes authorisées.

Le fabricant ne peut en aucun cas être tenu pour responsable

des erreurs découlant du non respect des consignes qui

figurent dans ce document. Avant de procéder au montage,

veuillez lire ce manuel d'utilisation rapide attentivement: 4. Avent de récliger le brokenement de l'administrative, sevrue vous

1. Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau.

qui arrive à l'appareil. Risque de blessure fatale et de la

détérioration de l'appareil en cas de l'inexécution.

1. Avant de procéder au branchement, assurez-vous que les

bonnés bornés soient branchées aux niveaux qui conviennent en contréviant le panneau arrière de l'appareil

en controllant le panneau amière de l'appareil. 3. S'il y a un quelconque dommage dans l'appareil, celui-ci

ne doit pas être branché au réseau.

1. Pour éviter une quelconque panne électrique, évitez

d'exposer l'appareil dans un lieu humide et protégez-le du

contact avec de l'eau. On transformateur de cochrant dont le secondaire est un circuit, ouvert peut causer des pannes, le feu

et même des blessures graves à cause de la tension élevée.

1. Les secondaires des transformateurs de courant ne doivent

pas être laissé à découvert quand les primaires sont alimentés.

Dans un tel cas, la haute tension qui se formerait dans les secondaires pourrait causer de grands dangers.

1. Fixez les branchements des transformateurs de courant en

utilisant des rondelles. En cas de nécessité, assurez la protection

contre les tractions mécaniques en utilisant des rondelles sur les

cosses des cables du transformateur de courant. 7. N'ouarez jamais l'appareil quand il est sous tension

1. N'ouvrez jamais l'appareil quand il est sous tension
2. Utilisez toujours la valeur d'alimentation qui convient

à l'appareil.

1. Ne branchez jamais les entrées du courant en direct.

Utiliser un transformateur de courant absolument.

AR

FR Pour que cette fonction puisse fonctionner, les 20% au minimum de la tension nominal doit être appliqué à l'appareil.

La différence d'angle entre la tension et le courant doit être inférieur à 30 degrés. DE: Dice Function wird aux Überprüfung von (schindungen verwandet, 7u die

1 CT #1 is inverse 1 CT #1 ters 1 CT #1 est inverse 1 CT #1 verkehrt

2 CT #2 is inverse 2 CT #2 ters 2 CT #2 est inversé 2 CT #2 verkehrt

3 CT #3 is inverse 3 CT #3 ters 3 CT #3 est inversé 3 CT #3 verkehrt

L1-L2 phases 5 L1-L3 fazlari ters sont inversées verkehrt 5 L4 L3 Pisagen

5 Change voltage 1 L3 change 2 L3 L9 faster term 5 Les phases L1-L3 5 L1-L3 Phase I verkehrt

L1-L3 phases 6 L2-L3 fazlarini teris 6 Soni inverses 6 L2 - L3 Phasen 6 Change values — L1-L2-L3 fazlarini 6 Les phases L2-L3

6 Change voltage L2-L3 phases 7 L3-L1-L2 ile 8 Los phossov LE-25 sont inversões verkehrt 9 L4-L2-L3 Phase

1. Change voltage değiştiriniz 7 Remplacez les phases 1 LT L2 E3 Phasen müssen mit |3|1|2

conditions are not met. Kozchar hazir degli convertibles ne sont pas prêtes pour le test für den Test sind nicht vorhanden.

COMMUNICATION SETUP HABERLEŞME AYARLARI

CONFIGURATION DE LA COMMUNICATION

peuvent être règles dans le menu 1°
