MPR-16S-21-M3607 - équipements de mesure ENTES - Notice d'utilisation et mode d'emploi gratuit

Marque	ENTES
Modèle	MPR-16S-21-M3607
Type de produit	Équipement de mesure (multifonction)
Tension d'alimentation	95-270 VAC/DC
Tension entre phases max.	480 V (Vpp)
Secondaire transformateur de courant	1 A / 5 A
Fréquence	50-60 Hz
Température de fonctionnement	-10 °C à +55 °C
Humidité maximale	95 %
Température de stockage	-20 °C à +70 °C
Protocole de communication	RS-485, MODBUS RTU
Indice de protection	IP 51 (face avant)
Dimensions (approx.)	96 x 96 x 50 mm (standard panneau)
Poids (approx.)	300 g
Fonctions principales	Mesure de tension, courant, puissance, énergie, facteur de puissance, fréquence ; affichage LED
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec, pas de produits chimiques
Sécurité	Ne pas ouvrir sous tension ; utiliser des transformateurs de courant adaptés ; couper le circuit avant installation
Pièces détachées et réparabilité	Pile de backup RTC remplaçable ; aucune autre pièce détachée disponible
Informations générales	Montage sur panneau, réservé à un personnel qualifié ; fabricant non responsable en cas de non-respect des consignes

FOIRE AUX QUESTIONS - MPR-16S-21-M3607 ENTES

Comment installer le MPR-16S-21-M3607 ?

Le montage doit être effectué par une personne autorisée. Avant toute intervention, coupez l'alimentation du panneau. Respectez les branchements indiqués sur l'appareil et utilisez des transformateurs de courant adaptés.

Quelles sont les précautions de sécurité à prendre ?

Ne jamais ouvrir l'appareil sous tension. Ne pas exposer à l'humidité ou à l'eau. Ne pas laisser le secondaire des transformateurs de courant en circuit ouvert lorsque le primaire est alimenté, car une haute tension dangereuse peut apparaître.

Comment configurer l'adresse MODBUS ?

Les 3 premiers bits de l'adresse sont définis par le registre MODBUS 17124, les 5 bits restants par un commutateur DIP sur l'appareil. Consultez le tableau de réglage dans la notice.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension de 95 à 270 VAC/DC. Utilisez toujours une alimentation conforme.

Quels transformateurs de courant utiliser ?

Utilisez des transformateurs de courant avec secondaire 1 A ou 5 A. Fixez les connexions avec des rondelles pour éviter les tractions mécaniques.

Comment remplacer la pile de backup RTC ?

Coupez l'alimentation de l'appareil avant de changer la pile. Consultez la notice pour l'emplacement et le type de pile.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'alimentation est présente (95-270 VAC/DC) et que les fusibles sont intacts. Assurez-vous que le câblage est correct.

Comment nettoyer l'appareil ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

L'appareil peut-il mesurer la puissance ?

Oui, l'appareil mesure la tension, le courant, la puissance active/réactive, l'énergie, le facteur de puissance et la fréquence. Les valeurs sont affichées sur des LED.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site du fabricant www.entes.com.tr.

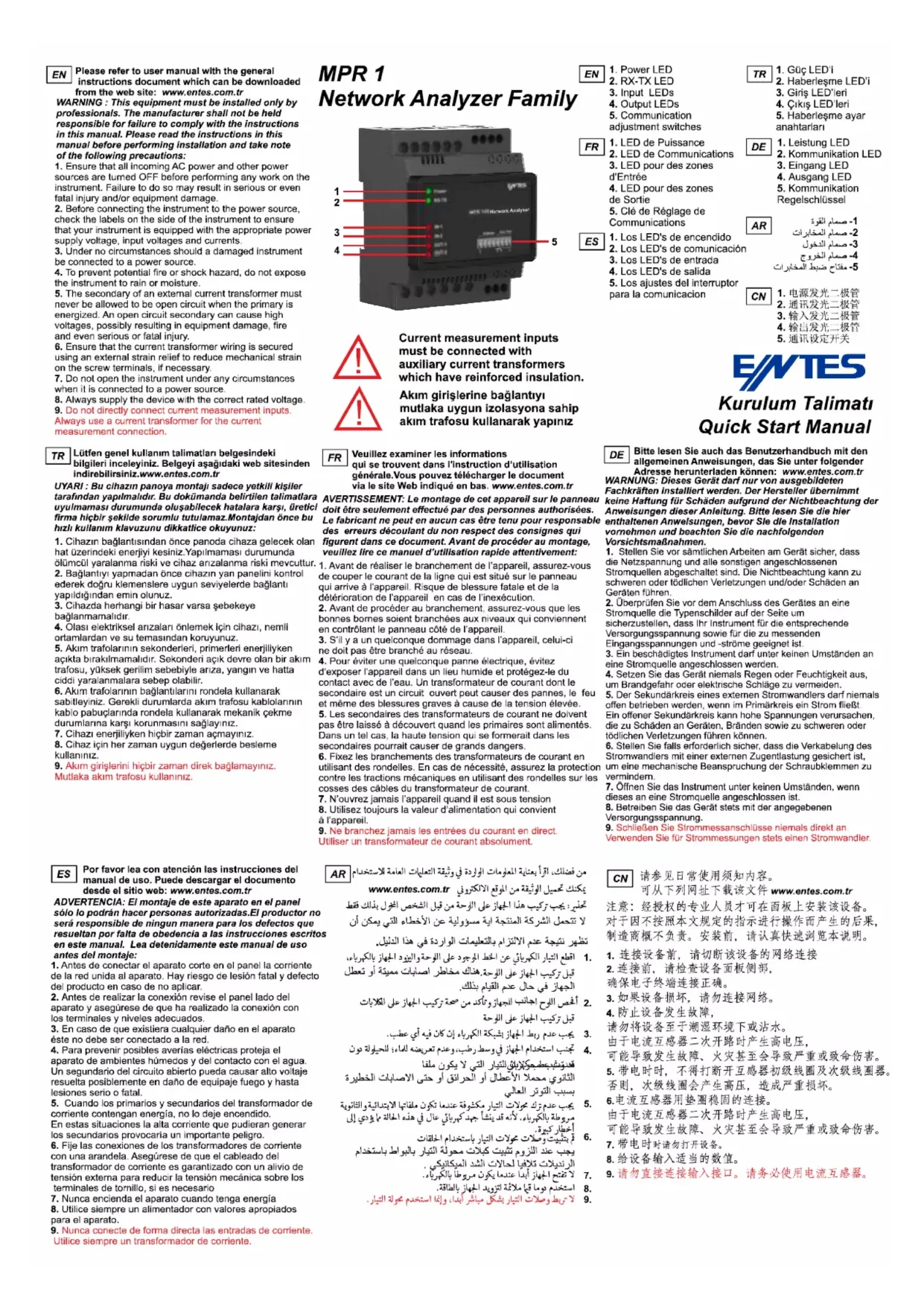

MODE D'EMPLOI MPR-16S-21-M3607 ENTES

FR Veuillez examiner les informations qui se trouvent dans l'instruction d'utilisation générale. Vous pouvez télécharger le document via le site Web indiqué en bas. www.entes.com.tr

AVERTISSEMENT: Le montage de cet appareil sur le panneau doit être seulement effectué par des personnes authorisées. Le fabricant ne peut en aucun cas être tenu pour responsable des erreurs découlant du non respect des consignes qui figurent dans ce document. Avant de procéder au montage, veuillez lire ce manuel d'utilisation rapide attentivement:

1. Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau qui arrive à l'appareil. Risque de blessure fatale et de la détérioration de l'appareil en cas de l'inexécution.
2. Avant de procéder au branchement, assurez-vous que les bonnes bornes soient branchées aux niveaux qui conviennent en contrôlant le panneau côté de l'appareil.
3. S'il y a un quelconque dommage dans l'appareil, celui-ci ne doit pas être branché au réseau.
4. Pour éviter une quelconque panne électrique, évitez d'exposer l'appareil dans un lieu humide et protégez-le du contact avec de l'eau. Un transformateur de courant dont le secondaire est un circuit ouvert peut causer des pannes, le feu et même des blessures graves à cause de la tension élevée.
5. Les secondaires des transformateurs de courant ne doivent pas être laissé à découvert quand les primaires sont alimentés. Dans un tel cas, la haute tension qui se formerait dans les secondaires pourrait causer de grands dangers.
6. Fixez les branchements des transformateurs de courant en utilisant des rondelles. En cas de nécessité, assurez la protection contre les tractions mécaniques en utilisant des rondelles sur les cosses des câbles du transformateur de courant.
7. N'ouvrez jamais l'appareil quand il est sous tension
8. Utilisez toujours la valeur d'alimentation qui convient à l'appareil.
9. Ne branchez jamais les entrées du courant en direct. Utiliser un transformateur de courant absolument.

1. LED pour des zones d'Entrée
2. LED pour des zones de Sortie
3. Clé de Réglage de Communications

FR Interrompez l'énergie de l'appareil avant le changement de la pile de backup RTC.

Les 3 premiers bits d'une indication d'adresses de 8 bits sont définis par un nombre écrit à l'adresse du registre MODBUS 17124. Les 5 autres bits sont réglés par un commutateur DIP placé sur l'appareil. Le mode du réglage de l'adresse est présenté par le tableau ci-contre.

地址设置

FR Caracteristiques Techniques

● Tension d'alimentation (Un) : 95-270VAC/DC
● Tension entre les phases (max.Vpp): 480V
- Secondaire du transformateur de courant: 1A/5A
- Fréquence: 50-60 Hz
- Température de fonctionnement: -10...+55°C
● Humidité maximum: 95%
- Température de stockage : -20 ...+70°C
● Protocole de communication: RS-485
• MODBUS RTU
IP 51
