Marque	ENTES
Modèle	MPR-17S-23-M3608
Type de produit	Équipement de mesure
Alimentation	95-270 V AC/DC
Tension entre phases (max.)	480 Vpp
Secondaire transformateur de courant	1 A / 5 A
Fréquence	50-60 Hz
Température de fonctionnement	-10 °C à +55 °C
Température de stockage	-20 °C à +70 °C
Humidité maximale	95 %
Indice de protection	IP 51
Protocole de communication	RS-485 MODBUS RTU
Réglage d’adresse	Commutation DIP + registre MODBUS
Fonctions principales	Mesure de tension, courant, puissance ; affichage LED ; communication MODBUS
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas exposer à l’humidité
Sécurité	Installation par personnel autorisé ; couper l’alimentation avant branchement ; ne pas ouvrir sous tension
Piles de sauvegarde RTC	Remplacement possible après coupure de l’alimentation
Dimensions	Non spécifiées (typique 96x96 mm pour montage panneau)
Poids	Non spécifié

FOIRE AUX QUESTIONS - MPR-17S-23-M3608 ENTES

Comment installer le MPR-17S-23-M3608 ?

L’installation doit être réalisée par un personnel autorisé. Avant de brancher, coupez l’alimentation de la ligne. Fixez l’appareil sur le panneau et raccordez les bornes conformément au schéma de la notice.

Quelle est l’alimentation requise ?

L’appareil fonctionne sous une tension de 95-270 V AC/DC. Utilisez toujours une alimentation adaptée.

Comment configurer l’adresse MODBUS ?

Les 3 premiers bits de l’adresse sont définis par le registre MODBUS 17124, les 5 bits suivants par un commutateur DIP sur l’appareil. Consultez le tableau de la notice pour les réglages.

Puis-je utiliser des transformateurs de courant (TC) autres que 1A/5A ?

Non, le secondaire du TC doit être de 1A ou 5A. Ne branchez jamais les entrées de courant directement sur l’appareil.

Que faire en cas de non-fonctionnement ?

Vérifiez l’alimentation, les connexions et les fusibles. Si le problème persiste, contactez le service technique. N’ouvrez jamais l’appareil sous tension.

Comment nettoyer l’appareil ?

Débranchez l’appareil avant tout nettoyage. Utilisez un chiffon sec et évitez l’humidité. N’utilisez pas de produits abrasifs.

Quelle est la plage de température de fonctionnement ?

L’appareil peut fonctionner de -10 °C à +55 °C. Stockez-le entre -20 °C et +70 °C.

Comment remplacer la pile de sauvegarde RTC ?

Coupez d’abord l’alimentation de l’appareil. Remplacez la pile en respectant la polarité. Rebranchez après remplacement.

L’appareil est-il adapté à une utilisation en extérieur ?

L’indice de protection est IP 51, ce qui le protège contre la poussière et les projections d’eau, mais il n’est pas conçu pour une exposition prolongée aux intempéries.

Où télécharger la notice complète ?

La notice est disponible gratuitement sur notice-facile.com et sur le site du fabricant www.entes.com.tr. Rendez-vous dans la section téléchargement.

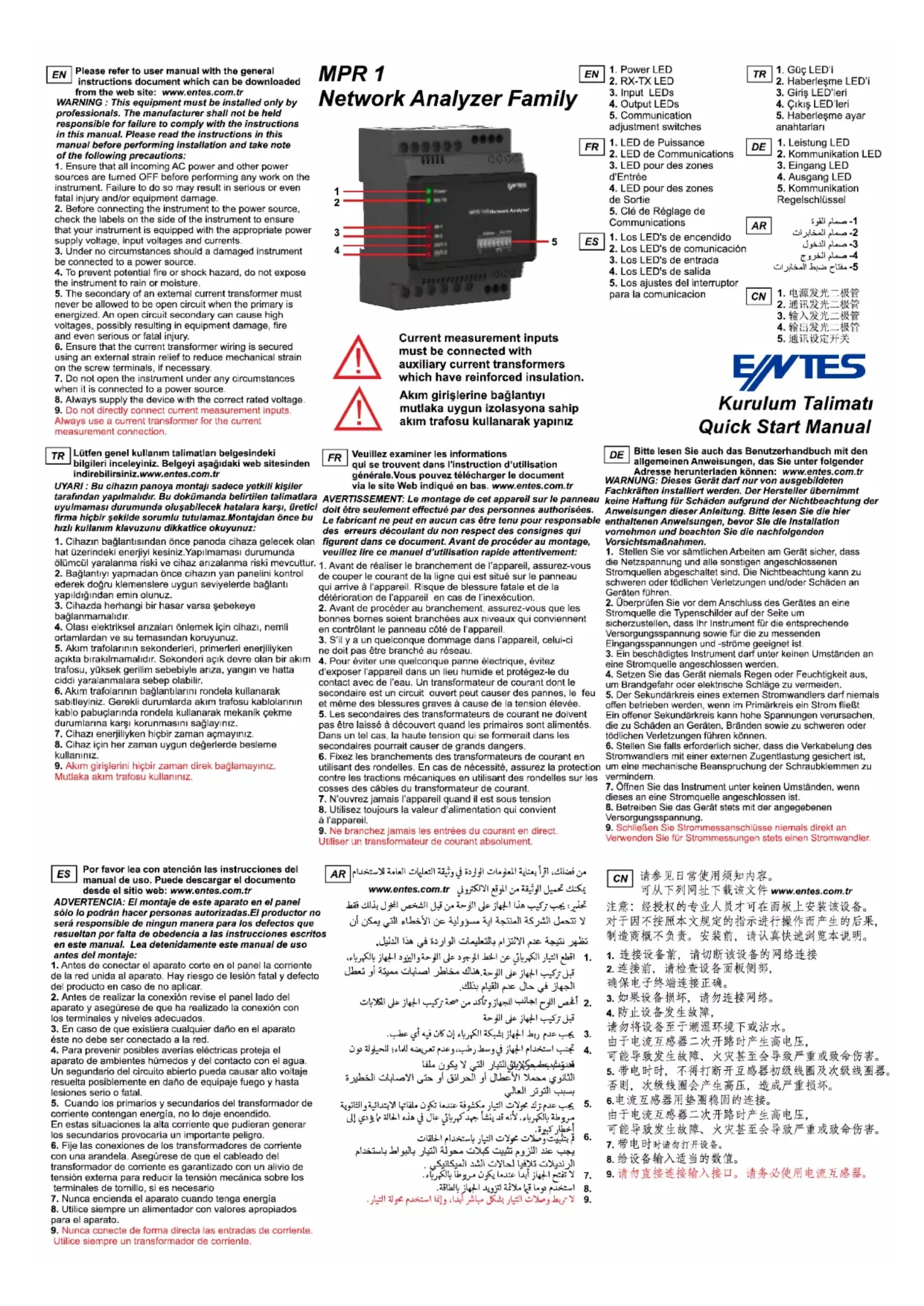

MODE D'EMPLOI MPR-17S-23-M3608 ENTES

FR Veuillez examiner les informations qui se trouvent dans l'instruction d'utilisation générale. Vous pouvez télécharger le document via le site Web indiqué en bas. www.entes.com.tr

AVERTISSEMENT: Le montage de cet appareil sur le panneau doit être seulement effectué par des personnes authorisées. Le fabricant ne peut en aucun cas être tenu pour responsable des erreurs découlant du non respect des consignes qui figurent dans ce document. Avant de procéder au montage, veuillez lire ce manuel d'utilisation rapide attentivement:

1. Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau qui arrive à l'appareil. Risque de blessure fatale et de la détérioration de l'appareil en cas de l'inexécution.
2. Avant de procéder au branchement, assurez-vous que les bonnes bornes soient branchées aux niveaux qui conviennent en contrôlant le panneau côté de l'appareil.
3. S'il y a un quelconque dommage dans l'appareil, celui-ci ne doit pas être branché au réseau.
4. Pour éviter une quelconque panne électrique, évitez d'exposer l'appareil dans un lieu humide et protégez-le du contact avec de l'eau. Un transformateur de courant dont le secondaire est un circuit ouvert peut causer des pannes, le feu et même des blessures graves à cause de la tension élevée.
5. Les secondaires des transformateurs de courant ne doivent pas être laissé à découvert quand les primaires sont alimentés. Dans un tel cas, la haute tension qui se formerait dans les secondaires pourrait causer de grands dangers.
6. Fixez les branchements des transformateurs de courant en utilisant des rondelles. En cas de nécessité, assurez la protection contre les tractions mécaniques en utilisant des rondelles sur les cosses des câbles du transformateur de courant.
7. N'ouvrez jamais l'appareil quand il est sous tension
8. Utilisez toujours la valeur d'alimentation qui convient à l'appareil.
9. Ne branchez jamais les entrées du courant en direct. Utiliser un transformateur de courant absolument.

1. LED pour des zones d'Entrée
2. LED pour des zones de Sortie
3. Clé de Réglage de Communications

FR Interrompez l'énergie de l'appareil avant le changement de la pile de backup RTC.

Les 3 premiers bits d'une indication d'adresses de 8 bits sont définis par un nombre écrit à l'adresse du registre MODBUS 17124. Les 5 autres bits sont réglés par un commutateur DIP placé sur l'appareil. Le mode du réglage de l'adresse est présenté par le tableau ci-contre.

地址设置

FR Caracteristiques Techniques

● Tension d'alimentation (Un) : 95-270VAC/DC
● Tension entre les phases (max.Vpp): 480V
- Secondaire du transformateur de courant: 1A/5A
• Fréquence: 50-60 Hz
- Température de fonctionnement: -10...+55°C
• Humidité maximum: 95%
- Température de stockage : -20 ...+70°C
● Protocole de communication: RS-485
- MODBUS RTU
IP 51
