| Type de produit | Analyseur de réseau électrique / équipement de mesure |
| Marque | ENTES |
| Modèle | MPR-24 |
| Tension d'alimentation | 95-270 V AC/DC |
| Tension entre phases maximale | 480 V (Vpp) |
| Secondaire du transformateur de courant | 1 A ou 5 A |
| Fréquence | 50-60 Hz |
| Température de fonctionnement | -10 °C à +55 °C |
| Température de stockage | -20 °C à +70 °C |
| Humidité maximale | 95 % |
| Protocole de communication | RS-485, MODBUS RTU |
| Indice de protection | IP51 |
| Fonctions principales | Mesure des paramètres électriques (tension, courant, puissance, énergie), enregistrement d'événements (256 logs), test de connexion, alarmes |
| Affichage des événements | Appui long sur la touche BACK (3 secondes) |
| Configuration de la communication | Via menu RS-485 |
| Entretien et nettoyage | Ne pas exposer à l'humidité, éviter contact avec l'eau, ne pas ouvrir sous tension |
| Sécurité | Montage par personnel autorisé, utiliser un transformateur de courant, ne jamais laisser le secondaire du TC à découvert sous tension |
FOIRE AUX QUESTIONS - MPR-24 ENTES
Quelle est la tension d'alimentation du MPR-24 ?
La tension d'alimentation est de 95 à 270 V AC/DC.
Comment accéder aux enregistrements d'événements ?
Appuyez sur la touche BACK pendant 3 secondes pour visualiser les 256 événements stockés.
Comment configurer la communication RS-485 ?
Rendez-vous dans le menu RS-485 via la touche SETUP pour paramétrer la communication (adresse, débit, etc.).
Quels types d'événements sont enregistrés ?
Les événements incluent : mise sous tension, coupure >3s, coupure <3s, alarme, réglage heure, installation, réinitialisation.

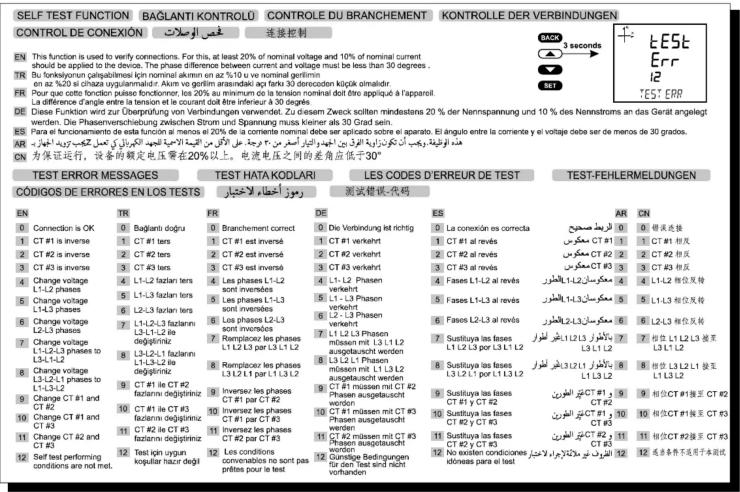

Comment effectuer un test de connexion ?
La fonction de test vérifie le branchement. Appliquez au moins 20% de la tension nominale et 10% du courant nominal, avec un déphasage inférieur à 30°.
Que faire si l'affichage indique une erreur de test ?
Les codes d'erreur indiquent un problème de branchement (ex: CT inversé, phase manquante). Vérifiez les connexions et respectez le schéma de câblage.
Peut-on utiliser le MPR-24 sans transformateur de courant ?
Non, l'appareil nécessite absolument un transformateur de courant (TC) pour mesurer le courant. Ne jamais brancher les entrées courant directement.
Quelles précautions de sécurité respecter lors de l'installation ?
Coupez l'alimentation avant le montage, utilisez des rondelles sur les cosses des TC, ne laissez jamais le secondaire du TC à découvert sous tension, et ne jamais ouvrir l'appareil sous tension.
Quelle est la température de stockage recommandée ?
La température de stockage doit être comprise entre -20 °C et +70 °C.
Comment réinitialiser l'appareil ?
L'appareil enregistre un événement de réinitialisation. Consultez le manuel complet pour la procédure de reset ou utilisez la fonction SETUP.
Questions des utilisateurs sur MPR-24 ENTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice MPR-24 - ENTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MPR-24 de la marque ENTES.
MODE D'EMPLOI MPR-24 ENTES
FR Caracteristiques Techniques
- Tension d'alimentation (Un) : 95-270VAC/DC - Tension entre les phases (max.Vpp): 480V - Secondaire du transformateur de courant: 1A/5A - Fréquence: 50-60 Hz
- Température de fonctionnement: -10...+55 °C - Température de stockiers + 20 ... +70 °C
- Température de stockage : -20 ...+70 - Humidité maximum: 95%
- Protocole de communication: RS-485 - MODBUS RTU
- IP 51
FR Veuillez examiner les informations qui se trouvent dans l'instruction d'utilisation générale. Vous pouvez télécharger le document via le site Web indiqué en bas. www.entes.com.tr
AVERTISSEMENT: Le montage de cet appareil sur le panneau doit être seulement effectué par des personnes authorisées. Le fabricant ne peut en aucun cas être tenu pour responsable des erreurs découlant du non respect des consignes qui figurent dans ce document. Avant de procéder au montage, veuillez lire ce manuel d'utilisation rapide attentivement:
-
Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau qui arrive à l'appareil. Risque de blessure fatale et de la détérioration de l'appareil, en cas de l'expécution
-
Avant de procéder au branchement, assurez-vous que les bonnes bornes soient branchées aux niveaux qui convienner en contrôlant le panneau côté de l'appareil.
-
S'il y a un quelconque dommage dans l'appareil, celui-ci ne doit pas être branché au réseau.
-
Pour éviter une quelconque panne électrique, évitez
d'exposer l'appareil dans un lieu humide et protégez-le du contact avec de l'eau. Un transformatiques de saurel dont le
contact avec de l'eau. On transformateur de cochrant dont le secondaire est un circuit ouvert peut causer des pannes, le feu
et même des blessures graves à cause de la tension élevée.
- Les secondaires des transformateurs de courant ne doivent pas être laissé à découvert quand les primaires sont alimentés.
Dans un tel cas, la haute tension qui se formerait dans les secondaires pourrait causer de grands dangers.
-
Fixez les branchements des transformateurs de courant en utilisant des rondelles. En cas de nécessité, assurez la protection contre les tractions mécaniques en utilisant des rondelles sur les cosses des câbles du transformateur de courant.
-
N'ouvrez jamais l'appareil quand il est sous tension
-
Utilisez toujours la valeur d'alimentation qui convient à l'appareil.
-
Ne branchez jamais les entrées du courant en direct
Utiliser un transformateur de courant absolument.
3.2.1.1.1.1.1.1.1.1.
| EN | TR | FR | DE | ES | AR | CN | ||||
| 1 | Power on reset | 1 | In énergieme | 1 | Proméro alimentation | 1 | Erste Energieverbindung | 1 | Prémera enegyzión | 1 |
| 2 | Interruption longer than 3 secs. | 2 | 3 sanjyeden uzun kasint | 2 | Coupe supérieure à la 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e 3e | 2 | Unfertes de des 3 secondos | 1 | 1 | |
| 3 | Interruption shorter than 3 secs. | 3 | 3 sanjyeden kasa kasint | 3 | Couze inférieure à la 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e 5e | 4 | Unterrebuchung kürzor Unskundon | 1 | 1 | |
| 4 | Alarm event | 4 | Alarm olayi | 4 | ÉDevonment d'alarmo | 4 | Ein Alarmovirtal | 1 | 1 | |
| 5 | Time set event | 5 | Zaman ayari olayi | 5 | ÉDevonment de réglage du temps | 5 | Vortfall der Zeitseinstellung | 1 | 1 | |
| 6 | Setup event | 6 | Kuruluy olayi | 6 | ÉDevonment d'installation | 6 | Vortfall der Zeitseinstellung | 1 | 1 | |
| 7 | Reset event | 7 | Yinchin bajalna | 7 | Recommencement | 7 | Erwit starten | 1 | 1 | |
