FOIRE AUX QUESTIONS - DVM330GN VOLTCRAFT

Comment allumer le VOLTCRAFT DVM330GN ?

Pour allumer le VOLTCRAFT DVM330GN, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Comment changer les unités de mesure sur le VOLTCRAFT DVM330GN ?

Utilisez le bouton de sélection de mode pour changer entre les différentes unités de mesure disponibles, telles que volts, ampères et ohms.

Que faire si l'écran du VOLTCRAFT DVM330GN reste noir ?

Vérifiez si les piles sont correctement installées et ont une charge suffisante. Remplacez les piles si nécessaire.

Comment calibrer le VOLTCRAFT DVM330GN ?

Pour calibrer l'appareil, suivez les instructions du manuel utilisateur, qui détaillent le processus de calibration à l'aide d'un calibrateur de référence.

Quelle est la plage de mesure maximale du VOLTCRAFT DVM330GN ?

La plage de mesure maximale dépend du mode sélectionné. Consultez le manuel pour connaître les valeurs spécifiques pour chaque mode.

Comment effectuer une mesure de tension continue avec le VOLTCRAFT DVM330GN ?

Sélectionnez le mode de mesure de tension continue, connectez les sondes aux points de mesure, puis lisez la valeur affichée à l'écran.

Que faire si le VOLTCRAFT DVM330GN affiche un message d'erreur ?

Vérifiez le manuel utilisateur pour les codes d'erreur spécifiques et suivez les instructions pour résoudre le problème.

Comment remplacer les piles du VOLTCRAFT DVM330GN ?

Ouvrez le compartiment des piles à l'arrière de l'appareil, retirez les anciennes piles, puis insérez de nouvelles piles en respectant la polarité.

Est-ce que le VOLTCRAFT DVM330GN est étanche ?

Non, le VOLTCRAFT DVM330GN n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Comment obtenir un support technique pour le VOLTCRAFT DVM330GN ?

Pour obtenir un support technique, contactez le service client de VOLTCRAFT via leur site web ou par téléphone.

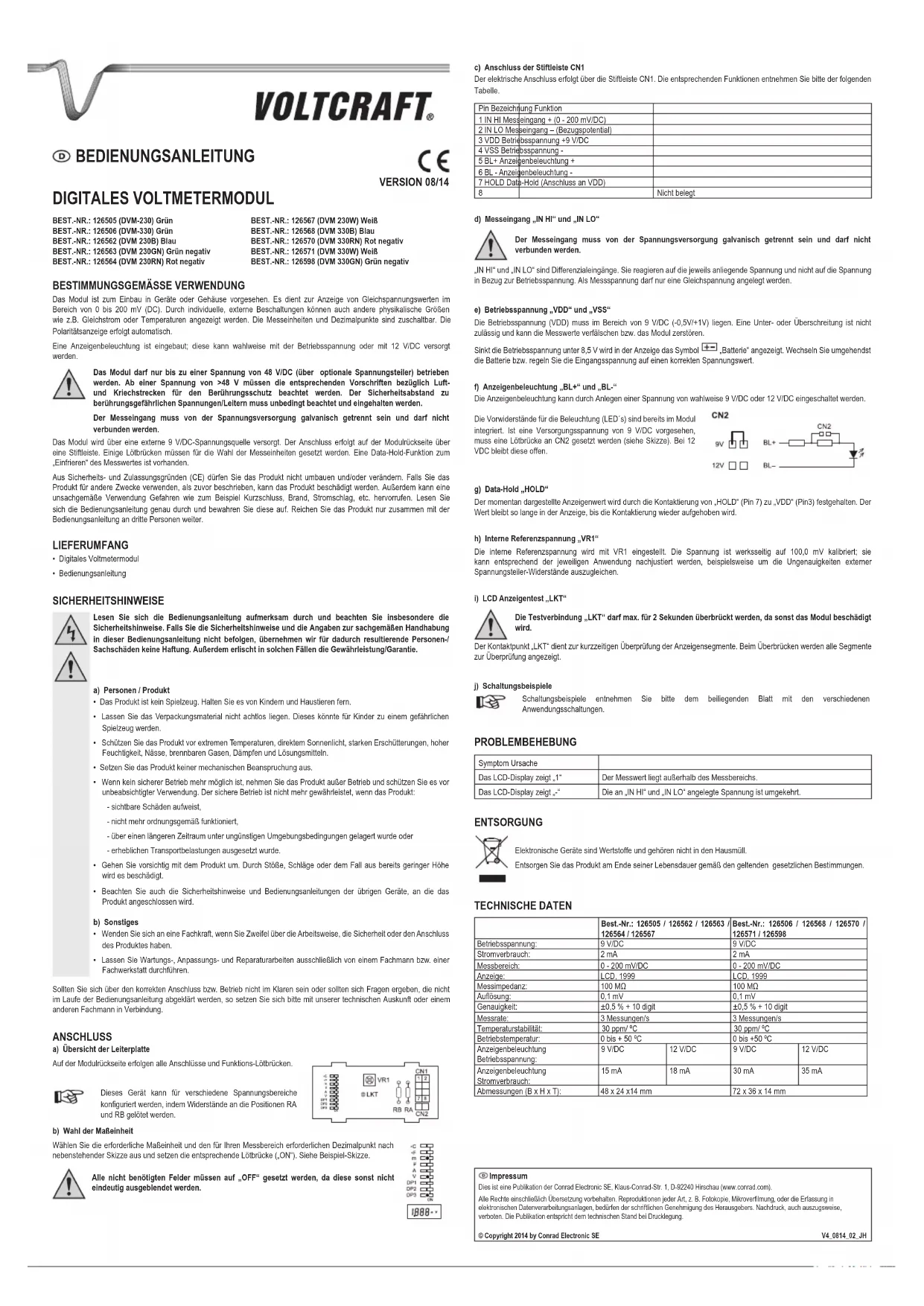

MODE D'EMPLOI DVM330GN VOLTCRAFT

Nº DE COMMANDE : 126505 (DVM-230) Vert Nº DE COMMANDE : 126506 (DVM-330) Vert Nº DE COMMANDE : 126562 (DVM 230B) Bleu Nº DE COMMANDE : 126563 (DVM 230GN) Vert négatif Nº DE COMMANDE : 126564 (DVM 230RN) Rouge négatif Nº DE COMMANDE : 126567 (DVM 230W) Blanc Nº DE COMMANDE : 126568 (DVM 330B) Bleu Nº DE COMMANDE : 126570 (DVM 330RN) Rouge négatif Nº DE COMMANDE : 126571 (DVM 330W) Blanc Nº DE COMMANDE : 126598 (DVM 330GN) Vert négatif UTILISATION PREVUE Le module est prévu pour le montage dans un appareil ou dans un boîtier. Il sert à l’afchage des valeurs de tension continue comprises entre 0 et 200 mV (CC). Vous pouvez faire afcher d’autres grandeurs physiques, comme p. ex. celles du courant continu ou des températures, au moyen de câblages individuels externes. Les unités de mesure et le signe décimal peuvent être affectés. L’afchage de la polarité s’effectue automatiquement. L’éclairage de l’afchage est inclus, il peut être alimenté soit par la tension de service soit par 12 V/CC. Le module ne doit être utilisé que jusqu’à une tension de 48 V/CC (au moyen dediviseurs de tension, en option). À partir d’une tension de >48 V il faut respecter lesprescriptions respectives sur les lignes de fuite et les distances d’isolement pour la-protectioncontre le contact. La distance de sécurité par rapport aux tensions/conducteurs comportant des risques au contact doit impérativement être respectée. L’entrée de mesure doit être séparée galvaniquement de l’alimentation en tension et ne doit pas y être raccordée. Le module est alimenté par une source électrique externe de 9 V/CC. Le raccordement se fait par l’intermédiaire d’une barrette à broches sur l’arrière du module. Il faut placerquelques ponts de soudure pour le choix des unités de mesures. Il y a une fonction « data hold » pour « geler »la valeur de mesure. Pour des raisons de sécurité et d’homologation (CE), toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, cela risque d’endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d’emploi et conservez le. Ne transmettez le produit à des tiers qu’accompagné de son mode d’emploi.

• Module voltmètre numérique

Lisez le mode d’emploi avec attention en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations données dans le présent mode d’emploi pour une utilisation correcte de l’appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/garantie sera alors annulée. a) Personnes / Produit

• Ce produit n’est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait devenir un jouet pour enfants très dangereux.

• Gardez le produit à l’abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n’est plus possible, cessez d’utiliser le produit et protégez-le d’une utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : - présente des traces de dommages visibles, - le produit ne fonctionne plus comme il devrait, - a été stocké pour une période prolongée dans des conditions défavorables ou bien - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l’appareil peut être endommagé.

• Respecter également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à cet appareil. b) Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l‘appareil.

• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé. En cas de doute quant au raccordement correct de l’appareil, de son utilisation ou lorsque vous avez des questions pour lesquelles vous ne trouvez aucune réponse dans le présent mode d’emploi, contactez notre service de renseignements techniques ou un autre spécialiste. RACCORDEMENT a) Vue d’ensemble de la plaquette Tous les raccordements et les ponts de soudure fonctionnels s’effectuent sur le panneau arrière du module. En soudant des résistances aux positions RA et RB, cetappareil peut être conguré pour différentes gammes detension. b) Choix de l’unité de mesure Choisissez l’unité de mesure nécessaire et le point décimal requis de votre plage de mesure d’après le croquis ci-contre et mettez le pont de soudure respectif (« ON »). Voir exemple - croquis. Tous les champs dont vous n’avez pas besoin doivent être mis en position « OFF », sinon leur afchage n’est pas sufsamment supprimé. c) Branchement de la barrette à broches CN1 Le branchement électrique s’effectue par la barrette à broches CN1. Les fonctions correspondantes sont indiquées dans le tableau suivant. Pin Désignation Fonction 1 IN HI Entrée de mesure + (0 – 200 mV/DC) 2 IN LO Entrée de mesure – (Potentiel de référence) 3 VDD Tension de service +9 V/DC 4 VSS Tension de service - 5 BL+ Éclairage de l’afchage + 6 BL - Éclairage de l’afchage - 7 HOLD Data-Hold (connexion à VDD) 8 Non affecté d) Entrée de mesure « IN HI » ET « IN LO » L’entrée de mesure doit être séparée galvaniquement de l’alimentation en tension et ne doit pas y être raccordée. « IN HI » et « IN LO » sont des entrées différentielles. Elles réagissent à chacune des tensions arrivantes et pasà la tension relative à la tension de service. Comme tension de mesure, vous ne devez utiliser que la tensioncontinue. e) Tension de service « VDD » et « VSS » La tension de service (VDD) doit être aux environs de 9 V/CC (-0,5 V/+1 V). Un dépassement négatif ou posi-tif n’est pas admissible et peut fausser les valeurs de mesure ou détruire le module. Si la tension de service baisse au-dessous de 8,5 V le symbole « batterie » est afché. Changez immédiatement la batterie respectivement et réglez la tension d’entrée à une valeur de tension correcte. f) Éclairage d’afchage « BL+ » et « BL- » L’éclairage d’afchage peut être allumé en appliquant une tension soit de 9 V/CC soit de 12 V/CC. Les résistances série pour l’éclairage (LED) sont déjà inté-grées dans le module. Si une tension d’alimentation de 9 V/CC est prévue, un pont de soudure doit être mis auconnecteur CN2 (voir croquis). Pour 12 V/CC il resteouvert. g) Retenue des données « HOLD » La valeur momentanément afchée est xée en appuyant sur « HOLD » (Pin 7) vers « VDD » (Pin 3). La valeurreste afchée jusqu’à ce que le contact soit de nouveau interrompu. h) Tension référentielle interne « VR1 » La tension référentielle interne est réglée à VR1. En sortie d’usine, la tension est calibrée à 100,0 mV, ellepeut être réajustée conformément à l’application choisie, p. ex. pour compenser les inexactitudes des résis-tances de diviseurs de tension externes.

i) Test d’afchage LCD « LKT »

La connexion test “LKT” ne peut être court-circuitée que pendant 2 secondes au maxi-mum, autrement le module sera endommagé. Le point de contact « LKT » sert à vérier temporairement les segments d’afchage. En pontant tous les seg-ments à vérier sont afchés. j) Exemples de branchement Exemples de branchement sont indiquées dans la che des circuits intégrés pour les applications cijointes.. DEPANNAGE Symptôme Cause L’écran afche « 1 » La valeur mesurée est en dehors de la plage de mesure. L’écran afche « - » La tension connectée à « IN HI » et « IN LC » est inversée.

ELIMINATION DES DECHETS

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. DONNEES TECHNIQUES Nº de commande : 126505 / 126562 / 126563 / 126564 / 126567 Nº de commande : 126506 / 126568 / 126570, 126571 / 126598 Tension de service : 9 V/CC 9 V/CC Consommation en courant : 2 mA 2 mA Plage de mesure : 0 - 200 mV/CC 0 - 200 mV/CC Afchage : LCD, 1999 LCD, 1999 Impédance de mesure : 100 MΩ 100 MΩ Résolution : 0,1 mV 0,1 mV Précision : ±0,5 % + 10 digit ±0,5 % + 10 digit Cadence d’acquisition : 3 mesures par s 3 mesures par s Stabilité de température : 30 ppm/ ºC 30 ppm/ ºC Température de service : 0 à + 50 ºC 0 à +50 ºC Éclairage de l’afchage tension de service: 9 V/CC 12 V/CC 9 V/CC 12 V/CC Éclairage de l’afchage consommation en courant : 15 mA 18 mA 30 mA 35 mA Dimensions (L x H x P) : 48 x 24 x14 mm 72 x 36 x 14 mm Informations légales Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2014 by Conrad Electronic SE V4_0814_02_JHGEBRUIKSAANWIJZING VERSIE 08/14
