009832 - Treuil manuel Hamron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Treuil manuel
Marque	Hamron
Modèle	009832
Charge maximale	450 kg
Longueur de la lanière	7 m
Largeur de la lanière	50 mm
Rapport d'engrenage	4,1:1
Matériau du cadre et des engrenages	Acier
Poids net (estimé)	15 kg
Applications principales	Tirer et déplacer des objets lourds, notamment les bateaux
Sécurité	Loquet de sécurité automatique, frein de charge
Ne pas utiliser pour	Levage de personnes ou de charges suspendues
Entretien	Lubrifier régulièrement les pièces mobiles avec de la graisse
Vérification avant utilisation	Inspecter le câble, les crochets et le support de câble
Capacité de charge de la structure de montage	Au moins 5 fois la force de traction maximale
Normes et certifications	Homologué selon les directives/règlements en vigueur
Recyclage	Le produit en fin de vie doit être recyclé conformément à la réglementation
Garantie	Consultez la notice pour les détails de garantie

FOIRE AUX QUESTIONS - 009832 Hamron

Quelle est la charge maximale du treuil Hamron 009832 ?

La charge maximale est de 450 kg. Ne jamais dépasser cette limite sous peine de dommages ou de blessures.

Puis-je utiliser ce treuil pour le levage de charges ?

Non, le treuil manuel n'est pas destiné au levage. Il est conçu uniquement pour tirer et déplacer des objets horizontalement, comme des bateaux.

Comment entretenir le treuil ?

Il faut lubrifier régulièrement les pièces mobiles (engrenages, paliers) avec de la graisse adaptée. Vérifiez aussi l'état du câble et des crochets avant chaque utilisation.

Que faire si la manivelle nécessite deux mains pour tourner ?

C'est un signe de surcharge. Réduisez la charge ou utilisez un palan. Le treuil doit pouvoir être actionné d'une seule main.

Puis-je laisser une charge suspendue sans surveillance ?

Non, ne jamais laisser une charge suspendue sans surveillance. Risque de mort ou de blessures graves si une personne non compétente intervient.

Comment vérifier l'état du treuil avant utilisation ?

Inspectez le câble, les crochets, le support de câble et le loquet de sécurité. N'utilisez pas le treuil si le câble est usé ou endommagé.

Le treuil est-il adapté aux bateaux ?

Oui, il est principalement conçu pour tirer et déplacer des bateaux sur une remorque ou sur un plan incliné.

Quel est le rapport d'engrenage du treuil ?

Le rapport d'engrenage est de 4,1:1, ce qui permet de démultiplier l'effort fourni à la manivelle.

Quelle est la longueur de la lanière fournie ?

La lanière mesure 7 mètres de long et 50 mm de large.

Le treuil est-il livré avec une lanière ?

Oui, le treuil est livré avec une lanière de 7 m x 50 mm déjà montée sur le tambour.

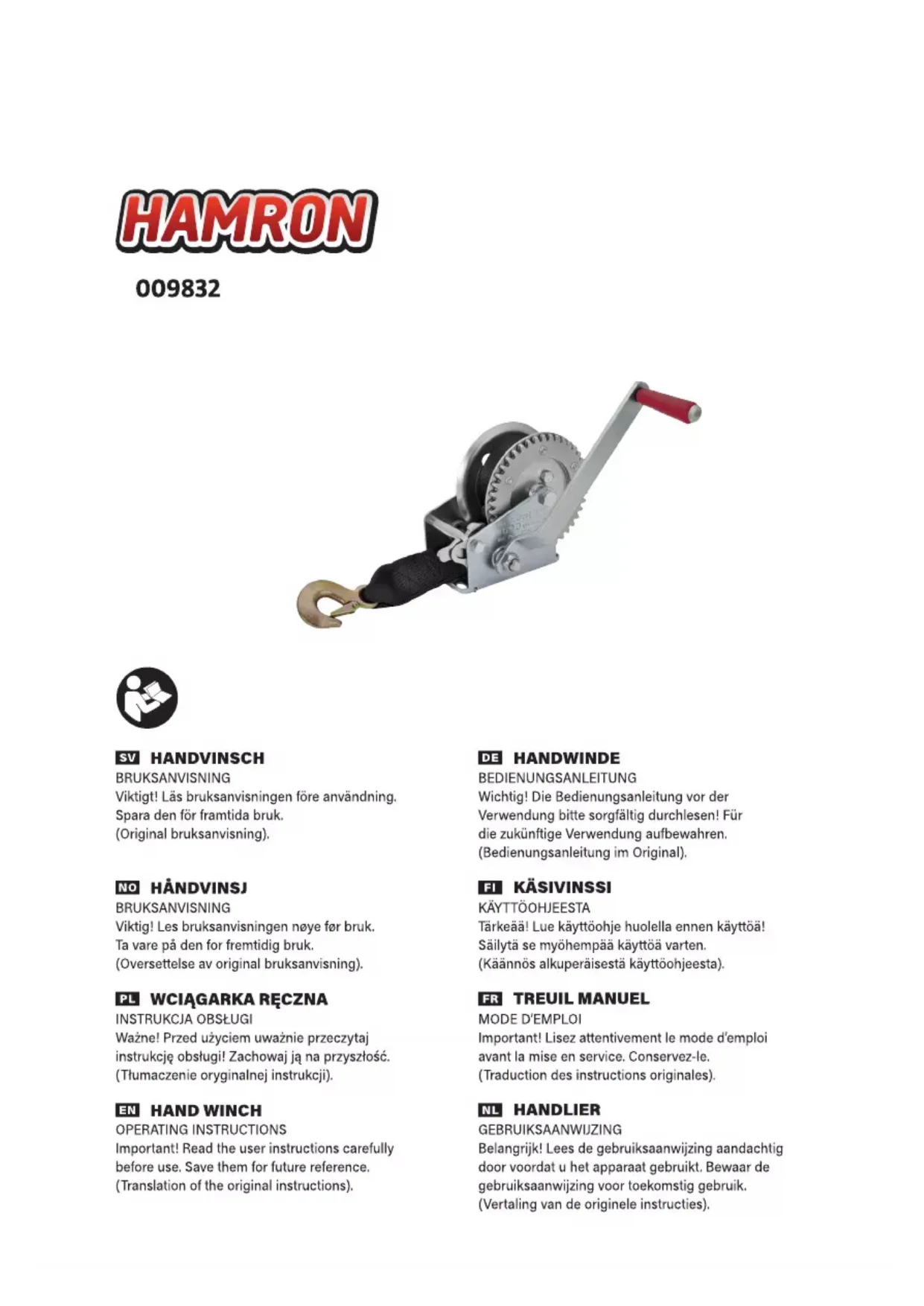

MODE D'EMPLOI 009832 Hamron

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le.

(Traduction des instructions originales).

NL HANDLIER

GEBRUIKSAANWIJZING

Nous nous réservons le droit d'apporter des modifications.

Pour la dernière version du manuel utilisateur, voir www.jula.com

• Lisez et suivez toutes les instructions fournies par le fabricant du ou des produits sur lesquels ce produit doit être installé et conservez-les pour toute consultation ultérieure.
• Avant utilisation, vérifiez si le produit est exempt de défauts et de dommages. Ne jamais utiliser le produit s'il est endommagé, il peut y avoir un risque de blessure.
• Lubrifiez régulièrement les pièces mobiles avec de la graisse.
  • Le produit n'est pas destiné à soulever ou déplacer des personnes.
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état. Ne pas utiliser le produit si le câble est usé ou endommagé. Un fil qui se casse ou se détache sous la charge éclatera violemment, « effet coup de fouet », et peut causer la mort, des blessures graves et des dommages matériels.
• Ne jamais dépasser la charge nominale indiquée sur le cadre du produit.
• Ne jamais se tenir à côté de câbles de treuil, de sangles ou de lignes et ne jamais tenter de contrôler des câbles, des sangles ou des lignes avec les mains.
• Ne pas utiliser le produit avec des mains mouillées, huilées ou glissantes pour d'autres raisons. Gardez toujours une prise ferme sur la manivelle. Ne tentez pas d'arrêter un treuil en rotation en tentant de saisir la manivelle.
• Ne jamais lâcher le treuil sauf si son loquet est complètement et correctement engagé, et supporte la charge.

• Ne jamais laisser le produit sans surveillance avec des charges suspendues. Risque de mort, de blessures corporelles ou de dommages matériels à la suite de l'intervention d'une personne non compétente.

• Il doit en principe être possible de tourner la manivelle du produit d'une seule main. Si la force des deux mains est nécessaire, c'est un signe de surcharge.

• Ne jamais laisser des enfants ou des personnes non familiarisées avec le produit ou n'ayant pas pris connaissance des présentes instructions l'utiliser.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Homologué selon les directives/ règlements en vigueur.
	Le produit en fin de vie doit être recyclé conformément à la réglementation en vigueur.

CARACTÉRISTIQUES TECHNIQUES

Charge maxi	450 kg
Lanière	7 m x 50 mm
Rapport	4,1:1
Matériau	Acier

DESCRIPTION

1. Tambour
2. Engrenage
3. Pignon
4. Manivelle
5. Loquet de sécurité

FIG. 1

UTILISATION

ATTENTION!

• Le treuil manuel ne peut être utilisé pour le levage !
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état.

APPLICATIONS

Il s'agit d'un treuil manuel dont les parties principales sont le cadre, l'engrenage, le loquet et la manivelle. Le produit est principalement destiné à tirer et déplacer des objets lourds, principalement des bateaux, mais aussi divers objets dans l'industrie et l'agriculture.

FONCTION

La structure sur laquelle le produit doit être installé doit supporter au moins cinq fois (5x) la force de traction maximale du produit. Une extrémité de la ligne ou du câble en acier est fixée au tambour du treuil et le crochet à l'autre extrémité est accroché à l'objet à déplacer. Quand la manivelle est actionnée, le pignon d'engrenage se met à tourner. Le pignon entraîne la roue d'engrenage et, par l'intermédiaire du rapport d'engrenage, déploie la force de traction dans le câble qui déplace l'objet. Quand la manivelle est lâchée, le loquet s'engage et empêche la charge de faire tourner le treuil vers l'arrière.

MAINTENANCE

Lubrifiez régulièrement les pièces mobiles avec de la graisse.
