009836 - Treuil manuel Hamron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Treuil manuel
Marque	Hamron
Modèle	009836
Charge maximale	700 kg
Longueur de câble	10 m
Diamètre du câble	5 mm
Rapport de démultiplication	4:1
Poids	4,5 kg
Matériau du cadre	Acier
Utilisation prévue	Tirer et déplacer des objets lourds (bateaux, etc.) - Ne pas utiliser pour le levage
Mécanisme de blocage	Loquet de sécurité automatique
Entretien recommandé	Lubrification régulière des pièces mobiles avec de la graisse
Vérification avant utilisation	Inspecter le câble, les crochets et les supports
Ne pas utiliser si	Câble usé ou endommagé
Homologation	Conforme aux directives CE en vigueur
Recyclage	Recycler en fin de vie conformément à la réglementation
Contenu de l'emballage	Treuil, manivelle, câble en acier, crochet

FOIRE AUX QUESTIONS - 009836 Hamron

Puis-je utiliser ce treuil pour soulever des charges ?

Non, ce treuil manuel est conçu uniquement pour tirer et déplacer des objets lourds. Ne jamais l'utiliser pour le levage de personnes ou de charges.

Quelle est la charge maximale supportée ?

La charge maximale est de 700 kg. Ne jamais dépasser cette limite pour éviter tout risque de blessure ou de dommage.

Comment entretenir le treuil ?

Lubrifiez régulièrement les pièces mobiles avec de la graisse. Vérifiez aussi l'état du câble et des crochets avant chaque utilisation.

Que faire si le câble est endommagé ?

Ne pas utiliser le treuil si le câble est usé ou endommagé. Remplacez-le immédiatement par un câble de mêmes caractéristiques.

Puis-je laisser une charge suspendue sans surveillance ?

Non, ne jamais laisser le treuil sans surveillance avec une charge suspendue. Cela présente un risque de mort ou de blessures graves.

Quel est le rapport de démultiplication ?

Le rapport est de 4:1, ce qui signifie que pour 4 tours de manivelle, le tambour effectue 1 tour, offrant ainsi un effort réduit.

Comment installer le treuil ?

Fixez le treuil sur une structure capable de supporter au moins 5 fois la force de traction maximale (soit 3500 kg). Assurez-vous que le câble est correctement enroulé.

Quelle est la longueur du câble ?

Le câble en acier fourni mesure 10 mètres de long avec un diamètre de 5 mm.

Ce treuil est-il adapté au nautisme ?

Oui, il est principalement destiné à tirer des bateaux sur des remorques ou des rampes de mise à l'eau.

Quelles précautions de sécurité dois-je prendre ?

Gardez les mains éloignées du câble en tension, ne tentez pas d'arrêter le treuil avec la main, et utilisez la manivelle d'une seule main pour éviter la surcharge.

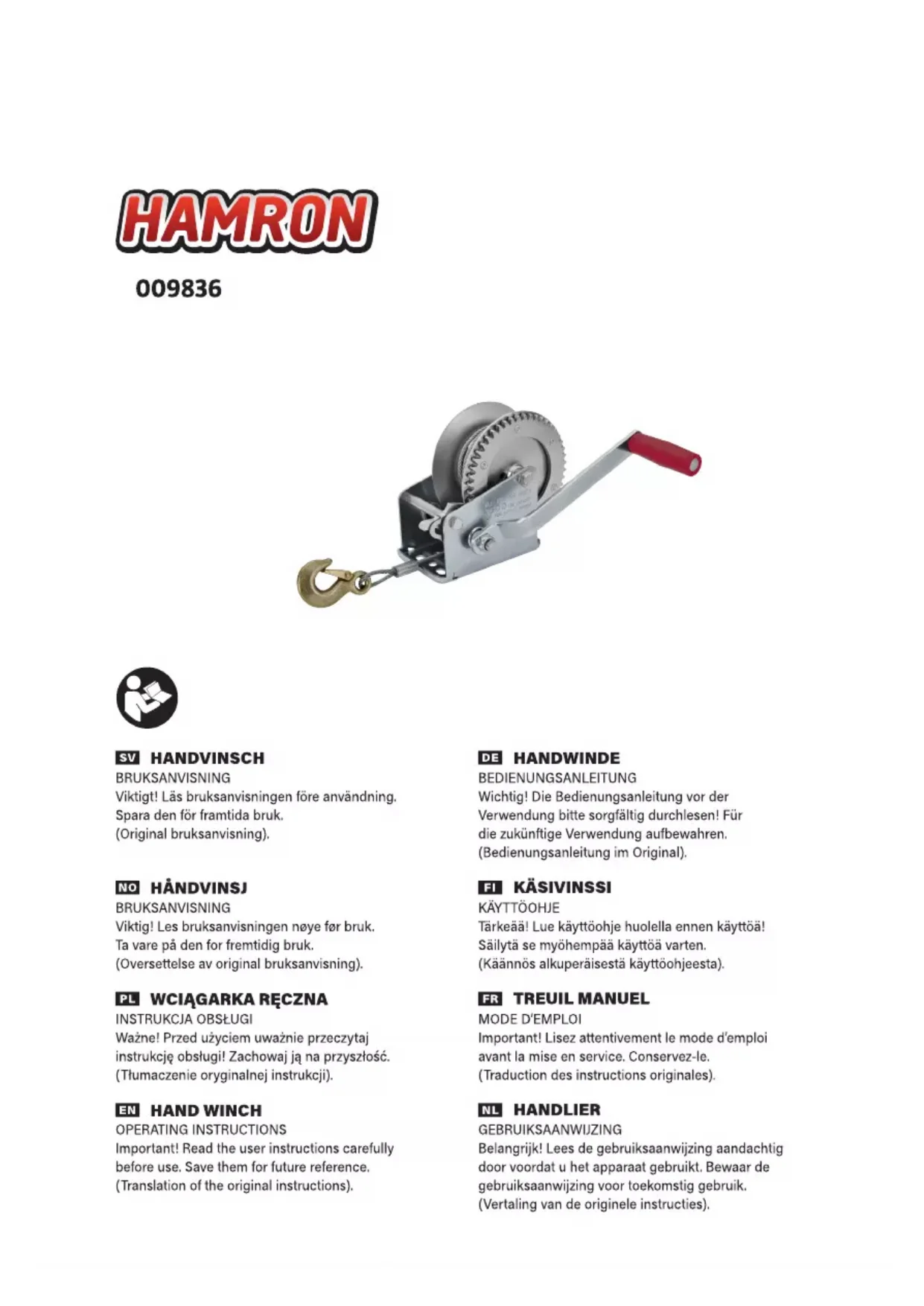

MODE D'EMPLOI 009836 Hamron

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le.

(Traduction des instructions originales).

NL HANDLIER

GEBRUIKSAANWIJZING

Nous nous réservons le droit d'apporter des modifications.

Pour la dernière version du manuel utilisateur, voir www.jula.com

• Lisez et suivez toutes les instructions fournies par le fabricant du ou des produits sur lesquels ce produit doit être installé et conservez-les pour toute consultation ultérieure.
• Avant utilisation, vérifiez si le produit est exempt de défauts et de dommages. Ne jamais utiliser le produit s'il est endommagé, il peut y avoir un risque de blessure.
• Lubrifiez régulièrement les pièces mobiles avec de la graisse.
• Le produit n'est pas destiné à soulever ou déplacer des personnes.
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état. Ne pas utiliser le produit si le câble est usé ou endommagé. Un fil qui se casse ou se détache sous la charge éclatera violemment, « effet coup de fouet », et peut causer la mort, des blessures graves et des dommages matériels.
• Ne jamais dépasser la charge nominale indiquée sur le cadre du produit.
• Ne jamais se tenir à côté de câbles de treuil, de sangles ou de lignes et ne jamais tenter de contrôler des câbles, des sangles ou des lignes avec les mains.
• Ne pas utiliser le produit avec des mains mouillées, huilées ou glissantes pour d'autres raisons. Gardez toujours une prise ferme sur la manivelle. Ne tentez pas d'arrêter un treuil en rotation en tentant de saisir la manivelle.
• Ne jamais lâcher le treuil sauf si son loquet est complètement et correctement engagé, et supporte la charge.

• Ne jamais laisser le produit sans surveillance avec des charges suspendues. Risque de mort, de blessures corporelles ou de dommages matériels à la suite de l'intervention d'une personne non compétente.

• Il doit en principe être possible de tourner la manivelle du produit d'une seule main. Si la force des deux mains est nécessaire, c'est un signe de surcharge.

• Ne jamais laisser des enfants ou des personnes non familiarisées avec le produit ou n'ayant pas pris connaissance des présentes instructions l'utiliser.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Homologué selon les directives/règlements en vigueur.
	Le produit en fin de vie doit être recyclé conformément à la réglementation en vigueur.

CARACTÉRISTIQUES TECHNIQUES

Charge maxi	700 kg
Longueur de câble	10 m
Diamètre du câble	5 mm
Rapport	4:1
Poids	4,5 kg
Matériau	Acier

DESCRIPTION

1. Tambour
2. Engrenage
3. Pignon
4. Manivelle
5. Loquet de sécurité

FIG. 1

UTILISATION

ATTENTION!

• Le treuil manuel ne peut être utilisé pour le levage !
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état.

APPLICATIONS

Il s'agit d'un treuil manuel dont les parties principales sont le cadre, l'engrenage, le loquet et la manivelle. Le produit est principalement destiné à tirer et déplacer des objets lourds, principalement des bateaux, mais aussi divers objets dans l'industrie et l'agriculture.

FONCTION

La structure sur laquelle le produit doit être installé doit supporter au moins cinq fois (5x) la force de traction maximale du produit. Une extrémité de la ligne ou du câble en acier est fixée au tambour du treuil et le crochet à l'autre extrémité est accroché à l'objet à déplacer. Quand la manivelle est actionnée, le pignon d'engrenage se met à tourner. Le pignon entraîne la roue d'engrenage et, par l'intermédiaire du rapport d'engrenage, déploie la force de traction dans le câble qui déplace l'objet. Quand la manivelle est lâchée, le loquet s'engage et empêche la charge de faire tourner le treuil vers l'arrière.

ENTRETIEN

Lubrifiez régulièrement les pièces mobiles avec de la graisse.
