009833 - Treuil manuel Hamron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Treuil manuel
Marque	Hamron
Modèle	009833
Charge maximale	450 kg
Longueur de câble	10 m
Diamètre du câble	4,5 mm
Rapport de transmission	4,1:1
Matériau	Acier
Utilisation prévue	Traction et déplacement d'objets lourds (bateaux, industrie, agriculture)
Interdiction	Ne pas utiliser pour le levage de personnes ou de charges suspendues
Sécurité	Loquet de sécurité automatique empêchant le retour en arrière
Installation	La structure de support doit supporter au moins 5 fois la force de traction maximale
Entretien	Lubrification régulière des pièces mobiles avec de la graisse
Vérification avant usage	Contrôler l'état du câble, du support, des crochets
Composants principaux	Tambour, engrenage, pignon, manivelle, loquet de sécurité
Homologation	Conforme aux directives/règlements en vigueur
Recyclage	Le produit en fin de vie doit être recyclé selon la réglementation

FOIRE AUX QUESTIONS - 009833 Hamron

Quelle est la charge maximale du treuil Hamron 009833 ?

La charge maximale est de 450 kg. Ne jamais dépasser cette charge sous peine de dommages ou de blessures.

Puis-je utiliser ce treuil pour le levage ?

Non, ce treuil est conçu uniquement pour la traction horizontale et le déplacement d'objets lourds. Il ne doit pas être utilisé pour le levage de charges.

Comment installer le treuil sur une surface ?

Fixez solidement le treuil sur une structure capable de supporter au moins 5 fois la charge maximale (soit 2250 kg). Utilisez des boulons adaptés et vérifiez la stabilité.

Comment entretenir le treuil ?

Lubrifiez régulièrement les pièces mobiles (engrenage, pignon, paliers) avec de la graisse. Vérifiez l'état du câble et des crochets avant chaque utilisation.

Que faire si le câble est usé ou endommagé ?

Ne pas utiliser le treuil avec un câble endommagé. Remplacez-le immédiatement par un câble de mêmes caractéristiques (diamètre 4,5 mm, acier). Un câble cassé peut provoquer un effet coup de fouet dangereux.

Puis-je utiliser le treuil pour déplacer une voiture ?

Oui, à condition que le poids de la voiture ne dépasse pas 450 kg. Pour des véhicules plus lourds, utilisez un treuil adapté. Assurez-vous que le câble est en bon état.

Quelle est la longueur du câble ?

Le câble mesure 10 mètres de long et a un diamètre de 4,5 mm.

Le treuil est-il adapté à un usage marin ?

Oui, il est principalement destiné à tirer des bateaux. Cependant, rincez-le à l'eau douce après usage en milieu salin pour éviter la corrosion.

Comment lubrifier les pièces mobiles ?

Appliquez une graisse multiusage sur l'engrenage, le pignon et la manivelle. Évitez de lubrifier le loquet de sécurité pour ne pas compromettre son fonctionnement.

Où trouver des pièces de rechange ?

Contactez le service après-vente de Hamron ou consultez le site www.jula.com. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

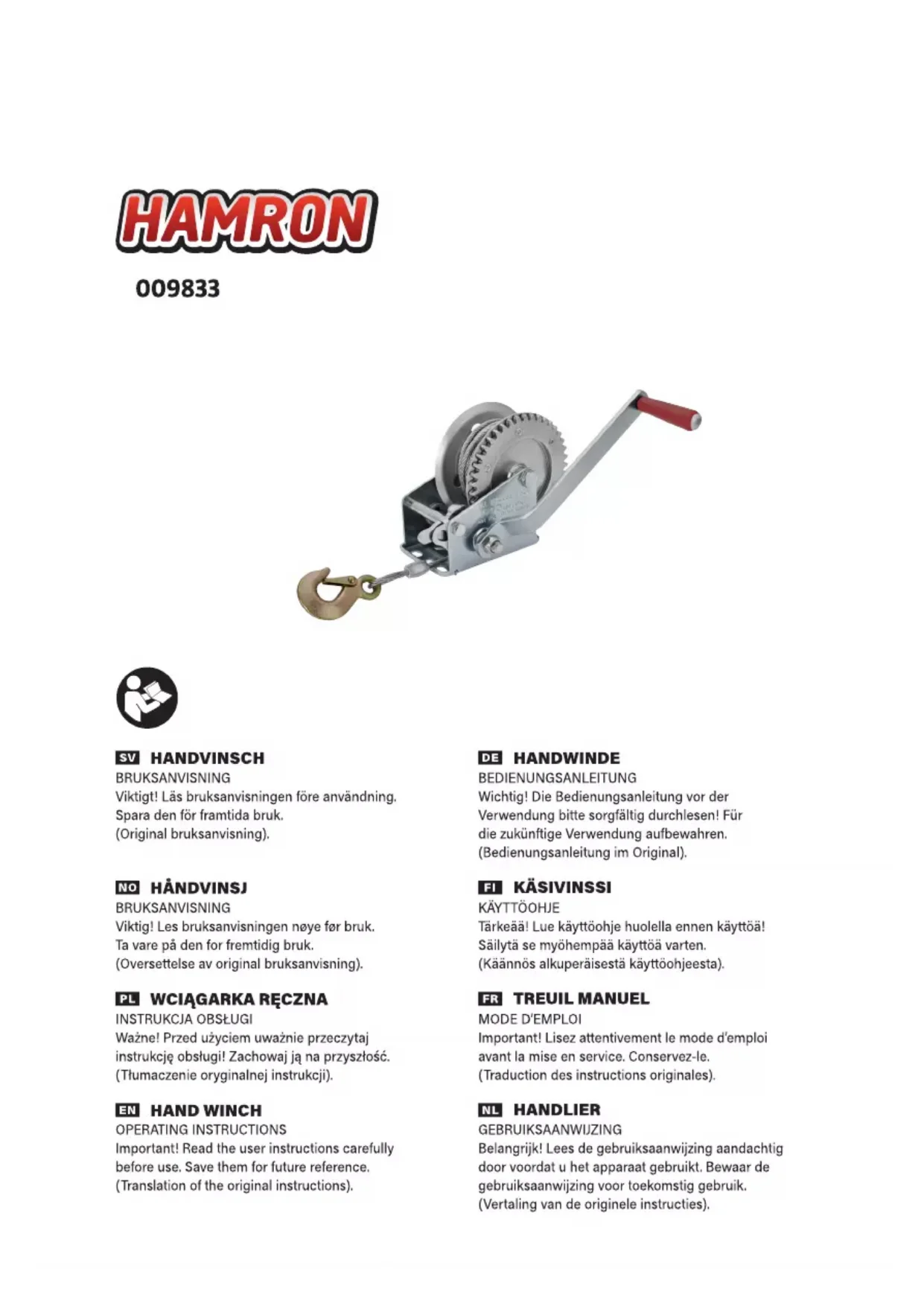

MODE D'EMPLOI 009833 Hamron

Important! Lisez attentivement le mode d'emploi avant la mise en service. Conservez-le.

(Traduction des instructions originales).

NL HANDLIER

GEBRUIKSAANWIJZING

Nous nous réservons le droit d'apporter des modifications.

Pour la dernière version du manuel utilisateur, voir www.jula.com

• Lisez et suivez toutes les instructions fournies par le fabricant du ou des produits sur lesquels ce produit doit être installé et conservez-les pour toute consultation ultérieure.
• Avant utilisation, vérifiez si le produit est exempt de défauts et de dommages. Ne jamais utiliser le produit s'il est endommagé, il peut y avoir un risque de blessure.
• Lubrifiez régulièrement les pièces mobiles avec de la graisse.
• Le produit n'est pas destiné à soulever ou déplacer des personnes.
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état. Ne pas utiliser le produit si le câble est usé ou endommagé. Un fil qui se casse ou se détache sous la charge éclatera violemment, « effet coup de fouet », et peut causer la mort, des blessures graves et des dommages matériels.
• Ne jamais dépasser la charge nominale indiquée sur le cadre du produit.
• Ne jamais se tenir à côté de câbles de treuil, de sangles ou de lignes et ne jamais tenter de contrôler des câbles, des sangles ou des lignes avec les mains.
• Ne pas utiliser le produit avec des mains mouillées, huilées ou glissantes pour d'autres raisons. Gardez toujours une prise ferme sur la manivelle. Ne tentez pas d'arrêter un treuil en rotation en tentant de saisir la manivelle.
• Ne jamais lâcher le treuil sauf si son loquet est complètement et correctement engagé, et supporte la charge.

• Ne jamais laisser le produit sans surveillance avec des charges suspendues. Risque de mort, de blessures corporelles ou de dommages matériels à la suite de l'intervention d'une personne non compétente.

• Il doit en principe être possible de tourner la manivelle du produit d'une seule main. Si la force des deux mains est nécessaire, c'est un signe de surcharge.

• Ne jamais laisser des enfants ou des personnes non familiarisées avec le produit ou n'ayant pas pris connaissance des présentes instructions l'utiliser.

PICTOGRAMMES

	Lisez le mode d'emploi.
	Homologué selon les directives/règlements en vigueur.
	Le produit en fin de vie doit être recyclé conformément à la réglementation en vigueur.

CARACTÉRISTIQUES TECHNIQUES

Charge maxi	450 kg
Longueur de câble	10 m
Diamètre du câble	4,5 mm
Rapport	4,1:1
Matériau	Acier

DESCRIPTION

1. Tambour
2. Engrenage
3. Pignon
4. Manivelle
5. Loquet de sécurité

FIG. 1

UTILISATION

ATTENTION!

• Le treuil manuel ne peut être utilisé pour le levage !
• Avant chaque utilisation, vérifiez si le câble, le support de câble, les crochets, etc. sont intacts et en bon état.

APPLICATIONS

Il s'agit d'un treuil manuel dont les parties principales sont le cadre, l'engrenage, le loquet et la manivelle. Le produit est principalement destiné à tirer et déplacer des objets lourds, principalement des bateaux, mais aussi divers objets dans l'industrie et l'agriculture.

FONCTION

La structure sur laquelle le produit doit être installé doit supporter au moins cinq fois (5x) la force de traction maximale du produit. Une extrémité de la ligne ou du câble en acier est fixée au tambour du treuil et le crochet à l'autre extrémité est accroché à l'objet à déplacer. Quand la manivelle est actionnée, le pignon d'engrenage se met à tourner. Le pignon entraîne la roue d'engrenage et, par l'intermédiaire du rapport d'engrenage, déploie la force de traction dans le câble qui déplace l'objet. Quand la manivelle est lâchée, le loquet s'engage et empêche la charge de faire tourner le treuil vers l'arrière.

ENTRETIEN

Lubrifiez régulièrement les pièces mobiles avec de la graisse.
