Type de produit	Écran plat interactif (moniteur tactile)
Marque	Optoma
Modèle	5752RK+
Diagonale d'écran	65 pouces (165 cm) – autres tailles disponibles (75, 86 pouces)
Résolution native	3840 x 2160 (4K UHD)
Technologie tactile	Tactile capacitif (prise en charge stylet et doigt)
Entrées vidéo	3x HDMI 2.0, 1x VGA, 1x USB Type-C (DisplayPort 1.2), 1x OPS (en option)
Ports USB	2x USB 3.0 (avant), 2x USB 3.0 (arrière), 1x USB 2.0, 1x USB Type-C (PD 65W)
Connectivité réseau	2x RJ45 (LAN), Wi-Fi via dongle, Bluetooth 5.0
Sorties audio	Prise casque 3,5 mm, SPDIF optique, haut-parleurs intégrés 2x 20 W
Système d'exploitation	Android (version non spécifiée)
Applications préinstallées	Creative Board (tableau blanc), Creative Cast, gestionnaire de fichiers, navigateur
Contrôle à distance	Télécommande IR, RS232, LAN (contrôle à distance)
Montage mural	VESA 600x400 mm (65"), 800x400 mm (75"), 800x600 mm (86") – kit en option
Alimentation	100-240 V CA, 50/60 Hz (puissance consommée non spécifiée)
Consommation veille	Mode veille Eco : <0,5 W ; mode veille Active : plus élevé (pour Wake-on-LAN)
Dimensions (L x H x P) - 65"	Environ 1488 x 897 x 110 mm (sans support)
Poids	Non spécifié (estimé ~55 kg pour le modèle 65")
Sécurité	Verrouillage OSD, mot de passe écran, détection de présence, arrêt automatique
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de liquides ou nettoyants abrasifs

FOIRE AUX QUESTIONS - 5752RK+ OPTOMA

Comment allumer l'écran ?

Appuyez sur le bouton Alimentation situé en bas à droite de l'écran ou sur le bouton ⏻ de la télécommande. L'indicateur LED devient blanc fixe.

Aucune image ni son s'affiche

Vérifiez que le câble d'alimentation est branché et que l'interrupteur général est sur MARCHE (I). Assurez-vous que la source d'entrée correcte est sélectionnée (HDMI, VGA, etc.) et que le volume n'est pas coupé ou au minimum.

Comment connecter un ordinateur via HDMI ?

Branchez un câble HDMI entre l'ordinateur et l'un des ports HDMI 1/2/3 à l'arrière de l'écran. Pour le tactile, branchez également un câble USB entre l'ordinateur et le port TOUCH 1 ou TOUCH 2.

L'écran tactile ne fonctionne pas

Assurez-vous que l'écran n'est pas exposé à la lumière directe du soleil. Pour un périphérique externe, vérifiez que le câble USB est bien branché sur le port USB tactile de l'écran. Redémarrez l'appareil si nécessaire.

Comment utiliser la télécommande ?

Insérez deux piles AAA dans le compartiment situé à l'arrière de la télécommande. Dirigez-la vers le récepteur IR à l'avant de l'écran, à une distance maximale de 8 mètres et dans un angle de ±30 degrés.

Comment réinitialiser les paramètres d'image ?

Ouvrez le menu OSD en glissant du bas vers le haut de l'écran ou en appuyant sur le bouton Menu de la télécommande. Allez dans Image > Réinitialiser pour restaurer les valeurs par défaut.

L'écran s'éteint automatiquement

Vérifiez les paramètres de veille automatique dans le menu Paramètres Android > Système > Démarrage et arrêt. Si la fonction Arrêt automatique est activée, l'écran s'éteint après un délai sans signal d'entrée.

Comment connecter l'écran au Wi-Fi ?

Installez d'abord un dongle Wi-Fi (vendu séparément) dans l'emplacement prévu sous l'écran. Allez ensuite dans Paramètres > Réseau > Wi-Fi, activez le Wi-Fi et sélectionnez votre réseau. Saisissez le mot de passe si nécessaire.

Comment nettoyer l'écran ?

Débranchez l'appareil de la prise électrique. Utilisez un chiffon doux, sec et non pelucheux pour essuyer délicatement l'écran et le cadre. N'utilisez jamais d'eau, de nettoyants liquides ou abrasifs.

Où trouver le numéro de série ?

Le numéro de série est indiqué sur l'étiquette apposée à l'arrière de l'écran. Vous pouvez également le consulter depuis le menu OSD > Informations > À propos.

MODE D'EMPLOI 5752RK+ OPTOMA

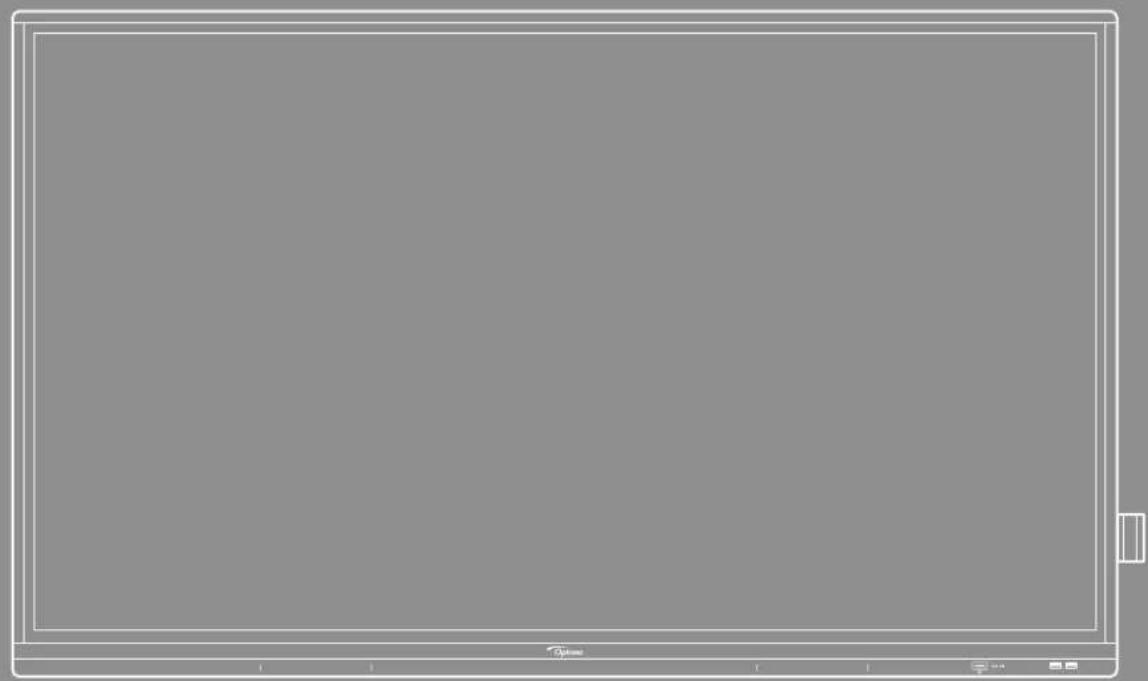

Écran plat interactif

Consignes de sécurité....5

Avis sur le droit d'auteur 6

Limitation de responsabilité....6

Reconnaissance de marque....6

Déclaration de la FCC 6

Avertissement FCC 6

Déclaration de conformité pour les pays de l'Union européenne....7

WEEE 7

ENERGY STAR....7

Lumière bleue et la santé des yeux....7

Qu'est-ce que la technologie à faible lumière bleue ?......7

Pauses fréquentes 7

Regarder des objets distants....7

Comment exercer vos yeux ?......7

INTRODUCTION 8

Contenu de la boîte 8

Accessoires standard 8

Accessoires en option 9

Description du produit 10

Vue avant 10

Vue arrière 11

Télécommande 12

CONFIGURATION ET INSTALLATION 14

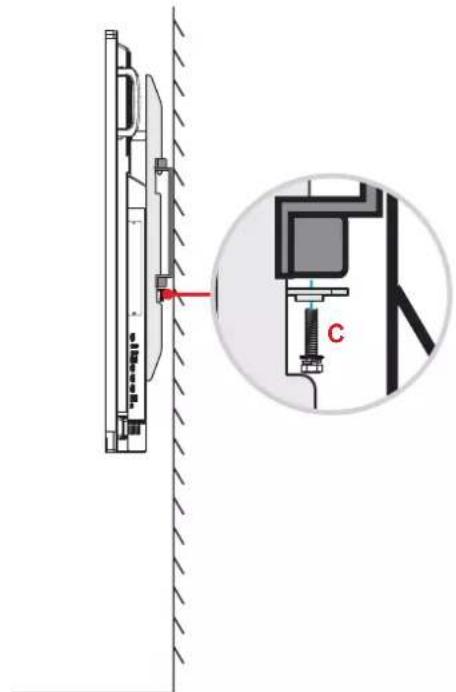

Installation par montage mural 14

Spécifications du support mural 14

Installation d'un mini-ordinateur externe 17

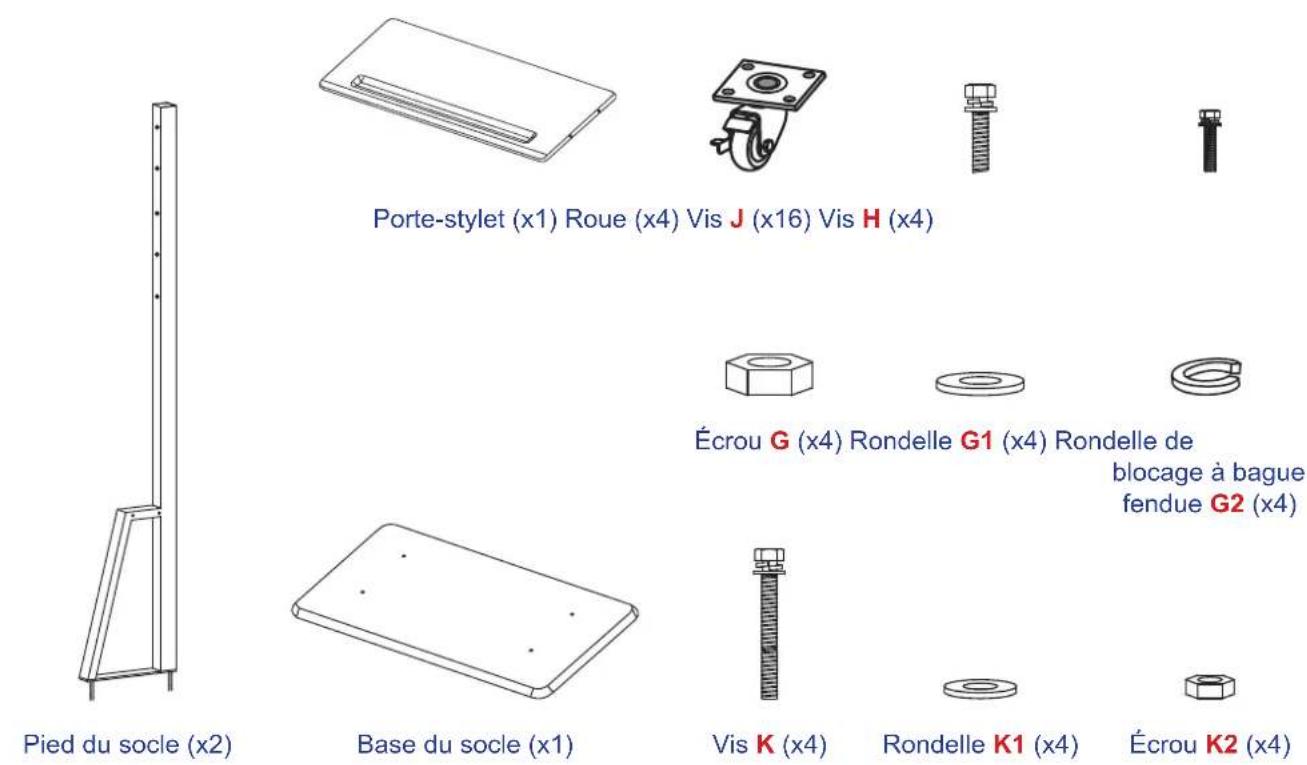

Installation par montage sur socle (en option) 18

Utilisation de la télécommande 21

Installation/Remplacement des piles de la télécommande 21

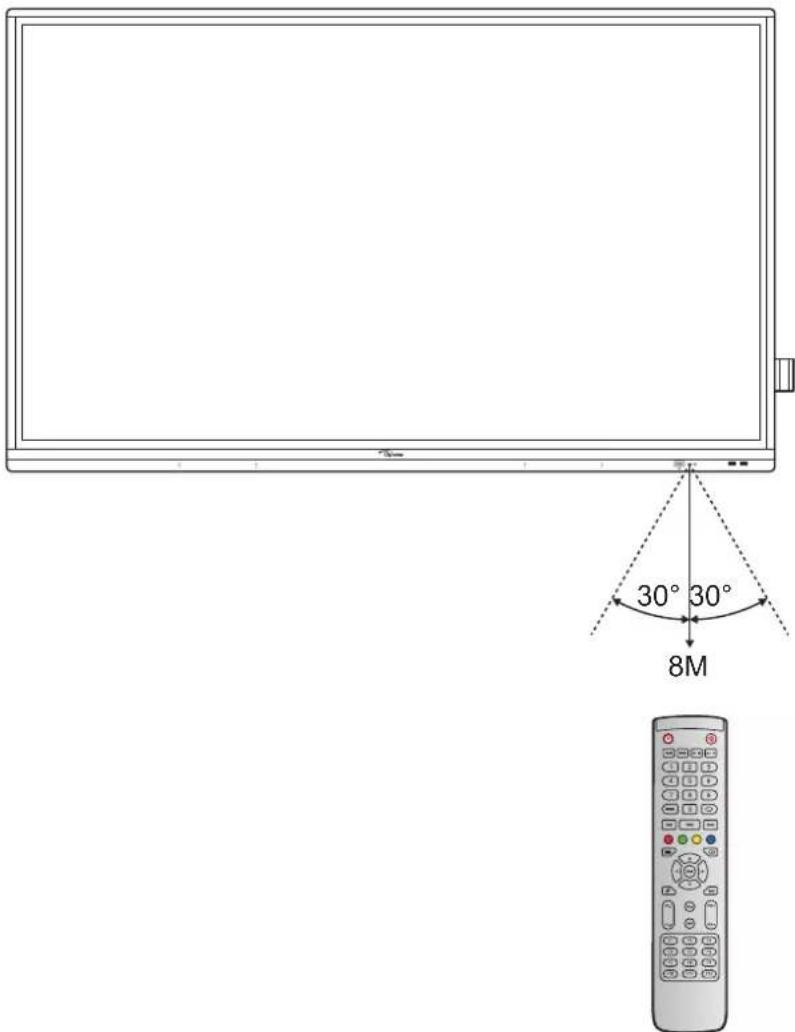

Portée de fonctionnement de la télécommande.... 22

Connexions....23

Branchement à l'alimentation 23

Raccordement à des périphériques externes.... 23

UTILISATION DE L'APPAREIL 29

Mise sous tension/hors tension 29

Assistant de configuration 30

OPÉRATIONS DE BASE 32

Vue d'ensemble de l'écran d'accueil....32

Menu OSD....33

Menu des raccourcis 34

Configuration des paramètres d'image 35

Configuration des paramètres d'affichage.... 36

Configuration des paramètres de signal (entrée VGA uniquement).... 36

Configuration des paramètres audio 37

Visualisation des informations sur l'appareil.... 38

Menu Paramètres Android....39

Personnalisation du système 39

Configuration des paramètres réseau 41

Configuration des paramètres de l'appareil....43

Configuration des paramètres de sécurité 45

Configuration des paramètres du système....48

Barre d'outils latérale 53

Visualisation des tâches récentes....54

Enregistreur d'écran 68

Outil de capture d'écran 68

Plus d'outils 69

Barre d'outils d'annotation flottante 70

UTILISATION DES APPLICATIONS 71

Creative Cast....72

Systèmes d'exploitation pris en charge pour le Casting....72

Partage propriétaire....72

Appareil mobile....73

Ordinateur 75

Paramètres de Creative Cast....79

Gestionnaire de fichiers....80

Gestion des fichiers....80

Stockage en cloud 82

Lecture de fichiers multimédia....83

Verrouillage d'écran....87

Navigateur 87

Liste de synchronisations prises en charge.... 100

Liste des Fonctions du Protocole RS232 102

Rôle de la broche RS232 102 Connexion de contrôle RS232 RJ45 102 Commande DÉFINIR 103 Commande OBTENIR....105

Indicateur DEL....107

Guide de dépannage....108

Entretien 109

Nettoyage de l'écran.... 109 Nettoyage du cadre avant 109

Les bureaux d'Optoma dans le monde.... 110

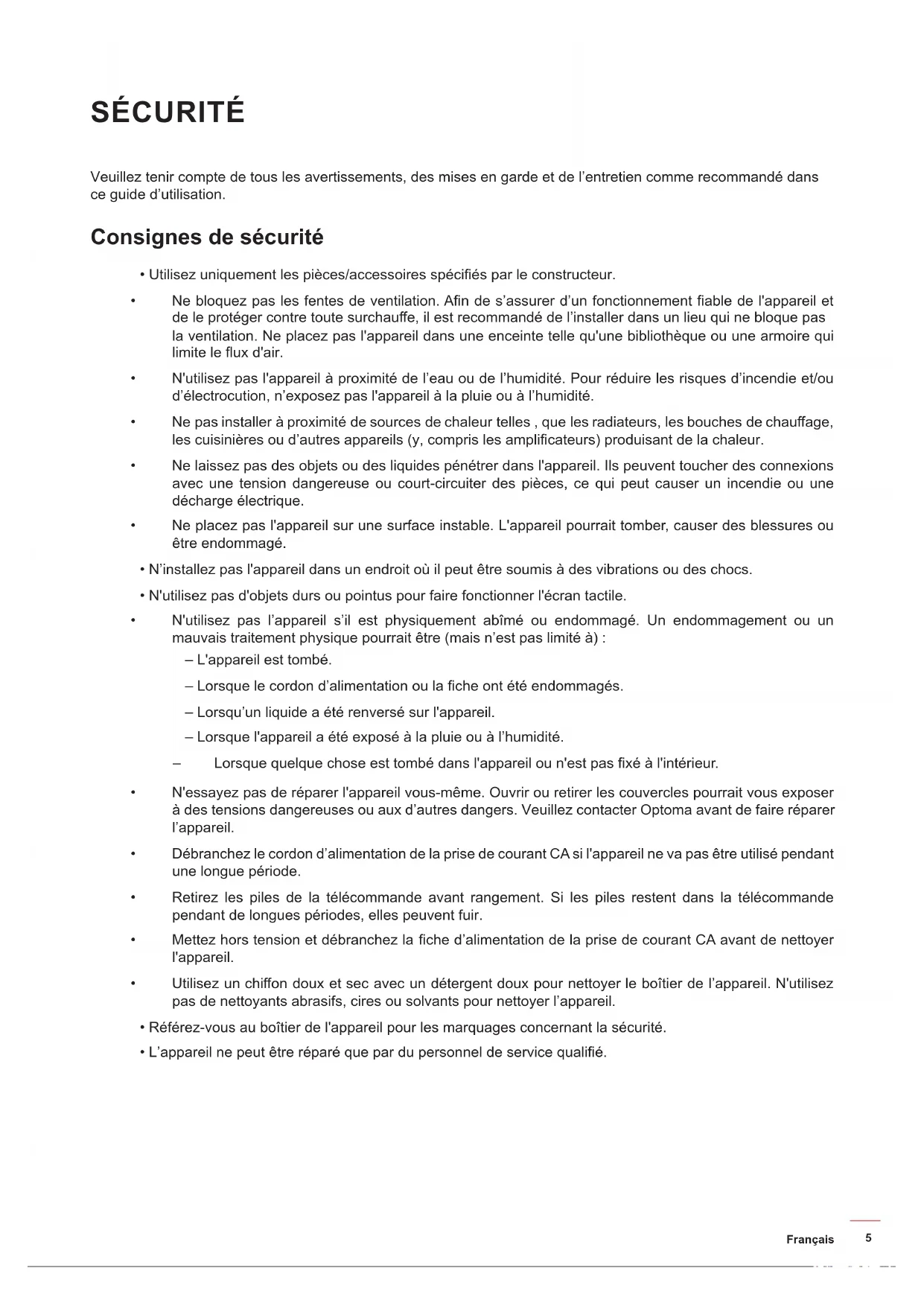

SÉCURITÉ

Veuillez tenir compte de tous les avertissements, des mises en garde et de l'entretien comme recommandé dans ce guide d'utilisation.

Consignes de sécurité

- Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable de l'appareil et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Ne placez pas l'appareil dans une enceinte telle qu'une bibliothèque ou une armoire qui limite le flux d'air.
• N'utilisez pas l'appareil à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
• Ne laissez pas des objets ou des liquides pénétrer dans l'appareil. Ils peuvent toucher des connexions avec une tension dangereuse ou court-circuiter des pièces, ce qui peut causer un incendie ou une décharge électrique.
• Ne placez pas l'appareil sur une surface instable. L'appareil pourrait tomber, causer des blessures ou être endommagé.

- N'installez pas l'appareil dans un endroit où il peut être soumis à des vibrations ou des chocs.

- N'utilisez pas d'objets durs ou pointus pour faire fonctionner l'écran tactile.

- N'utilisez pas l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

• L'appareil est tombé. – Lorsque le cordon d'alimentation ou la fiche ont été endommagés. – Lorsqu'un liquide a été renversé sur l'appareil. – Lorsque l'appareil a été exposé à la pluie ou à l'humidité.

- Lorsque quelque chose est tombé dans l'appareil ou n'est pas fixé à l'intérieur.

• N'essayez pas de réparer l'appareil vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
• Débranchez le cordon d'alimentation de la prise de courant CA si l'appareil ne va pas être utilisé pendant une longue période.
• Retirez les piles de la télécommande avant rangement. Si les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer l'appareil. • Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.

- Référez-vous au boîtier de l'appareil pour les marquages concernant la sécurité.

- L'appareil ne peut être réparé que par du personnel de service qualifié.

Avis sur le droit d'auteur

Cette documentation, y compris toutes les photos, les illustrations et le logiciel, est protégée par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Copyright 2022

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation, avec des inscriptions émises et des demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

Google, le logo Google et Google Drive sont des marques commerciales ou des marques déposées de Google LLC.

OneDrive est une marque commerciale de Microsoft Corporation.

Tous les autres noms de produits mentionnés dans le présent manuel sont la propriété de leurs détenteurs respectifs et sont reconnus comme tels.

Déclaration de la FCC

Cet équipement a été testé et déclaré conforme aux limites applicables aux appareils numériques de classe B, conformément à la section 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Avertissement FCC

Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Avis : Utilisateurs Canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'Union européenne

• Directive CEM 2014/30/UE (y compris amendements) • Directive Basse tension 2014/35/UE

WEEE

Consignes de mise au rebut

Ne jetez pas cet appareil électronique avec les déchets ménagers. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

ENERGY STAR

ENERGY STAR est un programme volontaire de l'Agence américaine de protection de l'environnement qui aide les entreprises et les particuliers à économiser de l'argent et à protéger notre climat grâce à une efficacité énergétique supérieure. Les produits qui obtiennent le label ENERGY STAR limitent les émissions de gaz à effet de serre en répondant à des critères ou à des exigences d'efficacité énergétique stricts définis par l'Agence américaine de protection de l'environnement. Le logo suivant apparaît sur tous les modèles certifiés ENERGY STAR :

Ce produit est qualifié ENERGY STAR avec le paramétrage « Mode standard » et c'est le paramètre avec lequel les économies d'énergie sont atteintes. La modification des paramètres d'image du mode standard et l'activation d'autres fonctions augmente la consommation d'énergie qui peut alors dépasser les limites nécessaires à la qualification ENERGY STAR. Reportez-vous à EnergyStar.gov pour plus d'informations sur le programme Energy Star.

Lumière bleue et la santé des yeux

Qu'est-ce que la technologie à faible lumière bleue ?

La technologie à faible lumière bleue réduit les composants de la lumière bleue émise par votre produit. Les effets néfastes de la lumière bleue sur les yeux humains se manifestent principalement par des effets pathologiques dans les yeux et sur le rythme du corps humain, qui entraînent la myopie, la cataracte et des maladies maculaires.

Certification de faible lumière bleue : il s'agit d'un projet de certification visant à évaluer si l'appareil d'affichage répond aux exigences en matière de photobiosécurité et de sécurité des rayonnements UV libres.

Remarque : Pour répondre au certificat TUV Rheinland de faible lumière bleue, le réglage de l'écran doit être le suivant :

• Le mode d'affichage est Présentation
• La température des couleurs est Standard
• La faible lumière bleue est 100.

Pauses fréquentes

Il est recommandé de faire une pause de 10 minutes après chaque heure d'utilisation continue de l'écran.

Remarque : N'oubliez pas de cligner souvent des yeux pour les garder en bonne santé et réduire le risque de dessèchement.

Regarder des objets distants

Pendant la pause, regardez des objets éloignés ou fermez les yeux, ce qui permet de détendre le muscle ciliaire (focalisation) et d'éviter la fatigue oculaire.

Comment exercer vos yeux ?

1. Tenez votre index à quelques centimètres de vos yeux.
2. Concentrez-vous sur ce doigt.
3. Éloignez lentement ce doigt de votre visage, en maintenant votre attention dessus.
4. Regardez alors au loin pendant un court moment.
5. Concentrez-vous sur le doigt et rapprochez-le lentement vers vos yeux.

INTRODUCTION

Contenu de la boîte

Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard. Certains éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.

La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

Accessoires standard. Remarque : Pour les informations sur la garantie, rendez-vous sur le site www.optoma.com.

INTRODUCTION

Accessoires en option

Description du produit

Vue avant

No. Élément No. Élément
1. Écran tactile 5. Récepteur IR
2. Emplacements du stylet tactile (x2) 6. Ca
3. Emplacement pour dongle Wifi
4.	Bouton d'alimentation avec indicateur LED

eur de lumière
7. Ports USB 3.0 (x2)
8. Support de stylet tactile

INTRODUCTION

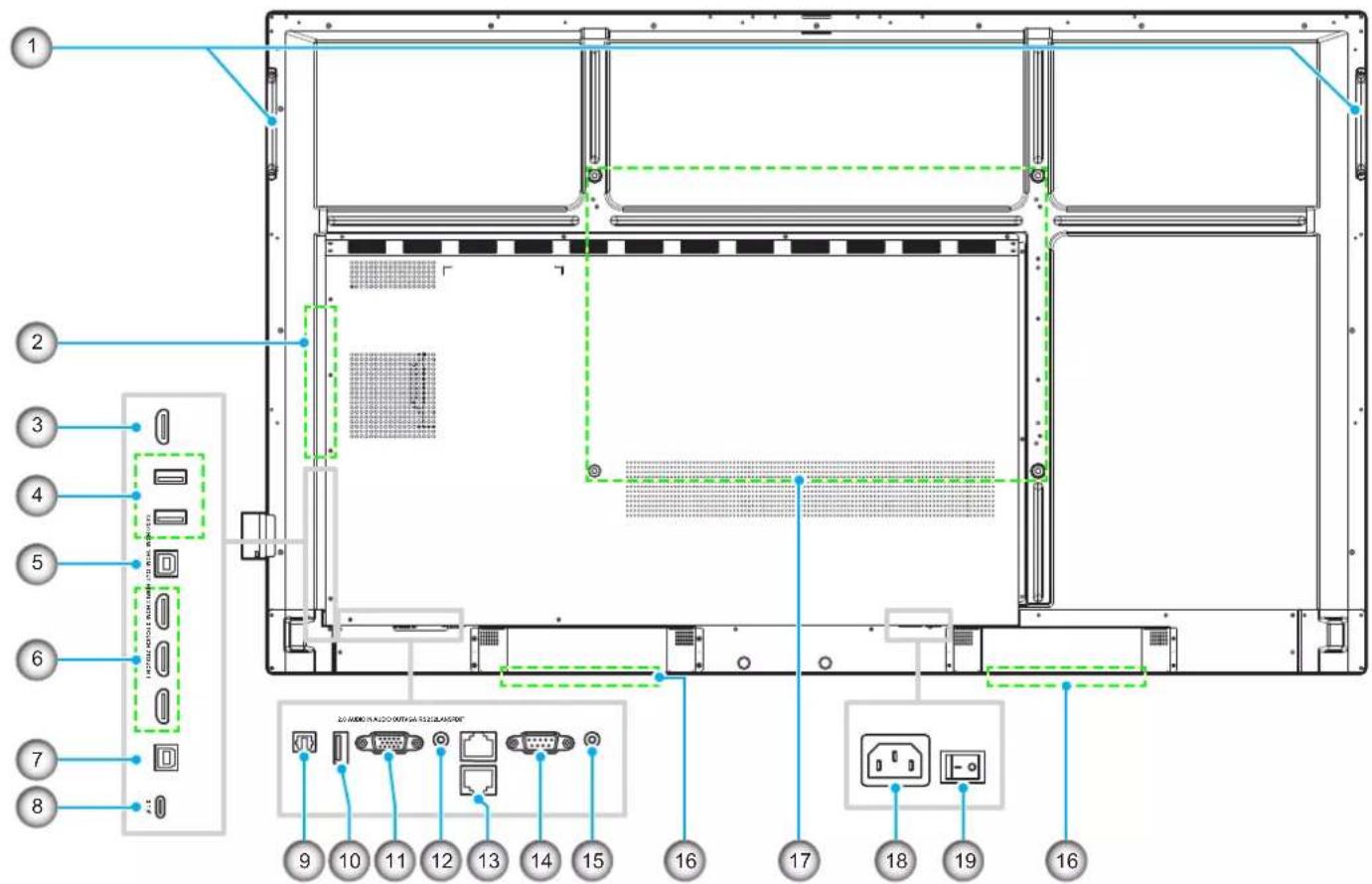

Vue arrière

No.	Élément
1.	Poignées (x2)
2.	Emplacement OPS
3.	Port de sortie HDMI
4.	Ports USB 3.0 (x2)
5.	Port USB tactile 1
6.	Ports HDMI 1/2/3 2.0 (x3)
7.	Port USB tactile 2
8.	Port USB type-C
9.	Port SPDIF
10.	Port USB 2.0

No.	Élément
11.	Port VGA
12.	Ports d'entrée audio
13.	Port LAN (x2)
14.	Port RS232
15.	Prise de sortie audio
16.	Haut-parleurs 20W (x2)
17.	Trous de fixation pour support mural
18.	Prise d'entrée CA
19.	Interrupteur d'alimentation

Remarque :

• Les ports USB 3.0 latéraux sont des ports USB à canaux complets. Les ports USB peuvent être utilisés quelle que soit la source d'entrée choisie. • Deux ports d'entrée HDMI prennent en charge CEC et un port d'entrée HDMI prend en charge ARC. • Le port USB type C prend en charge DisplayPort 1.2 et l'alimentation « Power Delivery » (65W). • Le port USB 2.0 est pour mettre à jour le firmware ou connecter un support de stylet tactile. Si le support de stylet tactile est branché sur l'un des ports USB 3.0, la fonction de déclenchement du support du stylet ne pourra être utilisée qu'en mode Android.

INTRODUCTION

Télécommande

No. Bouton Description
1.	Alimentation ( )	Allumer / éteindre l'écran plat interactif (IFP).
2.	Muet ( )	Couper temporairement le son.
3.	Démarrer	Effectuer la même fonction que la touche Windows sur le clavier d'un ordinateur.
4.No.	EspaceBouton Description	Effectuer la même fonction que la touche Espace sur le clavier d'un ordinateur.
5.	Alt+Tab	Effectuer la même fonction que les touches Alt et Tab sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez basculer entre toutes les applications ouvertes (fenêtres).
6.	Alt+F4	Effectuer la même fonction que les touches Alt et F4 sur le clavier d'un ordinateur. En appuyant sur les deux touches, vous pouvez fermer la fenêtre en cours.
7.	Touches numériques Touches de saisie numérique
8.	Affichage Indique la source d'entrée actuelle et des informations.
9.	Répéter (∅)	Aucune fonction.
10.	Accueil Retourner à l'écran d'accueil.
11.	Saisissez Sélectionner la source d'entrée.
12.	Menu Afficher ou masquer le menu OSD.
13.	Rouge (●)	Verrouiller ou déverrouiller le bouton Alimentation (sur l'IFP) et les fonctions tactiles.
14.	Vert (●)	Verrouiller ou déverrouiller la fonction du bouton Alimentation (sur l' IFP).
15.	Jaune (●)	Verrouiller ou déverrouiller la fonction tactile.
16.	Bleu (●)	Figer l'écran.
17.	Vide (■)	Vider l'écran.
18.	Retour arrière (✕)	Effectuer la même fonction que la touche Retour arrière d'un clavier d'ordinateur.
19.	Touches de navigation (▲▼◄►)	Sélectionner un élément ou une option.
20.	Entrée	Confirmer la sélection.
21.	Creative Board (♣)	Lance l'application Creative Board
22.	Retour	Revenir à l'écran précédent.
23.	Page suivante	Effectuer la même fonction que la touche Page suivante sur le clavier d'un ordinateur.
24.	Touches de canaux Aucune fonction.
25.	Touches de volume Ajustez le niveau du volume.
26.	Page précédente	Effectuer la même fonction que la touche Page précédente sur le clavier d'un ordinateur.
27.	Touches de fonction (F1 ~ F12)	Effectuer la même fonction que les touches de fonction F1 ~ F12 sur le clavier d'un ordinateur.

Remarque : Si le module PC n'est pas installé dans l'emplacement OPS, les touches liées à l'ordinateur n'auront aucune fonction.

CONFIGURATION ET INSTALLATION

Installation par montage mural

Utilisez uniquement un kit de montage mural optionnel agréé par Optoma (disponible séparément). Le kit comprend les éléments suivants :

Équerres de montage doubles et support mural, ancrages (x 8), rondelles (x 8)

Spécifications du support mural

Nom du modèle Grille VESA Type et longueur de vis
65 pouces 600 x 400 mm M8*25L
75 pouces 800 x 400 mm M8*25L
86 pouces 800 x 600 mm M8*25L

65 pouces, 75 pouces

86 pouces

CONFIGURATION ET INSTALLATION

Pour monter l'IFP sur le mur, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière de l'IFP. Puis fixez les supports avec quatre vis (A).

1. Percez huit petits trous sur l'emplacement de montage et insérez les ancrages dans les trous.

1. Positionnez le support mural sur le mur. Fixez ensuite le support mural avec huit vis (B) via les rondelles dans les ancrages installés sur le mur.

CONFIGURATION ET INSTALLATION

1. Alignez et fixez les équerres de montage doubles sur le support mural.

1. Fixez les équerres de montage doubles et le support mural avec deux vis (C).

• Capacité de charge maximale du kit de montage mural : 160 kg (352 lb). - Le support mural doit être installé dans un mur en béton pour assurer la solidité de l'installation. Si aucun mur en béton n'est disponible, nous vous recommandons d'utiliser un socle à la place. Veuillez consulter page 18. - Les vis doivent être serrées fermement. Cependant, pour éviter d'endommager les équerres de montage, le support mural ou l'IFP, ne serrez pas trop les vis. • L'installation doit uniquement être effectuée par des techniciens qualifiés. Une installation incorrecte peut causer la chute ou le dysfonctionnement de l'IFP. • Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.

CONFIGURATION ET INSTALLATION

Installation d'un mini-ordinateur externe

Installez le support du mini PC en face arrière du support mural, puis effectuez l'une des opérations suivantes pour installer le mini-ordinateur :

• Installez les vis sur le mini-ordinateur, puis alignez et accrochez le mini-ordinateur au support de mini-PC.
• Alignez et installez le mini-ordinateur sur le support pour mini-PC. Puis fixez-le avec quatre vis.

CONFIGURATION ET INSTALLATION

Installation par montage sur socle (en option)

Le kit de montage sur socle comprend les éléments suivants :

Pour monter l'IFP sur le socle, effectuez les étapes suivantes :

1. Installez les équerres de montage doubles sur l'arrière de l'IFP. Puis fixez les supports avec quatre vis (A).

Remarque : Les équerres de montage doubles, le support mural et les vis (A) sont inclus dans le kit de montage mural. Veuillez consulter «Installation par montage mural» à la page 14.

CONFIGURATION ET INSTALLATION

1. Retournez la base du socle de manière à voir les trous de vis de la roulette, puis installez la roulette sur son logement et fixez-la avec quatre vis (J).

Répétez la même procédure pour installer les trois autres roues.

1. Placez la base du socle sur une surface stable, puis installez ensuite le pied du socle sur son emplacement et fixez les deux entretoises avec deux écrous (G) via les rondelles (G2 et G1). Répétez la même procédure pour installer l'autre pied du socle.

CONFIGURATION ET INSTALLATION

1. Alignez la rainure à stylos avec les trous de vis sur la partie centrale des poteaux, puis fixez la rainure à stylos avec quatre vis (H).
2. Installez le support mural sur la partie supérieure des poteaux, puis insérez les vis (K) à travers les trous de vis en face arrière des poteaux.
3. Placez les rondelles (K1) et les écrous (K2) sur les vis, puis serrez les écrous (K2) pour fixer le support mural en place.

1. Alignez et accrochez les équerres de montage doubles sur le support mural installé sur les pieds du socle.

Utilisation de la télécommande

Installation/Remplacement des piles de la télécommande

Deux (2) piles AAA sont fournies pour la télécommande.

IMPORTANT ! Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

1. Retirez le couvercle du compartiment des piles.

1. Insérez les deux piles en respectant la polarité (+/-) comme indiqué à l'intérieur du compartiment des piles.

1. Remettez le couvercle.

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou des explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
• Lorsque vous jetez les piles, vous devez suivre les réglementations locales ou nationales.

CONFIGURATION ET INSTALLATION

Portée de fonctionnement de la télécommande

Lors de l'utilisation de la télécommande, assurez-vous de la diriger à moins de ±30° par rapport au récepteur IR de l'IFP. La distance entre la télécommande et la fenêtre du capteur IR ne doit pas dépasser 8 mètres.

- Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et la fenêtre du capteur IR de l'IFP. - Assurez-vous que l'émetteur IR de la télécommande n'est pas utilisé directement à la lumière du soleil ou sous des lampes fluorescentes.

• Si la télécommande se trouve à proximité de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.

- Si la télécommande et l'IFP sont très rapprochés, la télécommande peut cesser de fonctionner.

Branchement à l'alimentation

1. Branchez une extrémité du cordon d'alimentation à la prise AC-in (entrée CA) de l'IFP.
2. Branchez l'autre extrémité du cordon d'alimentation à une prise électrique ou à une alimentation électrique.
3. Passez l'interrupteur Alimentation sur MARCHE (I). L'IFP passe automatiquement en mode veille.

Raccordement à des périphériques externes

IMPORTANT ! Pour utiliser la fonction d'écran tactile, assurez-vous de raccorder une extrémité du câble USB au port USB type B TACTILE 1 ou TACTILE 2 de l'IFP et l'autre extrémité du câble au port USB type A de votre périphérique.

Raccordement d'entrée HDMI

- Raccordez votre ordinateur à l'IFP à l'aide d'un câble HDMI.

- Connectez votre source vidéo à l'IFP à l'aide d'un câble HDMI.

CONFIGURATION ET INSTALLATION

Raccordement d'entrée VGA

Raccordez votre ordinateur à l'IFP à l'aide d'un câble VGA.

Remarque :

• Pour l'entrée audio, raccordez une extrémité d'un câble audio à la prise ENTRÉE AUDIO de l'IFP et l'autre extrémité du câble à la prise audio de votre ordinateur. • Pour la fonction d'écran tactile, raccordez une extrémité du câble USB au port TACTILE 2 de l'IFP et l'autre extrémité au port USB de votre ordinateur.

Connexion USB type C

Connectez votre ordinateur à l'IFP à l'aide d'un câble USB type C.

Remarque :

• L'USB type C peut être utilisé pour transmettre des signaux audio, vidéo et tactiles. • Le port USB type C prend également en charge l'alimentation « Power Delivery » et fournit une puissance de 65 W.

Raccordement de sortie audio

Connectez vos haut-parleurs externes au port de sortie audio de l'IFP.

Connexion SPDIF

Connectez votre équipement audio à l'IFP à l'aide d'un câble SPDIF.

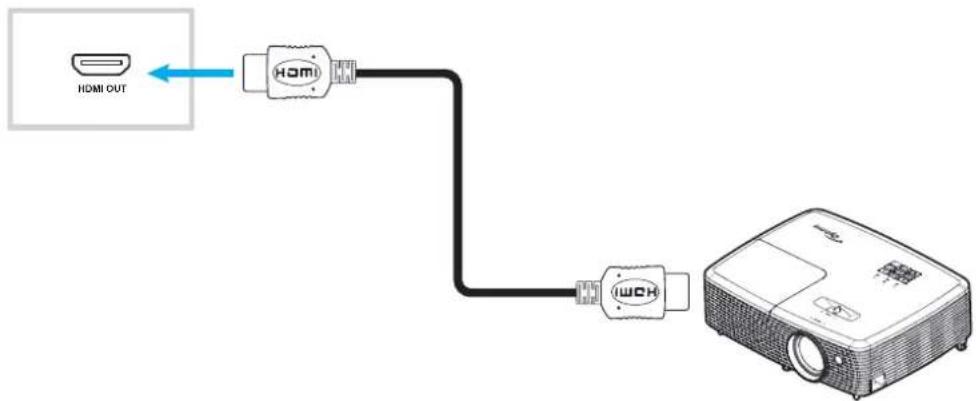

Raccordement de sortie HDMI

Connectez votre projecteur au port de sortie HDMI de l'IFP.

CONFIGURATION ET INSTALLATION

Raccordement USB

Raccordez votre périphérique USB à l'IFP à l'aide d'un câble USB.

Remarque :

• Pour le raccordement d'une clé USB, branchez-la simplement dans l'un des ports USB disponibles. • Le port USB 2.0 est réservé aux mises à jour du firmware et au support de stylet USB à ouverture rapide.

Raccordement RS232

Connectez votre ordinateur à l'IFP à l'aide d'un câble RS232.

Raccordement LAN

Connectez votre routeur à l'IFP à l'aide d'un câble Ethernet.

Remarque : Pour configurer les paramètres réseau, reportez-vous à « Configuration des paramètres réseau » à la page 41.

CONFIGURATION ET INSTALLATION

Connexion Wi-Fi

Pour la connexion Wi-Fi, vous devez installer un dongle Wi-Fi dans la fente Wi-Fi au-dessous de l'IFP. Le dongle Wi-Fi peut recevoir le signal dans une zone où il y a un réseau Wi-Fi.

Pour installer le dongle Wi-Fi, effectuez les étapes suivantes :

1. Retirez les deux (2) vis du support de l'emplacement Wi-Fi.
2. Retirez le support d'emplacement Wi-Fi.

1. Insérez le dongle Wi-Fi dans la fente Wi-Fi de l'IFP.

Remarque : Pour configurer les paramètres Wi-Fi, reportez-vous à « Configuration des paramètres réseau » à la page 41.

CONFIGURATION ET INSTALLATION

Connexion du support de stylet tactile

Pour installer un support de stylet tactile, réalisez les étapes suivantes :

1. Fixez le support de stylet tactile magnétique à l'arrière de l'écran.
2. Connectez le câble USB du support de stylet tactile à un port USB disponible de l'IFP.

Remarque : Si le support de stylet tactile est branché sur l'un des ports USB 2.0, la fonction de déclenchement du support du stylet ne pourra être utilisée qu'en mode Android. Si le support de stylet tactile est branché sur le port USB 3.0, il ne pourra être utilisé qu'avec une source Android.

1. Insérez le stylet tactile dans son support.

Remarque : Si l'écran IFP est sur l'écran d'accueil, lorsque vous retirez le stylet tactile de son support, Creative Board démarrera par défaut. Pour personnaliser l'action de déclenchement du support du stylet, veuillez consulter les instructions de configuration de cette fonction (page 44) dans la section Configuration des paramètres de l'appareil.

UTILISATION DE L'APPAREIL

Mise sous tension/hors tension

Marche

Remarque : Après avoir correctement branché le cordon d'alimentation, assurez-vous que l'interrupteur Alimentation est positionné sur MARCHE (1).

Appuyez sur le bouton Alimentation pour allumer l'IFP. L'indicateur lumineux LED s'allume en blanc, indiquant qu'il est prêt à être utilisé.

Remarque : Vous pouvez également appuyer sur le bouton ⚙ de la télécommande pour allumer l'IFP.

Appuyez sur le bouton Alimentation pendant 3 secondes pour éteindre l'IFP. Appuyez sur OK à l'invite pour l'éteindre immédiatement ou patientez 10 secondes jusqu'à ce que l'IFP s'éteigne automatiquement.

Lorsque l'indicateur lumineux LED s'allume en rouge, cela indique que l'IFP est passé en mode veille.

Remarque :

• Vous pouvez également appuyer sur le bouton ⏻ de la télécommande pour éteindre l'IFP. • L'IFP consomme toujours de l'électricité lorsqu'il est en mode veille. Il est vivement recommandé de débrancher le cordon d'alimentation de la prise électrique si l'IFP ne va pas être utilisé pendant une longue période.

UTILISATION DE L'APPAREIL

Assistant de configuration

L'assistant de configuration apparaît à l'écran lorsque vous allumez votre IFP pour la première fois.

Remarque : Cet IFP est équipé d'un écran tactile. Vous pouvez appuyer simplement sur l'écran tactile pour faire fonctionner votre IFP.

1. Sélectionnez la langue du menu OSD (affichage à l'écran). Sélectionnez Suivant pour continuer.

1. Si vous souhaitez connecter votre IFP à Internet sans fil, sélectionnez l'un des réseaux disponibles et appuyez sur Connexion. Dans le cas contraire, sélectionnez Ignorer.

IMPORTANT !

• Pour vous connecter à un réseau sans fil, assurez-vous que le dongle Wi-Fi est branché correctement sur l'emplacement pour dongle Wi-Fi. Veuillez consulter la page 27. - Si vous vous connectez à un réseau sécurisé, vous devrez saisir le mot de passe lors de la première connexion uniquement.

UTILISATION DE L'APPAREIL

1. Configurez les paramètres relatifs à la date et à l'heure. Sélectionnez Suivant pour continuer.

1. Lisez les politiques légales d'Optoma, y compris les Conditions générales d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et à Open source. Cochez la case J'accepte les Conditions générales d'utilisation, la Politique de confidentialité, la Politique relative aux cookies et à Open source, puis sélectionnez Suivant pour terminer la configuration. L'IFP est maintenant prêt à être utilisé.

Vue d'ensemble de l'écran d'accueil

L'écran d'accueil s'affiche chaque fois que vous démarrez l'IFP.

Pour naviguer dans l'écran d'accueil, effectuez l'une des opérations suivantes :

• Sélectionner une option : appuyez simplement sur l'élément désiré.
• Ajuster le réglage : faites glisser le curseur vers la gauche ou vers la droite.

Ouvrir la barre d'outils latérale : appuyez sur > ou < sur le côté gauche/droit de l'écran.

Remarque :

• Sauf indication contraire, cette section décrit les opérations de l'IFP avec les gestes tactiles. Vous pouvez également utiliser la télécommande pour contrôler l'IFP.

OPÉRATIONS DE BASE

Menu OSD

Pour ouvrir le menu OSD, effectuez l'une des opérations suivantes :

- Dans n'importe quel écran, faites glisser le bas de l'écran vers le haut.

• Appuyez sur le bouton Menu ou Entrée de la télécommande.
• Sur l'écran d'accueil, appuyez sur ≡

Remarque :

• Pour configurer les paramètres du menu OSD, appuyez simplement sur l'élément du menu désiré dans l'écran et utilisez les commandes de l'écran pour ajuster sa valeur ou choisir le réglage. L'élément sélectionné est indiqué en surbrillance. Pour aller à l'élément précédent dans le menu, appuyez sur < ou appuyez sur Retour sur la télécommande. Pour fermer le menu OSD, appuyez n'importe où sur l'écran en dehors du menu ou appuyez plusieurs fois (si nécessaire) sur le bouton Retour de la télécommande.

OPÉRATIONS DE BASE

Menu des raccourcis

Le menu des raccourcis est le premier menu OSD. Procédez comme suit :

- Sélectionner la source d'entrée. Les sources d'entrée qui sont disponibles sont indiquées par le symbole DOT •

Remarque :

• Pour plus d'informations sur la connexion des appareils à des appareils externes, veuillez consulter la section « Connexions ». • L'option OPS n'est disponible que si le module PC est correctement installé dans l'emplacement OPS de l'IFP.

- Déplacez la barre d'ajustement du rétroéclairage vers la droite ou vers la gauche pour régler le niveau du rétroéclairage.

Remarque : Pour une expérience de visualisation confortable, vous pouvez activer la fonction Sans scintillement.

- Déplacez la barre d'ajustement de la lumière bleue vers la droite ou vers la gauche pour régler le niveau de la lumière bleue.

IMPORTANT ! Des études ont démontré que, de la même manière que les rayons ultraviolets peuvent causer des lésions oculaires, les rayons de lumière bleue à courte longueur d'onde provenant d'écrans peuvent causer une fatigue visuelle, des détériorations de la rétine et affecter la vision au fil du temps. La fonction Optoma Filtre lumière bleue est une fonction de protection des yeux permettant de réduire la lumière bleue.

IMPORTANT ! Pour protéger vos yeux en cas d'utilisation prolongée de l'écran, nous vous recommandons vivement de procéder comme suit :

• Laissez reposer vos yeux pendant 10 minutes au bout de 2 heures d'utilisation continue. • Levez les yeux en direction de vos sourcils, puis roulez vos yeux en décrivant un grand cercle après quelques heures. • Toutes les 20 minutes de visualisation de l'écran, regardez au loin pendant 20 secondes. - Si vos yeux sont douloureux, fermez les yeux pendant une minute.

- Déplacez la barre d'ajustement du volume vers la droite ou vers la gauche pour régler le niveau du volume.

OPÉRATIONS DE BASE

Configuration des paramètres d'image

Dans le menu OSD, appuyez sur pour ouvrir le menu Image, puis procédez comme suit :

- Appuyez sur Mode d'affichage et sélectionnez l'une des options disponibles : Présentation, Lumineux, Cinéma, HDR ou Personnalisé.

Remarque :

• Les paramètres d'image ne peuvent être ajustés que pour les entrées HDMI, VGA, OPS et Type C. Ils ne peuvent pas être ajustés et sont grisés pour la source Android. • Si le paramètre du mode d'affichage est réglé sur Personnalisé, vous pouvez personnaliser les paramètres de l'image en ajustant la luminosité, le contraste et la couleur selon vos préférences.
• Déplacez la barre d'ajustement Luminosité vers la droite ou vers la gauche pour régler le niveau de la luminosité de l'écran.
• Déplacez la barre d'ajustement Contraste vers la droite ou vers la gauche pour régler le niveau du contraste.
• Déplacez la barre d'ajustement Couleur vers la droite ou vers la gauche pour régler le niveau de la couleur de l'écran, de noir et blanc à la couleur saturée.

Remarque : Le niveau de la luminosité, le niveau du contraste et le niveau de la couleur ne peuvent être ajustés que si le mode d'affichage est réglé sur Personnalisé. Dans les autres modes d'affichage, ces paramètres sont prédéfinis et ne peuvent pas être ajustés.

• Appuyez sur Température de couleur et sélectionnez l'une des options disponibles : Standard, Chaud, ou Froid.
• Appuyez sur Réinitialiser pour réinitialiser tous les paramètres d'image à leurs valeurs par défaut.

Configuration des paramètres d'affichage

Dans le menu OSD, appuyez sur pour ouvrir le menu Affichage, puis procédez comme suit :

• Appuyez sur Proportions pour sélectionner l'une des options disponibles : 16:9, 4:3 ou PTP (Pixel To Pixel). Remarque : Pour une entrée 4K, le rapport hauteur / largeur est verrouillé sur PTP. Pour une entrée non 4K, PTP est grisé et l'utilisateur ne peut sélectionner que 4:3 ou 16:9 comme proportions.

- Appuyez sur Décalage de pixels (min) et sélectionnez l'une des options disponibles : Désactivé, 2, 3, 5, 30 ou 60.

Remarque :

• La fonction Décalage de pixels permet d'éviter la rétention d'image. • Décalage de pixels est pris en charge par toutes les sources d'entrée, à l'exception d'Android.

- Déplacez la barre d'ajustement Rétroéclairage pour régler le niveau du rétroéclairage.

Remarque : Rétroéclairage peut également être réglé dans le menu Raccourci. Référez-vous à la page 34.

- Déplacez la barre d'ajustement Faible lumière bleue pour régler le niveau de lumière bleue.

Remarque : Faible lumière bleue peut également être réglé dans le menu Raccourci. Référez-vous à la page 34.

- Appuyez sur Noir dynamique et sélectionnez l'une des options disponibles : Désactivé, Basé sur le contenu (non supporté dans Android) ou Basé sur la lumière ambiante.

Remarque : La fonction de noir dynamique donne plus de profondeur à votre image afin que les scènes lumineuses apparaissent nettes et claires. En même temps, les scènes sombres restent détaillées avec des noirs profonds et des détails exceptionnels de lumière et d'ombre.

Configuration des paramètres de signal (entrée VGA uniquement)

Dans le menu OSD, appuyez sur ( pour ouvrir le menu Signal, puis procédez comme suit :

OPÉRATIONS DE BASE

• Appuyez sur Automatique pour ajuster automatiquement l'image à sa fréquence, sa phase et sa position optimisées.
• Déplacez la barre d'ajustement Fréquence pour régler le bruit vertical de l'image.
• Déplacez la barre d'ajustement Phase pour régler le bruit horizontal de l'image.
• Déplacez la barre d'ajustement Position H pour régler manuellement la position horizontale de l'image.
• Déplacez la barre d'ajustement Position V pour régler manuellement la position verticale de l'image.

Configuration des paramètres audio

Dans le menu OSD, appuyez sur pour ouvrir le menu Audio, puis procédez comme suit :

- Appuyez sur Effet sonore et sélectionnez l'une des options disponibles : Standard, Réunion, Classe, Film ou Personnalisé.

Remarque : Si le paramètre d'effet sonore est réglé sur Personnalisé, vous pouvez personnaliser les paramètres audio en réglant le niveau des graves et des aigus selon vos préférences.

- Appuyez sur Muet pour couper ou réactiver l'audio.

Remarque : Vous pouvez également couper ou réactiver le son en appuyant sur le bouton de la télécommande.

• Déplacez la barre d'ajustement Volume pour régler le niveau du volume.
• Déplacez la barre d'ajustement *Basses* pour régler le niveau des basses qui convient à votre pièce.

Remarque : Le niveau des basses et le niveau des aigus ne peuvent être réglés que si Effet sonore est réglé sur Personnalisé. Dans les autres modes d'effet sonore, ce paramètre est prédéfini et ne peut pas être réglé.

• Déplacez la barre d'ajustement Aigus pour régler le niveau des aigus qui convient à votre pièce.
• Déplacez la barre d'ajustement Balance pour régler le niveau de balance qui convient à votre pièce.

OPÉRATIONS DE BASE

Visualisation des informations sur l'appareil

Dans le menu OSD, appuyez sur pour ouvrir le menu Information, puis procédez comme suit :

• Appuyez sur Affichage pour visualiser le mode d'affichage, la source d'entrée actuelle, la résolution, la profondeur de couleurs et le format de couleur.
• Appuyez sur À propos pour afficher le nom du modèle réglementaire, le numéro de série, la version du firmware et la version Android.

OPÉRATIONS DE BASE

Menu Paramètres Android

Pour ouvrir le menu Paramètres, appuyez sur dans l'écran d'accueil.

Remarque : Les paramètres ne peuvent être modifiés qu'en mode Android.

Remarque :

• Pour configurer les paramètres Android, appuyez simplement sur l'élément du menu désiré dans l'écran et utilisez les commandes de l'écran pour ajuster sa valeur ou choisir le réglage. L'élément sélectionné est indiqué en bleu. • Pour aller à l'élément précédent dans le menu, appuyez sur < ou appuyez sur Retour sur la télécommande. • Pour fermer le menu OSD, appuyez n'importe où sur l'écran en dehors du menu ou appuyez plusieurs fois (si nécessaire) sur le bouton Retour de la télécommande.

Personnalisation du système

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Personnalisé, puis procédez comme suit :

- Appuyez sur Fond d'écran et sélectionnez une image préchargée comme fond d'écran ou une image de votre galerie.

Si vous sélectionnez un fond d'écran préchargé dans le dossier Images, le réglage prend effet immédiatement.

OPÉRATIONS DE BASE

Si vous préférez utiliser un fond d'écran personnalisé, procédez comme suit :

a) Dans le dossier Personnalisé, appuyez sur +. b) Sélectionnez votre image préférée à partir du stockage local ou externe et appuyez sur Importer. Vous pouvez importer jusqu'à 10 images. c) Dans le dossier Personnalisé, appuyez sur l'image que vous souhaitez utiliser comme fond d'écran. Le réglage prend effet immédiatement.

Remarque : Pour supprimer des images du dossier Personnalisé, appuyez sur 📞. Sélectionnez ensuite l'image et appuyez sur Supprimer.

• Type : Sélectionnez le type d'image.
• Changer les images : Sélectionnez l'intervalle du diaporama, entre 5 minutes et 1 jour. Par défaut, le diaporama est désactivé.

Remarque : Vous pouvez également définir un fond d'écran directement à partir de la galerie du Gestionnaire de fichiers. Pour plus d'informations sur le Gestionnaire de fichiers, veuillez consulter page 80.

- Appuyez sur Entrer le nom pour renommer l'entrée. Appuyez sur le nom d'entrée que vous souhaitez modifier, puis saisissez un nouveau nom et confirmez la modification du nom en appuyant sur OK à l'invite.

- Appuyez sur le mode Multi-fenêtres pour permettre d'afficher sur l'écran plusieurs applications en même temps. Appuyez sur Redémarrer lorsque vous y êtes invité pour que le réglage prenne effet. Remarque : Le mode multifenêtre consomme plus de puissance de calcul et augmente la charge du système.

Pour gérer les fenêtres des applications en mode multifenêtre, appuyez longuement sur la fenêtre d'une application et effectuez l'une des opérations suivantes :

• Déplacez la fenêtre de l'application dans l'une des quatre directions de l'écran.
• Appuyez sur pour changer le sens de la fenêtre d'application entre le mode paysage et le mode portrait (si pris en charge).

OPÉRATIONS DE BASE

• Appuyez sur pour réduire la fenêtre de l'application.
• Appuyez sur □ ou faites glisser la fenêtre de l'application vers le coin droit ou supérieur de l'écran pour afficher l'application en mode Plein écran.

Remarque : Lorsque la fenêtre n'est PAS en mode Plein écran, vous pouvez appuyer et maintenir l'un des 4 coins de la fenêtre jusqu'à ce que la flèche de redimensionnement apparaisse, puis ajustez la fenêtre à la taille désirée et relâchez.

• En mode plein écran, faites glisser le bord supérieur de l'écran vers le bas, puis appuyez sur pour afficher l'application dans une fenêtre.
• Appuyez sur pour fermer l'application.

Configuration des paramètres réseau

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Réseau, puis procédez comme suit :

- Appuyez sur Wi-Fi pour connecter l'IFP au réseau Wi-Fi et voir l'état actuel de la connexion. Assurez-vous que la fonction Wi-Fi est activée. Dans la liste des réseaux disponibles, appuyez sur votre réseau Wi-Fi préféré, par exemple XXXX. Fournissez un mot de passe d'accès si nécessaire.

IMPORTANT ! Pour vous connecter à un réseau Wi-Fi, assurez-vous que le dongle Wi-Fi est installé correctement dans l'emplacement pour dongle Wi-Fi. Pour plus d'informations, veuillez consulter page 27.

Remarque : Si votre réseau Wi-Fi préféré n'est pas listé dans la liste, appuyez sur pour rafraîchir la liste. Pour entrer le réseau Wi-Fi manuellement, appuyez sur +

- Activez la fonction Hotspot portable pour partager le réseau Wi-Fi avec d'autres appareils sans fil. Modifiez le nom du réseau et définissez un mot de passe d'accès si nécessaire.

Remarque : Pour une connexion sécurisée, réglez le cryptage Wi-Fi (champ Sécurité) sur WPA2-PSK. Entrez ensuite le mot de passe d'accès et appuyez sur OK.

- Appuyez sur Ethernet pour configurer les paramètres LAN et voir l'état de connexion actuel. Dans la section Paramètres IP, sélectionnez le type de réseau : Statique ou DHCP. Si vous choisissez le type de réseau Statique, appuyez sur 🔒 et entrez les paramètres de connexion, tels que l'adresse IP, la passerelle, la longueur du préfixe réseau, et le reste.

IMPORTANT ! Pour la connexion à un réseau filaire, assurez-vous que l'IFP est connecté au LAN. Pour plus

OPÉRATIONS DE BASE

d'informations, veuillez consulter page 26.

- Appuyez sur Bluetooth pour activer Bluetooth et vous connecter à d'autres périphériques Bluetooth à proximité. Cet écran interactif prend en charge la version 5 de Bluetooth et peut se connecter par exemple à un clavier, une souris et un haut-parleur Bluetooth.

Appuyez ensuite sur :

• Nom du périphérique pour entrer un nouveau nom de périphérique. Pour confirmer la modification, appuyez sur OK.
• Dans la liste Périphériques disponibles, sélectionnez le périphérique auquel vous voulez vous connecter.

Assurez-vous que les codes d'appairage sont les mêmes sur les deux appareils et, s'ils correspondent, appuyez sur Appairer pour confirmer.

Remarque : Si le périphérique Bluetooth n'est pas listé dans la liste des périphériques disponibles, assurez-vous que le périphérique est à proximité de l'IFP et que Bluetooth est activé. Appuyez ensuite sur pour rafraîchir la liste.

OPÉRATIONS DE BASE

Configuration des paramètres de l'appareil

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Appareil, puis procédez comme suit :

- Appuyez sur Paramètre de cryptage de la sortie HDMI pour activer ou désactiver le chiffrement de la sortie HDMI avec HDCP.

Remarque : Si le moniteur connecté ne prend pas en charge HDCP, désactivez la fonction de chiffrement de la sortie HDMI.

- Appuyez sur Format de sortie HDMI et sélectionnez le format qui peut être émis par le port HDMI.

- Appuyez sur Format type C et sélectionnez le format USB type C.

- Appuyez sur ID appareil pour affecter un nouvel ID à l'IFP. Pour confirmer, appuyez sur OK.

- Appuyez sur Stockage pour voir l'utilisation du stockage.

OPÉRATIONS DE BASE

- Appuyez sur Applis pour voir les informations sur les applis, effacer les données et le cache des applis et forcer l'arrêt des applis.

Sélectionnez une application dans la liste pour l'arrêter de force (appuyez sur Arrêter de force), afficher son stockage et effacer ses données (appuyez sur Effacer les données) et son cache (appuyez sur Effacer le cache), afficher la version de l'application et définir les autorisations.

- Appuyez sur le Déclencheur du support du stylet et sélectionnez l'une des actions de déclenchement suivantes :

- Auto : Lorsque le stylet est soulevé, le système ouvre automatiquement le tableau blanc ou les outils d'annotation. (Soulever le stylet de l'écran d'accueil ouvre le tableau blanc. Soulever le stylet de toute autre application ou source d'entrée ouvre les outils d'annotation).

• Tableau blanc : Lorsque le stylet est soulevé, le système ouvre toujours le tableau blanc.
• Annotation : Lorsque le stylet est soulevé, le système ouvre toujours les outils d'annotation.
• Désactivé : Lorsque le stylet est soulevé, le système n'ouvre PAS le tableau blanc ou les outils d'annotation.

- Appuyez sur Autres paramètres pour configurer la barre d'outils latérale, la barre d'outils d'annotation flottante, le son tactile et les paramètres d'e-mail.

Appuyez sur l'un des éléments suivants :

• Paramètres de la barre d'outils latérale pour sélectionner quand la barre d'outils est visible : Tous les canaux, Uniquement Android, Tous les canaux sauf OPS, ou Désactiver la barre d'outils latérale.
• Point flottant pour activer ou désactiver la barre d'outils d'annotation flottante. Pour plus d'informations, veuillez consulter la page 70.
• Son tactile pour activer ou désactiver le retour audio lorsque vous appuyez sur des éléments sur l'écran.
• E-mail pour configurer les paramètres d'e-mail. Entrez l'adresse IP, l'ID, le mot de passe, l'adresse SMTP et les autres informations requises. Enregistrez les paramètres. Puis appuyez sur Confirmer pour envoyer un e-mail de test.

OPÉRATIONS DE BASE

Configuration des paramètres de sécurité

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Sécurité, puis procédez comme suit :

- Appuyez sur Mot de passe de verrouillage de l'écran pour définir le mot de passe de verrouillage de l'écran. Entrez deux fois un mot de passe à 4 chiffres à l'invite, puis appuyez sur OK pour confirmer.

Remarque : Pour retirer le mot de passe de verrouillage de l'écran, appuyez sur Effacer le mot de passe de verrouillage écran (visible uniquement une fois le mot de passe défini) et entrez le mot de passe actuel. Appuyez ensuite sur OK pour confirmer.

- Appuyez sur Paramètres avancés pour définir ou modifier le mot de passe des paramètres avancés et activer ou désactiver l'installation d'applications tierces. Faites ce qui suit :

Remarque : Les paramètres avancés du MENU DEBUG sont également accessibles avec le mot de passe des paramètres avancés défini dans ce menu.

a) Saisissez le mot de passe des paramètres avancés à l'invite pour accéder aux paramètres avancés, puis appuyez sur OK pour confirmer.

Remarque : Le mot de passe par défaut est 1 + 2 + 3 + 4.

b) Sélectionnez l'un des éléments suivants :

- Modifier le mot de passe : Entrez le mot de passe actuel et le nouveau mot de passe deux fois de suite. Appuyez ensuite sur OK pour confirmer.

- Réinitialiser le mot de passe par défaut : Entrez le mot de passe actuel et appuyez sur Réinitialiser pour confirmer. Le mot de passe est réinitialisé à 1 + 2 + 3 + 4.

• Dans Autorisations, appuyez sur Source inconnue et activez ou désactivez l'installation de logiciels tiers à partir de sources inconnues.
• Dans Autorisations, appuyez sur Installer l'application depuis le marché et activez ou désactivez l'installation de logiciels tiers depuis le Marché d'Optoma.

- Appuyez sur CA pour afficher et modifier les certificats CA fiables, les informations d'identification stockées par l'utilisateur, et plus.

• Appuyez sur Informations d'identification de confiance pour afficher et modifier les certificats CA de confiance.
• Appuyez sur Informations d'identification d'utilisateur pour afficher et modifier les informations d'identification enregistrées par l'utilisateur.
• Appuyez sur Installer à partir du stockage pour installer les informations d'identification à partir du stockage.
• Appuyez sur Effacer toutes les informations d'identification pour supprimer toutes les informations d'identification de l'utilisateur.

Appuyez sur Effacer à l'invite pour confirmer.

OPÉRATIONS DE BASE

Activation ou désactivation du disque USB Wi-Fi/USB

a) Appuyez sur les boutons Entrée + 5 + 9 + 8 + 0 de la télécommande.

Le MENU DEBUG s'ouvre.

b) Appuyez sur >>> à côté de Paramètres avancés, puis entrez le mot de passe des paramètres avancés à l'invite et appuyez sur Confirmer.

c) Appuyez sur <= ou => à côté de Activer USB WIFI et sélectionnez DÉSACTIVER à l'invite pour désactiver USB WIFI. Sélectionnez ACTIVER pour activer USB WIFI.

Appuyez sur Confirmer à l'invite. Le réglage prendra effet après le redémarrage du système.

OPÉRATIONS DE BASE

Configuration des paramètres du système

Dans le menu Paramètres, appuyez sur pour ouvrir le menu Système, puis procédez comme suit :

- Appuyez sur Date et heure pour configurer les paramètres liés à la date et à l'heure. Appuyez sur l'un des éléments suivants :

• Sélectionner le fuseau horaire pour sélectionner/changer le fuseau horaire de votre zone.
• Utiliser le format 24 heures (13:00) pour activer ou désactiver l'affichage de l'heure au format 24 heures.
• Appuyez sur Langue pour sélectionner l'une des options de langue disponibles : Anglais, Français, Espagnol, Chinois Traditionnel, Chinois Simplifié, Portugais, Allemand, Néerlandais, Polonais, Russe, Tchèque, Danois, Suédois, Italien, Turc, Arabe, Roumain, Hongrois, Finnois ou Norvégien.
• Appuyez sur Clavier pour afficher et gérer les claviers.
• Appuyez sur Démarrage et arrêt pour configurer les paramètres liés au démarrage et à l'arrêt de l'IFP. Appuyez sur l'un des éléments suivants :
