MODE D'EMPLOI 1068/021 GROTHE

DS1068- 008A LBT20642

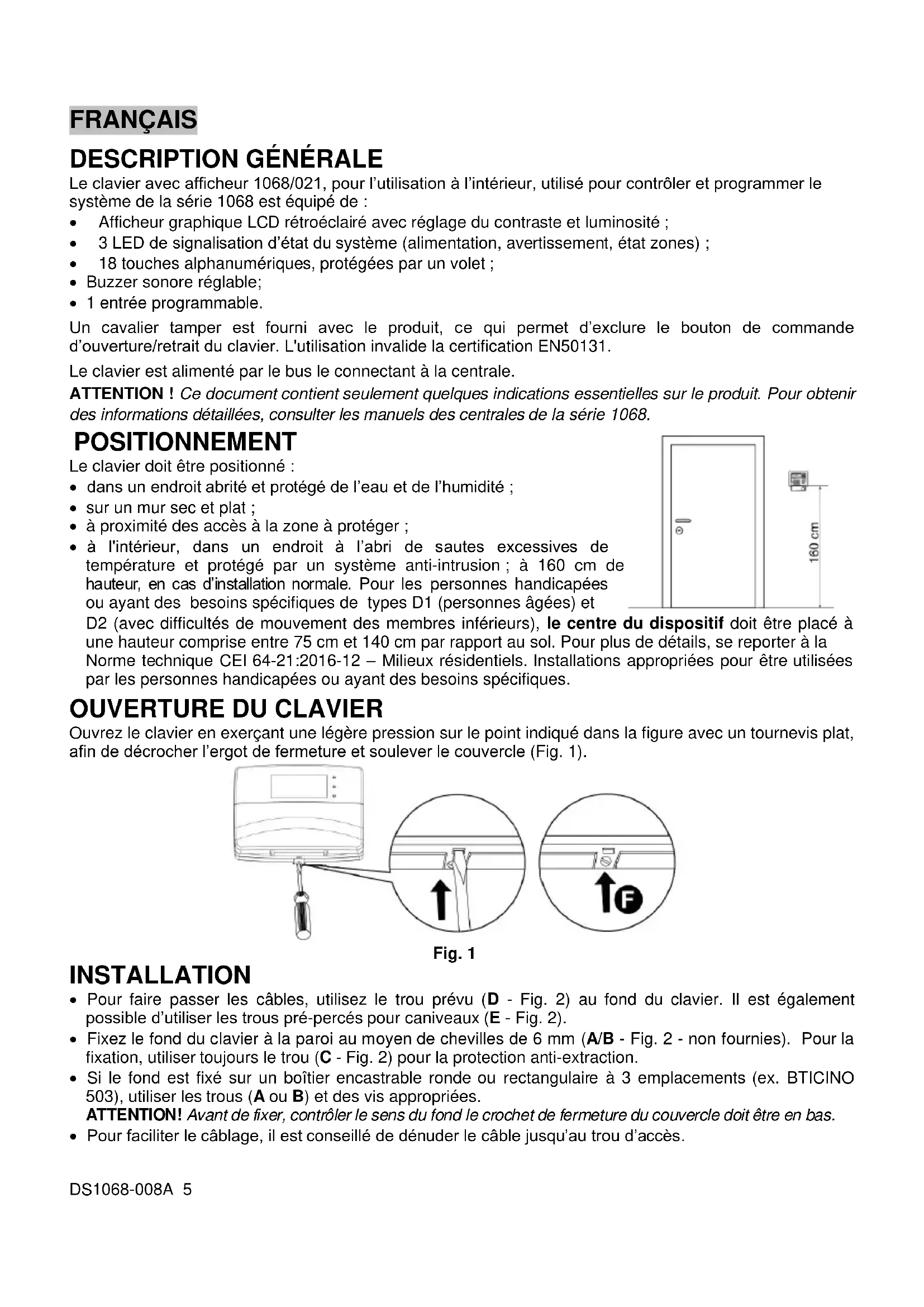

Le clavier avec afficheur 1068/021, pour l’utilisation à l’intérieur, utilisé pour contrôler et programmer le système de la série 1068 est équipé de : Afficheur graphique LCD rétroéclairé avec réglage du contraste et luminosité ; 3 LED de signalisation d’état du système (alimentation, avertissement, état zones) ; 18 touches alphanumériques, protégées par un volet ; Buzzer sonore réglable; 1 entrée programmable. Un cavalier tamper est fourni avec le produit, ce qui permet d’exclure le bouton de commande d’ouverture/retrait du clavier. L'utilisation invalide la certification EN50131. Le clavier est alimenté par le bus le connectant à la centrale. ATTENTION ! Ce document contient seulement quelques indications essentielles sur le produit. Pour obtenir des informations détaillées, consulter les manuels des centrales de la série 1068. POSITIONNEMENT Le clavier doit être positionné : dans un endroit abrité et protégé de l’eau et de l’humidité ; sur un mur sec et plat ; à proximité des accès à la zone à protéger ; à l'intérieur, dans un endroit à l’abri de sautes excessives de température et protégé par un système anti-intrusion ; à 160 cm de hauteur, en cas d’installation normale. Pour les personnes handicapées ou ayant des besoins spécifiques de types D1 (personnes âgées) et D2 (avec difficultés de mouvement des membres inférieurs), le centre du dispositif doit être placé à une hauteur comprise entre 75 cm et 140 cm par rapport au sol. Pour plus de détails, se reporter à la Norme technique CEI 64-21:2016-12 – Milieux résidentiels. Installations appropriées pour être utilisées par les personnes handicapées ou ayant des besoins spécifiques.

OUVERTURE DU CLAVIER

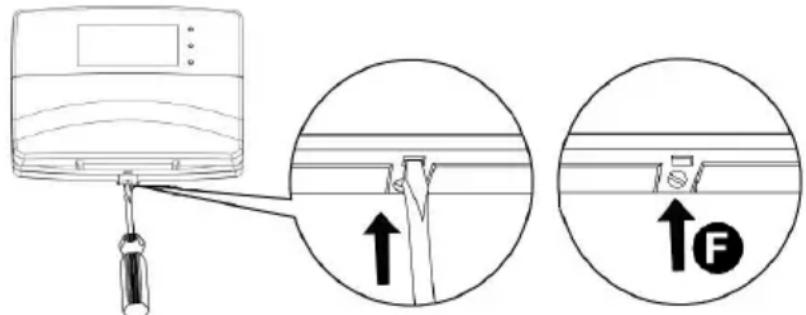

Ouvrez le clavier en exerçant une légère pression sur le point indiqué dans la figure avec un tournevis plat, afin de décrocher l’ergot de fermeture et soulever le couvercle (Fig. 1).

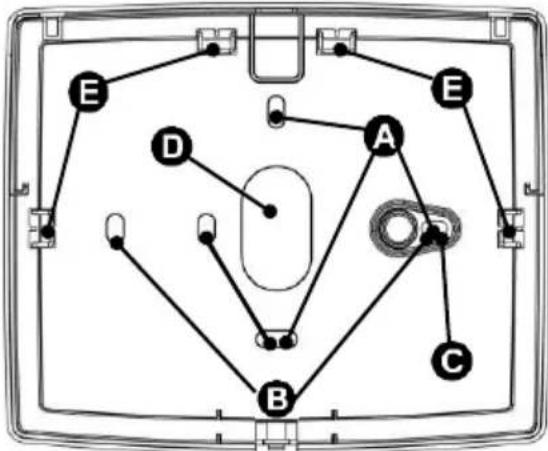

INSTALLATION Pour faire passer les câbles, utilisez le trou prévu (D - Fig. 2) au fond du clavier. Il est également possible d’utiliser les trous pré-percés pour caniveaux (E - Fig. 2). Fixez le fond du clavier à la paroi au moyen de chevilles de 6 mm (A/B - Fig. 2 - non fournies). Pour la fixation, utiliser toujours le trou (C - Fig. 2) pour la protection anti-extraction. Si le fond est fixé sur un boîtier encastrable ronde ou rectangulaire à 3 emplacements (ex. BTICINO 503), utiliser les trous (A ou B) et des vis appropriées. ATTENTION! Avant de fixer, contrôler le sens du fond le crochet de fermeture du couvercle doit être en bas. Pour faciliter le câblage, il est conseillé de dénuder le câble jusqu’au trou d’accès. Fig. 16 DS1068-008A Fermez le clavier en serrant la vis fournie dans le trou (F - Fig. 1).

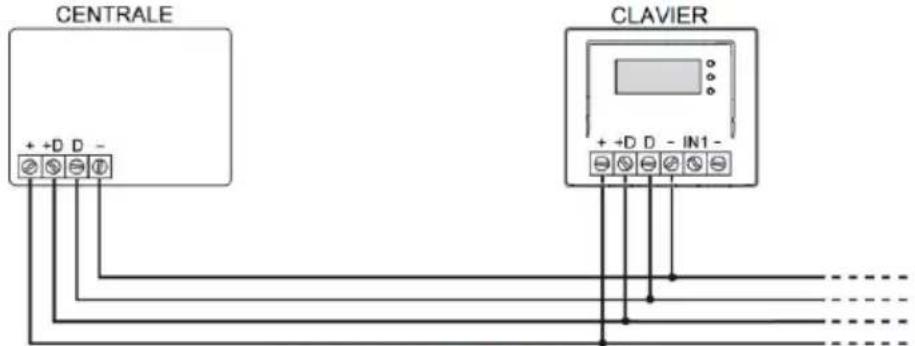

Le clavier peut être branché sur le bus en cascade ou en étoile. Un positionnement du clavier loin du bus n’a pas d’importance. La longueur totale de tous les tronçons du bus ne doit pas dépasser 400 mètres. Pour le câblage, utiliser un câble blindé anti-intrusion à 4 conducteurs (2 pour l’alimentation et 2 pour les données). La section des conducteurs doit être sélectionnée en tenant compte de la chute de tension due à la longueur du branchement. Dans l'estimation générale de la consommation du système, considérer également la consommation max. du clavier (95 mA).

Pour acquérir le clavier lors du premier allumage, appuyez sur la touche associée au symbole F1 qui apparaît à l’afficheur.

S'il est nécessaire de remettre à zéro les paramètres d'usine du clavier (RAZ), procédez comme suit : Débranchez l'alimentation du clavier Ouvrez le tamper du clavier Rétablir l'alimentation sur le clavier. Appuyez sur la touche associée au symbole F1 dans 10 secondes (Fig.3) ; un autre écran apparaît (Fig.4). Appuyez sur la touche associée au symbole F1 pour confirmer la remise à zéro des paramètres ; ou bien appuyez sur la touche associée au symbole F3 "Annuler" pour revenir à l'écran précédent. Pour des informations complémentaires sur la procédure d’acquisition, consulter le manuel d’installation de la centrale. Fig. 2 Fig. 3 Fig. 4DS1068-008A 7

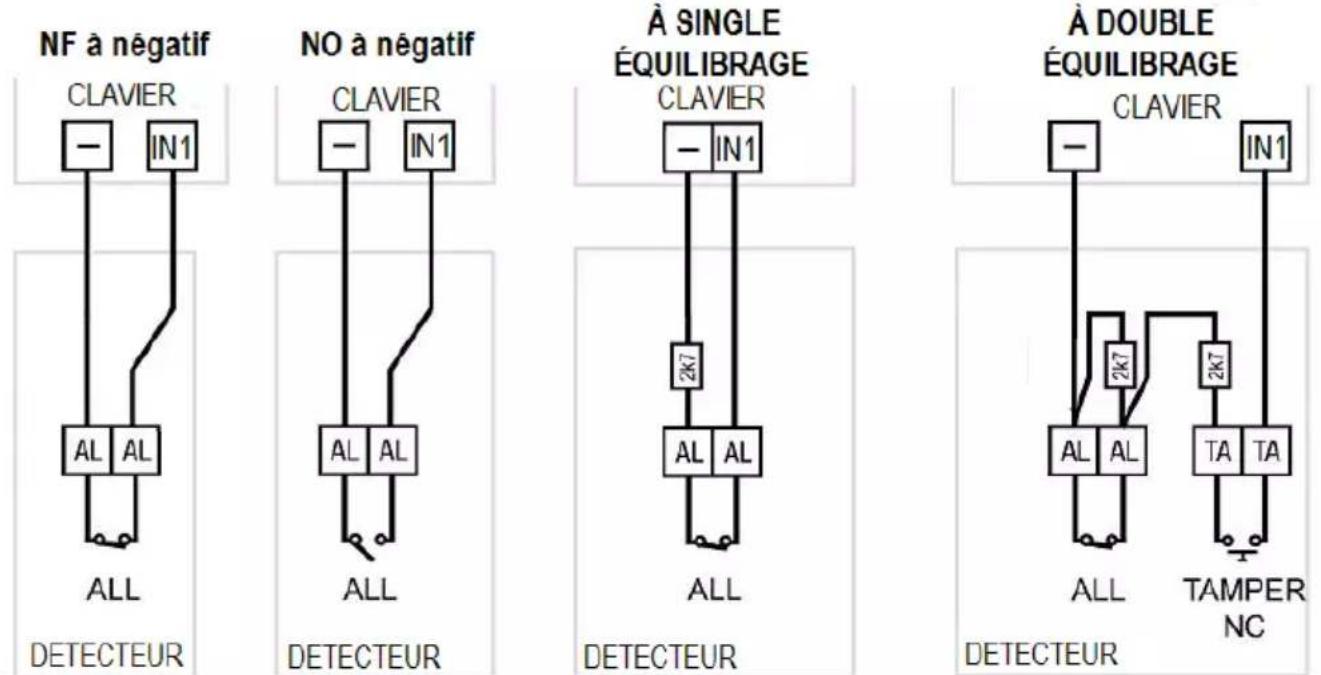

Connectez un détecteur à l'entrée auxiliaire IN1. L'entrée se rapporte à la masse (-) et peut être programmée en tant que NF, NO, simple équilibrage et double équilibrage. L’entrées peut gérer des signaux rapides provenant des capteurs sismiques ou des capteurs pour volet roulant ; dans ce cas, le mode de connexion est fixe de type NF. Pour réaliser les branchements en équilibrage, utiliser des résistances de 2,7 kohm, tolérance 1 % (fournies de série). ATTENTION ! La seule modalité de raccordement conforme à la norme EN50131 est celle à “Double Equilibrage”. Pour plus d’informations, se reporter aux manuels des centrales de la série 1068.

Tension nominale d’alimentation (prélevés de la centrale via un bus de communication) .............. 13,8 Vcc Tension de fonctionnement min/max ..................................................................................... 9 Vcc ÷ 15 Vcc Courant nominale consommé à 13,8 Vcc : Au repos, avec LED de prés. sect. uniquement .................................................................................. 17 mA En fonctionnement, avec rétro-éclairage à la valeur minimale. ........................................................... 22 mA En fonctionnement, avec rétro-éclairage à la valeur maximale et toutes les LED allumées. ................ 93 mA Entrée programmable ................................................................................................................................. 1 Degré de protection du boîtier ..................................................................................................... IP40 / IK06 Dimensions en mm (L x H x P) .............................................................................................. 141 x 117 x 29
