Type de produit	Multimètre numérique (DMM)
Marque	Voltcraft
Modèle	VC191
Catégorie de mesure	CAT III 600 V
Affichage	6000 points (comptes)
Dimensions (L x H x P)	76,5 x 157,5 x 40 mm
Poids (sans pile)	262 g
Alimentation	Pile bloc 9 V (6F22, NEDA 1604)
Fonctions principales	Mesure tension CA/CC, courant CA/CC, résistance, capacité, fréquence, rapport cyclique, température, test diode, continuité sonore, test NCV
Fonctions supplémentaires	Maintien, valeur de crête, MAX/MIN, valeur relative, arrêt automatique, rétroéclairage, torche, plage automatique/manuelle
Précision tension CC	±(1,0% + 8) pour 600,0 mV; ±(1,0% + 5) pour autres plages
Précision tension CA	±(1,5% + 5) pour 600,0 mV; ±(1,3% + 4) pour autres plages
Plage de température	-40 à +400 °C (-40 à +752 °F)
Fusibles de protection	F1: FF 10 A H 600 V; F2: FF 600 mA H 600 V
Autonomie de la pile	Environ 35 heures (rétroéclairage allumé, torche et buzzer éteints)
Entretien	Nettoyage avec chiffon sec; étalonnage recommandé une fois par an; remplacer la pile si symbole de pile faible apparaît
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	≤75% HR (0-30 °C), ≤50% HR (30-40 °C), sans condensation
Altitude maximale	2000 m
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - VC191 VOLTCRAFT

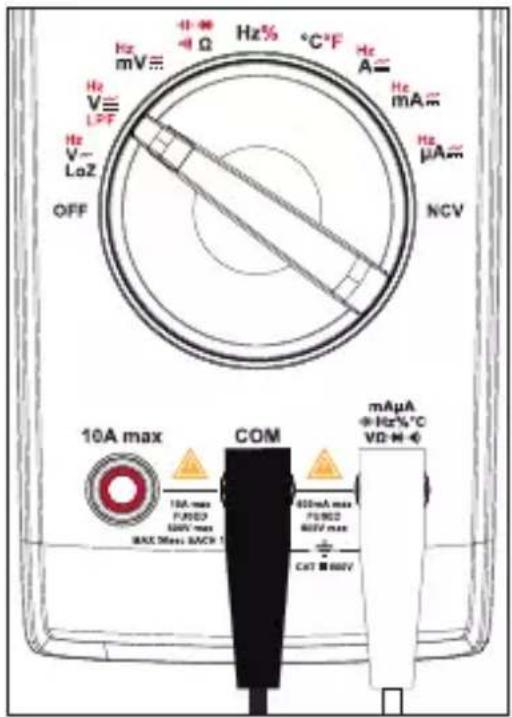

Comment mesurer une tension continue avec le VC191 ?

Placez la molette sur V ⎓ (DC). Branchez la sonde rouge sur la borne A+Hz%^ et la noire sur COM. Connectez les pointes de test au circuit (rouge sur le potentiel positif, noir sur le négatif). La mesure s'affiche à l'écran. Si un signe '-' apparaît, la polarité est inversée. Débranchez après mesure.

Comment remplacer la pile du multimètre ?

Mettez la molette sur OFF et retirez les cordons. Dévissez le couvercle du compartiment à piles au dos. Remplacez la pile 9V en respectant la polarité. Refermez le couvercle. Utilisez une pile 6F22 ou équivalente.

Que faire si le multimètre n'affiche rien ?

Vérifiez d'abord la pile : remplacez-la si le symbole de pile faible apparaît ou si l'appareil ne s'allume pas. Assurez-vous que la molette n'est pas sur OFF. Si le problème persiste, consultez un technicien.

Comment utiliser la fonction de test de continuité ?

Placez la molette sur la position Ω+•+▶ (généralement avec le symbole de diode). Appuyez brièvement sur SEL/PEAK jusqu'à voir •)) sur l'écran. Branchez les sondes (rouge sur A+Hz%^, noir sur COM). Si la résistance est ≤10 Ω, un bip sonore retentit. Débranchez après test.

Comment mesurer un courant jusqu'à 10 A ?

Placez la molette sur A≈ (courant CA) ou A⎓ (courant CC). Branchez la sonde rouge sur la borne 10A max et la noire sur COM. Ouvrez le circuit et connectez le multimètre en série. Ne dépassez pas 10 A. Pour des mesures >5 A, limitez à 30 s avec un intervalle de 15 min.

Que signifie le symbole OL sur l'écran ?

OL signifie Over Limit (dépassement de limite). Cela indique que la valeur mesurée dépasse la plage sélectionnée. Sélectionnez une plage plus élevée ou vérifiez que le circuit n'est pas ouvert (pour résistance). Pour la tension, cela peut indiquer une surcharge.

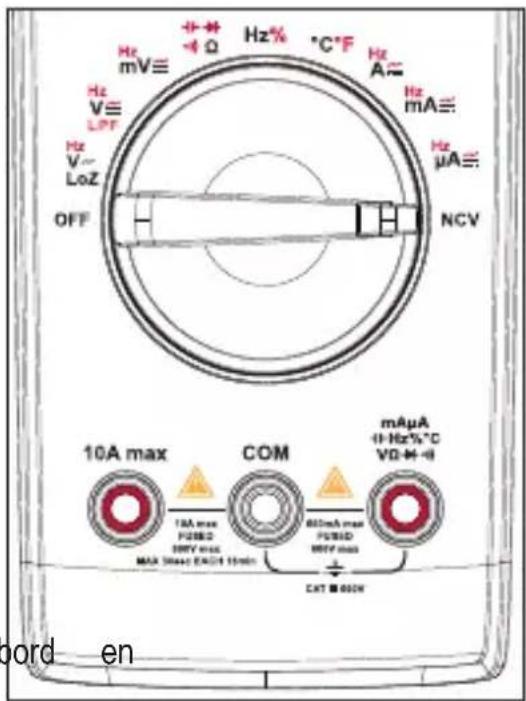

Comment utiliser le test de tension sans contact (NCV) ?

Placez la molette sur NCV. Retirez tous les cordons de mesure. Approchez la zone du capteur (haut de l'appareil) à moins de 5 mm du conducteur suspecté sous tension. Si une tension CA est détectée, la LED tricolore s'allume (vert, jaune, rouge selon l'intensité) et le buzzer émet des signaux.

Comment remplacer un fusible ?

Mettez l'appareil sur OFF et retirez les cordons. Dévissez le couvercle du compartiment à piles, puis les vis du couvercle arrière. Remplacez le fusible défectueux par un neuf de mêmes caractéristiques : F1 (10A 600V) ou F2 (600mA 600V). Refermez soigneusement.

Comment désactiver l'arrêt automatique ?

Mettez la molette sur OFF. Maintenez enfoncé le bouton SEL/PEAK tout en tournant la molette sur n'importe quelle position. Le symbole d'arrêt automatique (horloge) disparaît de l'écran. Pour réactiver, éteignez puis rallumez l'appareil.

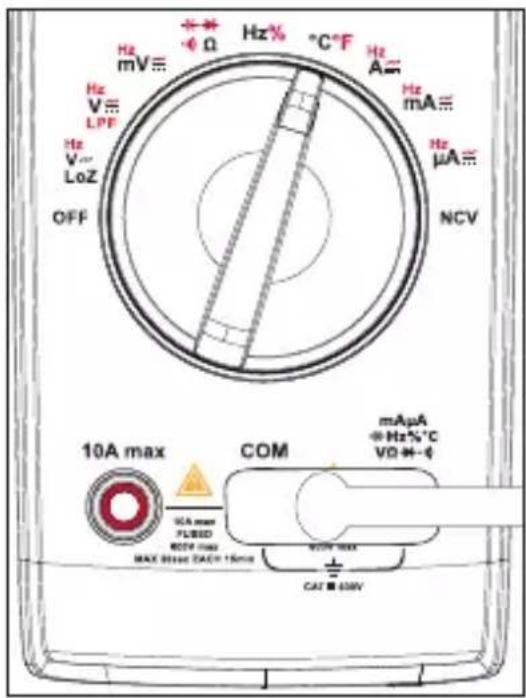

Comment mesurer la température avec le VC191 ?

Placez la molette sur °C/°F. Branchez le thermocouple type K : la fiche TEMP+ sur la borne mAμA+Hz%°C, et COM- sur COM. Appuyez sur SEL/PEAK pour choisir l'unité. Placez la sonde sur l'objet à mesurer. La plage est de -40 à +400 °C. Ne pas dépasser 400 °C.

MODE D'EMPLOI VC191 VOLTCRAFT

VC191 Multimètre Numérique

N° de commande 2446475 Page 72 - 107

1. Introduction....74
2. Mode d'emploi actualisé....74
3. Explication des symboles....75
4. Utilisation prévue....75
5. Contenu de l'emballage....76
6. Caractéristiques et fonctions....76
7. Consignes de sécurité....76

a) Informations générales....76
b) Appareils connectés....77
c) Fusible....78
d) Piles/accumulateurs ....78
e) Multimètre....78
f) Sondes....79

1. Éléments de fonctionnement....80

a) Vue d'ensemble....80
b) Molette....81

1. Affichage et symboles 82

2. Insertion/remplacement des piles....83

3. Fonctionnement....83

a) Mise en marche....83
b) Mesure de la tension CC/CA....84

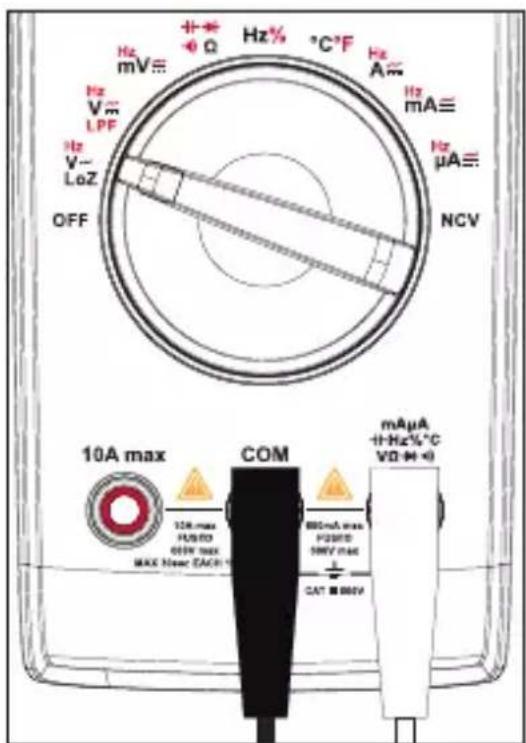

c) Mesure de la tension alternative LoZ....85

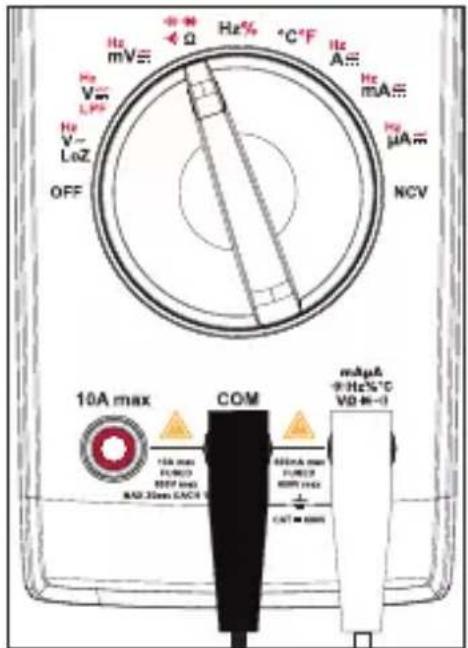

d) Mesure de la résistance (Ω)....86

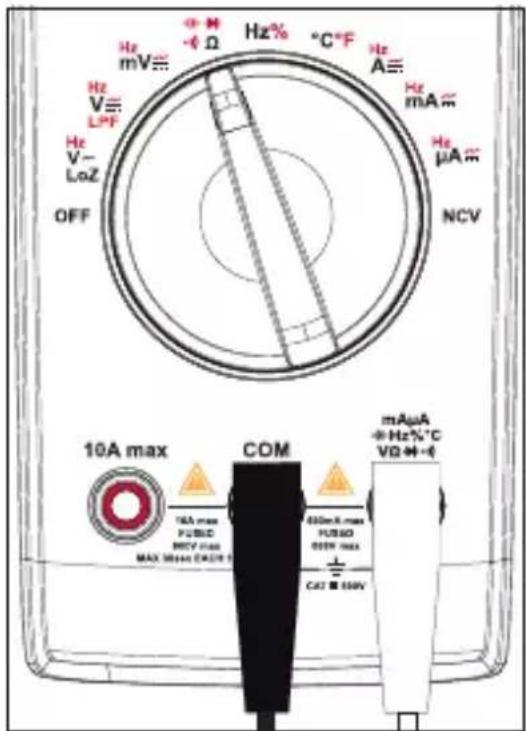

e) Test de continuité (•••)....87

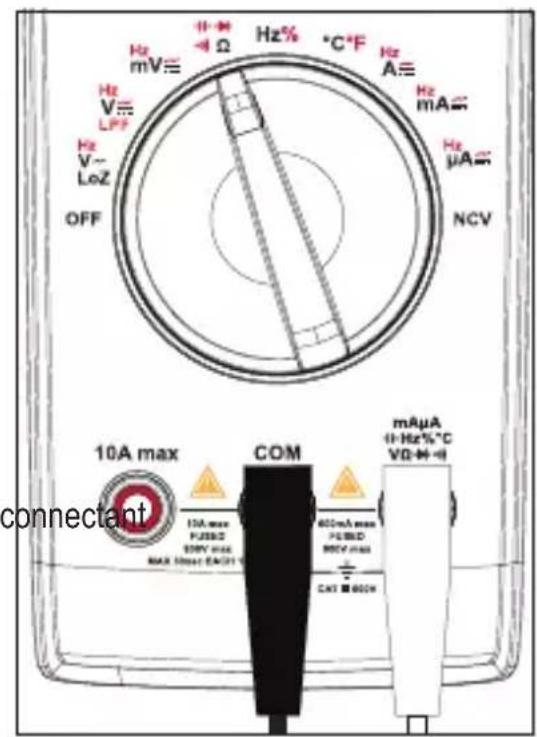

f) Test de diode (▶)....88

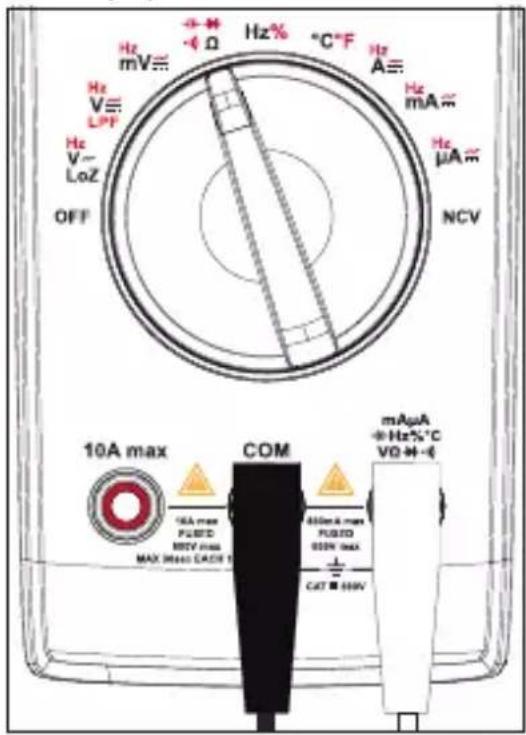

g) Mesure de la capacité....89
h) Fréquence (>10 Hz)/mesure du rapport cyclique (%) 90
i) Mesure de la température....91

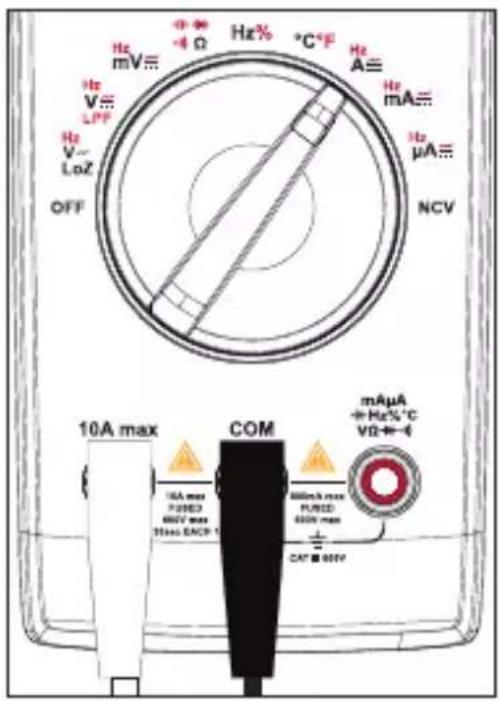

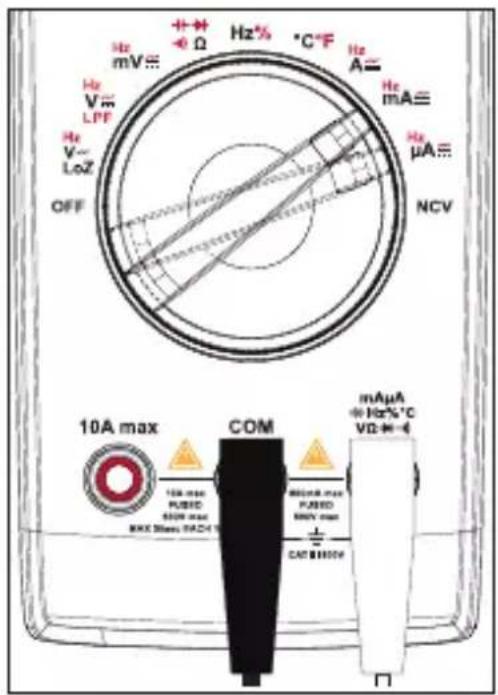

j) Mesure du courant/Fréquence (999,9 Hz to 9,999 kHz)....92
k) Test de tension CA sans contact « NCV »......93

12. Fonctions supplémentaires ....94

a) Accès aux sous-fonctions....94
b) Plage 94
c) Maintien / ⇌ (torche) 94
d) Crête....95
e) Maximum/Minimum....95
f) Arrêt automatique....95
g) Valeur relative....96

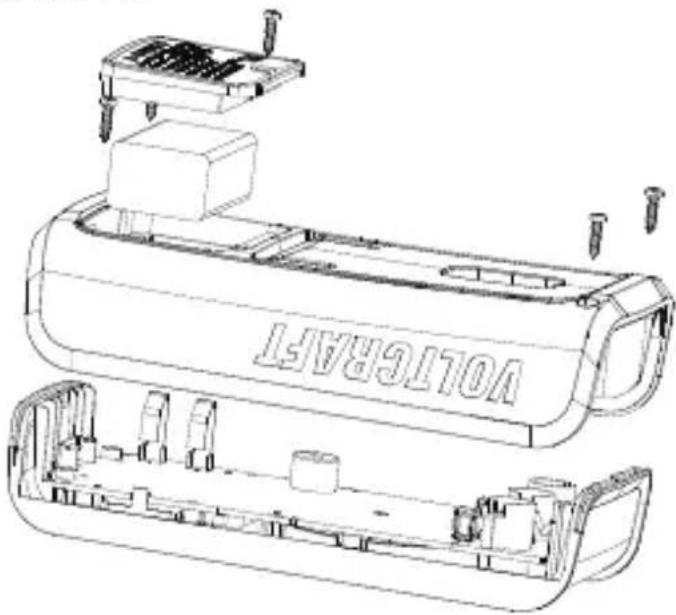

13. Remplacement du fusible....97

14. Dépannage....97

15. Nettoyage et entretien....98

a) Nettoyage....98
b) Entretien....98

16. Élimination des déchets .....99

a) Produit....99
b) Piles/accumulateurs 99

17. Caractéristiques techniques....100

a) Généralités....100
b) Fusibles....101
c) Tolérances de mesure....101
d) Mesure de la capacité....101
e) Test de continuité (→) et de diode (→)....102

f) Mesure de la tension CC....102

g) Mesure de la tension CA....103

h) Mesure de la résistance (Ω)....104

i) Fréquence /mesure du rapport cyclique....104

j) Mesure du courant CC....105

k) Mesure de la température....105

I) Mesure du courant CA....106

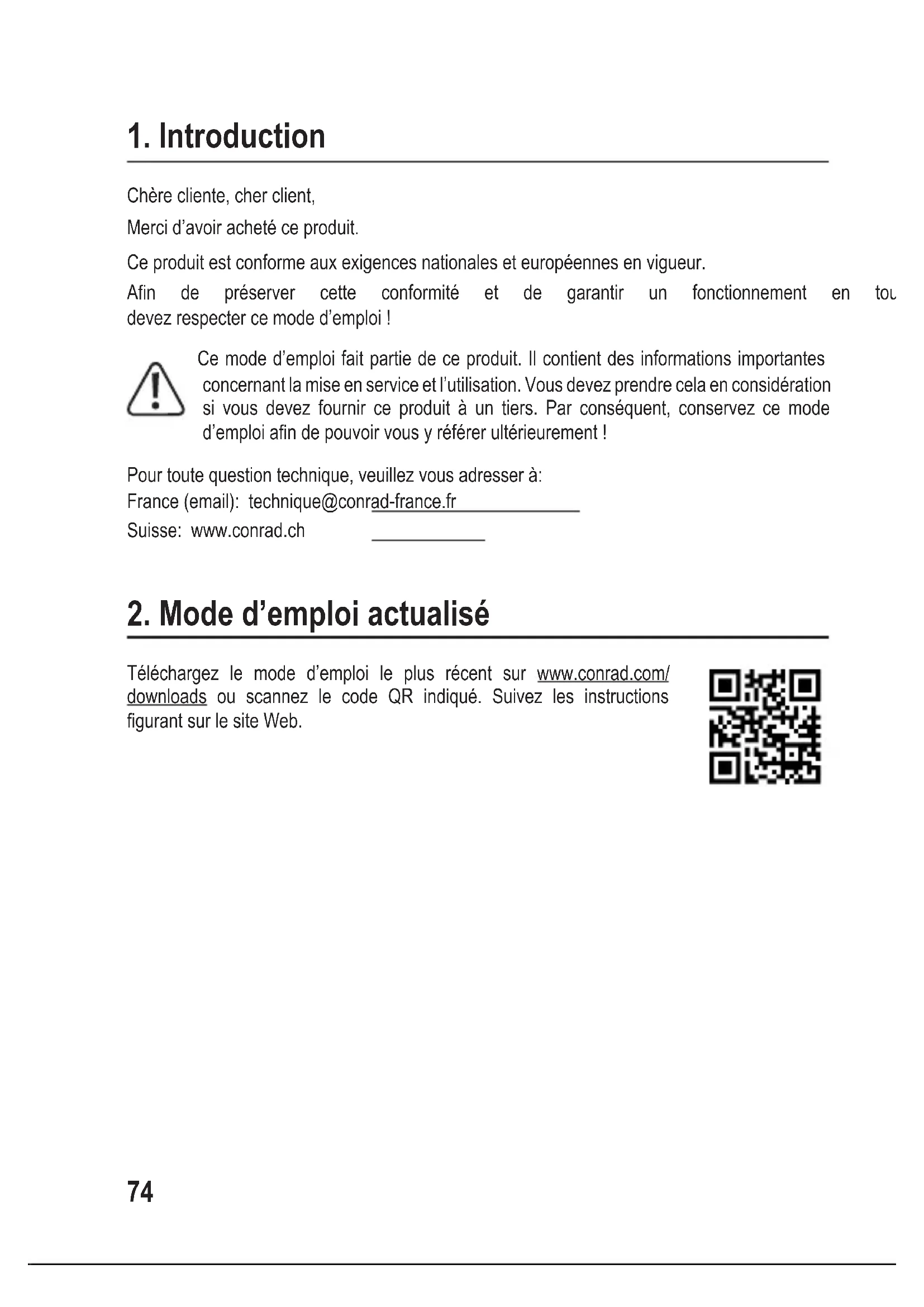

1. Introduction

Chère cliente, cher client,

Merci d'avoir acheté ce produit.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Afin de préserver cette conformité et de garantir un fonctionnement en tou devez respecter ce mode d'emploi !

Ce mode d'emploi fait partie de ce produit. Il contient des informations importantes concernant la mise en service et l'utilisation. Vous devez prendre cela en considération si vous devez fournir ce produit à un tiers. Par conséquent, conservez ce mode d'emploi afin de pouvoir vous y référer ultérieurement !

Pour toute question technique, veuillez vous adresser à:

2. Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Mise à la terre

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Cet appareil est homologué UKCA (UK conformity assessed) et répond aux directives applicables en Grande-Bretagne.

Le symbole de la flèche des informations spécifiques des conseils spéciaux pour le fonctionnement.

CAT II II

permet de tester et de mesurer les circuits connectés directement aux points d'utilisation (prises de courant et points similaires) de l'installation secteur basse tension.

Cet appareil est conforme à la norme CE et répond aux directives européennes applicables.

CAT III

Il est conçu pour tester et mesurer les circuits connectés aux zones de distribution de l'installation secteur basse tension du bâtiment.

Classe de protection 2 (isolation double ou renforcée, isolation de protection).

Courant continu

Courant alternatif

4. Utilisation prévue

Le produit est destiné à être utilisé comme un multimètre numérique (DMM), les valeurs mesurées sont affichées sur un écran numérique. Le DMM peut être utilisé pour des applications professionnelles, industrielles et de bricolage jusqu'à CAT III. Il est uniquement destiné à une utilisation à l'intérieur. Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modifi produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

5. Contenu de l'emballage

• Multimètre numérique
  • Cordons de mesure (en paire)

• Sonde de température à contact ponctuel

• Pile bloc 9 V

• Mode d'emploi

6. Caractéristiques et fonctions

• Mesure de la tension CA/CC
• Mesure du courant CA/CC jusqu'à 10 A.
• Cycle de service
• Test de diode
• Testeur de continuité acoustique
• Fonction de maintien
• Mise hors tension automatique.
• Rétro-éclairage

• Valeur de crête (PEAK)
- 6000 points
- valeur efficace vraie
- Plage automatique
• Fusibles haute performance 600 V
- Catégorie de mesure CAT III 600 V
- Fonction Torche

7. Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.

• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

- Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

- Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.

- L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.

- Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

- Dans les établissements commerciaux, il convient de respecter les réglementations relatives à la prévention des accidents de la compagnie d'assurance de responsabilité civile de l'employeur en ce qui concerne les systèmes électriques et le matériel d'exploitation.

- Dans les écoles, les centres de formation, les ateliers d'informatique et d'auto-assistance, la manipulation des multimètres doit être supervisée de manière responsable par un personnel formé.

- Avant chaque utilisation, vérifiez le fonctionnement du testeur en mesurant une tension connue.

b) Appareils connectés

- Respectez les instructions de sécurité et d'utilisation de tout autre appareil connecté à ce produit.

c) Fusible

- Un fusible défectueux doit être remplacé par un nouveau fusible ayant les mêmes spécifications. Ne réparez pas et ne pontez pas un fusible défectueux, car cela pourrait provoquer un incendie ou entraîner un choc électrique mortel.

d) Piles/accumulateurs

• Respectez les indications de polarité lorsque vous insérez les piles/accumulateurs.
• Retirez les piles/accumulateurs de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des piles/accumulateurs qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs appr conséquent recommandée pour manipuler les piles/accumulateurs corrompues.
• Gardez les piles/accumulateurs hors de portée des enfants. Ne laissez pas traîner de piles/accumulateurs, car des enfants ou des animaux pourraient les avaler.
• Il convient de remplacer toutes les piles/accumulateurs en même temps. Le mélange de piles/accumulateurs anciennes et de nouvelles piles/accumulateurs dans l'appareil peut entraîner la fuite d'accumulateurs et endommager l'appareil.
• Les piles/accumulateurs ne doivent pas être démantelées, court-circuitées ou jetées dans un feu. Ne rechargez pas les piles non rechargeables. Cela constituerait un risque d'explosion !

e) Multimètre

• N'allumez pas l'appareil après son passage d'un environnement froid à un environnement chaud. La condensation qui se forme pourrait détruire l'appareil. Attendez que l'appareil ait atteint la température ambiante avant de l'allumer.
• Avant chaque mesure, vérifiez que le multimètre est réglé sur la appropriée.
• Pour éviter tout choc électrique, ne touchez pas les connexions/points de mesure directement ou indirectement pendant la mesure. Avant chaque mesure, vérifiez que le multimètre n'est pas endommagé. N'effectuez jamais de mesures si l'isolation de protection est endommagée (déchirée, rompue, etc).
• Ne l'utilisez pas pendant les orages.

• Ne faites jamais fonctionner le produit à proximité directe de champs magnétiques ou électromagnétiques puissants ou d'antennes émettrices ou de générateurs HF. Cela pourrait affecter la mesure.

• Pour des mesures précises, remplacez la pile lorsque le symbole de pile faible apparaît à l'écran.

• Faites attention aux informations disponibles à côté des panneaux d'avertissement sur les bornes du cordon de mesure. La tension ou le courant mesuré ne doit pas dépasser les valeurs indiquées !
• Ne faites jamais fonctionner le multimètre lorsque le boîtier est ouvert. !DANGER DE MORT !

f) Sondes

• Les câbles de sondes disposent d'un indicateur d'usure. Lorsqu'ils sont endommagés, une deuxième couche d'isolation de couleur différente devient visible. Les accessoires de mesure ne doivent plus être utilisés et doivent être remplacés.
• Pendant la mesure, évitez de saisir au-delà des marques de la plage de préhension indiquées sur les sondes de mesure.
• En cas d'utilisation des sondes de mesure sans capuchon, les mesures entre le multimètre et le potentiel de terre ne doivent pas être effectuées au-delà de la

catégorie de mesure CAT II.

- Lors d'une mesure dans la catégorie CAT III. Les sondes de mesure avec capuchon (longueur de contact libre de 4 mm max.) doivent être utilisées pour éviter les courts-circuits accidentels pendant la mesure. Elles sont fournies.

CAT II CAT III

• Les sondes de mesure doivent être retirées de l'objet mesuré chaque fois que la fonction de mesure est modifiée.
• Risque de choc électrique fatal ! Soyez prudent lorsque vous manipulez des tensions supérieures à 30 V (en valeurs absolues) en courant alternatif, 42,4 Vcrête ou 60 V en courant continu.
• Les ensembles de sondes à utiliser pour les mesures de la tension secteur doivent être conformes à la norme EN 61010-031 CAT III 600V, 10 A ou plus.

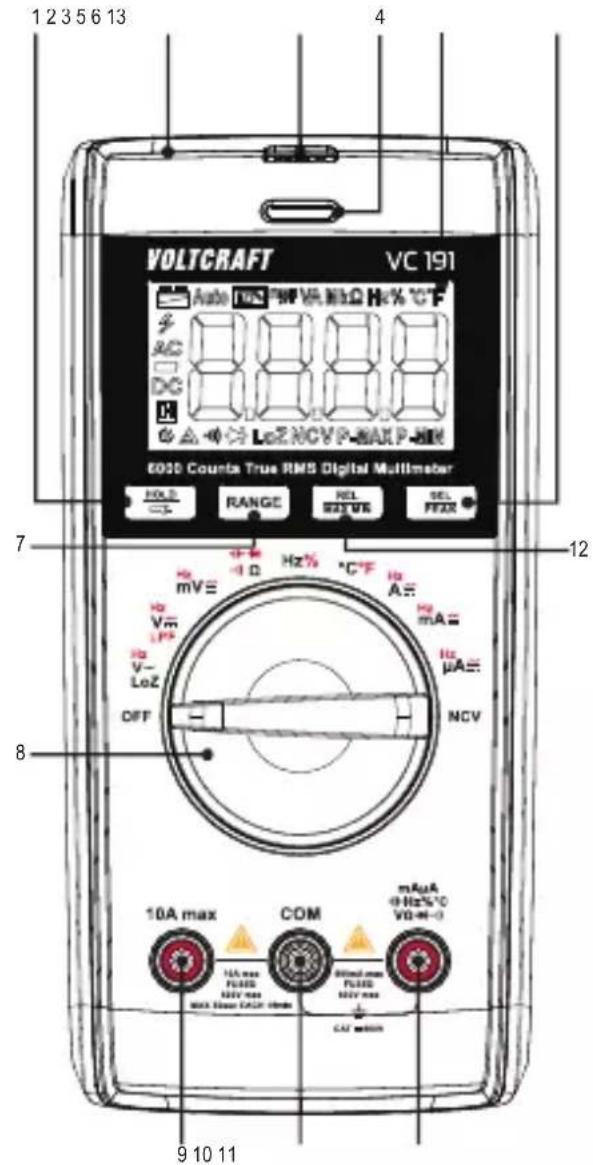

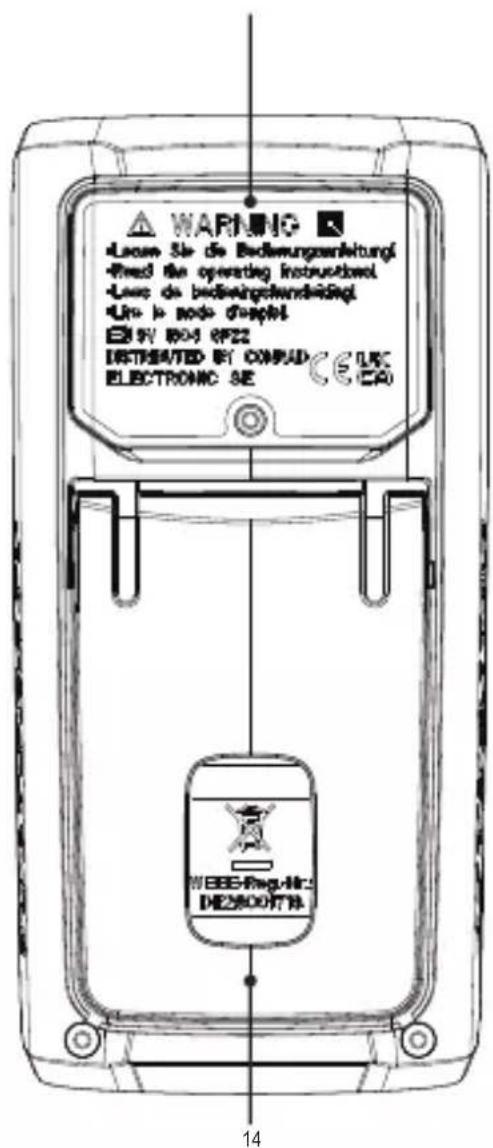

8. Éléments de fonctionnement

a) Vue d'ensemble

1 2 3 5 6 13 4 VOLTCRAFT VC 191 Auto 190 PM VAC NLD Hz% CT AC DC LoZ NCVP-MAVP-M 6000 Counts True RMS Digital Multimeter HOLD RANGE REL SELL FLEX 7 12 mVE Hz- V~ V~ LoZ OFF Hz- mA= Hz- μA= NCV 8 10A max COM mAuA +Hz%VC VD-H-O 10A max FUSED MNV max MAX Power DAC+10A CAY+0.0000 9 10 11

2 Zone de mesure de tension sans contac

3 Torche

4 Indicateur LED Tri-color

5 Écran

6 Bouton SEL/PEAK

7 Bouton RANGE

8 Molette de fonctions

9 Borne de 10 A max

10 Borne COM

11 Borne A+Hz%^

12 Bouton REL/MAX MIN

13 Couvercle du compartiment à piles

14 Support dépliable

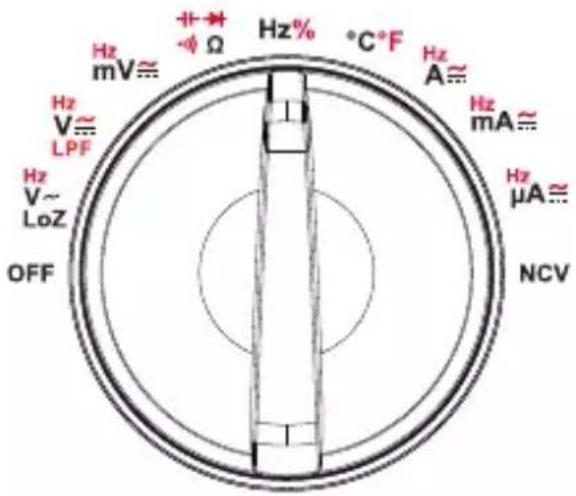

b) Molette

Hz mV≈ Hz V≈ LPF Hz V~ LoZ OFF +→ -Ω Hz% °C+F Hz A≈ Hz mA≈ Hz μA≈ NCV

• Ajustez la molette pour choisir une fonction.
• La sélection de la plage automatique (« Auto ») est activée dans la majorité des modes de mesure.
• Certaines fonctions ont des sous-fonctions, celles-ci sont marquées en rouge et sont accessibles via une pression sur le bouton SEL/PEAK.
• Réglez toujours la molette sur « OFF » lorsque l'appareil n'est pas utilisé.

Fonction Description
V, V, mV ≈	Mesure de la tension CA/CC
Ω	Mesure de la résistance
	Test de diode
	Test de continuité
	Mesure de la capacité
Hz Mesure de la fréquence
% Mesure du rapport cyclique
°C/°F Mesure de la température
μA≈mA, ≈ ≈	Mesure du courant CA/CC
LPF V Mesure du filtre passe-bas pour la tension alternative
LoZ V Mesure de la faible impédance d'une tension alternative
OFF Mise hors tension
NCV Test de tension CA sans contact « NCV »

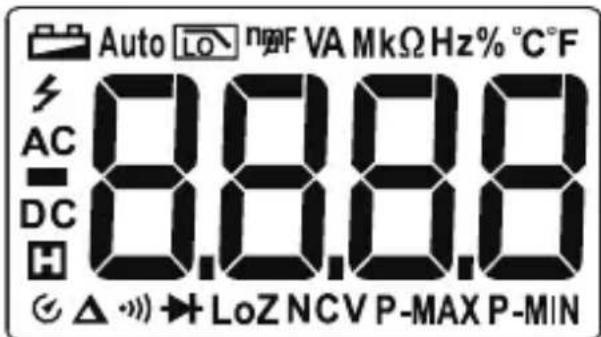

9. Affichage et symboles

Auto LO nF VA MkΩ Hz% °C°F AC 8.8.8.8 DC 8.8.8.8 H LoZ NCV P-MAX P-MIN

Icône Description
	Batterie faible
[6VGY]	Mise hors tension automatique
Auto Plage automatique
	Mesure du filtre passe-bas
LoZ Mesure de la faible impédance
P-MAX/P-MIN Mesure de la valeur de crête
MAX/MIN Mesure maximale/minimale
	Conservation des données
	Tension élevée
AC Signal CA
DC Signal CC
mV, V Unités de tension : millivolt, volt
μA, mA, A Unités de courant : microampère, milliampère, ampère
Ω, kΩ, MΩ Unités de résistance : ohm, kilo ohm, mégahertz
nF, μF, mF Unités de capacité : nanofarad, microfarad, millifarad
Hz, kHz, Mhz Unités de fréquence : hertz, kilohertz, mégahertz
% Mesure du rapport cyclique
OL Dépassement de limite (supérieur au plafond)
	Mesure de la valeur relative
NCV Test de tension CA sans contact « NCV »

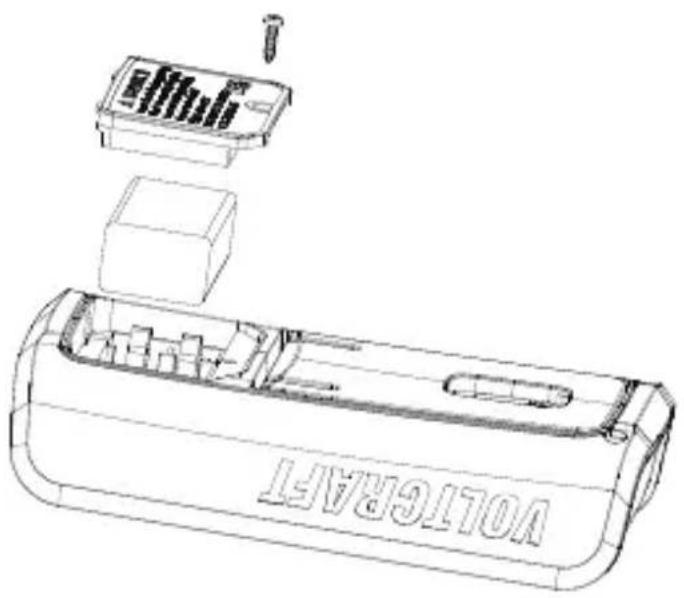

10. Insertion/remplacement des piles

Avant d'ouvrir le couvercle arrière, coupez l'alimentation électrique et débranchez les cordons de test des bornes d'entrée et du circuit.

1. Lorsque la tension de la pile est ≤6 V ±0,2 V, le symbole de pile faible s'affiche.
2. Mettez la molette de fonctions sur la position « OFF » et retirez les cordons de test des bornes d'entrée.
3. Dévissez et retirez le couvercle de la pile pour la remplacer.

Remplacez la pile si l'avertissement de pile faible 📄 che. Faites attention aux informations disponibles à côté des panneaux d'avertissement marqués sur le DMM ⚠️ à côté des bornes du plomb de test. La tension ou le courant mesuré ne doit pas dépasser les valeurs indiquées !

Test sur des tensions connues pour vérifier que le DMM fonctionne correctement.

Pour obtenir des résultats de mesure précis, assurez-vous que les extrémités de la sonde et toutes les zones de contact sont exemptes de débris ou de résidus.

a) Mise en marche

• Allumage : Réglez le cadran de fonction sur la fonction de mesure correspondante.
• Arrêt : Réglez la molette de fonctions sur « OFF ». Lorsque vous ne l'utilisez pas, éteignez toujours l'instrument de mesure.

b) Mesure de la tension CC/CA

L'impédance d'entrée est d'environ 10 MΩ et ne mettra pas beaucoup de pression sur le circuit.

1. Régler la molette de fonctions sur le paramètre souhaité :

- Mesure de la tension CC (V), «-DC » s'affiche à l'écran.

- Appuyez brièvement sur RANGE pour basculer entre les plages (indiquées par la position décimale).

- Mesure de la tension CA (V\~), « AC » s'affiche à l'écran.

- Appuyez brièvement sur RANGE pour basculer entre les plages (indiquées par la position décimale).

1. Connecter les cordons de test aux bornes :

- Le câble de test rouge à la borne A+Hz%^ - Le câble de test noir à la borne COM.

1. Connectez les sondes du câble de test aux points de test appropriés dans le circuit :

- Rouge : Polarité positive « + ». - Noir : Polarité négative « - ».

1. Lisez les valeurs de tension à l'écran.

Hz mV≡ Hz% 4Ω Hz% °C°F He A= He mA= He μA= NCV 10A max COM 10A max FUND 500V max MAX Max BACK 600mA max FUND 80V max CAT ■ 80V mAµA ● Hz% °C VD ■ H ●

- Tension CC (V---): Si un signe moins « - » apparaît devant la valeur, la tension mesurée est négative (ou les lignes de mesure sont permutées). - Les mesures de tension CA sont données en valeur efficace réelle.

Un avertissement retentit lorsque les valeurs mesurées sont hors de la plage >600 V.

1. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

c) Mesure de la tension alternative LoZ

La fonction de mesure LoZ permet de mesurer la tension alternative « CA » avec une faible impédance (environ 3 kΩ). La faible résistance interne du multimètre réduit les écarts de mesure tels que les tensions fantômes.

L'impédance d'entrée est d'environ 3 kΩ et soumettra le circuit à une forte contrainte.

1. Réglez la molette de fonctions sur LoZ V.\~

2. Connecter les cordons de test aux bornes :

- Le câble de test rouge à la borne AV·s - Le câble de test noir à la borne COM.

1. Connectez les sondes du câble de test aux points de test appropriés dans le circuit :

- Rouge : Polarité positive « + ». - Noir : Polarité négative « - ».

1. Lisez les valeurs de tension à l'écran.

- La valeur affichée est en valeur efficace vraie. - Patientez 3 minutes avant la prochaine opération.

1. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

Hz mV≡ Hz V~ LPF Hz V~ LoZ OFF 10A max COM 12A max HUBIO 005N max MAX Max (CACI) 800mA max P3MID 50KV max CAT 800V Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV mAµA +Hz%°C VD-4

d) Mesure de la résistance (Ω)

Assurez-vous que toutes les parties de circuit, circuits, composants et autres objets de mesure sont déconnectés de l'alimentation électrique et entièrement déchargés.

1. Réglez la molette de fonctions sur Ω.
2. « Ω » s'affiche à l'écran.
3. Appuyez brièvement sur RANGE pour basculer entre les plages (indiquées par la position décimale).

4. Connecter les cordons de test aux bornes :

5. Le câble de test rouge à la borne

6. Le câble de test noir à la borne COM.

1. Connectez les sondes du câble de test aux points de test appropriés dans le circuit :

- Rouge : Polarité positive « + ».

- Noir : Polarité négative « - ».

Hz mV Hz V L Hz V- LeZ OFF + - 4 Ω Hz% °C°F Hz A Hz mA Hz μA NCV 10A max COM + 10A max FUMED 800 mA max FUMED 800 mA max + - CAT = 6000 mHμA + Hz/°C VD = -0

Vérifiez la continuité des lignes en connectant les deux cordons de test. La valeur de l'impédance doit être ≤ 0,5 Ω (impédance inhérente aux lignes de mesure). Si la valeur est ≥ 0,5 Ω, vérifiez les connexions du terminal ou la présence de dommages.

1. Lisez les valeurs de la résistance sur l'écran.

2. « OL » apparaîtra sur l'écran si la portée maximale est dépassée ou si le circuit est ouvert.

3. Lors de la mesure d'une résistance élevée, il est normal de prendre quelques secondes pour que les valeurs se stabilisent.

4. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

e) Test de continuité (•)

Assurez-vous que toutes les parties de circuit, circuits, composants et autres objets de mesure sont déconnectés de l'alimentation électrique et entièrement déchargés.

1. Réglez la molette de fonctions sur
2. Appuyez brièvement sur la touche SEL/PEAK 1x pour sélectionner le test de continuité, « »» s'affiche à l'écran.

1. Connecter les cordons de test aux bornes :

2. Le câble de test rouge à la borne +Hz%°C VΩ→·0

3. Le câble de test noir à la borne COM.

4. Connectez les sondes du câble de test aux points de test appropriés dans le circuit.

5. Une résistance ≤ 10 Ω est considérée comme une continuité, et un bip sonore retentit.

6. La plage de mesure est ≤ 600 Ω.

7. « OL » apparaîtra sur l'écran si la portée maximale est dépassée ou si le circuit est ouvert.

Hz mV≡ + M - Φ Ω Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV Hz V≡ LPF Hz V- LoZ OFF 10A max COM mAµA + Hz%°C VD-H-4 16A max PUBIO RBCY max MAX Mean (MAX) 600mA max PUBIO RBCY max CAT ■ 550V

1. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

f) Test de diode (▶+

Assurez-vous que toutes les parties de circuit, circuits, composants et autres objets de mesure sont déconnectés de l'alimentation électrique et entièrement déchargés.

La tension de test est d'environ 3 V.

1. Réglez la molette de fonctions sur
2. Appuyez brièvement sur la touche SEL/PEAK 3x pour sélectionner le test à diodes, « ➤ s'affiche à l'écran.

1. Connecter les cordons de test aux bornes :

2. Le câble de test rouge à la borne

3. Le câble de test noir à la borne COM.

4. Vérifiez la continuité des lignes en les deux cordons de test. La valeur devrait être d'environ 0,000 V.

5. Connectez les sondes du câble de test aux points de test appropriés du diode.

Hz mV≡ Hz% °C*F Hz A≡ Hz mA≡ Hz μA≡ NCV OFF Hz V≡ LP# Hz V~ LoZ 10A max COM 10A max PUBB2 300V max MAX 100A DC21 V 600mA max PUBB2 300V max CAT 800W mAµA (1-Hz%°C VΩ·H·H) connectant

• « OL » apparaîtra sur l'écran si la portée est inversée ou si le circuit est ouvert.

• La tension directe normale de la jonction PN est d'environ 500 à 800 mV.

• Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

g) Mesure de la capacité

Assurez-vous que toutes les parties de circuit, circuits, composants et autres objets de mesure sont déconnectés de l'alimentation électrique et entièrement déchargés.

Respectez toujours la polarité avec les condensateurs électrolytiques.

1. Réglez la molette de fonctions sur
2. Appuyez brièvement sur la touche SEL/PEAK 2x pour sélectionner la mesure de la capacité, l'unité « nF » ou la capacité s'affiche à l'écran.

1. Connecter les cordons de test aux bornes :

2. Le câble de test rouge à la borne -14Hz%°C ·0

3. Le câble de test noir à la borne COM.

4. Connectez les sondes du câble de test aux points de test appropriés du condensateur.

5. Respectez toujours la polarité avec les condensateurs électrolytiques.

6. « OL » apparaîtra sur l'écran si la portée est inversée ou en cas de court-circuit.

- Attendez que la valeur affichée se soit stabilisée. Cela peut prendre quelques secondes pour des capacités >60 μF.

Hz mV≡ Hz% + - + - - Ω Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV 10A max COM mAµA + - Hz%°C VO-H- 16A max PUBFD MSTV max MAX MAX 0.025 MHz 300mA max PUBFD 0.025 MHz CAT 0.025 MHz

1. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

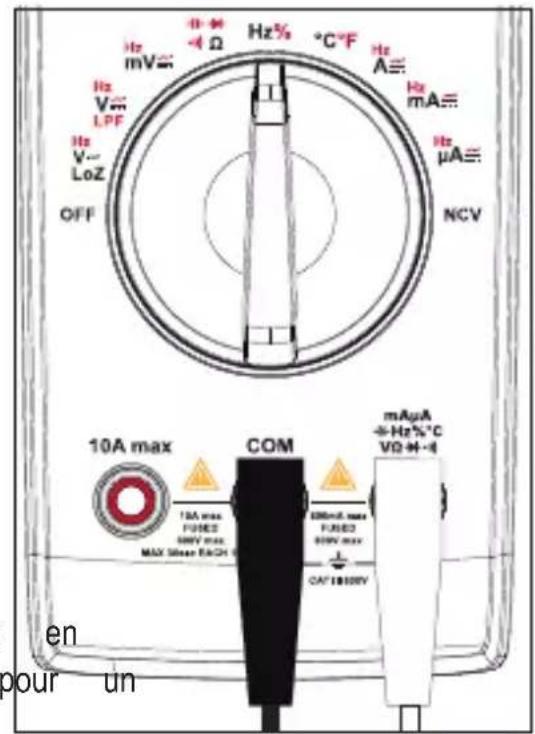

h) Fréquence (>10 Hz)/mesure du rapport cyclique (%)

Cette fonction de mesure n'est pas adaptée à la mesure du courant du secteur !

Le DMM peut être utilisé pour mesurer et indiquer les fréquences de tension du signal allant jusqu'à 1 MHz.

L'amplitude d'entrée maximale est de 30 Vrms.

Veuillez respecter les valeurs d'entrée dans les caractéristiques techniques.

1. Réglez la molette de fonctions sur Hz%, Hz apparaît à l'écran.
2. Appuyez brièvement sur le bouton SEL/PEAK pour passer de la mesure de la fréquence « Hz » à celle du rapport cyclique « % ».
3. Connecter les cordons de test aux bornes :

- Le câble de test rouge à la borne

- Le câble de test noir à la borne COM.

1. Connectez les sondes du câble de test aux points de test appropriés dans le circuit.

Rapport cyclique : La durée d'impulsion de la demi-onde positive s'affiche pourcentage. 50 % est affiché signal symétrique.

Hz mV Hz V LPF Hz V LoZ OFF Hz Ω Hz% °C-F Hz A Hz mA Hz μA NCV 10A max COM 10A max. FUSED 500V max. MAX Smooth EACH 10A max. FUSED 500V max. CA' 1800V mAµA +Hz%°C VD+H- en pour un

1. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

i) Mesure de la température

Ne mouillez pas la sonde de température !

1. Réglez la molette de fonctions sur °C°F.

2. Appuyez brièvement sur la touche SEL/PEAK pour sélectionner une unité de mesure, « °C » ou « °F » s'affichera à l'écran.

3. Connecter le thermocouple de type K aux bornes.

4. La fiche « TEMP + » au terminal mAμA +Hz%°C VΩ→+

5. La fiche « COM - » à la borne COM.

6. Mesurez la température à l'extrémité de la sonde.

7. « OL » apparaîtra à l'écran lorsque le DMM est allumé.

8. La température mesurée doit être < 400 °C/752 °F (°F = °C × 1,8 + 32)

9. Une fois les mesures terminées, débranchez les câbles de test et mettez l'appareil hors tension.

Hz mV≡ Hz% + + + - Ω Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV OFF Hz V≡ LPP Hz V~ LoZ 10A max COM mAµA + Hz%°C VD + - - 10A max FLUID RCP max MAX BHAIC (DAK) 15nm CAT ■ 400V

j) Mesure du courant/Fréquence (999,9 Hz to 9,999 kHz)

Cette fonction de mesure est adaptée à la mesure du courant du secteur.

éviter tout risque de choc électrique, d'incendie ou de blessure, coupez l'alimentation électrique du circuit, puis connectez le DMM au circuit en série avant de mesurer le courant.

Si la plage du courant mesuré est inconnue, commencez toujours par la plage de mesure la plus élevée et passez à des plages inférieures si nécessaire.

Les bornes d'entrée sont équipées de fusibles « 10 A » et « mA μA ». Ne connectez pas les cordons de test à des circuits en parallèle.

Un avertissement retentit lorsque les valeurs mesurées sont hors de la plage >10 A.

Une mesure >5 A ne doit être effectuée que pendant 30 secondes max. et à 15 minutes d'intervalle.

1. Réglez la molette de fonctions sur μA≡, mA≡, ou A≡, l'unité de mesure correspondante apparaît à l'écran.

2. Appuyez brièvement sur le bouton SEL/PEAK pour faire défiler les valeurs « DC », « AC », « Hz ».

3. Connecter les cordons de test aux bornes :

4. Le câble de test rouge à la borne ou 10-A max.

- Le câble de test noir à la borne COM.

1. Connectez les sondes du câble de test au circuit en série.

2. Lisez la valeur à l'écran.

- Courant continu : La polarité est indiquée en même temps que la valeur mesurée.

- AC alternatif : Les valeurs sont données en valeur efficace réelle.

- Fréquence : La plage de mesure est de 999,9 Hz to 9,999 kHz (amplitude d'entrée ≥ plage × 50 %).

1. Une fois les mesures terminées, débranchez les câbles de test, mettez le circuit hors tension et coupez l'alimentation du DMM.

Hz mV≡ Hz% °C°F A= He mA≡ He μA≡ NCV 10A max COM mAµA + Ha% °C VD ≈ - 10A max PUBED MAX Max 10A max PUBED MAX max CAT B HODV

Hz mV≡ + - Ω -4 Ω Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV 10A max COM 10A max PUBED 600V max 100000000000000000000000000000000000000000000000000000000000000000000000000000 CAT ■ 85%V

k) Test de tension CA sans contact « NCV »

Assurez-vous que tous les connecteurs de mesure sont libres. Veuillez retirer tous les cordons de mesure et adaptateurs de l'appareil de mesure.

Cette fonction constitue uniquement une aide. Avant de manipuler ces câbles, mesurez les contacts pour vérifier l'absence de tension.

Testez préalablement cette fonction sur une source de tension CA connue.

1. Réglez le sélecteur de fonction sur NCV, « EF » et « NCV » s'affichent à l'écran.

2. Orientez la zone du capteur de tension sans contact sur la position à tester (5 mm max.). En ce qui concerne les câbles torsadés, il est recommandé de les toucher avec le bout du capteur de tension sans contact.

- Si le capteur détecte une alimentation CA, le voyant LED tricolore s'allume et l'avertisseur sonne.

- Plus la tension est élevée, plus la fréquence à laquelle le buzzer émet des signaux acoustiques est élevée.

- L'affichage LED tricolore s'allume d'vert, puis en jaune et en rouge lorsque la tension augmente.

Hz mV≡ Hz V≡ LPP Hz V~ LoZ OFF Hz% °C°F Hz A≡ Hz mA≡ Hz μA≡ NCV 10A max COM mAµA +Hz%°C VD-M-H 10A max F2882 BEV max MAX 35ms MAX 15ms 600mA max F2882 BEV max EXT 800W bord en

1. Après avoir terminé les mesures, mettez le commutateur sur « OFF ».

12. Fonctions supplémentaires

Pression sur le bouton :

Brève pression = <2 s.

Longue pression = >2 s.

a) Accès aux sous-fonctions

Plusieurs fonctions de mesure se voient attribuer des sous-fofnctions, et sont marquées en rouge autour de la molette de fonctions. Appuyez brièvement sur le bouton SEL/PEAK pour passer en revue chaque sous-fonction.

b) Plage

En appuyant sur le bouton RANGE, le DMM passe de la plage automatique « Auto » à la plage manuelle.

Ce mode n'est applicable qu'avec les fonctions suivantes : V\~, V\~, Ω, μA\~, mA\~, et A\~

- Accéder à la plage manuelle : Appuyez brièvement sur le bouton RANGE.

- « Auto » disparaît de l'écran.

- Appuyez brièvement sur RANGE pour basculer entre les plages (indiquées par la position décimale).

- Quitter la plage manuelle : Appuyez longuement sur la touche RANGE ou faites tourner la molette de fonctions, « Auto » apparaît à l'écran.

c) Maintien / (torche)

Maintien

La fonction de maintien permet de conserver la valeur indiquée à l'écran, ce qui vous laisse plus de temps pour la lire ou l'enregistrer.

Si vous testez des fils sous tension, assurez-vous que cette fonction est désactivée avant le début de la mesure. Dans le cas contraire, la mesure ne sera pas correcte.

• Appuyez brièvement sur le bouton HOLD pour activer/désactiver le maintien.
• Le symbole apparaît pour indiquer que le maintien est actif.

Fonction Torche

Appuyez sur le bouton pour activer ou éteindre la torche.

d) Crête

• Cette fonction permet aux utilisateurs de capturer des signaux plus rapidement que la fonction min/max normale. Les changements d'entrée de 1 milliseconde ou plus seront enregistrés.
• Ce mode n'est disponible qu'avec les fonctions suivantes : V\~, mV\~, μA\~, mA\~, et A\~
• Appuyez longuement sur la touche SEL/PEAK pour accéder/quitter le mode valeur de crête.
• Appuyez brièvement sur la touche SEL/EAK pour faire défiler les valeurs « P-MAX » et « P-MIN ».

e) Maximum/Minimum

Cette fonction permet de sauvegarder et d'afficher les valeurs maximales ou minimales lors d'une série de mesures. La portée automatique sera désactivée.

• Ce mode n'est applicable qu'avec les fonctions suivantes : LOZV, LPFV \~, V, =V, ≈ mV, Ω, μA, mA≈, A, et °C/°F.
• Sélectionnez la plage appropriée avant de choisir MAX MIN pour vous assurer que la valeur MAX MIN ne dépasse pas la plage de mesure.
• Les valeurs sont prises à partir du moment où le mode MAX MIN a été activé. Les changements d'entrée de 100 milliseconde ou plus seront enregistrés.
• Appuyez longuement sur le bouton MAX MIN pour accéder/quitter le mode de mesure maximum et minimum.
• Appuyez brièvement sur le bouton MAX MIN pour faire défiler les mesures :

- Valeur maximale : MAX s'affiche à l'écran.

- Valeur minimale : MIN s'affiche à l'écran.

f) Arrêt automatique

L'arrêt automatique est une mesure d'économie d'énergie. Lorsqu'il est activé, l'appareil s'éteint si aucune activité n'est détectée pendant environ 15 minutes. Appuyez sur n'importe quel bouton, réglez le cadran de fonction, ou redémarrez pour le remettre en marche.

Désactiver l'arrêt automatique

1. Régler la molette de fonctions sur OFF.
2. Tout en maintenant la touche SEL/PEAK enfoncée, tournez la molette de fonctions sur n'importe quelle position.
3. Le symbole disparaît.

Activer l'arrêt automatique

• Redémarrez l'appareil en réglant le sélecteur de fonction sur OFF puis à nouveau sur ON.
- Le symbole apparaît.

g) Valeur relative

Cette opération enregistre une lecture existante (un delta) et remet l'affichage à zéro. Il s'agit d'un point de référence relatif à mesurer par rapport à la lecture suivante.

• Ce mode n'est applicable qu'avec les fonctions suivantes : LOZV\~, V\~, V\~, mV\~, μA ≈, mA\~, A , LPFV , , \~°QF.
• Appuyez brièvement sur le bouton REL/MAX MIN pour accéder à, ou quitter la fonction de mesure REL.
• Le symbole apparaît.

13. Remplacement du fusible

Ne faites jamais fonctionner le multimètre lorsque le boîtier est ouvert. !DANGER DE MORT!

1. Régler la molette de fonctions à la position « OFF ».

2. Retirez les cordons de test des bornes d'entrée.

3. Dévissez puis retirez le couvercle du compartiment à piles.

4. Dévissez les vis du couvercle arrière.

5. Remplacez le fusible par un autre de même type et de même spécification. Pour plus d'informations, voir la section « Caractéristiques techniques ».

6. Remettez les couvercles en place avec précaution.

Problème Causes possibles Solution suggérée
La DMM ne s'allume pas.	Pile faible Remplacer par une nouvelle pile.
Ne peut pas mesurer les changements de valeur.	Une fonction de mesure inappropriée est-elle activée (CA/CC) ?
	Les câbles utilisées sont-il inappropriés ?
	La fonction HOLD est-elle activée ?
Aucune mesure possible dans la plage de mesure A	Le fusible de la plage de mesure A est-il défectueux ?
Aucune mesure possible dans la plage de mesure mA/μA	Le fusible de la plage de mesure mA/μA est-il défectueux ?
	Vérifiez le fusible 0,6 A F2.

15. Nettoyage et entretien

a) Nettoyage

N'utilisez pas de nettoyage agressif, d'alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements.

• Avant le nettoyage, débranchez le produit de l'alimentation électrique.
• Nettoyez le produit avec un chiffon sec et sans fibres.
• En cas de dysfonctionnement, arrêtez d'utiliser le multimètre et envoyez-le à la maintenance. La maintenance et l'entretien ne doivent être effectués que par des professionnels qualifiés.

b) Entretien

• Le DMM doit être étalonné une fois par an pour une précision maximale.
• Le DMM ne nécessite pas de maintenance autre que le remplacement des piles et des fusibles.
  • Vérifiez si l'appareil et les lignes de mesure présentent des signes d'usure et de détérioration.

16. Élimination des déchets

a) Produit

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

• à nos filiales Conrad
  • dans les centres de collecte créés par Conrad
• dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

b) Piles/accumulateurs

En tant qu'utilisateur final, vous êtes légalement tenu (Ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Avant la mise au rebut, recouvrez complètement les contacts exposés de la batterie/des piles avec un morceau de ruban adhésif pour éviter les courts-circuits. Même si les piles/batteries rechargeables sont vides, l'énergie résiduelle qu'elles contiennent peut être dangereuse en cas de court-circuit (éclatement, surchauffe, incendie, explosion).

17. Caractéristiques techniques

a) Généralités

Utilisation prévue....Utilisation à l'intérieur

Alimentation électrique....pile bloc 9 V (6F22, NEDA 1604 ou équivalent)

Temps de fonctionnement/pile....env. 35 h (rétroéclairage toujours allumé, torche éteinte, buzzer éteint)

Mesure de l'impédance ....env. 10 MΩ (600 mV : ≥1 00 MΩ)

Plage d'affichage....6000 points (caractères)

Taux de rafraîchissement ....2-3x par seconde

Mesure de la température ....-40 à +400 °C (-40 à 752 °F)

Méthode de mesure CA......valeur efficace vraie

Mesure de la longueur des lignes....env. 90 cm chacune

Indicateur de pile faible....≤6 V ±0,2 V

Mesurer la distance entre les prises....19 mm (COM-V)

Arrêt automatique....env. 15 minutes

Maintien des données ....env. 15 minutes

Catégorie de mesure ....≤ CAT III 600 V

Degré de contamination 2

Température de fonctionnement......0 à 40 °C

Température enregistrée ....-10 °C à 50 °C

Humidité de fonctionnement/stockage .....0 °C à 30 °C : ≤75 % HR (sans condensation)

30 °C à 40 °C: ≤50 % HR (sans condensation)

Altitude de fonctionnement......max. 2 000 m (au-dessus du niveau de la mer)

Dimensions (L x H x P): 76,5 x 157,5 x 40 mm

Poids....env. 262 g (sans pile)

b) Fusibles

Fusible F1....ø6 x 32 mm, FF 10 A, H 600 V, Capacité de

coupure : 10 kA.

Protection des terminaux d'entrée (A)

Fusible F2....ø5 x 20 mm, FF 600 mA H 600 V, Capacité de

coupure : 500 A min.

Protection des terminaux d'entrée (μA, mA)

c) Tolérances de mesure

Précision : ± (% lecture + point)

La précision est valable pendant un an à :

• Température ambiante : +3 °C (± 5 °C), ≤75 %, HR sans condensation
• Température de fonctionnement*: 18 à 28 °C (±1 °C)

*Un coefficient de température s'applique en dehors de cette plage de température : +0,1 x (précision spécifiée)/°C.

La mesure peut être biaisée lorsque l'appareil est utilisé dans un champ électromagnétique à haute fréquence.

d) Mesure de la capacité

Portée Résolution Précision
6,000 nF 0,001 nF ± (5.0 % + 10)
60,00 nF 0,01 nF ± (3,5 % + 9)
600,0 nF 0,1 nF
6,000 uF 0,001 uF
60,00 uF 0,01 uF
600,0 uF 0,1 uF
6,000 mF 0,001 mF ± (5,0 % + 5)
60,00 mF 0,01 mF ± (8,0 % + 5)
Protection contre les surcharges : 600 V

e) Test de continuité (.) et de diode ()

Portée Résolution Remarque
[6Gx6]	0,1 Ω	Circuit ouvert : Résistance >100 Ω, aucun bip.Circuit avec une bonne connexion : Résistance ≤10 Ω,bips consécutifs.
	1 mV	Tension de circuit ouvert : env. 3,2 VTension de jonction PN en silicone : env. 0,5 à 0,8 V
Protection contre les surcharges : 600 V

f) Mesure de la tension CC

Portée Résolution Précision
600,0 mV 0,1 mV ± (1,0 % + 8)
6,000 V 0,001 V ± (1,0 % + 5)
60,00 V 0,01 V
600,0 V 0,1 V
Impédance d'entrée : ≥ 1 00 M pour la plage mV (un court-circuit permet d'utiliser les chiffres ≤ 5 ), environ 10 M pour les autres plages.Tension d'entrée : 600 V max.

g) Mesure de la tension CA

Portée Résolution Précision
600,0 mV 0,1 mV ± (1,5 % + 5)
6,000 V 0,001 V ± (1,3 % + 4)
60,00 V 0,01 V ± (1,3 % + 4)
600,0 V 0,1 V ± (1,3 % + 4)
LoZ V CA 600,0 V 0,1 V ± (2,6 % + 4)
LPF VCA 600,0 V 0,1 V ± (2,5 % + 6)
Impédance d'entrée : env. 10 MΩ.Affichage en valeur efficace vraie.Réponse en fréquence : 40 - 400 Hz. Réponse en fréquence LPF : 40 - 200 Hz.Après avoir utilisé la fonction LoZ, veuillez laisser le multimètre refroidir pendant 1 minute.Plage de garantie de la précision : 5~100 % de la portée, un court-circuit permet le chiffre le moins significatif <5.Le facteur de crête CA est ≤2,5 lorsqu'il est mesuré à 4 000 points. Le facteur de crête CA complet de 6 000 comptes est ≤1,8.Formes d'ondes non sinusoidales :- Lorsque le facteur de crête est de 1,0 à 2,0, la précision doit être augmentée de 4,0 %.- Lorsque le facteur de crête est de 2,0 à 2,5, la précision doit être augmentée de 5,0 %.- Lorsque le facteur de crête est de 2,5 à 3,0, la précision doit être augmentée de 7,0 %.Tension d'entrée : 600 V max. en valeur efficace.

h) Mesure de la résistance (Ω)

Portée Résolution Précision
600,0 Ω 0,1 Ω ± (1,3 % + 3)
6,000 KΩ 1 Ω		± (1,0 % + 3)60,00 KΩ 10 Ω
600,0 KΩ 100 Ω
6,000 MΩ 1 kΩ ± (1,6 % + 4)
60,00 MΩ 10 kΩ ± (3,0 % + 5)
Protection contre les surcharges : 600 V

i) Fréquence /mesure du rapport cyclique

Portée Résolution Précision
10,00 Hz - 1,00 MHz 0,01 Hz - 0,0001 MHz ± (0,1 % + 6)
0,1 %-99,9 % 0,1 % ± (2.5 %)
Protection contre les surcharges : 600 VAmplitude d'entrée a : (Niveau CC = 0)≤100 kHz : 200 mV en valeur efficace ≤ a ≤ 20 V en valeur efficace>100 kHz - 1 MHz : 600 mV en valeur efficace ≤ a ≤ 30 V en valeur efficaceLa mesure du rapport cyclique est applicable aux passage par zéro ondes carrées de fréquence ≤10 kHz.1 Vpp ≤ Amplitude d'entrée ≤ 30 Vpp.Fréquence ≤ 1 kHz, rapport cyclique : 10,0 % à 90,0 %Fréquence > 1 kHz, rapport cyclique : de 30,0 % à 70,0 %

j) Mesure du courant CC

Portée Résolution		Précision
μA	600,0 μA 0,1 μA		± (1,0 % + 4)
	6000 μA 1 μA
mA	60,00 mA 10 μA
	600,0 mA 0,1 mA
A	6,000 A 1 mA ± (1,3 % + 4)
	10,00 A 10 mA ± (1,5 % + 6)
Lorsque le courant mesuré est >5 A, chaque temps de mesure doit être ≤30 s et l'inter-valle de repos doit être ≥15 minutes.Protection contre les surcharges:- Fusible F1: ø6 x 32 mm, FF 10 A, H 600 V, Capacité de coupure : 10 kA-Fusible F2: ø5 x 20 mm, FF 600 mA H 600 V, Capacité de coupure : 500 A min.

k) Mesure de la température

Portée Résolution			Précision
°C	-40 à +400 °C	-40 à +300 °C	0,1 à 1 °C	± (1,4 % + 3 °C)
		300 à 400 °C
°F	-40 à +752 °F	-40 à +572 °F	0,2 à 2 °F	± (1,4 % + 5,4 °F)
		572 à 752 °F
Protection contre les surcharges : 600 VLe thermocouple de type K est uniquement adapté à la mesure de températures < 400 °C (752 °F).

I) Mesure du courant CA

Portée Résolution Précision
μA	600,0 μA 0,1 μA		± (1,3 % + 4)
	6 000 μA 1 μA
mA	60,00 mA 10 μA
	600,0 mA 0,1 mA
A	6,000 A 1 mA ± (1,6 % + 4)
	10,00 A 10 mA ± (1,8 % + 6)
Lorsque le courant mesuré est >5 A, chaque temps de mesure doit être ≤30 s et l'inter-valle de repos doit être ≥15 minutes.Affichage en valeur efficace vraie.Réponse en fréquence : 40 - 400 Hz.Plage de garantie de la précision : 5 - 100 % de la portée, un cirquit ouvert permet le chiffre le moins significatif <5.Le facteur de crête CA est ≤2,5 lorsqu'il est mesuré à 4 000 points. Le facteur de crête CA complet de 6 000 comptes est ≤1,8.Formes d'ondes non sinusoidales :- Lorsque le facteur de crête est de 1,0 à 2,0, la précision doit être augmentée de 4,0 %.- Lorsque le facteur de crête est de 2,0 à 2,5, la précision doit être augmentée de 5,0 %.- Lorsque le facteur de crête est de 2,5 à 3,0, la précision doit être augmentée de 7,0 %.Protection contre les surcharges :- Fusible F1 : ø6 x 32 mm, FF 10 A, H 600 V, Capacité de coupure : 10 kA- Fusible F2 : ø5 x 20 mm, FF 600 mA H 600 V, Capacité de coupure : 500 A min.

Pagina

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
