Punch P1462C - Haut-parleur Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial
Marque	Rockford Fosgate
Modèle	Punch P1462C
Catégorie	Haut-parleur pour automobile
Type de haut-parleur	Coaxial 2 voies pleine gamme
Diamètre nominal	6.5 pouces (165 mm)
Puissance nominale (RMS)	75 Watts
Puissance crête	300 Watts
Impédance	4 Ohms
Sensibilité	92 dB (1W/1m)
Réponse en fréquence	50 Hz - 20 kHz
Profondeur de montage	2.5 pouces (63.5 mm)
Matériau du cône	Polypropylène injecté
Tweeter	Dôme PEI de 1 pouce (25 mm)
Poids unitaire	1.13 kg (2.5 lb)
Contenu de l'emballage	Paire de haut-parleurs, câble de 6.1 m, matériel de montage, manuel
Garantie	1 an (haut-parleurs), sous conditions
Alimentation	Via système électrique du véhicule (passif)
Fonctions principales	Reproduction sonore pleine gamme pour autoradio
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout contact avec l'eau ou produits chimiques.
Sécurité	Déconnecter la batterie avant installation. Écouter à des niveaux sonores raisonnables pour préserver l'audition.
Pièces détachées et réparabilité	Contacter un distributeur agréé Rockford Fosgate pour toute réparation. Pas de pièces détachées disponibles pour les utilisateurs.
Informations générales	Conçu pour installation en remplacement ou en custom. Utiliser des accessoires Connecting Punch recommandés.

FOIRE AUX QUESTIONS - Punch P1462C Rockford Fosgate

Quels outils sont nécessaires pour installer le haut-parleur Punch P1462C ?

Les outils requis incluent un tournevis cruciforme n°2, une pince à dénuder, une clé de borne de batterie, une pince à sertir, une perceuse avec mèches assorties et un coupe-fils.

Comment installer correctement le haut-parleur dans une porte de voiture ?

Débranchez d'abord la batterie. Découpez l'emplacement selon le gabarit de montage, faites passer les câbles en respectant la polarité, fixez le haut-parleur avec les vis fournies, puis placez la grille si présente. Serrez sans trop forcer.

Quelle est la puissance RMS recommandée pour amplifier ce haut-parleur ?

La puissance RMS est de 75 Watts. Il est conseillé d'utiliser un ampli délivrant entre 50 et 100 Watts RMS par canal pour éviter la distorsion et préserver le haut-parleur.

Le haut-parleur P1462C est-il compatible avec tous les autoradios ?

Oui, il s'adapte à tout autoradio standard grâce à son impédance de 4 Ohms. Assurez-vous que l'autoradio délivre une puissance suffisante pour un rendement optimal.

Que faire si le haut-parleur produit un son déformé ?

Vérifiez d'abord la polarité des connexions. Un son déformé peut provenir d'une puissance excessive, d'une mauvaise fixation ou d'un réglage d'égalisation inadapté. Réduisez le volume et inspectez les branchements.

Comment entretenir le haut-parleur Rockford Fosgate ?

Nettoyez la grille et la surface avec un chiffon sec et non pelucheux. Évitez l'humidité, les produits chimiques et les chocs. Vérifiez périodiquement les fixations.

Quelle est la durée de la garantie pour ce modèle ?

La garantie limitée est d'un an pour les haut-parleurs, à condition que l'achat ait été effectué chez un distributeur agréé. Conservez votre reçu.

Puis-je installer ce haut-parleur dans un emplacement de 6x9 pouces ?

Non, le P1462C a un diamètre nominal de 6.5 pouces. Utilisez un adaptateur ou choisissez un modèle correspondant à la découpe de 6x9 pouces (ex: PI692C).

Le haut-parleur est-il livré avec des grilles ?

Non, les grilles ne sont pas incluses pour le modèle P1462C. Elles le sont pour les modèles PI42C, PI52C, PI62C, PI63C, PI692C et PI694C.

Comment contacter le service client en cas de problème ?

Appelez le 1-800-669-9899 (États-Unis) ou +001-480-967-3565 (international). Ayez le numéro de série et la date d'achat à disposition.

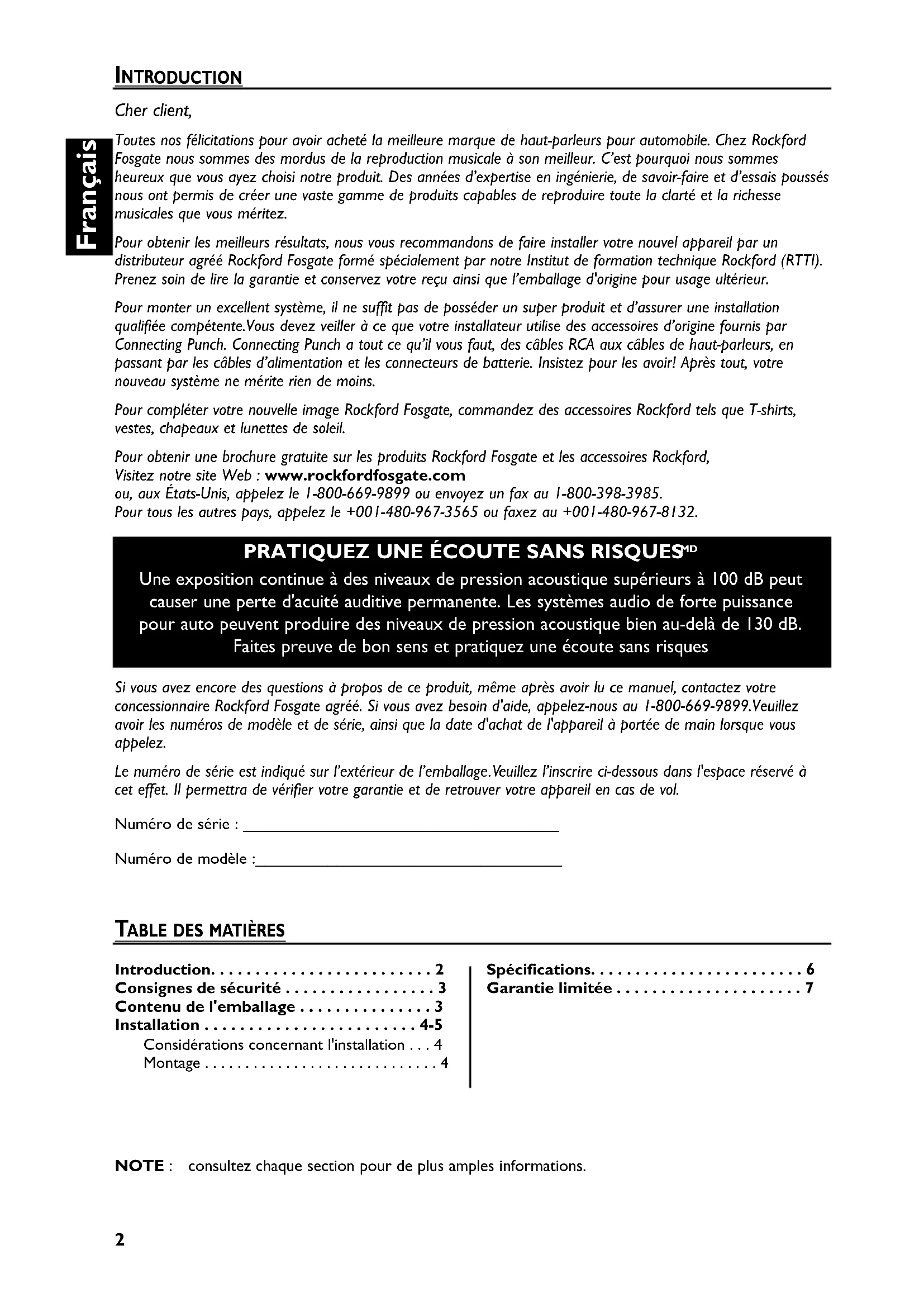

MODE D'EMPLOI Punch P1462C Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir acheté la meilleure marque de haut-parleurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de lire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posséder un super produit et d'assurer une installation qualifiée compétente. Vous devez veiller à ce que votre installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des câbles RCA aux câbles de haut-parleurs, en passant par les câbles d'alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web : www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTE SANS RISQUES ^MD

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre concessionnaire Rockford Fosgate agréé. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série : ____

Numéro de modèle :

TABLE DES MATIÈRES

Introduction....2

Consignes de sécurité .... 3

Contenu de l'emballage .... 3

Installation 4-5

Considérations concernant l'installation ... 4

Montage 4

Spécifications. 6

Garantie limitée .... 7

NOTE : consultez chaque section pour de plus amples informations.

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SÉCURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE

Une (I) paire de haut-parleurs coaxiaux pleine gamme

Une (I) paire de grilles (PI42C, PI52C, PI62C, PI63C, PI692C et PI694C seulement)

Câble de haut-parleur de 6,1 m (20 pi), calibre 18

Manuel d'installation et d'utilisation

Matériel de montage

CONSIDÉRATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Tournevis à embout cruciforme no 2

Pince à dénuder

Clé de borne de batterie

Pince à sertir

Perceuse à main avec mèches assorties

Coupe-fils

Certaines des instructions suivantes peuvent ne pas s'appliquer étant donné que certains des haut-parleurs coaxiaux pleine gamme de haute performance Punch sont souvent utilisés en remplacement de haut-parleurs ordinaires et sont livrés sans grilles. Pour toute installation sur mesure, consultez votre distributeur agréé Rockford Fosgate.

MISE EN GARDE : si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

I. Prenez soin de bien lire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les câbles avant d'installer l'appareil.
4. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
5. Réfléchissez avant de percer quoique ce soit ! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.
6. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l'intérieur du véhicule pour assurer une meilleure protection.
7. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.

MONTAGE

I. Déterminez l'emplacement des haut-parleurs. Prévoyez un espace suffisamment grand pour assurer un montage égal des haut-parleurs. Assurez-vous que l'emplacement est assez profond pour les haut-parleurs; s'il s'agit d'une porte, actionnez complètement toutes les fonctions (fenêtres, verrous, etc.) pour vous assurer qu'il n'y pas d'obstruction.
2. Reportez-vous au tableau des spécifications pour déterminer le diamètre approprié à découper pour votre modèle de haut-parleur.
3. Servez-vous de la grille (pas incluse dans tous les modèles) comme modèle et marquez l'emplacement des vis de montage. Percez les trous à l'aide d'une mèche de 1/8 po.
4. Faites passer les câbles de haut-parleur à travers la découpe et connectez-les aux bornes du haut-parleur. Prenez soin de respecter la polarité. La borne positive du haut-parleur est indiquée par un « + ».
5. Ajustez le haut-parleur en fonction de la découpe. Placez la grille par dessus le haut-parleur. Fixez-les à l'aide des vis et clips fournis.
6. Serrez les vis jusqu'à ce que le haut-parleur et la grille tiennent bien en place afin d'éviter qu'ils ne s'entrechoquent. Évitez de trop serrer les vis.

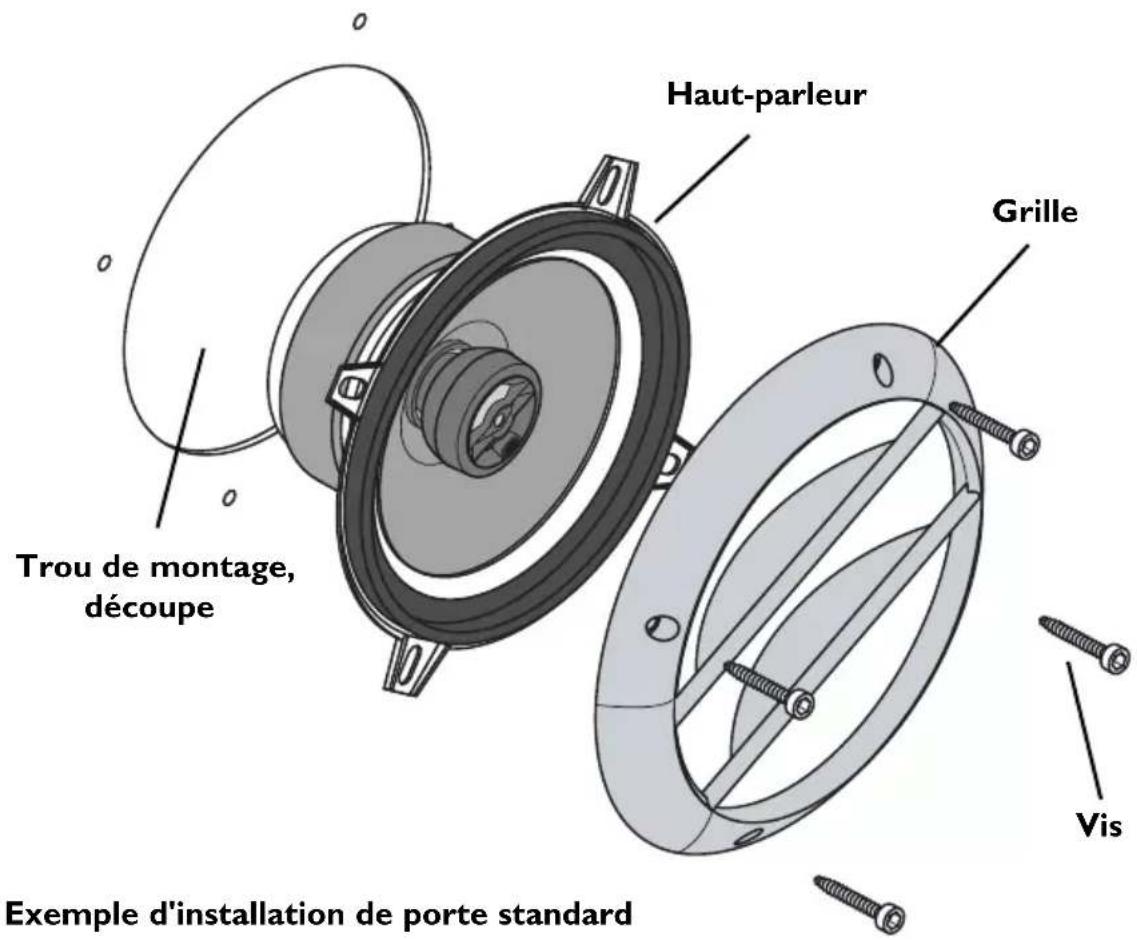

Haut-parleur Grille Trou de montage, découpe Vis Exemple d'installation de porte standard

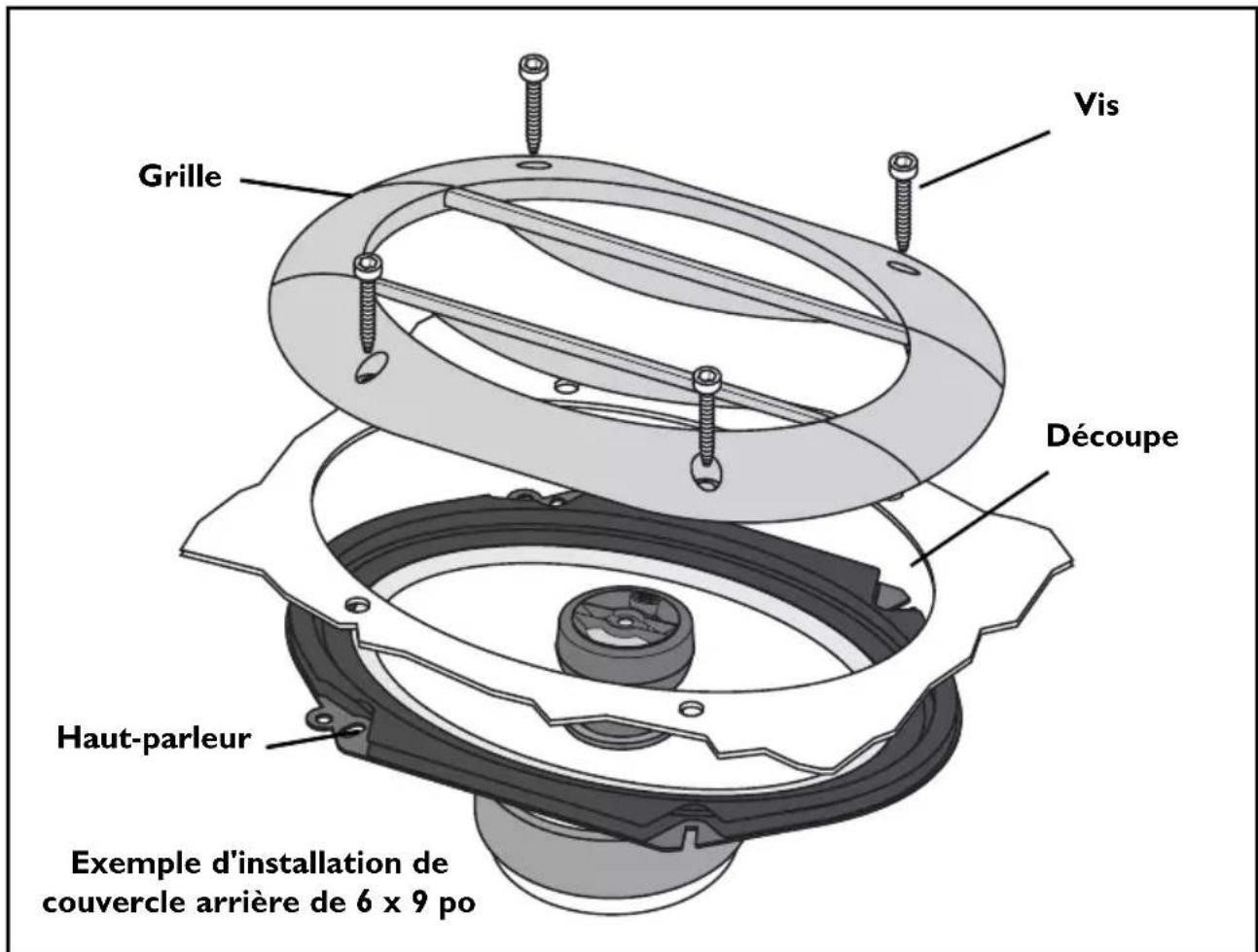

Grille Vis Découpe Haut-parleur Exemple d'installation de couvercle arrière de 6 x 9 po

Voir « Specifications » (caractéristiques techniques) aux page 6 de la section en anglais

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — I an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (reçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

I. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autre que Rockford ou un centre de service autorisé Rockford Fosgate
4. Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé
5. Dommages subséquents infligés à d'autres composants
6. Tout produit acheté en dehors des États-Unis
7. Tout produit qui n'a pas été acheté auprès d'un distributeur agréé Rockford Fosgate

Limite sur les garanties implicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899. Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agréé pour plus de détails.
