MANUALE UTENTE Punch P1462C Rockford Fosgate

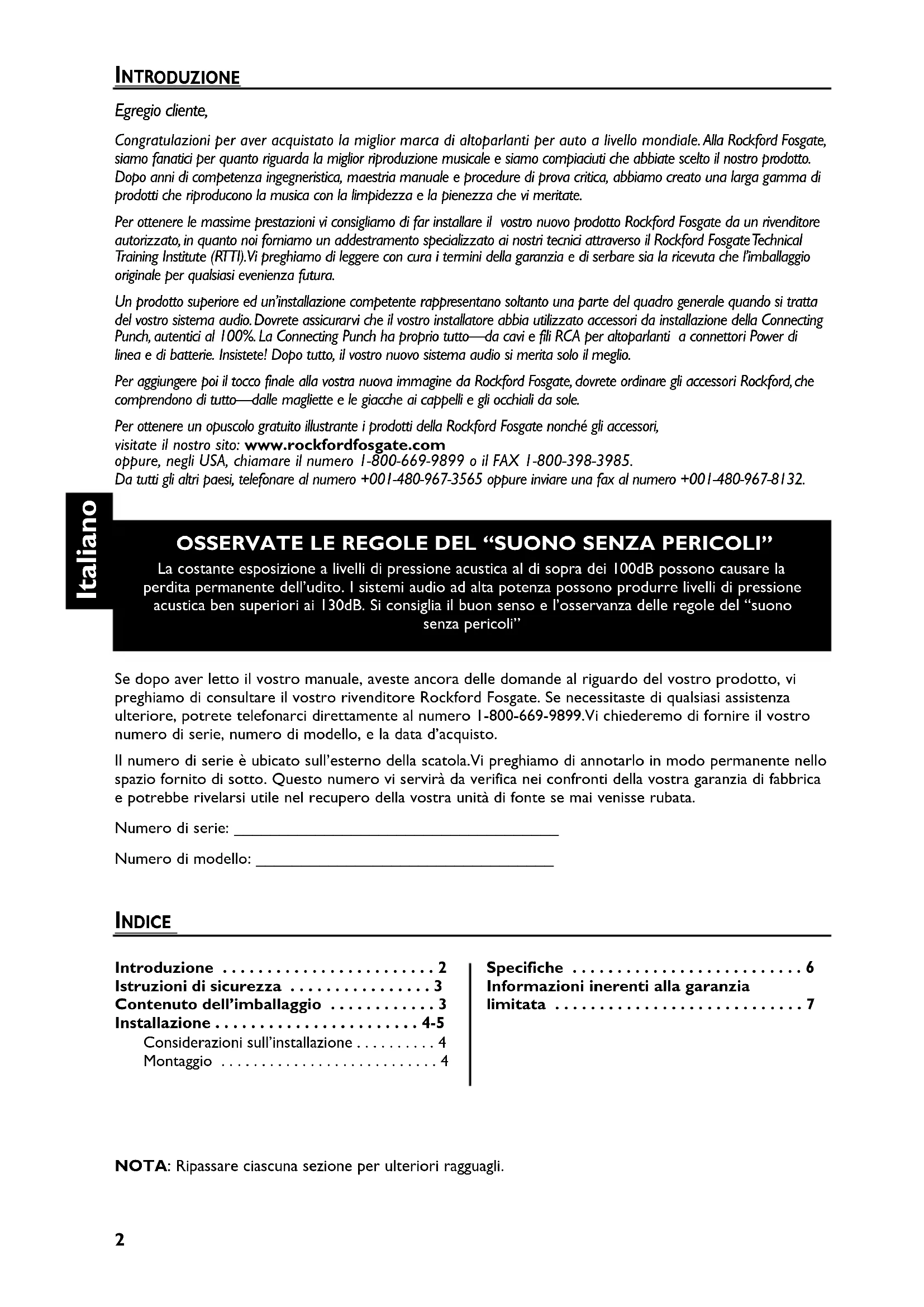

• INTR ODUZIONE INDICE Egregio cliente, Congratulazioni per aver acquistato la miglior marca di altoparlanti per auto a livello mondiale.Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate. Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio originale per qualsiasi evenienza futura. Un prodotto superiore ed un’installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Connecting Punch, autentici al 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio. Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole. Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone]. Da tutti gli altri paesi, telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132. OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI” La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell’udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l’osservanza delle regole del “suono senza pericoli” NOTA: Ripassare ciascuna sezione per ulteriori ragguagli. Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d’acquisto. Il numero di serie è ubicato sull’esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata. Numero di serie: ____________________________________ Numero di modello: _________________________________ Introduzione p. 2
• Istruzioni di sicurezza p. 3
• Contenuto dell’imballaggio p. 3
• Installazione p. 4
• -5 Considerazioni sull’installazione p. 4
• Montaggio p. 4
• Specifiche p. 6
• Informazioni inerenti alla garanzia limitata p. 73

PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, alrivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgfate, abbiamo fatto di tutto per assicurarci che tutte leinformazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre allaricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senzapreavviso. Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte. Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all’unità. ATTENZIONE: Per evitare lesioni personali e danni all’unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali.

Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti iprodotti Rockford. www.rockfordfosgate.com Un (1) paio di altoparlanti a piena portataUn (1) paio di schermature (solamente imodelli P142C, P152C, P162C, P163C,P1692C o P1694C)6,1 m di filo per altoparlante calibro 18Manuale d’installazione e di funzionamentoHardware per il montaggio4 Italiano INSTALLAZIONE

CONSIDERAZIONI SULL’INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l’installazione:Cacciavite a croce no.2Chiave per morsetto batteriaTrapano e punte assortitePinze spelafiliPinze raggrinzafiliPinze tagliafiliAlcuni coassiali full range ad elevate prestazioni della seria Punch sono utilizzati spesso in sostituzione didiffusori ordinari e vengono forniti senza mascherine, e quindi alcune delle istruzioni seguenti potrebbenon essere valide. Per installazioni personalizzate, contattare un rivenditore autorizzato Rockford Fosgate. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Prima di iniziare qualsiasi operazione d’installazione, vi consigliamo di seguire queste semplici regole:1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasitentativo d’installazione neiconfronti dell’unità.2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l’avvìo all’installazione.3. Per facilitare il montaggio, vi suggeriamo di far scorrere tutti i fili prima di montare la vostra unità nellasua ubicazione.4. Usate connettori di alta qualità per garantire un’installazione che dà affidamento e per ridurre alminimo la perdita di segnali o di potenza.5. State attenti prima di trapanare! Cercate di non trapanare e di non incidere i serbatoi della benzina; lecondutture del carburante, dei freni, del sistema idraulico e a depressione; nonché i fili elettrici quandostate lavorando su qualsiasi veicolo.6. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliore faccendo scorrere i filiall’interno del veicolo.7. Evitate di far scorrere i fili sopra o attraverso delle estremità affilate. Usate guarnizioni di tenuta ingomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo, soprattutto ilparafiamma. MONTAGGIO 1. Decidete dove montare gli altoparlanti.Assicuratevi che sia un’area abbastanza grande per potermontare l’altoparlante a livello e abbastanza profonda per poterlo collocare comodamente. Se lomontate all’interno di uno sportello, controllate tutte le funzioni (finestre, serrature, ecc.), una allavolta, per assicurarvi che non ci siano ostruzioni.2. Fate riferimento alla tabella delle specifiche per stabilire il diametro corretto del foro che dovretepraticare per il modello del vostro altoparlante.3. Utilizzando la mascherina (non inclusa in tutti i modelli) come dima, marcare la posizione per le viti dimontaggio. Utilizzare una punta da 1/8" per forare.4. Passare i cavi del diffusore tramite l'apertura e collegarli ai terminali.Verificare che la polarità siacorretta quando si collegano i cavi. Il terminale positivo del diffusore è identificato dal "+".5. Posizionare il diffusore nell'apertura. Posizionare la mascherina sul diffusore. Montarli utilizzando le vitie i fermagli.6. Avvitare fino a quando il diffusore e la mascherina sono saldamente un posizione per evitarevibrazioni. Non serrare le viti eccessivamente.

INSTALLAZIONE Vite Vite Esempio di installazione su pianale posteriore (15,24 cm x 22,86 cm) Altoparlante Pianale posteriore Ritaglio Schermatura Esempio di installazione standard per sportello Foro di montaggio, ritaglio Schermatura Altoparlante6 Italiano SPECIFICHE Le specifiche sono soggette a modifiche senza preavviso. Vi preghiamo di esaminare le specifiche alle pagine 6 della sezione inglese.7

Spedire a: Electronics Rockford Corporation Warranty Repair Department 2055 E. 5th Street Tempe,AZ 85281 RA#:_______________________ Spedire a: Speakers Rockford Acoustic Design Speaker Returns 3056 Walker Ridge Dr. Suite G. Walker, MI 49544 RA#:___________________ La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. Chi è coperto dalla garanzia Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l’assistenza, l’acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell’acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto. I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford. Ciò che non è coperto dalla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.

2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.

3. L’assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di

assistenza tecnica autorizzato della Rockford Fosgate

4. Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso

5. Danni susseguenti ad altre componenti

6. Qualsiasi prodotto acquistato fuori dagli USA

7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limite sulle garanzie tacite Qualsiasi garanzia tacita, comprese le garanzie di idoneità all’uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra.Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. È vietato assumere, a nome della Rockford Fosgate, qualsiasi altra responsabilità in relazione alla vendita del prodotto. Come richiedere l’assistenza tecnica Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto. Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford. Garanzia UE Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.Rockford Fosgate Rockford Corporation 546 South Rockford Drive Tempe,Arizona 85281 U.S.A. In U.S.A., [phone] In Europe, Fax [phone] In Japan, Fax [phone] www.rockfordfosgate.com 01/05 B.M. 1230-51861-01 Printed in China
