Punch P1462C - Lautsprecher Rockford Fosgate - Kostenlose Bedienungsanleitung

Produkttyp	Koaxial-Lautsprecher
Marke	Rockford Fosgate
Modell	Punch P1462C
Kategorie	Auto-Lautsprecher
Lautsprechertyp	2-Wege-Koaxial, Vollbereich
Nenndurchmesser	6,5 Zoll (165 mm)
Nennleistung (RMS)	75 Watt
Spitzenleistung	300 Watt
Impedanz	4 Ohm
Empfindlichkeit	92 dB (1W/1m)
Frequenzgang	50 Hz - 20 kHz
Einbautiefe	2,5 Zoll (63,5 mm)
Membranmaterial	Spritzgegossenes Polypropylen
Hochtöner	PEI-Kalotte 1 Zoll (25 mm)
Einzelgewicht	1,13 kg (2,5 lb)
Lieferumfang	Paar Lautsprecher, 6,1 m Kabel, Montagematerial, Anleitung
Garantie	1 Jahr (Lautsprecher), unter Bedingungen
Stromversorgung	Über das elektrische System des Fahrzeugs (passiv)
Hauptfunktionen	Vollklang-Wiedergabe für das Autoradio
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Kontakt mit Wasser oder Chemikalien vermeiden.
Sicherheit	Vor der Installation die Batterie abklemmen. Hören Sie mit angemessener Lautstärke, um das Gehör zu schützen.
Ersatzteile und Reparierbarkeit	Für Reparaturen wenden Sie sich an einen autorisierten Rockford Fosgate-Händler. Keine Ersatzteile für Endbenutzer verfügbar.
Allgemeine Informationen	Konzipiert für den Austausch oder Custom-Einbau. Verwenden Sie empfohlenes Connecting Punch-Zubehör.

Häufig gestellte Fragen - Punch P1462C Rockford Fosgate

Welche Werkzeuge werden für die Installation des Punch P1462C Lautsprechers benötigt?

Erforderliche Werkzeuge sind: Kreuzschlitzschraubendreher Nr. 2, Abisolierzange, Batterieklemmschlüssel, Crimpzange, Bohrmaschine mit passenden Bohrern und Seitenschneider.

Wie installiere ich den Lautsprecher korrekt in einer Autotür?

Zuerst die Batterie abklemmen. Den Ausschnitt gemäß der Montageschablone schneiden, die Kabel unter Beachtung der Polarität verlegen, den Lautsprecher mit den mitgelieferten Schrauben befestigen, dann das Gitter anbringen (falls vorhanden). Nicht zu fest anziehen.

Welche RMS-Leistung wird für die Verstärkung dieses Lautsprechers empfohlen?

Die RMS-Leistung beträgt 75 Watt. Es wird empfohlen, einen Verstärker mit 50 bis 100 Watt RMS pro Kanal zu verwenden, um Verzerrungen zu vermeiden und den Lautsprecher zu schonen.

Ist der P1462C Lautsprecher mit allen Autoradios kompatibel?

Ja, er passt zu jedem Standard-Autoradio dank seiner Impedanz von 4 Ohm. Stellen Sie sicher, dass das Autoradio ausreichend Leistung für optimale Ergebnisse liefert.

Was tun, wenn der Lautsprecher verzerrten Klang produziert?

Zuerst die Polarität der Anschlüsse überprüfen. Verzerrter Klang kann durch übermäßige Leistung, schlechte Befestigung oder ungeeignete Entzerrungseinstellungen verursacht werden. Reduzieren Sie die Lautstärke und überprüfen Sie die Verkabelung.

Wie pflege ich den Rockford Fosgate Lautsprecher?

Reinigen Sie das Gitter und die Oberfläche mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit, Chemikalien und Stöße. Überprüfen Sie regelmäßig die Befestigungen.

Wie lange ist die Garantie für dieses Modell?

Die eingeschränkte Garantie beträgt ein Jahr für die Lautsprecher, vorausgesetzt, der Kauf erfolgte bei einem autorisierten Händler. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich diesen Lautsprecher in eine 6x9-Zoll-Öffnung einbauen?

Nein, der P1462C hat einen Nenndurchmesser von 6,5 Zoll. Verwenden Sie einen Adapter oder wählen Sie ein Modell für 6x9-Zoll-Ausschnitte (z.B. PI692C).

Wird der Lautsprecher mit Gittern geliefert?

Nein, beim Modell P1462C sind keine Gitter enthalten. Diese sind bei den Modellen PI42C, PI52C, PI62C, PI63C, PI692C und PI694C enthalten.

Wie kontaktiere ich den Kundendienst bei Problemen?

Rufen Sie 1-800-669-9899 (USA) oder +001-480-967-3565 (international) an. Halten Sie die Seriennummer und das Kaufdatum bereit.

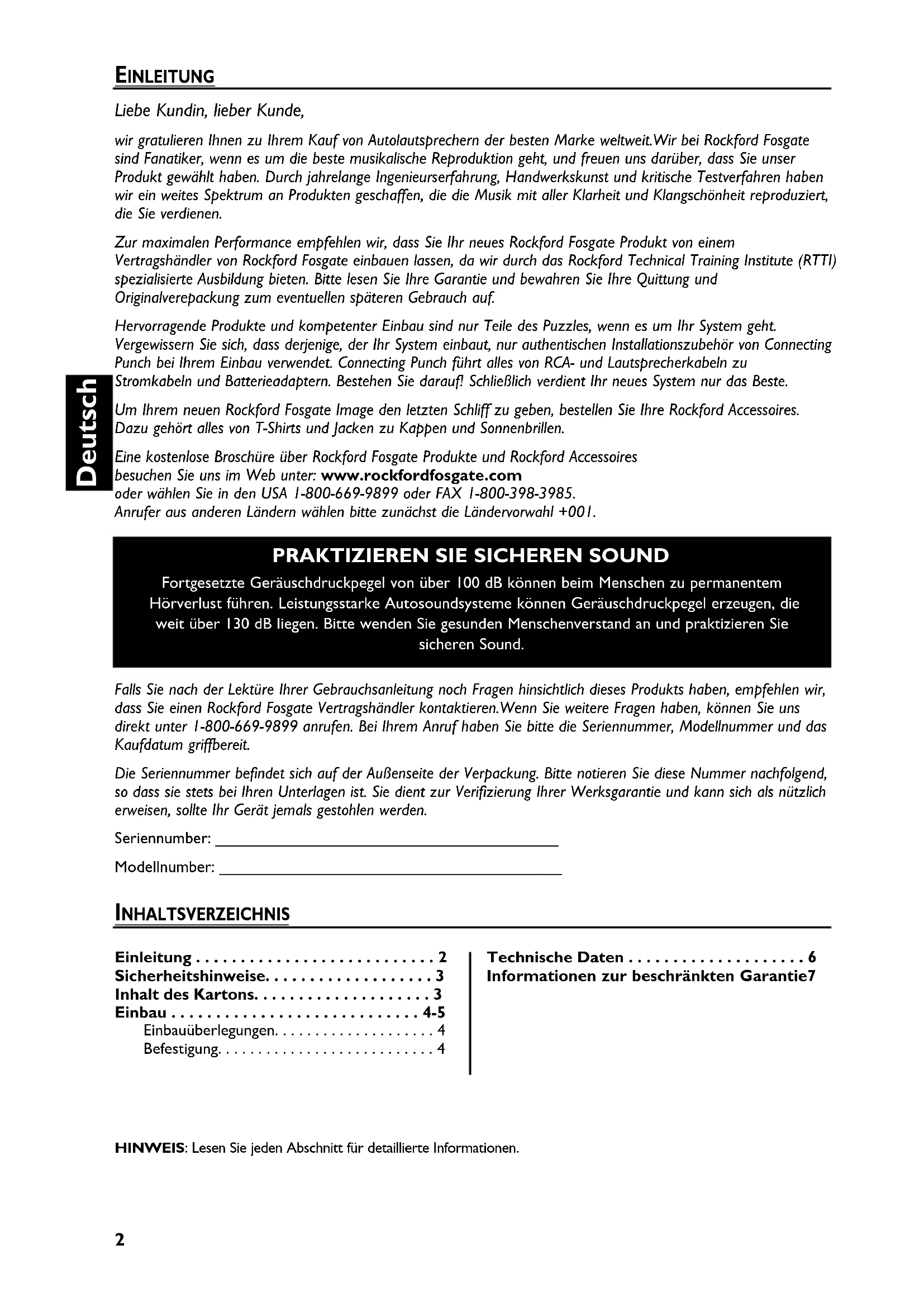

BEDIENUNGSANLEITUNG Punch P1462C Rockford Fosgate

Liebe Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihrem Kauf von Autolautsprechern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die beste musikalische Reproduktion geht, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangschönheit reproduziert, die Sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshändler von Rockford Fosgate einbauen lassen, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten. Bitte lesen Sie Ihre Garantie und bewahren Sie Ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geht. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehör von Connecting Punch bei Ihrem Einbau verwendet. Connecting Punch führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires besuchen Sie uns im Web unter: www.rockfordfosgate.com oder wählen Sie in den USA 1-800-669-9899 oder FAX [phone]. Anrufer aus anderen Ländern wählen bitte zunächst die Ländervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Geräuschdruckpegel von über 100 dB können beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme können Geräuschdruckpegel erzeugen, die weit über 130 dB liegen. Bitte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lektüre Ihrer Gebrauchsanleitung noch Fragen hinsichtlich dieses Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, können Sie uns direkt unter 1-800-669-9899 anrufen. Bei Ihrem Anruf haben Sie bitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der Außenseite der Verpackung. Bitte notieren Sie diese Nummer nachfolgend, so dass sie stets bei Ihren Unterlagen ist. Sie dient zur Verifizierung Ihrer Werksgarantie und kann sich als nützlich erweisen, sollte Ihr Gerät jemals gestohlen werden.

Seriennumber: ____ Modellnumber: ____

INHALTSVERZEICHNIS

Einleitung....2

Sicherheitshinweise....3

Inhalt des Kartons....3

Einbau 4-5

Einbauüberlegungen. 4

Befestigung. 4

Technische Daten ....6 Informationen zur beschränkten Garantie7

HINWEIS: Lesen Sie jeden Abschnitt für detaillierte Informationen.

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! Diese Anleitung bietet dem Besitzer, Verkäufer und Einbauenden Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.

SICHERHEITSHINWEISE

WARNUNG

Dieses Symbol mit dem Wort „WARNUNG“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

VORSICHT

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT: Bitte lesen Sie zur Vermeidung von Verletzungen und Schäden am Gerät die Hinweise in dieser Anleitung. Wir möchten, dass Ihnen dieses System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Ein (I) Paar Ganzbereichslautsprecher

Ein (I) Paar Gitter (nur PI42C, PI52C, PI62C, PI63C, PI692C oder PI694C)

6,1 m Lautsprecherkabel Stärke 18

Einbau- und Bedienungsanleitung

Befestigungszubehör

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Kreuzschraubenzieher Nr. 2

Abisolierzange

Batteriestützenschlüssel

Drahtkripper

Handbohrer mit verschiedenen Bohrerspitzen

Drahtschere

Da manche dieser koaxialen Hochleistungs-Ganzbereichslautsprecher der Punch-Serie meistens als direkter Ersatz für Standardlautsprecher benutzt und ohne Gitter versandt werden, treffen einige der nachfolgenden Anweisungen nicht zu. Kontaktieren Sie Ihren Vertragshändler von Rockford Fosgate wegen individuellem Einbau.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, lassen Sie es bitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

I. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Zur Erleichterung der Montage empfehlen wir, vor dem Einbau Ihres Geräts zunächst alle Kabel zu verlegen.
4. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
5. Denken Sie nach, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
6. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.
7. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

BEFESTIGUNG

I. Entscheiden Sie, wo die Lautsprecher angebracht werden sollen. Der Bereich muss groß genau sein, so dass der Lautsprecher gleichmäßig befestigt werden kann. Prüfen, ob die Befestigungsstelle die zum Einbau des Lautsprechers nötige Tiefe aufweist. Beim Einbau in einer Tür alle Funktionen (Fenster, Schlösser usw.) in ihrem gesamten Betriebsumfang testen, um zu gewährleisten, dass keine Behinderung vorliegt.
2. Benutzen Sie die Tabelle mit technischen Daten, um den korrekten Durchmesser des für Ihr Lautsprechermodell zu schneidenden Lochs festzustellen.
3. Das Gitter (liegt nicht bei allen Modellen bei) als Schablone zur Markierung der Befestigungsschrauben benutzen. Die Löcher mit einer 3 mm Bohrerspitze bohren.
4. Die Lautsprecherkabel durch die Öffnung führen und an den Lautsprecherausgängen anschließen. Dabei die korrekte Polarität beachten. Der positive Lautsprecheranschluss ist mit einem „+“ markiert.
5. Den Lautsprecher in die Öffnung einsetzen. Das Gitter auf den Lautsprecher setzen. Dann beide mit den beiliegenden Schrauben und Klemmen befestigen.
6. Die Schrauben zur Vermeidung von Klirren anziehen, bis der Lautsprecher und das Gitter eng anliegen. Die Schrauben nicht zu fest anziehen.

Lautsprecher Gitter Ausgeschnittene Öffnung zur Befestigung Schraube Beispiel für einen normalen Türeinbau

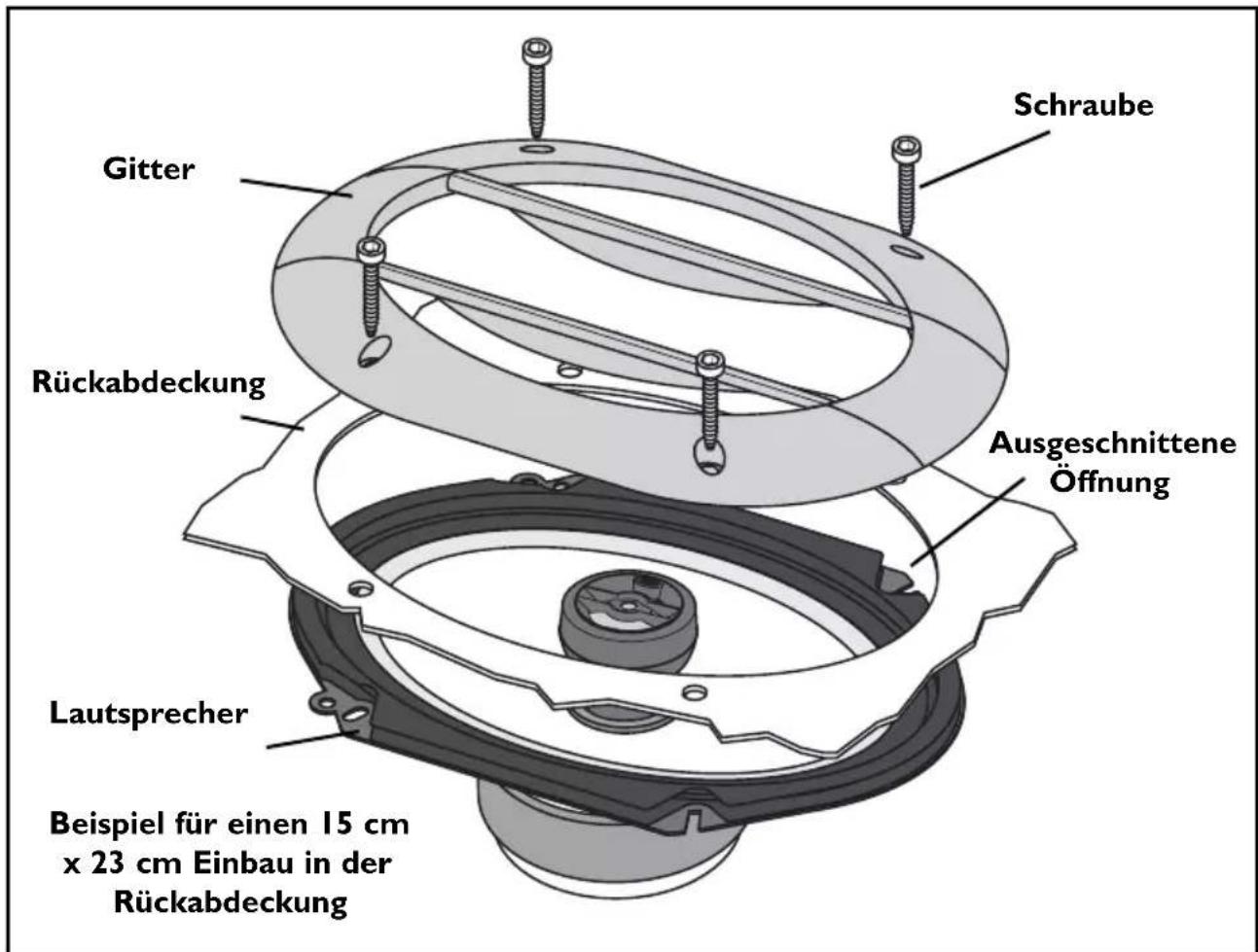

Schraube Gitter Rückabdeckung Ausgeschnittene Öffnung Lautsprecher Beispiel für einen 15 cm x 23 cm Einbau in der Rückabdeckung

Siehe Technische Daten auf Seite 6 des englischen Abschnitts

Rockford Corporation bietet für Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Lautsprecher, Signalprozessoren und PUNCH-Verstärker – 1 Jahr

POWER-Verstärker – 2 Jahre Type RF-Verstärker – 3 Jahre

Alle werkseitig aufgearbeiteten Produkte – 90 Tage (Quittung erforderlich)

Was gedeckt ist

Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Wer ist gedeckt

Diese Garantie deckt nur den ursprünglichen Käufer von Rockford Produkten, die von einem Rockford Fosgate Vertragshändler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zu nehmen, muss der Käufer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Händlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäßen Betrieb, Wasser, Diebstahl oder Versand verursachte Schäden
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw.Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshändler gekauft wurden

Einschränkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.
