Punch P700-1bd - Recepteur Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mono pour automobile
Marque	Rockford Fosgate
Modèle	Punch P700-1bd
Puissance RMS (4 Ω)	225 W x 1
Puissance RMS (2 Ω)	450 W x 1
Puissance RMS (1 Ω)	700 W x 1
Réponse en fréquence	20 Hz – 250 Hz ±1 dB
Filtre passe-bas variable	35 Hz – 250 Hz, 12 dB/octave
Filtre infrasonique	Sélectable, 28 Hz, 12 dB/octave
Égalisation Punch	0 dB à +18 dB @ 45 Hz
Plage de gain d’entrée	150 mV – 4 V
Rapport signal/bruit (1 W/4 Ω)	≥80 dB (pondéré A)
Rapport signal/bruit (puissance nominale)	≥100 dB (pondéré A)
Distorsion THD+N (1 Ω)	< 0,8%
Facteur d’amortissement	> 200
Impédance d’entrée	20 kΩ
Tension de fonctionnement	9 – 16 V CC
Fusible externe recommandé	100 A
Dimensions (H x L x P)	5,71 cm x 19,37 cm x 36,50 cm
Poids (estimé)	3,2 kg
Protection	Court-circuit, thermique, surcharge
Entrées RCA	Oui, plaquées nickel
Sortie préampli (loop out)	Oui (extension ampli RCA)
Bornes d’alimentation	Jusqu’à 4 AWG
Bornes haut-parleur	8 – 18 AWG
Norme	CEA-2006

FOIRE AUX QUESTIONS - Punch P700-1bd Rockford Fosgate

Comment régler le gain de l'amplificateur ?

Tournez le bouton de gain au minimum. Augmentez le volume de la source audio jusqu'à entendre une distorsion, puis baissez-le légèrement. Augmentez ensuite le gain de l'ampli jusqu'à obtenir le volume souhaité. Pour un meilleur rapport signal/bruit, réglez le gain au minimum possible.

Que signifie le voyant de protection jaune ?

Le voyant jaune s'allume en cas de court-circuit ou d'impédance trop basse sur les connexions des haut-parleurs. L'ampli s'éteint automatiquement. Vérifiez le câblage des haut-parleurs et l'impédance totale (minimum 1 ohm).

Comment connecter la télécommande d'égaliseur Punch en option ?

Utilisez un câble RJ-45 pour relier la télécommande à l'ampli. Une fois connectée, elle remplace la commande d'égaliseur Punch intégrée. Suivez les instructions fournies avec la télécommande pour le montage.

Pourquoi l'ampli ne s'allume-t-il pas ?

Vérifiez d'abord que le voyant POWER bleu est allumé. Sinon, contrôlez le fusible en ligne près de la batterie, les fusibles de l'ampli, la connexion de masse sur une surface métallique propre, et la présence de 9-16 V sur les bornes B+ et REM.

Quelle est la puissance maximale en 1 ohm ?

Le modèle P700-1bd délivre 700 watts RMS en mono sous 1 ohm selon la norme CEA-2006.

Comment utiliser le filtre infrasonique ?

Activez l'interrupteur sur ON pour activer le filtre passe-haut à 28 Hz. Il limite les fréquences très basses transmises au subwoofer, améliorant le rendement et protégeant le haut-parleur. Recommandé pour les petits subwoofers.

Quelle section de câble d'alimentation est recommandée ?

Rockford Fosgate recommande un câble d'alimentation (B+) et de masse (GND) de calibre 4 AWG minimum pour des performances optimales et une chute de tension réduite.

Comment réduire un bruit de moteur dans le système ?

Éloignez les câbles RCA et de haut-parleur des câbles d'alimentation. Contournez les composants entre la source et l'ampli. Vérifiez les masses (peinture grattée). Ajoutez un deuxième fil de masse entre la batterie et le châssis. Faites tester l'alternateur et la batterie.

L'ampli surchauffe et le voyant thermique rouge s'allume, que faire ?

Le voyant rouge indique une surchauffe. L'ampli s'éteint pour refroidir. Vérifiez que l'impédance des haut-parleurs est correcte et que la circulation d'air autour du dissipateur est suffisante (au moins 2,5 cm d'espace). Laissez refroidir et réduisez le volume si nécessaire.

Puis-je utiliser une télécommande de basses d'ancienne génération ?

Non, les télécommandes Punch et Para-Punch antérieures à 2007 ne sont pas compatibles avec les amplificateurs P500-1bd, P700-1bd et P1000-1bd. Utilisez uniquement la télécommande d'égaliseur Punch prévue pour ces modèles.

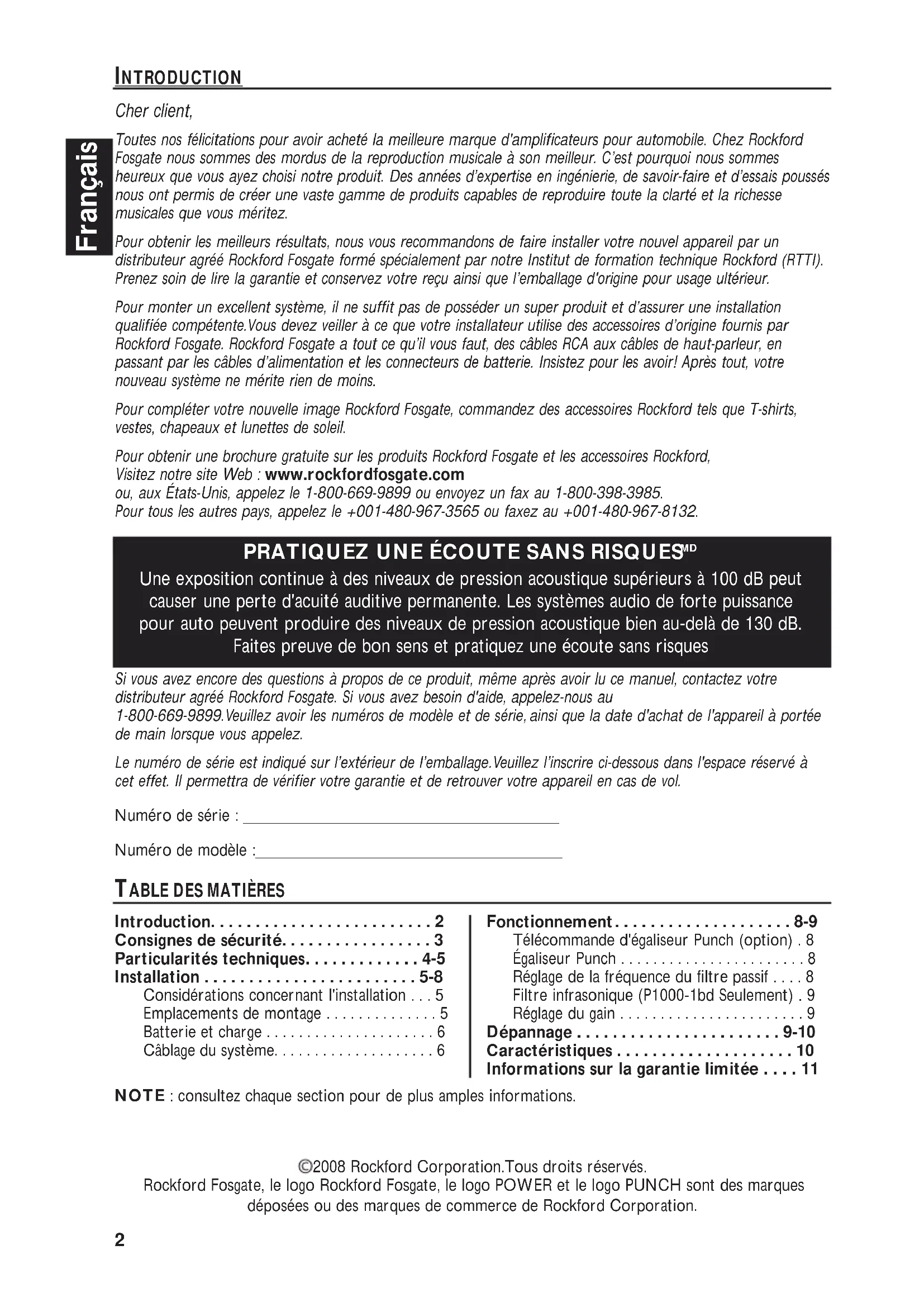

MODE D'EMPLOI Punch P700-1bd Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir achété la meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les membresurs résultats, nous vous recommendons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Rockford Fosgate. Rockford Fosgate a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTESANS RISQUES

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut cause une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numeros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouveryer touteappeaire en cas de vol.

Numéro de série :

Numero de modulo :

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité. 3

Particularités techniques. 4-5

Installation 5-8

Considerations concernant l'installation . . . 5

Emplacements de montage 5

Batterie et charge 6

Cablage du système. 6

Fonctionnement 8-9

Télécommande d'égaliseur Punch (option) . 8

Egaliseur Punch 8

Réglage de la fréquence du filtré passif . . . 8

Filtre infrasonique (P1000-1bd Seulement). 9

Réglage du gain 9

Dépannage 9-10

Caracteristiques 10

Informations sur la garantie limitee 11

NOTE : consultez chaque section pour de plus amples informations.

©2008 Rockford Corporation. Tous droits réservés.

Rockford Fosgate, le logo Rockford Fosgate, le logo POWER et le logo PUNCH sont des marques déposées ou des marques de commerce de Rockford Corporation.

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DEL L'EMBALLAGE

Un amplificateur mono Punch, modele P300-1, P400-1,P500-1bd,P700-1bd ou P1000-1bd Manuel d'installation et d'utilisation

Kit de matériel de montage

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

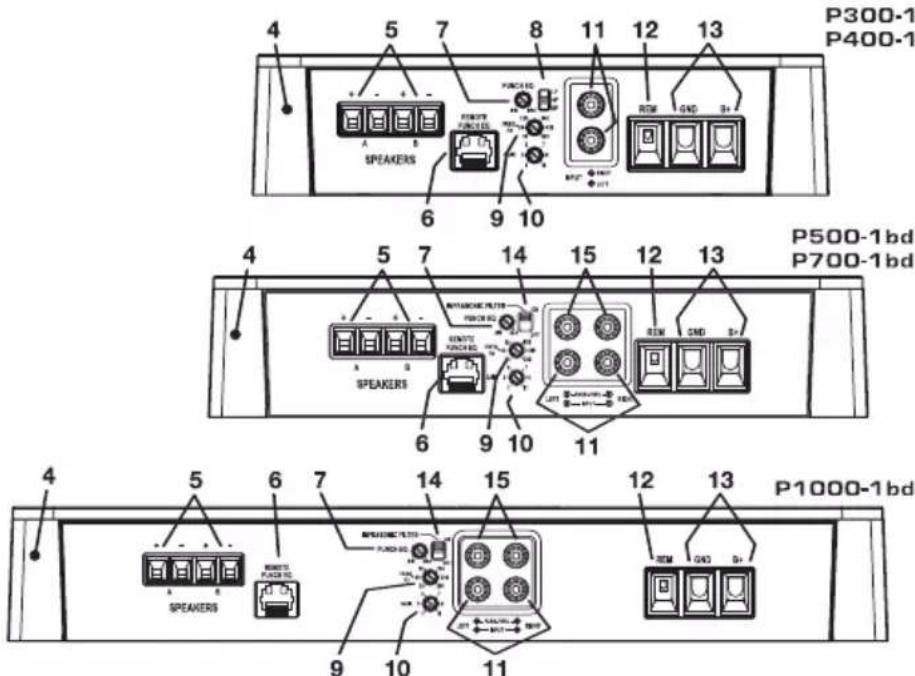

1. DEL d'alimentation (au-dessus de l'appareil - non montré) - Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL thermique (au-dessus de l'appareil - non illustré) - Cette DEL rouge s'illumine si les composants internes de l'ampli surchauffent et déclenchent la protection thermique. Si cela se produit, l'ampli s'éteint pour refroidir.
3. DEL de protection (au-dessus de l'appareil - non montré) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
4. Dissipateur thermique en aluminium coule - Le dissipateur thermique en aluminium coule de l'amplificateur Punch dissipe la chaleur généree par les circuits de l'amplificateur.
5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et-) acceptent des cables de calibre 8 à 18 AWG.
6. Telecommande d'égaliseur Punch (telecommande en option) - La connexion de la telecommande d'égaliseur Punch se fait à l'aide d'un cable RJ-45 et peut être effectue de différentes façon de manière à permettre un accès facile.Cette commande permet d'amplifier les basses et hautes fréquences afin de couvir le bruit de la route. La telecommande remplace l'égaliseur Punch de l'ampli une fois connectée.

REMARQUE: Les modèles précédents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

1. Égaliseur Punch (P300-1/P400-1) - Égaliseur Punch à base de gyrateur permettant d'éliminer le déplacement de fréquence produit par l'amplification.Fonctionne de pair avec le commutateur de filtre passif. Assure une amplification variable des basses en mode LP (passe-bas). Assure une amplification variable des méridum/basses et des aiguus en mode HP (passe-haut). En mode AP (passé-tout), les fréquences des basses et des aiguus sont amplifiées.
2. Égaliseur punch (P500-1bd/P700-1bd/P10001bd) - Cette commande des basses permet un réglage sur bande étroite de 0 db à +18 db @ 45 Hz, et compte un égaliseur Punch à base de gyrateur pour éliminer le déplacement de fréquence produit par l'amplification.
3. Commutateur de filtré passif (P300-1/P400-1)- Commutateur sélectable permettant de seLECTIONner les modes passage-haut (HP),passé-tout (AP) ou passage-bas (LP).
4. Filtre variable (P300-1/P400-1) - Les amplificateurs sont dotés d'un filtre de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 50 Hz et 500 Hz.
5. Filtre variable (P500-1bd/P700-1bd/P10001bd) - Les amplificateurs sont dotés d'un filtré de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 35 Hz et 250 Hz. Le filtré est régé sur passage-bas (LP).
6. Commande de gain - La commande de gain d'entree est prerégée de maniere a correspondre à la sortie de la plupart des unités source. Elle peut etre reglee en fonction d'une variete d'unites source.

7. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Il sont plaqués de nickelés pour résister à la dépréciation de signal due à l'effet de la corrosion.

8. Borne REM - Le connecteur de fil robuste nickelé en C accepte des cables de calibre 12 à 24 AWG. Cette borer permut d'allumer et d'etreindre à distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.

9. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des cables de calibre allant jusqu'à 4 AWG.
10. Filtre infrasonique (P500-1bd/P700-1bd/P10001bd) - Filtre passe-haut 28 Hz concu pour empêcher la transmission de l'ampli au subwoofer, des fréquences inférieures à la plage sonore.Par conséquent, cela améliore le rendement et la puissance du subwoofer.
11. Extension ampli RCA (P500-1bd/P700-1bd/P10001bd) - L'extension ampli permet de connecter en guirlande un second ampli en évitant d'acheminer des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arrriere.

INSTALLATION

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Porte-fusible et fusible.

(Voir les specifications concernant la capacité des fusibles)

Voltmetre-ohmmetre

Pince à dénuder

Pince a sertir

Coupe-fils

Tournevis a embout cruciforme n 2

Clé de borne de batterie

Perceuse à main avec mèches assorted

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate Fil de masse noir

REMARQUE: Nous recommendons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation ( + ) et de masse (GND).

Cette section traite de points concernant le vehicule dont il faut tenir compte pour l'installation de votre nouvel ampli.Vous sauverez du temps en planifiant à l'avance la disposition du système et du cablage.Assurez-vous,entre autres,que chaque composant du système est facilement accessible pour les reglages.

MISE EN GARDE :

si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE :

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous suggérons de dérouler tous les fils avant d'instructor l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant elevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le cablage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut mieux les installer à l'intérieur du vehicule pour assurer uneonneilleure protection.
8. Evitez de faire passer les fils par dessus ou a travers des bords tranchants. Tout fil achemine a travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installé un portefusible et un fusible appropriés sur le cable d'alimentation de +12V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soude à la carrosserie ou au chassin du vehicule.

EMPLACEMENTS DEMONTAGE

Compartment moteur

Ne montez jamais cet appeareil dans le compartment moteur. Cela entrainerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli assure un refroidissement ajustat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il recoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseilé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo.Les systèmes ELECTriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch.Toute fois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légarement.Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE :

si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel apparéil, veuillez confier l'installation à votre distributeur agrée Rockford Fosgate.

MISE EN GARDE :

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation près des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champes de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchou ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.

REMARQUE: Nous recommendons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B + ) et de masse (GND).

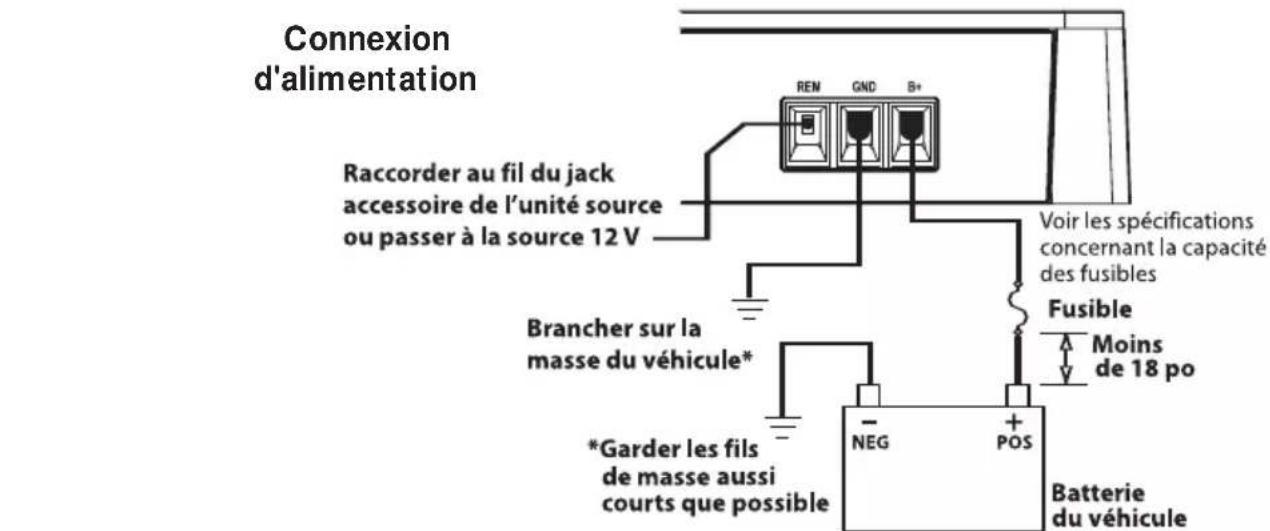

1. Préparez le fil ROUGE (cable d'alimentation) qui devra etre relié à l'ampli en dénuant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne B+ , puis fixez le fil en vissant la vis sans tête.

REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-fusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour l'instant.

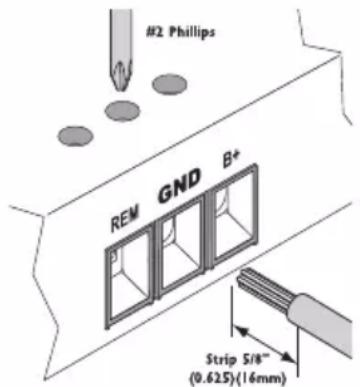

2. Denudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grossse cosse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.

1. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassin en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Denudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassin à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gar dez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra etre relié à l'ampli en dénuant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénuée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
2. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourraient en effet se decoller des panneaux sous I'effet des vibrations de la route ou des arrets soudains du vehicule.

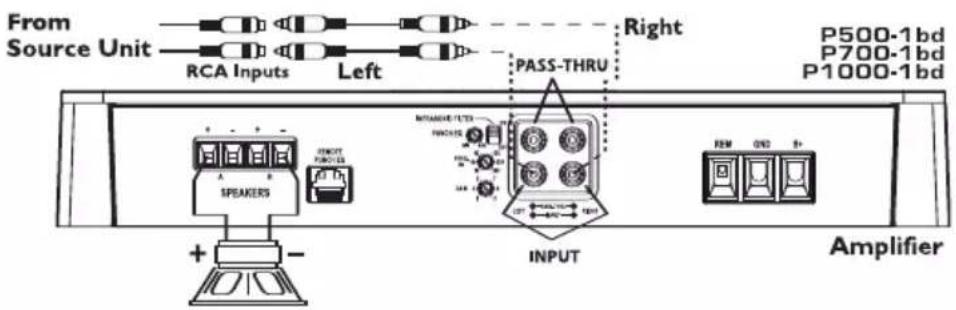

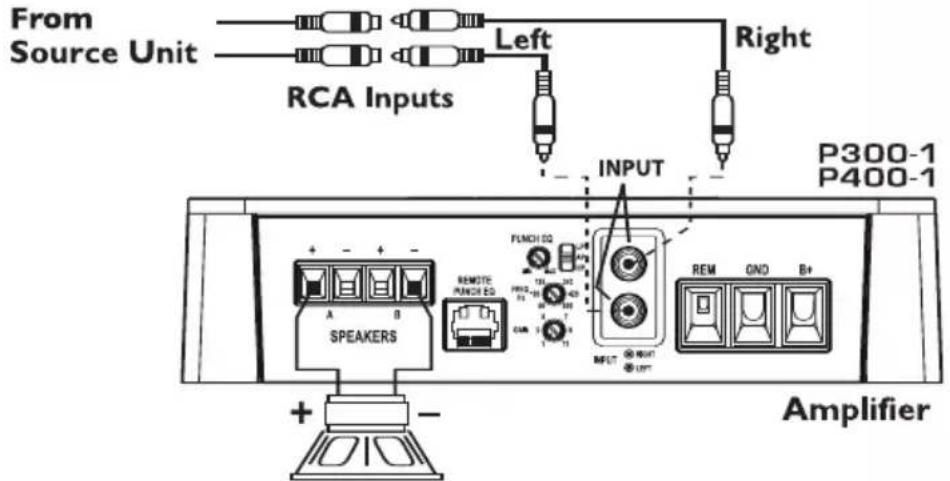

3. Connectez le signal à l'ampli en branchant les cables RCA dans les prises d'entree de l'ampli.

MISE EN GARDE : Assurez-vous toujours que l'ampli est eteint ou debranché avant de connecter les cables RCA.Toute négligence a cet egard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

1. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tete pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassin car cela pourrait cause un fonctionnement instable.
2. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifie toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes.Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

FUNCTIONAMENTO

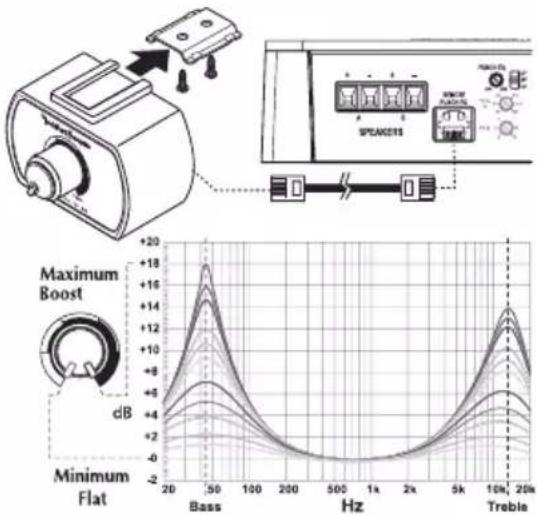

TELECOMMANDE D'EGALISEUR PUNCH (en option)

REMARQUE: Les modeles precedents (antérieurs à 2007) de télécommandes de basses Punch et Para-Punch ne fonctionneront pas avec ces amplificateurs.

REMARQUE: Suivez le mode d'emploi livre avec la télécommande pourCHOISIR parmi les differents types de montage celui que vous preferz.

InstallesVite

1. Servez-vous des vis fournies pour installer l'attache de fixation.
2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.
3. Placez le cable, reliez à la télécommande et à l'amplificateur.

Fonctionnement

1. Fonctionnement identique à celui de l'égaliseur Punch, voir ci-dessous.

REMARQUE: Une fois connectee, la télécommande

d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

MISE EN GARDE : Une forte amplification peut produit un excès de mouvement de la membrane, ce qui peut l'endommager.

ÉGALISEUR PUNCH

Fonctionne de pair avec le commutateur de filtré passif.

Assure une amplification variable des basses en mode LP (passe-bas).

Assure une amplification variable des medium/basses et des aigus en mode HP (passe-haut) (P300-1/P400-1).

En mode AP (passe-tout), les fréquences des basses et des aigus sont amplifiées (P300-1/P400-1).

Réglez-le selon vous goût tout en écouteant le système.

REMARQUE: Une fois connectée, la télécommande d'égaliseur Punch en option remplace la commande de l'égaliseur Punch sur l'ampli.

RÉGLAGE DE LA FREQUENCY DU FILTRE PASSIF (P300-1/P400-1)

Lorsque le sélecteur est en position HP,l'amplificateur est en mode passer-haut,ce qui laisseisser passer les fréquences situées au-dessus du point de coupure, régable de 50 à 500 Hz.

Lorsque le sélecteur est en position AP, l'amplificateur est en mode passé-tout, ce qui empêche tout filtrage et laïssse passer toutes les fréquences.

Lorsque le sélecteur est en position LP,l'amplificateur est en mode passe-bas, ce qui laisseisser les fréquences situées au-dessous du point de coupure, régable de 50 à 500 Hz.

Baissez complètement le niveau du filtr. Le système audio étant en fonctionnement, augmentez le niveau du filtr e graduèlement jusqu'à atteindre le point de fréquence youlu.

RéGLAGE DE LA FREQUENCY DU FILTRE PASSIF (P500-1bd/P700-1bd/P1000-1bd)

Lorsque le selecteur

La fréquence du filtré peut être ajustée de 35 à 250 Hz. Le filtré est régé sur un fonctionnement en mode LP (passe-bas) uniquement.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduellément jusqu'à atteindre le point de fréquence voulu.

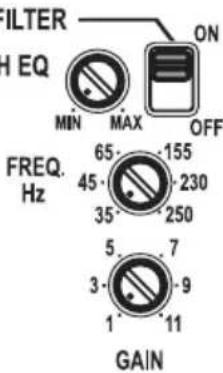

FILTRINFRASONIQUE(P500-1bd/P700-1bd/P1000-1bd)

Lorsque l'interrupteur est mis sur « ON», le filtré infrasonique 28 Hz est activé et limite les basses fréquences transmises au haut-parleur de

graves. Reglez-le selon vous goût en écouteant le système d'une façon puis de l'autre.

REMARQUE: Nous recommendons d'employer le filtré infrasonique en cas d'utilisation de haut-parleurs de graves de petit diamètre avec cet ampli.

RéGLAGE DU GAIN

Pour régler le gain,tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens antihoraire).Augmentez le volume de la source audio jusqu'à produit une distorsion audible,puis baissez-le jusqu'à ce que la distorsion devienne inaudible.Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit ajustat.

INFRASONIC FILTER

PUNCH EQ

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleur gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajustat.

MISE EN GARDE :

Evitez de régler le gain de l'ampli trop haut car cela entraine une augmentation significative du bruit et des distorsions.

REMARQUE: pour un réglage plusapprofondi,communiquez avec le support technique de Rockford.

Dépannage

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure 1: verifiez que les connexions de l'ampli sont bien mises.

Verifiez que levoyant POWER est allumé.Si c'est le cas,passez à l'etape 3,sinon poursuivez.

1. Vérifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Verifie que la connexion de mise à la masse est branchée à une surface métallique propre du chassis du vehicule. Procedez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du cable d'allumage à distance.Vérifiez la qualité des connexions des deux cables au niveau de l'ampi, de la stéreo, de la batterie et du porte-fusible. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2:Le voyant de protection ou thermique est allumé.

1. Si levoyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur.Verifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-metre pour voir s'il y a des courts-circuits dans le cablage des haut-parleurs. Le voyant de protection peut s allumer si l'impedance de haut-parleur est trop BASSE.
2. Si le voyageant thermique est allumé, vérifie que l'impédance de haut-parleur est bonne. Refaites le cablage au besoin. Cela peut également indiquer que l'ampli fonctionne à très forté puissance alors que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez l'ampli refroidir. Vérifie que le système de charge du vehicule assure une tension adequate. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appepelez le service à la clientèle.

Procedure 3: Verifie la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables,etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranche l'entree RCA de I'ampli. Branchez l'entree RCA de la stereo test directement a I'entree de I'ampli.

Procedure 4: vérifie l'ampli si un crepitement se produit lorsque vous l'allumez.

1. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ami à la source audio avec un module d'allumage temporisé.

OU

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p.ex.,directement de la batterie).
2. Si le bruit disparait, utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

Procedure 5: vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

OU

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entree de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

ou

1. Ajoutez un deuxieme fil de masse allant de la borne négative de la batterie au métal du chassis ou au bloc-moteur du vehicule.

OU

1. Faites effectuer par toute mécanique un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

CHARACTERISTIQUES

MODELE - PUNCH P300-1 P400-1 P500-1bd P700-1bd P1000-1bd

Puisance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 Mono 150 Watts x 1 200 Watts x 1 250 Watts x 1 225 Watts x 1 250 Watts x 1
Charge de 2 Ω Mono	300 Watts x 1	400 Watts x 1	400 Watts x 1	450 Watts x 1	500 Watts x 1
Charge de 1 Mono --	500 Watts x 1	700 Watts x 1	1000 Watts x 1
Dimensions:	Hauteur	5,71 cm	5,71 cm	5,71 cm	5,71 cm
	Largeur	19,37 cm	19,37 cm	19,37 cm	19,37 cm
	Longueur	22,80 cm	22,80 cm	26,03 cm	36,50 cm
Capacité du fusible de la batterie exter ne	60A	60A	100A	100A	140A

Rapport signal/bruit (pondéré A) À 1 watt dans 4 Ohms	≥80 dB
Rapport signal/bruit (pondéré A) Pour une puissance nominale dans 4 Ohms	≥100 dB
Pente d'attenuation du filtré	12 dB/octave Butterwort
Fréquence du filtré (P300-1/P400-1)	variable de 50 Hz à 500 Hz
Fréquence du filtré (P500-1bd/P700-1bd/P1000-1bd)	variable de 35 Hz à 250 Hz
Réponse en fréquence (P300-1/P400-1)	de 20 Hz à 20 kHz ±1,0 dB
Réponse en fréquence (P500-1bd - P1000-1bd)	de 20 Hz à 250 Hz ±1,0 dB
Plage de réglage de tension de signal	Variable de 150 mV à 4 V (entée RCA)
Protection	Le dispositif de protection de court-circuit arrêté l'ampli en cas de détéction d'une d'impédance trop basse ou d'un court-circuit au niveau des cables de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.
Égalisation PEQ (égalisation Punch)	Variable de 0 dB à +18 dB @ 45 Hz ou de 0 dB à +12 dB @ 12 kHz (P300-1/P400-1)
Impédance d'entrée	20 k-ohms
Filtre infrasonique (P500-1bd/P700-1bd/ P1000-1bd)	Sélectable 12 dB/octave, -3 dB @ 28 Hz
Tension de fonctionnement	de 9 à 16 Vcc
Entrées symétriques	Oui
RRMC (rapport de réjection en mode commun)	>55 dB @ 1 kHz
Facteur d'amortissement	>200
THD+N (Distorsion harmonique totale+bruit)(P300-1/P400-1)	< 0,1% @ 2 Ohms
THD+N (Distorsion harmonique totale+bruit)(P500-1bd/P700-1bd/P1000-1bd)	< 0,8% @ 1 Ohms

Ces specifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio,haut-parleurs, proceseurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreeés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agreeé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agree Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
   4.Tout produit dont le numero de série a ete oblitere,altere ou enleve
4. Dommages suivés infliées à d'autres composants
   6.Tout produit achete en dehors des Etats-Unis
   7.Tout produit qui n'a pas ete achete aupres d'un distributeur agreé Rockford Fosgate

Limineturlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciamilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agreé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide,appelez le service à la clientele Rockford au 1-800-669-9899.Vous devez obtenir un numero d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entierement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agreeé pour plus de détails.

Estimado cliente,

Impedenza d'ingresso

Filtro subsonico (P500-1bd/P700-1bd/P1000-1bd)

Tensione operativa

Ingressi equilibrati
