IBEAM IB-200 - Transducteur tactile Rockford Fosgate - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transducteur tactile (shaker)
Marque	Rockford Fosgate
Modèle	IBEAM IB-200
Dimensions (H × L × P)	5.08 × 10.79 × 17.46 cm
Poids	1.13 kg
Force par watt	11.1 Newtons/Watt
Puissance efficace admissible	100 watts
Puissance de crête admissible	250 watts
Impédance	4 ohms
Réponse en fréquence	20 à 800 Hz
Protection contre les surcharges	Fusible CTP à réenclenchement automatique
Alimentation	Nécessite un amplificateur 4 ohms stable, 100-250 watts RMS
Câble de connexion recommandé	Fil d'enceinte de calibre 12 ou 16 AWG
Filtre passe-bas recommandé	Fréquence de coupure de 100 à 300 Hz
Installation véhicule	Montage sous le siège ou la console centrale
Installation cinéma maison	Montage sous un fauteuil de cinéma ou de jeu
Garantie	1 an (acheteur initial, États-Unis)
Service après-vente	Contacter le revendeur agréé Rockford Fosgate
Entretien et nettoyage	Aucun entretien spécifique requis ; éviter l'humidité et les chocs
Sécurité	Montage solide obligatoire ; protéger les câbles ; respecter les consignes d'installation
Pièces détachées et réparabilité	Fusible CTP réenclenchable ; en cas de dommage interne, contacter le SAV

FOIRE AUX QUESTIONS - IBEAM IB-200 Rockford Fosgate

Quelle est la puissance recommandée pour l'amplificateur ?

Tout amplificateur 4 ohms stable fournissant au moins 100 watts RMS convient. Pour une expérience optimale, utilisez un amplificateur de 150 à 250 watts sous 4 ohms.

Comment installer le transducteur IBeam dans un véhicule ?

Montez le transducteur sous la face inférieure du cadre du siège ou sous la console centrale. Utilisez au moins six vis de montage, pré-percez des avant-trous, et assurez-vous que les éléments environnants sont solidement fixés pour éviter les cliquetis.

Comment installer le transducteur dans un cinéma maison ?

Retournez le fauteuil, trouvez un endroit solide en bois sous le siège (idéalement au centre arrière), percez des avant-trous et fixez le transducteur avec au moins six vis. Assurez-vous que le mouvement du fauteuil n'est pas entravé et qu'il y a un espace de circulation d'air.

Quelle fréquence de coupure utiliser pour l'amplificateur ?

Réglez l'amplificateur en mode passe-bas (LP) avec une fréquence de coupure entre 100 et 300 Hz. Si le son est trop aigu, abaissez la fréquence de coupure, par exemple à 150 Hz.

Le transducteur ne produit aucun son, que faire ?

Vérifiez que l'amplificateur est allumé, que les fils d'enceinte sont correctement connectés et que la polarité est respectée. Vérifiez également le signal d'entrée de l'amplificateur. Si le problème persiste, il peut y avoir des dommages internes ; contactez le service après-vente.

Pourquoi les vibrations sont-elles faibles ?

Augmentez le gain de l'amplificateur. Certains enregistrements anciens manquent de graves profonds. Assurez-vous que l'amplificateur délivre suffisamment de puissance (au moins 100 watts RMS).

Comment résoudre les vibrations indésirables ?

Vérifiez que le transducteur est solidement monté et que tous les éléments environnants sont fixés. Si le fauteuil n'est pas un modèle de cinéma maison, il peut générer des bruits. Localisez la source du bruit et amortissez les vibrations.

Que faire si l'appareil cesse de fonctionner après une utilisation intensive ?

Laissez le fusible CTP se réenclencher automatiquement (3 à 5 minutes). Baissez les réglages de l'amplificateur pour éviter une surcharge. Si le problème persiste, contactez le service après-vente.

Quelle est la période de garantie ?

Le transducteur IBeam est garanti 1 an pour l'acheteur initial auprès d'un distributeur agréé Rockford Fosgate aux États-Unis. La garantie couvre les défauts de fabrication mais pas les dommages dus à un usage abusif, à l'eau ou au transport.

Puis-je utiliser le transducteur avec un système audio sans sortie subwoofer ?

Oui, mais vous devez utiliser un filtre passe-bas externe réglé entre 100 et 300 Hz pour isoler les basses fréquences. Connectez le filtre à la sortie d'enceinte de l'amplificateur principal.

MODE D'EMPLOI IBEAM IB-200 Rockford Fosgate

Installation & Operation Installation et fonctionnement Instalación y funcionamiento

CONTENTS

Outils requis pour l'installation 8

Caractéristiques techniques du transducteur IBeam ..... 8

Spécifications de l'amplificateur recommandé .... 8

Introduction et précautions 9

Installation dans un véhicule 10

Installation dans un cinéma maison ....II-12

Dépannage ......13

Garantie 13

Outils requis pour l'installation.

Perceuse

Mèches de perceuse pour les avant-trous. 1/8 po (3 mm)

Embout cruciforme n° 2 avec rallonge OU tournevis cruciforme n° 2.

Coupe-fils

Pince à dénuder (calibre 16/14 ou 12 AWG)

Le branchement du transducteur tactile IBeam nécessite également une longueur suffisante de fil d'enceinte de calibre 16/14 ou 12 AWG (American Wire Gauge).

Caractéristiques techniques du transducteur tactile IBeam

Référence: IB-200

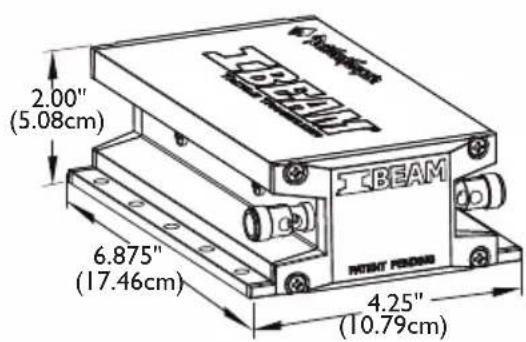

Dimensions (H × W × D): 2,0 × 4,25 × 6,875 po (5.08 × 10.79 × 17.46 cm)

Poids: 2,5 lb (1,13 kg)

Force par watt: 2,5 lb/Watt (11.1 Newtons/Watt)

Puissance efficace admissible: 100 watts

Puissance de crête admissible: 250 Watts

Protection contre les surcharges: Fusible CTP à réenclenchement automatique

Impédance: 4-ohms

Réponse en fréquence: 20 à 800 Hz

Spécifications de l'amplificateur recommandé

Tout amplificateur 4 ohms stable fournissant au moins 100 watts de puissance efficace sous 4 ohms suffit à alimenter le transducteur IBeam. Les amplificateurs fournissant 150 à 250 watts sous 4 ohms offrent la meilleure expérience.

INTRODUCTION ET PRECAUTIONS

IBEAM® Transducteur tactile IB-200

Merci d'avoir acheté le transducteur vibrotactile IBeam IB-200. Le transducteur tactile IBeam est la nouvelle référence mondiale en matière de performance vibrotactile. Il délivre des basses profondes et puissance et un son large bande précis qui amélioreront la qualité sonore de toute musique sur votre système de cinéma maison ou dans votre véhicule..

Protégez vos oreilles (Practice Safe Sound™)

L'exposition prolongée à des niveaux de pression sonore dépassant 100 dB peut entraîner une perte auditive permanente. Les systèmes audio pour automobile peuvent produire des niveaux de pression sonore dépassant largement 130 dB. Faites preuve de bon sens et protégez vos oreilles..

Ce symbole accompagné du mot « MISE EN GARDE » est destiné à attirer l'attention de l'utilisateur sur des instructions importantes. Le non-respect de ces instructions entraînera des dommages corporels graves, voire la mort.

Ce symbole accompagné du mot « ATTENTION » est destiné à attirer l'attention de l'utilisateur sur des instructions importantes. Le non-respect de ces instructions peut entraîner des dommages corporels ou endommager l'appareil.

ATTENTION : Afin de prévenir tout dommage corporel ou matériel, veuillez lire et respecter les instructions données dans cette notice. Cela vous permettra de profiter au mieux de votre appareil et d'éviter les ennuis.

ATTENTION : Afin de prévenir les dommages corporels et matériels, le transducteur tactile IBeam doit être monté solidement avant l'emploi.

ATTENTION : Le transducteur tactile lBeam contient un puissant moteur magnétique. Ne mettez jamais une bande d'enregistrement ou un moniteur vidéo à proximité directe d'un aimant puissant.

Pour l'installation dans un cinéma maison

ATTENTION : Si vous n'êtes pas sûr(e) de pouvoir installer cet appareil vous-même, confiez la tâche à un technicien qualifié.

ATTENTION : Avant l'installation, éteignez et débranchez votre équipement pour éviter d'endommager l'appareil et prévenir les risques d'incendie et de dommages corporels.

Pour l'installation dans un véhicule

ATTENTION : En raison des consignes de montage à respecter pour installer le transducteur tactile lBeam dans un véhicule, il est fortement recommandé de le faire installer par un technicien Rockford Fosgate qualifié.

ATTENTION : Avant l'installation, débranchez le pôle négatif (-) de la batterie pour éviter d'endommager l'appareil et prévenir les risques d'incendie et de dommages corporels.

INSTALLATION DANS UN VEHICULE

ATTENTION : En raison des consignes de montage à respecter pour installer le trans-ducteur tactile lBeam dans un véhicule, il est fortement recommandé

de le faire installer par un technicien Rockford Fosgate qualifié.

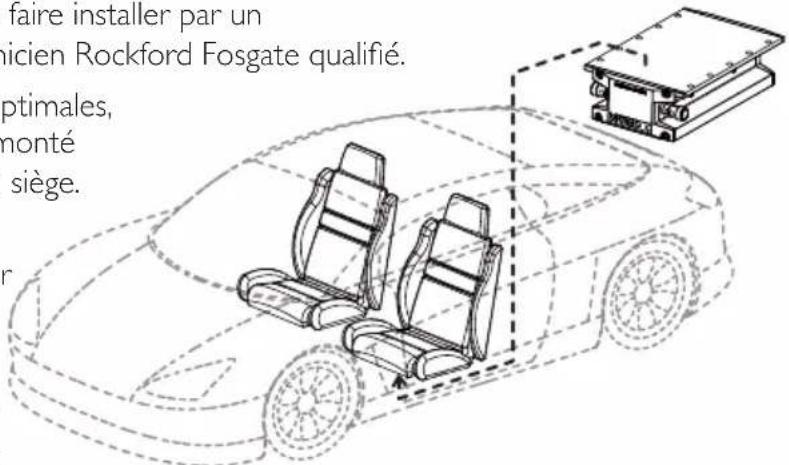

Pour fournir des performances optimales, le transducteur lBeam doit être monté sur la face inférieure du cadre du siège.

Si votre siège ne permet pas un montage adéquat, le transducteur IBeam peut être monté sous la console centrale,

Quel que soit l'emplacement de montage du transducteur IBeam, assurez-vous que tous les éléments environnants sont solidement fixés, sans quoi ils produiront un cliquetis lors du fonctionnement du transducteur.

Branchement au véhicule

ATTENTION : Avant l'installation, débranchez le pôle négatif (-) de la batterie pour éviter d'endommager l'appareil et prévenir les risques d'incendie et de dommages corporels.

Le transducteur lBeam peut être alimenté par tout amplificateur 4 ohms stable fournissant au moins 100 watts de puissance efficace sous 4 ohms. Les amplificateurs fournissant 150 à 250 watts sous 4 ohms offrent la meilleure expérience.

1. Préacheminez les fils d'enceinte de calibre AWG 12 ou 16 du transducteur lBeam jusqu'à l'amplificateur.

ATTENTION : Veillez à faire passer les fils là où ils ne risquent pas d'être endommagés par des arêtes vives ou par le mouvement du siège.

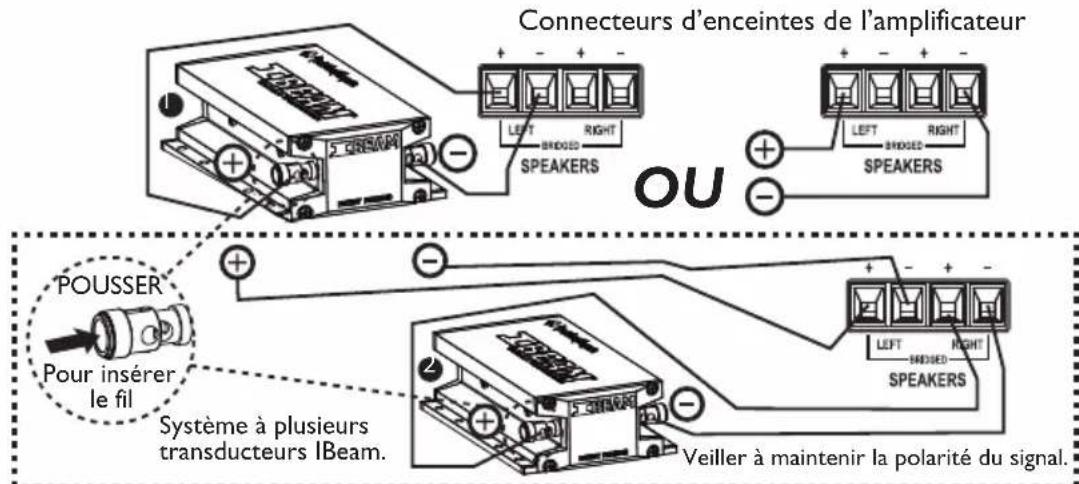

1. Connectez les fils d'enceinte au transducteur lBeam et marquez-les pour assurer la bonne polarité du signal lors du branchement à l'amplificateur.
2. Suivez les instructions du fabricant de l'amplificateur pour le connecter au système du véhicule.
3. Connectez les fils d'enceinte du transducteur lBeam à la sortie de l'amplificateur. Veillez à maintenir la bonne polarité du signal pour assurer des performances optimales.
4. Pour assurer des performances optimales, mettez l'amplificateur en mode passe-bas (LP) avec une fréquence de coupure de 100 à 300 Hz.

INSTALLATION DANS UN CINEMA MAISON

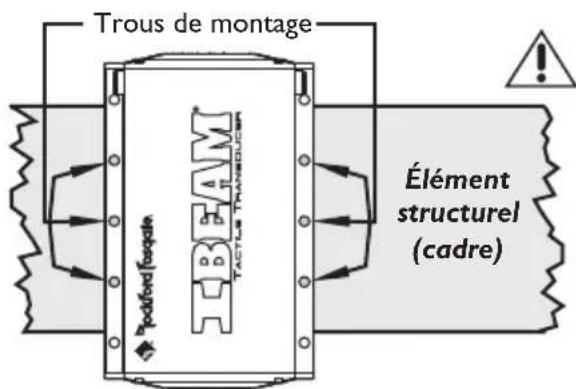

Dans de nombreux cas, le transducteur tactile lBeam peut se monter en utilisant directement les dix trous de montage d'origine.

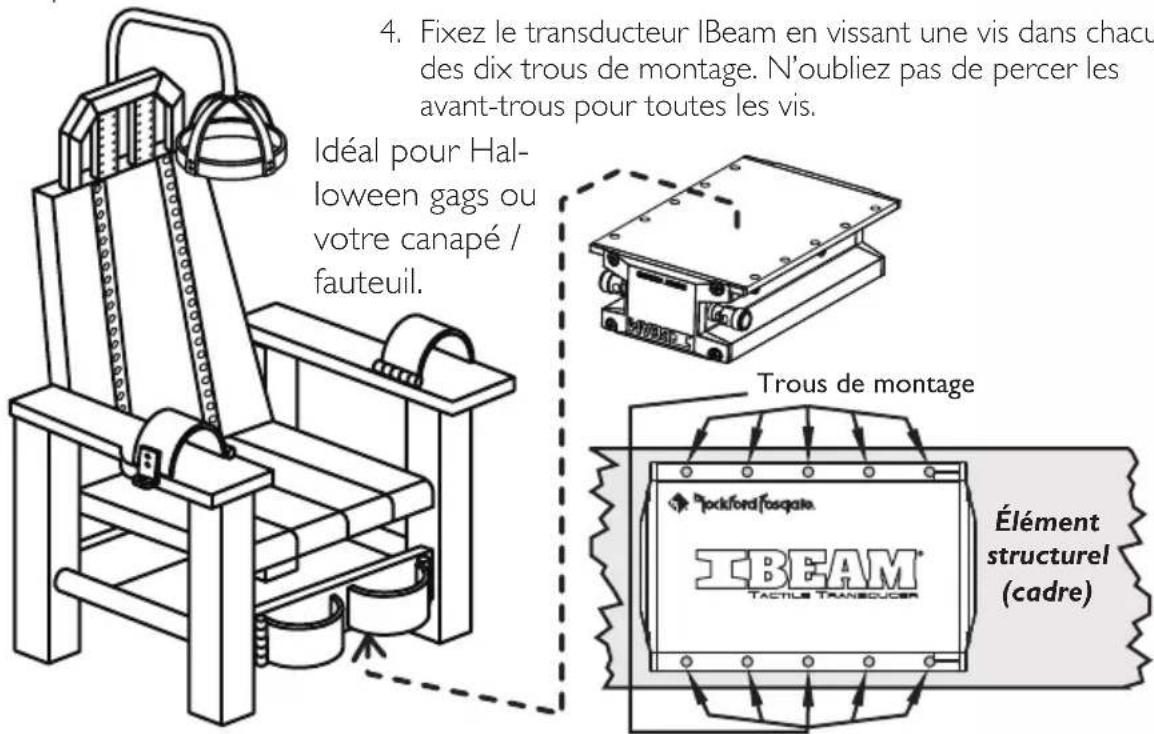

Montage sur un fauteuil de cinéma maison ou de jeu multimédia

Les fauteuils de cinéma maison actuels permettent généralement un montage direct du transducteur IBeam. Il est conseillé de prendre contact avec le fabricant du fauteuil pour obtenir ses recommandations quant au montage des appareils vibrotactiles.

I. Retournez soigneusement le fauteuil. Calez-le bien de façon à prévenir tout risque de dommages pendant l'installation. Procédez toujours avec prudence pour déplacer un fauteuil de cinéma maison, car ces articles sont souvent lourds et difficiles à manœuvrer. Obtenez de l'aide si nécessaire.
2. Trouvez sur le dessous du siège un endroit qui permette une fixation solide à un élément structurel en bois. L'endroit idéal se situe vers le centre de la partie arrière du dessous du siège. Si l'appareil n'est pas monté sur le dessous du siège, choisissez sur le cadre un emplacement situé près du centre de la partie arrière. Vérifiez qu'il reste un dégagement adéquat pour les moteurs et mécanismes de réglage du siège. Assurez-vous qu'il reste un espace de circulation d'air entre le sol et le transducteur IBeam monté. N'utilisez jamais le transducteur IBeam pour soutenir le siège.
3. Percez les avant-trous et fixez le transducteur IBeam à l'endroit désiré en utilisant les vis fournies. Vérifiez que les mouvements du fauteuil s'effectuent librement sur toute leur course. Si le mouvement du siège est entravé ou s'il devient difficile à déplacer, trouvez un autre emplacement.

ATTENTION : Pour empêcher des dommages, des dommages à l'unité et/ou lematériel environnant, le transducteur IBeam doivent êtresolidement montés de six (6) vis au minimum.

INSTALLATION DANS UN CINEMA MAISON

Branchement au cinéma maison

ATTENTION : Si vous n'êtes pas sûr(e) de pouvoir installer cet appareil vous-même, confiez la tâche à un technicien qualifié.

ATTENTION : Avant l'installation, éteignez et débranchez votre équipement pour éviter d'endommager l'appareil et prévenir les risques d'incendie et de dommages corporels.

Le transducteur lBeam peut être alimenté par tout amplificateur 4 ohms stable fournissant au moins 100 watts de puissance efficace sous 4 ohms. Les amplificateurs fournissant 150 à 250 watts sous 4 ohms offrent la meilleure expérience.

1. Préacheminez les fils d'enceinte de calibre AWG 12 ou 16/14 du transducteur IBeam jusqu'au système de cinéma maison.

ATTENTION : Veillez à faire passer les fils là où ils ne risquent pas de faire trébucher quelqu'un ou d'être endommagés par des arêtes vives ou par les mouvements du mobilier ou des personnes présentes.

1. Connectez les fils d'enceinte au transducteur lBeam et marquez-les pour maintenir la bonne polarité du signal lors du branchement à l'amplificateur..

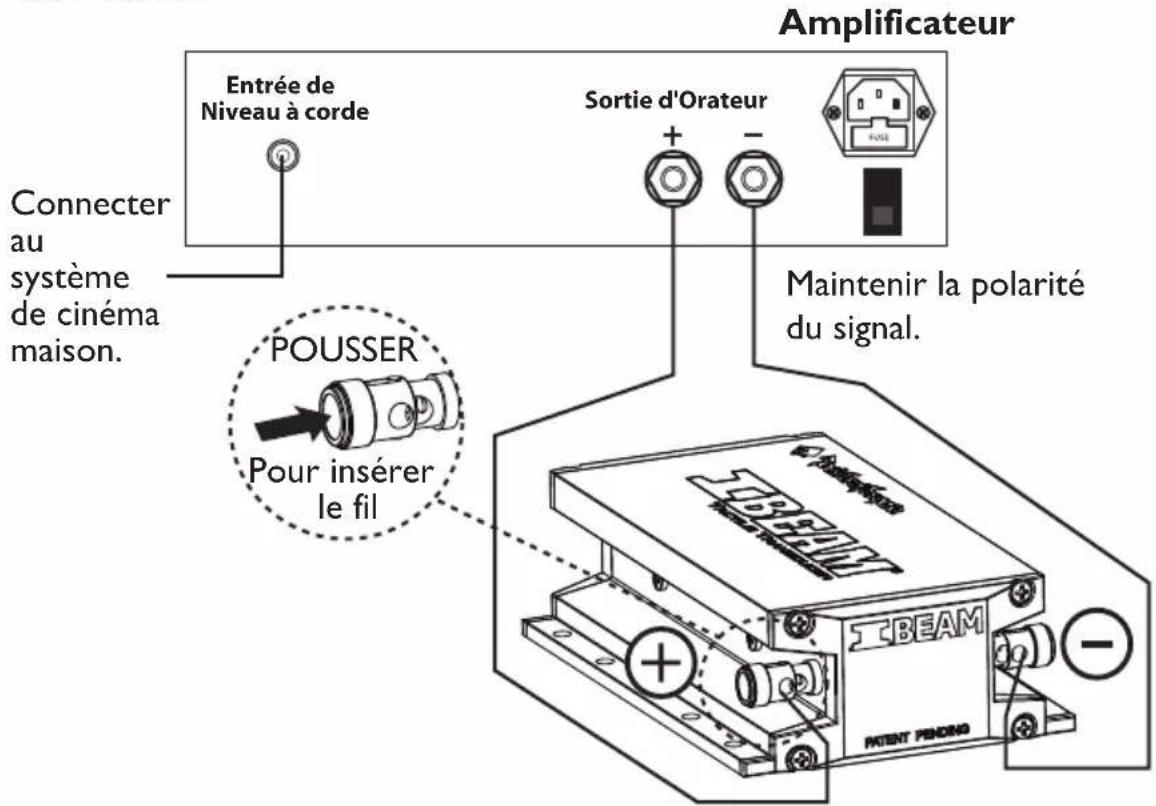

Branchement à un système équipé d'une sortie d'extrêmes graves (Sub).

1. Suivez les instructions du fabricant de l'amplificateur pour le connecter à la sortie d'extrêmes graves (Sub) de votre système de cinéma maison.

2. Connectez les fils d'enceinte du transducteur lBeam à la sortie de l'amplificateur. Veillez à maintenir la bonne polarité du signal pour assurer des performances optimales.

Branchement à un système sans sortie d'extrêmes graves.

1. Le branchement à un système sans sortie d'extrêmes graves nécessite un filtre passe-bas. Un filtre passe-bas réglé sur une fréquence de coupure de 100 à 300 Hz donne les meilleurs résultats.

DEPANNAGE

SYMPTÔME CAUSE SOLUTION

Faiblesse dans les graves (vibrations) et/ou le niveau de la source d'entrée	Réglage bas Augmenter le gain de l'amplificateur
	Beaucoup d'enregistrements anciens manquent de graves profonds
L'appareil ne produit Fils aucun son Amplificateur été teint Allumer l'amplificateur	déconnectés Vérifier le branchement des fils d'enceinte
	Vérifier les branchements et le signal à l'entrée de l'amplificateur
	Dommages internes à l'appareil	Prendre contact avec le service après-vente
Son trop aigu Fréquence L'abaisser davantage selon sa préférence	de coupure trop haute Régler la fréquence de coupure sur 150 Hz
	Insaller un filtre de coupure
Vibrations indésirables montage et rectifier les problèmes	Montage incorrect	Examiner les instructions de
	Acheter un fauteuil spécial
Le siège utilisé n'est pas un fauteuil de cinéma maison	Localiser la source du bruit et
Fauteuil de mauvaise facture amortir les vibrations	Protection contre les surcharges activée	Laisser le fusible se réendlender (3 à 5 min)
L'appareil cesse de fonctionnerBaisser les réglages de l'amplificateur

GARANTIE LIMITEE

Le transducteur tactile IBeam est garanti I an. Cette garantie s'applique seulement à l'acheteur initial d'un produit Rockford acheté auprès d'un distributeur agréé Rockford Fosgate aux États-Unis. Pour obtenir une réparation, l'acheteur doit présenter à Rockford une copie de la facture précisant le nom du client, l'adresse du distributeur, le produit acheté et la date d'achat.

Les produits s'avérant défectueux pendant la période de garantie seront réparés ou remplacés (par un produit considéré comme équivalent) à la discrétion de Rockford.

Ce qui n'est pas couvert :

I. Dommages résultant du transport, d'un accident, d'un contact avec l'eau, d'un vol ou d'un usage abusif ou inadéquat.
2. Frais et dépenses liés au retrait ou la réinstallation du produit
3. Opérations de maintenance effectuées par toute personne autre que Rockford ou un centre de service agréé par Rockford Fosgate
4. Tout produit dont le numéro de série a été effacé, modifié ou retiré.
5. Dommages consécutifs causés à d'autres appareils.

Limitation des garanties implicites

Les garanties implicites, notamment celles de valeur marchande et d'adéquation à un usage particulier, sont limitées en durée à la période de garantie expresse précisée ci-dessus. Certains États ne permettant pas de limiter la durée d'une garantie implicite, il est possible que cette limitation ne s'applique pas à votre cas. Personne n'est autorisé à assumer pour Rockford Fos-gate quelque autre responsabilité que ce soit relativement à la vente du produit.

Pour toute demande de service après-vente

Prenez contact avec le revendeur agréé Rockford Fosgate chez qui vous avez acheté ce produit. Si vous avez besoin d'assistance supplémentaire, veuillez appeler le service à la clientèle de Rockford au 1-800-669-9899.
