IBEAM IB-200 - Transductor táctil Rockford Fosgate - Manual de uso y guía de instrucciones gratis

Tipo de producto	Transductor táctil (shaker)
Marca	Rockford Fosgate
Modelo	IBEAM IB-200
Dimensiones (Alto × Ancho × Profundidad)	5.08 × 10.79 × 17.46 cm
Peso	1.13 kg
Fuerza por vatio	11.1 Newtons/vatio
Potencia eficaz admisible	100 vatios
Potencia máxima admisible	250 vatios
Impedancia	4 ohmios
Respuesta en frecuencia	20 a 800 Hz
Protección contra sobrecargas	Fusible PTC de rearme automático
Alimentación	Requiere un amplificador estable de 4 ohmios, 100-250 vatios RMS
Cable de conexión recomendado	Cable de altavoz de calibre 12 o 16 AWG
Filtro pasa-bajos recomendado	Frecuencia de corte de 100 a 300 Hz
Instalación en vehículo	Montaje debajo del asiento o de la consola central
Instalación en cine en casa	Montaje debajo de un sillón de cine o de juego
Garantía	1 año (comprador inicial, Estados Unidos)
Servicio postventa	Contactar al distribuidor autorizado de Rockford Fosgate
Mantenimiento y limpieza	No requiere mantenimiento específico; evitar la humedad y los golpes
Seguridad	Montaje sólido obligatorio; proteger los cables; respetar las instrucciones de instalación
Piezas de repuesto y reparabilidad	Fusible PTC rearmable; en caso de daño interno, contactar al servicio postventa

Preguntas frecuentes - IBEAM IB-200 Rockford Fosgate

¿Cuál es la potencia recomendada para el amplificador?

Cualquier amplificador estable de 4 ohmios que proporcione al menos 100 vatios RMS es adecuado. Para una experiencia óptima, use un amplificador de 150 a 250 vatios a 4 ohmios.

¿Cómo instalar el transductor IBeam en un vehículo?

Monte el transductor debajo de la parte inferior del marco del asiento o debajo de la consola central. Use al menos seis tornillos de montaje, pretaladre agujeros guía y asegúrese de que los elementos circundantes estén firmemente fijados para evitar ruidos.

¿Cómo instalar el transductor en un cine en casa?

Voltee el sillón, encuentre un lugar sólido de madera debajo del asiento (idealmente en el centro trasero), taladre agujeros guía y fije el transductor con al menos seis tornillos. Asegúrese de que el movimiento del sillón no se vea obstaculizado y que haya espacio para la circulación de aire.

¿Qué frecuencia de corte usar para el amplificador?

Configure el amplificador en modo pasa-bajos (LP) con una frecuencia de corte entre 100 y 300 Hz. Si el sonido es demasiado agudo, baje la frecuencia de corte, por ejemplo a 150 Hz.

El transductor no produce ningún sonido, ¿qué hacer?

Verifique que el amplificador esté encendido, que los cables de altavoz estén correctamente conectados y que se respete la polaridad. Verifique también la señal de entrada del amplificador. Si el problema persiste, puede haber daños internos; contacte al servicio postventa.

¿Por qué las vibraciones son débiles?

Aumente la ganancia del amplificador. Algunas grabaciones antiguas carecen de graves profundos. Asegúrese de que el amplificador entregue suficiente potencia (al menos 100 vatios RMS).

¿Cómo resolver las vibraciones no deseadas?

Verifique que el transductor esté firmemente montado y que todos los elementos circundantes estén fijados. Si el sillón no es un modelo de cine en casa, puede generar ruidos. Localice la fuente del ruido y amortigüe las vibraciones.

¿Qué hacer si el dispositivo deja de funcionar después de un uso intensivo?

Deje que el fusible PTC se rearme automáticamente (3 a 5 minutos). Baje los ajustes del amplificador para evitar una sobrecarga. Si el problema persiste, contacte al servicio postventa.

¿Cuál es el período de garantía?

El transductor IBeam tiene garantía de 1 año para el comprador inicial en un distribuidor autorizado de Rockford Fosgate en los Estados Unidos. La garantía cubre defectos de fabricación pero no daños por uso indebido, agua o transporte.

¿Puedo usar el transductor con un sistema de audio sin salida de subwoofer?

Sí, pero debe usar un filtro pasa-bajos externo configurado entre 100 y 300 Hz para aislar las frecuencias bajas. Conecte el filtro a la salida de altavoz del amplificador principal.

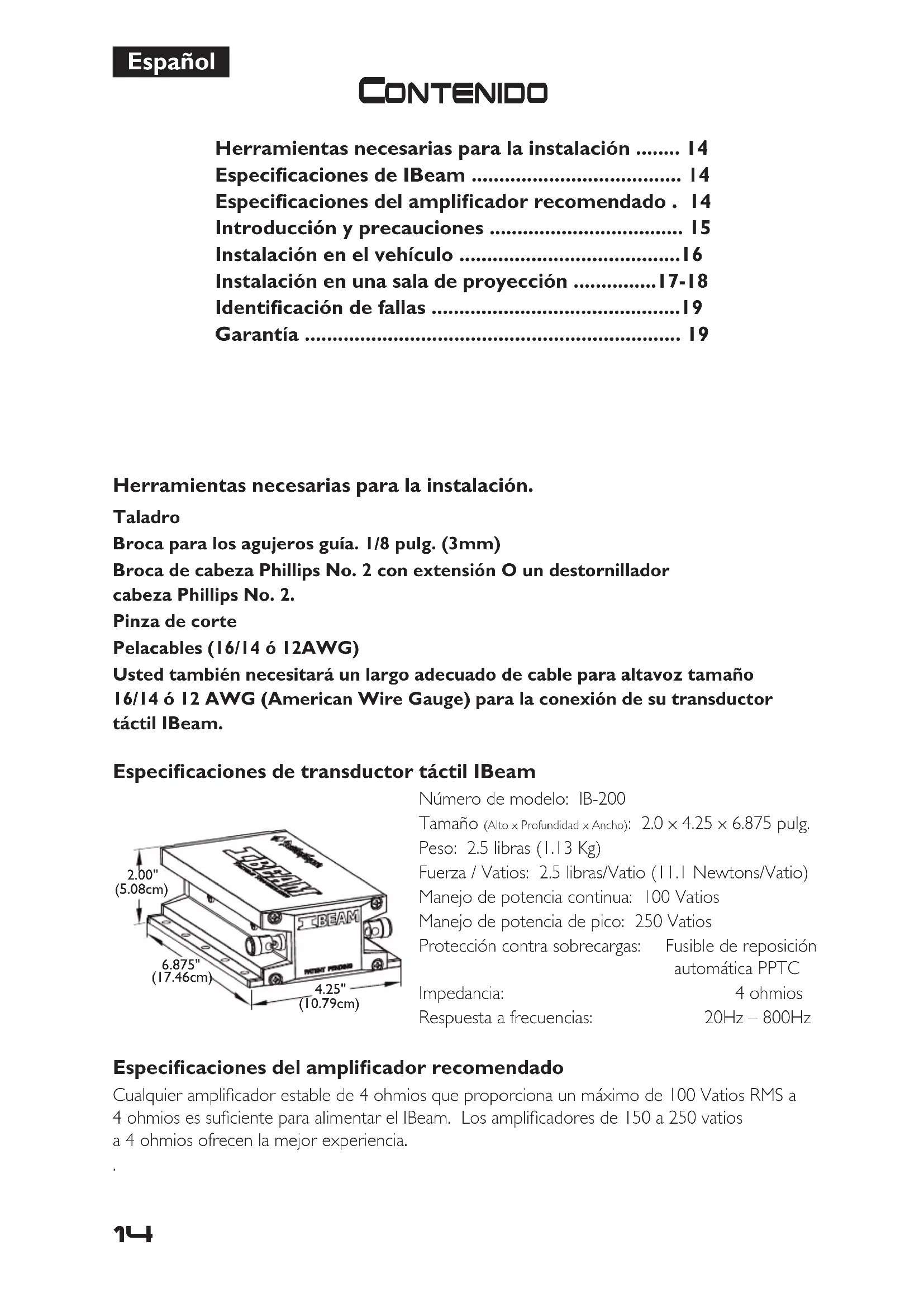

MANUAL DE USUARIO IBEAM IB-200 Rockford Fosgate

Herramientas necesarias para la instalación ..... 14

Especificaciones de IBeam 14

Especificaciones del amplificador recomendado. 14

Introducción y precauciones 15

Instalación en el vehículo ......16

Instalación en una sala de proyección .....17-18

Identificación de fallas ....19

Garantía 19

Herramientas necesarias para la instalación.

Taladro

Broca para los agujeros guía. I/8 pulg. (3mm)

Broca de cabeza Phillips No. 2 con extensión O un destornillador cabeza Phillips No. 2.

Pinza de corte

Pelacables (16/14 ó 12AWG)

Usted también necesitará un largo adecuado de cable para altavoz tamaño 16/14 ó 12 AWG (American Wire Gauge) para la conexión de su transductor táctil IBeam.

Especificaciones de transductor táctil IBeam

Número de modelo: IB-200

Tamaño (Alto x Profundidad x Ancho): 2.0 × 4.25 × 6.875 pulg.

Peso: 2.5 libras (1.13 Kg)

Fuerza / Vatios: 2.5 libras/Vatio (11.1 Newtons/Vatio)

Manejo de potencia continua: 100 Vatios

Manejo de potencia de pico: 250 Vatios

Protección contra sobrecargas: Fusible de reposición automática PPTC

Impedancia: 4 ohmios

Respuesta a frecuencias: 20Hz – 800Hz

Especificaciones del amplificador recomendado

Cualquier amplificador estable de 4 ohmios que proporciona un máximo de 100 Vatios RMS a 4 ohmios es suficiente para alimentar el IBeam. Los amplificadores de 150 a 250 vatios a 4 ohmios ofrecen la mejor experiencia.

INTRODUCCION Y PRECAUCIONES

IBEAM® Transductor táctil IB-200

Muchas gracias por comprar el transductor vibrotáctil IBeam IB-200. El transductor táctil IBeam es la nueva norma mundial en rendimiento vibrotáctil. Entrega un bajo profundo y poderoso y una salida de sonido de banda ancha precisa que mejorará la calidad del sonido de cualquier música en la sala de proyección de su casa o en su vehículo.

La exposición continua a niveles de presión de sonido mayores de 100 dB puede causar la pérdida permanente de oído. Los sistemas de sonido de alta potencia de automóviles pueden producir niveles de presión de sonido superiores a los 130dB. Use el sentido común y use el sonido de manera segura.

Este símbolo con la palabra “ADVERTENCIA” está destinado a alertar al usuario sobre la presencia de instrucciones importantes. No tener en cuenta estas instrucciones resultará en lesiones graves o muerte.

Este símbolo con la palabra “ PRECAUCIÓN “ está destinado a alertar al usuario sobre la presencia de instrucciones importantes. No tener en cuenta estas instrucciones puede resultar en lesiones o daños a la unidad.

PRECAUCIÓN: Para evitar lesiones y daños a la unidad, lea y siga las instrucciones de este manual. Queremos que disfrute este sistema, no que le cause un dolor de cabeza.

PRECAUCIÓN: Para evitar lesiones, daños a la unidad y/o al equipo circundante, se debe montar el transductor táctil IBeam de manera segura antes de usarlo.

PRECAUCIÓN: El transductor táctil IBeam contiene un poderoso motor magnético. Nunca coloque cintas de vídeo ni monitores en la proximidad de cualquier imán grande.

Instalación en una sala de proyección (Home Theater)

PRECAUCIÓN: Si no está seguro si debe hacer la instalación de este sistema usted mismo, haga que lo instale un técnico calificado en salas de proyección.

PRECAUCIÓN: Antes de efectuar la instalación, apague y desenchufe el equipo para evitar daños a la unidad, incendio y/o posiblemente lesiones.

Para su instalación en vehículos

PRECAUCIÓN: Debido a los requisitos de cómo se debe instalar un transductor IBeam en un vehículo, nosotros recomendamos que lo instale un técnico calificado de Rockford Fosgate.

PRECAUCIÓN: Antes de efectuar la instalación, desconecte el terminal negativo (-) de la batería para evitar daños a la unidad, incendio y/o posiblemente lesiones.

INSTALACION EN EL VEHICULO

PRECAUCIÓN: Debido a los requisitos de cómo se debe instalar un transductor lBeam en un vehículo, nosotros recomendamos que lo instale un técnico calificado de Rockford Fosgate. Para obtener el mejor rendimiento, se debe montar el IBeam en la parte inferior del marco del asiento.

Si su asiento no permite el montaje correcto, se debe montar el IBeam abajo de la consola central.

En cualquier sitio que termine instalando su IBeam, asegúrese de que

los elementos circundantes estén instalados de manera firme y ajustada. Si no, estos artículos van a traquetear cuando funcione el IBeam.

Conexión al vehículo

PRECAUCIÓN: Antes de efectuar la instalación, desconecte el terminal negativo (-) de la batería para evitar daños a la unidad, incendio y/o posiblemente lesiones.

Se puede alimentar el IBeam usando cualquier amplificador estable de 4 ohmios que proporcione un mínimo de 100 vatios RMS a 4 ohmios. Los amplificadores de 150 a 250 vatios a 4 ohmios ofrecen la mejor experiencia.

1. Tienda con anticipación los cables para altavoces tamaño 16 ó 12AWG desde la unidad IBeam al amplificador al que serán conectados.

PRECAUCIÓN: Asegúrese de tender los cables donde no se los dañe debido a que hay bordes filosos o debido al movimiento del asiento.

1. Conecte los cables del altavoz al IBeam y márquelos para mantener la polaridad de señales correcta al conectar al amplificador.
2. Siga las instrucciones proporcionadas junto con el amplificador que se use para conectarlo al sistema del vehículo.
3. Conecte los cables del altavoz desde el IBeam a la salida del amplificador. Asegúrese de mantener la polaridad de señal correcta para obtener el mejor rendimiento.
4. Para obtener el mejor rendimiento ajuste el amplificador para pasabajos (LP) con un ajuste de cruce de 100 a 300hz.

Conexión del altavoz desde el amplificador.

INSTALACION EN UNA SALA DE PROYECCION (HOME THEATER)

En muchas situaciones en las que se puede montar el transductor táctil IBeam directamente usando los 10 agujeros incorporados.

Asiento para sala de proyección/Montaje en una silla para juegos electrónicos

Un asiento contemporáneo para sala de proyección generalmente permite la fijación directa de la unidad IBeam. Le sugerimos que se comunique con el fabricante de su asiento para conseguir sus recomendaciones para el montaje de productos vibrotáctiles.

1. Invierta cuidadosamente el asiento. Sopórtelo de manera que no pueda causar daños durante el proceso de instalación. Siempre debe tener cuidado al mover asientos de salas de proyección pues pueden ser pesados e incómodos de mover. Si es necesario, consiga ayuda.
2. Busque un sitio donde la parte inferior del asiento permita una sólida fijación a los miembros estructurales de madera. El punto ideal sería hacia el centro y hacia la parte posterior de la parte inferior del asiento. Si no se usa el montaje en la parte inferior del asiento busque otro sitio en el asiento que esté cerca de la parte posterior y en el centro. Compruebe que haya espacio libre adecuado desde los motores y los mecanismos de ajuste del asiento. Permita que haya espacio para el aire entre su IBeam y el piso, una vez instalado. Nunca debe usar el IBeam para sostener el asiento.

3. Perfore los agujeros guía y fije el IBeam en el sitio deseado usando los tornillos proporcionados. Compruebe si el movimiento del asiento es libre y completo. Encuentre otro sitio si de alguna manera se impide el movimiento del asiento o si el mismo ahora es difícil de mover.

4. Asegure el IBeam con tornillos en los 10 agujeros de montaje. Recuerde perforar agujeros piloto para todos los tornillos.

PRECAUCIÓN:

Para prevenir lesión, el daños a la unidad y/o el equipo circundante, el transductor táctil de lBeam se deben montar con seguridad por un mínimo de seis (6) tornillos.

INSTALACION EN UNA SALA DE PROYECCION (HOME THEATER)

Conexión a una sala de proyección

PRECAUCIÓN:

Si no está seguro si debe hacer la instalación de este sistema usted mismo, haga que lo instale un técnico calificado en salas de proyección.

PRECAUCIÓN:

Antes de efectuar la instalación, apague y desenchufe el equipo para evitar daños a la unidad, incendio y/o posiblemente lesiones.

Se puede alimentar el IBeam usando cualquier amplificador estable de 4 ohmios que proporcione un mínimo de 100 vatios RMS a 4 ohmios. Los amplificadores de 150 a 250 vatios a 4 ohmios ofrecen la mejor experiencia.

1. Tienda con anticipación los cables para altavoces tamaño 16/14 ó 12AWG desde la unidad IBeam al sistema de la sala de proyección a la que será conectado.

PRECAUCIÓN:

Asegúrese de tender los cables donde no se tropiece con ellos o donde se los pueda dañar debido a que hay bordes filosos o debido al movimiento de muebles o personas.

1. Conecte los cables del altavoz al lBeam y márquelos para mantener la polaridad de señal correcta al conectar al amplificador.

Conexión a un sistema con una sub salida designada.

1. Siga las instrucciones proporcionadas junto con el amplificador que se use para conectarlo a la sub salida del sistema de su sala de proyección.

2. Conecte los cables del altavoz desde el IBeam a la salida del amplificador. Asegúrese de mantener la polaridad de señal correcta para obtener el mejor rendimiento.

Conexión a un sistema sin sub salida.

1. Al conectar a un sistema que no tiene una sub salida designada, se necesitará un cruce. Un cruce con una configuración de 100-300hz ofrecerá el mejor rendimiento.

IDENTIFICACION DE FALLAS

SÍNTOMA CAUSA SOLUCIÓN

Bajo débil (vibraciones) ajustes bajos aumente la ganancia de eleve el nivel de entrada de la fuente		amplificador y/o
poco bajo en la fuente muchas grabaciones viejas no tienen un bajo profundo
La unidad no emite sonidos cables desconectados compruebe el cableado al nivel de los altavoces amplificador apagado encienda el amplificador no hay señal al nivel de línea para compruebe el cableado al amplificar línea y la señal la unidad tiene daños internos comuníquese con servicio al cliente
El sonido tiene un tono la frecuencia de cruce es alta cruce más bajo demasiado alto demasiado ajuste el punto a 150 Hz ajuste más bajo a voluntad
sin cruce	instale el filtro en línea
Vibraciones no deseadas y corrija los problemas de montaje se usó asientos que no son para compre asientos dedicados sala de proyecciones construcción mala de los asientos aíslé el ruido y amortigüe el punto del asiento que emite el sonido		revise las instrucciones de montaje
Deja de funcionar sobrecargas se activó la protección contra (3 a 5 minutos)		permita que se reponga el fusible
baje el ajuste del amperaje

GARANTIA LIMITADA

El transductor táctil IBeam tiene una garantía de I año. Esta garantía cubre sólo al comprador original del producto Rockford comprado de un distribuidor de Rockford Fosgate autorizado en los EE.UU. Para recibir servicio, el comprador debe proporcionar a Rockford una copia del recibo que incluya el nombre del comprador; el nombre del distribuidor; el producto comprado y la fecha de compra.

Se reparará o cambiará, durante el periodo de garantía, los productos que se determine que son defectuosos (con un producto que se considere equivalente) a opción de Rockford.

Lo que no está cubierto

I. Los daños causados por accidente, abuso, uso incorrecto, agua, robo, envío
2. Cualquier costo o gasto relacionado con la extracción o reinstalación del producto.
3. Los servicios efectuado por terceros que no son Rockford ni un Centro de Servicio Autorizado de Rockford Fosgate
4. Cualquier producto en el que se haya distorsionado, alterado o eliminado el número de serie
5. Daños posteriores causados a otros componentes

Límites en las garantías implícitas

Cualquier garantía implícita incluyendo las garantías implícitas de aptitud para el uso y de comerciabilidad está limitada en cuanto a la duración del período de la garantía expresa establecida más arriba. Algunos estados no permiten limitaciones en la duración de una garantía implícita, de manera que es posible que esta limitación no se aplique. Ninguna persona está autorizada a aceptar otra responsabilidad relacionada con la venta del producto en nombre de Rockford Fosgate.

Cómo conseguir servicio

Comuníquese con el distribuidor autorizado de Rockford Fosgate del que compró el producto.

Si necesita ayuda, llame al I-800-669-9899 para hablar con Servicio al Cliente de Rockford Fosgate.

Installation assistance available at:

RFTECH
