Caractéristiques	Détails
Type de produit	Système de sécurité et de contrôle d'accès
Dimensions	Non spécifiées
Poids	Non spécifié
Matériau	Non spécifié
Utilisation	Conçu pour sécuriser les accès à des zones sensibles
Installation	Installation facile avec des instructions fournies
Maintenance	Vérification régulière des mécanismes recommandée
Sécurité	Résistant aux tentatives d'effraction
Garantie	Non spécifiée
Accessoires inclus	Non spécifiés
Informations générales	Produit adapté pour un usage résidentiel et commercial

FOIRE AUX QUESTIONS - 7535 ABUS

Comment réinitialiser le code de mon système ABUS 7535 ?

Pour réinitialiser le code, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que le voyant clignote, puis entrez un nouveau code.

Que faire si la batterie de mon ABUS 7535 est déchargée ?

Remplacez la batterie par une nouvelle batterie CR123A. Assurez-vous de respecter la polarité lors de l'installation.

Comment connecter mon ABUS 7535 à mon réseau Wi-Fi ?

Utilisez l'application mobile ABUS pour scanner le code QR sur l'appareil et suivez les instructions à l'écran pour connecter le système à votre réseau Wi-Fi.

Puis-je utiliser plusieurs utilisateurs avec mon ABUS 7535 ?

Oui, vous pouvez ajouter plusieurs utilisateurs via l'application mobile en attribuant des codes d'accès uniques à chaque utilisateur.

Que faire si mon ABUS 7535 ne répond pas ?

Vérifiez si l'appareil est alimenté et si la connexion Wi-Fi est stable. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment savoir si mon ABUS 7535 est en mode veille ?

L'indicateur LED clignote lentement lorsque l'appareil est en mode veille. Pour le réveiller, appuyez sur n'importe quel bouton.

Est-ce que l'ABUS 7535 est résistant aux intempéries ?

Oui, l'ABUS 7535 est conçu pour résister à des conditions extérieures modérées, mais il est recommandé de le protéger des intempéries extrêmes.

Comment mettre à jour le firmware de mon ABUS 7535 ?

Les mises à jour du firmware peuvent être effectuées via l'application mobile. Assurez-vous que votre appareil est connecté à Internet et suivez les instructions dans l'application.

Mon ABUS 7535 est-il compatible avec d'autres systèmes de sécurité ?

Oui, l'ABUS 7535 peut être intégré à d'autres systèmes de sécurité compatibles via des protocoles standard tels que Z-Wave ou Zigbee.

Où puis-je trouver des pièces de rechange pour mon ABUS 7535 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou auprès de revendeurs agréés.

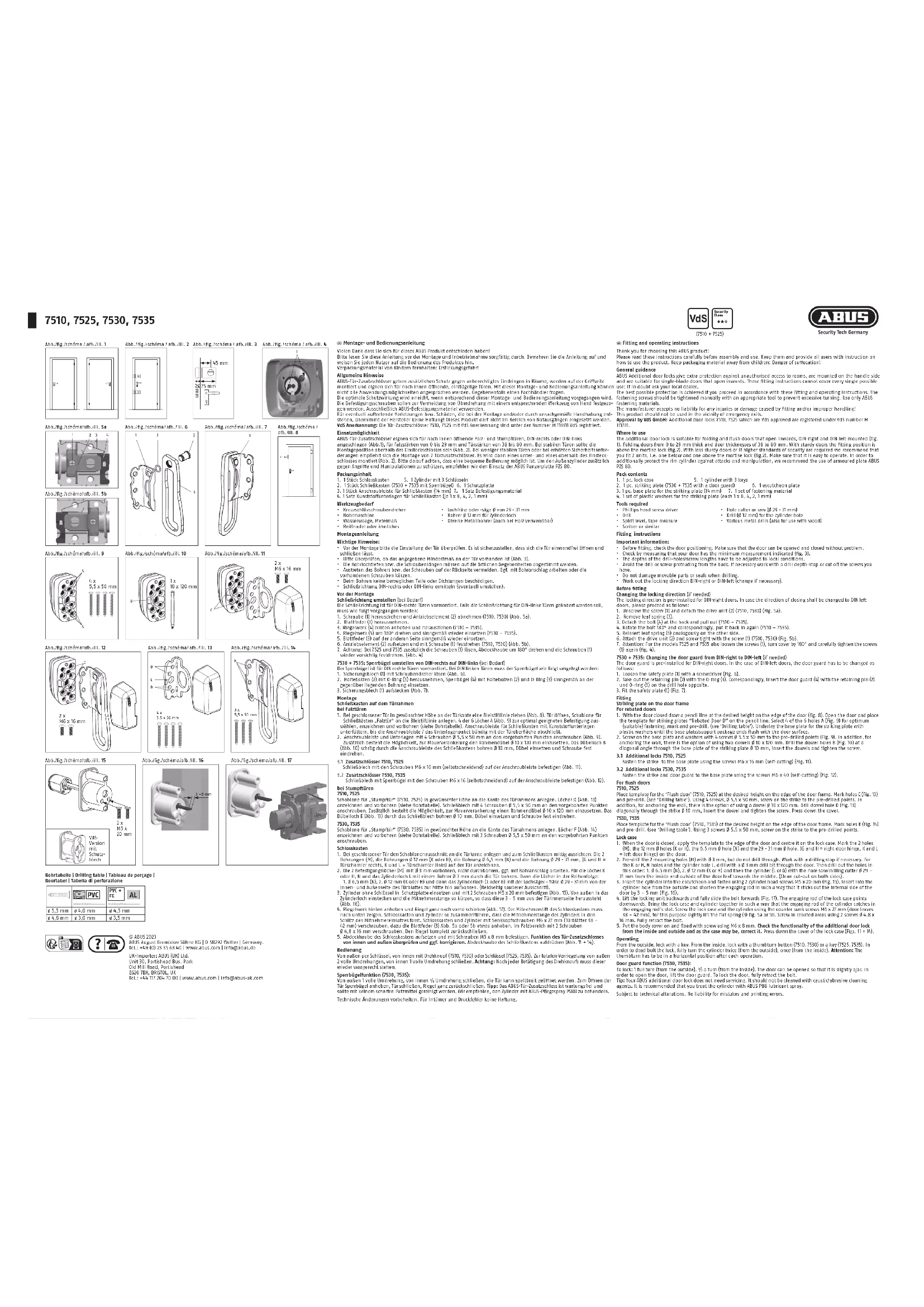

MODE D'EMPLOI 7535 ABUS

Abb./fig./schéma / afb./ill. 1

Abb./fig./schéma / afb./ill.

Abb./fig./schéma / afb./ill. 3

Abb./fig./schéma / afb./ill. 4

Abb./fig./schéma/afb./ill. 5a

Abb./fig./schéma/afb./ill. 6

Abb./fig./schéma/afb./ill. 7

Abb./fig./schéma / afb./ill. 8

Abb./fig./schéma/afb./ill. 9

Abb./fig./schéma/afb./ill. 10

Abb./fig./schéma/afb./ill. 11

Abb./fig./schéma/afb./ill. 12

Abb./fig./schéma/afb./ill. 13

Abb./fig./schéma/afb./ill. 14

Abb./fig./schéma/afb./ill. 15

Abb./fig./schéma/afb./ill. 16

Abb./fig./schéma/afb./ill. 17

Bohrtabelle | Drilling table | Tableau de perçage |

© Notice de montage et d'utilisation

Merté d'avoir choisi ce produit ABUS : Veuillez lire cette notice attentivement avant le montage et la mise en service. Conservez ces instructions. Tous les utilisateurs doivent en prendre connaissance. Gardez le matériel d'emballage hors de portée des enfants : Risque d'asphyxie ! consignes générales

Les verrous de porte supplémentaires ABUS offrent une protection complémentaire contre toute intrusion non autorisée ; ils se montent du côté de la poignée et conviennent à des portes à un seul battant et s'ouvants vers l'intérieur. Il n'est pas possible d'aborder l'ensemble des possibilités d'utilisation dans la présente notice de montage. Par conséquent, n'hésitez pas à demander conseil à un professionnel situé près de chez vous.

La protection optimale ne peut être atteinte que si vous suivez point par point la présente notice de montage et d'utilisation. Les vis de fixation doivent être serrées à la main avec un outil adapté pour éviter tout risque de surtorsion. Utiliser exclusivement du matériel de fixation ABUS.

Le fabricant ne sera pas tenu responsable en cas de blessure ou de dommages éventuels survenant lors du montage et/ou d'un maniement non approprié ! Ne pas utiliser ce produit à proximité des sorties de secours.

Certification VdS : Les serrures de porte supplémentaires 7510, 7525 avec la certification VdS portent le numéro d'enregistrement M 113311 VdS.

Possibilités d'applications

Les verrouss de porte supplémentaires ABUS conviennent aux portes à recouvrement et affleurs s'ouvrant vers l'intérieur, à fixation par la droite et à fixation par la gauche (fig. 1), pour des épaisseurs de recouvrement de 0 à 29 mm et des épaisseurs de porte de 3B à 80 mm. Sur les portes stables, le montage s'effectue soit sous soit sur la serrure à mortaiser (fig. 2). Sur les portes moins stables ou en cas d'exigences de sécurité accrues, il est recommandent de procéder à un double montage, au-dessous et au-dessus de la serrure à mortaiser (fig. 2). S'assurer que les serrures solient faciles à utiliser. Pour protéger le cylindre extérieur des attaques et des manipulations, nous vous recommandons l'utilisation de la plaque

de blindage ABUS PZS 80

Contenu de l'emballage

1. 1 boîtier extérieur (palastre)

2. 1 gâche (7530 + 7535 avec entrebâilleur)

3. 1 plaque de montage pour la gâche (14 mm) 7. 1 jeu de matériel de montage

4. 1 jeu de cales en plastiques pour la gâche (eux 1 x 8, 4, 2, 1 mm)

Outils recommendós

• Tournevis cruciforme

• Perceuse

- Niveau à bulle, mètre - Différents forets à métaux (également utilisables sur le bois)

- Pointe à tracer ou outil similaire

Notice de montage

Remargues importantes :

- Avant de procéder au montage, ne pas oublier de vérifier le bon fonctionnement de la porte et de vous assurer qu'elle s'œuvre et so forme sans aucun problème

• Vérifier également si votre porte présente la mesure minimale indiquée (fig. 2/3).

- Adapter les profondeurs des trous percés et les longueurs des vis à votre matériel

- Éviter que le foret ou la vis n'apparaisse sur la face arrière. Le cas échéant, travailler avec une butée ou raccourcir les vis.

- Lors du perçage des trous, veiller a ne pas endommager d'elements mobiles ou de joints. - Déterminer le sens de formature fixation à droite ou à gauche (normuter éventuellement)

• DETERMINIER LE S

Avant le montage Dermuter le sens de formature (au besoin)

Permuter le sens de fermeture (au besoin) Le sens de fermeture est conçu pour des portes à fixation à droite. Si vous souhaitez changer le sens de fermeture pour

porte DIN-gauche, veuillez suivre les instructions suivantes

1. Dévisser la vis (1) et retirer le circlip (2), (7510, 7530), (fig. 5a).

2. Retirez le ressort a lames (3).

3. Foulvers et retires la vareau (4)

4. soulever et retirel le verrou (4) par dernière (7510 - 1535)

5. Le tourner de 180° et le remonter de la même façon (751

6. Le tourner de 100° et le remontet de la même façon (1516-1533)

7. Placez le ressort à James (3) de l'autre côté à l'endroit approprié.

8. Replacer le circlip (2) et visser à fond avec la vis (1), (7510, 7530), (fig. 5b)

9. Attention : Pour 7525 et 7535, enlever les vis supplémentaires, faire pivoter à 180° le couvercle et resserrer les vis

doucement (fig. 4)

7530 + 7535 : Permuter l'entrebâilleur de la fixation droite à la fixation gauche (au besoin)

L'entrebâilleur est conçu pour les portes à fixation droite. Pour les portes à fixation gauche, permuter l'entrebâilleur de la façon suivante :

1. Desserrer la plaque de sécurité (1) avec un tournevis (fig. 6).

2. Retirer le boulon de fixation (2) avec le joint torique (3). Insérer l'entrebâilleur (4) avec le boulon de fixation (2) et le join

torique (3) sur le trou d'en face.

1. Placer la plaque de sécurité (fig. 7)

Montage

Gâche sur le cadre de porte

Pour les portes a recouvrement 1. Faire un trait avec un crayon à la hauteur souhaitée sur le bord de la porte fermée (fig. 8). Ouvrir la porte et placer le gabarit correspondant aux gâches « Porte à recouvrement » sur le trait de crayon. Marquer et percer 4 des 6 trous A (fig. 9) pour une fixation optimale (voir Tableau de perçage). Doubler la plaque de montage de la gâche avec des cales et plastique jusqu'à ce que la plaque de montage d'ensemble des cales affleure la surface de la porte.

1. Visser la plaque de montage et l'ensemble des cales avec 4 vis ∅ 5,5 x 50 mm sur les trous percés (fig. 9). On peut

également insérer une cheville ∅ 10 x 120 mm pour fixer au mur. Percer les trous de cheville B (fig. 10) en biais à travers la plaque de montana de la râche ∅ 10 mm, ingrérer les chevilles et viscrer les vir à fond.

plaque de montage de la gache ♂ 10 mm 24. Versus supplémentaire 7510, 7525

3.1 verrous supplementaires 7510, 7525 Fives la âche que la plaque de montage avec les vix MF x15 mm (autotopyduvass) (#p. 11)

Fixer la gache sur la plaque de montage

3.2 Verrous supplementaires 7530, 7535 Flux le n° che voul l'antret à il yusu la plaque de montage avec les vis M5 ou A6 mm (autotraoudance) (Fig. 42)

Fixer la gache avec l'entrebaillleur sur la plaque de montage avec les vis Mb x 16 mm (autotaraudeuses) (fig. 12).

Pour les portes affleur 7510, 7525

7510, 7525

Placer le gabarit correspondant aux gâches « Porte affleur » (7510, 7525) à la hauteur souhaitée sur le montantdu cadre de l'aporte. Marquer et percer les trous D (fig. 13) (voir Tableau de perçage). Visser la gâche avec 4 vis ∅ 5,5 x 50 mm sur les trous percés. On peut également insérer une cheville ∅ 10 x 120 mm pour fixer au mur. Percer le trou de cheville E (fig. 13) en biais à travers la gâche ∅ 10 mm, insérer la cheville et visser la vis à fond.

7530 7535

Placer le gabarit correspondant aux gâches « Porte affleur » (7530, 7535) à la hauteur souhaitée sur le montant du cadre de la porte. Marquer et percer les trous F (fig. 14) (voir tableau de perçage). Visser la gâche avec 3 vis fraisées ∅ 5,5 x 50 mm sur les trous percés.

Boîtier extérieur de verrou

1. En position porte fermée, apposez le gabarit de perçage sur l'angle de porte et alignez le centralement au boitier de

serrure. Marquez sur la porte les deux trous (M), les trous ∅ 12 mm (K ou H), les trous ∅ 6,5 mm (N) et les trous ∅ 29 - 31 mm. (G et H = charnière droite de la porte, K et L = charnière gauche).

1. Percez en ébauche les deux trous de fixation (M) au ∅ 3 mm, ne perforez pas, le cas échéant travaillez avec une butée de

perçage. Percez les trous K ou H, N et le trou cylindrique L avec un foret ∅ 3mm à travers la porte. Puis percez les trous

dans l'ordre suivant : 1. ∅ 6,5 mm (N), 2. ∅ 12 mm (K ou H) et puis le trou cylindrique (L ou G) avec un scie à guichet /

une fraise à alèser ∅ 29 - 31 mm de l'extérieur et de l'intérieur du panneau de la porte jusqu'au milieu.

(Decoupe nette de chaque cote).

1. Inserer le cylindre dans la rosace et fixer avec 2 vis à tete cylindrique M5 x 20 mm (ng. 15). Enfoncer de l'extérieur dans le trou cylindrique et raccourcir la tige d'entraînement de façon à ce qu'elle dépasse de 3 - 5 mm à l'intérieur de la porte

(fig. 16).

1. Soulever le pêne vers l'arrière et le pousser entièrement vers l'avant (fig.17). La tige d'entraînement du palastre est

dirigée vers le bas. Assembler le palastre et le cylindre de manière à ce que la tige d'entraînement du cylindre entre dans

la fente de l'insert d'entraînement. Visser le palastre et le cylindre avec les vis fraisees Mo x 27 mm (battant de porte 38 - (2 mm) à cet effet, veuillez soulves les resorts (3) fig. 5a ou 5b légèrement. Visser avec 2 vis 0 (6,9 x 16 mm dans la

38 - 42 mm), a cet effet, veuillez soulever les lessorts (5) fig. 5a ou 5b légèrement. Visser avec 2 vis p 4,8 x 10 mini dans la zone de recouvrement. Fermer complètement le verrou.

1. Accrocher le capuchon de la gâche à l'arrière, appuyer dessus et fixer avec des vis M6 x 8 mm.

Vérifier (et éventuellement corriger) le fonctionnement intérieur et extérieur du verrou de porte supplémentaire.

Placer le capuchon de la gâche en appuyant dessus (fig. 11 + 14).

Utilisation

De l'extérieur au moyen d'une clé, de l'intérieur au moyen d'un bouton tournant (7510, 7530) ou d'une clé (7525, 7535). Pou

verrouiller intégralement la porte de l'extérieur, faire 2 tours complets, de l'intérieur

Attention: Après avoir actionner le bouton, celui-ci doit être en position horizontaire

Fonction entrebâilleur (7530, 7535) :

De l'extérieur, fermer en faisant 1 tour complet, de l'intérieur 12 tour ; la porte peut être entrebaillée. Pour ouvrir la porte,

soulever l'entrebailleur, fermer la porte, et ouvrir le verrou. Conseil : Votre verrou de porte suplementaire

ABUS ne nécessite aucun entretien ; ne pas le nettoyer avec un detergent agressif. Il est conseille de traiter le cylindre avec un spray ABUS PS88

an spray ABS PS

Nous nous réservons le droit de toutes modifications techniques

Nous n'assumons aucune responsabilite pour des erreurs ou défauts d'impression eventuels.

® Montage- en bedieningshandleiding
