Marque	ABUS
Modèle	7510
Type de produit	Verrou de porte supplémentaire
Catégorie	Système de sécurité et de contrôle d'accès
Utilisation	Portes à recouvrement et affleurs ouvrant vers l'intérieur, fixation droite ou gauche
Épaisseur de porte compatible	38 à 80 mm
Épaisseur de recouvrement	0 à 29 mm
Matériau	Métal (acier)
Fonctionnement	Mécanique à clé (extérieur) et bouton tournant (intérieur)
Fonction entrebâilleur	Non (modèle 7510: pas d'entrebâilleur)
Certification	VdS (numéro d'enregistrement M 113311)
Contenu de l'emballage	Boîtier extérieur, gâche, plaque de montage, cales plastique, matériel de fixation, notice
Outils recommandés	Tournevis cruciforme, perceuse, niveau à bulle, mètre, forets à métaux, pointe à tracer
Entretien	Nettoyer avec un chiffon doux, ne pas utiliser de détergent agressif. Traiter le cylindre avec spray ABUS PS88
Sécurité	Protection anti-effraction, verrouillage par deux tours complets
Garantie	Non spécifiée dans la notice, se référer au revendeur

FOIRE AUX QUESTIONS - 7510 ABUS

Comment déterminer le sens de fermeture (droite ou gauche) ?

Le verrou est livré pour une porte à fixation droite. Pour une porte gauche, il faut permuter le sens de fermeture en suivant les instructions : dévisser la vis, retirer le circlip, tourner le verrou de 180° et remonter.

Quels types de portes sont compatibles avec le modèle 7510 ?

Il convient aux portes à recouvrement et affleurs ouvrant vers l'intérieur, avec une épaisseur de porte de 38 à 80 mm et un recouvrement de 0 à 29 mm.

Comment installer la gâche sur une porte à recouvrement ?

Tracez un trait à la hauteur souhaitée, placez le gabarit, percez 4 trous, fixez la plaque de montage avec des cales plastique, puis vissez la gâche.

Que faire si la tige d'entraînement du cylindre est trop longue ?

Raccourcissez la tige d'entraînement pour qu'elle dépasse de 3 à 5 mm à l'intérieur de la porte.

Le modèle 7510 dispose-t-il d'une fonction entrebâilleur ?

Non, le modèle 7510 n'a pas d'entrebâilleur. Cette fonction est disponible sur les modèles 7530 et 7535.

Comment entretenir le verrou ABUS 7510 ?

Nettoyez-le avec un chiffon doux sans détergent agressif. Pour le cylindre, utilisez le spray ABUS PS88.

Où trouver la certification VdS pour ce produit ?

Le numéro d'enregistrement VdS est M 113311. Il est mentionné dans la notice.

Quels outils sont nécessaires pour le montage ?

Il vous faut un tournevis cruciforme, une perceuse, un niveau à bulle, un mètre, des forets à métaux et une pointe à tracer.

Comment verrouiller complètement la porte de l'extérieur ?

Faites deux tours complets avec la clé. De l'intérieur, utilisez le bouton tournant.

Que faire si la porte ne se ferme pas correctement après l'installation ?

Vérifiez l'alignement de la gâche et du boîtier. Assurez-vous que les vis ne dépassent pas et que le pêne fonctionne librement. Consultez un professionnel si nécessaire.

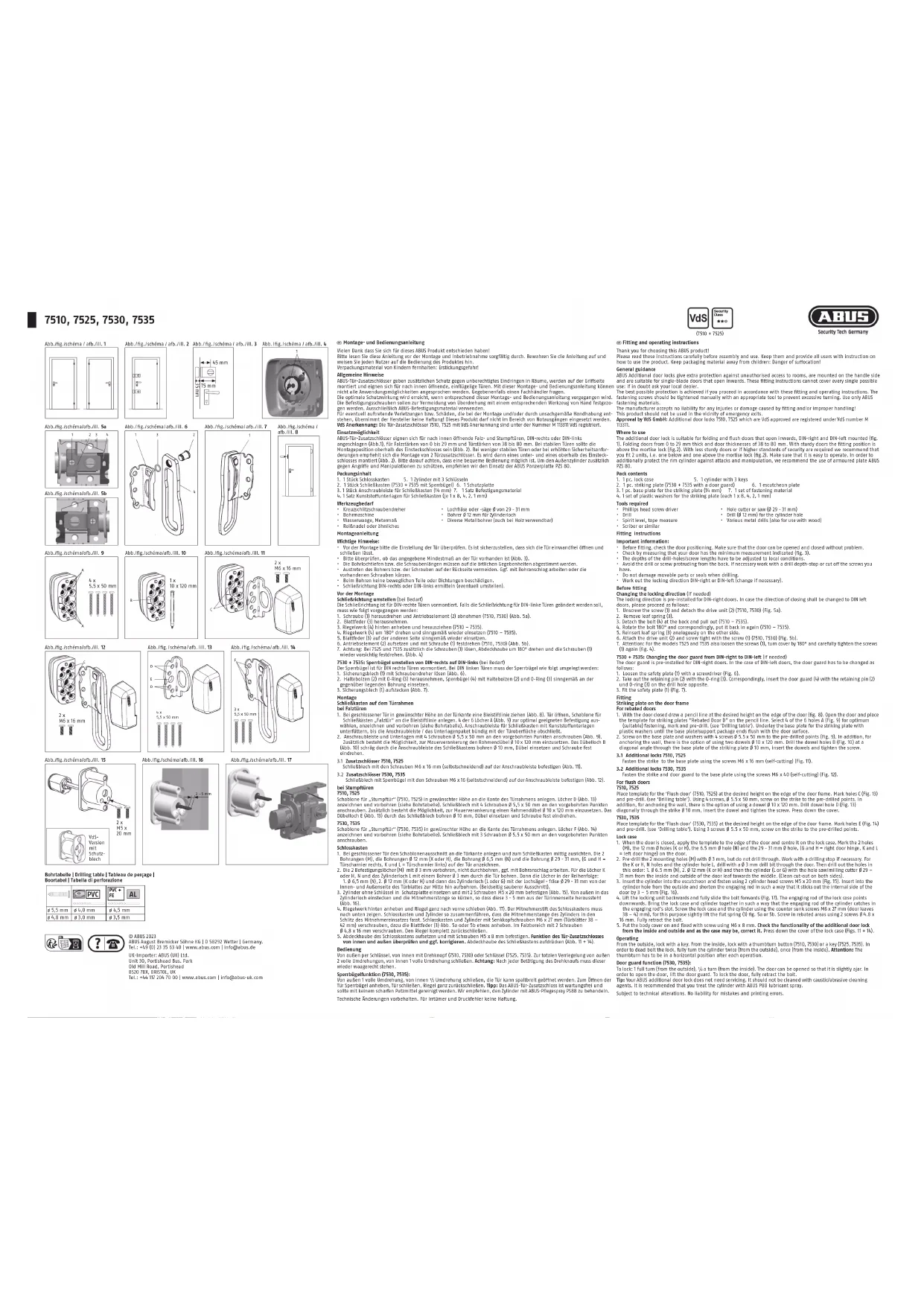

MODE D'EMPLOI 7510 ABUS

Abb./fig./schéma / afb./ill. 1

Abb./fig./schéma / afb./ill.

Abb./fig./schéma / afb./ill. 3

Abb./fig./schéma / afb./ill. 4

Abb./fig./schéma/afb./ill. 5a

Abb./fig./schéma/afb./ill. 6

Abb./fig./schéma/afb./ill. 7

Abb./fig./schéma / afb./ill. 8

Abb./fig./schéma/afb./ill. 9

Abb./fig./schéma/afb./ill. 10

Abb./fig./schéma/afb./ill. 11

Abb./fig./schéma/afb./ill. 12

Abb./fig./schéma/afb./ill. 13

Abb./fig./schéma/afb./ill. 14

Abb./fig./schéma/afb./ill. 15

Abb./fig./schéma/afb./ill. 16

Abb./fig./schéma/afb./ill. 17

Bohrtabelle | Drilling table | Tableau de perçage |

© Notice de montage et d'utilisation

Merté d'avoir choisi ce produit ABUS : Veuillez lire cette notice attentivement avant le montage et la mise en service. Conservez ces instructions. Tous les utilisateurs doivent en prendre connaissance. Gardez le matériel d'emballage hors de portée des enfants : Risque d'asphyxie ! consignes générales

Les verrous de porte supplémentaires ABUS offrent une protection complémentaire contre toute intrusion non autorisée ; ils se montent du côté de la poignée et conviennent à des portes à un seul battant et s'ouvants vers l'intérieur. Il n'est pas possible d'aborder l'ensemble des possibilités d'utilisation dans la présente notice de montage. Par conséquent, n'hésitez pas à demander conseil à un professionnel situé près de chez vous.

La protection optimale ne peut être atteinte que si vous suivez point par point la présente notice de montage et d'utilisation. Les vis de fixation doivent être serrées à la main avec un outil adapté pour éviter tout risque de surtorsion. Utiliser exclusivement du matériel de fixation ABUS.

Le fabricant ne sera pas tenu responsable en cas de blessure ou de dommages éventuels survenant lors du montage et/ou d'un maniement non approprié ! Ne pas utiliser ce produit à proximité des sorties de secours.

Certification VdS : Les serrures de porte supplémentaires 7510, 7525 avec la certification VdS portent le numéro d'enregistrement M 113311 VdS.

Possibilités d'applications

Les verrouss de porte supplémentaires ABUS conviennent aux portes à recouvrement et affleurs s'ouvrant vers l'intérieur, à fixation par la droite et à fixation par la gauche (fig. 1), pour des épaisseurs de recouvrement de 0 à 29 mm et des épaisseurs de porte de 3B à 80 mm. Sur les portes stables, le montage s'effectue soit sous soit sur la serrure à mortaiser (fig. 2). Sur les portes moins stables ou en cas d'exigences de sécurité accrues, il est recommandent de procéder à un double montage, au-dessous et au-dessus de la serrure à mortaiser (fig. 2). S'assurer que les serrures solient faciles à utiliser. Pour protéger le cylindre extérieur des attaques et des manipulations, nous vous recommandons l'utilisation de la plaque

de blindage ABUS PZS 80

Contenu de l'emballage

1. 1 boîtier extérieur (palastre)

2. 1 gâche (7530 + 7535 avec entrebâilleur)

3. 1 plaque de montage pour la gâche (14 mm) 7. 1 jeu de matériel de montage

4. 1 jeu de cales en plastiques pour la gâche (eux 1 x 8, 4, 2, 1 mm)

Outils recommandés

• Tournevis cruciforme

• Perceuse

- Niveau à bulle, mètre - Différents forets à métaux (également utilisables sur le bois)

- Pointe à tracer ou outil similaire

Notice de montage

Remarques importantes :

- Avant de procéder au montage, ne pas oublier de vérifier le bon fonctionnement de la porte et de vous assurer qu'elle s'œuvre et se forme sans aucun problème.

• Vérifier également si votre porte présente la mesure minima

- Adapter les profondeurs des trous percés et les longueurs des vis à votre matériel

- Éviter que le foret ou la vis n'apparaisse sur la face arrière. Le cas échéant, travailler avec une butée ou raccourcir les vis.

- Lors du perçage des trous, veiller a ne pas endommager d'elements mobiles ou de joints. - Déterminer le sens de formature fixation à droite ou à gauche (normuter éventuellement)

• Deterimmer le sens de

Avant le montage Dermuter le sens de formation (au besoin)

Permuter le sens de fermeture (au besoin) Le sens de fermeture est conçu pour des portes à fixation à droite. Si vous souhaitez changer le sens de fermeture pour

porte DIN-gauche, veuillez suivre les instructions suivantes

1. Dévisser la vis (1) et retirer le circlip (2), (7510, 7530), (fig. 5a).

2. Retirez le ressort a lames (3).

3. Foulver et retirez la vareau (4)

4. soulever et retirel le verrou (4) par dernière (7510 - 1535)

5. Le tourner de 180° et le remonter de la même façon (751

6. Le tourner de 100° et le remontet de la même façon (1516-1533)

7. Placez le ressort à James (3) de l'autre côté à l'endroit approprié.

8. Replacer le circlip (2) et visser à fond avec la vis (1), (7510, 7530), (fig. 5b)

9. Attention : Pour 7525 et 7535, enlever les vis supplémentaires, faire pivoter à 180° le couvercle et resserrer les vis

doucement (fig. 4)

7530 + 7535 : Permuter l'entrebâilleur de la fixation droite à la fixation gauche (au besoin)

L'entrebâilleur est conçu pour les portes à fixation droite. Pour les portes à fixation gauche, permuter l'entrebâilleur de la façon suivante :

1. Desserrer la plaque de sécurité (1) avec un tournevis (fig. 6).

2. Retirer le boulon de fixation (2) avec le joint torique (3). Insérer l'entrebâilleur (4) avec le boulon de fixation (2) et le join

torique (3) sur le trou d'en face.

3. Placer la plaque de sécurité (fig. 7)

Montage

Gache sur le cadre de porte Pour les portes à recouvrôme

Pour les portes à recouvrement 1. Eaire un trait avec un craven à la hauteur souhaités sur le bord de la porte forméon (fig. 8). Ouvrir la porte et placer le

1. Taire d'un trait avec un crayon à la hauteur souhaitée sur le bord de la porte remiée (in. 6), ouviii la porte et placer le gabarit correspondant aux gâches « Porte à recouvrement » sur le trait de crayon. Marquer et percer 4 des 6 trous A

(fig. 9) pour une fixation optimale (voir Tableau de perçage). Doubler la plaque de montage de la gâche avec des cale

plastique jusqu'à ce que la plaque de montage/l'ensemble des cales affleure la surface de la porte.

1. Visser la plaque de montage et l'ensemble des cales avec 4 vis ∅ 5,5 x 50 mm sur les trous percés (fig. 9). On peut

également insérer une cheville ∅ 10 x 120 mm pour fixer au mur. Percer les trous de cheville B (ng. 10) en blais à travers la plaque de montage de la gâche ∅ 10 mm, insérer les chevilles et visser les vis à fond.

3.1. Verrous supplémentaires 7510, 7525

3.1 Verrous supplémentaires 1516, 1529 Fixer la gâche sur la plaque de montage avec les vis M6 x 16 mm (autotaraudeuses) (fig. 11).

3.2. Versous supplémentaires 7530, 7535

5.2 Verriouss supplémentaires 1930, 1939 Fixer la gâche avec l'entrebâilleur sur la plaque de montage avec les vis M6 x 16 mm (autotaraudeuses) (fig. 12).

Fixer la gauche avec l'entrebonneur sur la plaque de montage avec les VIS MO X 10 mini (autotunadauses) (18. 12). Pour les portes affleurs.

7510, 7525

Placer le gabarit correspondant aux gâches « Porte affleur » (7510, 7525) à la hauteur souhaitée sur le montantdu cadre de l'orte. Marquer et percer les trous D (fig. 13) (voir Tableau de perçage). Visser la gâche avec 4 vis ∅ 5,5 x 50 mm sur les trous percés. On peut également insérer une cheville ∅ 10 x 120 mm pour fixer au mur. Percer le trou de cheville E (fig. 13) en biais à travers la gâche ∅ 10 mm, insérer la cheville et visser la vis à fond.

7530. 7535

Placer le gabarit correspondant aux gâches « Porte affleur » (7530, 7535) à la hauteur souhaitée sur le montant du cadre de la porte. Marquer et percer les trous F (fig. 14) (voir tableau de perçage). Visser la gâche avec 3 vis fraisées ∅ 5,5 x 50 mm sur les trous percés.

Boîtier extérieur de verrou

1. En position porte fermée, apposez le gabarit de perçage sur l'angle de porte et alignez le centralement au boitier de

serrure. Marquez sur la porte les deux trous (M), les trous ∅ 12 mm (K ou H), les trous ∅ 6,5 mm (N) et les trous ∅ 20, 21 mm (G et U a chemière deite de la porte, K et L a chemière gauche).

∅ 29 - 31 mm, (d et H = charriere droite de la porte, K et L = charriere gauche).

1. Percez en ebauche les deux trous de fixation (M) au ∅ 3 mm, ne perrorez pas, le cas écheant travaillez avec une butée de perçage. Percez les trous K ou H, N et le trou cylindrique L avec un foret ∅ 3mm à travers la porte. Puis percez les trous

dans l'ordre suivant : 1. ∅ 6,5 mm (N), 2. ∅ 12 mm (K ou H) et puis le trou cylindrique (L ou G) avec un scie à guichet /

une fraise à alèser ∅ 29 - 31 mm de l'extérieur et de l'intérieur du panneau de la porte jusqu'au milieu.

(Decoupe nette de chaque cote).

1. Inserer le cylindre dans la rosace et fixer avec 2 vis à tete cylindrique M5 x 20 mm (fig. 15). Enfoncer de l'extérieur dans le trou cylindrique et raccourrir la time d'entraînement de façon à ce qu'elle dépresse de 3 x 5 mm à l'intérieur de la porte.

ou cylimique et l'accourcin la tige d'entiaînement de laçon à ce qu'elle dépasse de 5 - 5 min à l'intérieur de la porte (fig. 16)

1. Soulever le pêne vers l'arrière et le pousser entièrement vers l'avant (fig.17). La tige d'entraînement du palastre est

dirigée vers le bas. Assembler le palastre et le cylindre de manière à ce que la tige d'entraînement du cylindre entre dan

la fente de l'insert d'entraînement. Visser le palastre et le cylindre avec les vis fraisées M6 x 27 mm (battant de porte 38 - 62 mm), à cet effet, veuillez soulves les resorts (2) fig. 5a ou 5b légèrement. Visser avec 2 vis 0 (0 x 16 mm dans la

38 - 42 min), a cet effet, veuillez soulevel les lessorts (3) fig. 5a ou 5b légèrement. visser avec 2 vis p 4,8 x 10 min dans la zone de recouvrement. Fermer complètement le verrou.

1. Accrocher le capuchon de la gâche à l'arrière, appuyer dessus et fixer avec des vis M6 x 8 mm.

Vérifier (et éventuellement corriger) le fonctionnement intérieur et extérieur du verrou de porte supplémentaire.

Placer le capuchon de la gâche en appuyant dessus (fig. 11 + 14).

Utilisation

De l'extérieur au moyen d'une clé, de l'intérieur au moyen d'un bouton tournant (7510, 7530) ou d'une clé (7525, 7535). Pou

verrouiller intégralement la porte de l'extérieur, faire 2 tours complets, de l'intérieur

Attention: Après avoir actionner le bouton, celui-ci doit être en position horizontaire

Fonction entrebâilleur (7530, 7535) :

De l'extérieur, fermer en faisant 1 tour complet, de l'intérieur 12 tour ; la porte peut être entrebaillée. Pour ouvrir la porte,

soulever l'entrebailleur, fermer la porte, et ouvrir le verrou. Conseil : Votre verrou de porte suplementaire

ABUS ne nécessite aucun entretien ; ne pas le nettoyer avec un detergent agressif. Il est conseille de traiter le cylindre avec un spray ABUS PS88

an spray A03 P500.

Nous nous réservons le droit de toutes modifications techniques. Nous n'assumants avec une responsabilité pour des services au dét

Nous il assumions aucune responsabilité pour des erreurs ou défauts d'impression eventuels.
