MODE D'EMPLOI DX 6-F8 HILTI

1.1 À propos de ce mode d'emploi

• Avant de mettre l'appareil en marche, lire impérativement ce mode d'emploi. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.

• Bien respecter les consignes de sécurité et les avertissements du présent mode d'emploi ainsi que celles figurant sur le produit.

• Toujours conserver le mode d'emploi à proximité du produit et uniquement transmettre le produit à des tiers accompagné de ce mode d'emploi.20 Français 2232123 *2232123*

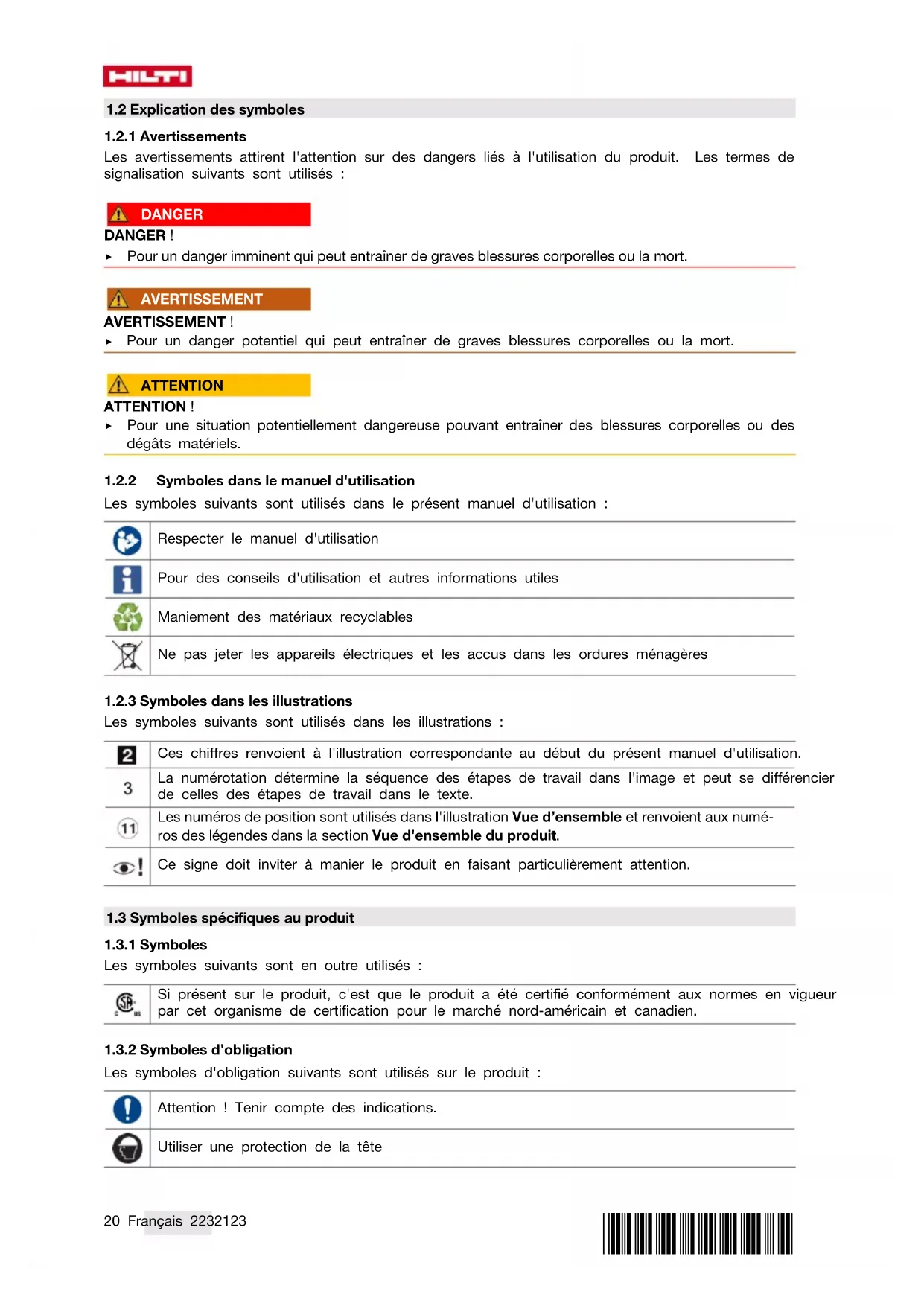

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT AVERTISSEMENT !

Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort. ATTENTION ATTENTION ! ▶ Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations : Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisation. La numérotation détermine la séquence des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte. Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numé- ros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

Les symboles suivants sont en outre utilisés : Si présent sur le produit, c'est que le produit a été certifié conformément aux normes en vigueur par cet organisme de certification pour le marché nord-américain et canadien.

1.3.2 Symboles d'obligation

Les symboles d'obligation suivants sont utilisés sur le produit : Attention ! Tenir compte des indications. Utiliser une protection de la tête*2232123* 2232123 Français 21 Porter des lunettes de protection Porter un casque antibruit

1.3.3 Indications d'affichage

Les indications suivantes peuvent s'afficher : Ce symbole indique l'état de charge de la batterie. Le symbole d'entretien apparaît si la batterie est vide. Le symbole d'entretien indique qu'un entretien est arrivé à échéance. Il apparaît au bout de 5 ans, 30000 tirs ou si la batterie est vide. Notre recommandation : S'adresser au service S.A.V. Hilti. Le compteur de tirs indique quand le prochain entretien de l'appareil arrive à échéance. Une subdivision équivaut à 500 tirs. Il y a en tout 5 subdivisions pour 2500 tirs. Ce symbole indique si la fonction Bluetooth est activée. Si ce symbole n'apparaît pas à l'écran, c'est que la fonction Bluetooth est désactivée.

1.4 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modèle et le numéro de série figurent sur sa plaque signalétique. ▶ Inscrivez le numéro de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente. Caractéristiques produit Cloueur DX 6 Génération 01 N° de série 2 Sécurité

2.1 Consignes de sécurité

Consignes de sécurité fondamentales AVERTISSEMENT ! Lire et comprendre toutes les consignes de sécurité et instructions. Tout manquement au respect des consignes de sécurité et instructions peut entraîner de graves blessures sur les personnes. Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. ▶ N'entreprendre aucune manipulation ni modification sur le cloueur. ▶ Toujours utiliser des cloueurs, éléments d'équipement (plaques de base, canons, chargeurs, pistons et accessoires) et consommables (éléments de fixation et cartouches) adaptés les uns aux autres. ▶ Vérifier que le cloueur et l'accessoire ne présentent pas d'éventuels dommages. ▶ Les pièces mobiles doivent fonctionner parfaitement et ne doivent pas coincer. Tenir compte des instructions relatives au nettoyage et à la lubrification données dans ce mode d'emploi → Page 33. ▶ Toutes les pièces doivent être correctement montées pour garantir un fonctionnement impeccable du cloueur. Les pièces endommagées doivent être réparées ou remplacées de manière professionnelle par le S.A.V. Hilti, sauf indication contraire dans le mode d'emploi. ▶ Utiliser uniquement les cartouches Hilti DX ou d'autres cartouches appropriées qui satisfont aux exigences de sécurité minimales. → Page 2622 Français 2232123 *2232123* ▶ Utiliser le cloueur uniquement pour les applications définies dans l'Utilisation conforme aux prescriptions

• Page 25. N'implanter aucun élément de fixation dans un matériau-support inapproprié, par ex. un matériau trop fin, trop dur ou trop poreux. L'implantation dans ces types de matériaux peut entraîner la rupture de l'élément de fixation, ainsi que des projections d'éclats, et le matériau risque d'être transpercé de part en part. Exemples de matériau inappropriés : ▶ L'acier soudé, la fonte, le verre, le marbre, le plastique, le bronze, le laiton, le cuivre, les matériaux isolants, la brique creuse, la brique céramique, les tôles minces (< 4 mm) et le béton cellulaire. ▶ Tenir compte du 'Manuel des techniques de fixation' Hilti ou du 'Guide technique des techniques de fixation' Hilti local correspondant. Toujours tenir également compte du mode d'emploi de l'élément de fixation à poser. Exigences vis-à-vis de l'utilisateur ▶ Ce cloueur doit exclusivement être utilisé ou entretenu par des personnes explicitement autorisées et ayant été instruites sur les dangers possibles. ▶ Pendant l'utilisation, porter un équipement de protection individuelle. ▶ Porter des lunettes et un casque de protection appropriés. ▶ Porter des gants de protection. Le cloueur peut chauffer en cours de service. ▶ Porter un casque antibruit. L'allumage d'une charge propulsive peut entraîner des lésions auditives. ▶ Porter des chaussures à semelle antidérapante. Sécurité sur le lieu de travail ▶ Laisser le lieu d'intervention en ordre. Débarrasser le poste de travail de tous objets susceptibles de blesser. Un espace de travail en désordre peut entraîner des accidents. ▶ Garantir un bon éclairage de la zone de travail et, dans des locaux fermés, veiller à une ventilation suffisante. Sécurité des personnes ▶ Ne jamais appuyer le cloueur contre la main ou contre toute autre partie du corps ! Ne jamais diriger le cloueur vers d'autres personnes ! → Page 29 ▶ Ne pas comprimer le cloueur à la main au niveau du chargeur ou du canon, du piston ou du guide-piston ou d'un élément de fixation enfiché. Le fait de presser le cloueur à la main peut le rendre opérationnel, même si aucun canon n'est monté. Cela entraîne un risque de blessures graves pour vous et les autres. ▶ Toutes les personnes se trouvant à proximité doivent porter un casque antibruit, des lunettes de protection et un casque de protection. ▶ Rester vigilant, surveiller ce qui se fait. Faire preuve de bon sens en utilisant un appareil de montage direct. Ne pas utiliser le cloueur en étant fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Interrompre le travail dès l'apparition de douleur ou de malaise. Un moment d’inattention lors de l’utilisation du cloueur peut entraîner de graves blessures corporelles. ▶ Éviter toute mauvaise posture. Veiller à toujours rester stable et à garder l'équilibre. ▶ Lors de l'utilisation du cloueur, garder les bras fléchis et ne pas les tendre. ▶ Lors des travaux, tenir toute tierce personne, notamment les enfants, éloignés du champ d'action. Utilisation et emploi soigneux des appareils de montage direct ▶ Ne pas utiliser le cloueur à des fins non prévues, mais seulement conformément aux spécifications et dans un excellent état. ▶ Ne pas utiliser le cloueur dans des endroits présentant un danger d'incendie ou d'explosion. ▶ Avant d'implanter des éléments de fixation, toujours vérifier que personne ne se trouve derrière (dans le sens d'implantation) l'élément structurel dans lequel l'élément de fixation va être implanté. Danger engendré par des éléments de fixation traversants ! ▶ Veiller à ce que l'embout du cloueur ne soit pas dirigé vers vous ou d'autres personnes. ▶ Ne tenir le cloueur qu'au niveau des surfaces de préhension prévues. ▶ Essuyer les surfaces de préhension afin d'éliminer toutes traces d'humidité, enlever toutes traces de graisse ou d'huile. ▶ Actionner la détente uniquement lorsque le cloueur est appuyé complètement et à la verticale contre le matériau support. ▶ Avant de commencer à travailler, vérifier le réglage de puissance. ▶ Implanter des éléments de fixation dans le matériau support à titre d'essai → Page 30. ▶ Lors de l'implantation, toujours positionner le cloueur à la perpendiculaire par rapport au matériau support. Cela réduit le risque de déviation de l'élément de fixation par rapport au matériau support. ▶ Ne pas implanter d'éléments de fixation dans des trous existants sauf si c'est explicitement recommandé par Hilti.*2232123* 2232123 Français 23 ▶ Ne jamais implanter des éléments de fixation déjà utilisés - risque de blessures ! Utiliser un nouvel élément de fixation. ▶ Un élément de fixation qui n'a été suffisamment enfoncé ne doit pas être à nouveau implanté ! L'élément de fixation risquerait de casser. ▶ Ne jamais laisser un cloueur chargé sans surveillance. ▶ Toujours décharger le cloueur (cartouche et éléments de fixation) avant de le nettoyer, de l'entretenir et de le réviser, ainsi qu'après avoir changé le canon, après une interruption de travail et pour le stockage. ▶ Transporter et stocker le cloueur dans le coffret Hilti prévu à cet effet. ▶ Tous les cloueurs non utilisés doivent être rangés déchargés, dans un endroit sec et fermé, qui soit inaccessible aux enfants. ▶ Toujours poser le cloueur sur des surfaces lisses, planes et dégagées et entièrement supportées par le matériau support. ▶ Respecter les écarts par rapport aux bords et les écarts entre les éléments de fixation (voir chapitre Écarts minimaux → Page 26). ▶ Avant toute implantation sur des câbles électriques, des conduites d'eau et de gaz, vérifier le matériau support. ▶ Pour de plus amples informations, demander le 'Manuel des techniques de fixation' Hilti ou le 'Guide technique des techniques de fixation' Hilti au magasin Hilti. Mesures de sécurité thermiques ▶ Ne pas dépasser la cadence de tir maximale recommandée dans le chapitre Caractéristiques tech- niques. ▶ En cas de surchauffe du cloueur ou de déformation ou fonte de la cartouche en bande, retirer la cartouche en bande et laisser le cloueur refroidir. ▶ Ne pas démonter le cloueur quand il est chaud. Laisser refroidir le cloueur. Risque d'explosion des cartouches ▶ Utiliser uniquement des cartouches appropriées et homologuées pour le cloueur. ▶ Lors d'une pause, une fois le travail terminé ou pour transporter le cloueur, retirer la cartouche en bande. ▶ Ne jamais essayer de retirer avec force des éléments de fixation et/ou des cartouches de leur bande ou du cloueur. ▶ Stocker les cartouches inutilisées conformément aux prescriptions de stockage pour les cartouches pour cloueurs à poudre (par ex. au sec, à une température comprise entre 5 °C et 25 °C) et dans un endroit fermé à clé. ▶ Ne pas laisser traîner des bandes de cartouches inutilisées ou partiellement utilisées. Récupérer les bandes de cartouches usagées et les stocker dans un endroit approprié. ▶ Tenir compte de toutes les consignes concernant la sécurité, la manipulation et le stockage données dans la fiche de données de sécurité des cartouches.24 Français 2232123 *2232123* 3 Description

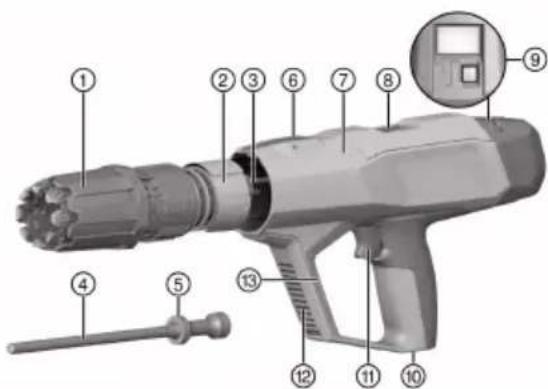

3.1 Vue d'ensemble du produit (cloueur) 1

Anneau de réglage de la puissance de tir

Mécanisme de retour automatique du piston

Touche de déverrouillage « Anneau de ré- glage de la puissance »

Compartiment à cartouche (éjection)

Touche de commande à l'écran

• DX 6 avec : Touche de commande rouge

• DX 6 avec NFC: Touche de commande noire

Interface de montage pour accessoires

Surfaces de préhension

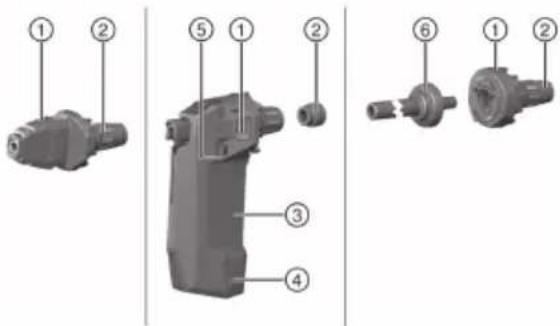

3.2 Vue d'ensemble du produit (canons) 2

Touche de déverrouillage (canon)

Fermeture du chargeur

Touche de déverrouillage (fermeture du char- geur)

Dispositif de détection d'élément de fixation avec témoin de recharge (rouge)

Tube échangeable pour le canon

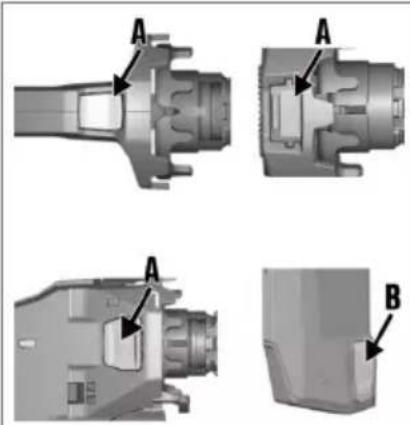

3.3 Éléments de commande du cloueur

Le cloueur est doté des éléments de commande suivants : Touche de déverrouillage « Anneau de réglage de la puissance » La touche déverrouille l'« Anneau de réglage de la puissance » ou est utilisée pour démonter le mécanisme de retour automatique du piston.*2232123* 2232123 Français 25 Touche de déverrouillage du canon (A) La touche déverrouille le canon (cloueur et chargeur), pour le rem- placement du canon ou le nettoyage du cloueur. Touche de déverrouillage de la fermeture du chargeur (B) La touche déverrouille la fermeture du chargeur pour y glisser les éléments de fixation.

3.4 Utilisation conforme à l'usage prévu

L'appareil décrit est un appareil de scellement qui permet d'enfoncer des clous, goujons et éléments de fixation trempés dans du béton, de l'acier ainsi que dans des briques silico-calcaires. Le produit ne doit être utilisé qu'en combinaison avec l'équipement adapté au cloueur. Les canons, pistons et éléments de fixation doivent être adaptés les uns aux autres. Le produit ne doit être utilisé qu'avec des pièce de rechange et accessoires Hilti, ainsi qu'avec des cartouches et éléments de fixation Hilti ou d'autres cartouches et éléments de fixation adaptés.

Option: Pour les produits avec Bluetooth Le label Bluetooth

et les logos sont des marques déposées et la propriété de Bluetooth SIG, Inc. Toute utilisation de ce label et de ces logos par la société anonyme Hilti est soumise à licence. Bluetooth est une transmission de données sans fil permettant à deux produits compatibles Bluetooth de communiquer entre eux sur une courte distance. Ce produit est équipé d'un module Bluetooth Low Energy. Ce module permet la communication et le transfert de données avec des téléphones portables et des passerelles Hilti. Le module est utilisé pour surveiller l'état du produit et le transfert des réglages et données et est en mesure d'envoyer des caractéristiques de données telles que l'emplacement du terminal de réception, la durée de fonctionnement, le nombre total d'applications, le nombre d'applications pendant l'intervalle et l'horodatage de la transmission. Vous trouverez des informations relatives aux fonctions proposées dans l'application Hilti correspon- dante (appli).

3.5.1 Transmission de données par Bluetooth

L'intervalle de transmission de données peut varier en fonction de la source d'alimentation disponible du produit. La portée peut varier considérablement en fonction des conditions extérieures et du dispositif de réception utilisé. La portée Bluetooth peut être nettement réduite dans des locaux fermés et au travers de barrières métalliques (par ex. murs, étagères, coffrets, etc.). Selon l'environnement, plusieurs intervalles d'émission peuvent être nécessaires avant que l'appareil ne soit détecté. Si le produit n'est pas détecté, vérifier les points suivants : La distance par rapport au terminal mobile est-elle trop importante ?

• Réduire la distance entre le terminal mobile et le produit.

3.5.2 Installation et configuration de l'appli

Pour pouvoir utiliser les fonctions de connectivité, il faut tout d'abord installer l'appli Hilti correspondante. (1.) Téléchargez l'appli depuis un magasin d'applications approprié (Apple App Store, Google Play Store). Vous devez posséder un compte utilisateur auprès du magasin d'applications correspondant. (2.) Au premier démarrage de l'appli, connectez-vous avec votre compte ou enregistrez-vous.26 Français 2232123 *2232123* (3.) L'écran de votre terminal mobile affiche toutes les étapes suivantes pour connecter le produit et le terminal mobile. Tenez également compte de tous les conseils d'utilisation de l'appli. Vous aurez ainsi une meilleure vue d'ensemble de la procédure de connexion et des fonctions.

3.6 Informations relative à l'App

Pour obtenir de plus amples informations sur l'App, télécharger et démarrer l'App, scanner le code QR dans le coffret.

3.7 Exigences posées aux cartouches

AVERTISSEMENT Risque de blessures entraînées par une explosion inattendue ! Avec des cartouches qui ne satisfont pas aux exigences de sécurité minimales, des dépôts de poudre non brûlée peuvent se former. Une explosion subite et des blessures graves de l'utilisateur et des personnes se trouvant à proximité peuvent en résulter. ▶ Utiliser exclusivement des cartouches qui satisfont aux exigences de sécurité minimales des dispositions légales en vigueur sur le lieu d'utilisation ! ▶ Respecter les intervalles d'entretien et faire régulièrement nettoyer le cloueur par le Hilti-Service ! Utiliser uniquement les cartouches DX Hilti indiquées dans ce tableau ou d'autres cartouches appropriées qui satisfont aux exigences de sécurité minimales :

• Pour les pays de l'UE et de l'EFTA, les cartouches doivent être conformes CE et porter le sigle CE.

• Pour le Royaume-Uni, les cartouches doivent être conformes UKCA et porter le sigle UKCA.

• Pour les États-Unis, les cartouches doivent satisfaire aux dispositions de la norme ANSI A10.3-2020.

• Pour les pays C.I.P. hors Europe, les cartouches doivent être homologuées C.I.P. pour le cloueur DX utilisé.

• Pour les autres pays, les cartouches doivent avoir réussi l'essai relatif aux résidus selon la norme EN 16264 et faire l'objet d'une déclaration correspondante de la part du fabriquant. Cartouches Désignation Coloris Épaisseur Cartouche DX 6 gris titane forte Cartouche DX 6 noir extra épaisse

3.8 Écarts minimaux et écarts par rapport aux bords

Respecter les distances minimales pour la fixation. Celles-ci peuvent varier en fonction du produit. Respecter les instructions d'utilisation données dans le mode d'emploi de l'élément de clouage utilisé, dans le Manuel des techniques de fixation Hilti ou dans le 'Guide technique des techniques de fixation' Hilti. Fixation sur du béton ou de l'acier Description Béton Acier écart minimal entre les bords du matériau support et l'élé- ment de fixation ≥ 2,8 in (≥ 70 mm) ≥ 0,6 in (≥ 15 mm) écart minimal par rapport aux axes entre les éléments de fixation ≥ 3,1 in (≥ 80 mm) ≥ 0,8 in (≥ 20 mm) épaisseur minimale du matériau support ≥ 3,9 in (≥ 100 mm) Tenir compte des instructions données dans le mode d'emploi de l'élément de fixation !*2232123* 2232123 Français 27

3.9 Informations sur les domaines d'utilisation

Pour obtenir plus d'informations sur les domaines d'utilisation, veuillez consulter la page produits Hilti. 4 Caractéristiques techniques DX 6-F8 DX 6-F10 DX 6-MX Poids 7,43 lb (3,37 kg) 7,45 lb (3,38 kg) 8,00 lb (3,63 kg) Longueur (cloueur) 18,7 in (475 mm) 18,7 in (475 mm) 19,1 in (485 mm) Longueur (élément de fixation) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) Cadence de tir maximale recom- mandée 700 Tirs/h 700 Tirs/h 700 Tirs/h Pression d'appui requise 39 lb

Option: Pour les produits avec Bluetooth Fréquence

2.400 MHz … 2.483,5 MHz

Puissance d'émission maximale du faisceau −27,2 dBm

4.2 Informations sur le bruit et les vibrations

Les valeurs d'émissions sonores fournies ont été déterminées dans les conditions d'utilisation générales suivantes : Informations sur les vibrations selon EN 2006/42/EG Émissions de vibrations < 8,2 ft/s² (< 2,5 m/s²)28 Français 2232123 *2232123* 5 Préparatifs

5.1 Montage du cloueur 3

1. S'assurer qu'aucune bande de cartouches ne se trouve dans le cloueur.

2. Aligner les repères en forme de flèche et insérer le mécanisme de retour automatique du piston dans le

3. Engager le canon ou le chargeur de manière centrale dans le mécanisme de retour automatique du

4. Insérer le piston.

5. Installer l'amortisseur sur le canon ou le chargeur.

6. Engager le canon ou le chargeur de manière centrale sans le basculer dans le mécanisme de retour

automatique du piston.

7. Tourner le canon ou le chargeur dans le sens des aiguilles d'une montre jusqu'à enclenchement.

▶ Le canon ou le chargeur est verrouillé.

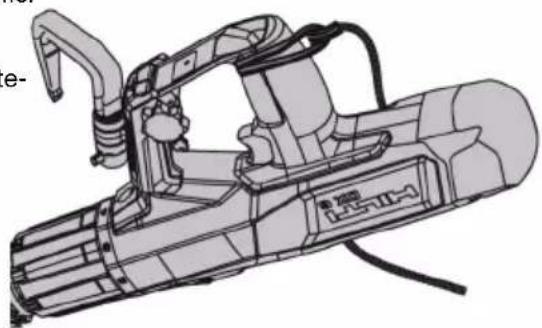

5.2 Sécurité anti-chute

AVERTISSEMENT Risque de blessures en cas de chute de l'outil et/ou des accessoires ! ▶ Utiliser uniquement la longe porte-outil Hilti recommandée pour votre produit. ▶ Contrôler l'état du point de fixation de la longe porte-outil avant chaque utilisation. Respecter les directives nationales en vigueur pour les travaux en hauteur. Comme protection anti-chute pour ce produit, utiliser exclusivement la longe porte-outil Hilti #2261971. ▶ Fixer la longe porte-outil au produit avec la boucle, comme illustré. Vérifier qu'elle tient bien. ▶ Fixer le mousqueton à une structure porteuse. Vérifier que le mousqueton tient bien. Respecter le mode d'emploi de la longe porte- outil Hilti.

5.3 Crochet pour échafaudages (accessoires)

Pour un accrochage temporaire à un garde-corps ou à une ceinture porte-outils, il est possible de monter le crochet d'échafaudage Hilti (accessoire). Pour le montage, suivre les instructions de montage fournies avec l'accessoire. Une copie des instructions de montage se trouve à la fin de ce mode d'emploi. Le cloueur doit en outre être fixé avec la longe porte-outil Hilti.*2232123* 2232123 Français 29 6 Utilisation AVERTISSEMENT Risque de blessures entraînées par le déclenchement d'un tir par mégarde ! Un cloueur chargé peut être rendu opérationnel à tout moment. Des tirs déclenchés par mégarde peuvent vous blesser, vous et d'autres personnes.

Toujours décharger le cloueur (cartouches et éléments de fixation) lors d'une interruption du travail avec le cloueur. ▶ Avant des travaux d'entretien, de nettoyage et de montage, s'assurer qu'il ne se trouve aucune cartouche ni aucun élément de fixation dans le cloueur. AVERTISSEMENT Danger dû à des surfaces chaudes ! Le cloueur peut être très chaud après utilisation. ▶ Porter des gants de protection. Si, lors de l'insertion de la cartouche en bande, la résistance est anormalement élevée, vérifier si la cartouche en bande est compatible avec ce cloueur. Bien respecter les consignes de sécurité et les avertissements du présent mode d'emploi ainsi que celles figurant sur le produit. Conseil d'utilisation pour garantir la sécurité Illustration à titre d'exemple Description Ne jamais appuyer le cloueur contre des parties du corps ! Le cloueur peut être rendu opérationnel en le pressant sur une partie du corps (par ex. la main). Il existe alors un risque d'implantation dans des parties du corps. Ne pas retirer le chargeur ou d'autres canons à la main ! Le retrait du chargeur à la main peut rendre le chargeur opérationnel. Il existe alors un risque d'implantation dans des parties du corps.

6.1 Chargement des bandes-chargeurs de cartouches 6

▶ Pousser la bande de cartouches par son extrémité étroite par le bas dans la poignée du cloueur et la faire avancer jusqu'à ce qu'elle soit complètement enfoncée dans le cloueur. Si vous introduisez une bande de cartouches entamée : Retirer à la main par le haut du cloueur la bande de cartouches entièrement enfoncée jusqu'à ce qu'une cartouche inutilisée se trouve dans la chambre de combustion.

6.2 Chargement du cloueur avec embase unitaire 4

▶ Insérer l'élément de fixation par l'avant dans le canon jusqu'à ce que la rondelle de l'élément de fixation soit maintenue à l'intérieur du canon.30 Français 2232123 *2232123*

6.3 Chargement du cloueur à chargeur 5

Des éléments de fixation peuvent être implantés jusqu'à ce que le chargeur soit entièrement vide. Si aucun élément de fixation ne se trouve dans le chargeur, il n'est plus possible de presser entièrement le cloueur à chargeur.

• À partir de trois éléments de fixation restants dans le chargeur → Possibilité de recharge d'une bande de dix éléments de fixation.

• À partir de deux éléments de fixation restants dans le chargeur → Le témoin de recharge (rouge) s'allume dans le dispositif de détection des éléments de fixation.

1. Ouvrir le chargeur en appuyant sur la touche de déverrouillage (fermeture du chargeur).

2. Introduire la bande de dix éléments dans le chargeur.

6.4 Réglage de la puissance de tir 7

Sélectionner le réglage de puissance en fonction de l'application. En l'absence de valeurs d'expérience, toujours commencer avec la puissance de tir minimale.

1. Appuyer sur la touche de déverrouillage « Anneau de réglage de la puissance de tir » et la maintenir

2. Tourner l'« Anneau de réglage de la puissance de tir » sur le niveau de puissance souhaité.

• 1 = énergie la plus basse

• 8 = énergie la plus élevée

3. Vérifier si la fixation a été réalisée correctement, conformément au mode d'emploi de l'élément de

6.5 Tir d'éléments de fixation 8

1. Positionner le cloueur.

2. Tenir le cloueur droit par rapport à la surface de travail et l'appuyer perpendiculairement.

3. Appuyer sur le déclencheur pour implanter l'élément de fixation.

6.6 Déchargement de l'appareil de scellement individuel

1. Tirer la bande de cartouches par en haut pour la sortir du cloueur.

2. Retirer l'élément de fixation hors du cloueur.

6.7 Déchargement du cloueur à chargeur

1. Tirer la bande de cartouches par en haut pour la sortir du cloueur.

2. Abaisser la fermeture du chargeur et retirer la bande de clous.

6.8 Remise à zéro de l'indicateur de nettoyage

L'indicateur de nettoyage est constitué de 5 barres. Chacune d'elles correspond à 500 tirs. L'indicateur de nettoyage est conçu pour indiquer les intervalles de nettoyage correct en cas d'utilisation des cartouches suivantes :

• Cartouche DX 6 gris titane

• Cartouche DX 6 noire ▶ Appuyer sur la touche de commande de l'écran pendant 10-12 secondes. ▶ L'indicateur de nettoyage est remis à zéro.*2232123* 2232123 Français 31 7 Comportement en cas de défaillances AVERTISSEMENT Risque d'explosion ! En cas de maniement non conforme, il y a risque de mise à feu des cartouches. ▶ Ne jamais essayer de retirer avec force des cartouches ou des bandes de cartouches. AVERTISSEMENT Danger dû à des surfaces chaudes ! Le cloueur peut être très chaud après utilisation. ▶ Porter des gants de protection.

7.1 Blocage et absence de détente du cloueur

DANGER Risque de blessures entraînées par un cloueur non sécurisé ! Si le cloueur bloque lorsqu'il est pressé ou si une cartouche ne s'allume pas, le cloueur peut être chargé et non sécurisé. Le déclenchement d'un tir par mégarde peut entraîner de graves blessures. ▶ Toujours s'assurer que le cloueur n'est pas dirigé vers soi ou vers d'autres personnes. ▶ Retirer le doigt de la détente et ne pas mettre la main devant l'embout du canon. ▶ Toujours surveiller un cloueur non sécurisé.

1. Presser le cloueur pendant au moins 10 secondes et le déclencher à nouveau.

2. Enlever le cloueur de la surface de travail.

Veiller à ce qu'il ne soit pas dirigé contre ou vers une autre personne !

3. Tenter de ramener le canon à la main en position initiale.

Retirer la main de la détente et ne pas mettre la main devant l'embout !

4. Retirer immédiatement la bande de cartouches du cloueur.

Si la bande de cartouches ne s'enlève pas : ▶ Laisser le cloueur refroidir dans un endroit sûr et sous surveillance. ▶ Toujours s'assurer que le cloueur n'est pas dirigé vers soi ou vers d'autres personnes. ▶ Contacter le S.A.V. Hilti.

5. Procéder à un entretien de l'appareil. → Page 32

7.2 La cartouche ne percute pas lorsque la température du cloueur est supérieure à la tempéra-

ture de service Toujours s'assurer que le cloueur n'est pas dirigé vers soi ou vers d'autres personnes !

1. Presser le cloueur pendant au moins 10 secondes et le déclencher à nouveau.

2. Si la cartouche ne percute toujours pas, attendre 10 secondes et retirer le cloueur de la surface de travail.

3. Retirer immédiatement la bande de cartouches du cloueur.

▶ Si la bande de cartouches ne s'enlève pas : ▶ Laisser le cloueur refroidir dans un endroit sûr et sous surveillance. ▶ Contacter le S.A.V. Hilti.

4. Procéder à un entretien de l'appareil. → Page 32

5. Mettre la cartouche en lieu sûr.

6. Éliminer les cartouches qui n'ont pas percuté.

▶ Tenir compte des prescriptions locales relatives à l'élimination.

7. Laisser le cloueur refroidir et poursuivre le travail avec une nouvelle bande de cartouches.

7.3 Il n'y a pas de mise à feu de la cartouche lorsque le cloueur est à température de service

1. Suspendre immédiatement le travail.

2. Décharger le cloueur (retirer les cartouches et les éléments de fixation) et démonter le cloueur. → Page 33

3. Vérifier que la combinaison canons, pistons, éléments de fixation et cartouche est judicieusement choisie.

4. Contrôler l'usure de l'amortisseur, du piston et des canons et remplacer le cas échéant les composants.

5. Nettoyer et lubrifier le cloueur. → Page 33

▶ Si le problème persiste après les mesures décrites précédemment, le cloueur ne doit plus être utilisé.32 Français 2232123 *2232123* ▶ Faire contrôler le cloueur par le S.A.V. Hilti et réparer le cas échéant. Lors d'un fonctionnement normal et régulier de l'appareil, les pièces constitutives importantes s'encrassent et s'usent. Procéder à un entretien régulier de l'appareil. En cas d'utilisation intensive, contrôler le piston et l'amortisseur du cloueur chaque jour, au plus tard après 2 500 à 3 000 tirs. L'intervalle correspond au cycle de nettoyage standard du cloueur. Les fréquences d'entretien et cycles de nettoyage ont été définis sur la base d'une utilisation moyenne. Le compteur de tirs montre le nombre des tirs réalisés depuis la dernière remise à zéro de l'indicateur de nettoyage. Une subdivision équivaut à 500 tirs. Au bout de 30 000 tirs, faire effectuer une maintenance de l'appareil par le S.A.V. Hilti. 8 Nettoyage et entretien

8.1 Entretien du cloueur

Pour le nettoyage, utiliser uniquement les accessoires de nettoyage fournis par Hilti ou un matériel équivalent. Pour le nettoyage, ne pas utiliser de vaporisateurs ni d'air comprimé, nettoyeur haute pression, solvants ou eau. ATTENTION Risque d'endommagement du cloueur ! Des corps étrangers peuvent se coincer dans le cloueur et l'endommager lors du déclenchement. ▶ Éviter toute pénétration de corps étrangers à l'intérieur du cloueur. ▶ Nettoyer régulièrement l'extérieur du cloueur avec un chiffon de nettoyage légèrement humide.

AVERTISSEMENT Substances dangereuses ! Les dépôts de salissures dans les appareils DX contiennent des substances pouvant nuire à la santé. ▶ Pendant le nettoyage, veiller à ne pas aspirer de poussière ni de saletés. ▶ Éviter que les poussières et les salissures n'entrent en contact avec de la nourriture. ▶ Se laver les mains après le nettoyage du cloueur. ▶ Nettoyer le cloueur et utiliser le spray Hilti conformément aux prescriptions du mode d'emploi. Cela permet d'éviter les dysfonctionnements.

1. Vérifier régulièrement toutes les pièces extérieures du cloueur à la recherche de dommages.

2. Vérifier régulièrement que les organes de commande fonctionnent correctement.

3. Utiliser le cloueur uniquement avec des cartouches appropriées et avec le réglage de puissance

recommandé → Page 30. ▶ Des cartouches erronées ou des réglages de puissance trop élevés peuvent entraîner une panne prématurée du cloueur.

8.3 Entretien de l'appareil

Procéder à un entretien de l'appareil dans les situations suivantes :

1. Il y a des variations de puissance (reconnaissables à la profondeur d'enfoncement irrégulière de l'élément

2. Il y a des ratés d'allumage de la cartouche (la cartouche ne percute pas).

3. L'appareil est sensiblement moins confortable à manier.

▶ La pression d'appui nécessaire augmente sensiblement. ▶ La résistance à l'appui sur la détente s'accroît. ▶ L'« Anneau de réglage de la puissance de tir » est difficile à bouger. ▶ Il devient difficile d'enlever la bande de cartouches.

4. Le compteur de tirs indique qu'un entretien de l'appareil est nécessaire.*2232123*

8.3.1 Démontage du cloueur 9

AVERTISSEMENT Risque de blessures entraînées par le déclenchement d'un tir par mégarde ! Un cloueur chargé peut être rendu opérationnel à tout moment. Des tirs déclenchés par mégarde peuvent vous blesser, vous et d'autres personnes. ▶ Toujours décharger le cloueur (cartouches et éléments de fixation) lors d'une interruption du travail avec le cloueur. ▶ Avant des travaux d'entretien, de nettoyage et de montage, s'assurer qu'il ne se trouve aucune cartouche ni aucun élément de fixation dans le cloueur.

1. Appuyer sur la touche de déverrouillage du canon et la maintenir enfoncée.

2. Tourner le canon jusqu'en butée dans le sens inverse des aiguilles d'une montre.

3. Sortir le canon avec le piston.

4. Tirer le piston hors du canon.

5. Séparer l'amortisseur en désaxant le canon.

6. Appuyer sur la touche de déverrouillage « Anneau de réglage de la puissance de tir » et la maintenir

7. Tourner l'« Anneau de réglage de la puissance de tir » dans le sens inverse des aiguilles d'une montre

jusqu'en position de démontage.

8. Tirer le mécanisme de retour automatique du piston hors du carter.

8.3.2 Contrôle du piston et de l'amortisseur 10

AVERTISSEMENT Risque de blessures ! Il y a un risque accru de dysfonctionnements en cas de défaut de l'amortisseur, du piston ou de la plaque de base. ▶ Contrôler l'usure de l'amortisseur et du piston et les remplacer s'ils sont endommagés. ▶ N'entreprendre aucune manipulation sur le piston. ▶ Ne pas tenter de réparer soi-même un piston défectueux, par exemple en ponçant la pointe.

1. Le piston doit être remplacé dans les cas suivants :

▶ Le piston est cassé. ▶ Le piston est très usé (par ex. rupture de l'élévation circonférentielle en forme d'anneau au niveau de la pointe du piston de plus de 90°) ▶ Les segments de piston ont sauté ou manquent. ▶ Le piston est déformé (le contrôler en le roulant sur une surface lisse).

2. L'amortisseur doit être remplacé dans les cas suivants :

▶ La bague métallique de l'amortisseur est cassée ou se détache. ▶ L'amortisseur ne tient plus sur le canon. ▶ Il y a une forte abrasion ponctuelle sur la bague métallique.

8.3.3 Nettoyage et lubrification du cloueur 11

Utiliser exclusivement du spray Hilti. L'utilisation d'autres lubrifiants risque d'entraîner des dysfonc- tionnements ou d'endommager le cloueur.

1. Décharger le cloueur (retirer les cartouches et les éléments de fixation) et démonter le cloueur. → Page 33

2. Nettoyer les segments de piston à l'aide de la brosse plate fournie jusqu'à ce qu'ils puissent bouger

3. Nettoyer le blocage du canon à l'aide de la brosse plate.

4. Lubrifier le blocage du canon et essuyer légèrement le blocage avec un chiffon.

5. Nettoyer l'intérieur du mécanisme de retour automatique du piston à l'aide de la grosse brosse ronde

6. Lubrifier le blocage de l'intérieur mécanisme de retour automatique du piston.

7. Nettoyer l'extrémité arrière du mécanisme de retour automatique du piston et les goupilles avec la brosse

8. Lubrifier les goupilles, puis les essuyer légèrement avec un chiffon.

9. Nettoyer la chambre de combustion conique avec la brosse conique fournie.

10. Nettoyer le compartiment à cartouche avec le poussoir fourni.34 Français 2232123

8.3.4 Contrôle final du cloueur

1. Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien

en place et fonctionnent parfaitement.

2. Remettre à zéro l'indicateur de nettoyage. → Page 30

9 Problèmes avec le cloueur Avant de commencer l'élimination des défauts, s'assurer qu'il n'y a pas de cartouche dans le cloueur. S'il est impossible de retirer les cartouches, contacter le S.A.V. Hilti. En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution Le piston est fermement en- foncé dans le matériau sup- port Élément trop court. ▶ Utiliser un élément plus long. Élément sans rondelle ▶ Utiliser un élément avec rondelle pour les applications sur le bois. Puissance de tir trop importante. ▶ Réduire la puissance de tir avec l'« Anneau de réglage de la puissance de tir ». Pression d'appui nécessaire plus grande Accumulation de résidus de com- bustion. ▶ Procéder à un entretien de l'appareil. ▶ Nettoyer la chambre de com- bustion. ▶ Engager une nouvelle bande de cartouches. Appui sur la détente plus ré- sistant Accumulation de résidus de com- bustion. ▶ Contacter le S.A.V. Hilti. L'« anneau de réglage de la puissance de tir » est dur à régler Accumulation de résidus de com- bustion. ▶ Procéder à un entretien de l'appareil. ▶ Nettoyer la chambre de com- bustion. ▶ Engager une nouvelle bande de cartouches. L'élément n'est pas suffisam- ment enfoncé Position incorrecte du piston dans l'appareil à chargeur (piston pas en position initiale lors du déclenche- ment) ▶ Retirer la bande de cartouches et procéder à un entretien de l'appareil. ▶ Contrôler le piston et l'amortis- seur. → Page 33. Puissance de tir trop faible ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser des cartouches ultra- puissantes. Puissance de tir trop élevée du poussoir du piston. ▶ Réduire la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». Le piston coince dans le mé- canisme de retour automa- tique du piston Piston endommagé. ▶ Remplacer le piston. Abrasion de l'amortisseur à l'in- térieur du mécanisme de retour automatique du piston. ▶ Contrôler et si nécessaire rem- placer le piston et l'amortisseur.

S'adresser au S.A.V. Hilti si le problème persiste.*2232123* 2232123 Français 35 Défaillance Causes possibles Solution Le piston coince dans le mé- canisme de retour automa- tique du piston Accumulation de résidus de com- bustion. ▶ Procéder à un entretien de l'appareil. ▶ Nettoyer la chambre de com- bustion. ▶ Engager une nouvelle bande de cartouches. Le mécanisme de retour automatique du piston est coincé. Absence de détente du cloueur. Accumulation de résidus de com- bustion. ▶ Procéder à un entretien de l'appareil. ▶ Nettoyer la chambre de com- bustion. ▶ Engager une nouvelle bande de cartouches. Blocage dû à de la saleté ou des éclats de béton. ▶ Débloquer. → Page 31 ▶ Si l'anomalie perdure, contacter le service Hilti. Tir à vide : le cloueur s'est dé- clenché, mais aucun élément de fixation n'a été tiré Position incorrecte du piston dans l'appareil à chargeur (piston pas en position initiale lors du déclenche- ment) ▶ Retirer la bande de cartouches et procéder à un entretien de l'appareil. ▶ Contrôler le piston et l'amortis- seur. → Page 33. Puissance de tir trop élevée du poussoir du piston. ▶ Réduire la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». Impossible de déclencher le cloueur Le cloueur n'a pas été entièrement appuyé. ▶ Appuyer entièrement le cloueur. Chargeur non chargé. ▶ Remplir le chargeur. Résidus de plastique dans le char- geur. ▶ Ouvrir le chargeur, enlever la bande de clous ou les résidus de plastique. Position incorrecte du piston dans l'appareil à chargeur (piston pas en position initiale lors du déclenche- ment) ▶ Retirer la bande de cartouches et procéder à un entretien de l'appareil. ▶ Contrôler le piston et l'amortis- seur. → Page 33. Clous incorrectement positionnés dans le chargeur. ▶ Recharger le cloueur. Canon mal enclenché. ▶ Tourner le canon ou le chargeur jusqu'à ce qu'un clic se fasse entendre lors de l'enclenche- ment. → Page 28. Puissance de tir trop élevée du poussoir du piston. ▶ Réduire la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». Le piston coince dans le ca- non Piston et/ou amortisseur endom- magé. ▶ Dévisser le chargeur, contrôler le piston et l'amortisseur, et remplacer le cas échéant. Résidus de plastique dans le char- geur. ▶ Ouvrir le chargeur, enlever la bande de clous ou les résidus de plastique. Puissance de tir trop importante ▶ Réduire la puissance de tir sur l'« Anneau de réglage de la puissance de tir ».36 Français 2232123 *2232123* Défaillance Causes possibles Solution Le piston coince dans le ca- non Piston tordu suite à un tir sans élément de fixation ▶ Éviter tout tir à vide. ▶ Vérifier que le piston est droit et le remplacer si nécessaire. Le canon du chargeur coince Chargeur endommagé. ▶ Remplacer le chargeur.

9.1 Problèmes avec les éléments de fixation

Défaillance Causes possibles Solution Profondeurs de pose irrégu- lières Position incorrecte du piston ▶ Retirer la bande de cartouches et procéder à un entretien de l'appareil. ▶ Contrôler et si nécessaire rem- placer le piston et l'amortisseur. Le cloueur est trop encrassé. ▶ Nettoyer le cloueur. ▶ Le cas échéant, faire contrôler le cloueur par le S.A.V. Hilti. Puissance de tir trop élevée du poussoir du piston. ▶ Réduire la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». L'élément se tord Matériau support dur (acier, béton). ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser un clou plus court. ▶ Utiliser des clous avec une limite d'application supérieure. ▶ Pour le béton : utiliser un DX- Kwik (avec pré-perçage) → voir le 'Manuel des techniques de fixation'. Agrégats durs et/ou grands sur béton. ▶ Utiliser un DX-Kwik (avec pré- perçage). Armature métallique juste en des- sous de la surface du béton.

Procéder à une fixation à un autre endroit. L'élément n'est pas posé à fleur Élément erroné. ▶ Adapter la longueur de l'élément de fixation à l'épaisseur de l'élément de structure. Réglage de puissance erroné. ▶ Modifier le réglage de puissance sur le cloueur. Agrégats durs et/ou grands sur béton. ▶ Utiliser un DX-Kwik (avec pré- perçage). Armature métallique juste en des- sous de la surface du béton. ▶ Procéder à une fixation à un autre endroit.*2232123* 2232123 Français 37 Défaillance Causes possibles Solution L'élément n'est pas posé à fleur Matériau support dur (acier, béton). ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser un clou plus court. ▶ Utiliser des clous avec une limite d'application supérieure. ▶ Pour le béton : utiliser un DX- Kwik (avec pré-perçage) → voir le 'Manuel des techniques de fixation'. Éclatements du béton Agrégats durs et/ou grands sur béton. ▶ Utiliser un DX-Kwik (avec pré- perçage). Tête d'élément endommagée Puissance de tir trop importante. ▶ Réduire la puissance de tir avec l'« Anneau de réglage de la puissance de tir ». Un piston erroné a été mis en place. ▶ Vérifier que la combinaison piston / élément de fixation est correcte. Piston endommagé. ▶ Remplacer le piston. Le clou ne pénètre pas suffi- samment profondément dans le matériau support Puissance de tir trop faible ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser des cartouches ultra- puissantes. Limite d'application dépassée (support très dur). ▶ Utiliser des clous avec une limite d'application supérieure. Système inapproprié. ▶ Utiliser un système plus robuste tel que le DX 76 (PTR) par exemple. L'élément ne tient pas dans le matériau support Matériau support en acier mince (45 mm) ▶ Utiliser un autre réglage de puissance. ▶ Utiliser des clous appropriés pour supports en acier minces. Rupture de l'élément (rupture par cisaillement) Puissance de tir trop faible ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser des cartouches ultra- puissantes. Limite d'application dépassée (support très dur). ▶ Utiliser un système plus puis- sant, par ex. DX 76 (PTR), avec des éléments de fixation appropriés.38 Français 2232123 *2232123* Défaillance Causes possibles Solution Rupture de l'élément (avec déformation) Puissance de tir trop faible ▶ Augmenter la puissance de tir sur l'« Anneau de réglage de la puissance de tir ». ▶ Utiliser des cartouches ultra- puissantes. Limite d'application dépassée (support très dur). ▶ Utiliser un système plus puis- sant, par ex. DX 76 (PTR), avec des éléments de fixation appropriés. Puissance de tir trop importante. ▶ Réduire la puissance de tir avec l'« Anneau de réglage de la puissance de tir ». La tête de clou perfore le matériau fixé Puissance de tir trop importante ▶ Réduire la puissance de tir sur l'anneau de réglage. ▶ Utiliser des cartouches moins résistantes (gris titane).

9.2 Problèmes avec les cartouches

Défaillance Causes possibles Solution La bande de cartouches n'avance pas Bande de cartouches endomma- gée. ▶ Remplacer la bande de car- touches. Le cloueur est trop encrassé. ▶ Nettoyer le cloueur. ▶ Le cas échéant, faire contrôler le cloueur par le S.A.V. Hilti. Cloueur endommagé. ▶ Contacter le S.A.V. Hilti. Utilisation d'une bande de car- touches incorrecte ▶ Utiliser uniquement des bandes de cartouches prévues pour le cloueur. La bande de cartouches est difficile à retirer. Cloueur trop chaud. ▶ Laisser le cloueur refroidir sous surveillance permanente. ▶ Ensuite, sortir avec précaution la bande de cartouches du cloueur. Accumulation de résidus de com- bustion. ▶ Procéder à un entretien de l'appareil. ▶ Nettoyer la chambre de com- bustion. ▶ Engager une nouvelle bande de cartouches. La cartouche ne percute pas Mauvaise cartouche. ▶ Faire avancer la bande d'une cartouche. Cloueur encrassé. ▶ Procéder à un entretien de l'appareil.*2232123* 2232123 Español 39 Défaillance Causes possibles Solution La bande de cartouches fond Le cloueur est appuyé trop long- temps lors de l'implantation. ▶ Retirer la bande de cartouches et la remplacer par une nouvelle bande de cartouches. ▶ Appuyer moins longtemps avant de déclencher le cloueur. Fréquence de tir trop élevée (cloueur trop chaud). ▶ Arrêter immédiatement le travail. ▶ Retirer la bande de cartouches et laisser refroidir le cloueur. ▶ Ne pas dépasser la cadence de tir maximale recommandée (voir chapitre Caractéristiques techniques). La cartouche se détache de la bande Fréquence de tir trop élevée (cloueur trop chaud). ▶ Arrêter immédiatement le travail. ▶ Retirer la bande de cartouches et laisser refroidir le cloueur. ▶ Ne pas dépasser la cadence de tir maximale recommandée (voir chapitre Caractéristiques techniques). 10 Recyclage Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. 11 Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 12 Certificat d'essais C.I.P. La directive suivante s'applique aux états membres de la C.I.P. hors de l'espace de l'UE et de l'AELE : Le Hilti DX 6 est certifié et homologué. En conséquence, les appareils portent le sigle d'homologation PTB de forme carrée avec le numéro d'homologation S 1035. Hilti garantit ainsi la bonne conformité des appareils avec le modèle homologué. 13 Informations complémentaires Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous : qr.hilti.com/manual?id=2232123&id=2253454 Ce lien figure également à la fin de la documentation sous forme de code QR. Manual de instrucciones original 1 Información sobre el manual de instrucciones
