MANUAL DE UTILIZADOR DX 6-F8 HILTI

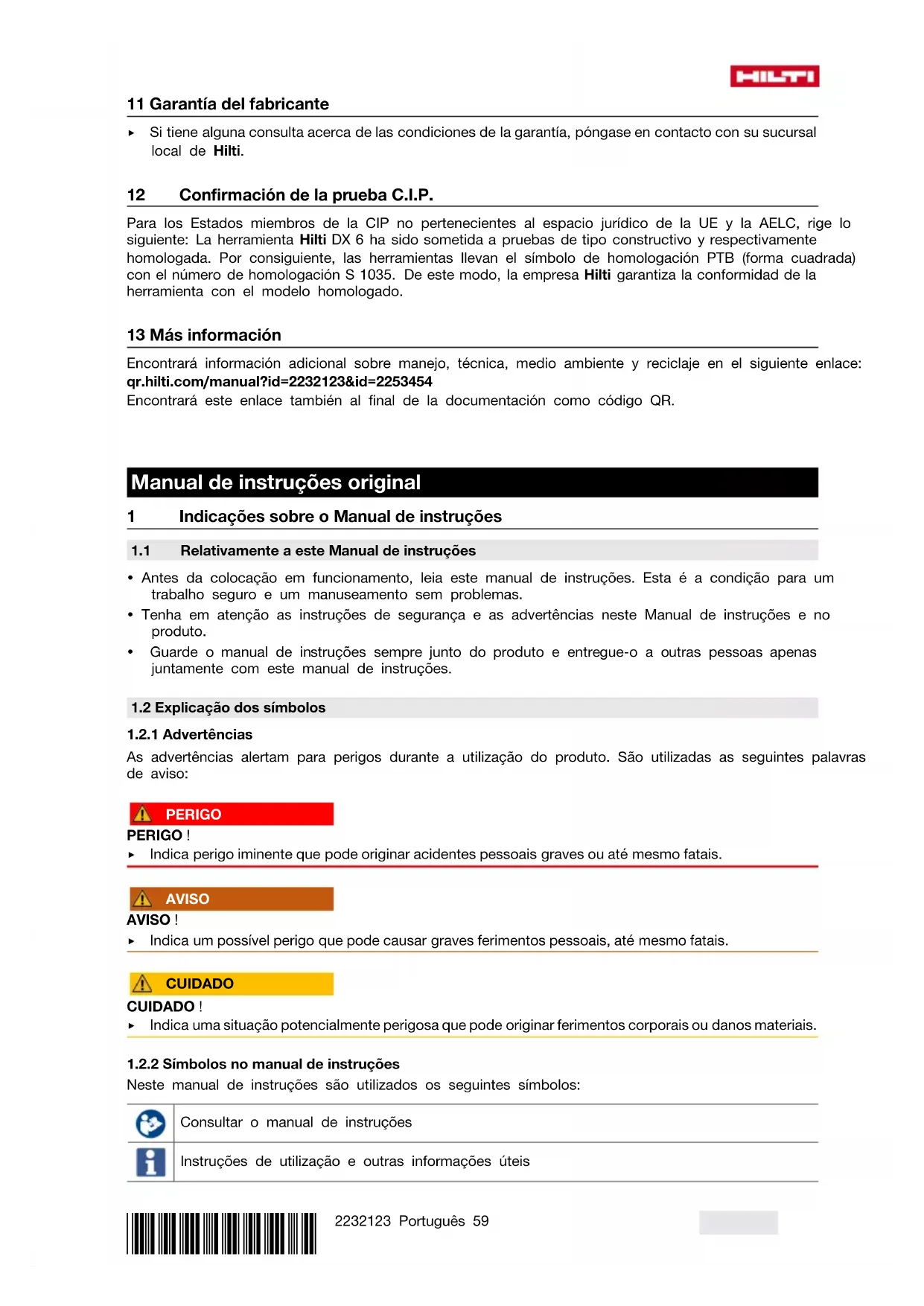

1.1 Relativamente a este Manual de instruções

• Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.

• Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto.

• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual de instruções.

1.2 Explicação dos símbolos

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso: PERIGO PERIGO ! ▶ Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO AVISO ! ▶ Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções Instruções de utilização e outras informações úteis60 Português 2232123 *2232123* Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do presente manual de instruções. A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto. Este símbolo pretende despertar a sua atenção durante o manuseamento do produto.

1.3 Símbolos dependentes do produto

São utilizados adicionalmente os seguintes símbolos: Se existente no produto, isso significa que o produto foi certificado por este organismo de certifi- cação para o mercado americano e canadiano de acordo com as normas em vigor.

1.3.2 Sinais de obrigação

No produto são utilizados os seguintes sinais de obrigação: Atenção! Observar as notas. Usar protecção para cabeça Use óculos de protecção Use protecção auricular

1.3.3 Indicações no visor

Podem ser apresentadas as seguintes indicações no visor: Este símbolo indica o estado de carga da bateria. Se a bateria estiver descarregada, aparece o símbolo de manutenção. O símbolo de manutenção indica que está pendente uma manutenção. Surge após 5 anos, 30 000 fixações ou quando a bateria estiver descarregada. A nossa recomendação: Dirija-se ao seu Centro de Assistência Técnica Hilti. O contador de fixações indica quando está pendente o próximo serviço da ferramenta. Uma secção representa 500 fixações. Ao todo, existem 5 secções que representam 2500 fixações. Este símbolo indica se o Bluetooth está ligado. Quando o símbolo não é indicado no visor, o Bluetooth está desligado.

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos. A designação e o número de série são indicados na placa de características.*2232123* 2232123 Português 61 ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Ferramenta de fixação DX 6 Geração 01 N.° de série 2 Segurança

2.1 Normas de segurança

Normas básicas de segurança AVISO! Leia todas as normas de segurança e instruções. Omissões no cumprimento das normas de segurança e instruções pode resultar em ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência. ▶ Não efectue quaisquer manipulações ou alterações na ferramenta de fixação. ▶ Utilize sempre ferramentas de fixação compatíveis entre si, peças de equipamento (placas de apoio, guias de pregos, carregadores, pistões e acessórios) e consumíveis (elementos de fixação e cartuchos). ▶ Verifique a ferramenta de fixação e os acessórios quanto a eventuais danos. ▶ Peças móveis devem funcionar na perfeição e não podem emperram. Tenha em atenção as indicações sobre a limpeza e lubrificação neste Manual de instruções → Página 72. ▶ Todas as peças têm de estar correctamente montadas de modo a garantir o funcionamento perfeito da ferramenta de fixação. Peças danificadas devem ser reparadas ou substituídas adequadamente pelo Centro de Assistência Técnica Hilti, desde que não seja indicado nada em contrário no manual de instruções. ▶ Utilize apenas cartuchos Hilti DX ou outros cartuchos adequados, que correspondam às exigências mínimas de segurança. → Página 65 ▶ Utilize a ferramenta de fixação apenas para as aplicações definidas na utilização conforme a finalidade projectada → Página 64. Não fixe quaisquer elementos de fixação em material base inadequado, p. ex. material demasiado fino, demasiado duro ou demasiado frágil. A fixação nestes materiais pode causar quebra do elemento de fixação, fragmentação ou atravessamento. Exemplos de materiais inadequados são: ▶ Cordões de soldadura em aço, ferro fundido, vidro, mármore, plástico, bronze, latão, cobre, material de isolamento, tijolos de madeira, tijolos de cerâmica, chapas finas (< 4 mm) e betão poroso. ▶ Tenha em atenção o "Manual da Técnica de Fixação" Hilti ou o respectivo "Guia técnico da técnica de fixação" Hilti local. Além disso, tenha sempre em atenção o Manual de instruções do elemento de fixação a fixar. Informações ao utilizador ▶ Só deve manusear ou fazer a manutenção desta ferramenta de fixação, se estiver autorizado a fazê-lo e se tiver sido informado sobre os possíveis perigos.. ▶ Use o seu equipamento de protecção individual durante a utilização. ▶ Use óculos de protecção adequados e um capacete. ▶ Use luvas de protecção. A ferramenta de fixação pode ficar quente devido ao funcionamento. ▶ Use uma protecção auricular. A ignição de uma carga propulsora pode prejudicar a audição. ▶ Use calçado antiderrapante. Segurança no local de trabalho ▶ Mantenha o seu posto de trabalho arrumado. Mantenha o local de trabalho livre de quaisquer objectos que possam provocar ferimentos. Desarrumação no posto de trabalho pode causar acidentes. ▶ Providencie uma boa iluminação da área de trabalho e em espaços fechados providencie, adicionalmente, uma ventilação suficiente. Segurança física ▶ Nunca pressione a ferramenta de fixação contra a sua mão ou uma outra parte do corpo! Nunca aponte a ferramenta de fixação para outras pessoas! → Página 68 ▶ Não comprima a ferramenta de fixação com a mão sobre o carregador ou a guia de pregos, pistão ou guia do pistão ou um elemento de fixação inserido. Comprimindo a ferramenta de fixação manualmente, esta pode ficar operacional, mesmo que não esteja montada nenhuma guia pregos. Daí resulta risco de ferimentos graves para si e para os outros.62 Português 2232123 *2232123* ▶ Todas as pessoas que se encontre nas imediações têm de usar protecção auricular, protecção ocular e capacete de protecção. ▶ Esteja alerta, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta de montagem directa. Não utilize a ferramenta de fixação, se estiver cansado ou sob influência de drogas, álcool ou medicamentos. Interrompa o trabalho em caso de dores ou indisposição. Um momento de distracção ao operar a ferramenta pode causar ferimentos graves. ▶ Evite uma postura de trabalho inadequada. Mantenha uma posição de trabalho segura e equilibrada. ▶ Ao utilizar a ferramenta de fixação, mantenha os braços flectidos e não esticados. ▶ Mantenha outras pessoas, e principalmente as crianças, afastadas do raio de acção da ferramenta durante os trabalhos. Utilização e manutenção cuidadosa de ferramentas de montagem directa ▶ Utilize a ferramenta de fixação somente em conformidade com a finalidade a que se destina e em perfeitas condições e não para as finalidades para as quais não foi concebida. ▶ Não utilize a ferramenta de fixação em locais em que exista risco de incêndio e de explosão. ▶ Antes de fixar os elementos de fixação, certifique-se de que não se encontra ninguém no sentido de fixação atrás ou por baixo do elemento construtivo no qual será fixado o elemento de fixação. Perigo devido à ruptura de elementos de fixação! ▶ Preste atenção para que a boca da ferramenta de fixação nunca fique direccionada para si ou outras pessoas. ▶ Segure a ferramenta de fixação apenas nas superfícies do punho previstas para o efeito. ▶ Mantenha as áreas do punho secas, limpas e livres de óleo e gordura. ▶ Pressione o gatilho apenas quando a ferramenta de fixação estiver totalmente comprimida na vertical contra o material base. ▶ Antes de iniciar o trabalho, verifique o ajuste da potência seleccionado. ▶ Para efeitos de teste, fixe elementos de fixação no seu material base → Página 69. ▶ Ao fixar, mantenha a ferramenta de fixação sempre em ângulo recto relativamente ao material base. Assim, diminui o risco de o elemento de fixação fazer ricochete no material base. ▶ Nunca aplique elementos de fixação em furos existentes, excepto se isto for recomendado pela Hilti. ▶ Não fixe quaisquer elementos de fixação já utilizados - risco de ferimentos! Utilize um elemento de fixação novo. ▶ Um elemento de fixação que não tenha penetrado o suficiente não deve voltar a ser aplicado! O elemento de fixação poderia quebrar. ▶ Nunca deixe uma ferramenta de fixação carregada sem supervisão. ▶ Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação) antes de trabalhos de limpeza, reparação e manutenção, ao substituir a guia pregos, ao interromper o trabalho e para o armazenamento. ▶ Transporte e armazene a ferramenta de fixação na mala Hilti prevista para o efeito. ▶ Guarde as ferramentas de fixação que não estejam a ser utilizadas, descarregadas, num local seco, seguro e fora do alcance das crianças. ▶ Aplique a ferramenta de fixação sempre em superfícies lisas, planas e livres, que sejam totalmente suportadas pelo material base. ▶ Mantenha as distâncias necessárias dos bordos e as distâncias entre os elementos de fixação (consultar capítulo Distâncias mínimas → Página 65). ▶ Antes da fixação, verifique o material base em relação à existência de cabos eléctricos, canalizações de água e tubagens de gás. ▶ Para informações detalhadas, solicite o "Manual da Técnica de Fixação" Hilti ou o respectivo "Guia técnico da técnica de fixação" Hilti local junto da sua loja Hilti. Medidas de segurança térmica ▶ Não exceda a frequência de fixação máxima recomendada no capítulo Dados técnicos. ▶ Se a ferramenta de fixação sobreaquecer ou a fita de cartuchos se deformar ou derreter, remova a fita de cartuchos e deixe a ferramenta de fixação arrefecer. ▶ Não desmonte a ferramenta de fixação se esta estiver quente. Deixe a ferramenta de fixação arrefecer. Perigo de explosão nos cartuchos ▶ Utilize apenas cartuchos adequados ou aprovados para a ferramenta de fixação. ▶ Remova a fita de cartuchos, quando fizer uma pausa, tiver terminado o trabalho ou transportar a ferramenta de fixação. ▶ Não tente forçar a saída de elementos de fixação e / ou cartuchos da fita do carregador ou da ferramenta de fixação.*2232123* 2232123 Português 63 ▶ Armazene os cartuchos não utilizados de acordo com as instruções de armazenamento para cartuchos para ferramentas de fixação accionadas por pó (p. ex. seco, temperatura entre 5 °C e 25 °C) e num local trancado. ▶ Não deixe fitas de cartuchos não utilizadas ou parcialmente utilizadas espalhadas. Recolha as fitas de cartuchos utilizadas e armazene-as num local adequado. ▶ Tenha em atenção todas as indicações sobre segurança, manuseamento, armazenamento na ficha de segurança dos cartuchos. 3 Descrição

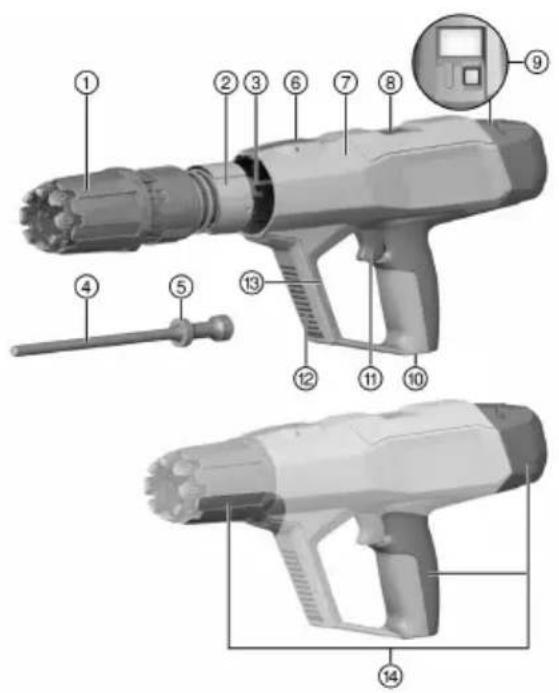

3.1 Vista geral do produto (ferramenta de fixação) 1

Anel de regulação da potência de fixação

Botão de destravamento «anel de regulação da potência de fixação»

Compartimento dos cartuchos (expulsão)

• DX 6 com : tecla de comando vermelha

Compartimento dos cartuchos (alimentação)

Interface de montagem para acessórios

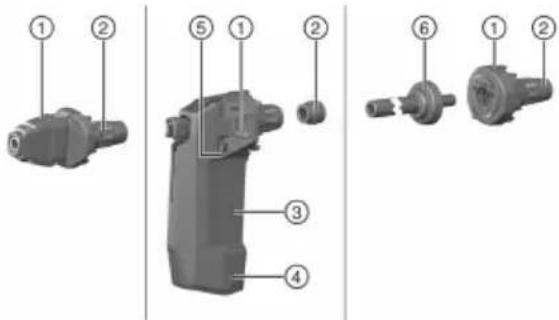

3.2 Vista geral do produto (guias de pregos) 2

Botão de destravamento (guia de pregos)

Botão de destravamento (fecho do carrega- dor)

Detecção de pregos com indicador de re- carga (vermelho)

Tubo substituível para guia de pregos

3.3 Elementos de comando na ferramenta de fixação

Os seguintes elementos de comando encontram-se na ferramenta de fixação: Botão de destravamento «anel de regulação da potência de fixação» O botão destrava o «anel de regulação da potência de fixação» ou é utilizado para a desmontagem do retorno do pistão.64 Português 2232123 *2232123* Botão de destravamento da guia de pregos (A) O botão destrava a guia de pregos (ferramenta simples e carrega- dor) para a substituição da guia de pregos ou limpeza da ferramenta de fixação. Botão de destravamento do fecho do carregador (B) O botão destrava o fecho do carregador para inserção dos elemen- tos de fixação.

3.4 Utilização conforme a finalidade projectada

O produto descrito é uma ferramenta de fixação directa para fixação de pregos endurecidos, cavilhas e elementos de fixação em betão, aço e blocos de arenito. O produto só deve ser utilizado em conjunto com o equipamento adequado à ferramenta de fixação. As guias de pregos, o pistão e os elementos de fixação têm de ser compatíveis entre si. O produto só deve ser utilizado com peças de substituição e acessórios da Hilti assim como com cartuchos e elementos de fixação da Hilti ou outros cartuchos e elementos de fixação adequados.

Opção: Nos produtos com Bluetooth A marca nominativa Bluetooth

, bom como os símbolos gráficos (logótipos), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/destes símbolos gráficos por parte da Hilti Aktiengesellschaft é realizada sob licença. O Bluetooth é uma transmissão de dados sem fios, através da qual dois produtos Bluetooth podem comunicar entre si a uma curta distância. Este produto está equipado com um módulo Bluetooth Low Energy. O módulo permite a comunicação e a transferência de dados com telemóveis e gateways Hilti. O módulo é utilizado para a verificação do estado do produto e para a transferência de definições e dados e pode enviar características dos dados, como a localização do terminal receptor, o tempo de funcionamento, o número total de aplicações, o número de aplicações durante o intervalo e o carimbo de data/hora da transferência. Pode obter informações sobre as funções disponibilizadas na respectiva aplicação (App) Hilti.

3.5.1 Transferência de dados via Bluetooth

O intervalo da transferência de dados pode variar, dependendo da fonte de energia disponível do produto. O alcance pode variar muito em função das condições exteriores, inclusive do receptor utilizado. Dentro de espaços fechados e devido a barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.), o alcance do Bluetooth pode ser substancialmente mais baixo. Consoante o ambiente podem ser necessários vários intervalos de envio antes que o produto seja identificado. Se o produto não for identificado, verifique o seguinte: A distância ao terminal móvel é demasiado grande?

• Reduza a distância entre o terminal móvel e o produto.

3.5.2 Instalação e configuração da App

Para poder utilizar as funções de conectividade, tem de instalar primeiro a App Hilti correspondente. (1.) Transfira a App através de uma loja de Apps correspondente (Apple App Store, Google Play Store) para o seu terminal. Pressupõe-se a existência de uma conta de utilizador na loja de Apps correspondente.*2232123* 2232123 Português 65 (2.) Ao iniciar a App pela primeira vez, inicie sessão com a sua conta ou registe-se. (3.) O visor do seu terminal móvel mostrará todos os passados seguintes para a ligação do produto ao terminal móvel. Observe, adicionalmente, todas as instruções de utilização da App. Assim obterá uma melhor visão geral do processo de ligação e da utilização das funções.

3.6 Informações sobre a aplicação

Para obter mais informações sobre a aplicação, a transferência da aplicação e o seu arranque, leia o código QR na mala Hilti.

3.7 Requisitos para os cartuchos

AVISO Risco de ferimentos devido a explosão inesperada! No caso de cartuchos que não satisfaçam as exigências mínimas de segurança, pode haver formação de depósitos de pó não queimado. Daí podem resultar uma explosão repentina e ferimentos graves do utilizador e pessoas nas suas imediações. ▶ Utilize exclusivamente cartuchos que correspondam às exigências mínimas de segurança dos seus regulamentos legais locais! ▶ Mantenha os intervalos de manutenção e mande limpar regularmente a ferramenta de fixação num Hilti-Service! Utilize apenas os cartuchos DX da Hilti listados nesta tabela ou outros cartuchos adequados, que correspondam às exigências mínimas de segurança:

• Para países da UE e EFTA é válido que os cartuchos têm de estar em conformidade com a norma CE e têm de ter a marcação CE.

• Para o Reino Unido é válido que os cartuchos têm de estar em conformidade com a norma UKCA e têm de ter a marcação UKCA.

• Para os EUA é válido que os cartuchos têm de estar em conformidade com as disposições da ANSI A10.3-2020.

• Para os países não europeus C.I.P. é válido que os cartuchos têm de ter uma homologação C.I.P. para a ferramenta de fixação DX utilizada.

• Para os restantes países é válido que os cartuchos têm de passar no teste de resíduos em conformidade com a norma EN 16264 e apresentar a respectiva declaração do fabricante. Cartuchos Designação para encomenda Cor Energia Cartucho DX 6 cinza titânio forte Cartucho DX 6 preto Extra forte

3.8 Distâncias mínimas e distâncias dos bordos

Durante a fixação tem de respeitar as distâncias mínimas. Estas podem diferir umas das outras, consoante o produto. Tenha em atenção as instruções no Manual de instruções do elemento de fixação utilizado, no Manual da Técnica de Fixação Hilti ou no respectivo "Guia técnico da técnica de fixação" Hilti local. Fixação em betão ou aço Descrição Betão Aço distância mínima aos bordos, do bordo inferior ao elemento de fixação ≥ 2,8 in (≥ 70 mm) ≥ 0,6 in (≥ 15 mm) distância mínima segundo o eixo entre elementos de fixação ≥ 3,1 in (≥ 80 mm) ≥ 0,8 in (≥ 20 mm)66 Português 2232123 *2232123* Descrição Betão Aço espessura mínima do material base ≥ 3,9 in (≥ 100 mm) Observe as indica- ções no Manual de instruções do ele- mento de fixação!

3.9 Informações relativas às áreas de aplicação

Para obter mais informações sobre as áreas de aplicação, observe a página do produto da Hilti. 4 Características técnicas DX 6-F8 DX 6-F10 DX 6-MX Peso 7,43 lb (3,37 kg) 7,45 lb (3,38 kg) 8,00 lb (3,63 kg) Comprimento (ferramenta de fixa- ção) 18,7 in (475 mm) 18,7 in (475 mm) 19,1 in (485 mm) Comprimento (elemento de fixação) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) 0,5 in … 2,8 in (13 mm … 72 mm) Frequência máxima de fixação re- comendada 700 Fixações/h 700 Fixações/h 700 Fixações/h Força de compressão necessária 39 lb

(174 N … 200 N) Movimento de contacto 0,7 in (19 mm) 0,7 in (19 mm) 0,7 in (19 mm) Temperatura ambiente (armazena- mento e utilização) 5 ℉ … 122 ℉ (−15 ℃ … 50 ℃) 5 ℉ … 122 ℉ (−15 ℃ … 50 ℃) 5 ℉ … 122 ℉ (−15 ℃ … 50 ℃) DX 6 IE-L DX 6 IE-XL Peso 7,56 lb (3,43 kg) 7,67 lb (3,48 kg) Comprimento (ferramenta de fixa- ção) 21,5 in (547 mm) 23,9 in (607 mm) Comprimento (elemento de fixação) 0,8 in … 5,5 in (20 mm … 140 mm) 0,8 in … 7,9 in (20 mm … 200 mm) Frequência máxima de fixação re- comendada 700 Fixações/h 700 Fixações/h Força de compressão necessária 39 lb

(174 N … 200 N) Movimento de contacto 0,7 in (19 mm) 0,7 in (19 mm) Temperatura ambiente (armazena- mento e utilização) 5 ℉ … 122 ℉ (−15 ℃ … 50 ℃) 5 ℉ … 122 ℉ (−15 ℃ … 50 ℃)

Opção: Nos produtos com Bluetooth Frequência 2 400 MHz … 2 483,5 MHz Potência máxima de transmissão radiada −27,2 dBm

4.2 Informação sobre ruído e vibrações

Os valores acústicos mencionados foram determinados sob as seguintes condições gerais:*2232123* 2232123 Português 67 Informação sobre vibrações conforme EN 2006/42/EG Emissão de vibrações < 8,2 ft/s² (< 2,5 m/s²) 5 Preparação do local de trabalho

5.1 Montar a ferramenta de fixação 3

1. Certifique-se de que não há nenhuma fita de cartuchos no interior da ferramenta de fixação.

2. Alinhe as marcas de seta e encaixe o retorno do pistão dentro da carcaça.

3. Introduza a guia de pregos ou o carregador centrado no retorno do pistão.

5. Coloque o amortecedor na guia de pregos ou no carregador.

6. Introduza a guia de pregos ou o carregador centrado e não inclinado no retorno do pistão.

7. Rode a guia de pregos ou o carregador no sentido dos ponteiros do relógio até engatar.

▶ A guia de pregos ou o carregador está trancado.

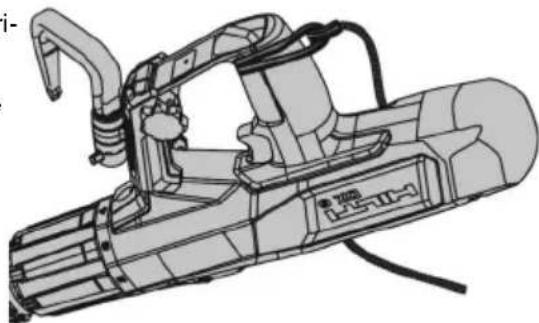

5.2 Protecção anti-queda

AVISO Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos. Observe as directivas nacionais para trabalhos em altura. Utilize exclusivamente o cabo de segurança para ferramentas Hilti #2261971 como protecção anti-queda para este produto. ▶ Fixe o cabo de segurança para ferramentas ao pro- duto com o laço como ilustrado na imagem. Verifique se está bem apertado. ▶ Fixe o mosquetão a uma estrutura de suporte. Veri- fique se o mosquetão está bem apertado. Observe o manual de instruções do cabo de segurança para ferramentas Hilti.

5.3 Gancho de andaime (acessório)

Para engatar por um curto período num corrimão ou num cinto de ferramentas pode montar-se o Hilti gancho de andaime (acessório). Para a montagem siga as instruções de montagem que vão junto com o acessório. Uma cópia das instruções de montagem encontra-se no fim deste Manual de instruções. A ferramenta de fixação deve ser protegida adicionalmente com o cabo de segurança da ferramenta Hilti.68 Português 2232123 *2232123* 6 Utilização AVISO Risco de ferimentos devido a disparo acidental! Uma ferramenta de fixação carregada pode ficar operacional a qualquer momento. As fixações acidentalmente accionadas podem colocá-lo a si e a outras pessoas em risco. ▶ Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação), quando interromper o trabalho com a ferramenta de fixação. ▶ Antes de todos os trabalhos de manutenção, limpeza e preparação, certifique-se de quer não se encontram quaisquer cartuchos nem elementos de fixação na ferramenta de fixação. AVISO Perigo devido a superfícies quentes! A ferramenta de fixação pode ficar quente devido à utilização. ▶ Use luvas de protecção. Se, ao inserir a fita de cartuchos, a resistência for anormalmente elevada, verifique se a fita de cartuchos é compatível com esta ferramenta de fixação. Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto. Instruções de segurança Imagem exemplifica- tiva Descrição Não pressione a ferramenta de fixação contra partes do corpo! Ao comprimir contra uma parte do corpo (p. ex. mão), a ferramenta de fixação pode ficar operacional. Desta forma, existe risco de fixação em partes do corpo. Não puxe o carregador ou outras guias de pregos para trás com a mão! Ao puxar o carregador para trás com a mão, a ferramenta de fixação pode ficar operacional. Desta forma, existe risco de fixação em partes do corpo.

6.1 Carregar a fita de cartuchos 6

▶ Empurre a fita de cartuchos, com a extremidade delgada para a frente, pela parte de baixo no punho da ferramenta de fixação, até a fita de cartuchos estar totalmente dentro da ferramenta de fixação. Se inserir uma fita de cartuchos já encetada: Puxe a fita de cartuchos totalmente inserida, com a mão, por cima, para fora da ferramenta de fixação, até que um cartucho não utilizado se encontre na câmara de cartuchos

6.2 Carregar a ferramenta de aplicação individual 4

▶ Empurre o elemento de fixação para dentro da guia de pregos, a partir da frente, até que a anilha do elemento de fixação seja segurada na guia de pregos.*2232123* 2232123 Português 69

6.3 Carregar a ferramenta com carregador 5

Podem aplicar-se elementos de fixação até que o carregador esteja completamente vazio. Se não houver quaisquer elementos de fixação no carregador, deixará de ser possível comprimir totalmente a ferramenta com carregador.

• A partir de três elementos de fixação ainda no carregador → Pode ser recarregada uma fita com dez elementos de fixação.

• A partir de dois elementos de fixação ainda no carregador → O indicador de recarga (vermelho) aparece na detecção de pregos.

1. Abra o carregador, pressionando o botão de destravamento (fecho do carregador).

2. Insira a fita com dez elementos de fixação no carregador.

6.4 Ajustar a potência de fixação 7

Seleccione o ajuste da potência de acordo com a aplicação. Comece sempre com a potência mínima de fixação, se não existirem quaisquer valores empíricos.

1. Pressione e mantenha pressionado o botão de destravamento «anel de regulação da potência de

2. Rode o «anel de regulação da potência de fixação» para o nível de potência pretendido.

• 1 = energia mais baixa

• 8 = energia mais alta

3. Verifique se a fixação ocorreu correctamente, de acordo com o Manual de instruções do elemento de

6.5 Aplicar elementos de fixação 8

1. Posicione a ferramenta de fixação.

2. Segure a ferramenta de fixação a direito contra a superfície de trabalho e pressione-a em ângulo recto.

3. Pressione o disparador para aplicar o elemento de fixação.

6.6 Descarregar a ferramenta de aplicação individual

1. Puxe a fita de cartuchos em cima para fora da ferramenta de fixação.

2. Retire o elemento de fixação da ferramenta de fixação.

6.7 Descarregar a ferramenta com carregador

1. Puxe a fita de cartuchos em cima para fora da ferramenta de fixação.

2. Puxe o fecho do carregador para baixo e retire a fita de pregos.

6.8 Repor a indicação de limpeza

A indicação de limpeza é composta por 5 barras. Cada barra representa 500 fixações. A indicação de limpeza está concebida para indicar os intervalos de limpeza correctos quando forem utilizados os seguintes cartuchos:

• Cartucho DX 6 cinza titânio

• Cartucho DX 6 preto ▶ Prima a tecla de comando no visor durante 10-12 segundos. ▶ A indicação de limpeza está reposta.70 Português 2232123 *2232123* 7 O que fazer em caso de avarias AVISO Risco de explosão! Em caso de manuseamento incorrecto de cartuchos, estes podem ser inflamados. ▶ Não tente forçar a saída de cartuchos da ferramenta de fixação da fita de cartuchos. AVISO Perigo devido a superfícies quentes! A ferramenta de fixação pode ficar quente devido à utilização. ▶ Use luvas de protecção.

7.1 A ferramenta de fixação está encravada e não se separa

PERIGO Risco de ferimentos devido a ferramenta de fixação não protegida! Se a ferramenta de fixação encravar no estado comprimido ou um cartucho não detonar, a ferramenta de fixação pode estar carregada e não protegida. O disparo acidental de uma fixação pode causar ferimentos graves. ▶ Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas. ▶ Retire o dedo do gatilho e não coloque a mão diante da boca da guia de pregos. ▶ Mantenha uma ferramenta de fixação não protegida sempre sob supervisão.

1. Comprima a ferramenta de fixação durante, pelo menos, 10 segundos e volte a soltá-la.

2. Retire a ferramenta de fixação da superfície de trabalho.

Preste atenção para que esta não esteja virada para si ou para outras pessoas!

3. Tente puxar a guia de pregos à mão para a posição inicial.

Retire a mão do gatilho e não coloque as mãos diante da boca da ferramenta!

4. Puxe imediatamente a fita de cartuchos para fora da ferramenta de fixação.

Se não for possível remover a fita de cartuchos: ▶ Deixe a ferramenta de fixação arrefecer num local seguro, sob supervisão. ▶ Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas. ▶ Contacte o Centro de Assistência Técnica Hilti.

5. Realize um serviço da ferramenta. → Página 71

7.2 O cartucho não dispara com a ferramenta de fixação acima da temperatura de funciona-

mento Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas!

1. Comprima a ferramenta de fixação durante, pelo menos, 10 segundos e volte a soltá-la.

2. Se o cartucho continuar a não detonar, aguarde 10 segundos e retire a ferramenta de fixação da

superfície de trabalho.

3. Puxe imediatamente a fita de cartuchos para fora da ferramenta de fixação.

▶ Se não for possível remover a fita de cartuchos: ▶ Deixe a ferramenta de fixação arrefecer num local seguro, sob supervisão. ▶ Contacte o Centro de Assistência Técnica Hilti.

4. Realize um serviço da ferramenta. → Página 71

5. Coloque o cartucho em segurança.

6. Elimine os cartuchos não detonados.

▶ Observe as normas locais de eliminação.

7. Deixe a ferramenta de fixação arrefecer e prossiga o seu trabalho com uma fita de cartuchos nova.

7.3 O cartucho não dispara com a ferramenta de fixação à temperatura de funcionamento

1. Interrompa imediatamente o trabalho.

2. Descarregue a ferramenta de fixação (cartuchos e elementos de fixação) e desmonte a ferramenta de

fixação. → Página 72

3. Verifique a selecção da combinação correcta de guias de pregos, pistão, elementos de fixação e

cartucho.*2232123* 2232123 Português 71

4. Verifique o amortecedor, o pistão e as guias de pregos quanto a desgaste e, se necessário, substitua os

5. Limpe e lubrifique a ferramenta de fixação. → Página 72

▶ Se o problema persistir após as medidas acima, a ferramenta de fixação não deverá continuar a ser utilizada. ▶ Mande verificar e, se necessário, reparar a ferramenta de fixação no Centro de Assistência Técnica Hilti. Durante o funcionamento regular, ocorre acumulação de sujidade e desgaste de componentes relevantes para o funcionamento da ferramenta. Execute regularmente o serviço da ferramenta. Em caso de utilização intensiva da ferramenta de fixação, verifique diariamente o pistão e o amortecedor, ou, o mais tardar, após 2500 a 3000 fixações. O intervalo corresponde ao ciclo de limpeza regular da ferramenta de fixação. Os ciclos de manutenção e limpeza baseiam-se numa utilização típica da ferramenta. O contador de fixações indica o número de fixações realizadas desde a última reposição da indicação de limpeza. Uma barra representa 500 fixações. Após 30000 fixações, mande efectuar uma manutenção da ferramenta no Centro de Assistência Técnica Hilti. 8 Conservação e manutenção

8.1 Conservação da ferramenta de fixação

Para a limpeza, utilize exclusivamente os acessórios de limpeza fornecidos pela Hilti ou material idêntico. Nunca utilize, para a limpeza, sprays, ar comprimido, limpeza a alta pressão, solventes ou água. CUIDADO Risco de dados na ferramenta de fixação! Objectos estranhos podem ficar agarrados à ferramenta de fixação e danificá-la aos serem soltos. ▶ Evite a entrada de corpos estranhos no interior da ferramenta de fixação. ▶ Limpe regularmente o exterior da ferramenta de fixação com um pano ligeiramente húmido.

AVISO Substâncias perigosas! A sujidade nas ferramentas DX contém substâncias perigosas para a sua saúde. ▶ Durante a limpeza, não inspire o pó ou sujidade. ▶ Mantenha os alimentos afastados do pó e da sujidade. ▶ Lave as mãos após a limpeza da ferramenta de fixação. ▶ Limpe a ferramenta de fixação e utilize o spray Hilti de acordo com as especificações no Manual de instruções. Desta forma, evita perturbações de funcionamento.

1. Verifique regularmente todas as peças externas da ferramenta de fixação em relação a danos.

2. Verifique regularmente o funcionamento de todos os elementos de comando.

3. Opere a ferramenta de fixação apenas com cartuchos adequados e com o ajuste da potência

recomendado → Página 69. ▶ Cartuchos errados ou ajustes da potência demasiado altos podem levar a avarias prematuras da ferramenta de fixação.

8.3 Realizar o serviço da ferramenta

Realize um serviço da ferramenta se ocorrerem as seguintes situações:

1. Há ocorrência de oscilações de potência (identificáveis pela profundidade de penetração irregular do

elemento de fixação).

2. Ocorrem falhas de detonação do cartucho (o cartucho não é detonado).

3. A facilidade de utilização baixa perceptivelmente.

▶ A pressão de encosto necessária aumenta perceptivelmente. ▶ A resistência do gatilho aumenta. ▶ O «anel de regulação da potência de fixação» é difícil de ajustar. ▶ Já só é possível retirar a fita de cartuchos com dificuldade.72 Português 2232123 *2232123*

4. O contador de fixações indica a necessidade de um serviço da ferramenta.

8.3.1 Desmontar a ferramenta de fixação 9

AVISO Risco de ferimentos devido a disparo acidental! Uma ferramenta de fixação carregada pode ficar operacional a qualquer momento. As fixações acidentalmente accionadas podem colocá-lo a si e a outras pessoas em risco. ▶ Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação), quando interromper o trabalho com a ferramenta de fixação. ▶ Antes de todos os trabalhos de manutenção, limpeza e preparação, certifique-se de quer não se encontram quaisquer cartuchos nem elementos de fixação na ferramenta de fixação.

1. Pressione e mantenha pressionado o botão de destravamento da guia de pregos.

2. Rode a guia de pregos até ao batente, no sentido contrário ao dos ponteiros do relógio.

3. Puxe para fora a guia de pregos com o pistão.

4. Puxe o pistão para fora da guia de pregos.

5. Separe o amortecedor da guia de pregos, dobrando-o para baixo.

6. Pressione e mantenha pressionado o botão de destravamento «anel de regulação da potência de

7. Rode o «anel de regulação da potência de fixação» no sentido contrário ao dos ponteiros do relógio, até

à posição de desmontagem.

8. Puxe o retorno do pistão para fora da carcaça.

8.3.2 Verificar o pistão e o amortecedor 10

AVISO Risco de ferimentos! Existe risco aumentado de anomalias devido a um amortecedor danificado, um pistão danificado ou uma placa de apoio danificada. ▶ Verifique o desgaste do amortecedor e do pistão e substitua-os se estiverem danificados. ▶ Não realize quaisquer modificações no pistão.

Não tente reparar um pistão danificado, p. ex. lixando a ponta.

1. O pistão deve ser substituído nos seguintes casos:

▶ O pistão está partido. ▶ O pistão está muito desgastado (p. ex. quebra da elevação circular circunferencial em forma de anel na ponta do pistão de mais de 90°) ▶ Os segmentos do pistão estão fora de sítio ou em falta. ▶ O pistão está torcido (verificar rolando sobre uma superfície lisa).

2. O amortecedor deve ser substituído nos seguintes casos:

▶ O anel metálico do amortecedor está partido ou solta-se. ▶ O amortecedor já não se segura na guia de pregos. ▶ Por baixo do anel metálico, é visível uma forte abrasão pontual da borracha.

8.3.3 Limpar e lubrificar a ferramenta de fixação 11

Utilize exclusivamente spray Hilti. A utilização de outros lubrificantes pode causar falhas de funcionamento ou danificar a ferramenta de fixação.

1. Descarregue a ferramenta de fixação (cartuchos e elementos de fixação) e desmonte a ferramenta de

fixação. → Página 72

2. Limpe os segmentos do pistão com a escova plana fornecida, até que os segmentos do pistão se

3. Limpe o travamento da guia de pregos com a escova plana.

4. Lubrifique o travamento da guia de pregos e limpe-o levemente com um pano.

5. Limpe o interior do retorno do pistão com a escova redonda grande fornecida.

6. Lubrifique o travamento do retorno do pistão interior.

7. Limpe a extremidade posterior do retorno do pistão e os pinos com a escova plana.

8. Lubrifique os pinos e, em seguida, limpe-os levemente com um pano.

9. Limpe a câmara de cartuchos cónica com a escova cónica fornecida.*2232123*

2232123 Português 73

10. Limpe o compartimento dos cartuchos com a vareta fornecida.

8.3.4 Verificação final da ferramenta de fixação

1. Após efectuar qualquer manutenção, deverá verificar se os dispositivos de protecção estão completos

e correctamente encaixados e se funcionam em perfeitas condições.

2. Reponha a indicação de limpeza. → Página 69

9 Problemas com a ferramenta de fixação Antes de iniciar a eliminação de falhas, certifique-se de que não se encontram quaisquer cartuchos na ferramenta de fixação. Se não for possível remover os cartuchos, contacte o Centro de Assistência Técnica Hilti. No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução Pistão fica preso no material base Elemento demasiado curto. ▶ Utilizar um elemento mais comprido. Elemento sem anilha ▶ Utilizar o elemento com anilha para aplicações em madeira. Demasiada potência de fixação. ▶ Diminuir a potência de fixação com o «anel de regulação da potência de fixação». Pressão de encosto necessá- ria aumenta Acumulação de resíduos de com- bustão. ▶ Realizar o serviço da ferra- menta. ▶ Limpar a câmara de cartuchos. ▶ Inserir fita de cartuchos nova. Resistência do gatilho au- menta Acumulação de resíduos de com- bustão. ▶ Contacte o Centro de Assistên- cia Técnica Hilti. «Anel de regulação da po- tência de fixação» difícil de ajustar Acumulação de resíduos de com- bustão. ▶ Realizar o serviço da ferra- menta. ▶ Limpar a câmara de cartuchos. ▶ Inserir fita de cartuchos nova. Elemento de fixação colo- cado com profundidade insu- ficiente Posição incorrecta do pistão na ferramenta de carregador (durante o disparo o pistão não está na posição inicial) ▶ Remover a fita de cartuchos e executar o serviço da ferra- menta. ▶ Verificar o pistão e o amortece- dor. → Página 72. Potência de fixação demasiado baixa ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar cartucho extra forte. Ressalto do pistão devido a potên- cia de fixação demasiado elevada. ▶ Diminuir a potência de fixação no «anel de regulação da potência de fixação». O pistão prende no retorno do pistão Pistão danificado. ▶ Substituir o pistão. Abrasão do amortecedor no inte- rior do retorno do pistão. ▶ Verificar o pistão e o amorte- cedor; se necessário, substituí- los. ▶ Procurar um Centro de Assis- tência Técnica Hilti, caso o problema persista. Acumulação de resíduos de com- bustão. ▶ Realizar o serviço da ferra- menta. ▶ Limpar a câmara de cartuchos. ▶ Inserir fita de cartuchos nova.74 Português 2232123 *2232123* Avaria Causa possível Solução O retorno do pistão está preso. A ferramenta de fixação não se separa. Acumulação de resíduos de com- bustão. ▶ Realizar o serviço da ferra- menta. ▶ Limpar a câmara de cartuchos. ▶ Inserir fita de cartuchos nova. Encravamento devido a sujidade ou fragmentos de betão. ▶ Solte o encravamento.

• Página 70 ▶ Se o erro se mantiver, contacte o Centro de Assistência Técnica Hilti. Aplicação falsa: a ferramenta de fixação foi actuada, mas não foi fixado nenhum ele- mento Posição incorrecta do pistão na ferramenta de carregador (durante o disparo o pistão não está na posição inicial) ▶ Remover a fita de cartuchos e executar o serviço da ferra- menta. ▶ Verificar o pistão e o amortece- dor. → Página 72. Ressalto do pistão devido a potên- cia de fixação demasiado elevada. ▶ Diminuir a potência de fixação no «anel de regulação da potência de fixação». Não é possível actuar a ferra- menta de fixação Ferramenta de fixação não foi completamente pressionada con- tra o material base. ▶ Pressionar a ferramenta de fixação completamente contra o material base. Carregador não está carregado. ▶ Carregar o carregador. Restos de plástico no carregador. ▶ Abrir o carregador e remover a fita de pregos e os restos de plástico. Posição incorrecta do pistão na ferramenta de carregador (durante o disparo o pistão não está na posição inicial) ▶ Remover a fita de cartuchos e executar o serviço da ferra- menta.

Verificar o pistão e o amortece- dor. → Página 72. Prego mal colocado no carregador. ▶ Recarregar a ferramenta de fixação. Guia de pregos não correctamente engatada. ▶ Rode a guia de pregos ou o carregador, até se ouvir um clique ao encaixar. → Página 67 Ressalto do pistão devido a potên- cia de fixação demasiado elevada. ▶ Diminuir a potência de fixação no «anel de regulação da potência de fixação». O pistão fica preso na guia de pregos Pistão e/ou amortecedor danifi- cado. ▶ Desenroscar o carregador, veri- ficar o pistão e o amortecedor e, se necessário, substituí-los. Restos de plástico no carregador. ▶ Abrir o carregador e remover a fita de pregos e os restos de plástico. Demasiada potência de fixação ▶ Diminuir a potência de fixação no «anel de regulação da potência de fixação». Pistão dobrado devido a fixação sem elemento de fixação ▶ Evitar fixações falsas. ▶ Verificar a rectidão do pistão e, se necessário, substituir.*2232123* 2232123 Português 75 Avaria Causa possível Solução A guia de pregos do carrega- dor prende Carregador danificado. ▶ Substituir o carregador.

9.1 Problemas com elementos de fixação

Avaria Causa possível Solução Profundidades de fixação diferentes Posição incorrecta do pistão ▶ Remover a fita de cartuchos e executar o serviço da ferra- menta. ▶ Verificar o pistão e o amorte- cedor; se necessário, substituí- los. Ferramenta de fixação está dema- siado suja. ▶ Limpar a ferramenta de fixação. ▶ Se necessário, mande verificar a ferramenta de fixação no Centro de Assistência Técnica Hilti. Ressalto do pistão devido a potên- cia de fixação demasiado elevada. ▶ Diminuir a potência de fixação no «anel de regulação da potência de fixação». O prego dobra-se Material base duro (aço, betão). ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar um prego mais curto. ▶ Utilizar um prego com limite de aplicação mais elevado. ▶ No caso de betão: Utilizar DX-Kwik (pré-furação) → con- sultar "Manual da Técnica de Fixação". Agregados duros e/ou grandes no betão. ▶ Utilize o DX-Kwik (pré-furação). Ferros da armadura pouco abaixo da superfície de betão. ▶ Efectuar a fixação noutro local. Elemento de fixação colo- cado sem remate Elemento errado. ▶ Adaptar o comprimento do ele- mento de fixação à espessura da peça. Regulação errada da potência. ▶ Alterar o ajuste da potência na ferramenta de fixação. Agregados duros e/ou grandes no betão. ▶ Utilize o DX-Kwik (pré-furação). Ferros da armadura pouco abaixo da superfície de betão. ▶ Efectuar a fixação noutro local.76 Português 2232123 *2232123* Avaria Causa possível Solução Elemento de fixação colo- cado sem remate Material base duro (aço, betão). ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar um prego mais curto. ▶ Utilizar um prego com limite de aplicação mais elevado. ▶ No caso de betão: Utilizar DX-Kwik (pré-furação) → con- sultar "Manual da Técnica de Fixação". Betão estalado Agregados duros e/ou grandes no betão. ▶ Utilize o DX-Kwik (pré-furação). Cabeça do prego danificada Demasiada potência de fixação. ▶ Diminuir a potência de fixação com o «anel de regulação da potência de fixação». Está montado o pistão errado. ▶ Garanta a combinação correcta de pistão/elemento de fixação. Pistão danificado. ▶ Substituir o pistão. Prego não penetra o sufici- ente no material base Potência de fixação demasiado baixa ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar cartucho extra forte. Limite de aplicação excedido (ma- terial base muito duro). ▶ Utilize um prego com limite de aplicação mais elevado. Sistema não adequado. ▶ Utilizar um sistema mais forte, como, por ex., DX 76 (PTR). Prego não se segura no ma- terial base Material base de aço de pouca espessura (45 mm) ▶ Utilizar outro ajuste da potência. ▶ Utilizar um prego para materiais base de aço com pouca espessura. Quebra do prego (ruptura (por corte)) Potência de fixação demasiado baixa ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar cartucho extra forte. Limite de aplicação excedido (ma- terial base muito duro). ▶ Utilizar um sistema mais forte como p. ex. DX 76 (PTR) com os respectivos elementos de fixação adequados. Quebra do prego (com deformação) Potência de fixação demasiado baixa ▶ Aumentar a potência de fixação no «anel de regulação da potência de fixação». ▶ Utilizar cartucho extra forte. Limite de aplicação excedido (ma- terial base muito duro). ▶ Utilizar um sistema mais forte como p. ex. DX 76 (PTR) com os respectivos elementos de fixação adequados.*2232123* 2232123 Português 77 Avaria Causa possível Solução Quebra do prego (com deformação) Demasiada potência de fixação. ▶ Diminuir a potência de fixação com o «anel de regulação da potência de fixação». Cabeça do prego perfura o material a fixar Demasiada potência de fixação ▶ Diminuir a potência de fixação no anel de regulação. ▶ Utilizar cartuchos mais fracos (cinza titânio).

9.2 Problemas com os cartuchos

Avaria Causa possível Solução A fita de cartuchos não é transportada Fita de cartuchos danificada. ▶ Substituir a fita de cartuchos. Ferramenta de fixação está dema- siado suja. ▶ Limpar a ferramenta de fixação. ▶ Se necessário, mande verificar a ferramenta de fixação no Centro de Assistência Técnica Hilti. Ferramenta de fixação danificada. ▶ Contacte o Centro de Assistên- cia Técnica Hilti. Utilizada fita de cartuchos errada ▶ Utilize somente fitas de car- tuchos previstas para a ferra- menta de fixação. A fita de cartuchos é difícil de retirar. Sobreaquecimento da ferramenta de fixação. ▶ Deixar a ferramenta de fixação arrefecer sob constante super- visão. ▶ Em seguida, retirar cuidadosa- mente a fita de cartuchos da ferramenta de fixação. Acumulação de resíduos de com- bustão. ▶ Realizar o serviço da ferra- menta. ▶ Limpar a câmara de cartuchos. ▶ Inserir fita de cartuchos nova. Não é possível detonar o car- tucho Cartucho defeituoso. ▶ Avançar uma fita de cartuchos em um cartucho. Ferramenta de fixação suja. ▶ Realizar o serviço da ferra- menta. A fita de cartuchos derrete Ao aplicar, a ferramenta de fixação é pressionada durante demasiado tempo. ▶ Retirar a fita de cartuchos e substituir por uma nova. ▶ Pressionar durante menos tempo antes de accionar a ferramenta de fixação.78 Português 2232123 *2232123* Avaria Causa possível Solução A fita de cartuchos derrete Frequência de fixação demasiado elevada (ferramenta de fixação demasiado quente). ▶ Parar imediatamente o trabalho. ▶ Retirar a fita de cartuchos e deixar a ferramenta de fixação arrefecer. ▶ Não exceda a máxima frequên- cia de fixação recomendada (consultar o capítulo Caracterís- ticas técnicas). O cartucho solta-se da fita de cartuchos Frequência de fixação demasiado elevada (ferramenta de fixação demasiado quente). ▶ Parar imediatamente o trabalho. ▶ Retirar a fita de cartuchos e deixar a ferramenta de fixação arrefecer. ▶ Não exceda a máxima frequên- cia de fixação recomendada (consultar o capítulo Caracterís- ticas técnicas). 10 Reciclagem As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. 11 Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. 12 Certificado de teste C.I.P. Para os estados membros da C.I.P. fora do espaço jurídico da UE e da EFTA, aplica-se o seguinte: Tanto o tipo como o sistema das ferramentas Hilti DX 6 foram testados. Como resultado, a ferramenta exibe a marca de aprovação da PTB, em forma de quadrado, com o número S 1035. Desta forma, a Hilti garante a conformidade com o tipo aprovado. 13 Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual?id=2232123&id=2253454 Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20230908 *2232123*
