FOIRE AUX QUESTIONS - H8908B HONEYWELL
Téléchargez la notice de votre Humidificateur au format PDF gratuitement ! Retrouvez votre notice H8908B - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H8908B de la marque HONEYWELL.
MODE D'EMPLOI H8908B HONEYWELL

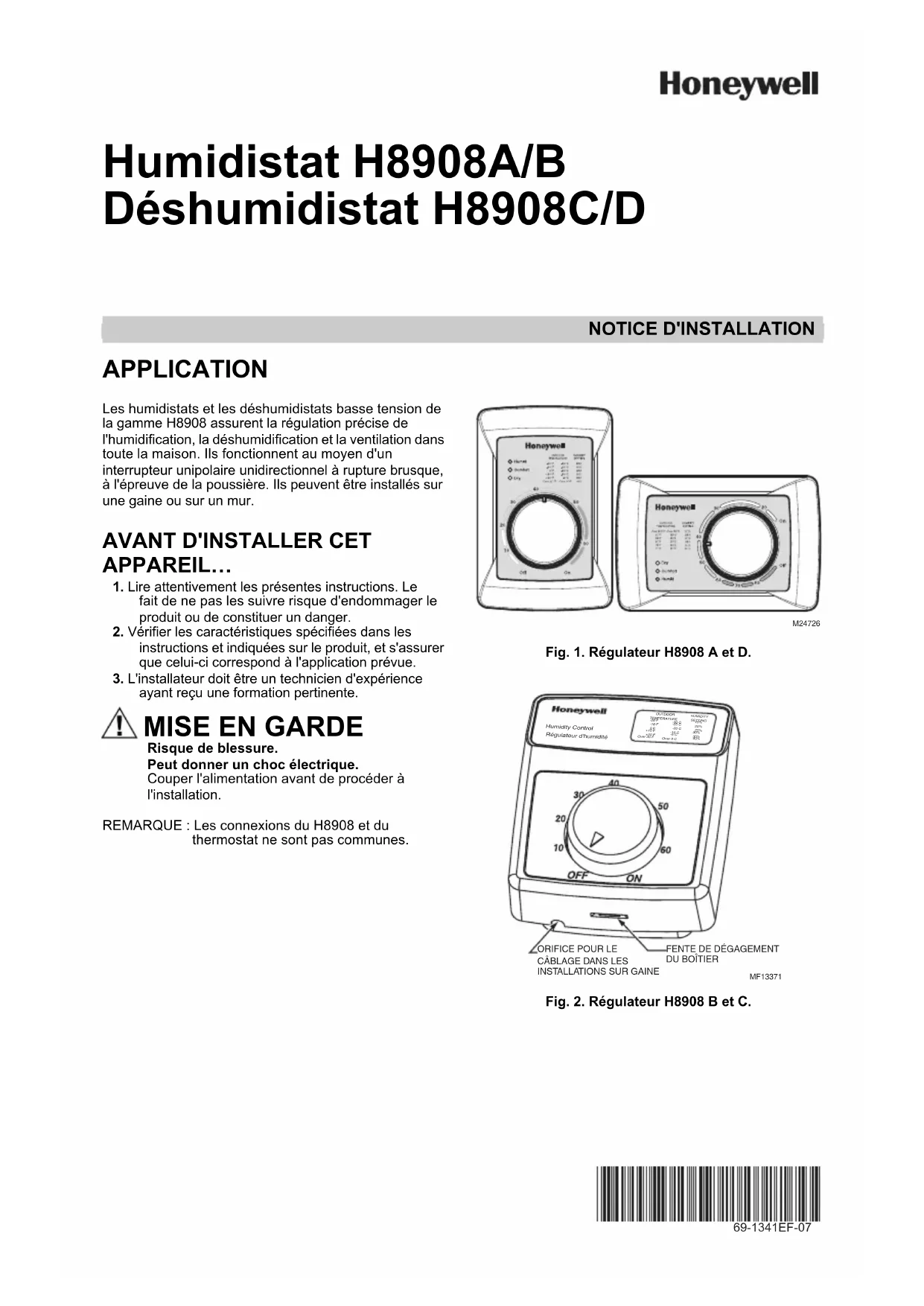

-5 C Over 0 C Outdoor Temperature Recommended H8908A,B Setpoints°F °C -20 -29 15 -10 -23 20 0-18 25 +10 -12 30 +20 -7 35 >+20 >-7 40 Outdoor Temperature Recommended H8908C,D Setpoints°F °C +70 +21 50 +75 +24 40 +80 +27 35 +85 +29 30 +90 +32 25 >+100 >+38 20H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT 7 69-1341EF—07H8908A/B HUMIDISTAT; H8908C/D DEHUMIDISTAT Automation and Control Solutions Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 Honeywell Limited-Honeywell Limitée 35 Dynamic Drive Toronto, Ontario M1V 4Z9 customer.honeywell.com ® U.S. Registered Trademark © 2010 Honeywell International Inc. 69-1341EF—07 T.D. Rev. 11-10 Printed in U.S.A.NOTICE D'INSTALLATION Place Bar Code Here 69-1341EF-07 Humidistat H8908A/B Déshumidistat H8908C/D APPLICATION Les humidistats et les déshumidistats basse tension de la gamme H8908 assurent la régulation précise de l'humidification, la déshumidification et la ventilation dans toute la maison. Ils fonctionnent au moyen d'un interrupteur unipolaire unidirectionnel à rupture brusque, à l'épreuve de la poussière. Ils peuvent être installés sur une gaine ou sur un mur.
AVANT D'INSTALLER CET
APPAREIL… 1. Lire attentivement les présentes instructions. Le fait de ne pas les suivre risque d'endommager le produit ou de constituer un danger.2. Vérifier les caractéristiques spécifiées dans les instructions et indiquées sur le produit, et s'assurer que celui-ci correspond à l'application prévue.3. L'installateur doit être un technicien d'expérience ayant reçu une formation pertinente.
Risque de blessure.Peut donner un choc électrique.Couper l'alimentation avant de procéder à l'installation.REMARQUE : Les connexions du H8908 et duthermostat ne sont pas communes.Fig. 1. Régulateur H8908 A et D.Fig. 2. Régulateur H8908 B et C.M24726Humidity ControlRégulateur d'humidité-20 F-10 F 0 F +10 F+20 FOver 20 F 15% 20% 25% 30% 35% 40%
1. Choisir l'emplacement sur la gaine.
Fig. 3. Emplacements possibles pour installation sur une gaine.
2. Coller le gabarit sur la gaine à l'emplacement
choisi. Percer les trous pour les vis de montage. À l'aide de cisailles à métal, découper la tôle en suiv- ant la ligne pointillée. Fig. 4. Percer les trous et découper la gaine.
3. Amener un fil double basse tension pour ventilateur
jusqu'à l'emplacement de montage sur la gaine. Voir la Fig. 5. IMPORTANT Utiliser du fil de calibre 18 à 22. Prévoir une quinzaine de centimètres (6 po) de fil pour effectuer le raccordement de l'humidistat. Fig. 5. Amener le fil jusqu'à l'emplacement de montage.
1. Choisir l'emplacement de montage dans la pièce.
REMARQUE : Choisir un emplacement à l'abri des cou- rants d'air et de l'humidité excessive. Ne pas installer l'appareil près des portes ou des fenêtres ni dans la salle de bain ou la cuisine. Voir la figure 6. Fig. 6. Choisir l'emplacement dans la pièce.
2. Découper un trou de 2,5 cm (1 po) pour passer le fil
3. Amener un fil double basse tension pour ventilateur
jusqu'à l'emplacement de montage dans la pièce. Voir la Fig. 5. IMPORTANT Utiliser du fil de calibre 18 à 22. Prévoir une quinzaine de centimètres (6 po) de fil pour effectuer le raccordement de l'humidistat. Fig. 7. Amener le fil jusqu'à l'emplacement de montage. EMPLACEMENTS POSSIBLES RETOUR D’AIR RETOUR D’AIR MAXIMUM 152 mm (6 po) MINIMUM 381 mm (15 po) EMPLACEMENT
4. Retirer la plaque de montage de l'humidistat. Dans
le cas d'une installation sur une gaine, insérer la garniture d'étanchéité sur la plaque de montage. Voir la Fig. 8. REMARQUE : Utiliser la garniture seulement pour une installation sur une gaine. Ne pas l'utiliser dans le cas d'une installation sur un mur. Fig. 8. Poser la garniture d'étanchéité.
5. Poser la plaque de montage sur la gaine ou à
l'emplacement choisi dans la pièce. Fixer à la gaine avec les quatre vis de 25 mm (1 po) fournies. Fixer au mur avec les deux vis de 25 mm (1 po) fournies. Fig. 9. Poser la plaque de montage sur la gaine ou sur le mur. M24733 M24722HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D 69-1341EF—07 4 RACCORDEMENT
Risque de blessure Peut causer des chocs électriques et des blessures. Débrancher toute source d'alimentation avant d'installer ou de réparer. Tout le câblage doit être conforme aux codes et aux règlements locaux. Effectuer les raccordements en suivant la notice technique de l'humidificateur, du déshumidificateur ou du ventilateur si elle existe. Sinon, consulter les schémas de raccordement aux figures Fig. 12–19. IMPORTANT Pour certains modèles de commandes de ventilateur qui ont des connections pour un humidificateur, le relais ampéremétrique, interrupteur à ailette ou un pressostat d'air n'est pas nécessaire. Si vous n'utilisez pas de relais ampéremétrique, interrupteur à ailette ou pressostat d'air, l'humidificateur doit être mis sous tension en même temps que le ventilateur. Dans les applications avec ventilateur à plusieurs vitesses, ne pas raccorder le côté haute tension du transformateur à la même source d'alimentation que celle du ventilateur de l'appareil de chauffage. Il pourrait en résulter un grillage prématuré du transformateur. Avec les humidificateurs HE365 avec ventilateur, ne raccorder que les deux fils jaunes au régulateur. Les deux fils rouges ne servent que dans le cas de régulateurs d'humidité électroniques.
6. Utiliser des connecteurs de fils pour raccorder les
fils basse tension aux connecteurs de l'humidistat H8908. Consulter les Fig. 6–19 pour connaître les configurations possibles. Fig. 10. Raccorder l'humidistat.
7. Pour monter l'humidistat, accrocher les deux
charnières au haut du couvercle arrière aux pattes au haut de la plaque de montage. Appuyer sur le bas de l'humidistat pour enclencher la charnière du bas. Un clic se fait entendre lorsque l'humidistat est bien en place. Fig. 11. Fixer l'humidistat sur la plaque de montage. Fig. 12. Raccordement du H8908 avec asservissement du ventilateur. Fig. 13. Raccordement du H8908 avec un moteur de ventilateur à deux vitesses. M24734M24801 H8908
(SOUS TENSION) COMMANDE DU VENTILATEUR ALIMENTATION TRANSFORMATEURHUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D 5 69-1341EF—07 Fig. 14. Schéma de raccordement typique d'un relais à capteur de courant avec un humidificateur. Fig. 15. Raccordement du H8908 en série avec pressostat d'air/interrupteur à ailette et humidificateur. Fig. 16. Raccordement du H8908 avec un humidificateur à vapeur. Fig. 17. Raccordement du H8908 avec un VisionPRO® IAQ sur un système de chauffage typique à deux étages. MF24729
RELAIS À CAPTEUR DE COURANT
DE L’HUMIDIFICATEUR À VAPEUR POUR
VEN TI LATEURHUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D 69-1341EF—07 6 Fig. 18. Raccordement du H8908 avec un thermostat VisionPRO® pour la déshumidification. Fig. 19. Schéma de raccordement typique dans des applications de ventilation avec un HR150, HR200, ER150 et ER200 ou de déshumidification avec un DH90. FOURNIR, AU BESOIN, UN DISPOSITIF DE COUPURE ET UNE PROTECTION CONTRE LES SURCHARGES. MF24725
MF24732 BORNES Fresh Air Ventilation SystemSystème de ventilation à air frais H8908D
60HUMIDISTAT H8908A/B DÉSHUMIDISTAT H8908C/D 7 69-1341EF—07 VÉRIFICATION Tourner le cadran du H8908 jusqu'à la position « marche » pour vérifier le fonctionnement de l'installation. Voir la Fig. 20. Si l'installation est bien effectuée, un clic se fait entendre et l'eau commence à circuler dans l'humidificateur. Fig. 20. Tourner l'humidistat pour le mettre en marche. FONCTIONNEMENT Réglage du régulateur d'humidité Pour obtenir un niveau d'humidité optimal sans condensation sur les surfaces froides comme les fenêtres, il faut régler le point de consigne de l'humidité en fonction de la température extérieure. Pour diminuer le taux d'humidité relative, abaisser le point de consigne d'environ trois pourcents d'humidité relative aux 24 heures. Pour augmenter le taux d'humidité relative, augmenter le point de consigne d'environ trois pourcents d'humidité relative aux 24 heures. Réglage du point de consigne Régler le point de consigne d'humidité relative en tenant compte de la température extérieure. Les réglages recommandés sont indiqués sur le régulateur et dans le tableau ci-dessous. Tableau 1. Réglages d'humidité recommandés. M24723 Humidity ControlRégulateur d'humidité-20 F-10 F0 F+10 F+20 F Over 20 F 15% 20% 25% 30% 35% 40% HUMIDITY SET TINGOUTDOO
