FX-EK700 - Outils multifonctions Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 700 W, Vitesse à vide : 0-3000 tr/min, Capacité de coupe : 30 mm
Utilisation	Outil multifonction pour le sciage, le ponçage et le meulage, adapté pour le bricolage et les travaux de jardinage.
Maintenance et réparation	Vérifier régulièrement les lames et accessoires, nettoyer après chaque utilisation, lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection, des gants et un masque anti-poussière, s'assurer que l'outil est débranché lors du changement d'accessoires.
Informations générales	Poids : 2,5 kg, Dimensions : 30 x 25 x 15 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - FX-EK700 Fuxtec

Comment assembler le Fuxtec FX-EK700 ?

Pour assembler le Fuxtec FX-EK700, commencez par lire le manuel d'instructions fourni. Assemblez les différentes pièces en suivant les étapes indiquées. Assurez-vous que toutes les vis sont bien serrées et que les pièces sont correctement alignées.

Comment entretenir le Fuxtec FX-EK700 ?

Pour entretenir votre Fuxtec FX-EK700, nettoyez-le après chaque utilisation en enlevant la saleté et les débris. Vérifiez régulièrement les lames et remplacez-les si elles sont usées. Lubrifiez les pièces mobiles pour assurer un bon fonctionnement.

Quelle est la durée de vie de la batterie du Fuxtec FX-EK700 ?

La durée de vie de la batterie dépend de l'utilisation. En moyenne, la batterie peut durer entre 30 et 60 minutes selon la charge et l'intensité de l'utilisation. Il est recommandé de recharger la batterie après chaque utilisation.

Comment résoudre un problème de démarrage du Fuxtec FX-EK700 ?

Si le Fuxtec FX-EK700 ne démarre pas, vérifiez d'abord que la batterie est complètement chargée. Assurez-vous également que toutes les pièces sont correctement assemblées et que le bouton de sécurité est en position 'ON'.

Que faire si les lames ne tournent pas ?

Si les lames ne tournent pas, vérifiez si elles sont bloquées par des débris. Nettoyez-les soigneusement. Assurez-vous également que la batterie est chargée et que le moteur fonctionne correctement.

Comment remplacer les lames du Fuxtec FX-EK700 ?

Pour remplacer les lames, éteignez l'appareil et débranchez la batterie. Utilisez une clé pour dévisser les vis qui maintiennent les lames en place. Remplacez les lames usées par de nouvelles et resserrez les vis.

Le Fuxtec FX-EK700 est-il étanche ?

Le Fuxtec FX-EK700 n'est pas totalement étanche. Évitez de l'utiliser sous la pluie ou dans des conditions humides pour assurer sa longévité. Si l'appareil est mouillé, laissez-le sécher complètement avant de le ranger.

Où trouver des pièces de rechange pour le Fuxtec FX-EK700 ?

Les pièces de rechange pour le Fuxtec FX-EK700 peuvent être trouvées sur le site officiel de Fuxtec ou chez des revendeurs agréés. Assurez-vous d'acheter des pièces compatibles avec votre modèle.

MODE D'EMPLOI FX-EK700 Fuxtec

Outil Multifonctions à Batterie 40V FX-EK700

Votre nouvel appareil a été développé et conçu pour répondre aux normes strictes de FUXTEC, telles que la facilité d'utilisation et la sécurité de l'utilisateur. Correctement entretenu, cet appareil vous servira pendant de nombreuses années. FUXTEC GmbH KAPPSTRAßE 69, 71083 HERRENBERG-GÜLTSTEIN, ALLEMAGNE

AVERTISSEMENT: pour réduire le risque de blessure,

veuillez lire attentivement ce manuel d'instruction avant d'utiliser l'équipementORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

2.9 Avertissements de sécurité concernant les tondeuses à gazon .................................... 136

2.10 Avertissements de sécurité concernant les taille-haies télescopiques ........................ 137

2.11 Avertissements de sécurité concernant les perches télescopiques ............................ 137

2.12 Avertissements de sécurité pour les débroussailleuses .............................................. 140

Exigences supplémentaires pour les débroussailleuses .......................................... 143

2.13 Avertissements de sécurité pour les batteries ............................................................ 144

Instructions de sécurité supplémentaires pour votre chargeur de batterie ................ 145

2.14 Avertissements concernant la sécurité des batteries .................................................. 146

2.15 Le manuel d'instructions contient les informations suivantes ...................................... 149

Nous nous efforçons constamment d'améliorer nos produits. Par conséquent, les données techniques et les illustrations peuvent évoluer au cours du temps ! Cependant, nous actualisons régulièrement le contenu de nos manuels d’utilisation.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

1. Données techniques

Modèle EK700 Type de moteur Moteur électrique brushless (sans balais) Puissance moteur 1000 W Vitesse à vide

Type de poignée Poignée arrondie / double poignée disponible en option Type de batterie 1x40V EP20 2.0Ah/EP40 4.0Ah/EP 60 6.0Ah/EP90 9.0Ah Durée de fonctionnement de la tête filetée (à vide) 19min/27min/45min/82min Durée de fonctionnement de la lame à 3 dents (à vide) - disponible en option * - 40min/66min/120min/140min Durée de fonctionnement du coupe- branches (à vide) - disponible en option - 25min/40min/60min/120min (Pole) Durée de fonctionnement du taille-haies (à vide) - disponible en option - 58min/75min/128min/152min Durée de fonctionnement du coupe- bordures (sans charge) - disponible en option - 30min/67min/97min/140min Indicateur de charge EC20/EC50 (disponible en option) Diamètre des fils Φ2.3mm Diamètre de la lame à 3 dents 255mmx1.6mm-3T/ Sens de rotation du dispositif de coupe Dans le sens contraire des aiguilles d'une montre Largeur de coupe du taille-haies 390mm

• Pour utiliser la lame de fauchage 3 dents, il vous faudra vous procurer un embout 9 dents (numéro article: MS152Z1000) ainsi qu'un carter de protection (numéro article: MT3.0E1025).

Veuillez noter : sur www.fuxtec.fr, vous trouverez d'autres accessoires adaptés à votre appareil. Comme par exemple : ● Extension de 1m Numéro d'article : MT152Z1000 ● Fixation balai Numéro d'article : MT152Z1003 ● Griffe Numéro d'article : MT152Z1004 ● Peigne vibreur Numéro d'article : MT152Z1005 ● Fixation pour souffleur de feuilles Numéro d'article : FX-MT152-LB1ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

2. Introduction et sécurité

Merci d'avoir acheté le produit de notre entreprise. Le présent manuel vous explique comment bien le manipuler. Avant de l'utiliser, veuillez lire attentivement le manuel, utiliser correctement l’appareil et vous engager dans votre tâche en toute sécurité. Les spécifications, descriptions et illustrations de ce manuel sont aussi précises que possible au moment de la publication, mais peuvent être modifiées sans préavis. Les illustrations peuvent inclure des équipements et des accessoires en option, et peuvent ne pas inclure tous les équipements de série. Utilisation conforme L’appareil est destiné à tailler la surface du jardin. Cet appareil ne doit pas être utilisé pour faire autre chose que ce qui est décrit dans les avertissements de sécurité. Pour des raisons de sécurité, il est essentiel de lire l'intégralité du manuel d'instructions avant la première utilisation et de respecter toutes les consignes qu'il contient. Ce produit est destiné à un usage domestique privé uniquement, et non à une utilisation commerciale. Il ne doit pas être utilisé à d'autres fins que celles décrites. Même si vous utilisez ce produit conformément à toutes les exigences de sécurité, des risques potentiels de blessures et de dommages subsistent. Les dangers suivants peuvent survenir en rapport avec la structure et la conception de ce produit :

1. Les problèmes de santé résultant de l'émission de vibrations si le produit est

utilisé pendant de longues périodes ou s'il n'est pas géré et entretenu correctement.

2. Blessures et dommages matériels dus à des attaches cassées ou à l'impact

soudain d'objets cachés pendant l'utilisation.

3. Le risque de blessures et de dommages matériels causés par des objets projetés.

4. L'utilisation prolongée de ce produit expose l'opérateur à des vibrations et peut

provoquer la maladie des doigts blancs. Afin de réduire le risque, veuillez porter des gants et garder vos mains au chaud. Si l'un des symptômes de la maladie des doigts blancs apparaît, consultez immédiatement un médecin. Les symptômes de la maladie des doigts blancs sont les suivants : engourdissement, perte de sensibilité, picotement, piqûre, douleur, perte de force, changement de couleur ou d'état de la peau. Ces symptômes se manifestent normalement au niveau des doigts, des mains ou des poignets. Le risque augmente à basse température.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

ATTENTION ! Le FX-EK700 produit un champ électromagnétique pendant son fonctionnement ! Ce champ peut, dans certaines circonstances, interférer avec les implants médicaux actifs ou passifs ! Pour réduire le risque de blessure grave ou mortelle, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant d'implants médicaux avant d'utiliser ce produit !

2.1 Sécurité et avertissement

Sur le produit, l'étiquette de classification et dans ces instructions, vous trouverez entre autres les symboles et abréviations suivants. Familiarisez-vous avec ces derniers afin de limiter les risques de blessures et de dommages matériels. Avertissements

Avertissements supplémentaires pour l'installation du taille- haies :

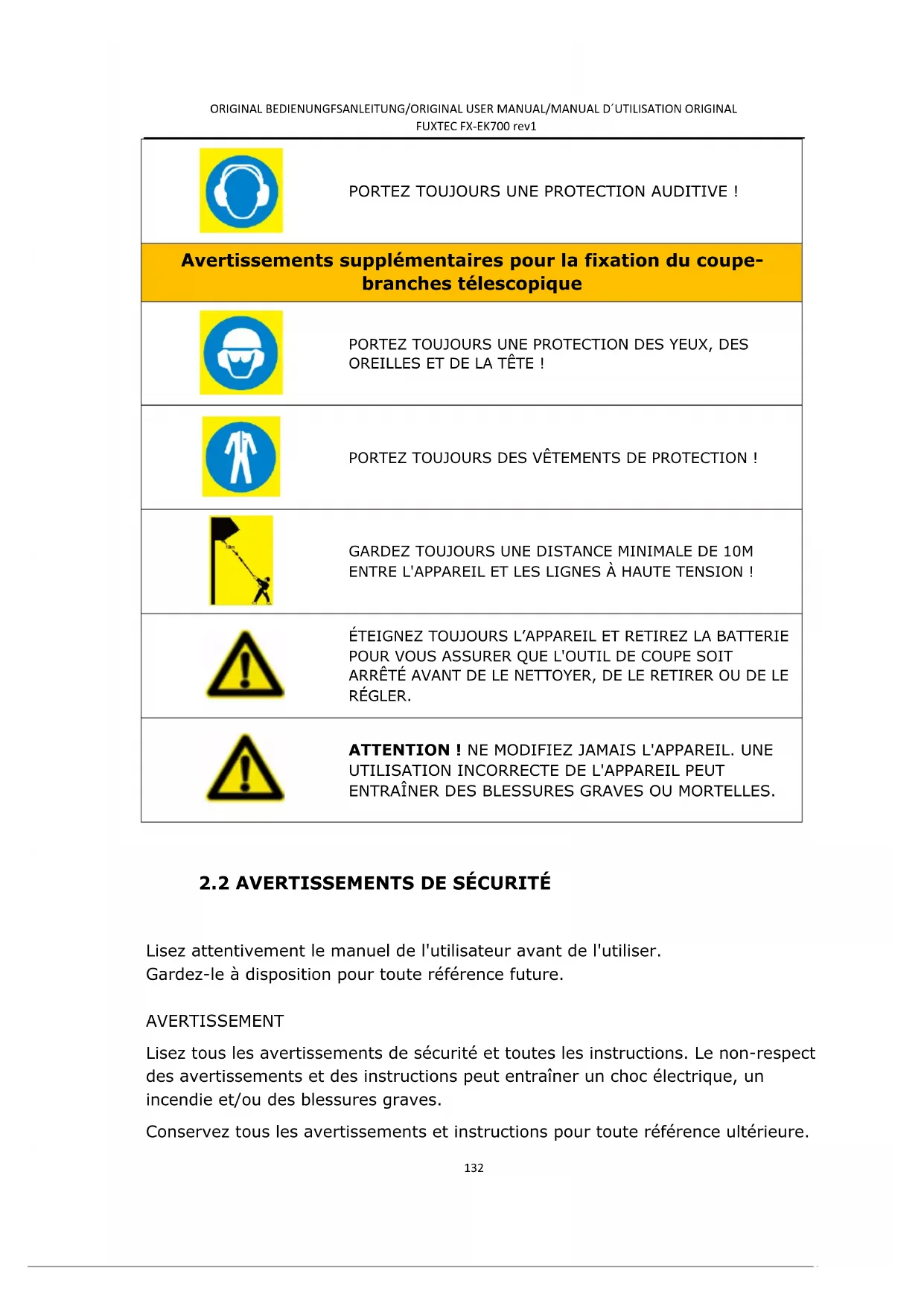

PORTEZ TOUJOURS UNE PROTECTION AUDITIVE ! Avertissements supplémentaires pour la fixation du coupe- branches télescopique

Lisez attentivement le manuel de l'utilisateur avant de l'utiliser. Gardez-le à disposition pour toute référence future. AVERTISSEMENT Lisez tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions pour toute référence ultérieure.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique fonctionnant sur secteur (avec fil) ou à votre outil électrique fonctionnant sur batterie (sans fil).

2.3 Sécurité de la zone de travail

a) Maintenez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres sont propices aux accidents. b) N’utilisez pas d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Tenez les enfants et les passants à l'écart lorsqu'ils utilisent un outil électrique. Les distractions peuvent vous faire perdre le contrôle.

2.4 Sécurité électrique

a) Les prises des outils électriques doivent correspondre à la prise de courant. Ne modifiez jamais la prise de quelque manière que ce soit. N'utilisez pas d'adaptateur avec des outils électriques reliés à la terre. Les prises non modifiées et adaptées réduisent le risque de choc électrique. b) Évitez tout contact du corps avec des surfaces reliées à la terre ou à la masse, telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru de choc électrique si votre corps est relié à la terre ou à la masse. c) N'exposez pas les outils électriques à la pluie ou à l'humidité. L'eau qui pénètre dans un outil électrique augmente le risque de choc électrique. d) Utilisez le câble de manière adéquate. N'utilisez jamais le câble pour transporter, tirer ou débrancher l'outil électrique. Tenez le câble à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge électrique adaptée à l'utilisation en extérieur. L'utilisation d'un câble adapté à l'extérieur réduit le risque de choc électrique. f) Si le fonctionnement d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un dispositif à courant résiduel (DCR). L'utilisation d'un DCR réduit le risque de choc électrique.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

2.5 Sécurité personnelle

a) Restez vigilant, surveillez ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'un outil électrique peut entraîner des blessures graves. b) Utilisez des équipements de protection individuelle. Portez toujours une protection oculaire. Les équipements de protection tels qu'un masque anti- poussière, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive utilisés dans des conditions appropriées réduiront les blessures corporelles. c) Evitez les démarrages intempestifs. Assurez-vous que l'interrupteur soit en position d'arrêt avant de brancher l'outil à une source d'alimentation et/ou à une batterie, de le prendre ou de le transporter. Transportez des outils électriques en gardant le doigt sur l'interrupteur ou mettre sous tension des outils électriques dont l'interrupteur est allumé est une source d'accidents. d) Retirez toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée attachée à une partie rotative de l'outil électrique peut entraîner des blessures corporelles. e) N’agrippez pas l’outil trop fortement. Gardez toujours une position stable et l'équilibre. Cela permet de mieux contrôler l'outil électrique dans les situations imprévues. f) Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux, vos vêtements et vos gants loin des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans les pièces en mouvement. g) Si des dispositifs sont prévus pour le raccordement des installations d'extraction et de collecte des poussières, assurez-vous qu'ils soient connectés et utilisés correctement. L'utilisation de la collecte des poussières peut réduire les risques liés à la poussière.

2.6 Utilisation et entretien des outils électriques

a) Ne forcez pas l'outil électrique. Utilisez l'outil électrique approprié pour votre application. Le bon outil électrique fera le travail mieux et plus sûrement au rythme pour lequel il a été conçu. b) N'utilisez pas l'outil électrique si l'interrupteur ne le met pas en marche et ne l'éteint pas. Tout outil électrique qui ne peut être contrôlé par l'interrupteur est dangereux et doit être réparé.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

c) Débranchez la prise de la source d'alimentation et/ou le bloc batterie de l'outil électrique avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. d) Rangez les outils électriques inactifs hors de la portée des enfants et ne permettez pas à des personnes non familières avec l'outil électrique ou ces instructions de l'utiliser. Les outils électriques sont dangereux entre les mains d'utilisateurs non formés. e) Entretenez les outils électriques. Vérifiez le mauvais alignement ou le grippage des pièces mobiles, les bris de pièces et toute autre condition qui pourrait affecter le fonctionnement de l'outil électrique. S'il est endommagé, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils de coupe correctement entretenus et dotés d'arêtes tranchantes sont moins susceptibles de se bloquer et sont plus faciles à contrôler. g) Utilisez l'outil électrique, les accessoires et les embouts, etc. conformément aux présentes instructions, en tenant compte des conditions de travail et du travail à effectuer. L'utilisation de l'outil à moteur pour des opérations différentes de celles prévues pourrait entraîner une situation dangereuse.

2.7 Utilisation et entretien des outils à batteries

a) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie. b) Utilisez des outils électriques uniquement avec des batteries spécifiquement désignées. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et d'incendie. c) Lorsque le bloc batteries n'est pas utilisé, tenez-le éloigné des autres objets métalliques, comme les trombones, les pièces de monnaie, les clés, les clous, les vis ou autres petits objets métalliques, qui peuvent établir une connexion d'une borne à l'autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie. d) Dans des conditions abusives, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, demandez également une aide médicale. Le liquide éjecté de la batterie peut causer une irritation ou des brûlures.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

a) Faites réparer votre outil électrique par un réparateur qualifié en utilisant uniquement des pièces de rechange identiques aux originales. Cela permettra de garantir la sécurité de l'outil électrique

2.9 Avertissements de sécurité concernant les tondeuses à

gazon - Ne permettez jamais aux enfants, aux personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances ou aux personnes peu familières avec ces instructions d'utiliser l’appareil, les réglementations locales peuvent limiter l'âge de l'opérateur. - Ne faites jamais fonctionner l’appareil lorsque des personnes, en particulier des enfants, ou des animaux domestiques sont à proximité. - Inspectez l'ensemble de l’appareil pour détecter les pièces desserrées (écrous, boulons, vis, etc.) et tout dommage avant le démarrage et le fonctionnement. Réparez ou remplacez si nécessaire avant d'utiliser l’appareil. - Ne remplacez jamais les éléments de coupe non métalliques par des éléments de coupe métalliques. - N’allez pas trop loin et gardez l'équilibre à tout moment. Soyez toujours sûr de votre équilibre sur les pentes. Marchez lorsque vous utilisez l'outil électrique, mais ne courez jamais. - Ne touchez pas les parties dangereuses en mouvement avant d'avoir retiré la batterie et que les parties dangereuses en mouvement se soient complètement arrêtées. - Portez toujours des protections pour les yeux et les oreilles. Portez un masque de protection si nécessaire. Habillez-vous correctement, ne portez pas de vêtements amples ou de bijoux qui pourraient se prendre dans les pièces mobiles de l'appareil. Des chaussures sûres, solides et antidérapantes doivent être portées en toutes circonstances. Les cheveux longs doivent être attachés en arrière. Il est recommandé de se couvrir les jambes et les pieds pour se protéger des objets projetés pendant l'opération.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

2.10 Avertissements de sécurité concernant les taille-haies

télescopiques - N'utilisez pas le taille-haies télescopique par mauvais temps, surtout s'il y a un risque de foudre. Cela diminue le risque d'être frappé par la foudre. - Pour réduire le risque d'électrocution, n’utilisez jamais l’appareil à proximité d'une ligne électrique. Le contact avec les lignes électriques ou l'utilisation à proximité de celles-ci peut provoquer des blessures graves ou un choc électrique entraînant la mort. - Utilisez toujours les deux mains pour utiliser le taille-haies télescopique. Tenez le taille-haies télescopique avec les deux mains pour éviter de perdre le contrôle. - Utilisez toujours une protection de la tête lorsque vous utilisez le taille-haies télescopique au-dessus de votre tête. La chute de débris peut entraîner des blessures graves.

2.11 Avertissements de sécurité concernant les perches

télescopiques - Évitez les environnements dangereux - n'utilisez pas les appareils dans des endroits humides ou mouillés. - N’utilisez pas l’appareil sous la pluie. - Tenez les enfants à l'écart - toutes les personnes et tous les animaux domestiques doivent être tenus à distance de la zone de travail. - Habillez-vous correctement - ne portez pas de vêtements amples ou de bijoux. Ils peuvent être pris dans des pièces mobiles. Portez des vêtements de protection ; l'utilisation de gants de travail, de pantalons longs, d'une chemise à manches longues et de chaussures de sécurité est recommandée lorsque vous travaillez à l'extérieur. Portez un filet protecteur pour contenir les cheveux longs. - Utilisez des lunettes de sécurité - utilisez toujours un masque facial ou un masque anti-poussière si la zone dans laquelle vous travaillez est poussiéreuse. - Utilisez l'appareil approprié - n’utilisez pas l'appareil pour tout autre travail que celui auquel il est destiné. - Ne forcez pas sur l'appareil - il fera mieux son travail et présentera moins de risques de blessures au rythme pour lequel il a été conçu. - Ne travaillez pas trop en extension, gardez toujours le bon équilibre.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

- Restez vigilants. Faites preuve de bon sens. Ne faites pas fonctionner l'appareil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. - Stockez les appareils éteints à l'intérieur - lorsqu'ils ne sont pas utilisés, les appareils doivent être stockés à l'intérieur dans des endroits secs, hors de portée des enfants. - Entretenez l'appareil avec soin. Suivez les instructions pour la lubrification et le changement des accessoires. Gardez les poignées sèches, propres et exemptes d'huile et de graisse.

Retirez la batterie :

1. chaque fois que l'utilisateur abandonne l’appareil ;

2. avant de remédier à un blocage ;

3. avant de vérifier, de nettoyer ou de travailler sur l’appareil ;

4. après avoir heurté un objet étranger pour inspecter l’appareil afin de vérifier qu'il

n'est pas endommagé ;

5. si l’appareil commence à vibrer anormalement, pour vérification immédiate.

- Ne faites jamais fonctionner l’appareil avec des protections ou des carters défectueux, ou sans dispositif de sécurité. - N’utilisez pas l'appareil par mauvais temps, surtout s'il y a un risque de foudre. - Inspectez la zone à découper et retirez tous les débris qui pourraient s'emmêler dans la tête de coupe en nylon. Enlevez également tout objet que l'appareil pourrait projeter pendant la coupe. - Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie. - N'utilisez les appareils qu'avec des batteries spécifiquement désignées. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et d'incendie. - Lorsque la batterie n'est pas utilisée, tenez-la éloignée des autres objets métalliques, comme les trombones, les pièces de monnaie, les clés, les clous, les vis ou autres petits objets métalliques, qui peuvent établir une connexion d'une borne à l'autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie. - Dans des conditions extrêmes, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquideORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

entre en contact avec les yeux, demandez également une aide médicale. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures. - N'utilisez pas un bloc de batteries ou un appareil qui est endommagé ou modifié. Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure. - N'exposez pas un bloc de batteries ou un appareil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (266 °F) peut provoquer une explosion. - Suivez toutes les instructions de chargement et ne chargez pas le bloc de batteries ou l'appareil en dehors de la plage de température indiquée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie. - Faites effectuer l'entretien par un réparateur qualifié en utilisant uniquement des pièces de rechange identiques aux originales. Cela garantira le maintien de la sécurité du produit. - Ne modifiez pas ou n'essayez pas de réparer l'appareil ou le bloc batteries (selon le cas), sauf si cela est indiqué dans le mode d'emploi et d'entretien. - "AVERTISSEMENT - N’utilisez pas l’appareil à proximité de lignes électriques. L'appareil n'a pas été conçu pour assurer une protection contre les chocs électriques en cas de contact avec des lignes électriques aériennes, consultez les réglementations locales pour connaître les distances de sécurité par rapport aux lignes électriques aériennes et assurez-vous que la position de fonctionnement soit sûre et sécurisée avant d'utiliser l’élagueuse pour couper des branches". - Tenez toutes les parties du corps éloignées de la chaîne de l’élagueuse. Veillez à ce que l'interrupteur soit éteint lorsque vous déblayez des matériaux coincés. La chaîne de l’élagueuse continue à tourner après que l'interrupteur ait été éteint. Un moment d'inattention lors de l'utilisation de la perche élagueuse peut entraîner des blessures graves. - Portez la perche élagueuse par la poignée, la chaîne d’élagueuse étant arrêtée. Lorsque vous transportez ou stockez la perche élagueuse, mettez toujours en place le carter du dispositif de la chaîne d’élagueuse. Une manipulation correcte de la perche élagueuse réduira les risques de blessures causées par la chaîne. - Tenez la perche élagueuse uniquement par des surfaces de préhension isolées, car la chaîne de l’élagueuse peut entrer en contact avec des câbles cachés ou avec son propre câble. Une chaîne d’élagueuse en contact avec unORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

fil "sous tension" peut mettre les parties métalliques exposées de la perche élagueuse "sous tension" et peut donner à l'opérateur un choc électrique. - Tenez le câble à l'écart de la zone de coupe. Pendant le fonctionnement, le câble peut être caché dans des arbustes et peut être accidentellement coupé par la chaîne de l’élagueuse. - N'utilisez pas la perche élagueuse par mauvais temps, surtout s'il y a un risque de foudre. Cela diminue le risque d'être frappé par la foudre. - Pour réduire le risque d'électrocution, n’utilisez jamais l’appareil à proximité d'une ligne électrique. Le contact avec les lignes électriques ou l'utilisation à proximité de celles-ci peut provoquer des blessures graves ou un choc électrique entraînant la mort. Tenez l’appareil avec les deux mains pour éviter la perte de contrôle. - Utilisez toujours une protection de la tête lorsque vous utilisez la perche élagueuse au-dessus de votre tête. La chute de débris peut entraîner des blessures graves.

2.12 Avertissements de sécurité pour les débroussailleuses

- Évitez les environnements dangereux - n'utilisez pas les appareils dans des endroits humides ou mouillés. - N’utilisez pas l’appareil sous la pluie. - Tenez les enfants à l'écart - toutes les personnes et tous les animaux domestiques doivent être tenus à distance de la zone de travail. - Habillez-vous correctement - ne portez pas de vêtements amples ou de bijoux. Ils peuvent être pris dans des pièces mobiles. Portez des vêtements de protection ; l'utilisation de gants de travail, de pantalons longs, d'une chemise à manches longues et de chaussures de sécurité est recommandée lorsque vous travaillez à l'extérieur. Portez une charlotte pour contenir les cheveux longs. - Utilisez des lunettes de sécurité, des débris peuvent être projetés. De graves blessures aux yeux peuvent en résulter. - Utilisez toujours un masque facial ou un masque anti-poussière si la zone dans laquelle vous travaillez est poussiéreuse. - Utiliser l'appareil approprié - n’utilisez pas l'appareil pour tout autre travail que celui auquel il est destiné. - Ne forcez pas sur l'appareil - il fera mieux son travail et présentera moins de risques de blessures au rythme pour lequel il a été conçu. - Ne travaillez pas trop en extension, gardez toujours le bon équilibre.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

- Restez vigilants. Faites preuve de bon sens. Ne faites pas fonctionner l'appareil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. - Stockez les appareils éteints à l'intérieur - lorsqu'ils ne sont pas utilisés, les appareils doivent être stockés à l'intérieur dans des endroits secs, hors de portée des enfants. - Entretenez l'appareil avec soin. Suivez les instructions pour la lubrification et le changement des accessoires. Gardez les poignées sèches, propres et exemptes d'huile et de graisse. - Vérifiez les pièces endommagées. Avant d'utiliser l'appareil, vérifiez que les protections soient intactes. N'utilisez jamais un outil sans son carter de protection. Vérifiez l'alignement des pièces mobiles, la fixation des pièces mobiles. - Vérifiez s’il y a des pièces cassées ou défectueuses qui peuvent affecter le fonctionnement de votre outil en toute sécurité. Un carter de protection ou une autre pièce endommagée doit être correctement réparée ou remplacée par un centre de service agréé, sauf indication contraire dans le présent manuel. - Ne faites pas fonctionner cet appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de drogues ou de médicaments. - Portez toujours des pantalons longs et lourds, des bottes, des gants et une chemise à manches longues. Ne portez pas de vêtements amples, de bijoux, de pantalons courts, de sandales ou ne vous promenez pas pieds nus. Fixez les cheveux de manière à ce qu'ils soient au-dessus du niveau des épaules. - Inspectez l'appareil avant chaque utilisation. Remplacez les pièces endommagées. Assurez-vous que toutes les fixations soient en place et bien fixées. Remplacez les pièces des attaches de coupe qui sont fissurées, ébréchées ou endommagées de quelque manière que ce soit. Assurez-vous que l'élément de coupe soit correctement installé et solidement fixé. Assurez- vous que le carter de la lame de coupe soit correctement fixé et dans la position recommandée par le fabricant. - Gardez une position stable et un bon équilibre. Ne travaillez pas trop en extension. Maintenez l'élément de coupe en dessous du niveau de la taille. Maintenez toutes les parties de votre corps éloignées de l'outil de coupe rotatif. - Dégagez la zone à couper avant chaque utilisation. Enlevez tous les objets tels que les pierres, le verre brisé, les clous, le fil de fer ou la ficelle, qui peuvent être jetés ou s'emmêler dans l'accessoire de coupe. Assurez-vous qu’aucun enfant, passant ou animal domestique ne soit présent dans la zone. Gardez au minimum tous les enfants, les passants et les animauxORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

domestiques en dehors d'un rayon de 15 m ; en dehors de cette zone, il y a toujours un risque de blessure par des objets projetés. Les spectateurs doivent être encouragés à porter une protection oculaire. - Si vous êtes approché par un humain, arrêtez le moteur et coupez l’élément de coupe. Dans le cas des appareils à lames, il y a un risque supplémentaire de blessure pour les spectateurs, qui peuvent être frappés par la lame en mouvement en cas de contrecoup de cette dernière. - Lorsque l'appareil est éteint, assurez-vous que l'accessoire de coupe soit arrêté avant de procéder à l'entretien, au nettoyage ou au retrait de matériaux de l'outil de jardinage et avant de poser l'appareil. - Evitez les démarrages intempestifs. Assurez-vous que l'interrupteur soit en position d'arrêt avant de brancher la batterie, de prendre ou de transporter l'appareil. Le transport de l'appareil avec votre doigt sur l'interrupteur ou en cours de fonctionnement accroît la probabilité d’accidents. - Débranchez la batterie de l'appareil avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'appareil. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'appareil. - Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie. - N'utilisez que des appareils dotés de batteries spécifiquement désignées. L'utilisation de tout autre bloc de batteries peut induire un risque de blessure et d'incendie. - Lorsque la batterie n'est pas utilisée, tenez-la éloignée des autres objets métalliques, comme les trombones, les pièces de monnaie, les clés, les clous, les vis ou autres petits objets métalliques, qui peuvent établir une connexion d'une borne à l'autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie. - Dans des conditions extrêmes, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, demandez également une aide médicale. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures. - N'utilisez pas un bloc-batterie ou un appareil qui est endommagé ou modifié. Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure. - N'exposez pas un bloc de batteries ou un appareil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C (266 °F) peut provoquer une explosion.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

- Suivez toutes les instructions de chargement et ne chargez pas le bloc de batteries ou l'appareil en dehors de la plage de température indiquée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie. - Faites effectuer l'entretien par un réparateur qualifié en utilisant uniquement des pièces de rechange identiques. Cela garantira le maintien de la sécurité du produit. - Ne modifiez pas ou n'essayez pas de réparer l'appareil ou le bloc-batteries (selon le cas), sauf si cela est indiqué dans le mode d'emploi et d'entretien. - Vérifiez les pièces endommagées. Avant d'utiliser l'appareil, vérifiez que les protections soient intactes. N'utilisez jamais un outil sans son carter de protection. Vérifiez l'alignement et la bonne fixation des pièces mobiles. - Vérifiez s’il y a des pièces cassées ou défectueuses qui peuvent affecter le fonctionnement de votre outil en toute sécurité. Une protection ou une autre pièce endommagée doit être correctement réparée ou remplacée par un centre de service agréé, sauf indication contraire dans le présent manuel. - Evitez les démarrages intempestifs. Assurez-vous que l'interrupteur soit en position d'arrêt avant de brancher la batterie, de prendre ou de transporter l'appareil. Le transport de l'appareil avec votre doigt sur l'interrupteur ou en position de marche accroît la probabilité d’accidents. - Débranchez la batterie de l'appareil avant d'effectuer des réglages, de changer d'accessoire ou de ranger l'appareil. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'appareil. Exigences supplémentaires pour les débroussailleuses - Le contrecoup de la lame peut se produire lorsque la lame en rotation entre en contact avec un objet qu'elle ne coupe pas immédiatement. - Le contrecoup de la lame peut être suffisamment violent pour provoquer la propulsion de l'appareil et/ou de l'opérateur dans n'importe quelle direction, et éventuellement la perte de contrôle de l'appareil. - Le contrecoup de la lame peut se produire sans avertissement si la lame s'accroche, cale ou se bloque. - Le contrecoup de la lame est plus susceptible de se produire dans les zones où il est difficile de voir le matériau coupé. - Les poignées doivent être montées conformément aux instructions du fabricant. Ne fixez aucune lame à un appareil sans avoir installé correctement toutes les pièces nécessaires. Si vous n'utilisez pas les pièces appropriées, laORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

lame peut s'envoler et blesser gravement l'opérateur et/ou les personnes présentes. Jetez les lames qui sont pliées, déformées, fissurées, cassées ou endommagées de quelque manière que ce soit. Utilisez une lame tranchante. Une lame émoussée est plus susceptible de s'accrocher et d'induire un contrecoup. - Si un fabricant indique qu'un opérateur peut aiguiser une lame métallique, des instructions et des avertissements appropriés doivent être fournis. Portez des gants de protection lors de la manipulation ou de l'entretien de la lame. - Une lame de guidage peut causer des blessures pendant qu'elle continue à tourner après l'arrêt de l'appareil ou le relâchement de la gâchette de l'accélérateur. Maintenez un contrôle adéquat jusqu'à ce que la lame ait complètement cessé de tourner.

2.13 Avertissements de sécurité pour les batteries

a) Ne démontez pas, n'ouvrez pas et ne détruisez pas les batteries ou le bloc de batteries. b) Ne court-circuitez pas une batterie. Ne stockez pas les batteries au hasard dans une boîte ou un tiroir où elles pourraient se court-circuiter entre elles ou être court-circuitées par des matériaux conducteurs. Lorsque le bloc-batteries n'est pas utilisé, tenez-le à l'écart d'autres objets métalliques, comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou d'autres petits objets métalliques, qui peuvent établir une connexion d'une borne à une autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie. c) N'exposez pas le bloc-batteries à la chaleur ou au feu. Évitez de le stocker à la lumière directe du soleil. d) Ne soumettez pas le bloc-batteries à des chocs mécaniques. e) En cas de fuite de la batterie, ne laissez pas le liquide entrer en contact avec la peau ou les yeux. En cas de contact, lavez la zone touchée avec de grandes quantités d'eau et consultez un médecin. f) Consultez immédiatement un médecin si une batterie ou un bloc-batteries a été avalé. g) Gardez le bloc-batteries propre et sec. h) Essuyez les bornes de la batterie avec un chiffon propre et sec si elles sont sales.

i) La batterie doit être chargée avant l'utilisation. Veuillez toujours vous référer

à cette instruction et utiliser la procédure de charge correcte. j) Ne laissez pas le bloc de batteries en charge lorsqu'il n'est pas utilisé.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

k) Après de longues périodes de stockage, il peut être nécessaire de charger et de décharger le bloc de batteries plusieurs fois pour obtenir une performance maximale. l) Le bloc-batteries donne ses meilleures performances lorsqu'il est utilisé à température ambiante normale (20 °C ± 5 °C). m) Lorsque vous vous débarrassez de batteries, gardez les batteries de systèmes électrochimiques différents séparées les unes des autres. n) Rechargez uniquement avec le chargeur spécifié par FUXTEC. N'utilisez pas d'autre chargeur que celui spécifiquement prévu pour l'utilisation de l'équipement. Un chargeur qui convient à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie. o) N'utilisez pas de batterie qui n'est pas conçue pour être utilisée avec l'équipement. p) Gardez le bloc-batteries hors de portée des enfants. q) Conservez la documentation originale du produit pour référence ultérieure. r) Retirez la batterie de l'appareil lorsqu'il n'est pas utilisé. s) Recyclez selon les règles de votre lieu d’habitation. Instructions de sécurité supplémentaires pour votre chargeur de batterie

1. Avant de charger, lisez les instructions.

2. Ne chargez pas une batterie qui fuit.

3. N'utilisez pas de chargeurs pour des travaux autres que ceux pour lesquels ils

4. Avant de recharger, assurez-vous que votre chargeur corresponde à l'alimentation

locale en courant alternatif.

5. Appareil conçu pour une utilisation à l'intérieur, autrement n’exposez pas

l’appareil à la pluie.

6. Le dispositif de chargement doit être protégé de l'humidité.

7. N'utilisez pas le dispositif de chargement à l'air libre.

8. Ne court-circuitez pas les contacts de la batterie ou du chargeur.

9. Respectez la polarité "+/-" lors du chargement.

10. N'ouvrez pas l'appareil et tenez-le hors de portée des enfants.

12. Assurez-vous que la connexion entre le chargeur de batterie et la batterie soit

correctement positionnée et ne soit pas obstruée par des corps étrangers.

13. Veillez à ce que les fentes du chargeur de batterie soient exemptes de tout

corps étranger et qu'elles protègent contre la saleté et l'humidité. Conservez-les dans un endroit sec et à l'abri du gel.

14. Lorsque vous chargez des batteries, assurez-vous que le chargeur se trouve

dans un endroit bien ventilé et à l'écart de matériaux inflammables. Les batteries peuvent devenir chaudes pendant la charge. Ne surchargez pas les batteries.

15. Veillez à ce que les batteries et les chargeurs ne soient pas laissés sans

surveillance pendant la charge.

16. Ne rechargez pas les batteries non rechargeables, car elles peuvent surchauffer

17. Une durée de vie plus longue et de meilleures performances peuvent être

obtenues si le bloc de batteries est chargé lorsque la température de l'air se situe entre 18℃ et 24℃. Ne chargez pas la batterie lorsque la température de l'air est inférieure à 4℃, ou supérieure à 40℃. Cela est important car cela peut éviter d'endommager gravement la batterie.

18. Ne chargez que les batteries du même modèle fournies FUXTEC et des modèles

recommandés par FUXTEC.

2.14 Avertissements concernant la sécurité des batteries

- Assurez-vous que l'interrupteur soit en position d'arrêt avant d'insérer la batterie. L'insertion de la batterie dans des appareils qui ont l'interrupteur en position marche peut provoquer des accidents. - N'utilisez que les batteries d'origine prévues pour cet appareil. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et d'incendie. - N’ouvrez pas la batterie. Il y a un danger de court-circuit. - Protégez la batterie contre la chaleur (par exemple, contre les rayons intenses et continus du soleil et le feu), l'eau et l'humidité. Il y a un danger d'explosion. - En cas d'endommagement et d'utilisation incorrecte de la batterie, des vapeurs peuvent être émises. Ventilez la zone et demandez une aide médicale en cas de gênes. Les vapeurs peuvent irriter le système respiratoire. - N'utilisez le bloc-batteries qu'en association avec ce produit et/ou cette famille de produits. Cette mesure seule protège la batterie contre une surcharge dangereuse.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

- La batterie peut être endommagée par des objets pointus tels que des clous ou des tournevis ou par une force appliquée extérieurement. Un court-circuit interne peut se produire et la batterie peut brûler, fumer, exploser ou surchauffer. - Ne court-circuitez pas la batterie. Il y a un risque d'explosion. - Stockez et utilisez la batterie uniquement dans une plage de température comprise entre -20 °C et 50 °C. Par exemple, ne laissez pas la batterie dans la voiture en été. - Nettoyez de temps en temps les fentes d'aération et les broches de contact du bloc-batteries à l'aide d'une brosse douce, propre et sèche.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Les instructions doivent être regroupées et précédées de la mention "AVERTISSEMENT : Lisez tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves". Le manuel d'utilisation de tous les appareils fonctionnant sur batterie doit contenir les avertissements suivants ou des avertissements équivalents, selon le cas, qui suivent immédiatement toute autre instruction de sécurité requise par la norme relative au produit final. Le terme "appareil" peut être remplacé par le nom du type de produit réel. a) Prévenez les démarrages intempestifs. Assurez-vous que l'interrupteur soit en position d'arrêt avant de brancher la batterie, de prendre ou de transporter l'appareil. Porter l'appareil avec le doigt sur l'interrupteur ou mettre sous tension un appareil dont l'interrupteur est allumé est une source d'accidents. b) Débranchez la batterie de l'appareil avant d'effectuer des réglages, de changer d'accessoire ou de stocker l'appareil. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'appareil. c) Note : Cet avertissement ne s'applique pas aux batteries qui ne peuvent pas être débranchées de l'appareil dans le cadre d'une utilisation normale. d) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé avec un autre type de batterie. e) N'utilisez les appareils qu'avec des batteries spécifiquement désignées. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et d'incendie. f) Lorsque la batterie n'est pas utilisée, tenez-la à l'écart d'autres objets métalliques, tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou d'autres petits objets métalliques, qui peuvent établir une connexion d'une borne à une autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie. g) Dans des conditions extrêmes, du liquide peut être éjecté de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l'eau. Si le liquide entre en contact avec les yeux, demandez également une aide médicale. Le liquide éjecté de la batterie peut provoquer une irritation ou des brûlures. (Ce conseil est considéré comme correct pour les types de batteries classiques NiMh, NiCd, plomb-acide et lithium-ion. Si cet avis est incorrect pour une conception de cellule différente de celles-ci, alors l'avis correct peut être substitué).ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

h) N'utilisez pas un bloc de batteries ou un appareil qui est endommagé ou modifié. Les batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.

i) N'exposez pas un bloc de batteries ou un appareil au feu ou à une

température excessive. L'exposition au feu ou à une température supérieure à 130°C peut provoquer une explosion. La température de 130°C peut être remplacée par la température de 265°F. j) Suivez toutes les instructions de chargement et ne chargez pas le bloc de batteries ou l'appareil en dehors de la plage de température indiquée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie. k) Faites effectuer l'entretien par un réparateur qualifié en utilisant uniquement des pièces de rechange identiques. l) Cela garantira le maintien de la sécurité du produit. m) Ne modifiez pas ou ne tentez pas de réparer l'appareil ou le bloc de batteries (selon le cas), sauf si cela est indiqué dans le mode d'emploi et d'entretien.

2.15 Le manuel d'instructions contient les informations

suivantes a) Instructions concernant la charge des batteries, informations concernant la plage de température ambiante pour l'utilisation et le stockage des appareils et des batteries, et la plage de température ambiante recommandée pour le système de charge pendant la charge. b) Pour un appareil fonctionnant sur batterie destiné à être utilisé avec un bloc de batteries amovible ou un bloc de batteries séparable : instructions indiquant les blocs de batteries appropriés à l'utilisation, par exemple par un numéro de catalogue, une identification de série ou l'équivalent. c) Des instructions indiquant le(s) chargeur(s) approprié(s) pour l'utilisation, par exemple par un numéro de catalogue, une identification de série ou l'équivalent. d) Pour un appareil équipé d'un système de dégagement rapide d'un faisceau de batteries, tel que requis à la clause 16.6, des instructions concernant le fonctionnement du système de dégagement rapide.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Avertissements sur la sécurité des chargeurs de batterie Lisez tous les avertissements de sécurité et les instructions avant d'utiliser le chargeur. Uniquement pour un usage intérieur ! - Cet appareil n'est pas destiné à être utilisé par des enfants et des personnes présentant des limitations physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si elles ont été supervisées ou ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. - Le câble d'alimentation ne peut pas être remplacé. Si le câble est endommagé, l'appareil doit être mis au rebut. - Chargez uniquement le bloc de batteries au lithium-ion d'une capacité de 2,0/4,0/6,0/9,0Ah (éléments de batterie au lithium-ion EP20/EP40/EP60/EP90) comme indiqué dans ce manuel d'instructions. Ne chargez pas de batteries non rechargeables. - La batterie et le chargeur doivent être placés dans un endroit bien ventilé. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son technicien de service officiel, ce dernier pouvant être un sous- traitant officiel du fabricant, ou par des personnes ayant une qualification similaire afin d'éviter tout risque. - Ne faites pas fonctionner le chargeur de batterie sur des surfaces facilement inflammables (par exemple, du papier, des textiles, etc.) ou à proximité. L'échauffement du chargeur de batterie pendant le processus de chargement peut présenter un risque d'incendie. - Ne couvrez pas les fentes d'aération du chargeur de batterie. Sinon, le chargeur de batterie peut surchauffer et ne plus fonctionner correctement.

2.16 Réduction des vibrations et du bruit

Pour réduire l'impact des émissions de bruit et de vibrations, limitez la durée de fonctionnement, utilisez des modes de fonctionnement peu vibrants et peu bruyants et porter des équipements de protection individuelle. Prenez en compte les points suivants pour minimiser les risques d'exposition aux vibrations et au bruit :

1. n'utilisez le produit que conformément à sa conception et aux présentes

2. assurez-vous que le produit soit en bon état et bien entretenu

3. utilisez des attaches correctes pour le produit et assurez-vous qu'elles soient

en bon état. Tenez fermement les poignées/la surface de préhension.

5. entretenez ce produit conformément aux présentes instructions et maintenez-

le bien lubrifié (le cas échéant).

6. planifiez votre horaire de travail de manière à répartir l'utilisation de tout outil

à fortes vibrations sur une plus longue période. L'utilisation prolongée du produit expose l'utilisateur à des vibrations qui peuvent causer une série de symptômes connus sous le nom de syndrome de vibration main-bras (SVHA), par exemple des doigts qui deviennent blancs, ainsi que des maladies spécifiques telles que le syndrome du canal carpien. - Pour réduire ce risque lors de l'utilisation du produit, portez toujours des gants de protection et gardez vos mains au chaud. - Les symptômes du SVHA comprennent toute combinaison des éléments suivants : Picotements et engourdissement des doigts ; incapacité de bien sentir les choses ; perte de force dans les mains ; doigts qui blanchissent et deviennent rouges et douloureux au moment de la guérison (surtout dans le froid et l'humidité, et probablement seulement dans les extrémités au début). Consultez immédiatement un médecin si vous ressentez de tels symptômes.

Familiarisez-vous avec l'utilisation de ce produit au moyen de ce manuel d'instructions. Mémorisez les consignes de sécurité et suivez-les à la lettre. Cela vous aidera à prévenir les risques et les dangers.

1. Soyez toujours vigilant lorsque vous utilisez ce produit, afin de pouvoir

reconnaître et gérer les risques à temps. Une intervention rapide peut éviter des blessures graves et des dommages matériels.

2. Éteignez le produit et retirez la batterie en cas de dysfonctionnement. Faites

vérifier le produit par un professionnel qualifié et faites-le réparer, si nécessaire, avant de le faire fonctionner à nouveauORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Généralités - Avant chaque utilisation, vérifiez que l’appareil et ses accessoires ne soient pas endommagés. N'utilisez pas l’appareil s'il est endommagé ou s'il présente des signes d'usure. - Vérifiez que toutes les pièces soient correctement fixées. - Tenez toujours l’appareil sur ses poignées. Gardez les poignées sèches et exemptes de lubrifiant pour garantir une bonne prise en main. - Veillez à ce que les bouches d'aération soient toujours bien dégagées et nettoyez-les si nécessaire avec une brosse douce. L'obstruction des orifices de ventilation peut entraîner une surchauffe et endommager le produit. - Eteignez immédiatement l’appareil si vous êtes dérangé pendant votre travail par d'autres personnes entrant dans la zone de travail. Laissez toujours l’appareil s'arrêter complètement avant de le poser. - Ne vous surchargez pas de travail. Faites régulièrement des pauses pour vous concentrer sur le travail et avoir un contrôle total sur l’appareil. ATTENTION ! Dans certains pays, des réglementations définissent à quel moment de la journée et à quels jours spéciaux les appareils peuvent être utilisés et quelles sont les restrictions applicables ! Demandez des informations détaillées à votre voisinage ou à votre copropriété et respectez la réglementation afin de préserver un quartier paisible et d'éviter de commettre des infractions administratives.

L'ENTRETIEN ET LA MAINTENANCE

Enlevez et retirez la batterie avant l'assemblage ! Portez des gants de protection ! Entretenez cet appareil régulièrement et soigneusement ! Si l’appareil est mal entretenu, il peut ne pas remplir sa fonction, ce qui peut avoir des conséquences fatales.

3. Gardez le produit propre. Enlevez les débris après chaque utilisation et avant le

4. Un nettoyage régulier et adéquat contribuera à garantir une utilisation sûre et à

prolonger la durée de vie de l’appareil.

5. Inspectez le produit avant chaque utilisation pour détecter les pièces usées et

endommagées Ne l'utilisez pas si vous trouvez des pièces cassées et usées.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

ATTENTION ! N'effectuez les réparations et les travaux d'entretien que conformément à ces instructions ! Tous les autres travaux doivent être effectués par un spécialiste qualifié !

1) Nettoyez le produit avec un chiffon sec et un savon doux. Utilisez une brosse

pour les zones difficiles d'accès.

2) Nettoyez en particulier les bouches d'aération après chaque utilisation avec un

chiffon et une brosse.

3) Eliminez les zones d’encrassement tenaces avec de l'air à haute pression (max. 3

bar). NOTE : N'utilisez pas de détergents ou de désinfectants chimiques, alcalins, abrasifs ou autres détergents ou désinfectants agressifs pour nettoyer ce produit car ils pourraient être nocifs pour ses surfaces. Vérifiez s'il y a des dommages et de l'usure. Réparez les dommages conformément au présent manuel d'utilisation ou confiez l’appareil à un centre de service agréé ou à une personne ayant une qualification similaire avant de l'utiliser à nouveau.

L'ENTRETIEN DU BLOC DE BATTERIES

1) Si la batterie est vide et que le produit est automatiquement éteint, ne

continuez pas à appuyer sur l'interrupteur ON/OFF.

2) Chargez la batterie uniquement après qu'elle ait refroidi.

3) Chargez complètement la batterie si l’appareil n'est pas utilisé pendant une

4) Rechargez la batterie au moins tous les 3 mois pour maintenir la capacité

Utilisez uniquement des pièces de rechange, des accessoires et des pièces d’attache d'origine FUXTEC. Le non-respect de cette consigne peut entraîner de mauvaises performances, des blessures éventuelles et peut annuler votre garantie. N'utilisez jamais l'appareil sans que la protection soit montée !ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

4. Description du produit

Débroussailleuse et élagueuse de haut niveau (disponible en option) :

5. Fixation de la poignée ronde

Préparez toutes les pièces ainsi qu’une clé hexagonale. Montez la cale en caoutchouc - avec le renfoncement vers l'avant. Installez le manche en plastique (à droite ou à gauche) - utilisé pour le débroussaillage. Ajustez la poignée en plastique et adaptez-la à la rainure en caoutchouc Assurez-vous que la position soit correcte. Serrez tous les écrous avec une clé hexagonale.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

6. Installation de la batterie

Enfoncez la batterie à fond dans l'outil électrique jusqu'à ce qu'elle soit verrouillée par le bouton de déverrouillage ("Clic"). Entretien des batteries

1. Si la batterie est vide et que le produit est

automatiquement éteint, ne continuez pas à appuyer sur l'interrupteur ON/OFF.

2. Ne chargez la batterie qu'après que le bloc

3. Chargez complètement la batterie si le

produit n'est pas utilisé pendant une longue période.

4. Chargez la batterie au moins tous les 6

mois pour maintenir la capacité optimale.

Gamme de batteries en option : achetées séparément

7. Utilisation de la ceinture

Maintenant, la sécurité

Insérez le crochet métallique par l'arrière à travers l'œillet. Insérez l'étroite broche métallique par le haut dans l'ouverture du crochet métallique. Le crochet de sécurité est maintenant prêt pour votre travail avec l'appareil.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Pour vous déconnecter rapidement de l'appareil en cas d'urgence, tirez rapidement vers le haut l'épingle de sûreté de la languette en tissu rouge. La bandoulière est maintenant séparée de l'appareil et vous pouvez vous en détacher rapidement en cas d'urgence !

Pour votre propre sécurité, nous vous recommandons de vous familiariser avec le verrouillage de sécurité en vous exerçant plusieurs fois avant la première utilisation de l'appareil.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

8. Verrouillage de sécurité et démarrage

Mise en marche et arrêt Tenez l'appareil comme en position de travail. Pour démarrer l'appareil, appuyez d'abord sur le bouton de verrouillage de l'interrupteur MARCHE/ARRÊT, puis appuyez sur l'interrupteur MARCHE/ARRÊT et maintenez-le enfoncé ; pour éteindre l'appareil, relâchez l'interrupteur MARCHE/ARRÊT.

Note : Pour des raisons de sécurité, l'interrupteur marche/arrêt ne peut pas être verrouillé ; il doit rester enfoncé pendant toute l'opération.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

9. Montage rapide de la perche ou des accessoires

Desserrez la poignée en plastique. Trouvez le trou dans l'accessoire. Appuyez sur la poignée et faites- en sorte que les deux parties s'assemblent. Vous pouvez tourner un peu d'un côté à l'autre pour faire glisser dans la position. Verrouillez la sécurité en relâchant la poignée. Après avoir terminé, vous entendrez un clic. Veuillez serrer la poignée en plastique pour être prêt à travailler.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

10. Utilisez le coupe-herbe

Mettez en place le carter de protection et placez les 4 écrous dans les 4 trous et serrez-les avec la clé hexagonale fournie.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

10.2 Recharge du fil de coupe

Centrez les 2 flèches sur le noyau d'enroulement et la bobine. Insérez le fil dans le noyau d'enroulement à l'endroit où la flèche indique "line in". Insérez le fil à travers la tête d'enroulement et faites un côté gauche et un côté droit de même longueur. Diamètre maximal du fil de coupe : 2,4 mm. Max 4 mètres de fil de coupe. Largeur de coupe 16"/400mm.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Tournez le noyau de l'enrouleur dans le sens des aiguilles d'une montre jusqu'à ce que le fil s'adapte au garde de protection. Le fil de coupe sera alimenté automatiquement sur environ 12 mm une fois l'outil mis en marche.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

11. Utilisation du kit taille-haie

Transport du taille-haie Attention ! Ne transportez jamais votre appareil lorsque les lames sont en marche afin d'éviter tout risque de blessure. Ne le portez qu'en position horizontale. Saisissez la tige de l'appareil de manière à ce qu'elle soit équilibrée horizontalement. Tenez l’appareil avec le coté de la batterie loin de votre de votre corps et l'accessoire de coupe derrière vous. Arrêtez toujours le moteur et placez la protection de lame sur les lames avant de transporter l'outil sur de longues distances. Lorsque vous le transportez dans un véhicule, fixez-le correctement pour éviter qu'il ne se renverse, qu'il y ait une fuite de carburant et qu'il y ait des dommages à l'appareil. Pour les machines à barre télescopique, assurez-vous que celles-ci soient en position sécurisée. Attention ! N'utilisez jamais votre outil avec une seule main. En cas de perte de contrôle cela peut entraîner des blessures graves, voire mortelles. Gardez les mains et les pieds éloignés de l'outil de coupe pour éviter tout risque de blessure. Ne touchez jamais un outil de coupe en marche avec une partie quelconque de votre corps. Attention ! Ne vous penchez pas trop. Gardez toujours votre équilibre et une position sûre. Il faut être particulièrement prudent si le terrain est glissant (sol mouillé, neige) ou s'il est difficile et envahi par la végétation. Faites attention aux obstacles cachés tels que les souches d'arbres, les racines et les flaques d'eau pour éviter de trébucher. Enlevez les branches tombées, les broussailles et les chutes de bois. Soyez extrêmement prudent lorsque vous travaillez sur un terrain en pente ou accidenté. Ne travaillez jamais sur une échelle, une branche d'arbre ou toute autre surface dangereuse. Ne jamais soulever l'outil au-dessus de la hauteur des épaules. Attention ! Les lames de l'outil continuent à tourner pendant un court moment après que le levier d'accélérateur ait été relâché (effet de volant d'inertie). L'accélération du moteur alors que les pales sont bloquées fait glisser davantage l'embrayage. Cela peut entraîner uneORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

surchauffe et endommager des composants importants (par exemple, un accouplement, un composant de boîtier en polymère). Cela peut entraîner un risque de blessures dues à des lames en mouvement malgré le réglage de la vitesse de ralenti. Pour les machines à barre réglable : Placez soigneusement la tige dans la position de travail souhaitée. Ne touchez pas les lames pour éviter de vous blesser. N'effectuez les réglages que lorsque les lames sont immobiles.

1 lames de coupe 2 Protège lames 3 Transmission des lames 4 Verrouillage 5 Crantage d´ajustement (angle de l´unité de coupe) 6 Levier d´ajustement 7 Tube Explication

Lames en acier pour la coupe des haies et des broussailles

Protège la barre de coupe lorsque l'outil n'est pas utilisé

3. Transmission des lames

Convertit la rotation de l’entraînement angulaire en mouvements de va-et-vient des lames de coupe

Maintient la barre de coupe dans la position souhaitée

5. Crantage d´ajustement (angle de l´unité de coupe)

Transfère le mouvement rotatif du tube à l'engrenage des lames

6. Levier d´ajustement

Ajuste la barre de coupe à l'angle souhaité

Entoure et protège le tube entre le manchon d'accouplement et la boîte de vitesses. Généralités Outre l'utilisation prévue pour couper les haies en hauteur, le taille- haie peut également être utilisé au sol. Comme ses lames fonctionnent comme une tondeuse, il est idéal pour couper les fourrés, les broussailles, les roseaux, les plantes sauvages et l'herbe plus vigoureuse. Le taille-haie est particulièrement adapté aux endroits très fréquentés comme les îlots de circulation ou les parcs, car les lames ne projettent pas les débris de coupe. Préparation Toujours porter la ceinture de sécurité. Ne jetez pas les déchets dans la poubelle. Il peuvent être compostés Technique de coupe La posture et la méthode de travail sont exactement les mêmes que pour la débroussailleuse. La barre de coupe est déplacée d'avant en arrière juste au-dessus du sol. Réglage de l'angle de coupe du kit taille-haie

Ajustez l'angle de coupe : Débloquez le verrou (1), tirez simultanément sur les deux leviers de déblocage (2) et tournez la position de la lame à l'angle souhaité à l'aide du levier d´ajustement (3). Assurez-vous que le verrou (1) soit toujours enclenché.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Entretien du kit: Ajoutez 20 grammes de graisse/lubrifiant toutes les 25 heures de fonctionnement. Utilisez un pistolet graisseur pour presser le lubrifiant dans les raccords (1)ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

12. Utilisation de l’élagueuse

Transport de l'outil - Attention ! Ne le portez qu'en position horizontale. Saisissez la tige de l'appareil de manière à ce qu'il soit équilibré horizontalement. Tenez l’appareil avec le coté de la batterie loin de votre de votre corps et l'accessoire de coupe derrière vous. Une accélération involontaire du moteur peut entraîner la rotation de la chaîne et causer des blessures graves. Arrêtez toujours le moteur et faites glisser le protecteur de guide-chaîne sur l'accessoire de coupe avant de transporter l'outil sur de longues distances. Lorsque vous le transportez dans un véhicule, fixez-le correctement pour éviter qu'il ne se renverse, qu'il y ait une fuite de carburant ou que l´appareil soit endommagé. Principaux composants et éléments de contrôle 1 = Chaîne de tronçonnage 2 = Guide-chaîne 3 = Réservoir de carburant 4 = Bouchon du réservoir de carburant 5 = Tube 6 = Protection du pignon 7 = Protège-chaîne 8 = Pignon 9 = Tendeur de chaîne Explication

1. Chaîne de tronçonnage : Une chaîne de gouges, de maillons de liaison et de maillons

2. Guide-chaîne : Maintient et guide la chaîne de l’élagueuse

3. Réservoir d’huile : Réservoir d'huile pour lubrifier la chaîne

4. Bouchon de réservoir d’huile : Sceller le réservoir d’essence

5. Tube : Élément de liaison entre le moteur et la boîte de vitesses

6. Protection de pignon : Couvre le pignon

7. Protège - chaîne (enveloppe protectrice) : Protège la chaîne lorsque l'unité est hors

service et pendant le transport et le stockage

8. Pignon : Roue dentée qui fait avancer la chaîne de l’élagueuse

9. Tendeur de chaîne : Garantit que la tension de la chaîne puisse être ajustée avec

Avant de commencer Enlevez-le protège-chaîne et vérifiez le bon état de fonctionnement de l’élagueuse (voir Entretien et affûtage de la chaîne de l’élagueuse, p.33). Avant de démarrer votre moteur, vérifiez toujours qu'il soit en bon état, en particulier l'accélérateur, le verrouillage des gaz, le bouton d'arrêt et la fixation de l'outil. Vous devez pouvoir appuyer sur l'accélérateur de façon libre et toujours revenir en position de repos. N'essayez jamais de modifier les dispositifs de contrôle ou de sécurité. N'utilisez jamais un appareil endommagé, mal réglé ou mal entretenu, ou un appareil monté de façon incomplète et incertaine. Gardez toujours les poignées propres et sèches. Pour une manipulation sûre et le contrôle nécessaire de votre appareil, il est particulièrement important de le protéger contre l'humidité, la suie, les huiles, les graisses ou les résines. La tension correcte de la chaîne est extrêmement importante. La procédure de tension décrite dans ce manuel aux pages 28 et 29 doit être suivie pour éviter une tension incorrecte. Assurez-vous que les boulons hexagonaux du couvercle du pignon soient ensuite bien serrés. Vérifiez à nouveau la tension de la chaîne après avoir serré les boulons. Ne commencez jamais à travailler avec un couvercle de pignon non monté. Ajustez la sangle et la poignée à votre taille avant de commencer à travailler. Placez l’élagueuse sur un sol ferme ou une autre surface ferme à l'extérieur, ou comme indiqué sur la photo. Maintenir une position et un équilibre sûrs. Veillez à ce que rien ne se trouve à proximité du guide- chaîne et de la chaîne de l’élagueuse pour réduire le risque de blessure. Fixez l'outil aux crochets de votre sangle lorsque le moteur tourne au ralenti (voir la section correspondante). Remarques importantes Le bon réglage de la tension de la chaîne est primordial. Vérifiez-le régulièrement (à chaque fois que l’élagueuse est éteinte). Si la chaîne se détache pendant la coupe, arrêtez le moteur pour la fixer. Ne faites jamais cela lorsque le moteur est en marchORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Pendant le fonctionnement Tenir et contrôler l'outil Tenez toujours l'appareil par les poignées avec les deux mains pendant son fonctionnement. Fermez vos doigts et vos pouces autour des poignées. Placez votre main gauche sur l'avant et votre main droite sur la poignée arrière de l'accélérateur. Cela s'applique également aux gauchers. Gardez toujours vos mains dans cette position pour garder votre élagueuse sous contrôle. N'essayez jamais de faire fonctionner votre outil d'une seule main. La perte de contrôle de votre outil peut entraîner des blessures graves ou mortelles. Gardez toujours votre équilibre et un support sûr pour garder le contrôle de votre élagueuse. Ne travaillez jamais sur une échelle, une branche d'arbre ou toute autre surface dangereuse. Ne soulevez jamais l'appareil au-dessus de la hauteur des épaules. Ne vous penchez pas trop. Utilisez une plate-forme élévatrice pour travailler à une hauteur supérieure à 4,5 mètres. Une attention particulière est requise en cas de risque de glissade (sol humide, neige) et sur les terrains difficiles et envahis par la végétation. Faites attention aux obstacles cachés tels que les souches d'arbres, les racines et les flaques d'eau pour éviter de trébucher. Enlever les branches tombées, les broussailles et les chutes de bois. Soyez extrêmement prudent lorsque vous travaillez sur un terrain en pente ou accidenté. Soyez extrêmement prudent dans des conditions humides et de gel (pluie, neige, glace). Interrompre le travail en cas de vent, d'orage ou de fortes pluies. Mode d'emploi Attention ! Gardez les mains et les pieds éloignés de l'outil de coupe pour éviter tout risque de blessure. Ne touchez jamais un outil de coupe en marche avec une partie quelconque de votre corps. La lame de l’élagueuse continuera à fonctionner pendant un court moment après que vous ayez relâché le manche de l'accélérateur (inertie). L'accélération du moteur alors que les lames sont bloquées provoque un patinage de l'embrayage. Cela peut entraîner une surchauffe et endommager des composants importants (par exemple, à l’embrayage, ou à un composant en polymère). Cela peut entraîner un risque de blessures dues à des lames en mouvement malgré le réglage de la vitesse de ralenti.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Si la chaîne est coincée, il faut toujours éteindre le moteur avant de la nettoyer et s'assurer que la chaîne soit bien arrêtée. Veillez à ce que la lame de l’élagueuse n'entre pas en contact avec des objets tels que des pierres, des clôtures, des clous, etc. Ces objets pourraient être projetés et blesser l'utilisateur ou les tiers (enfants, passants, animaux etc.) ou endommager la chaîne de l’élagueuse. Avant de couper, assurez-vous que la zone de travail soit exempte de branches et de broussailles indésirables. Créez ensuite une zone de retraite, loin de l'endroit où les branches coupées peuvent tomber, et enlevez tous les obstacles qui s'y trouvent. Maintenez la zone de travail dégagée, enlevez immédiatement les branches coupées. Placez tous les autres outils et équipements à une distance sûre des branches à couper, mais pas dans la zone de retraite. Il faut toujours observer l'état de l'arbre. Assurez-vous que les racines et les branches ne soient pas pourries ou en décomposition. Si elles sont pourries à l'intérieur, elles peuvent se détacher et tomber inopinément pendant l’élagage. Faites également attention aux branches cassées et mortes qui pourraient être détachées par la vibration et tomber sur vous. Dans le cas de branches très épaisses ou lourdes, faites d'abord une petite incision sous la branche avant de travailler de haut en bas pour éviter qu'elle ne se casse. Pour réduire les blessures graves ou mortelles dues à la chute d'objets, ne coupez jamais à la verticale au- dessus de votre corps. Tenez l’élagueuse à un angle ne dépassant pas 60° par rapport à l'horizontale (voir illustration). Les objets peuvent tomber dans des directions inattendues. Ne vous tenez jamais directement sous la branche que vous coupez. Faites attention aux branches qui tombent. Dès qu'une branche coupée commence à se casser, écartez-vous immédiatement et gardez une distance suffisante par rapport au bois qui tombe. Tirez toujours l'appareil hors de l´entaille lorsque la chaîne est en marche pour éviter que la scie ne se bloque. N'exercez pas de pression lorsque vous arrivez à la fin d'une opération d’élagage. Cela peut faire sauter le guide-chaîne et la chaîne de l’élagueuse en marche de manière incontrôlée, qui à leur tour peuvent heurter d'autres objets. Si le guide-chaîne est coincé dans une branche de sorte que la chaîne ne puisse plus avancer, éteignez l’élagueuse et déplacez soigneusement la branche pour ouvrir l'espace et libérer le guide-chaîne.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Montage du guide-chaîne et de la lame de l’élagueuse Attention ! Réglez le guide-chaîne et la chaîne uniquement lorsque le moteur n’est pas en marche.

1. Desserrer l'écrou et retirer le couvercle du pignon.

2. Tournez la vis de serrage (1) dans le sens des aiguilles d'une montre jusqu'à ce que

l'écrou de serrage (2) s'arrête à gauche. La chaîne et les dents sont extrêmement tranchantes. Portez des gants de travail pour ne pas vous couper.

3. Placez la chaîne sur le guide, en commençant par le bout du guide-chaîne.

4. Insérez le guide-chaîne dans le goujon. Insérez l'axe du tendeur dans le trou (4) et

placez simultanément la chaîne sur le pignon.

5. Remontez le couvercle du pignon et serrez l'écrou à la main.

6. Tournez maintenant la vis de serrage (1) dans le sens des aiguilles d'une montre

jusqu'à ce que la chaîne ne pende que très peu sur la partie inférieure du guide et que l'attache des dents de la chaîne s´engagent dans la rainure du guide. Tendre la chaîne de l’élagueuse Rétablir la tension pendant l'opération de coupe :

• Arrêtez le moteur et desserrez légèrement l'écrou.

• Tenez le nez du guide-chaîne vers le haut.

• Utilisez un tournevis pour serrer la vis de serrage (1) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne soit à nouveau tendue contre la partie inférieure du guide.

• Remettez l’écrou en place correctement. Les nouvelles chaînes doivent être resserrées plus souvent que les anciennes. Vérifiez régulièrement la tension de la chaîne (voir la section "Mode d'emploi / Pendant le fonctionnement") Vérifier la tension de la chaîne

• Vérifiez la tension de la chaîne.

• Portez des gants de travail pour protéger vos mains.

• La chaîne doit se trouver à proximité de la partie inférieure du guide et en même temps il doit être possible de la déplacer à la main le long du guide.

• Resserrez la chaîne si nécessaire. Lubrification de la chaîne de l’élagueuse Pour une lubrification automatique et fiable de la chaîne et du guide, veuillez utiliser uniquement une huile lubrifiante de haute qualité et écologique avec un additif adhésif. L'entretien nécessaire dépend de la qualité de l'huile de lubrification. Il est donc important de n'utiliser que l'huile de lubrification de chaîne autorisée et recommandée. Ajoutez 20 grammes de graisse/lubrifiant toutes les 25 heures de fonctionnement. Si aucune huile de lubrification pour chaînes n'est disponible, vous pouvez utiliser une huile moteur HD mono ou multigrade avec une viscosité adaptée à la température extérieure en cas d'urgence.

N'utilisez pas d'huile usagée ! Des études médicales ont montré que le contact avec les huiles usagées peut provoquer un cancer de la peau. De plus, les huiles usagées sont nocives pour l'environnement ! L'huile usagée n'a plus les propriétés lubrifiantes nécessaires et ne convient pas à la lubrification de la chaîne.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Faire le plein d'huile pour la chaîne

• Vérifiez régulièrement le niveau d'huile pendant le travail. Ne la laissez jamais s'épuiser !

• Nettoyez le bouchon du réservoir et ses alentours afin qu'aucune impureté ne tombe dans le réservoir.

• Placez l'appareil de manière à ce que le bouchon de réservoir d’huile soit dirigé vers le haut. Si le niveau d’huile dans le réservoir ne baisse pas, il peut y avoir un problème d'approvisionnement en huile : Vérifiez l'état de lubrification de la chaîne, nettoyez les conduites d'huile et contactez votre revendeur si nécessaire. Contrôle de la lubrification de la chaîne L’élagueuse doit toujours rejeter une petite quantité d'huile sur elle-même.

• Toujours vérifier la lubrification de la chaîne et le niveau d'huile dans le réservoir avant de commencer le travail. N'utilisez jamais votre élagueuse sans huile de lubrification. Si la chaîne s'assèche, l'outil de coupe entier sera endommagé de façon permanente en peu de temps. Chaque nouvelle chaîne doit être rodée pendant 2 à 3 minutes. Vérifiez ensuite la tension de la chaîne et ajustez-la si nécessaire (voir la section "Vérification de la tension de la chaîne").

Utilisation de l'accessoire pour élagueuse Préparation

• Portez des vêtements et des équipements de protection appropriés - voir "Instructions de sécurité"

• Mettez la sangle Ne jetez pas les débris de coupe dans les ordures ménagères, ils peuvent être compostés ! Ne restez jamais sous la branche que vous élaguez. Faites attention aux branches et aux brindilles qui tombent. Notez qu’elles peuvent également vous frapper après l'impact.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Séquence de coupe Coupez toujours les branches inférieures en premier afin qu'elles puissent tomber librement. Coupez les branches épaisses en petites sections contrôlables. Posture de travail Tenez la poignée périphérique avec votre main gauche et la poignée des gaz avec votre main droite. Votre bras gauche doit être placé dans l'une des positions les plus confortables pour vous. L'axe doit toujours être maintenu à un angle ne dépassant pas 60° ! La position de travail la plus confortable est celle où l'outil est à un angle de 60°, mais des angles plus petits sont également possibles en fonction de la situation. Coupe Transversale Pour éviter de coincer le guide-chaîne dans la rainure de coupe, placez l'outil avec le crochet contre la branche et effectuez ensuite la coupe transversale de haut en bas. La coupe de décharge Pour éviter que l'écorce ne se brise lorsque les branches sont épaisses, commencez toujours par une coupe de décharge (1) sur la face inférieure de la branche.

• Pour ce faire, guidez la scie en arc de cercle à travers la face inférieure de la branche (voir illustration).

• Ensuite, placez le guide contre la branche et effectuez la coupe transversale (2). Coupez les branches épaisses au ras du sol Si le diamètre de la branche est supérieur à 10 cm, il faut d'abord procéder à une coupe de dégagement et transversale (3) à une distance (A) d'environ 20 cm de la cible réelle.

• Vous pouvez ensuite couper la branche au ras (4), en passant par une décharge et une section transversale ultérieure. Couper par-dessus les obstacles La longue portée permet de couper les branches et les brindilles qui pendent au-dessus d'obstacles tels que les rivières ou les étangs. L'angle de l'outil dépend de la position des branches et des brindilles. Forces de réaction Des forces réactives se produisent pendant le fonctionnement de la chaîne de sciage. Les forces à appliquer sur le bois agissent contre l'utilisateur. Elles se produisent lorsque laORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

chaîne en marche entre en contact avec un objet solide tel qu'une branche ou quand elle se bloque. Ces forces peuvent conduire à une perte de contrôle et à des blessures en conséquence. Comprendre les origines de ces forces peut vous aider à éviter la peur et la perte de contrôle. Cette scie est conçue de manière à ce que les effets de rebond ne soient pas aussi perceptibles qu'avec les tronçonneuses conventionnelles. Néanmoins, en cas de doute, gardez toujours une prise ferme et une bonne position pour garder le contrôle de l'outil. Les effets les plus courants sont :

• Retrait Revers et rebonds Le revers peut se produire si la chaîne de la scie en marche heurte ou est bloquée contre un objet solide dans le quart supérieur du guide-chaîne. La force de coupe de la chaîne exerce une force de rotation sur la scie dans le sens opposé au mouvement de la chaîne. Cela entraîne un mouvement ascendant du guide-chaîne de guidage. Éviter les contrecoups, revers et rebonds La meilleure protection consiste à éviter les situations qui entraînent des revers.

7. Gardez toujours un œil sur la position du guide-chaîne supérieur.

8. Ne laissez jamais cette zone entrer en contact avec un objet. Ne coupez rien avec.

Faites particulièrement attention près des clôtures en fil de fer et lorsque vous coupez de petites branches dures où la chaîne peut facilement s'accrocher.

9. Ne coupez qu'une branche à la fois.

A = Retrait Le retrait (A) se produit lorsque la chaîne se coince soudainement sous la face inférieure du guide-chaîne parce qu'elle est bloquée ou qu'elle heurte un objet étranger dans le bois. La chaîne tire alors la scie vers l'avant. La rétraction se produit souvent lorsque la chaîne ne tourne pas à pleine vitesse au contact du bois. Éviter le recul B = Recul Soyez conscient des forces et des situations qui peuvent provoquer le blocage de la face inférieure du guide-chaîne.

1- Commencez toujours à couper avec la chaîne qui tourne à pleine

vitesse. Le recul (B) se produit lorsque la chaîne se coince soudainement par la face inférieure du guide parce qu'elle est coincée ou qu'elleORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

heurte un corps étranger dans le bois. La chaîne peut alors presser la scie par à-coups contre l'opérateur. Le recul se produit souvent lorsque la face inférieure du guide est utilisé pour la coupe. Eviter le recul

7. Soyez conscient des forces et des situations qui peuvent provoquer le blocage de

la chaîne par la partie inférieure du guide-chaîne.

8. Ne coupez pas plus d'une branche à la fois.

9. N'inclinez pas la barre sur le côté lorsque vous la sortez d'une fente de coupe, car

la chaîne pourrait se coincer. Pendant le fonctionnement Vérifiez régulièrement la tension de la chaîne ! Une nouvelle chaîne doit être resserrée plus souvent qu'une ancienne. Chaîne froide : La tension est correcte lorsque la chaîne est proche de la face inférieure du guide-chaîne et peut encore être tirée à la main le long du guide-chaîne. Resserrez si nécessaire (voir la section "Tension de la chaîne de sciage"). Température de fonctionnement de la chaîne : La chaîne s'étend et commence à s'affaisser. Les maillons entraineurs de la face inférieure du guide-chaîne ne doivent pas tomber de la rainure de roulement, sinon la chaîne se détachera du guide-chaîne. Resserrez la chaîne (voir la section "Tension de la chaîne de l’élagueuse "). Après le travail Desserrez la chaîne si vous l'avez resserrée en travaillant à température de fonctionnement. La chaîne se contracte au fur et à mesure qu'elle se refroidit. Si elle n'est pas desserrée, elle peut endommager la roue d'engrenage et le roulement. Entretien du guide-chaîne de guidage

• Retournez le guide-chaîne à chaque fois que vous avez aiguisé ou remplacé la chaîne. Cela permet d'éviter l'usure unilatérale du guide-chaîne, en particulier en haut et en bas. Nettoyez régulièrement 1 = l'ouverture pour l'approvisionnement en essence 2 = la conduite d’huile 3 = la rainure de roulement du guide-chaîneORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Vérification et remplacement du pignon

• Retirez le cache du pignon, la chaîne et le guide-chaîne. Remplacez le pignon : − Au plus tard après la durée de vie de deux chaînes ou même avant. − Si les marques d'usure sur le pignon sont plus profondes que 0,5 mm. Faute de quoi, la durée de vie de la chaîne sera réduite. Vous pouvez prolonger la durée de vie de votre pignon en utilisant deux chaînes en alternance. Entretien et affûtage de la chaîne de l’élagueuse Correctement aiguiser la chaîne Une chaîne correctement affûtée passe sans effort dans le bois et ne nécessite que très peu de pression. Ne travaillez pas avec une chaîne d’élagueuse émoussée ou endommagée. Ceci augmenterait l'effort physique, les vibrations et entraînerait des résultats insatisfaisants et une usure plus importante :

• Vérifiez qu'il n'y a pas de ruptures dans les maillons ni de rivets endommagés.

• Remplacez les pièces de chaîne endommagées et usées par des pièces de rechange appropriées, que vous pouvez limer à la forme et à la taille des pièces d'origine si nécessaire. Veuillez noter les angles et les dimensions indiqués ci-dessous. Si la chaîne de l’élagueuse n'est pas correctement affûtée ou si la jauge de chaîne est trop petite, le risque d'effets de contrecoup et de blessures est plus élevé ! La chaîne de tronçonnage de l’élagueuse ne peut pas être fixée sur le guide-chaîne. Il est donc préférable de retirer la chaîne du guide et de l'aiguiser ensuite.

• Choisissez un outil d'affûtage adapté au pas de chaîne. Voir "Données techniques" pour les pas de chaîne approuvés. Le pas de la chaîne (par exemple 3/8") est indiqué dans la jauge de profondeur de chaque dent. N'utilisez que des limes spéciales pour les chaînes d’élagueuse ! D'autres limes ont la mauvaise forme et la mauvaise coupe.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

Sélectionnez le diamètre de la lime en fonction de votre pas de chaîne. Prenez également en compte l´angle lors de l'affûtage des gouges de chaîne. En effet, il faut maintenir le même angle pour toutes les gouges. Si les angles sont irréguliers, la chaîne fonctionne de manière irrégulière, s'use rapidement et se casse prématurément. Comme ces exigences ne peuvent être satisfaites qu'avec une pratique suffisante et régulière :

• Utiliser un porte-lime Un porte-lime doit être utilisé lors de l'affûtage manuel de la chaîne de d’élagueuse. Les angles corrects de la lime y sont marqués.

• Tenez la lime horizontalement (à l'angle correct par rapport au guide-chaîne) et limez en fonction la marque d'angle indiquée sur le porte-lime. Soutenez le porte-lime sur la plaque supérieure et la jauge de profondeur.

• Toujours limer la gouge de l'intérieur vers l'extérieur.

• La lime ne s'affûte que lorsqu'elle est en mouvement vers l'avant. Soulevez-là lorsqu’elle recule.

• Ne touchez pas les maillons de liaison et les maillons entraineurs avec la lime.

• Continuez à tourner la lime régulièrement pour éviter une usure unilatérale.

• Utilisez un morceau de bois dur pour enlever les arêtes des bords coupés. Tous les gouges doivent avoir la même longueur, sinon elles auront aussi des hauteurs différentes. Cela entraîne un fonctionnement irrégulier de la chaîne et augmente le risque de rupture.

13. Utilisation de la rallonge 1m

La rallonge est montée de la même manière que les autres accessoires : 1). Placez le tube contre l'arbre principal de manière à ce que le trou du tube soit aligné avec le boulon de verrouillage de la pièce de raccordement.

2). Actionnez le boulon de verrouillage et insérez le tube dans l'arbre principal. Relâchez la goupille de verrouillage et assurez-vous que celle-ci s'engage dans le trou.

3). Tournez la molette dans le sens des aiguilles d'une montre pour sécuriser la connexion.

Utilisation de la rallonge de 1 mètre : La rallonge de 1m peut être utilisée avec et entre tous les accessoires. Elle sert à augmenter votre rayon de travail.ORIGINAL BEDIENUNGFSANLEITUNG/ORIGINAL USER MANUAL/MANUAL D´UTILISATION ORIGINAL FUXTEC FX-EK700 rev1

14. Utilisation du kit d’élagage inclinable

NB: Ne montez et n'ajustez le kit que lorsque l'appareil est éteint. Le montage du kit coupe-branches inclinable s'effectue de la même manière que pour les autres kits: 1). Placez le tube contre l'arbre principal de manière à ce que le trou du tube soit aligné avec le boulon de verrouillage de la pièce de raccordement.

2). Actionnez le boulon de verrouillage et insérez le tube dans l'arbre principal. Relâchez la goupille de verrouillage et assurez-vous que celle-ci s'engage dans le trou.

3). Tournez la molette dans le sens des aiguilles d'une montre pour sécuriser la connexion.

Utilisation du kit coupe-branches inclinable : ÉTAPE 1: Tirez la poignée noire vers le bas pour l'ajuster. ÉTAPE 2: Modifiez l'angle d'inclinaison du kit coupe-branches selon vos besoins.

15. Déclaration de conformité CE

Nous déclarons par la présente, FUXTEC GMBH, KAPPSTRAßE 69, 71083 HERRENBERG, Allemagne. Que l’appareil décrit ci-dessous, de par sa conception et sa construction et dans la version mise sur le marché par nos soins, est conforme aux exigences fondamentales de sécurité et de santé pertinentes des directives CE. Plein-air 2000/14/EG Machinerie 2006/42/EG Compatibilité Electromagnétique (CEM) 2014/30/EU Et est également conforme aux standards harmonisés applicables: EN 60335-1:2012+A11 EN 62233:2008 EN 50636-2-91:2014 EN 55014-1:2011 EN 55014-2:2008

La conformité avec la directive sur la machinerie est garantie par la procédure de verification stipulée dans la directive 2006/42/EC La conformité avec la directive relative aux émissions de bruits est garantie par la procedure de verification en annexe VI et à la Directive 2000/14/EC. Niveau de puissance sonore

92,43 dB (A) Niveau garanti de puissance sonore émise
