| Type de produit | VTT tout-suspendu |
| Marque | Trek |
| Modèle | Fuel EX C Gen 5 |
| Cadre | Carbone OCLV |
| Suspension avant | Fourche à air, débattement 140 mm |
| Suspension arrière | Amortisseur à air, débattement 130 mm |
| Roues | 29 pouces, Boost 148/110 |
| Freins | Disques hydrauliques |
| Poids approximatif | 13,5 kg (selon configuration) |
| Alimentation | Non électrique |
| Transmission | 1x12 vitesses |
| Pédalier | Manivelles en carbone ou alliage |
| Gamme de vitesses | 10-52 dents |
| Entretien courant | Nettoyage, lubrification chaîne, contrôle des freins et suspensions |
| Sécurité | Freins puissants, tige de selle télescopique |
| Pièces détachées | Disponibles chez Trek et revendeurs agréés |
| Garantie | Garantie à vie sur le cadre |
| Utilisation | Trail, Enduro léger |
| Assistance | Service client Trek |
| Notice téléchargeable | Format PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - Fuel EX C Gen 5 TREK
Quel est le poids du Trek Fuel EX C Gen 5 ?
Le poids approximatif est d'environ 13,5 kg (peut varier selon la configuration et la taille du cadre).
Comment régler la suspension de mon Fuel EX C Gen 5 ?
Utilisez la pompe à suspension pour ajuster la pression d'air selon votre poids. Référez-vous au guide de réglage Trek pour les recommandations de sag et de compression.
Quel type de lubrifiant utiliser pour la chaîne ?
Utilisez un lubrifiant pour chaîne de vélo adapté aux conditions humides ou sèches. Appliquez une goutte sur chaque rouleau et essuyez l'excédent.
Comment nettoyer mon vélo sans l'abîmer ?
Utilisez un nettoyant doux non agressif et une brosse souple. Évitez les nettoyeurs haute pression près des roulements et suspensions. Rincez à l'eau claire et séchez soigneusement.
Quels sont les entretiens périodiques recommandés ?
Après chaque sortie : nettoyage et lubrification. Tous les 50 heures : contrôle des freins, des suspensions et des roulements. Une fois par an : révision complète en atelier.
Le cadre est-il garanti à vie ?
Oui, Trek offre une garantie à vie sur le cadre pour le premier propriétaire. Les pièces de suspension et les composants ont leur propre garantie.
Comment remplacer le dérailleur arrière ?
Démontez la patte de dérailleur (pièce n°37 dans la notice). Remplacez-la si elle est tordue. Montez le nouveau dérailleur en respectant le couple de serrage (25 Nm).
Peut-on installer un porte-bagages sur ce vélo ?
Non, ce modèle n'est pas conçu pour porter un porte-bagages. Utilisez un sac de selle ou un sac à dos pour vos affaires.
Quelle est la pression des pneus recommandée ?
Elle dépend du terrain et du poids du cycliste. En général, entre 1,5 et 2,5 bar. Ajustez pour obtenir un bon compromis entre adhérence et rendement.
Comment ajuster la tige de selle télescopique ?
Vérifiez la pression d'air et la commande. Si la tige ne monte pas ou descend, lubrifiez la gaine et resserrez les connexions. Consultez la notice pour le réglage de la course.
Questions des utilisateurs sur Fuel EX C Gen 5 TREK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vélo au format PDF gratuitement ! Retrouvez votre notice Fuel EX C Gen 5 - TREK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Fuel EX C Gen 5 de la marque TREK.
MODE D'EMPLOI Fuel EX C Gen 5 TREK
TREK
Product Support

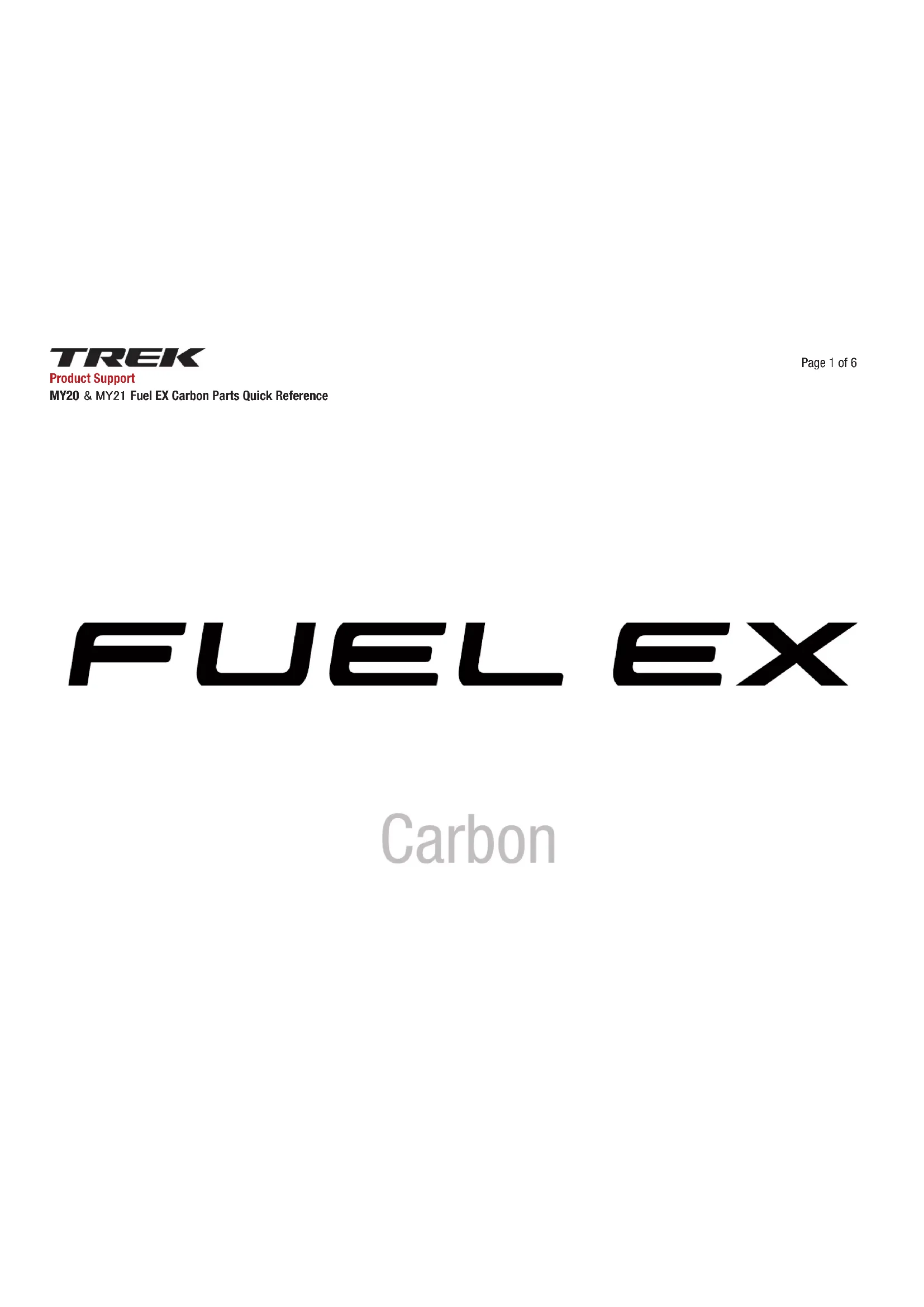

MY20 & MY21 Fuel EX Carbon Parts Quick Reference
FUEL EX
Carbon
TREK
Product Support
MY20 Fuel EX Carbon Parts Quick Reference
| Item | Description Part Number Qty Note | |||
| 1 Mainframe 1 | ||||
| 2 Seatstay 1 | ||||
| 3 Chainstay 1 | ||||
| 4 Upper Downtube Armor W529228 1 | ||||
| 5 Knockblock Chip 536723 1 | ||||
| 6 | M4x16mm Bolt | W532763 | 4 | Torque 3Nm |
| 7 | “Control Freak” Cable Guide | W519232 1 | ||
| 8 | Rocker Link | |||
| 9 | Frame Storage Door | W583862 1 | ||
| 10 | MY20 Chainstay Guard | W583087 1 | ||
| 11 | Seatstay Guard | W583089 1 | ||
| 12 | Lower Downtube Guard | W583088 1 | ||
| 13 | M4x6mm Bolt | 1042535 | 2 | 2x per bike |
| 14 | Shaped M4 Nut | 1 | ||
| 15 | MY21 Chainstay Guard | W1048535 | 1 | |
TREK
Product Support
MY20 Fuel EX Carbon Parts Quick Reference
| Item | Description Part Number Qty Note | |||

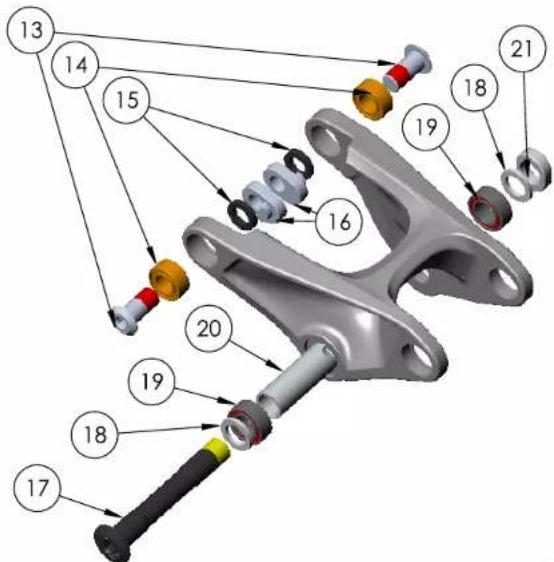

| 13 | Mino Link Bolt W579296 2 Torque 17Nm | |||
| 14 | Rocker:Seatstay Bearing W529224 2 | |||
| 15 | Rocker:Seatstay Spacer W529969 2 | |||
| 16 | Mino Link Nut W529223 2 | |||
| 17 | Rocker Axle W535469 1 Torque 22Nm | |||
| 18 | Rocker Axle Spacer | W290057 | 2 | |
| 19 | Rocker Bearing | W586543 2 | ||
| 20 | Rocker Pivot Sleeve | W310155 1 | ||
| 21 | Rocker Axle Nut | W311582 | 1 | |

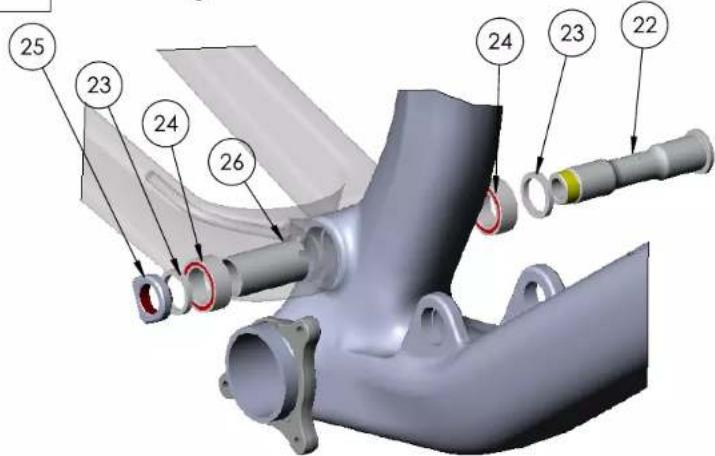

| 22 | Main Pivot Axle | 599909 | 1 | Torque 30Nm |
| 23 | Main Pivot Spacer | W440921 2 | ||
| 24 | Main Pivot Bearing | W302025 | 2 | 26x17x10mm |
| 25 | Main Pivot Nut W584134 1 | |||
| 26 | Main Pivot Sleeve | 599909 | 1 | |
TREK
Product Support
MY20 Fuel EX Carbon Parts Quick Reference
| Item | Description Part Number | Qty Note | ||

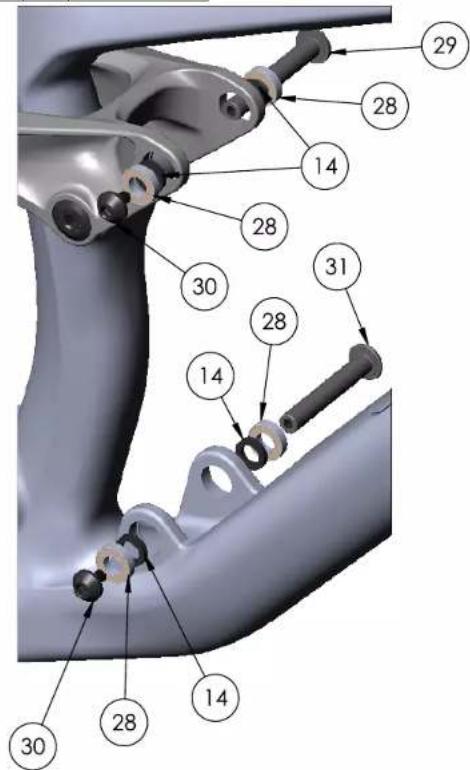

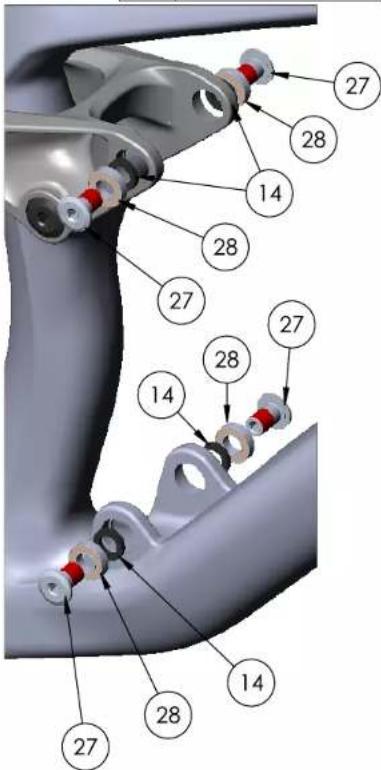

| 14 | Shock Bearing Spacer W5 | 29969 4 | ||
| 27 | Thru Shaft Bolt W583804 | 4 Torque 17Nm | ||
| 28 | Shock Bearing W293466 | 4 | ||
| 29 | Upper Shock Axle 599898 | 1 | ||
| 30 | Shock Axle Cap Bolt 599898 | 2 Torque 10Nm | ||
| 31 | Lower Shock Axle 599899 | 1 |
TREK
Product Support
MY20 Fuel EX Carbon Parts Quick Reference
| Item | Description Part Number | Qty Note | ||

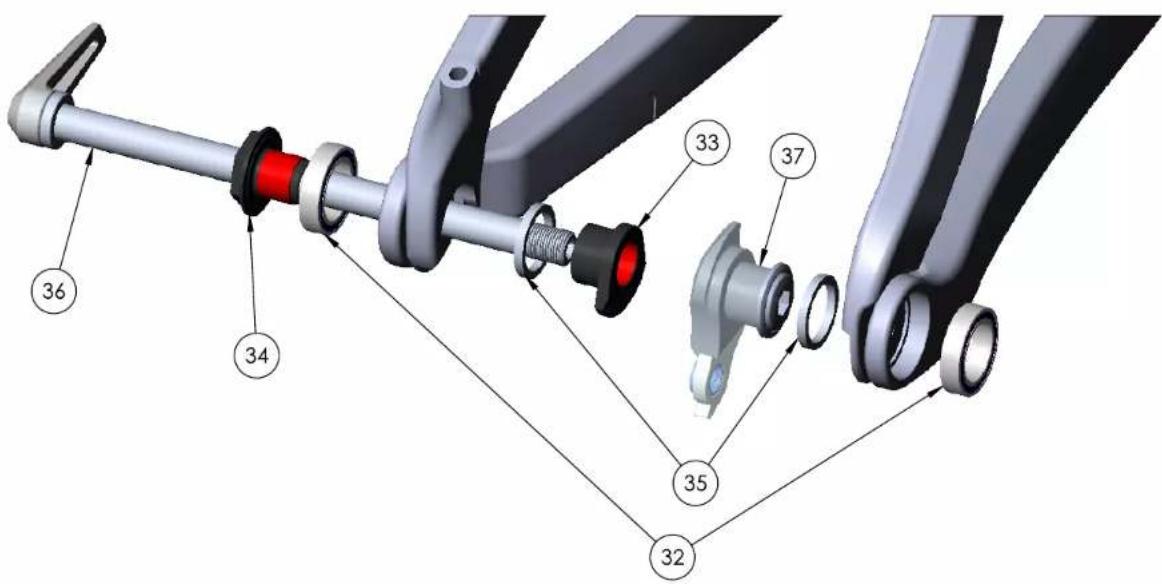

| 32 | ABP Bearing W583424 2 | 20x30x7mm | ||
| 33 | Axle Guide W583419 1 | |||
| 34 | 23mm ABP Nut W583420 | 1 Torque 15Nm | ||
| 35 | ABP Spacer | W583422 2 | 25x20x3mm | |
| 36 | Thru Axle, Boost 148 | W583469 1 | Torque 10Nm184.5mm LengthM12x1.0x15.5mm Threading | |
| 37 | Derailleur Hanger | W583423 1 | Torque 25Nm | |

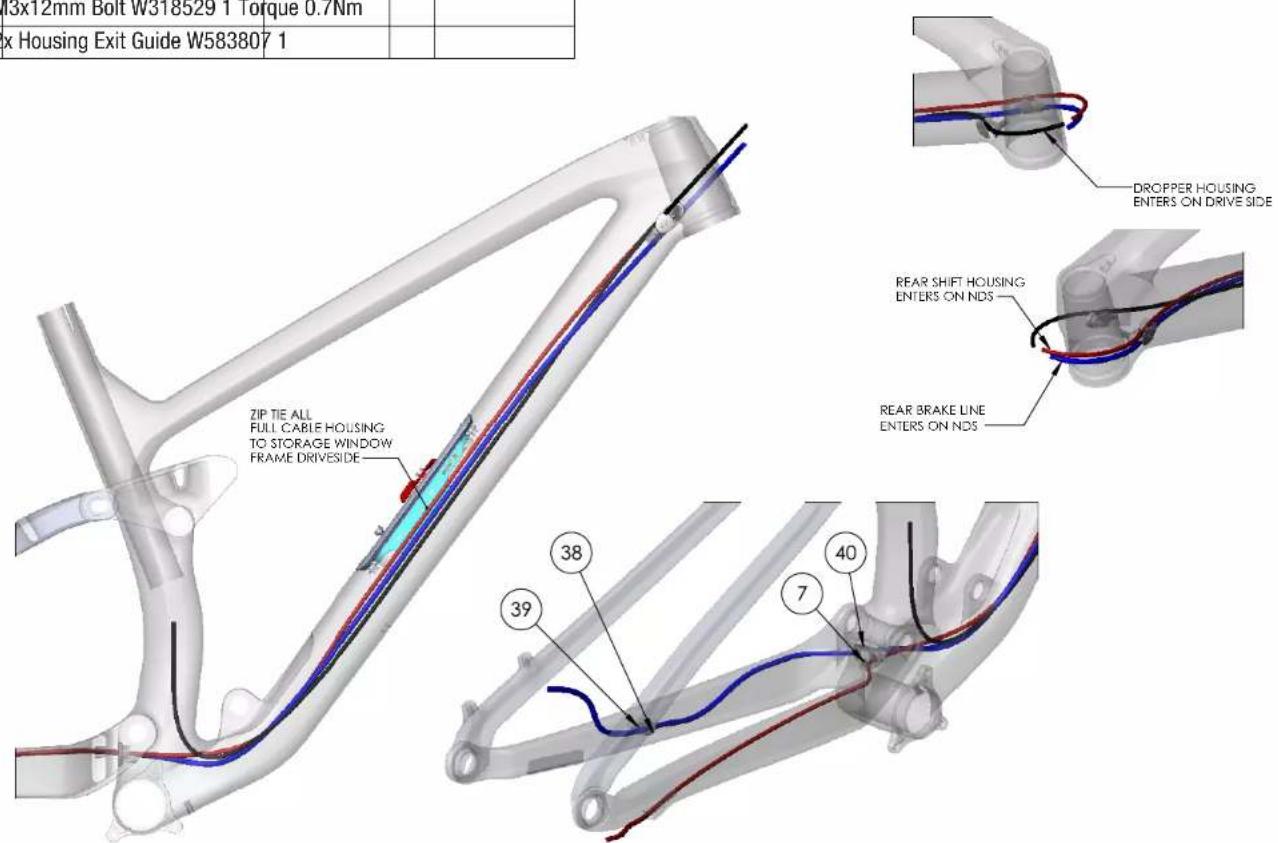

| Item | Description Part Number Qty Note | ||
| 7 | M4x16mm Bolt W532763 1 | ||
| 38 | Housing Exit Guide W543605 1 | ||
| 39 | M3x12mm Bolt W318529 1 Torque 0.7Nm | ||
| 40 | 2x Housing Exit Guide W583807 1 |
