| Marque | Trek |
| Modèle | Slash C Gen 5 |
| Type de produit | VTT enduro tout suspendu |
| Matériau du cadre | Carbone (Oclv) |
| Diamètre des roues | 29 pouces |
| Débattement avant | 170 mm |
| Débattement arrière | 170 mm (système ABP) |
| Transmission | 1x12 vitesses (Shimano ou Sram selon version) |
| Freins | Disque hydraulique (Shimano ou Sram) |
| Poids approximatif | 14,5 kg (taille M, selon configuration) |
| Capacité du réservoir d'eau | Non intégré, porte-bidon compatible |
| Angle de direction | 63,5° (réglable via Mino Link) |
| Hauteur du boîtier de pédalier | 345 mm |
| Longueur des bases | 435 mm |
| Empattement | 1230 mm (taille M) |
| Réparabilité | Pièces détachées disponibles via Trek et revendeurs |
| Entretien recommandé | Nettoyage après chaque sortie, lubrification chaîne, vérification des jeux de roulements |
FOIRE AUX QUESTIONS - Slash C Gen 5 TREK
Quel type de cadre utilise le Trek Slash C Gen 5 ?
Le cadre est en carbone Oclv, offrant un bon rapport rigidité/poids.
Comment régler la géométrie du vélo ?
Utilisez le système Mino Link pour ajuster l'angle de direction et la hauteur du boîtier de pédalier. Il se trouve sur le basculeur arrière.
Quel est le débattement de la suspension ?
Le débattement est de 170 mm à l'avant et à l'arrière, ce qui en fait un vélo enduro performant.
Comment entretenir les roulements de la suspension ?
Les roulements (réf. W293466, W529969, etc.) doivent être nettoyés et graissés régulièrement. Remplacez-les s'ils sont bruyants ou grippés.
Où puis-je trouver les pièces de rechange ?
Les pièces détachées sont listées dans la notice avec des numéros de référence Trek. Vous pouvez les commander chez un revendeur agréé ou sur le site Trek.
Comment acheminer les câbles correctement ?
Suivez le guide Control Freak : le câble de dérailleur arrière est rouge, le frein arrière bleu, la tige de selle télescopique blanche. Utilisez les guides et colliers fournis.
Quel couple de serrage pour la roue arrière ?
L'axe traversant arrière (12x184,5 mm) doit être serré à 10 Nm.
Puis-je utiliser un protège-dérailleur spécifique ?
Oui, le modèle est compatible avec le patin universel ABP (réf. W583423) et les protections de bases.
Comment nettoyer le vélo sans endommager les roulements ?
Utilisez un jet d'eau à basse pression et évitez de diriger l'eau directement sur les roulements. Séchez soigneusement après lavage.
Quelle est la compatibilité des roues ?
Le vélo accepte des roues 29 pouces avec un axe traversant 12x110 (avant) et 12x184,5 (arrière). Le dégagement pneu est d'environ 2,5 pouces.
Questions des utilisateurs sur Slash C Gen 5 TREK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Vélo au format PDF gratuitement ! Retrouvez votre notice Slash C Gen 5 - TREK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Slash C Gen 5 de la marque TREK.
MODE D'EMPLOI Slash C Gen 5 TREK
TREK
Product Support

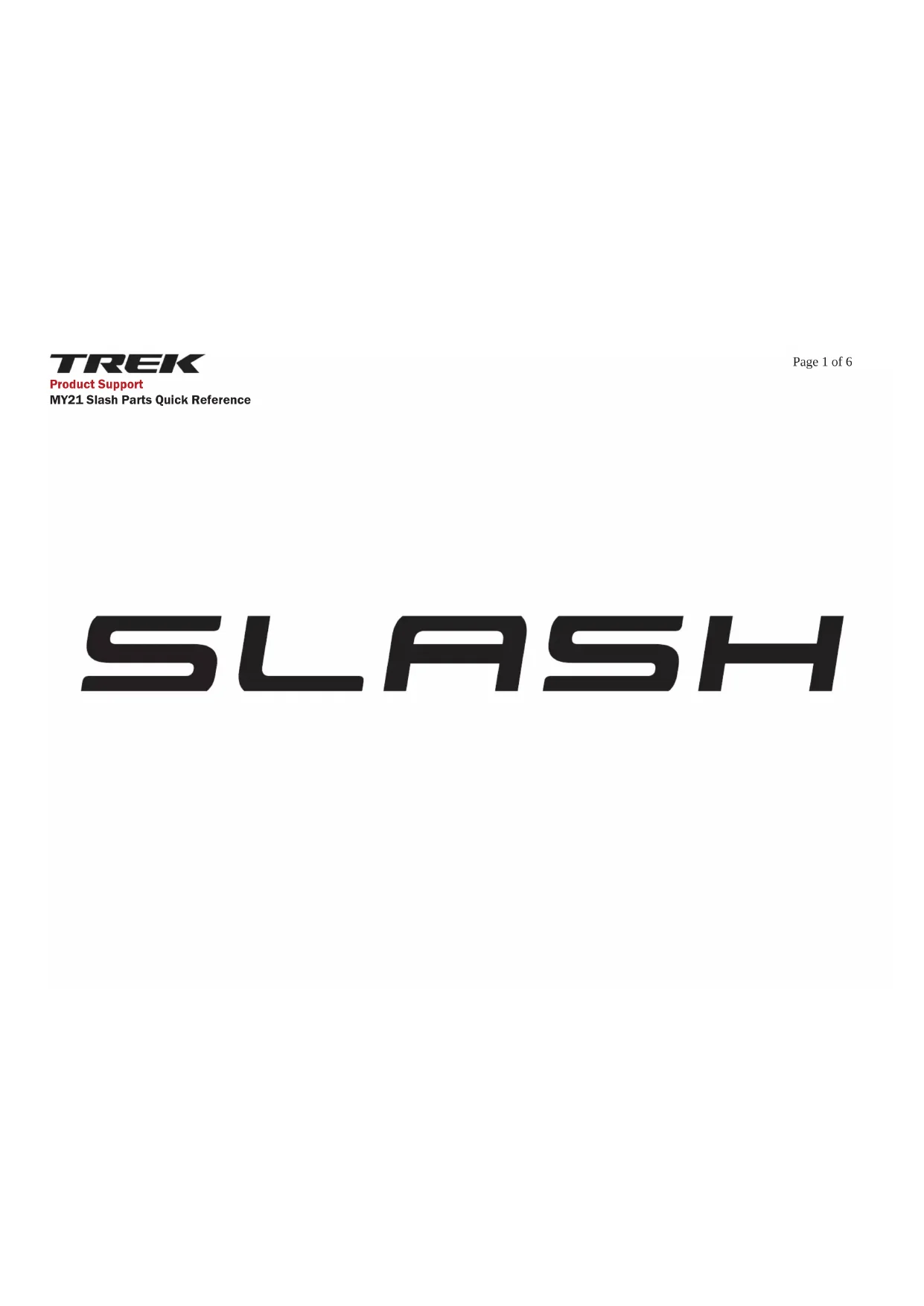

MY21 Slash Parts Quick Reference
SLASH
TREK
Product Support
MY21 Slash Parts Quick Reference

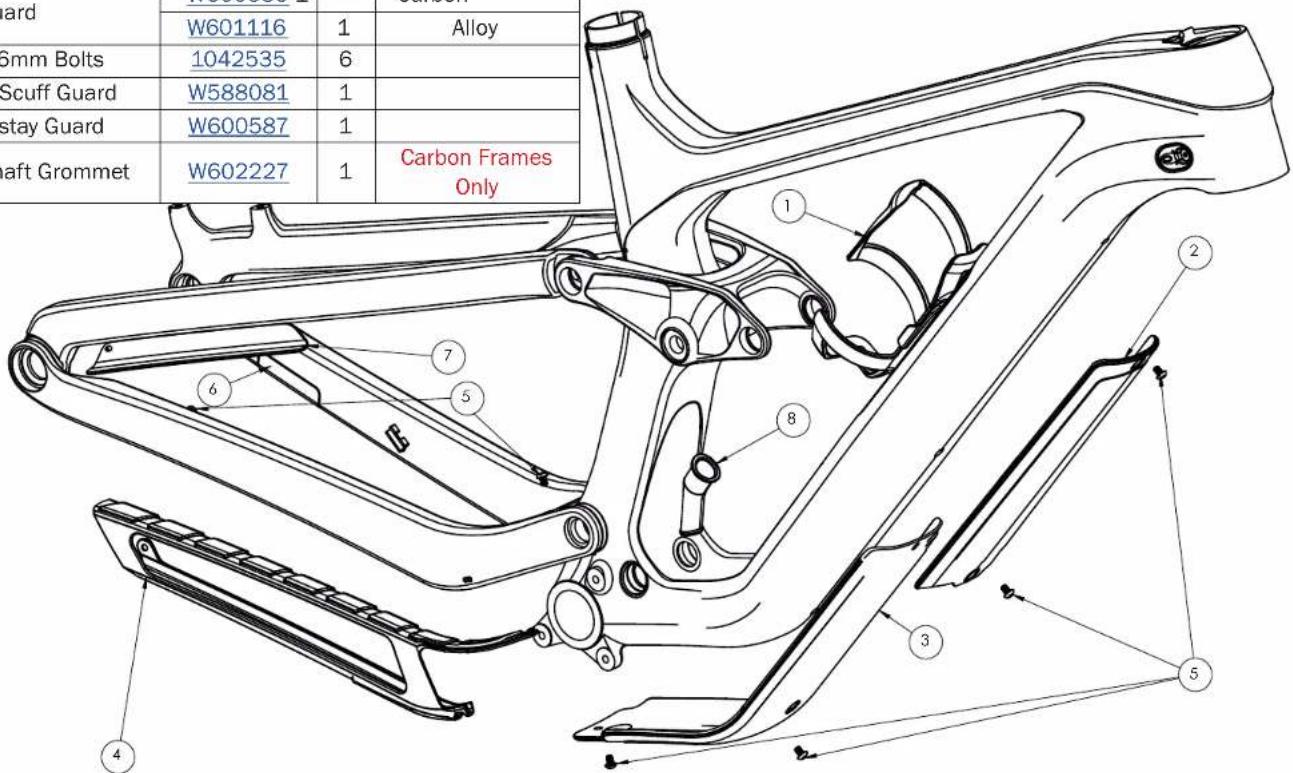

| Item Description Part Number Qty Note | ||||
| 1 Storage Door Assembly W583862 1 Cage Not Included | ||||
| 2 Upper Downtube Armor | W600583 | Carbon All Sizes | Carbon S/M/ML | |
| W1043493 | L/XL | |||
| W601114 | ||||
| 3 Lower Downtube Armor | W601115 | 1 | Alloy All Sizes | |
| W600584 | All Sizes | |||
| 4 Chainstay Guard | W600585 1 | Carbon | ||
| W601116 | 1 | Alloy | ||
| 5 | M4x6mm Bolts | 1042535 | 6 | |
| 6 | Rotor Scuff Guard | W588081 | 1 | |
| 7 | Seatstay Guard | W600587 | 1 | |
| 8 | Thru Shaft Grommet | W602227 | 1 | Carbon Frames Only |
TREK
Product Support
MY21 Slash Parts Quick Reference

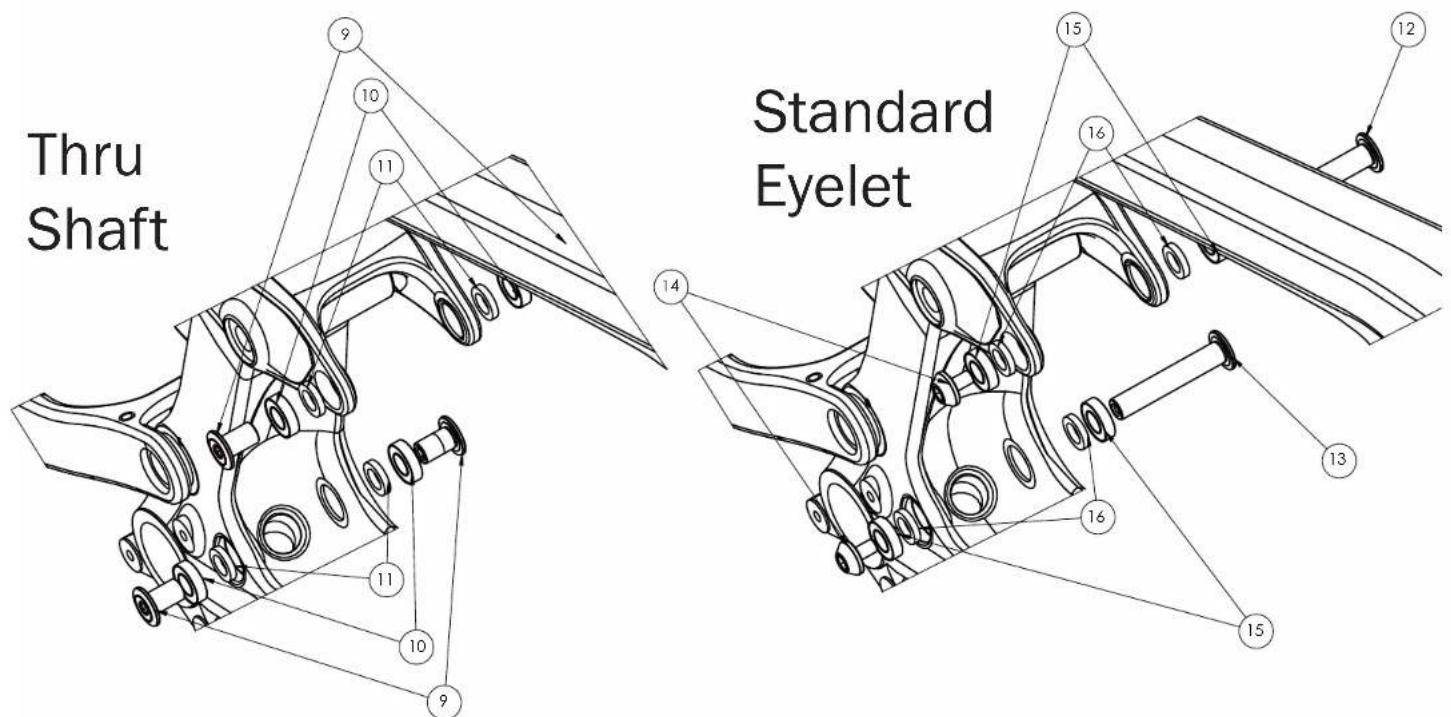

| Item | Description Part Number Qty Note | |||
| 9 Thru Shaft Bolt W600630 4 | ____ | |||
| 10 Shock Bearing W293466 4 | ____ | |||
| 11 Shock Spacer W529969 4 | ____ | |||
| Item Description Part Number Qty Note | ||||
| 12 Upper Shock Axle 599898 1 | ____ | |||
| 13 | Lower Shock Axle | 5258210 | 1 | |
| 14 | Shock Axle Endcap | n/a | 2 | Included w/ Axles |
| 15 | Shock Bearing | W293466 | 4 | |
| 16 | Shock Spacer | W529969 | 4 | |
Product Support
MY21 Slash Parts Quick Reference

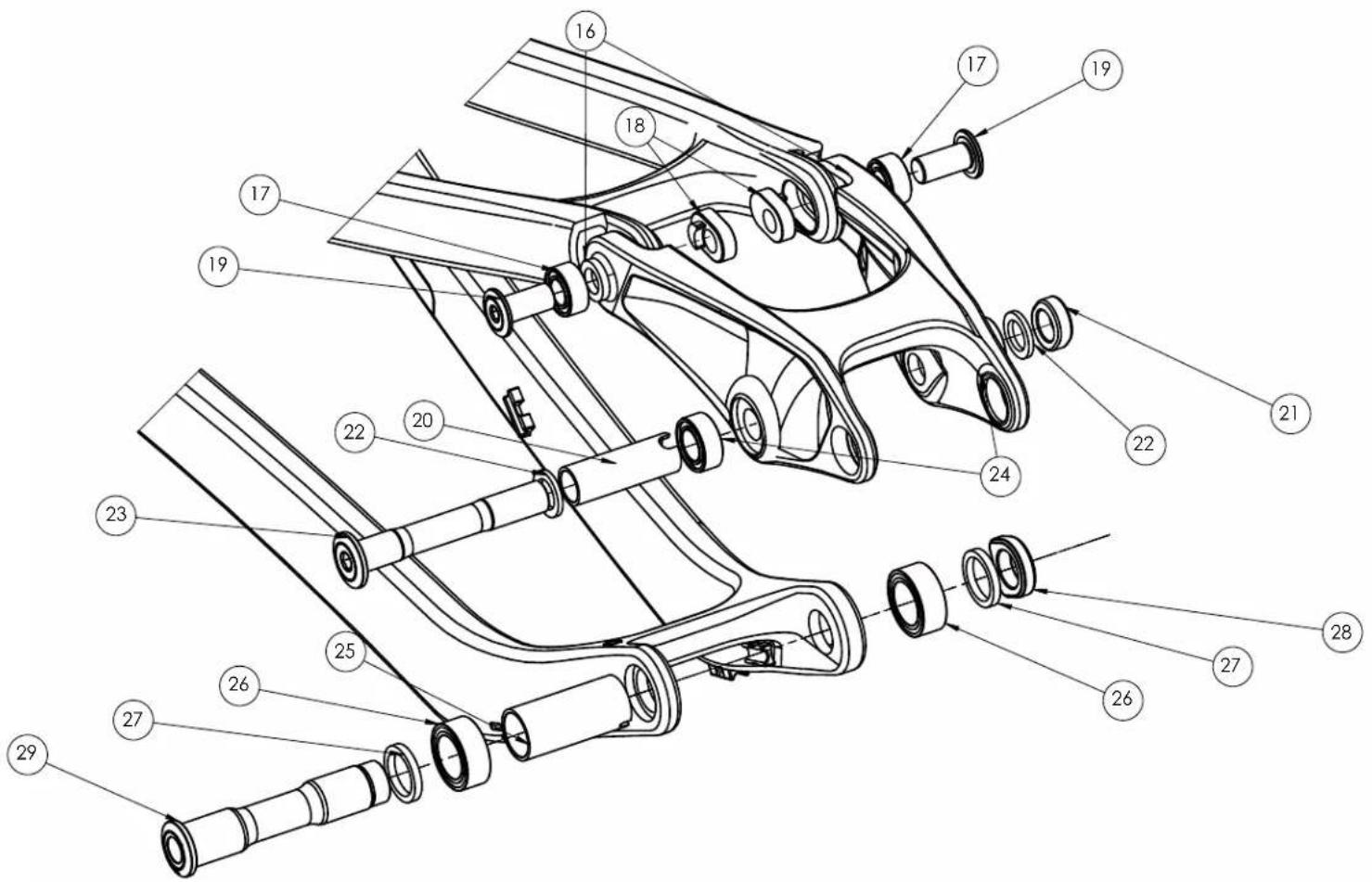

| Item | Description Part Number Qty Note | ||
| 16 | Spacer, 16x10x3mm W529969 2 | ||
| 17 | Rocker:Seatstay Bearing W529224 2 | ||
| 18 | Mino Link Nut W529223 2 | ||
| 19 | Mino Link Bolt W600629 2 | 17Nm | |
| 20 | Rocker Pivot Sleeve | W310155 | 1 |
| 21 | Rocker Pivot Nut | W311582 | 1 |
| 22 | Spacer, 18x12x2mm W290057 2 | ||
| 23 | Rocker Pivot Bolt | W600627 | 1 |
| 24 | Rocker:Frame Bearing | W586543 | 2 |
| 25 | Main Pivot Spacer | W600642 1 | |
| 26 | Main Pivot Bearing | W302025 2 | |
| 27 | Spacer, 22x17x3mm W440921 2 | ||
| 28 | Main Pivot D-Nut | W584134 | 1 |
| 29 | Main Pivot Bolt | W600628 | 1 |
TREK
Product Support
MY21 Slash Parts Quick Reference

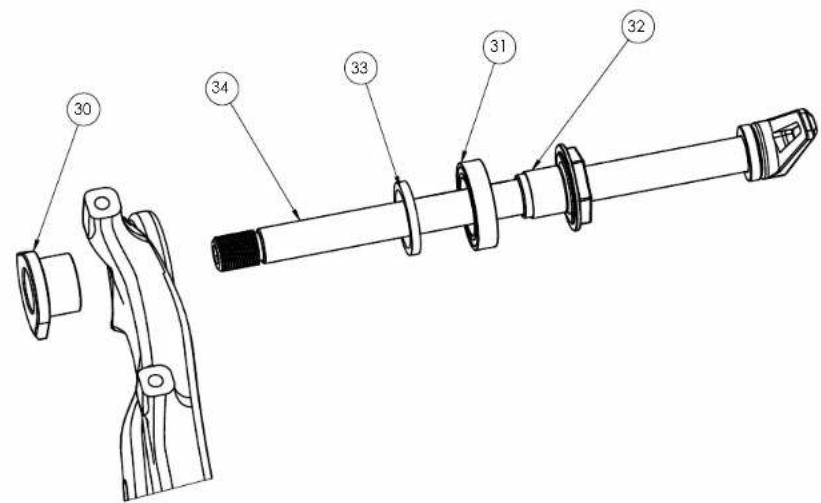

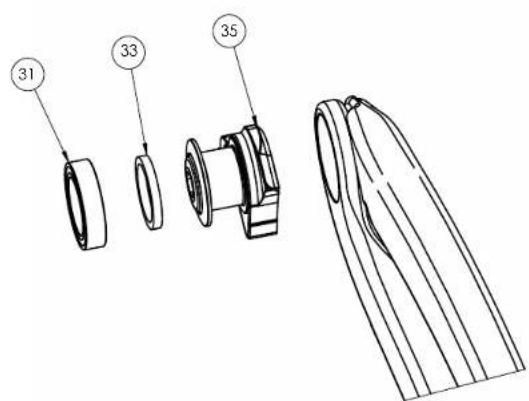

| Item Description Part Number Qty Note | ||||
| 30 ABP NDS Nut W583419 1 | ____ | |||
| 31 ABP Bearing W583424 2 | ____ | |||
| 32 ABP Bolt W583420 1 | ____ | |||
| 33 ABP Spacer W583422 2 Carbon Frames Only | ||||
| 34 Thru Axle 12x184.5mm M12 W583469 1 | Torque | 10Nm | ||
| 35 | ABP Universal Hanger | W583423 | 1 | Torque 25Nm, LH |
TREK
Product Support
MY21 Slash Parts Quick Reference
| Item Description Part Number Qty Note | ||||
| 36 M4x16mm Bolt W532763 4 | ____ | |||
| 37 67° Knockblock Assembly 5252161 1 | ||||
| 38 Seattube Housing Grommet | W583807 1 | |||
| 39 | Housing Grommet Cinch | |||
| 40 | Control Freak Cable Guide | W519232 | 2 | |

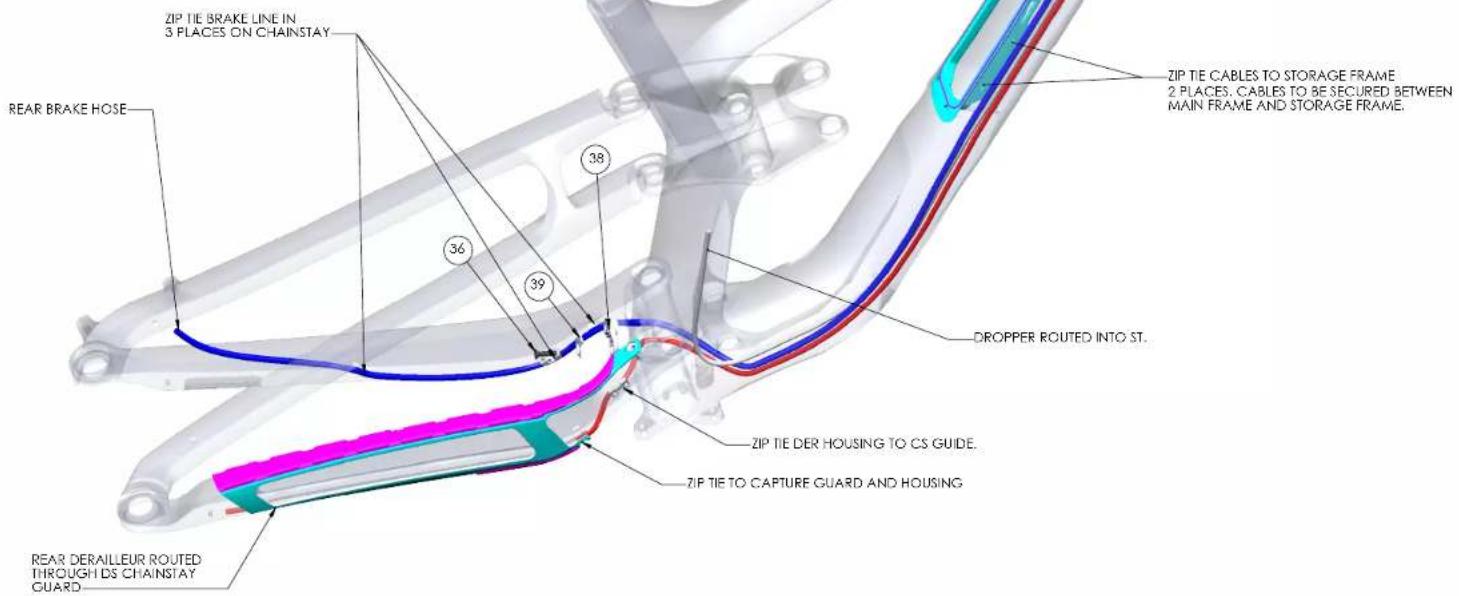

CABLE ROUTING
| CABLE | COLOR |
| REAR SHIFTER | RED |
| REAR BRAKE | BLUE |
| DROPPER POST | WHITE |
